Merk	Laserliner
Model	PocketCrossLaser 2G
Producttype	Groene kruislijnlaser
Laserklasse	2 (EN 60825-1:2014/AC:2017)
Golflengte	515 nm
Laservermogen	< 1 mW
Nauwkeurigheid	± 0,3 mm/m
Zelfnivelleringsbereik	± 3,5°
Typische zichtbaarheid	55 m (bij max. 300 lx)
Bereik met handontvanger	40 m (afhankelijk van omstandigheden)
Voeding	Li-ion accupack 3,7 V / 3,6 Ah / 13,32 Wh
Laadtijd	Ongeveer 4 uur
Batterijduur	Ongeveer 15 u (met twee laservlakken)
Afmetingen (L x H x D)	91 x 82 x 60 mm
Gewicht	334 g (met accu)
Schroefdraad voor statief	1/4"
Technologie	PowerGreen+ (6x helderdere groene laser), GRX-READY
Kantelmodus	Ja (schakelt zelfnivellering uit)
Handontvangermodus	Ja (hoogfrequente pulsatie voor GRX-ontvanger)
Werkomstandigheden	0°C tot 50°C, luchtvochtigheid max. 80% RV, hoogte max. 4000 m
Opslagomstandigheden	-20°C tot 70°C, luchtvochtigheid max. 80% RV
Onderhoud	Reinigen met een vochtige doek, zonder oplosmiddelen; droog bewaren
Kalibratie	Aanbevolen eenmaal per jaar; controle voor gebruik
Klantenservice	Neem contact op met Umarex GmbH & Co. KG - Laserliner

Veelgestelde vragen - PocketCrossLaser 2G Laserliner

Hoe schakel ik de PocketCrossLaser 2G in en uit?

Gebruik de schuifschakelaar (2). Schuif deze naar rechts om in te schakelen (nivelleringsmodus) of naar links om uit te schakelen/de kantelmodus te activeren. Schakel het apparaat voor transport altijd uit en vergrendel de slinger door de schakelaar naar links te schuiven.

Wat moet ik doen als de laserlijnen knipperen?

Het knipperen geeft aan dat het apparaat buiten het zelfnivelleringsbereik (±3,5°) is. Plaats het instrument op een horizontaler oppervlak of gebruik de kantelmodus als u op een hellend vlak werkt.

Hoe gebruik ik de kantelmodus?

Zet de schuifschakelaar (2) naar links (positie UIT / transportbeveiliging). Druk vervolgens op de toets voor laserlijnselectie (6) om de gewenste lijn te kiezen. In deze modus is de zelfnivellering uitgeschakeld.

Kan ik een laserontvanger met dit apparaat gebruiken?

Ja, het apparaat is compatibel met GRX-laserontvangers. Activeer de handontvangermodus door op toets (7) te drukken. De laserlijnen worden donkerder maar zenden hoogfrequente pulsaties uit die door de ontvanger kunnen worden gedetecteerd.

Hoe controleer ik de kalibratie van het apparaat?

Plaats het apparaat tussen twee muren op minstens 5 m afstand. Markeer punt A1, draai het apparaat 180° en markeer A2. Plaats het apparaat vervolgens dicht bij de muur bij A1, draai 180° en markeer A3. Als de afwijking tussen A2 en A3 groter is dan 0,3 mm/m, is aanpassing nodig.

Wat is de batterijduur en hoe laad ik de batterij op?

De batterijduur is ongeveer 15 uur met twee actieve laservlakken. Het opladen gebeurt via de USB type C-poort met de meegeleverde oplader. De laadtijd is ongeveer 4 uur. De LED's knipperen tijdens het laden en blijven continu branden wanneer het laden is voltooid.

Wat moet ik doen bij lage nauwkeurigheid?

Controleer eerst de kalibratie zoals beschreven in de handleiding. Als de afwijking te groot is, neem dan contact op met de klantenservice van Umarex-Laserliner. Een jaarlijkse kalibratie wordt aanbevolen om de nauwkeurigheid te waarborgen.

Hoe reinig en onderhoud ik de laser?

Reinig de onderdelen met een licht vochtige doek. Gebruik geen schoonmaakmiddelen, schuurmiddelen of oplosmiddelen. Bewaar het apparaat op een droge en schone plaats bij een temperatuur tussen -20°C en 70°C.

Welke veiligheidsvoorschriften moet ik in acht nemen?

Kijk nooit rechtstreeks in de laserstraal (klasse 2, <1 mW). Richt de laser niet op mensen of dieren. Bedek reflecterende oppervlakken in de buurt. Gebruik het apparaat volgens het beoogde doel en houd het buiten bereik van kinderen.

Is de batterij vervangbaar?

Ja, het instrument is uitgerust met een vervangbaar Li-ion accupack. Neem voor vervanging contact op met uw dealer of de klantenservice van Umarex-Laserliner. Gebruik alleen de meegeleverde geschikte opladers.

GEBRUIKSAANWIJZING PocketCrossLaser 2G Laserliner

Lees de handleiding, de bijgevoegde brochure ,Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwij-zingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Doelmatig gebruik

Deze kruislijnlaser projecteert een goed zichtbaar groen laserkruis en is geschikt voor het uitlijnen van horizontale en verticale lijnen en hellingen. Door optische signalen wordt aangegeven, wanneer het apparaat zich buiten het nivelleerbereik bevindt. Het product beschikt over een geïntegreerde handontvangermodus en een 1/4"-statiefaansluiting.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen 'de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.

Veiligheidsinstructies

Omgang met lasers van klasse 2

Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017

• Opgelet: Kijk nooit in de directe of reflecterende straal.
  – Richt de laserstraal niet op personen.

• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen.

• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).

• Gebruik de laser niet op ooghoogte (1,40 ... 1,90 m).
• Goed reflecterende, spiegelende of glanzende oppervlakken moeten tijdens het gebruik van laserinrichtingen worden afgedekt.
• In openbare verkeersbereiken moet de lichtbaan zo goed mogelijk door afbakening en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.
• Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed.

Bijzondere producteigenschappen en functies

Automatische uitlijning van het apparaat door middel van een magnetisch gedempt pendelsysteem. Het apparaat wordt in de uitgangspositie gebracht en lijnt zelfstandig uit.

Transport LOCK: Het apparaat wordt bij het transport beschermd d.m.v. een pendelvergrendeling.

Met de GRX-READY-technologie kunnen lijnlasers ook bij ongunstige lichtomstandigheden worden gebruikt. De laserlijnen pulseren dan met een hoge frequentie en worden door speciale laserontvangers op grote afstanden geregistreerd.

Groene lasertechnologie

Ca. 6 keer helderder dan een typische, rode laser met 630 - 660 nm.

Apparaten met de technologie PowerGreen+ beschikken over zeer felle, groene hoogrendementsdioden voor een uitstekende zichtbaarheid van de laserlijnen op grote afstanden, donkere oppervlakken en bij helder omgevingslicht.

Aantal en richting van de laser

H = horizontale laserlijn

V = verticale laserlijn

S = inclinaties (Slope-funktion)

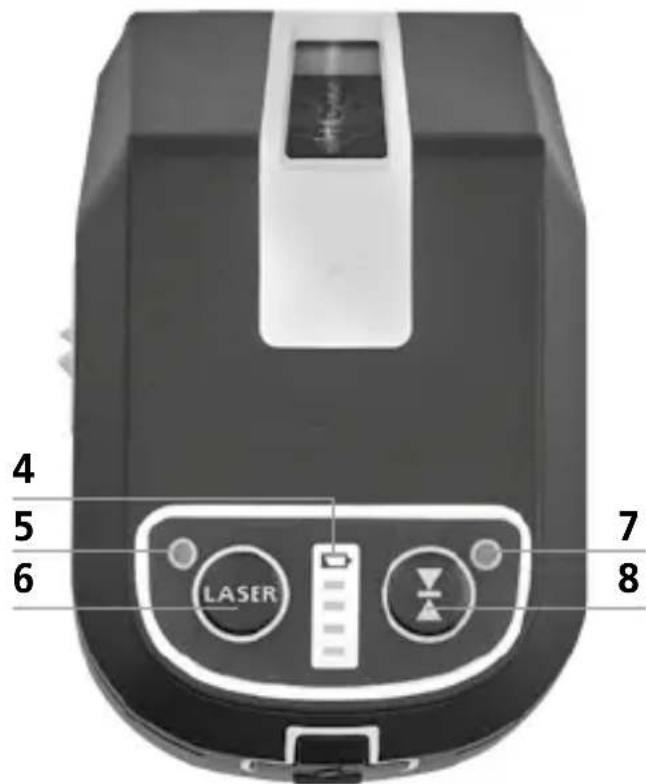

3 1/4"-schroefdraad (onderzijde)

4 Batterijstatus

5 Led-nivellering

6 Keuzetoets laserlijnen; nivellering ann / uit

7 LEDhandontvangermodus

8 Handontvangermodus aan / uit

Schakel vóór het transport altijd alle lasers uit en zet de pendel vast, schuifschakelaar (2) naar links schuiven.

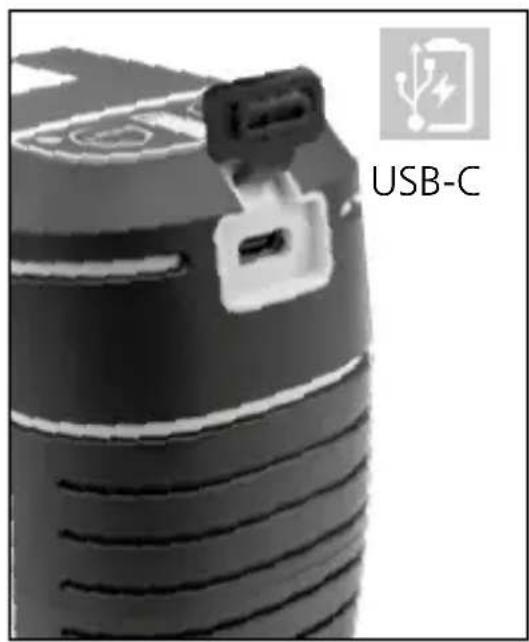

1 Gebruik van de lithium-ionen-accu

• De netadapter/het laadtoestel mag alleen in gesloten ruimten gebruikt en niet aan vocht of regen blootgesteld worden omdat anders gevaar voor elektrische schokken bestaat.
• Laad de accu/het apparaat vóór het gebruik van het apparaat volledig op.
• Sluit de netadapter/het laadtoestel aan op het stroomnet en de aansluitbus van het apparaat/accupak. Gebruik alléén de/het bijgevoegde netadapter/laadtoestel. Als u een verkeerd(e) netadapter/ laadtoestel gebruikt, komt de garantie te vervallen.
• De leds van het display knipperen terwijl het apparaat wordt opgeladen. Het laadproces is afgesloten als de leds ononderbroken branden.

Het apparaat beschikt over een vervangbare accu. Neem hiervoor contact op met uw vakhandelaar of de serviceafdeling van UMAREX-LASERLINER.

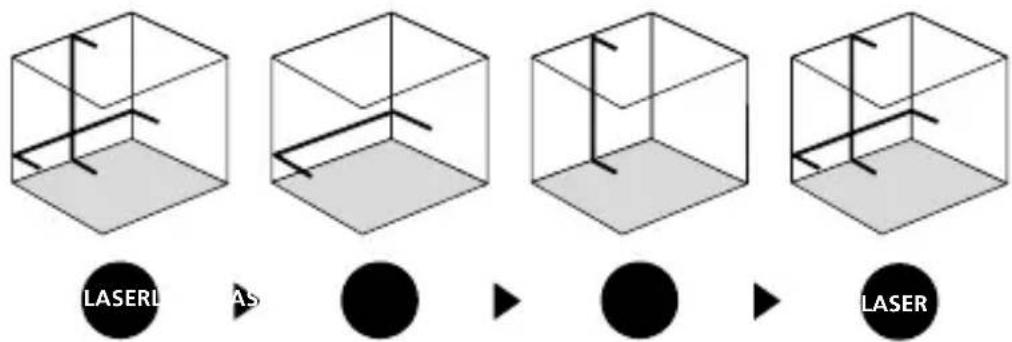

2 Horizontaal en verticaal nivelleren

Deactiveer de transportbeveiliging en zet de schuifschakelaar (2) naar rechts. Het laserkruis verschijnt. Met behulp van de keuzetoets kunnen de laserlijnen afzonderlijk worden geschakeld.

Laserliner

!

Voor de horizontale en verticale nivellering moet de transportbeveiliging gedeactiveerd zijn. Zodra het apparaat zich buiten het automatische nivelleerbereik van 3,5° bevindt, knipperen de laserlijnen. Positioneer het apparaat zodanig dat het zich binnen het nivelleer-bereik bevindt. De laserlijnen branden weer constant.

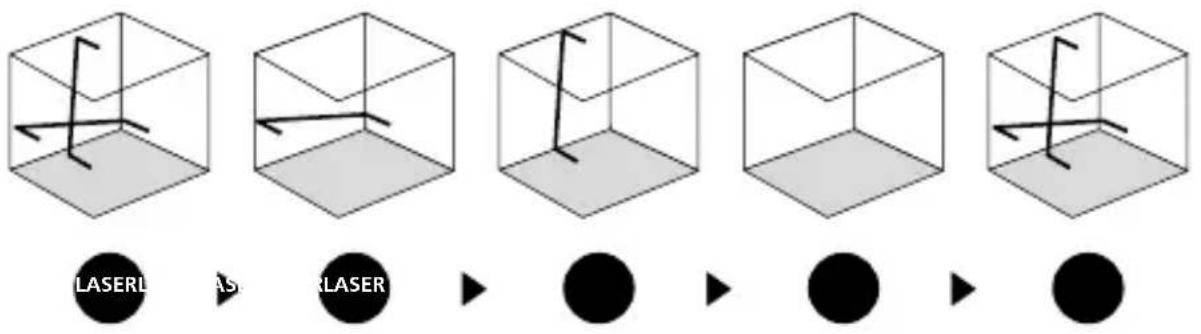

3 Neigingsmodus

Deactiveer de transportbeveiliging niet en zet de schuifschakelaar (2) naar links. Selecteer de laser met de keuzetoets (6). Nu kunnen schuine vlakken en neigingen worden aangelegd. In deze modus worden de laserlijnen niet meer automatisch uitgelijnd.

Optioneel: Werken met de laserontvanger GRX

Gebruik een laserontvanger GRX (optioneel) voor het nivelleren op grote afstanden of in geval van niet meer zichtbare laserlijnen. Schakel de lijnlaser voor werkzaamheden met de laserontvanger in de handontvangermodus door de toets 7 in te drukken. Nu pulseren de laserlijnen met een hoge frequentie en de laserlijnen worden donkerder. De laserontvangerkan de laserlijnen dankzij het pulseren registreren.

!

Neem de gebruiksaanwijzing van de laserontvanger voor lijnlasers in acht.

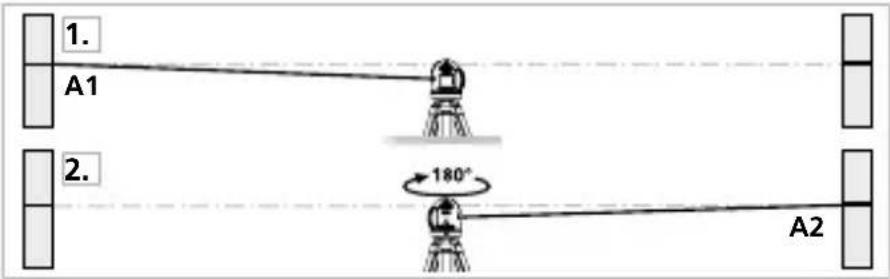

Kalibratiecontrole voorbereiden

U kunt de kalibratie van de laser controleren. Plaats het toestel in het midden tussen twee muren die minstens 5 meter van elkaar verwijderd zijn (laserkruis aan). Voor een optimale controle een statief gebruiken.

1. Markeer punt A1 op de wand.
2. Draai het toestel 180° om en markeer het punt A2. Tussen A1 en A2 hebt u nu een horizontale referentie.

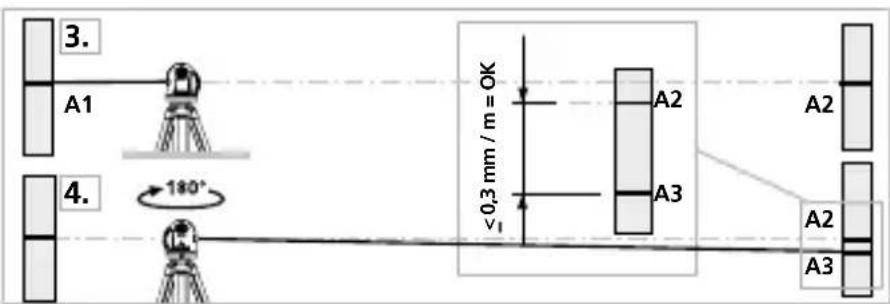

Kalibratie controleren

1. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte van punt A1.
2. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen A2 en A3 moet binnen de tolerantie van de nauwkeurigheid liggen.

Wanneer het verschil tussen punt A2 en A3 groter is dan de aangegeven tolerantie, nl. 0,3 mm / m, is een kalibratie nodig. Neem hiervoor contact op met uw vakhandelaar of met de serviceafdeling van UMAREX-LASERLINER.

Controleren van de verticale lijn

Apparaat op ca. 5 meter van de wand opstellen, aan de wand een lood met ongeveer 2,5 meter draad bevestigen, de draad moet vrij kunnen pendelen, apparaat instellen in de verticale positie en wanneer u de draad nadert, mag het verschil niet meer zijn dan ± 2 mm. In dat geval blijft u binnen de gestelde tolerantie.

Controleren van de horizontale lijn

Apparaat op ca. 5 meter van de wand opstellen, en het laserkruis instellen, punt B aan de wand markeren, laserkruis ca. 2,5 meter naar rechts draaien en punt C markeren. Controleer nu of de waterpaslijn van punt C op gelijke hoogte ligt met punt B - met een tolerantie van max. ± 2 mm. Dezelfde controle kunt u tevens naar links uitvoeren.

Controleer regelmatig de kalibratie voordat u de laser gebruikt, ook na transport en wanneer de laser langere tijd is opgeborgen geweest.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Bewaar het apparaat op een schone, droge plaats.

Kalibratie

Het meetapparaat moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid van de meetresultaten te kunnen waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren. Neem hiervoor contact op met uw vakhandelaar of de serviceafdeling van UMAREX-LASERLINER.

Technische gegevens (Technische veranderingen voorbehouden. 22W42)

Zelfnivelleerbereik ± 3,5°
Nauwkeurigheid ± 0,3 mm / m
Nivellering	automatisch
Zichtbaarheid (karakteristiek)*	55 m
Werkbereik met handontvanger	40 m (afhankelijk vande helderheidsverschillen om technische redenen)
Lasergolflengte	515 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Verbindingen USB type C
Stroomvoorziejning Li-ion accu	3,7V / 3,6Ah / 13,32Wh
Laadtijd	ca. 4 uur
Gebruiksduur	met 2 laserniveaus: ca. 15 uur
Werkomstandigheden	0°C ... 50°C, luchtvochtigheid max. 80% rH, niet-condenserend, werkhoogte max. 4000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-20°C ... 70°C, luchtvochtigheid max. 80% rH
Afmetingen (B x H x D)	91 x 82 x 60 mm
Gewicht	334 g (incl. accupak)

* bij max. 300 lux

EU- en UK-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU en met het UK.

Dit product, inclusief toebehoren en verpakking, is een elektrisch apparaat dat op een milieuvriendelijke manier moet worden gerecycled in overeenstemming met de Europese en Britse richtlijnen betreffende afgedankte elektrische en elektronische apparatuur, batterijen en verpakkingen, om waardevolle grondstoffen terug te winnen.

Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com

!
