PocketCrossLaser 2G - Laserpointer Laserliner - Gratis brugsanvisning og manual

Mærke	Laserliner
Model	PocketCrossLaser 2G
Produkttype	Grønt krydslinjelaser
Laserklasse	2 (EN 60825-1:2014/AC:2017)
Bølgelængde	515 nm
Lasereffekt	< 1 mW
Præcision	± 0,3 mm/m
Selvnivelleringsområde	± 3,5°
Typisk synlighed	55 m (ved maks. 300 lx)
Rækkevidde med håndmodtager	40 m (varierer efter forhold)
Strømforsyning	Li-ion-akkupakke 3,7 V / 3,6 Ah / 13,32 Wh
Opladningstid	Ca. 4 timer
Batteritid	Ca. 15 timer (med to laserplaner)
Mål (L x H x B)	91 x 82 x 60 mm
Vægt	334 g (med akku)
Stativgevind	1/4"
Teknologi	PowerGreen+ (grøn laser 6x lysere), GRX-READY
Hældningstilstand	Ja (deaktiverer selvnivellering)
Manuel modtagertilstand	Ja (højfrekvent pulsering til GRX-modtager)
Arbejdsbetingelser	0°C til 50°C, maks. luftfugtighed 80% RH, maks. højde 4000 m
Opbevaringsbetingelser	-20°C til 70°C, maks. luftfugtighed 80% RH
Vedligeholdelse	Rengør med en fugtig klud, uden opløsningsmiddel; opbevares tørt
Kalibrering	Anbefales én gang om året; kontrol før brug
Eftersalgsservice	Kontakt Umarex GmbH & Co. KG - Laserliner

Ofte stillede spørgsmål - PocketCrossLaser 2G Laserliner

Hvordan tænder og slukker jeg PocketCrossLaser 2G?

Brug skydekontakten (2). Skub den til højre for at tænde (nivelleringstilstand) eller til venstre for at slukke/aktivere hældningstilstand. Under transport skal du altid slukke og låse pendulet ved at skubbe kontakten til venstre.

Hvad gør jeg, hvis laserlinjerne blinker?

Blink signalerer, at enheden er uden for selvnivelleringsområdet (±3,5°). Placer instrumentet på en mere vandret overflade, eller brug hældningstilstand, hvis du arbejder på en skrå flade.

Hvordan bruger jeg hældningstilstand?

Sæt skydekontakten (2) til venstre (position STOP/transportsikring). Tryk derefter på knappen til valg af laserlinjer (6) for at vælge den ønskede linje. I denne tilstand er selvnivellering deaktiveret.

Kan jeg bruge en lasermodtager med denne enhed?

Ja, enheden er kompatibel med GRX-lasermodtagere. Aktivér manuel modtagertilstand ved at trykke på knappen (7). Laserlinjerne bliver mørkere, men udsender højfrekvente pulser, som modtageren kan registrere.

Hvordan kontrollerer jeg enhedens kalibrering?

Placer enheden mellem to vægge med mindst 5 meters afstand. Marker punkt A1, drej enheden 180° og marker A2. Flyt derefter enheden tættere på væggen ved A1, drej 180° og marker A3. Hvis afstanden mellem A2 og A3 overstiger 0,3 mm/m, er justering nødvendig.

Hvad er batteriets levetid, og hvordan oplader jeg det?

Batteritiden er ca. 15 timer med to aktive laserplaner. Opladning sker via USB type C-porten med den medfølgende oplader. Opladningstiden er ca. 4 timer. LED'erne blinker under opladning og lyser konstant, når den er færdig.

Hvad gør jeg ved lav præcision?

Kontrollér først kalibreringen som beskrevet i vejledningen. Hvis afvigelsen er for stor, kontakt da Umarex-Laserliners eftersalgsservice. En årlig kalibrering anbefales for at sikre præcisionen.

Hvordan rengør og vedligeholder jeg laseren?

Rengør komponenterne med en let fugtig klud. Brug ikke rengøringsmidler, skuremidler eller opløsningsmidler. Opbevar enheden tørt og rent ved en temperatur mellem -20°C og 70°C.

Hvilke sikkerhedsinstruktioner skal overholdes?

Se aldrig direkte ind i laserstrålen (klasse 2, <1 mW). Ret ikke laseren mod personer eller dyr. Dæk reflekterende overflader i nærheden. Brug enheden i overensstemmelse med dens tilsigtede formål, og opbevar den utilgængeligt for børn.

Er batteriet udskifteligt?

Ja, instrumentet er udstyret med en udskiftelig Li-ion-akkupakke. Kontakt din forhandler eller Umarex-Laserliners eftersalgsservice for udskiftning. Brug kun egnede opladere, der følger med enheden.

BRUGSANVISNING PocketCrossLaser 2G Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis denne overdrages til en ny bruger.

Tilsigtet anvendelse

Denne krydslinjelaser projicerer et klart synligt grønt laserkors og er velegnet til justering af horisontale og vertikale linjeforløb og af hældninger. Det indikeres via optiske signaler, når apparatet er uden for nivelleringsområdet. Produktet har en integreret håndholdt modtager-modus og en 1/4" stativtilslutning.

Almindelige sikkerhedshenvisninger

• Apparatet må kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er ikke legetøj. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.

Sikkerhedshenvisninger

Laserstråling! Se ikke ind i strålen! Laser klasse 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017

• Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
  – Undgå at rette laserstrålen mod personer.

• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal ved-kommende bevidst lukke øjnene og straks fjerne hovedet fra strålen.

• Laserstrålen eller dens refleksioner må aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).

• Undlad at anvende laseren i øjenhøjde (1,40...1,90 m).
• Godt reflekterende, spejlende eller skinnende overflader skal tildækkes, så længe der bruges laserudstyr.
• I områder med offentlig færdsel skal strålebanen så vidt muligt begrænses af afspærringer og skillevægge, og laserområdet skal afmærkes med advarselsskilte.

Sikkerhedshenvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværdierne for elektromagnetisk kompatibilitet iht. EMC-direktivet 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i eller pga. elektronisk udstyr er til stede.
• Ved anvendelse i nærheden af høje spændinger eller under høje elektromagnetiske vekselfelter kan måleapparatets nøjagtighed blive påvirket.

Særlige produktegenskaber og funktioner

Automatisk indjustering af apparatet via et magnetisk dæmpet pendulsystem. Apparatet nulstilles og indstiller sig automatisk.

Transport LOCK (LÅS): Under transport beskyttes apparatet af en pendullås.

Med GRX-READY-teknologien kan linielasere anvendes selv under ugunstige lysforhold. Laserlinjerne pulserer da med høj frekvens og kan derved findes med sensor.

Grøn laserteknologi

Ca. 6 gange lysere end en typisk, rød laser med 630 - 660 nm

Apparater med teknologien PowerGreen+ har meget lyse, grønne højtydende dioder, som giver et særdeles fremragende linjebillede på store afstande, mørke overflader samt i kraftigt omgivelseslys.

Antal og placering af lasere

H = horizontal laserlinje

V = vertikal laserlinje

S = hældningsfunktion

1 Lasers udgangsrude

2 Skydekontakt

a TIL

b FRA / Transportsikring / Hældningsfunktion

3 1/4" gevindbøsning (underside)

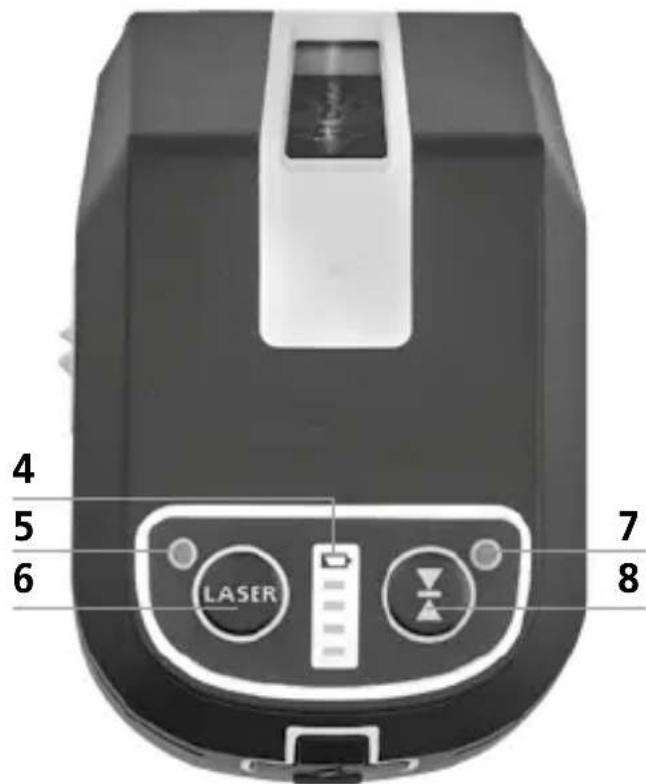

4 Batteristatus
5 LED nivellering
6 Tast til valg af laserlinje; nivellering til/fra
7 LED håndmodtagermodus
8 Håndmodtagermodus til/fra

Under transport skal man altid slukke alle lasere, fastlåse penduler og stille skydekontakten (2) helt til venstre.

1 Händtering af genopladeligt lithium-ion-batteri

• Strømforsyningen/opladeren må kun bruges i lukkede rum; må ikke udsættes for fugt eller regn, da der ellers er risiko for elektrisk stød.
• Inden apparatet tages i brug, skal batteriet lades helt op.
• Lysnetadapteren/opladeren sluttes til lysnettet og tilslutningsstikket på apparatet.

Man må kun benytte den vedlagte lysnet-adapter/oplader. Hvis der benyttes en forkert lysnetadapter/oplader, bortfalder garantien.

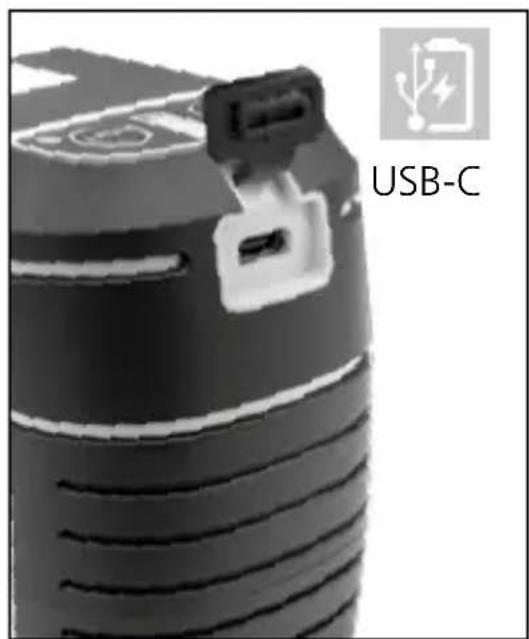

- Under opladningen af apparatet blinker displayets LEDer. Ladeprocessen er afsluttet, när alle LEDer lyser uafbrudt.

Apparatet har et udskifteligt batteri. Kontakt din forhandler eller henvend til serviceafdelingen i UMAREX-LASERLINER.

2 Horisontal og vertikal nivellering

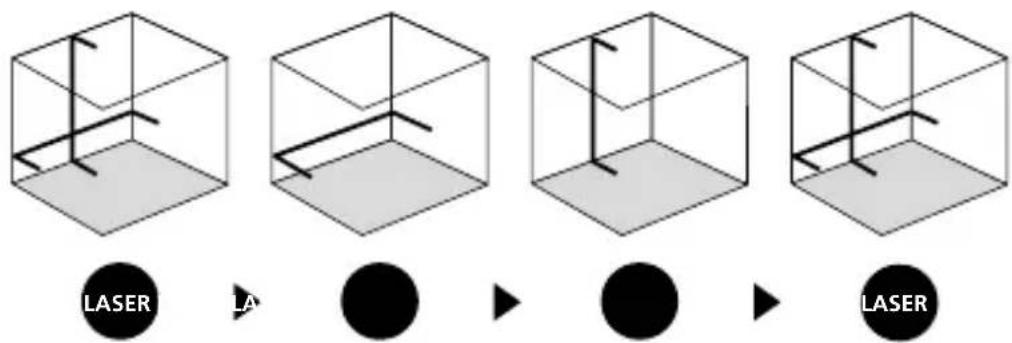

Løsn transportsikringen, og skub skydekontakten (2) til højre. Laserkrydset vises. Med valgtasten kan man aktivere laserlinjerne enkeltvis.

Til horisontal og vertikal nivellering skal transportsikringen være løsnet. Så snart apparatet er uden for det automatiske nivelleringsområde på 3,5°, blinker laserlinjerne. Apparatet skal positioneres således, at det er inden for nivelleringsområdet. Laserlinjerne lyser konstant op igen.

3 Hældningsmodus

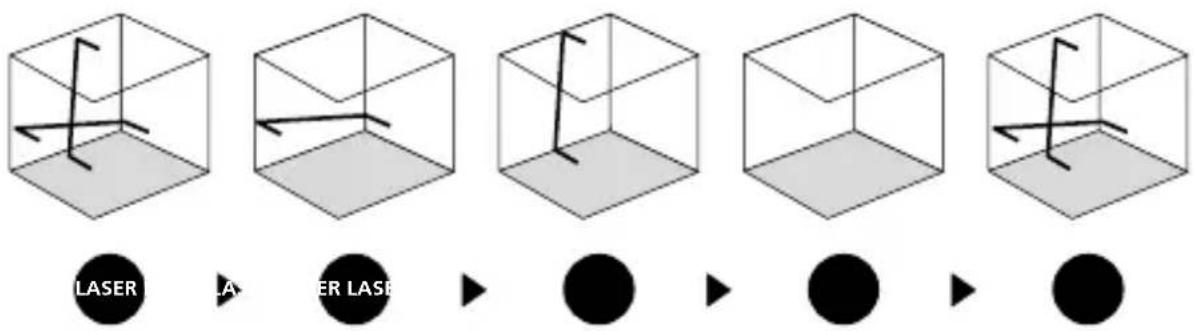

Løsn ikke transportsikringen, skub skydekontakten (2) til venstre. Vælg laserne via valgtasten (6). Nu kan der anlægges skæve niveauer eller hældninger. I denne modus indjusterer laserlinjerne sig ikke længere automatisk.

4 Håndmodtagermodus

Ekstraudstyr: Arbejdet med lasermodtageren GRX

Brug af laser modtager GRX (ekstraudstyr) til at udføre nivellering over store afstande, eller når laserlinjer ikke længere er synlige. Man aktiverer lasermodtageren ved at omstille linjelaseren til håndmodtagermodus; dette gøres ved at trykke på tasten 7 (håndmodtagermodus til/fra). Laseren linjer vil nu pulsere med høj frekvens, hvilket gør laserlinjer mørkere. Laseren modtager kan opfange disse pulserende laser linjer.

!

Overhold lasermodtager betjeningsvejledningen for linje lasere.

Forberedelse til kontrol af retvisning

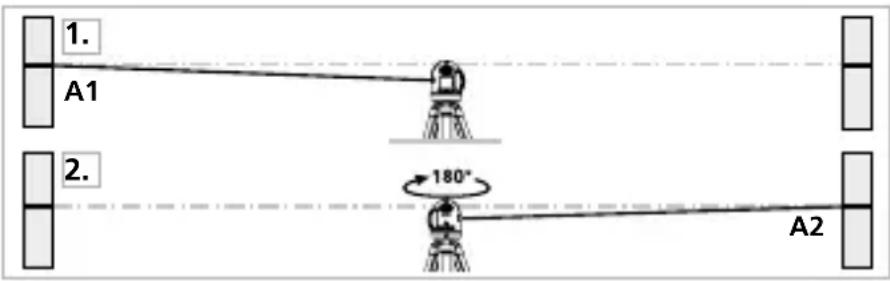

Skal laserens retvisning kontrolleres - hvilket bør gøres med jævne mellemrum - opstilles laseren midt mellem 2 vægge med en indbyrdes afstand på mindst 5 m og tændes. Slå transport sikringen fra og tænd for instrumentet (laser-krydset aktiveres). Brug hertil et stativ.

1. Markér laserplanet A1 på væggen.
2. Drej laseren nøjagtig 180° og marker laserplanet A2 på den modstående væg. Da laseren er placeret nøjagtig midt mellem de 2 vægge, vil markeringerne A1 og A2 være nøjagtig vandret overfor hinanden.

Kontrol af retvisning

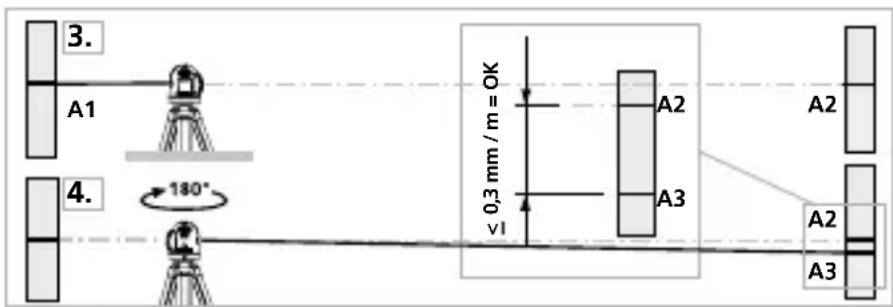

1. Anbring apparatet så tæt til væggen som muligt i højde med det markerede punkt A1.

2. Drej apparatet 180°, og markér punktet A3. Forskellen mellem A2 og A3 er tolerancen.

Hvis A2 og A3 ligger mere end 0,3 mm / m fra hinanden, skal der foretages en justering. Indlevér laseren til forhandleren, som sørger for det videre fornødne, eller kontakt serviceafdelingen hos UMAREX-LASERLINER.

Kontrol af lodret laserlinie

Laseren opstilles ca. 5 m fra en væg. På væggen ophænges et snorelod med 2,5 m snor, således at det hænger frit. Den lodrette laserstråle tændes, laseren sigtes ind, så den lodrette laserstråle flugter med snoren, og det kontrolleres, at linien ikke afviger mere end ± 2 mm fra snoren.

Kontrol af vandret laserlinie

Laseren opstilles ca. 5 m fra en væg, og det van-drette laserkryds tændes. Krydspunktet markeres på væggen, hvorefter laserkrydset drejes ca. 2,5 m til højre. Den vandrette streg må ikke afvige mere end ± 2 mm fra markeringen af krydspunktet. Proceduren gentages med laserkrydset drejet 2,5 m til venstre.

Kontrollér regelmæssigt – og altid før påbegyndelsen af en ny opgave laserens retvisning.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og opløsningsmidler. Apparatet skal opbevares på et rent og tørt sted.

Kalibrering

Måleapparatet skal regelmæssigt kalibreres og afprøves for at sikre, at måleresultaterne er nøjagtige. Vi anbefaler et kalibreringsinterval på et år. Kontakt din forhandler eller henvend til serviceafdelingen i UMAREX-LASERLINER.

Tekniske data (Forbehold for tekniske ændringer. 22W42)

Selvnivelleringsområde ± 3,5°
Nøjagtighed ± 0,3 mm / m
Nivellering	automatisk
Sigtbarhed (typisk)*	55 m
Arbejdsområde med håndmodtager	40 m (afhængig af teknisk relateret lysstyrkeforskel)
Laserbølgelængde	515 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Forbindelser USB type C
Strømforsyning Li-ion-batteripakke	3,7V / 3,6Ah / 13,32Wh
Ladetid	ca. 4 timer
Drifttid	med 2 laserniveauer: ca. 15 timer
Arbejdsbetingelser	0°C ... 50°C, luftfugtighed maks. 80% rH, ikke-kondenserende, arbejdshøjde maks. 4000 m.o.h.
Opbevaringsbetingelser	-20°C ... 70°C, luftfugtighed maks. 80% rH
Mål (b x h x l) 91 x 82 x 60 mm
Vægt 334 g (inkl. batteripakke)

* ved maks. 300 lux

Apparatet opfylder alle påkrævede standarder for fri vareomsætning inden for EU og UK.

Dette produkt, herunder tilbehør og emballage, er et elektrisk apparat, der skal genanvendes i overensstemmelse med de europæiske og britiske retningslinjer for elektrisk og elektronisk affald, batterier og emballage for at genvinde værdifulde råmaterialer.

Flere sikkerhedsanvisninger og supplerende tips på:

http://laserliner.com

!
