PocketCrossLaser 2G - Puntatore laser Laserliner - Manuale utente e istruzioni gratuiti

Marca	Laserliner
Modello	PocketCrossLaser 2G
Tipo di prodotto	Laser a linee incrociate verde
Classe laser	2 (EN 60825-1:2014/AC:2017)
Lunghezza d'onda	515 nm
Potenza laser	< 1 mW
Precisione	± 0,3 mm/m
Campo di autolivellamento	± 3,5°
Visibilità tipica	55 m (a 300 lx max.)
Portata con ricevitore manuale	40 m (variabile in base alle condizioni)
Alimentazione	Pacco batteria Li-ion 3,7 V / 3,6 Ah / 13,32 Wh
Tempo di ricarica	Circa 4 ore
Autonomia	Circa 15 h (con due piani laser)
Dimensioni (L x H x P)	91 x 82 x 60 mm
Peso	334 g (con batteria)
Filettatura per treppiede	1/4"
Tecnologia	PowerGreen+ (laser verde 6x più luminoso), GRX-READY
Modalità inclinazione	Sì (disattiva l'autolivellamento)
Modalità ricevitore manuale	Sì (pulsazione ad alta frequenza per ricevitore GRX)
Condizioni di lavoro	Da 0°C a 50°C, umidità max. 80% UR, altitudine max. 4000 m
Condizioni di conservazione	Da -20°C a 70°C, umidità max. 80% UR
Manutenzione	Pulire con un panno umido, senza solventi; conservare in luogo asciutto
Calibrazione	Consigliata una volta all'anno; controllo prima dell'uso
Assistenza post-vendita	Contattare Umarex GmbH & Co. KG - Laserliner

Domande frequenti - PocketCrossLaser 2G Laserliner

Come accendere e spegnere il PocketCrossLaser 2G?

Utilizzare l'interruttore a scorrimento (2). Spingerlo a destra per accendere (modalità livellamento) o a sinistra per spegnere/attivare la modalità inclinazione. Per il trasporto, spegnere sempre e bloccare il pendolo spingendo l'interruttore verso sinistra.

Cosa fare se le linee laser lampeggiano?

Il lampeggio indica che l'apparecchio è al di fuori del campo di autolivellamento (±3,5°). Riposizionare lo strumento su una superficie più orizzontale o utilizzare la modalità inclinazione se si lavora su un piano inclinato.

Come utilizzare la modalità inclinazione?

Posizionare l'interruttore a scorrimento (2) a sinistra (posizione OFF / sicurezza di trasporto). Premere quindi il tasto di selezione delle linee laser (6) per scegliere la linea desiderata. In questa modalità, l'autolivellamento è disattivato.

Posso utilizzare un ricevitore laser con questo apparecchio?

Sì, l'apparecchio è compatibile con i ricevitori laser GRX. Attivare la modalità ricevitore manuale premendo il tasto (7). Le linee laser diventano più scure ma emettono pulsazioni ad alta frequenza rilevabili dal ricevitore.

Come verificare la calibrazione dell'apparecchio?

Posizionare l'apparecchio tra due muri distanti almeno 5 m. Segnare il punto A1, ruotare l'apparecchio di 180° e segnare A2. Successivamente, avvicinare l'apparecchio al muro vicino a A1, ruotare di 180° e segnare A3. Se la differenza tra A2 e A3 supera 0,3 mm/m, è necessaria una regolazione.

Qual è l'autonomia della batteria e come ricaricarla?

L'autonomia è di circa 15 ore con due piani laser attivi. La ricarica avviene tramite porta USB tipo C con il caricabatterie fornito. Il tempo di ricarica è di circa 4 ore. I LED lampeggiano durante la ricarica e rimangono accesi in modo permanente una volta terminata.

Cosa fare in caso di scarsa precisione?

Verificare prima la calibrazione come descritto nel manuale. Se la differenza è troppo grande, contattare il servizio post-vendita di Umarex-Laserliner. Si consiglia una calibrazione annuale per garantire la precisione.

Come pulire e manutenere il laser?

Pulire i componenti con un panno leggermente umido. Non utilizzare detergenti, abrasivi o solventi. Conservare l'apparecchio in un luogo asciutto e pulito a una temperatura compresa tra -20 °C e 70 °C.

Quali sono le norme di sicurezza da rispettare?

Non guardare mai direttamente il raggio laser (classe 2, <1 mW). Non dirigere il laser verso persone o animali. Coprire le superfici riflettenti vicine. Utilizzare l'apparecchio secondo l'uso previsto e tenerlo fuori dalla portata dei bambini.

La batteria è sostituibile?

Sì, lo strumento è dotato di un pacco batterie Li-ion sostituibile. Per la sostituzione, contattare il distributore o il servizio post-vendita di Umarex-Laserliner. Utilizzare solo caricabatterie adatti forniti con l'apparecchio.

MANUALE UTENTE PocketCrossLaser 2G Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato „Ulteriori informazioni e indicazioni garanzia“, nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Attenersi alle istruzioni fornite. Questo documento deve essere conservato e fornito insieme all'apparecchio laser in caso questo venga inoltrato a terzi.

Uso previsto

Questo laser a linee incrociate proietta una croce con laser a luce verde ben visibile ed è indicato per allineare linee/piani orizzontali, verticali e inclinati.

Tramite segnali ottici l'apparecchio indica se si trova fuori dal campo di livellamento. Il prodotto è dotato di modalità Ricevitore portatile integrata e di un attacco per cavalletto da 1/4".

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Radiazione laser! Non guardare direttamente il raggio! Laser classe 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017

- Attenzione: non guardare direttamente il raggio o quello riflesso.

– Non puntare il raggio laser su persone.

• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa dalla direzione del raggio.
• Non osservare in nessun caso il raggio laser o i riflessi con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).
• Non utilizzare il laser all'altezza degli occhi (1,40 ... 1,90 m).
• Le superfici riflettenti, a specchio o lucenti devono essere coperte durante il funzionamento di apparecchi laser.
• In zone di traffico pubblico il percorso dei raggi deve essere limitato possibilmente con sbarramenti e pareti mobili, segnalando l'area d'intervento del laser con cartelli di avvertimento.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• Il misuratore rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva CEM 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di disturbi degli apparecchi elettronici o per causa di questi.
• L'impiego nelle vicinanze di tensioni elevate o in campi elettromagnetici alternati può compromettere la precisione della misurazione.

Caratteristiche particolari del prodotto e funzioni

Orientamento automatico dell'apparecchio con un sistema a pendolo a smorzamento magnetico. L'apparecchio viene portato nella posizione base, nella quale ha poi luogo l'auto-regolazione.

BLOCCO di trasporto: durante il trasporto l'apparecchio è protetto da un blocco del pendolo.

Con la tecnologia GRX-READY si possono usare laser a proiezione di linee anche in condizioni di luce sfavorevoli. Le linee laser pulsano a una frequenza elevata e vengono riconosciute da speciali ricevitori laser a grande distanza.

Tecnologia a laser verde

Ca. 6 volte più luminoso di un normale laser a luce rossa con 630 - 660 nm

I dispositivi con la tecnologia PowerGreen+ hanno diodi chiari e verdi ad alto rendimento che permettono un'eccezionale visibilità delle linee laser anche a grandi distanze, su superfici scure e in ambienti luminosi.

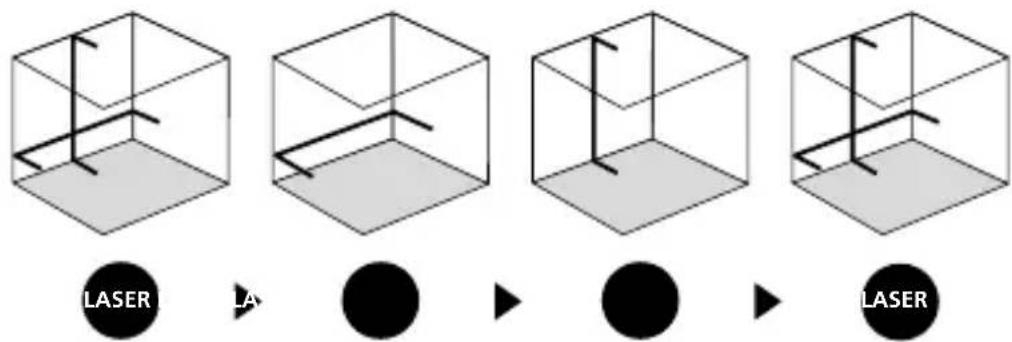

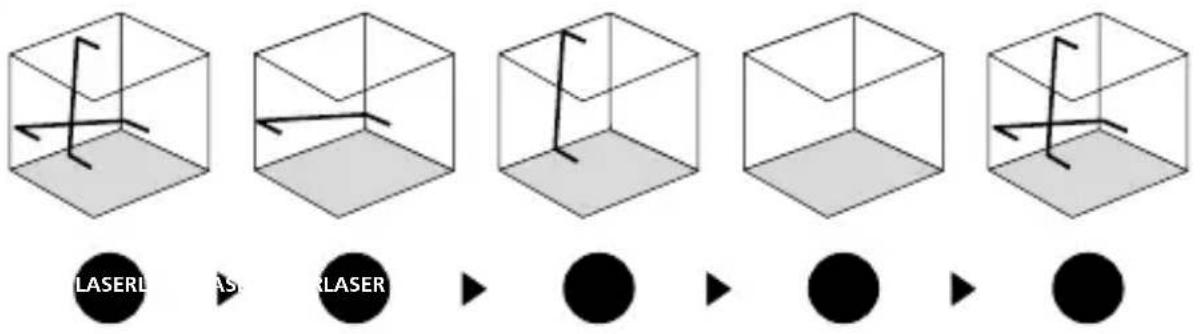

Numero e disposizione dei laser

H = linea laser orizzontale

V = linea laser verticale

S = funzione di inclinazione

1 Finestra di uscita laser

2 Interruttore a scorrimento

a ON

b OFF / Sicura di trasporto / Modalità di inclinazione

3 Filettatura del treppiede 1/4" (lato inferiore)

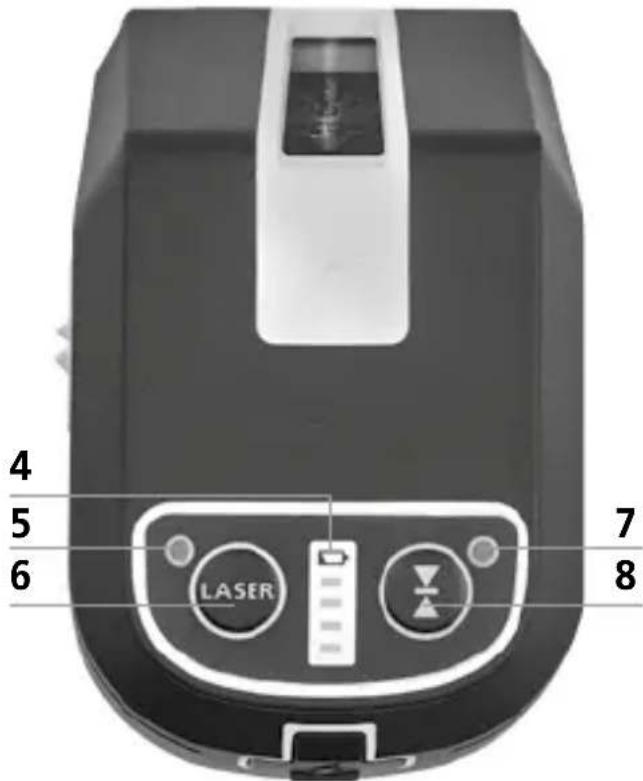

4 Stato delle pile

5 LED del livellamento

6 Tasto di selezione linee laser; livellamento on / off

7 LED modalità di ricezione manuale

8 Modalità di ricezione manuale on / off

!

Per il trasporto spegnere sempre tutti i laser, bloccare il pendolo e spostare verso sinistra l'interruttore a scorrimento (2).

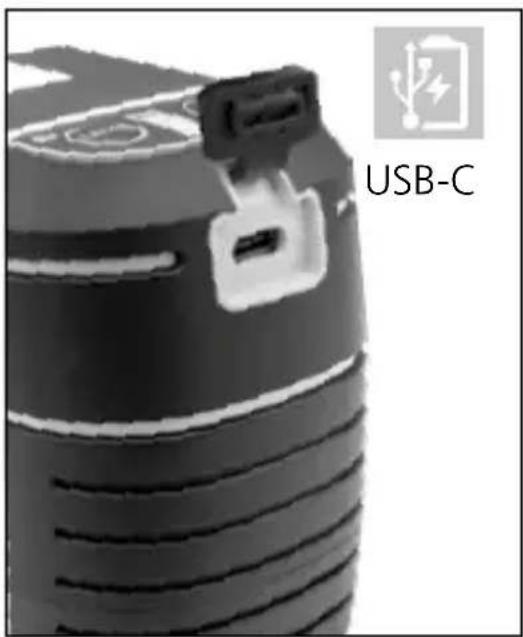

1 Uso della batteria ricaricabile al litio-ioni

• Utilizzare l'alimentatore/il caricabatterie solo in locali chiusi evitando di esporlo all'umidità o alla pioggia altrimenti si corre il rischio di scosse elettriche.
• Caricare completamente la batteria dell'apparecchio prima di utilizzarlo.
• Collegare l'alimentatore/il caricabatteria alla rete elettrica e alla presa del pacco batterie dell'apparecchio. Utilizzare solo l'alimentatore/ il caricabatterie in dotazione. L'utilizzo di alimentatori/caricabatterie non idonei fa decadere la garanzia.
• Mentre l'apparecchio è in carica i LED della spia/indicatore lampeggiano. Il processo di ricarica è terminato quando i LED restano sempre accesi.

L'apparecchio è dotato di una batteria sostituibile. Contattare il proprio rivenditore specializzato oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER.

2 Livellamento orizzontale e verticale

Bloccare la sicura di trasporto e spostare l'interruttore a scorrimento (2) verso destra. Appare la croce laser. Con il tasto di selezione si possono azionare singolarmente le linee laser.

Laserliner

!

Per il livellamento orizzontale e verticale si deve allentare la sicura di trasporto. Non appena l'apparecchio si venisse a trovare al di fuori del campo di livellamento automatico di 3,5°, le linee laser iniziano a lampeggiare. Posizionare l'apparecchio in modo che si trovi all'interno del campo di livellamento. Le linee laser si riaccendono costantemente.

3 Modalità d'inclinazione

Non allentare la sicurezza di trasporto, spostare l'interruttore a scorrimento (2) verso sinistra. Selezionare i laser con il tasto di selezione (6). È ora possibile tracciare piani obliqui e inclinazioni. In questa modalità le linee laser non si posizionano più automaticamente.

4 Modalità di ricezione manuale Opzionale: utilizzo del ricevitore laser GRX

Utilizzare il ricevitore laser GRX (opzionale) per il livellamento su grandi distanze o quando le linie laser non sono più visibili. Per lavorare con il ricevitore laser, commutare il laser a proiezione di linee nella modalità di ricezione manuale premendo il tasto 7. (modalità di ricezione manuale on/off). Le linee laser iniziano a pulsare a una frequenza elevata e la loro luminosità diminuisce. Il pulsare delle linee laser permette al ricevitore laser di riconoscerle.

!

Osservare quanto contenuto nelle istruzioni per l'uso del ricevitore laser per laser lineari.

Verifica della calibratura

La calibratura del laser può essere controllata. Collocate lo strumento al centro di due pareti distanti tra loro almeno 5 m e accendetelo. Accendere l'apparecchio sbloccando la sicura di trasporto (croce di collimazione attiva). Per una verifica ottimale, usate un treppiede.

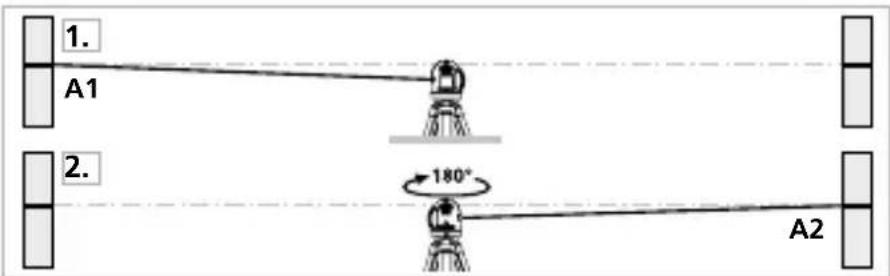

1. Marcate il punto A1 sulla parete.
2. Ruotate l'apparecchio di 180° e marcate il punto A2. A questo punto avrete un riferimento orizzontale tra A1 e A2.

Esecuzione

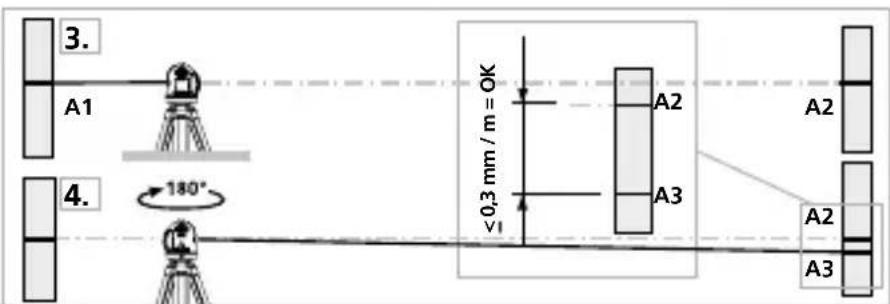

1. Avvicinate quanto più possibile l'apparecchio alla parete, all'altezza del punto A1.

2. Ruotate l'apparecchio di 180° e marcate il punto A3. La differenza tra A2 e A3 rappresenta la tolleranza.

Se la distanza tra A2 e A3 è superiore a 0,3 mm / m, si rende necessaria una regolazione. Contattate il vostro rivenditore specializzato o rivolgetevi al Servizio Assistenza di UMAREX-LASERLINER.

Verifica della linea verticale

Collocare l'apparecchio a circa 5 m da una parete. Fissare alla parete un filo a piombo lungo 2,5 m; il piombo deve poter oscillare liberamente. Accendere l'apparecchio e puntare il laser verticale sul filo a piombo. La precisione rientra nella tolleranza se lo scostamento tra la linea laser ed il filo a piombo non è maggiore di ± 2 mm.

Verifica della linea orizzontale

Collocare l'apparecchio a circa 5 m da una parete ed attivare la croce di collimazione laser. Segnare il punto B sulla parete. Ruotare la croce di collima- zione laser di circa 2,5 m verso destra e segnare il punto C. Controllare se la linea orizzontale passante per il punto C si trova alla stessa altezza del punto B ± 2 mm. Ripetere la procedura ruotando la croce di collimazione verso sinistra.

Verificare regolarmente la calibrazione prima dell'uso, dopo il trasporto e in caso di lunghi periodi di inattività.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere il gruppo batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente, affinché sia sempre assicurata la precisione dei risultati di misura. Consigliamo intervalli di calibrazione annuali. Contattate il vostro rivenditore specializzato o rivolgetevi al Servizio Assistenza di UMAREX-LASERLINER.

Dati tecnici (Con riserva di modifiche tecniche. 22W42)

Range di autolivellamento ± 3,5°
Precisione ± 0,3 mm / m
Livellamento	automatico
Visibilità (tipica)*	55 m
Area di lavorocon ricevitore manuale	40 m (a seconda della differenza di luminosità dovuta a motivi tecnici)
Lunghezza delle onde laser	515 nm
Classe laser	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Connessioni	USB tipo C
Alimentazione	Gruppo batterie agli ioni di litio da 3,7V / 3,6Ah / 13,32Wh
Durata ricarica circa 4 ore
Durata di esercizio	con 2 piani laser: circa 15 ore
Condizioni di lavoro	0°C ... 50°C, umidità dell'aria max. 80% rH, non condensante, altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio -20°C	... 70°C, umidità dell'aria max. 80% rH
Dimensioni (L x A x P)	91 x 82 x 60 mm
Peso	334 g (inclusi gruppo batterie)

* con max. 300 lux

Disposizioni valide in UE e Regno unito e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE e del Regno unito.

Questo prodotto, accessori e imballaggio inclusi, è un apparecchio elettrico che deve essere riciclato nel rispetto dell'ambiente secondo le direttive europee e del Regno Unito in materia di rifiuti di apparecchiature elettriche ed elettroniche, batterie e imballaggi così da recuperare preziose materie prime.

Per ulteriori informazioni e indicazioni di sicurezza:

http://laserliner.com
