Marke	Laserliner
Modell	PocketCrossLaser 2G
Produkttyp	Grüner Kreuzlinienlaser
Laserklasse	2 (EN 60825-1:2014/AC:2017)
Wellenlänge	515 nm
Laserleistung	< 1 mW
Genauigkeit	± 0,3 mm/m
Selbstnivellierbereich	± 3,5°
Typische Sichtbarkeit	55 m (bei max. 300 lx)
Reichweite mit Handempfänger	40 m (variiert je nach Bedingungen)
Stromversorgung	Li-Ion-Akku 3,7 V / 3,6 Ah / 13,32 Wh
Ladezeit	ca. 4 Stunden
Betriebsdauer	ca. 15 h (mit zwei Laserebenen)
Abmessungen (L x H x T)	91 x 82 x 60 mm
Gewicht	334 g (mit Akku)
Stativgewinde	1/4"
Technologie	PowerGreen+ (grüner Laser 6x heller), GRX-READY
Neigungsmodus	Ja (deaktiviert Selbstnivellierung)
Handempfängermodus	Ja (Hochfrequenzpuls für GRX-Empfänger)
Arbeitsbedingungen	0°C bis 50°C, max. Luftfeuchtigkeit 80% RH, max. Höhe 4000 m
Lagerbedingungen	-20°C bis 70°C, max. Luftfeuchtigkeit 80% RH
Wartung	Mit feuchtem Tuch reinigen, ohne Lösungsmittel; trocken lagern
Kalibrierung	Empfohlen einmal jährlich; vor Gebrauch überprüfen
Kundendienst	Kontaktieren Sie Umarex GmbH & Co. KG - Laserliner

Häufig gestellte Fragen - PocketCrossLaser 2G Laserliner

Wie schalte ich den PocketCrossLaser 2G ein und aus?

Verwenden Sie den Schiebeschalter (2). Schieben Sie ihn nach rechts zum Einschalten (Nivelliermodus) oder nach links zum Ausschalten/Aktivieren des Neigungsmodus. Schalten Sie das Gerät für den Transport immer aus und blockieren Sie das Pendel, indem Sie den Schalter nach links schieben.

Was tun, wenn die Laserlinien blinken?

Das Blinken zeigt an, dass sich das Gerät außerhalb des Selbstnivellierbereichs (±3,5°) befindet. Stellen Sie das Instrument auf eine waagerechtere Fläche oder verwenden Sie den Neigungsmodus, wenn Sie auf einer geneigten Fläche arbeiten.

Wie verwende ich den Neigungsmodus?

Stellen Sie den Schiebeschalter (2) auf die linke Position (AUS/Transportsicherung). Drücken Sie dann die Taste zur Auswahl der Laserlinien (6), um die gewünschte Linie zu wählen. In diesem Modus ist die Selbstnivellierung deaktiviert.

Kann ich einen Laserempfänger mit diesem Gerät verwenden?

Ja, das Gerät ist mit GRX-Laserempfängern kompatibel. Aktivieren Sie den Handempfängermodus durch Drücken der Taste (7). Die Laserlinien werden dunkler, senden aber hochfrequente Pulse aus, die vom Empfänger erkannt werden.

Wie überprüfe ich die Kalibrierung des Geräts?

Stellen Sie das Gerät zwischen zwei mindestens 5 m entfernten Wänden auf. Markieren Sie Punkt A1, drehen Sie das Gerät um 180° und markieren Sie A2. Dann nähern Sie das Gerät der Wand nahe A1, drehen Sie es um 180° und markieren Sie A3. Wenn der Abstand zwischen A2 und A3 0,3 mm/m überschreitet, ist eine Justierung erforderlich.

Wie lange hält der Akku und wie lade ich ihn?

Die Betriebsdauer beträgt ca. 15 Stunden bei aktiven zwei Laserebenen. Das Aufladen erfolgt über den USB-Typ-C-Anschluss mit dem mitgelieferten Ladegerät. Die Ladezeit beträgt ca. 4 Stunden. Die LEDs blinken während des Ladevorgangs und leuchten dauerhaft, wenn der Vorgang abgeschlossen ist.

Was tun bei geringer Genauigkeit?

Überprüfen Sie zuerst die Kalibrierung wie in der Anleitung beschrieben. Wenn die Abweichung zu groß ist, wenden Sie sich an den Kundendienst von Umarex-Laserliner. Eine jährliche Kalibrierung wird empfohlen, um die Genauigkeit zu gewährleisten.

Wie reinige und pflege ich den Laser?

Reinigen Sie die Komponenten mit einem leicht feuchten Tuch. Verwenden Sie keine Reinigungsmittel, Scheuermittel oder Lösungsmittel. Lagern Sie das Gerät an einem trockenen, sauberen Ort bei einer Temperatur zwischen -20°C und 70°C.

Welche Sicherheitshinweise sind zu beachten?

Blicken Sie niemals direkt in den Laserstrahl (Klasse 2, <1 mW). Richten Sie den Laser nicht auf Personen oder Tiere. Decken Sie reflektierende Oberflächen in der Nähe ab. Verwenden Sie das Gerät bestimmungsgemäß und bewahren Sie es außerhalb der Reichweite von Kindern auf.

Ist der Akku austauschbar?

Ja, das Gerät ist mit einem austauschbaren Li-Ion-Akku ausgestattet. Für den Austausch wenden Sie sich an Ihren Händler oder den Kundendienst von Umarex-Laserliner. Verwenden Sie nur die mitgelieferten geeigneten Ladegeräte.

BEDIENUNGSANLEITUNG PocketCrossLaser 2G Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzu-bewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Bestimmungsgemäße Verwendung

Dieser Kreuzlinien-Laser projiziert ein gut sichtbares grünes Laserkreuz und eignet sich zum Ausrichten von Horizontalen, Vertikalen und Neigungen. Durch optische Signale wird angezeigt, wenn sich das Gerät außerhalb des Nivellierbereichs befindet. Das Produkt verfügt über einen integrierten Handempfänger-Modus und einen 1/4"-Stativanschluss.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung! Nicht in den Strahl blicken. Laserklasse 2 · < 1 mW · 515 nm EN 60825-1:2014/AC:2017

– Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
- Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.

• Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
• Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
• Gut reflektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken.
• In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.
• Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

Besondere Produkteigenschaften und Funktionen

Automatische Ausrichtung des Gerätes durch ein magnetisch gedämpftes Pendelsystem. Das Gerät wird in Grundstellung gebracht und richtet sich selbständig aus.

Transport LOCK: Eine Pendelarretierung schützt das Gerät beim Transport.

Mit der GRX-READY-Technologie können Linienlaser auch bei ungünstigen Lichtverhältnissen verwendet werden. Die Laser-linien pulsieren dann mit einer hohen Frequenz und werden durch spezielle Laserempfänger auf große Entfernungen erkannt.

Grüne Lasertechnologie

Ca. 6-mal heller als ein typischer, roter Laser mit 630 - 660 nm

Geräte mit der Technologie PowerGreen+ verfügen über sehr helle, grüne Hochleistungsdiven, die eine hervorragende Sichtbarkeit der Laserlinien auf große Entfernungen, dunklen Oberflächen und bei hellem Umgebungslicht ermöglichen.

Anzahl und Anordnung der Laser

H = horizontale Laser

V = vertikale Laser

S = Neigungsfunktion

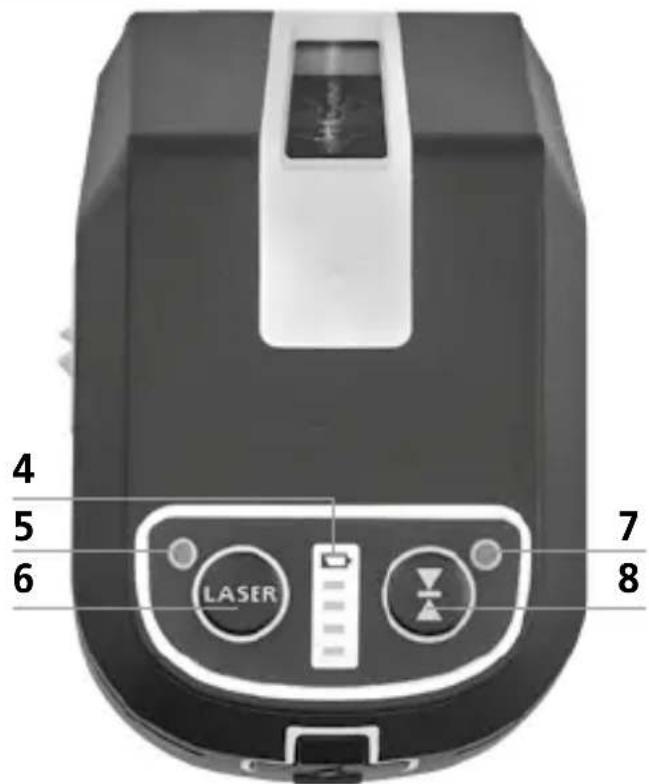

b AUS / Transportsicherung / Neigungsmodus

3 1/4"-Stativgewinde (Unterseite)

4 Batteriestatus

5 LED Nivellierung

6 Wahltaste Laserlinien; Nivellierung ein / aus

7 LED Handempfängermodus

8 Handempfängermodus ein / aus

Zum Transport immer alle Laser ausschalten und Pendel arretieren, Schiebeschalter (2) nach links schieben.

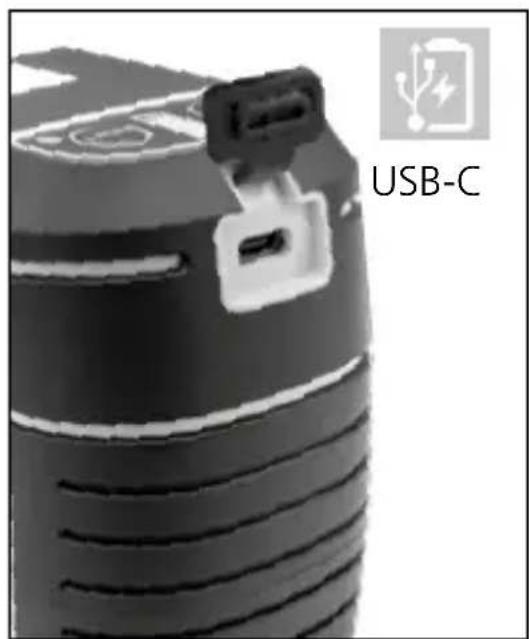

1 Handhabung Lithium-Ionen Akku

• Das Netz-/Ladegerät nur innerhalb geschlossener Räume verwenden, weder Feuchtigkeit noch Regen aussetzen, da ansonsten die Gefahr eines elektrischen Stromschlages besteht.
  – Vor Einsatz des Gerätes, Gerät voll aufladen.
• Netz-/Ladegerät mit dem Stromnetz und der Anschlussbuchse des Gerätes verbinden. Bitte nur das beiliegende Netz-/Ladegerät benutzen. Wenn ein falsches Netz-/Ladegerät verwendet wird, erlischt die Garantie.
• Während das Gerät geladen wird, blinken die LED's der Anzeige. Der Ladevorgang ist abgeschlossen, wenn die LED's durchgehend leuchten.

Das Gerät verfügt über einen austauschbaren Akku. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

2 Horizontal und vertikal Nivellieren

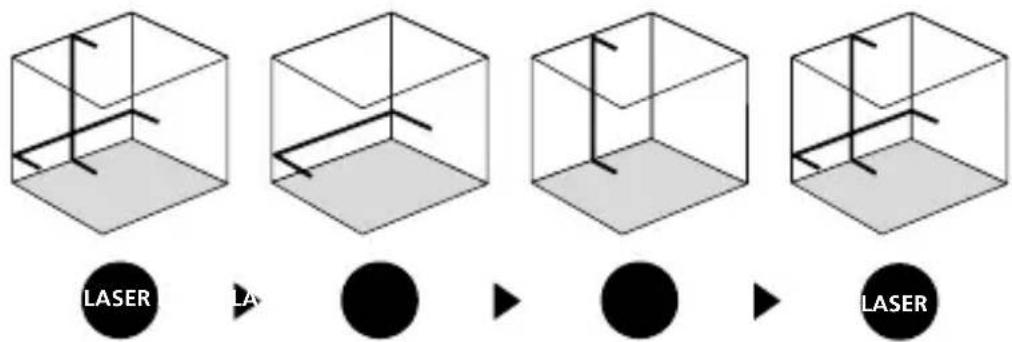

Die Transportsicherung lösen, Schiebeschalter (2) nach rechts schieben. Das Laserkreuz erscheint. Mit der Wahltaste können die Laserlinien einzeln geschaltet werden.

!

Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Sobald sich das Gerät außerhalb des automatischen Niverllierbereichs von 3,5° befindet, blinken die Laserlinien Positionieren Sie das Gerät so, das es sich innerhalb des Nivellierbereichs befindet. Die Laserlinien leuchten wieder konstant.

3 Neigungsmodus

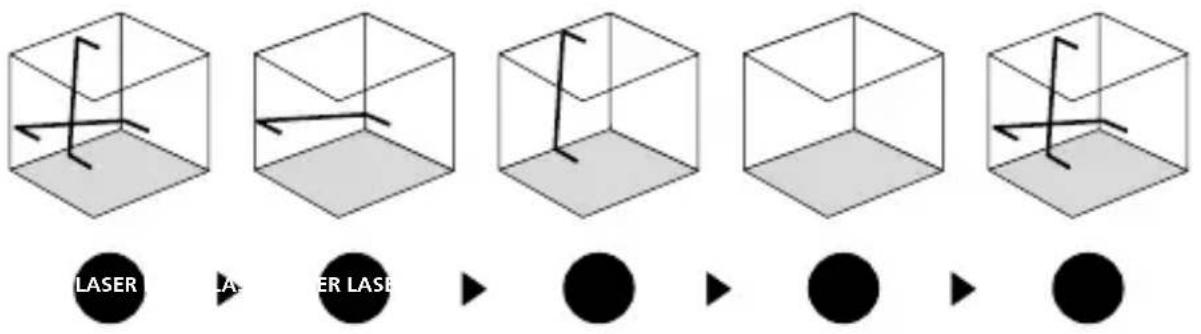

Die Transportsicherung nicht lösen, Schiebeschalter (2) nach links schieben. Die Laser mit der Wahltaste (6) auswählen. Jetzt können schiefe Ebenen bzw. Neigungen angelegt werden. In diesem Modus richten sich die Laserlinien nicht mehr automatisch aus.

4 Handempfängermodus

Optional: Arbeiten mit dem Laserempfänger GRX

Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr sichtbaren Laserlinien einen Laserempfänger GRX (optional). Zum Arbeiten mit dem Laserempfänger den Linienlaser durch Drücken der Taste 7 (Handempfängermodus ein / aus) in den Hand empfänger modus schalten. Jetzt pulsieren die Laserlinien mit einer hohen Frequenz und die Laserlinien werden dunkler. Der Laserempfänger erkennt durch dieses Pulsieren die Laserlinien.

!

Beachten Sie die Bedienungsanleitung des Laserempfängers für Linienlaser.

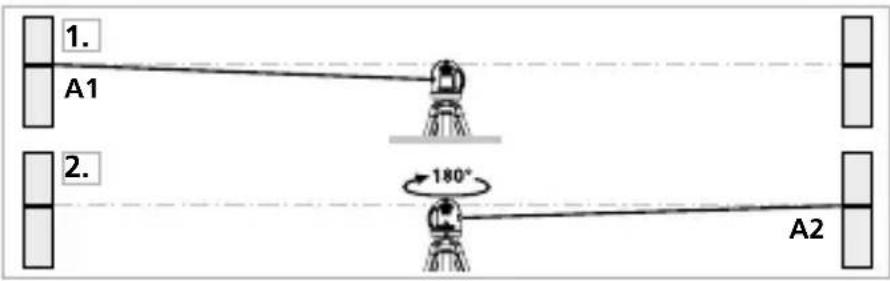

Kalibrierungsüberprüfung vorbereiten

Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein (Laserkreuz an). Zur optimalen Überprüfung bitte ein Stativ verwenden.

1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2. Zwischen A1 und A2 haben Sie jetzt eine horizontale Referenz.

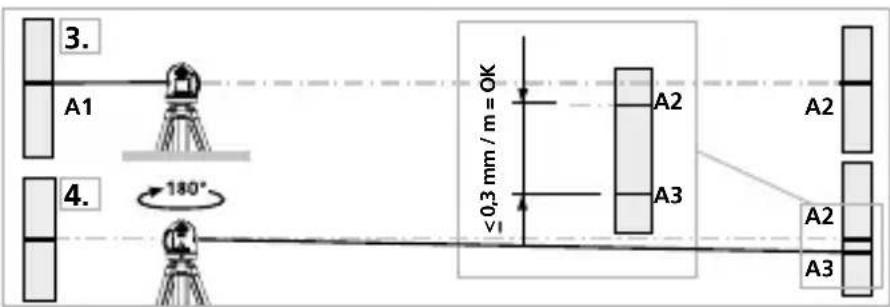

Kalibrierung überprüfen

1. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des markierten Punktes A1.
2. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3. Die Differenz zwischen A2 und A3 ist die Toleranz.

Wenn A2 und A3 mehr als 0,3 mm / m auseinander liegen, ist eine Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Überprüfung der vertikalen Linie

Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht größer als ± 2 mm ist.

Überprüfung der horizontalen Linie

Gerät ca. 5 m von einer Wand aufstellen und Laserkreuz einschalten. Punkt B an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und Punkt C markieren. Überprüfen

Sie, ob die waagerechte Linie von Punkt C ± 2 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.

Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Technische Daten (Technische Änderungen vorbehalten. 22W42)

Selbstnivellierbereich ± 3,5°
Genauigkeit ± 0,3 mm / m
Nivellierung	automatisch
Sichtbarkeit (typisch)*	55 m
Arbeitsbereich mit Handempfänger	40 m (von technisch bedingtem Helligkeitsunterschied abhängig)
Laserwellenlänge	515 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Anschlüsse USB Typ C
Stromversorgung Li-Ion Akkupack	3,7V / 3,6Ah / 13,32Wh
Ladezeit	ca. 4 Std.
Betriebsdauer	mit 2 Laserebenen: ca. 15 Std.
Arbeitsbedingungen	0°C ... 50°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend, Arbeitshöhe max. 4000 m über NN (Normalnull)
Lagerbedingungen	-20°C ... 70°C, Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T)	91 x 82 x 60 mm
Gewicht	334 g (inkl. Akkupack)

* bei max. 300 Lux

EU- und UK-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU und UK.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen und UK Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.
