BEDIENUNGSANLEITUNG LaserRange-Master Gi8 Pro Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Bestimmungsgemäße Verwendung

Dieser Laser-Entfernungsmesser ist zum Messen, Addieren und Subtrahieren von Längen, Flächen und Volumen bestimmt. Mittels Winkelfunktion kann eine indirekte Höhen- und Streckenermittlung durchgeführt werden. Über die Digital Connection-Schnittstelle lassen sich die Messdaten auf ein Smartphone übertragen.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Das Messgerät darf nicht in die Hände von Kindern gelangen. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist, sowie bei Beschädigungen des Gehäuses.
• Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter entsprechenden Witterungsbedingungen bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird.
• Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung! Nicht in den Strahl blicken! Laser Klasse 2 < 1 mW · 515 nm

EN 60825-1:2014/A11:2021 / EN 50689-1:2021

• Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
• Den Laserstrahl nicht auf Personen richten.
• Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
• Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
• Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.
• Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

Sicherheitshinweise

Umgang mit RF-Funkstrahlung

• Das Messgerät ist mit einer Funkschnittstelle ausgestattet.
• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie 2014/53/EU ein.
• Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp LaserRange-Master Gi8 Pro den wesentlichen Anforderungen und sonstigen Bestimmungen der europäischen Richtlinie für Funkanlagen (Radio Equipment Richtlinie) 2014/53/EU (RED) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://packd.li/ll/aoz/in

Grüne Lasertechnologie

Ca. 6-mal heller als ein typischer, roter Laser mit 630 - 660 nm.

Handhabung Lithium-Ionen Akku

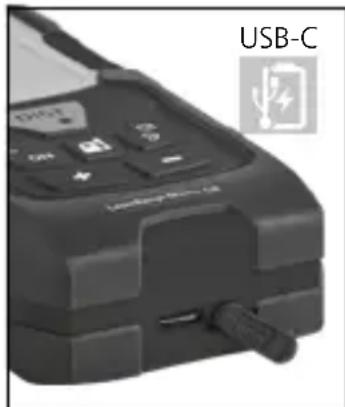

• Der Akku darf nur mit dem beiliegenden USB-Ladekabel an einem handelsüblichen Standard USB-Netzgerät (5V / > = 1000mA) aufgeladen werden. Wenn ein falsches Netz-/Ladegerät verwendet wird, erlischt die Garantie.
• Das Netz-/Ladegerät nur innerhalb geschlossener Räume verwenden, weder Feuchtigkeit noch Regen aussetzen, da ansonsten die Gefahr eines elektrischen Stromschlages besteht.
  – Vor Einsatz des Gerätes das Gerät voll aufladen.
• Netz-/Ladegerät mit dem Stromnetz und der Anschlussbuchse des Gerätes verbinden.
• Nach Einstecken das Ladekabels erscheint ein Akku-Symbol mit aufsteigenden Balken für die gesamte Dauer des Ladevorgangs im Display. Sobald der Ladevorgang abgeschlossen ist, erscheint ein Akku-Symbol mit voller Balkenzahl.

Das Gerät verfügt über einen austauschbaren Akku. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

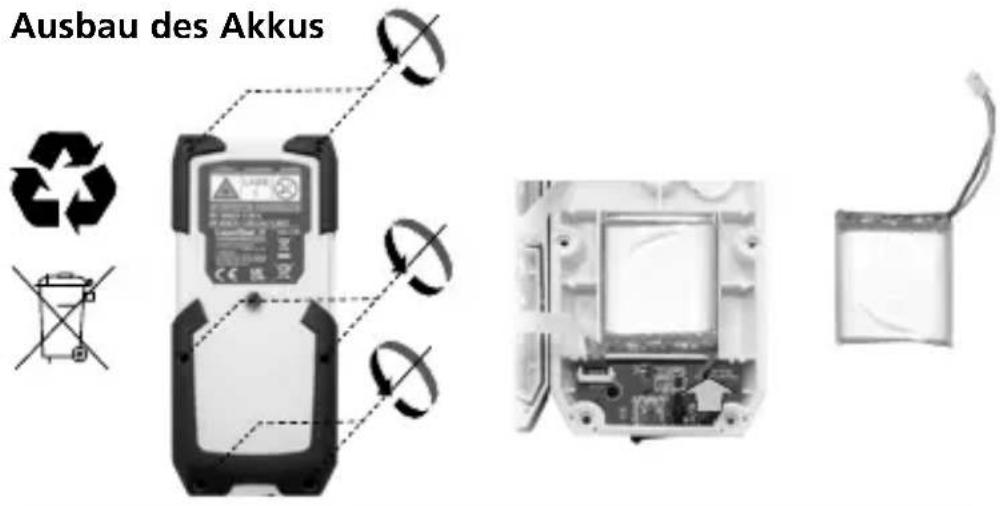

Ausbau des Akkus

a b f g h

c_ 0.000m d_ max 0.000m -i min + 0.000m j

e_ 0.000m³ -k

l m n o p q r s t

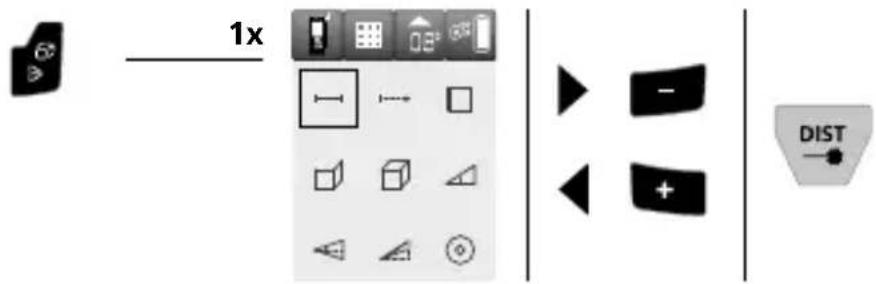

DISPLAY:

a Anzeige Funktionsauswahl
b Messebene (Referenz) hinten / Gewinde / vorne
c Zu messende Strecke
d min/max-Dauermessung
e Messwerte / Messergebnisse / Fehlfunktion
f Neigungswinkel Gerät
g Batteriesymbol
h Digital Connection aktiviert
i Zwischenwerte / min/max-Werte
j Addition / Subtraktion
k Messeinheit
I Längenmessung
m min/max-Dauermessung
n Flächenmessung
o Wandflächenaddition
p Volumenmessung
q Winkelfunktion 1
r Winkelfunktion 2
s Winkelfunktion 3
t digitale Libelle
u Kalibrierung des Tilt-Sensors
v Speicher
w Digital Connection

1. AN / Messen / Timerfunktion
2. Löschen der letzten Messwerte / AUS
3. Addition / Subtraktion
4. Messebene (Referenz) hinten / Gewinde / vorne
5. Funktionsmenü

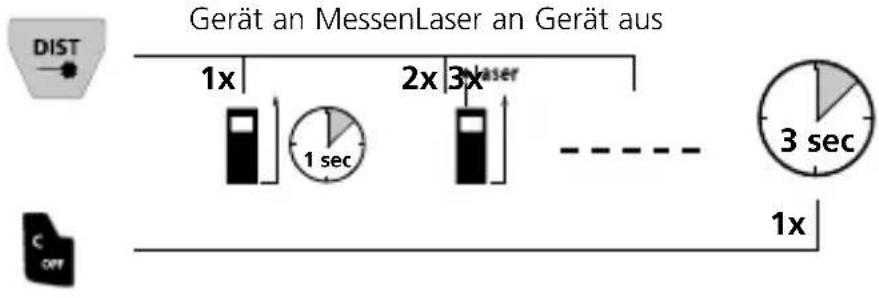

Einschalten, Messen und Ausschalten:

Gérät an MessenLaser an Gerät aus 1x 2x 3x 1 sec 3 sec 1x

Löschen des letzten Messwertes:

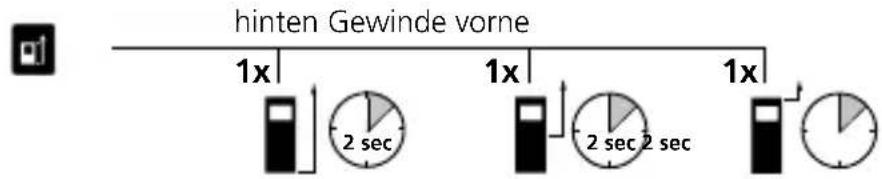

Messebene (Referenz) umschalten:

Funktionen umschalten:

1x DIST

Laserliner

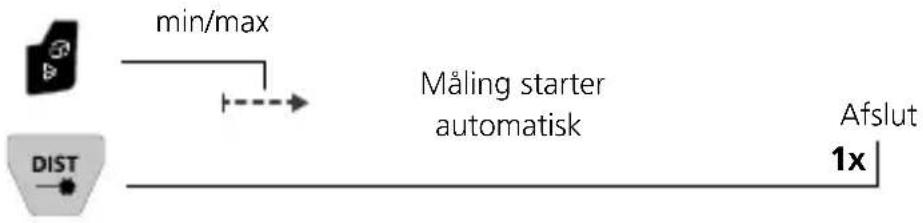

min/max-Dauermessung:

Messung startet automatisch

Beenden

1x

Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min) und den aktuellen Wert an.

Längenmessung:

DIST

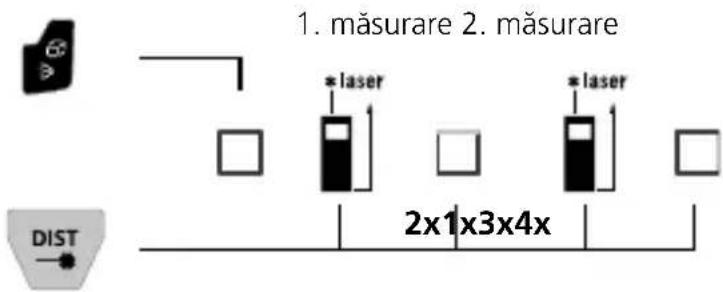

1. Fläche = Höhe x Länge 1

2. Fläche = (Höhe x Länge 2) + 1. Fläche usw.

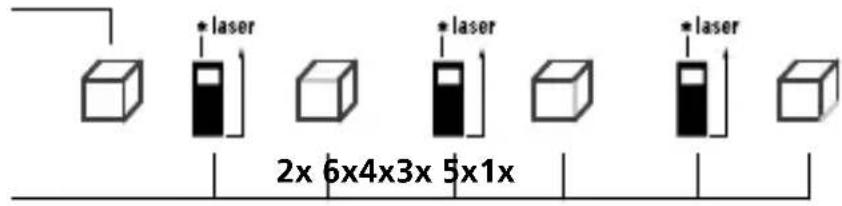

Diese Funktion eignet sich zum automatischen Addieren von Wandflächen mit gleicher Höhe. Nach dem Einschalten des Lasers muss mit der 1. Messung die Raumhöhe ermittelt werden, die bei allen weiteren Flächenberechnungen als Höhenmaß dient. Ab der zweiten Messung muss nur noch das jeweilige Längenmaß erfasst werden. Jedes Ergebnis der Flächenberechnung wird zu dem vorhergehenden addiert.

1. Messung 2. Messung 3. Messung

*laser 2x 6x4x3x 5x1x *laser *laser

Addieren und Subtrahieren von Längen, Flächen und Volumen:

Winkelfunktion 1 / 2 / 3:

Die Messergebnisse werden durch den 360° Neigungssensor automatisch ermittelt.

Die Rückseite des Gerätes dient als Bezugsfläche für die Messung von Winkeln.

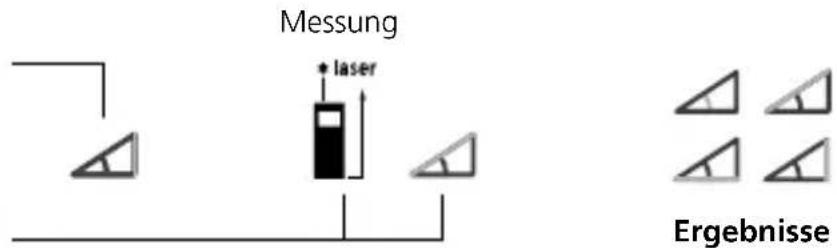

1:

Messung + laser Ergebnisse

Ergebnisse

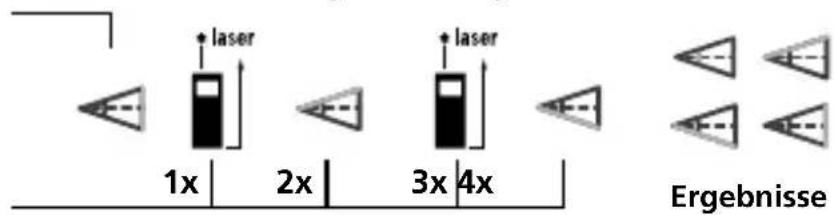

2:

1. Messung 2. Messung

laser 1x | 2x | 3x | 4x | Ergebnisse

Laserliner

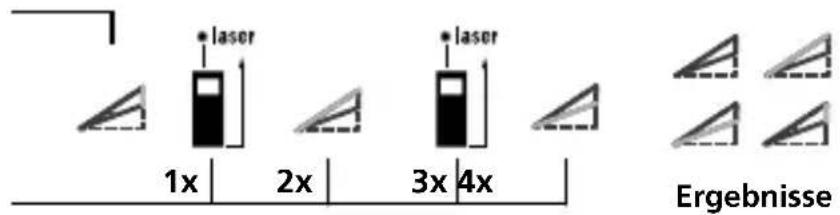

3:

1. Messung 2. Messung


laser 1x 2x 3x 4x Ergebnisse

Digitale Libelle:

Die digitale Libelle dient zur horizontalen Ausrichtung des Messgerätes.

Kalibrierung des Tilt-Sensors:

Zur Kalibrierung des Neigungssensors (Tilt) folgen Sie den Anweisungen auf dem Display.

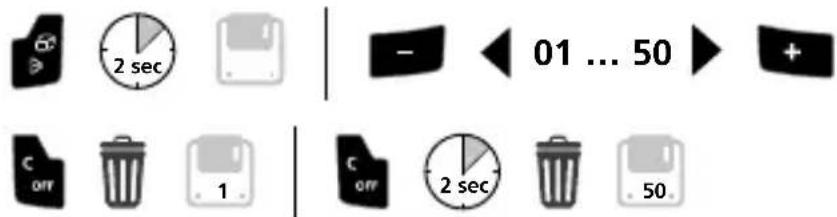

Speicher-Funktion:

Das Gerät verfügt über 50 Speicherplätze.

2 sec - 01 ... 50 + C OFF 1 C OFF 2 sec 50

Timerfunktion:

Digital Connection aktivieren:

Das Digital Connection-Symbol erscheint nach Aktivierung im Display (h). Bei aktiver Funktion kann sich ein mobiles Endgerät mittels einer App mit dem Messgerät verbinden.

Datenübertragung

Das Gerät verfügt über eine Digital Connection, welche die Datenübertragung mittels Funktechnik zu mobilen Endgeräten mit Funkschnittstelle erlaubt (z.B. Smartphone, Tablet).

Die Systemvoraussetzung für eine Digital Connection finden Sie unter

Das Gerät kann eine Funkverbindung mit Funkstandard IEEE 802.15.4 kompatiblen Geräten aufbauen. Der Funkstandard IEEE 802.15.4 ist ein Übertragungsprotokoll für Wireless Personal Area Networks (WPAN). Die Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt und hängt stark von den Umgebungsbedingungen, wie z.B. der Dicke und Zusammensetzung von Wänden, Funkstörquellen, sowie den Sende-/Empfangseigenschaften des Endgerätes, ab.

Applikation (App)

Zur Nutzung der Digital Connection wird eine Applikation benötigt. Diese können Sie in den entsprechenden Stores je nach Endgerät herunterladen:

Achten Sie darauf, dass die Digital Connection-Schnittstelle des mobilen Endgerätes aktiviert ist.

Nach dem Start der Applikation und aktivierter Digital Connection kann eine Verbindung zwischen einem mobilem Endgerät und dem Messgerät hergestellt werden. Erkennt die Applikation mehrere aktive Messgeräte, wählen Sie das passende Messgerät aus.

Beim nächsten Start kann dieses Messgerät automatisch verbunden werden.

Fehlercode:

Er101: Batterien austauschen

Er108: Pythagoreischer Messfehler

Er118: Kalibrierungsfehler Tilt-Sensor

Er155: Empfangenes Signal zu schwach oder außerhalb des Messbereichs

Er181: Datenübertragungsfehler

Er194: Wert außerhalb des Anzeigebereichs

Laserliner

Wichtige Hinweise

• Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird. In den Laserstrahl dürfen keine Gegenstände hineinragen.
• Das Gerät kompensiert bei der Messung unterschiedliche Raum-temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit bei Ortswechseln mit großen Temperaturunterschieden.
• Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und kann bei starker Sonneneinstrahlung nicht verwendet werden.
• Bei Messungen im Freien können Regen, Nebel und Schnee die Messergebnisse beeinflussen bzw. verfälschen.
• Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen kann die max. Abweichung größer als 3 mm betragen.
• Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal. Benutzen Sie glatte Oberflächen.
• Bei Messungen durch Glas (Fensterscheiben) können die Messergebnisse verfälscht werden.
• Eine Energiesparfunktion schaltet das Gerät automatisch ab.
• Reinigung mit einem weichen Tuch. Es darf kein Wasser in das Gehäuse eindringen.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr. Setzen Sie sich dazu bei Bedarf mit Ihrem Händler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Technische Daten (Technische Änderungen vorbehalten. 24W19)

Genauigkeit (typisch)* ± 2 mm
Messbereich (innen)** 0,05 m - 80 m
Laserklasse	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689-1:2021)
Laserwellenlänge 515 nm
Speicher 50 Speicherplätze
Schutzart IP 66
Automatische Abschaltung 30 Sek. Laser / 3 Min. Gerät
Stromversorgung Li-Ion Akkupack 3,7V / 1,0Ah
Arbeitsbedingungen	-10°C ... 40°C, Luftfeuchtigkeit max.20 ... 85% rH, nicht kondensierend,Arbeitshöhe max. 2000 m über NN(Normalnull)
Lagerbedingungen	-20°C ... 70°C, Luftfeuchtigkeit max.80% rH, nicht kondensierend
Abmessungen (B x H x T) 57 x 132 x 28 mm
Gewicht 154 g (inkl. Akkupack)

* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raumtemperatur. Bei schwach reflektierenden Zieloberflächen kann die Messabweichung um ± 0,2 mm/m steigen.
** bei max. 5000 Lux

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU und UK.

Dieses Produkt, inklusive Zubehör und Verpackung, ist ein Elektrogerät welches nach den europäischen und UK Richtlinien für Elektro- und Elektronik-Altgeräte, Batterien und Verpackungen einer umweltgerechten Wiederverwertung zugeführt werden muss, um wertvolle Rohstoffe zurückzugewinnen. Elektrogeräte, Batterien und Verpackung gehören nicht in den Hausmüll. Verbraucher sind gesetzlich verpflichtet verbrauchte Batterien und Akkus bei einer öffentlichen Sammelstelle, in einer Verkaufsstelle oder beim technischen Kundendienst kostenfrei abzugeben. Die Batterien sind ohne Werkzeugeinsatz entnehmbar und einer separaten Sammlung zuzuführen, bevor Sie das Gerät zur Entsorgung zurückgeben. Wenden Sie sich bei Fragen zur Entnahme der Batterie bitte an die Serviceabteilung von UMAREX-LASERLINER. Informieren Sie sich bitte bei Ihrer Gemeinde über entsprechende Entsorgungseinrichtungen und beachten Sie die jeweiligen Entsorgungs- und Sicherheitshinweise an den Annahmestellen.

Weitere Sicherheits- und Zusatzhinweise unter:
