NÁVOD K OBSLUZE LaserRange-Master Gi8 Pro Laserliner

Kompletně si pročtěte návod k obsluze, přiložený sešit „Pokyny pro záruku a dodatečné pokyny“, aktuální informace a upozornění v internetovém odkazu na konci tohoto návodu. Postupujte podle zde uvedených instrukcí. Tato dokumentace se musí uschovat a v případě předání produktu třetí osobě předat zároveň s produktem.

Používání v souladu s určením

Tento laserový dálkoměr je určen k měření, přidávání a odečítání délek, ploch a objemů. Funkce úhlu je vhodná pro nepřímá měření na těžko dostupných místech měření. Pomocí rozhraní Digital Connection lze naměřené údaje přenášet do smartphonu.

Všeobecné bezpečnostní pokyny

• Používejte přístroj výhradně k určenému účelu použití v rámci daných specifikací.
• Měřicí přístroj se nesmí dostat do rukou dětem. Uchovávejte tyto přístroje před dětmi.
  – Nejsou dovolené přestavby nebo změny na přístroji, v takovém případě by zaniklo schválení přístroje a jeho bezpečnostní specifikace.
• Nevystavujte přístroj žádnému mechanickému zatížení, extrémním teplotám, vlhkosti nebo silným vibracím.
• Přístroj se nesmí dále používat, pokud dojde k výpadku jedné nebo několika funkcí, pokud je baterie slabě nabitá nebo je poškozený kryt.
• Při venkovním používání smi být přístroj používán pouze za příslušných povětrnostních podmínek resp. při vhodných ochranných opatřeních.
• Dodržujte bezpečnostní opatření místních resp. národních úřadů pro správné používání přístroje.

Bezpečnostní pokyny

Zacházení s laserem třídy 2

Laserové záření! Nedívejte se do paprsku! Laser třídy 2 < 1 mW · 515 nm

EN 60825-1:2014/A11:2021 / EN 50689-1:2021

– Pozor: Nedívejte se do přímého nebo odraženého paprsku.
– Nemířte laserovým paprskem na lidi.
- Pokud laserové záření třídy 2 zasáhne oči, je nutné vědomě zavřít oči a ihned hlavu odvrátit od paprsku.
– Manipulace (změny) prováděné na laserovém zařízení jsou nepřípustné.
- Nikdy nesledujte laserový paprsek ani jeho odrazy optickými přístroji (lupou, mikroskopem, dalekohledem, ...).

Bezpečnostní pokyny

Zacházení s elektromagnetickým zářením

• Měřicí přístroj dodržuje předpisy a mezní hodnoty pro elektromagnetickou kompatibilitu podle směrnice EMC 2014/30/EU.
  – Je třeba dodržovat místní omezení, např. v nemocnicích, letadlech, čerpacích stanicích nebo v blízkosti osob s kardiostimulátory. Existuje možnost nebezpečného ovlivnění nebo poruchy elektronických přístrojů.
• Při použití v blízkosti vysokého napětí nebo pod elektromagnetickými střídavými poli může být ovlivněna přesnost měření.

Bezpečnostní pokyny

Zacházení s RF rádiovými emisemi

– Měřicí přístroj je vybaven rádiovým rozhraním.
- Měřicí přístroj dodržuje předpisy a mezní hodnoty pro elektromagnetickou kompatibilitu a rádiové vlny podle směrnice RED 2014/53/EU.
- Tímto prohlašuje Umarex GmbH & Co. KG, že typ rádiového zařízení LaserRange-Master Gi8 Pro odpovídá základním požadavkům a ostatním ustanovením směrnice Radio Equipment 2014/53/EU (RED). Kompletní text prohlášení o shodě s EU je k dispozici na následující internetové adrese: https://packd.li/ll/aoz/in

Zelená laserová technologie

Cca. 6 x světlejší než typický, červený laser s 630 - 660 nm

Manipulace s Li-Ion akumulátorem

– Sítový zdroj/nabíječku používejte jen v uzavřených prostorech, nevystavujte je vlhkosti ani dešti, protože jinak hrozí nebezpečí zásahu elektrickým proudem.
- Před použitím zařízení úplně nabijte akumulátor.
- Napájecí zdroj/nabíječku zapojte do sítě a připojovací zásuvky akupacku zařízení. Používejte prosím jen přiložený síťový zdroj / nabíječku. Pokud použijete nesprávný síťový zdroj / nabíječku, zaniká nárok na záruku.

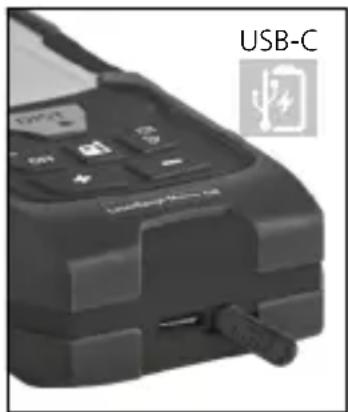

- Po zasunutí nabíjecího kabelu se na displeji objeví symbol akumulátoru a po celou dobu se zobrazuje rostoucí sloupec stavu nabití. Jakmile je proces nabíjení dokončen, objeví se symbol akumulátoru s plným sloupcem stavu nabití.

Zařízení má vyměnitelný akumulátor. Spojte se s Vaším specializovaným prodejcem nebo využijte servisního oddělení společnosti UMAREX-LASERLINER.

a Zobrazení výběru funkcí
b Rovina měření (referenční) zadní / Vlákno / přední
c Měřená vzdálenost
d Min/max souvislé měření
e Naměřené hodnoty / výsledky měření / chybná funkce
f Zobrazení úhlu sklonu aparát
g Symbol baterie
h Funkce Digital Connection aktivovaná
i Mezihodnoty / hodnoty min/max
j Sčítání / Odečítání
k Jednotka měření
I Měření délky
m Min/max souvislé měření
n Měření plochy
o Měření plochy stěny
p Měření objemu
q Funkce měření úhlů 1
r Funkce měření úhlů 2
s Funkce měření úhlů 3
t Digitální libela
u Kalibrace senzoru tilt
v Pamět
w Digital Connection

1. ZAP / Měření / Funkce časovače
2. Smazání posledních naměřených hodnot / VYP
3. Sčítání / Odečítání
4. Rovina měření (referenční) zadní / Vlákno / přední
5. Zobrazení výběru funkcí

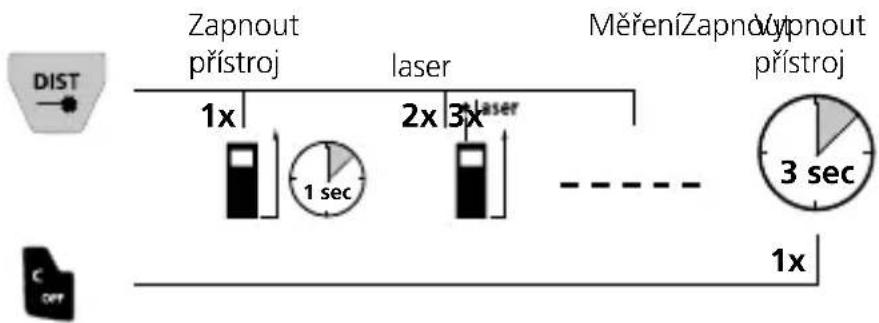

Zapnutí, měření a vypnutí:

Smazání poslední naměřené hodnoty:

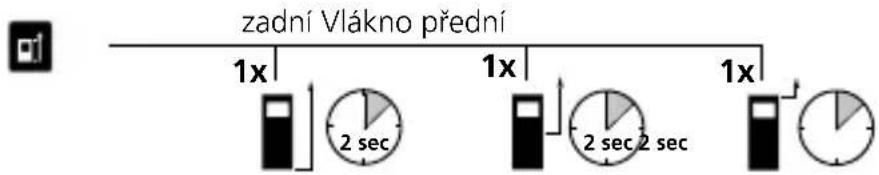

Přepínání roviny měření (reference):

zadní Vlákno přední 1x 1x 1x 2 sec 2 sec 2 sec

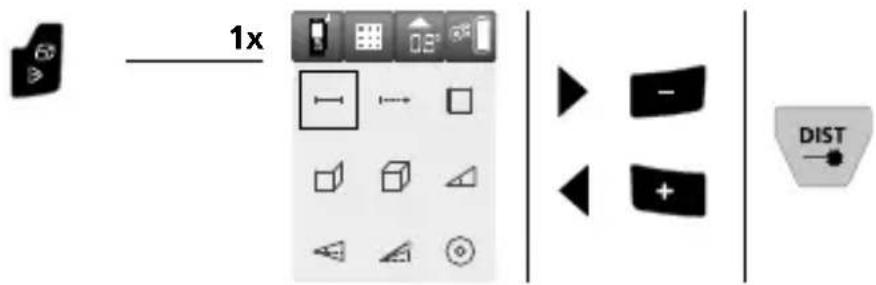

Přepínání funkcí:

1x DIST

Laserliner

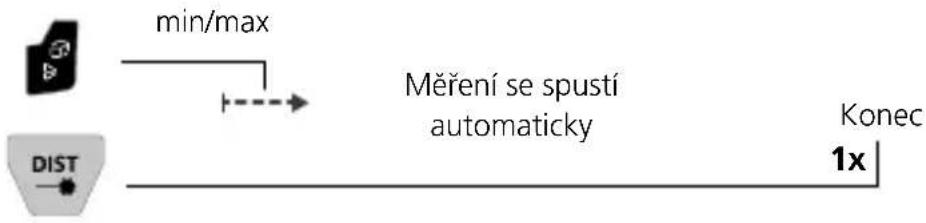

Min/max souvislé měření:

LC displej zobrazí největší hodnotu (max), nejmenší hodnotu (min) a aktuální hodnotu.

Měření plochy:

1. měření 2. měření * laser * laser 2x1x3x4x DIST

Měření plochy stěny:

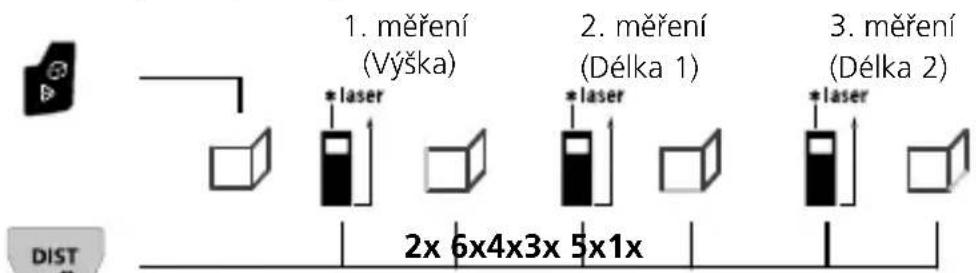

1. měření (Výška) 2. měření (Délka 1) 3. měření (Délka 2) * laser * laser * laser 2x 6x4x3x 5x1x

1. plocha = výška x délka 1
2. plocha = (výška x délka 2) + 1. plocha atd.

Tato funkce je vhodná pro automatické přidávání povrchů stěn se stejnou výškou. Po zapnutí laseru je nutné prvním měřením určit výšku prostoru, která slouží jako výšková míra pro všechny další výpočty plochy. Od druhého měření je třeba zaznamenat pouze příslušné měření délky. Každý výsledek výpočtu plochy se přičte k předchozímu.

1. měření 2. měření 3. měření * laser * laser * laser 2x6x4x3x5x1x DIST

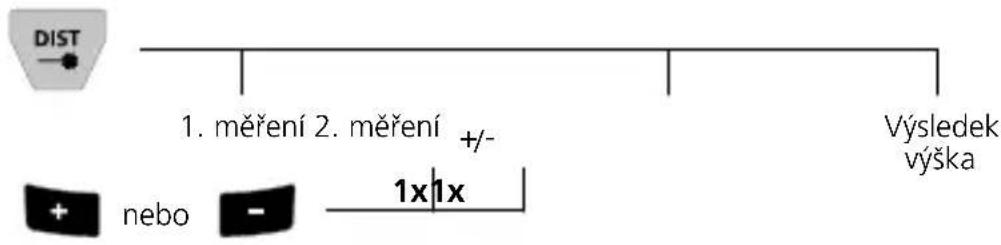

Sčítání a odčítání délek, ploch a objemů:

DIST 1. měření 2. měření +/- Výsledek výška nebo 1x1x

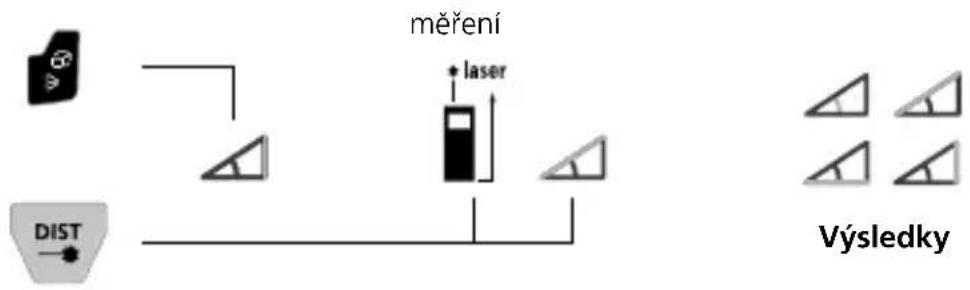

Funkce měření úhlů 1 / 2 / 3:

Výsledky měření jsou automaticky zjištovány senzorem sklonu 360°.

Zadní strana přístroje slouží jako vztažná plocha pro měření úhlů.

1:

2:

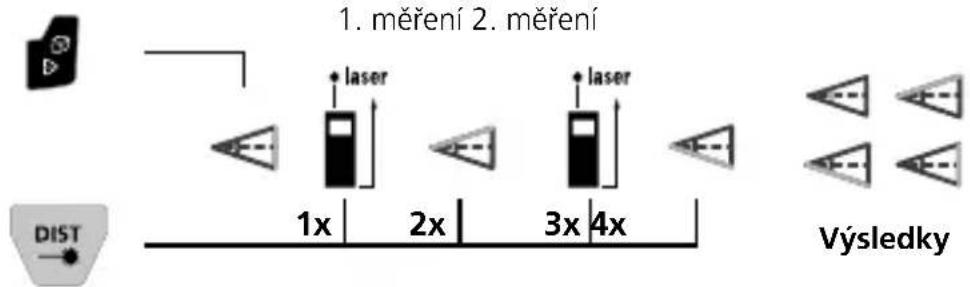

1. měření 2. měření 1x 2x 3x 4x DIST Výsledky

Laserliner

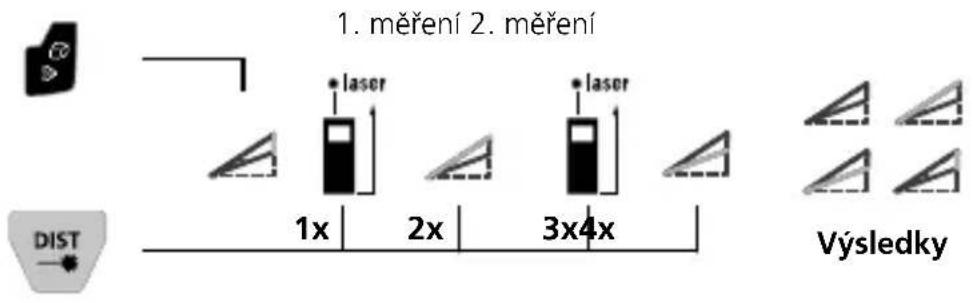

3:

1. měření 2. měření 1x 2x 3x4x DIST Výsledky

Digitální libela:

Digitální libela slouží pro vodorovné vyrovnání měřicího přístroje.

Kalibrace senzoru tilt:

Pro kalibraci senzoru sklonu (tilt) postupujte podle instrukcí na displeji.

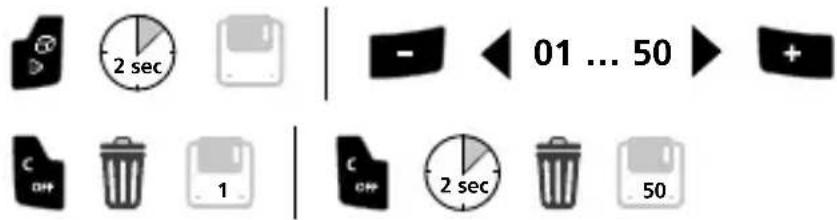

Funkce paměti:

Přístroj má k dispozici 50 míst v paměti.

DIST 3 sec 5 sec měření

Aktivace Digital Connection:

Po aktivaci se na displeji zobrazí symbol Digital Connection (h). Při aktivované funkci se mobilní koncové zařízení může pomocí aplikace připojit k měřicímu přístroji.

Přístroj má funkci digitálního připojení, která pomocí rádiové techniky umožňuje přenos dat do mobilních koncových zařízení s rádiovým rozhraním (např. chytrý telefon, tablet).

Systémové požadavky na digitální připojení naleznete na

Přístroj může navázat rádiové spojení se zařízeními kompatibilními s rádiovým standardem IEEE 802.15.4. Rádiový standard IEEE 802.15.4 je přenosový protokol pro bezdrátové osobní sítě (WPAN).

Dosah je dimenzován na max. vzdálenost 10 metrů od koncového zařízení a silně závisí na okolních podmínkách, jako na tlouštce a složení stěn, zdrojích rádiového rušení a na vysílacích a přijímacích vlastnostech koncového zařízení.

Aplikace (App)

K používání digitálního připojení je nutná aplikace Tuto aplikaci si můžete stáhnout v příslušném obchodě podle koncového zařízení:

Ujistěte se, že je aktivováno rádiové rozhraní mobilního koncového zařízení.

Po spuštění aplikace a aktivování digitálního připojení lze navázat spojení mezi mobilním koncovým zařízením a měřicím zařízením. Pokud aplikace rozpozná několik aktivních měřicích přístrojů, zvolte ten správný.

Při dalším spuštění bude automaticky připojen tento měřicí přístroj.

Kód poruchy:

Er108: Pythagorejská chyba měření

Er118: Chyba kalibrace senzoru tilt

Er155: Přijatý signál příliš slabý nebo mimo rozsah měření

Er194: Hodnota mimo rozsah zobrazení

Laserliner

Důležitá upozornění

– Laser zobrazí měřený bod, po který je měření prováděno. Do laserového paprsku nesmí zasahovat žádné předměty.
- Přístroj při měření kompenzuje rozdílné pokojové teploty. Berte proto ohled na to, že při změně místa je při velkých teplotních rozdílech potřebná krátká doba pro přizpůsobení.
- Ve volném prostranství lze přístroj použít jen omezeně a nelze ho použít, když silně svítí slunce.
- Při měření na volném prostranství může déšť, mlha, sníh ovlivnit resp. zkreslit výsledky měření.
- V nepříznivých podmínkách (jako jsou např. povrchy špatně odrážející světlo) může být max. odchylka větší než 3 mm.
- Koberce, čalounění nebo závěsy neodrážejí laser optimálně. Použijte hladké povrchy.
- Při měření skrz sklo (okenní tabulky) může dojít ke zkreslení výsledků měření
- Funkce úsporného režimu přístroj automaticky vypíná.
- Čištění měkkým hadříkem. Do krytu přístroje nesmí proniknout voda.

Pokyny pro údržbu a ošetřování

Všechny komponenty čistěte lehce navlhčeným hadrem a nepoužívejte žádné čisticí nebo abrazivní prostředky ani rozpouštědla. Před delším skladováním vyjměte baterii/baterie. Skladujte přístroj na čistém, suchém místě.

Kalibrace

Pro zajištění přesnosti a funkce by měl být měřicí přístroj pravidelně kalibrován a testován. Doporučujeme intervaly kalibrace jeden rok. V případě potřeby se spojte se svým specializovaným prodejcem nebo využijte servisního oddělení společnosti UMAREX-LASERLINER.

Technické parametry (Technické změny vyhrazeny. 24W19)

Přesnost (typicky)* ± 2 mm
Rozsah měření(v interiéru)**	0,05 m - 80 m
Třída laseru	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689-1:2021)
Vlnová délka laserového paprsku	515 nm
Paměť 50 paměťových míst
Třída ochrany IP 66
Automatické vypnutí 30 sek laser / 3 min přístroj
Napájení Akumulátor Lio-Ion B,7V / 1,0Ah
Pracovní podmínky	-10°C ... 40°C, vlhkost vzduchu max. 20 ... 85% rH, nekondenzující, pracovní výška max. 2000 m n.m (normální nulový bod)
Skladovací podmínky	-20°C ... 70°C, vlhkost vzduchu max. 80% rH
Rozměry (š x v x hl) 57 x 132 x 28 mm
Hmotnost 154 g (včetně akumulátoru)

* do vzdálenosti měření 10 m při dobře odrážejícím cílovém povrchu a při pokojové teplotě. U slabě odrážejících cílových povrchů se odchylka měření může zvýšit o ± 0,2 mm/m.
** při max. 5000 lx

Ustanovení EU a UK a likvidace

Přístroj splňuje všechny potřebné normy pro volný pohyb zboží v rámci EU a UK.

Tento výrobek, včetně příslušenství a obalu, je elektrický spotřebič, který podle evropských a britských směrnic o odpadních elektrických a elektronických zařízeních, bateriích a obalech musí být recyklován způsobem šetrným k životnímu prostředí, aby se znovu získaly cenné suroviny. Elektrické spotřebiče, baterie a obaly nepatří do domovního odpadu. Spotřebitelé jsou ze zákona povinni bezplatně odevzdat použité baterie a akumulátory na veřejném sběrném místě, v prodejně nebo v technickém servisu pro zákazníky. Baterie musí být z přístroje vyjmuta pomocí běžně dostupného nástroje, aniž by se zničila, a před odevzdáním přístroje k likvidaci předána do separovaného sběru. V případě jakýchkoli dotazů ohledně vyjmutí baterie se obraťte na servisní oddělení společnosti UMAREX-LASERLINER. Na vašem obecním úřadu se informujte o příslušných zařízeních pro likvidaci odpadu a dodržujte příslušné pokyny týkající se likvidace a bezpečnosti na sběrných místech.
