РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LaserRange-Master Gi8 Pro Laserliner

Полностью прочтите инструкцию по эксплуатации, прилагаемый проспект „Информация о гарантии и дополнительные сведения“, а также последнюю информацию и указания, которые можно найти по ссылке на сайт, приведенной в конце этой инструкции. Соблюдать содержащиеся в этих документах указания. Данные документы следует сохранить и в случае передачи изделия передать новому пользователю.

Использование по назначению

Данный лазерный дальномер предназначен для измерения, сложения и вычитания значений длины, площади и объема. Функция измерения углов позволяет выполнять непрямые измерения в труднодоступных местах. С помощью интерфейса цифрового соединения результаты измерения можно передать на смартфон.

Общие указания по технике безопасности

• Прибор использовать только строго по назначению и в пределах условий, указанных в спецификации.
  – Не допускать попадания измерительного прибора в руки детей. Их следует хранить в недоступном для детей месте.
  – Вносить в прибор любые изменения или модификации запрещено, в противном случае допуск и требования по технике безопасности утрачивают свою силу.
  – Не подвергать прибор механическим нагрузкам, чрезмерным температурам, влажности или слишком сильным вибрациям.
• Запрещается работать с прибором в случае отказа одной или нескольких функций, при низком уровне заряда батареи, а также в случае повреждения корпуса.
  – При эксплуатации вне помещений следить за тем, чтобы прибор использовался только при соответствующих атмосферных условиях и с соблюдением подходящих мер защиты.
• Обязательно соблюдать меры предосторожности, предусмотренные местными или национальными органами надзора и относящиеся к надлежащему применению прибора.

Правила техники безопасности

Обращение с лазерами класса 2

Лазерное излучение! Избегайте попадания луча в глаза! Класс лазера 2 < 1 мВт · 515 нм

EN 60825-1:2014/A11:2021 / EN 50689-1:2021

– Внимание: Запрещается направлять прямой или отраженный луч в глаза.
– Запрещается направлять лазерный луч на людей.
– Если лазерное излучение класса 2 попадает в глаза, необходимо закрыть глаза и немедленно убрать голову из зоны луча.
– Любые манипуляции с лазерным устройством (его изменения) запрещены.

– Ни в коем случае не смотреть в лазерный луч при помощи оптических приборов (лупы, микроскопа, бинокля, ...).

Правила техники безопасности

Обращение с электромагнитным излучением

– В измерительном приборе соблюдены нормы и предельные значения, установленные применительно к электромагнитной совместимости согласно директиве о электромагнитная совместимость (EMC) 2014/30/EU.
– Следует соблюдать действующие в конкретных местах ограничения по эксплуатации, например, запрет на использование в больницах, в самолетах, на автозаправках или рядом с людьми с кардиостимуляторами. В таких условиях существует возможность опасного воздействия или возникновения помех от и для электронных приборов.
– Эксплуатация под высоким напряжением или в условиях действия мощных электромагнитных переменных полей может повлиять на точность измерений.

Правила техники безопасности

Обращение с радиочастотным излучением

– Измерительный прибор снабжен радиоинтерфейсом.
– В измерительном приборе соблюдены нормы и предельные значения, установленные применительно к электромагнитной совместимости и радиоизлучению согласно директиве о радиооборудовании 2014/53/EU.
– Настоящим Umarex GmbH & Co. KG заявляет, что радиооборудование типа LaserRange-Master Gi8 Pro выполняет существенные требования и соответствует остальным положениям европейской директивы о радиооборудовании 2014/53/EU (RED). Полный текст Заявления о соответствии нормам ЕС можно скачать через Интернет по следующему адресу: https://packd.li/ll/aoz/in

Обращение с литий-ионным аккумулятором

– Блок питания/зарядное устройство использовать только внутри замкнутых помещений, не подвергать воздействию влаги или дождя, т.к. в противном случае существует опасность поражения электрическим током.

– Перед использованием прибора необходимо полностью зарядить аккумулятор.

- Подсоединить блок питания/зарядное устройство к электросети и разъему, который находится в отделении для аккумулятора. Использовать только блок питания/зарядное устройство, входящее в комплект. При использовании не оригинального блока питания/зарядного устройства гарантия аннулируется.

– После подсоединения кабеля на дисплее появляется символ зарядки аккумулятора с индикацией прогресса. Символ отображается все время до завершения процесса зарядки. После завершения процесса зарядки отображается символ зарядки, указывающий на полную зарядку.

Технология лазера, излучающего в зеленой области спектра

Почти в 6 раз ярче обычного красного лазера с длиной волны видимого света 630 – 660 нм

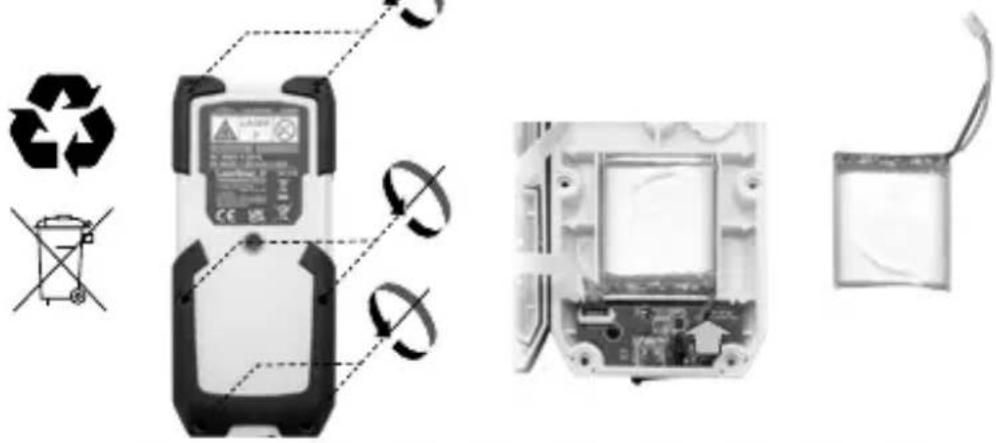

Извлечение батареи

а Экран выбора функций
b Плоскость измерения (опорная) сзади / Нить / спереди
с Измеряемое расстояние
d Мин./макс. результат непрерывного измерения
e Измеренные значения / результаты измерения / неисправность

f Индикация угла наклона прибор

g Символ батареи

h Функция Digital Connection активна

i Промежуточные значения / мин./макс. значения

j Сложение / Вычитание

k Единица измерения

Измерение длины

m Мин./макс. результат непрерывного измерения

n Измерение площади

- Измерение площади стены

р Измерение объема

q Функция определения угла 1

r Функция определения угла 2

s Функция определения угла 3

t Цифровой уровень

и Калибровка датчика наклона

v Память

1. ВКЛ. / Измерение / Функция таймера
2. Удаление последних результатов измерения / ВЫКЛ.
3. Сложение / Вычитание
4. Плоскость измерения (опорная) сзади / Нить / спереди
5. Экран выбора функций

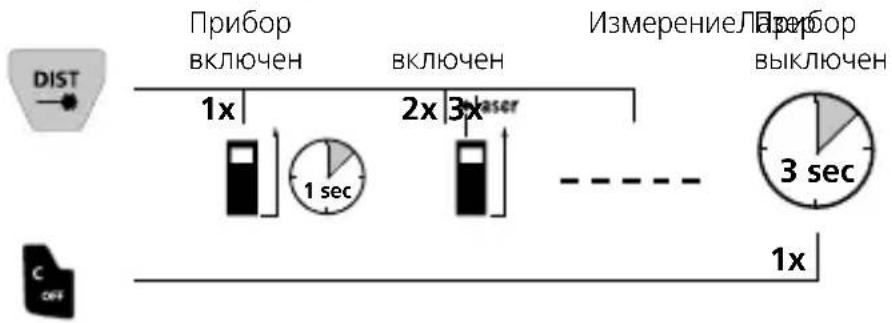

Включение, измерение и выключение:

Прибор включен 1x 1 sec 2x 3xaser Измерение Лапбор выключен 3 sec 1x

Удаление последнего измеренного значения:

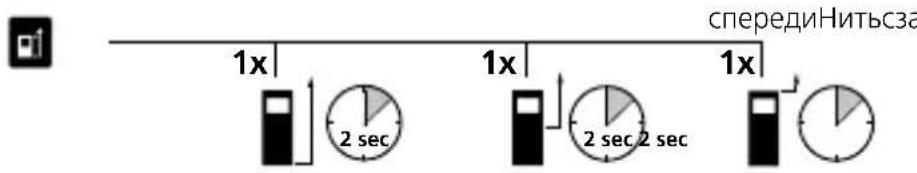

Изменение плоскости измерения (опорной):

спередиНитьсза 1x 1x 1x 2 sec 2 sec 2 sec

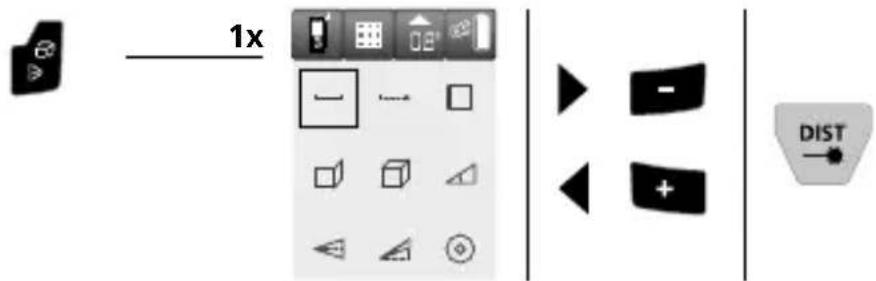

Переключение функций:

1x DIST

Laserliner

Мин./макс. результат непрерывного измерения:

Мин./макс.

Измерение начинается

автоматически

Выход

1x

На жидкокристаллическом дисплее появляется наибольшее значение (макс.), наименьшее (мин.) и текущее значение.

Измерение длины:

DIST

Измерение площади стены:

1.-е измерение (Высота)

2.-еизмерение (Длина 1)

3.-е измерение (Длина 2)

DIST

2x 6x4x3x 5x1x

1-я площадь = высота х длина 1

2-й участок = (высота х длина 2) + 1-й участок и т. д.

Эта функция позволяет автоматически суммировать значения площади стен одинаковой высоты. После включения лазера при 1-м измерении необходимо определить высоту помещения, которая затем будет применяться при дальнейших расчетах площади. Начиная со второго измерения достаточно измерять только длину соответствующей стены. Каждый результат расчета площади суммируется с предыдущим значением.

1.-e измерение 3. -e измерение -e измерение2. * laser * laser * laser 2x6x4x3x5x1x * laser DIST

Сложение и вычитание длин, площадей и объемов:

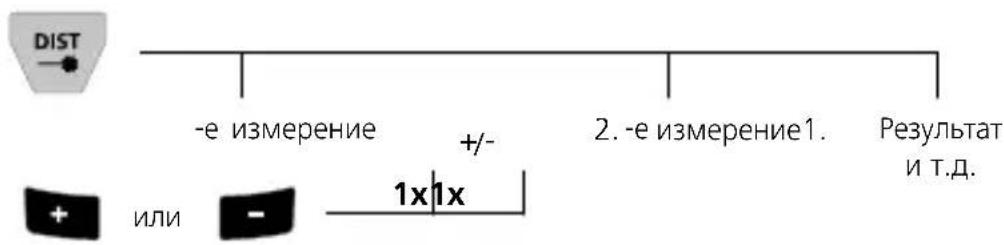

DIST -e измерение +/- 2. -e измерение1. Результат и т.д. или 1x1x

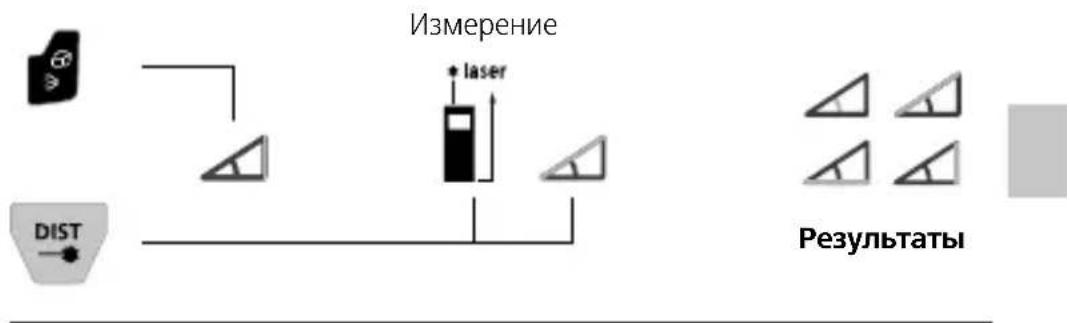

Функция определения угла 1 / 2 / 3:

Результаты измерений определяются автоматически с помощью датчика наклона с диапазоном 360°.

Поверхностью начала отсчета при измерении углов служит обратная сторона прибора.

1:

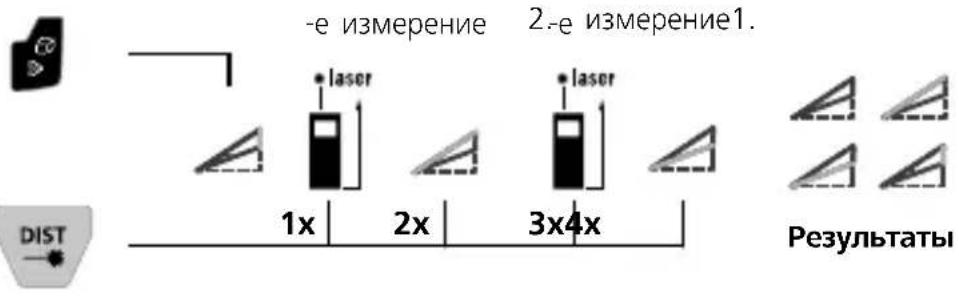

-e измерение 2.-e измерение1. 1x 2x 3x4x DIST Результаты

Laserliner

3:

-e измерение 2-e измерение1. 1x 2x 3x4x DIST Результаты

Цифровой уровень:

Цифровой уровень предназначен для выравнивания измерения прибора по горизонтали.

Калибровка датчика наклона:

Для калибровки датчика наклона (Tilt) следуйте инструкциям на экране.

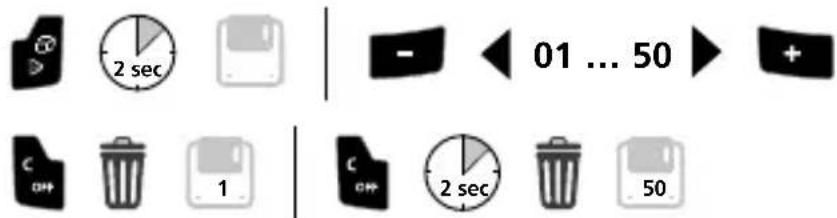

Функция памяти:

В приборе имеется 50 ячеек памяти.

Включение Digital Connection:

После включения на дисплее появляется значок Digital Connection (h). Когда функция активна, мобильное устройство может подключаться к измерительному прибору с помощью приложения.

Передача данных

В приборе предусмотрено цифровое соединение, позволяющее осуществлять передачу данных по радиоканалу на мобильные конечные устройства с радиоинтерфейсом (например, смартфоны, планшеты).

С системными требованиями для цифрового соединения можно ознакомиться на https://packd.li/ble/v2

Устройство может устанавливать радиосвязь с другими устройствами, совместимыми со стандартом беспроводной связи IEEE 802.15.4.

Стандарт беспроводной связи IEEE 802.15.4 — это протокол передачи данных для беспроводных персональных сетей (WPAN).

Радиус действия до оконечного устройства составляет макс. 10 м и в значительной мере зависит от окружающих условий, например, толщины и состава стен, источников радиопомех, а также от характеристик приема / передачи оконечного устройства.

Приложение (App)

Для использования цифрового соединения требуется приложение.

Приложение можно загрузить в соответствующих магазинах мобильных приложений (в зависимости от конечного устройства):

Download on the

App Store

GETTON

Google Play

Убедитесь в том, что радиоинтерфейс мобильного конечного устройства активирован.

После запуска приложения и активации цифрового соединения можно установить соединение между конечным мобильным устройством и измерительным прибором. Если приложение обнаруживает несколько активных измерительных приборов, выберите подходящий.

При следующем запуске соединение с этим измерительным прибором будет устанавливаться автоматически.

Код ошибки:

Er101: Поменять батарею

Er108: Погрешность измерений по Пифагору

Er118: Ошибка калибровки датчика наклона

Er155: Принятый сигнал слишком слаб или за пределами диапазона измерений

Er181: Ошибка передачи данных

Er194: Значение за пределами диапазона индикации

Laserliner

Важные правила

– Лазер указывает точку, до которой выполняется измерение. Наличие предметов на пути лазерного луча не допускается.
- При измерении прибор вносит поправку с учетом различных температур в помещениях. Поэтому необходимо предусмотреть короткое время для адаптации прибора при его переносе в помещение, температура в котором значительно отличается от температуры предшествующего помещения.
– Вне помещения с прибором можно работать лишь ограниченно; использование при интенсивном солнечном свете не допускается
– Дождь, туман и снег во время измерений на свежем воздухе могут повлиять или исказить результаты измерений.
– В неблагоприятных условиях, например, при наличии плохо отражающих поверхностей макс. отклонение может составлять более 3 мм.
- Ковровые покрытия на полах, мягкая обивка мебели и портьеры не обеспечивают оптимального отражения лазера. Следует использовать гладкие светлые поверхности.
– При измерении через стекло (оконные стекла) возможно искажение результатов измерений.
– Функция экономии энергии автоматически отключает прибор.
– Очистка прибора производится мягкой тканью. Не допускайть попадания воды внутрь корпуса.

Информация по обслуживанию и уходу

Все компоненты очищать слегка влажной салфеткой; не использовать чистящие средства, абразивные материалы и растворители. Перед длительным хранением прибора обязательно вынуть из него батарею/батареи. Прибор хранить в чистом и сухом месте.

Калибровка

Для обеспечения точности результатов измерений и функциональности следует регулярно проводить калибровку и проверку измерительного прибора. Мы рекомендуем интервалы калибровки один год. Вы можете получить консультацию по этому вопросу у вашего продавца или сотрудников службы поддержки UMAREX-LASERLINER.

Технические характеристики (Подлежит техническим изменениямбез предварительного извещения. 24W19)

Точность (типичный)* ± 2 мм
Область измерения нутри** 0,05 м - 80 м
Класс лазеров	2 / < 1 мВт (EN 60825-1:2014/A11:2021 / EN 50689-1:2021)
Длина волны лазера 515 нм
Память 50 ячеек памяти
Класс защиты IP 66
Автоматическое отключение	30 сек - лазер / 3 мин - прибор
Питающее напряжение Литий-ионный аккумулятор 3,7 В / 1,0 Ач
Рабочие условия	-10°C ... 40°C, Влажность воздуха макс. 20 ... 85% rН, без образования конденсата, Рабочая высота не более 2000 м над уровнем моря
Условия хранения	-20°C ... 70°C, Влажность воздуха макс. 80% rН
Размеры (Ш x В x Г) 57 x 132 x 28 мм
Вес 154 г (вкл. аккумуляторный блок)

* Расстояние при измерении до 10 м при хорошо отражающей целевой поверхности и комнатной температуре. Погрешность измерений может увеличиться на ± 0,2 мм/м при целевых поверхностях со слабой отражающей способностью.
** при max. 5000 люкс

Предписания ЕС и Великобритании и утилизация

Прибор соответствует всем необходимым требованиям, регламентирующие свободный товарооборот на территории ЕС и Великобритании.

Данное изделие, включая комплектующие принадлежности и упаковку, является электрическим устройством, которое согласно директивам ЕС и Великобритании о старых электрических и электронных устройствах, элементах питания, аккумуляторах и упаковочных материалах должно быть передано на утилизацию экологически безопасным способом с целью получения ценного сырья. Электрические приборы, батарейки и упаковка не относятся к бытовым отходам. Потребители по закону обязаны бесплатно сдавать использованные батарейки и аккумуляторы в специализированные общественные пункты сбора отходов, либо по месту продажи или в службу технической поддержки. Извлеките батарейку с помощью обычных инструментов, не разрушая её, и сдайте в специальный пункт сбора, прежде чем отправите прибор на утилизацию. По всем вопросам об извлечении батареек обращайтесь в сервисный отдел UMAREX-LASERLINER. Информацию о пунктах сбора и утилизации отходов можно получить в администрации по месту жительства. Соблюдайте инструкции по утилизации и правила техники безопасности в пунктах приёма отходов.

Другие правила техники безопасности и дополнительные https://packd.li/ll/aoz/in
