РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DistanceMaster Plus Laserliner
Полностью прочтите инструкцию по эксплуатации, прилагаемый проспект „Информация о гарантии и дополнительные сведения“, а также последнюю информацию и указания, которые можно найти по ссылке на сайт, приведенной в конце этой инструкции. Соблюдать содержащиеся в этих документах указания. Данные документы следует сохранить и в случае передачи изделия передать новому пользователю.
Использование по назначению
Данный лазерный дальномер предназначен для измерения, сложения и вычитания значений длины, площади и объема. Функция измерения углов «Пифагор» позволяет выполнять непрямые измерения в труднодоступных местах. С помощью интерфейса цифрового соединения результаты измерения можно передать на смартфон.
Общие указания по технике безопасности
- Прибор использовать только строго по назначению и в пределах условий, указанных в спецификации.
– Не допускать попадания измерительного прибора в руки детей. Их следует хранить в недоступном для детей месте.
– Вносить в прибор любые изменения или модификации запрещено, в противном случае допуск и требования по технике безопасности утрачивают свою силу.
– Не подвергать прибор механическим нагрузкам, чрезмерным температурам, влажности или слишком сильным вибрациям.
– Запрещается работать с прибором в случае отказа одной или нескольких функций, при низком уровне заряда батареи, а также в случае повреждения корпуса.
– При эксплуатации вне помещений следить за тем, чтобы прибор использовался только при соответствующих атмосферных условиях и с соблюдением подходящих мер защиты. - Обязательно соблюдать меры предосторожности, предусмотренные местными или национальными органами надзора и относящиеся к надлежащему применению прибора.
Правила техники безопасности
Обращение с лазерами класса 2
Лазерное излучение! Избегайте попадания луча в глаза! Класс лазера 2 < 1 мВт · 635 нм
EN 60825-1:2014/A11:2021 / EN 50689-1:2021
– Внимание: Запрещается направлять прямой или отраженный луч в глаза.
– Запрещается направлять лазерный луч на людей.
– Если лазерное излучение класса 2 попадает в глаза, необходимо закрыть глаза и немедленно убрать голову из зоны луча.
– Любые манипуляции с лазерным устройством (его изменения) запрещены.
– Ни в коем случае не смотреть в лазерный луч при помощи оптических приборов (лупы, микроскопа, бинокля, ...).
Правила техники безопасности
Обращение с электромагнитным излучением
– В измерительном приборе соблюдены нормы и предельные значения, установленные применительно к электромагнитной совместимости согласно директиве о электромагнитная совместимость (EMC) 2014/30/EU.
– Следует соблюдать действующие в конкретных местах ограничения по эксплуатации, например, запрет на использование в больницах, в самолетах, на автозаправках или рядом с людьми с кардиостимуляторами. В таких условиях существует возможность опасного воздействия или возникновения помех от и для электронных приборов.
– Эксплуатация под высоким напряжением или в условиях действия мощных электромагнитных переменных полей может повлиять на точность измерений.
Правила техники безопасности
Обращение с радиочастотным излучением
– Измерительный прибор снабжен радиоинтерфейсом.
– В измерительном приборе соблюдены нормы и предельные значения, установленные применительно к электромагнитной совместимости и радиоизлучению согласно директиве о радиооборудовании 2014/53/EU.
– Настоящим Umarex GmbH & Co. KG заявляет, что радиооборудование типа DistanceMaster Plus 100 выполняет существенные требования и соответствует остальным положениям европейской директивы о радиооборудовании 2014/53/EU (RED). Полный текст Заявления о соответствии нормам ЕС можно скачать через Интернет по следующему адресу: https://packd.li/ll/ans/in

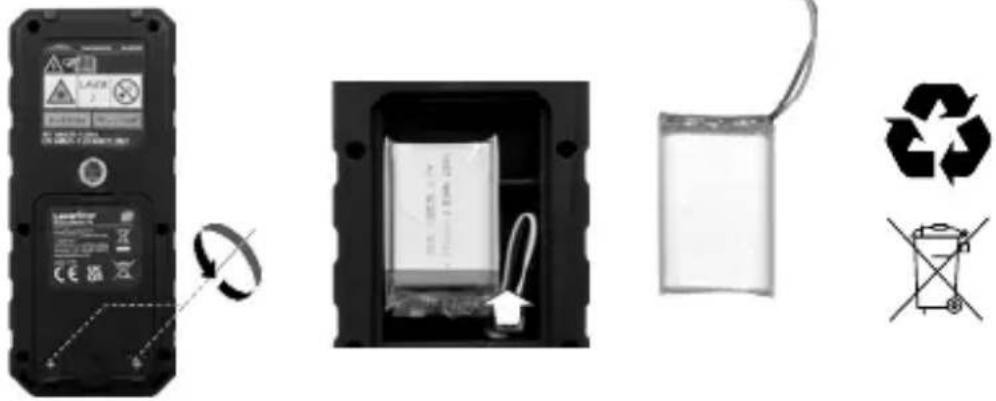

Обращение с литий-ионным аккумулятором
– Блок питания/зарядное устройство использовать только внутри замкнутых помещений, не подвергать воздействию влаги или дождя, т.к. в противном случае существует опасность поражения электрическим током.
– Перед использованием прибора необходимо полностью зарядить аккумулятор.

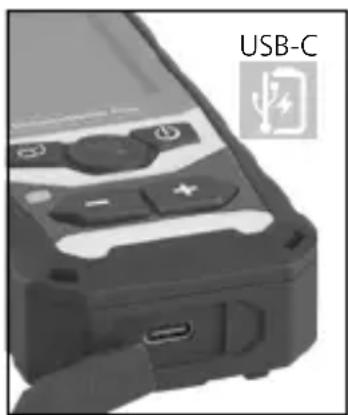

- Подсоединить блок питания/зарядное устройство к электросети и разъему, который находится в отделении для аккумулятора. Использовать только блок питания/зарядное устройство, входящее в комплект. При использовании не оригинального блока питания/зарядного устройства гарантия аннулируется.
– После подсоединения кабеля на дисплее появляется символ зарядки аккумулятора с индикацией прогресса. Символ отображается все время до завершения процесса зарядки. После завершения процесса зарядки отображается символ зарядки, указывающий на полную зарядку.
Прибор питается от сменного аккумулятора. В этом случае Вам необходимо связаться с авторизованным дилером или с сервисным отделом UMAREX-LASERLINER.
Извлечение батареи
а Экран выбора функций
b Плоскость измерения (опорная)
сзади / Нить / спереди
с Измеряемое расстояние
d Мин./макс. результат непрерывного измерения
e Измеренные значения / результаты
измерения / неисправность
f Индикация угла наклона прибор
g Символ батареи
h Функция Digital Connection активна
i Промежуточные значения / мин./макс. значения
j Сложение / Вычитание
k Единица измерения: м / фут / дюйм
Измерение длины
m Мин./макс. результат непрерывного измерения
n Измерение площади
- Измерение площади стены
р Измерение объема
q Функция определения угла 1
r Функция определения угла 2
s Функция определения угла 3
t Цифровой уровень
и Память
v Digital Connection
DistanceMaster Plus 100

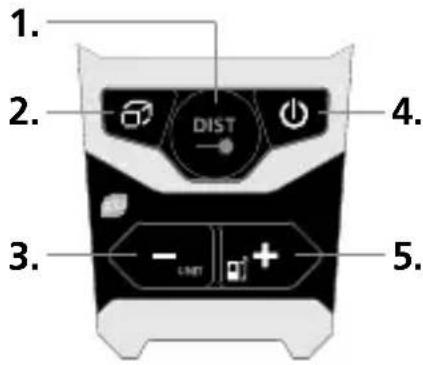

КЛАВИАТУРА:
- ВКЛ. / Измерение / мин./макс. результат непрерывного измерения
- Экран выбора функций
- Вычитание / Плоскость измерения (опорная) сзади / Нить / спереди
- Удаление последних результатов измерения / ВЫКЛ.
- Сложение / единица измерения: м / фут / дюйм

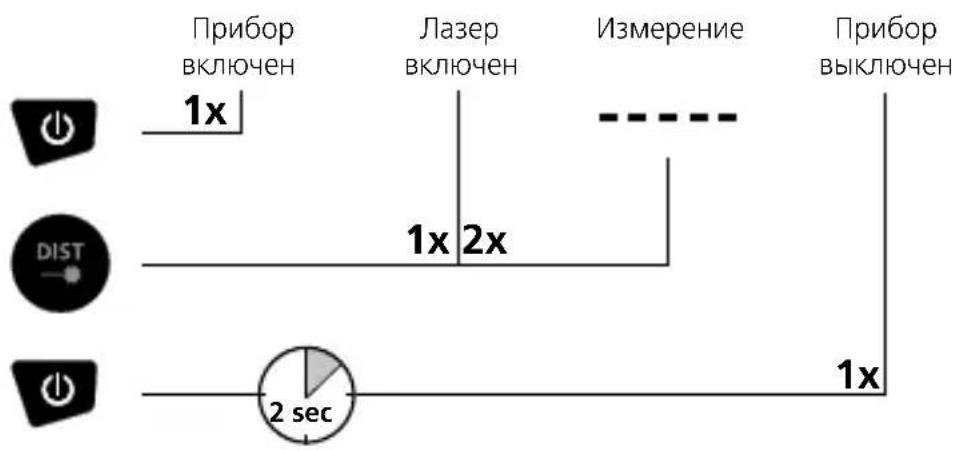

Включение, измерение и выключение:


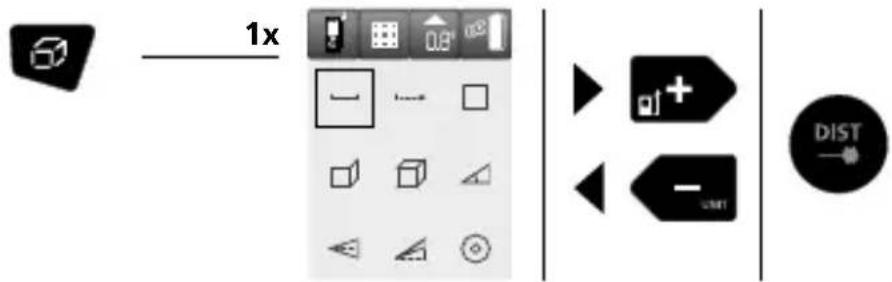

Изменение единиц
измерения: м / фут / дюйм
Удаление последнего измеренного значения:

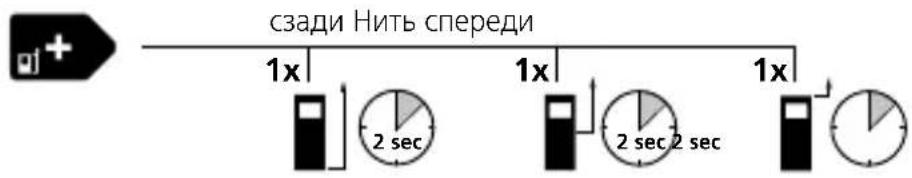

Изменение плоскости измерения (опорной):
Переключение функций:

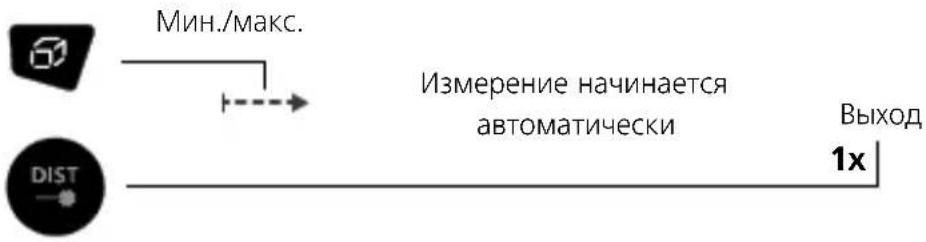

Мин./макс. результат непрерывного измерения:
На жидкокристаллическом дисплее появляется наибольшее значение (макс.), наименьшее (мин.) и текущее значение.
Измерение длины:
Измерение площади:
Измерение площади стены:
1-я площадь = высота x длина 1 2-й участок = (высота x длина 2) + 1-й участок и т. д.
Эта функция позволяет автоматически суммировать значения площади стен одинаковой высоты. После включения лазера при 1-м измерении необходимо определить высоту помещения, которая затем будет применяться при дальнейших расчетах площади. Начиная со второго измерения достаточно измерять только длину соответствующей стены. Каждый результат расчета площади суммируется с предыдущим значением.
Измерение объема:

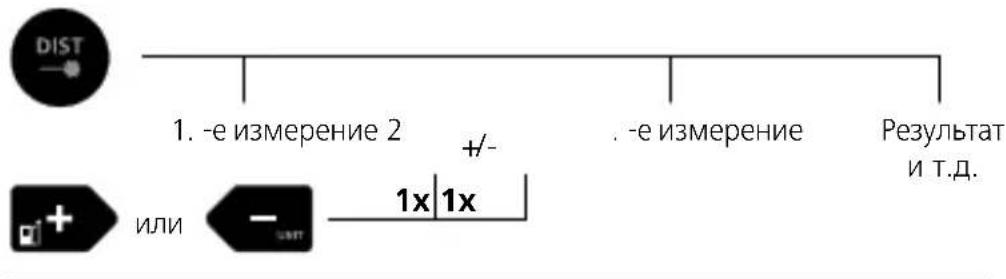

Сложение и вычитание длин, площадей и объемов:

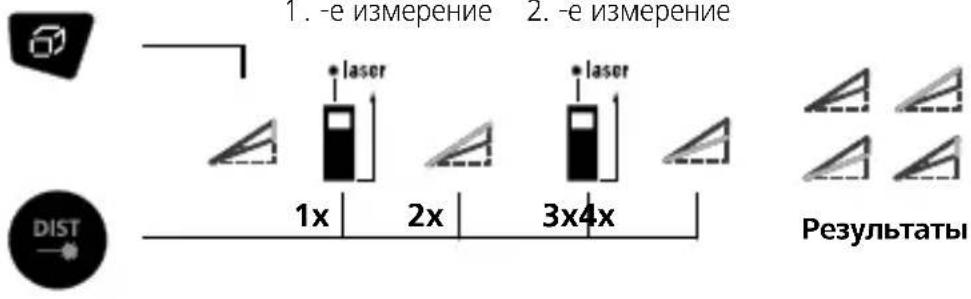

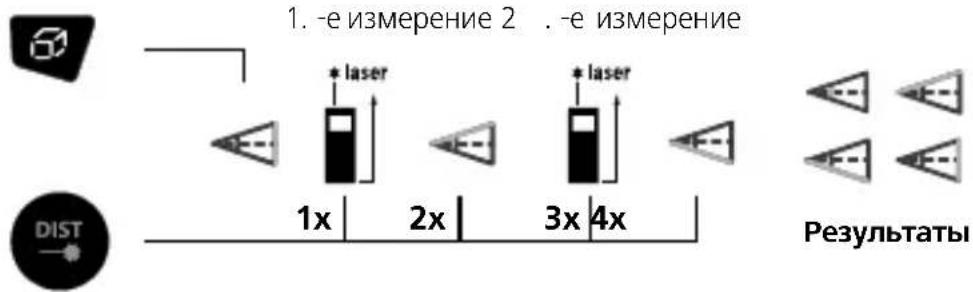

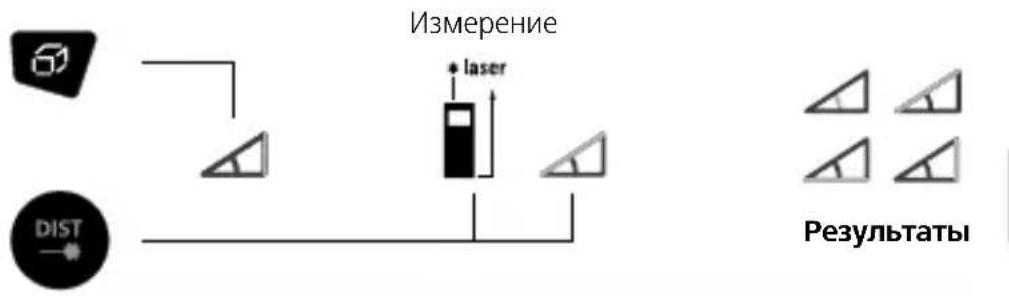

Функция определения угла 1 / 2 / 3:
Результаты измерений определяются автоматически с помощью датчика наклона с диапазоном 360°.
Поверхностью начала отсчета при измерении углов служит обратная сторона прибора.
1:
2:
Laserliner
3:
Цифровой уровень:
Цифровой уровень предназначен для выравнивания измерения прибора по горизонтали.
Функция памяти:
В приборе имеется 50 ячеек памяти.
Включение Digital Connection:
После включения на дисплее появляется значок Digital Connection (h). Когда функция активна, мобильное устройство может подключаться к измерительному прибору с помощью приложения.
В приборе предусмотрено цифровое соединение, позволяющее осуществлять передачу данных по радиоканалу на мобильные конечные устройства с радиоинтерфейсом (например, смартфоны, планшеты).
С системными требованиями для цифрового соединения можно ознакомиться на https://packd.li/ble/v2
Устройство может устанавливать радиосвязь с другими устройствами, совместимыми со стандартом беспроводной связи IEEE 802.15.4.
Стандарт беспроводной связи IEEE 802.15.4 — это протокол передачи данных для беспроводных персональных сетей (WPAN).
Радиус действия до оконечного устройства составляет макс. 10 м и в значительной мере зависит от окружающих условий, например, толщины и состава стен, источников радиопомех, а также от характеристик приема / передачи оконечного устройства.
Приложение (App)
Для использования цифрового соединения требуется приложение.
Приложение можно загрузить в соответствующих магазинах мобильных приложений (в зависимости от конечного устройства):
Убедитесь в том, что радиоинтерфейс мобильного конечного устройства активирован.
После запуска приложения и активации цифрового соединения можно установить соединение между конечным мобильным устройством и измерительным прибором. Если приложение обнаруживает несколько активных измерительных приборов, выберите подходящий.
При следующем запуске соединение с этим измерительным прибором будет устанавливаться автоматически.
Код ошибки:
Er101: Поменять батарею
Er104: Ошибка в расчетах
Er155: За пределами диапазона измерений
Er157: Принятый сигнал слишком слаб
Er159: Окружающий свет слишком сильный
Er194: За пределами диапазона отображения
Laserliner
Важные правила
– Лазер указывает точку, до которой выполняется измерение. Наличие предметов на пути лазерного луча не допускается.
- При измерении прибор вносит поправку с учетом различных температур в помещениях. Поэтому необходимо предусмотреть короткое время для адаптации прибора при его переносе в помещение, температура в котором значительно отличается от температуры предшествующего помещения.
– Вне помещения с прибором можно работать лишь ограниченно; использование при интенсивном солнечном свете не допускается.
– Дождь, туман и снег во время измерений на свежем воздухе могут повлиять или исказить результаты измерений.
– В неблагоприятных условиях, например, при наличии плохо отражающих поверхностей макс. отклонение может составлять более 3 мм.
- Ковровые покрытия на полах, мягкая обивка мебели и портьеры не обеспечивают оптимального отражения лазера. Следует использовать гладкие светлые поверхности.
– При измерении через стекло (оконные стекла) возможно искажение результатов измерений.
– Функция экономии энергии автоматически отключает прибор.
– Очистка прибора производится мягкой тканью. Не допускайть попадания воды внутрь корпуса.
Информация по обслуживанию и уходу
Все компоненты очищать слегка влажной салфеткой; не использовать чистящие средства, абразивные материалы и растворители. Перед длительным хранением прибора обязательно вынуть из него батарею/батареи. Прибор хранить в чистом и сухом месте.
Калибровка
Для обеспечения точности результатов измерений и функциональности следует регулярно проводить калибровку и проверку измерительного прибора. Мы рекомендуем интервалы калибровки один год. Вы можете получить консультацию по этому вопросу у вашего продавца или сотрудников службы поддержки UMAREX-LASERLINER.
Технические характеристики (Подлежит техническим изменениямбез предварительного извещения. 24W16)
| Точность (типичный)* ± 1,5 мм | |
| Область измерения нутри** 0,05 м - 100 м | |
| Класс лазеров | 2 / < 1 мВт (EN 60825-1:2014/A11:2021 / EN 50689-1:2021) |
| Длина волны лазера 635 нм | |
| Память 50 ячеек памяти | |
| Класс защиты IP 65 | |
| Автоматическое отключение | 30 сек - лазер / 3 мин - прибор |
| Питающее напряжение Литий-ионный аккумулятор 3,7 В / 0,7 Ач | |
| Рабочие условия | -10°C ... 40°C, Влажность воздуха макс. 20 ... 85% rН, без образования конденсата, Рабочая высота не более 2000 м над уровнем моря |
| Условия хранения | -20°C ... 70°C, Влажность воздуха макс. 80% rН |
| Размеры (Ш x В x Г) 54 x 126 x 27 мм | |
| Вес 122 г (вкл. аккумуляторный блок) | |
* Расстояние при измерении до 10 м при хорошо отражающей целевой поверхности и комнатной температуре. Погрешность измерений может увеличиться на ± 0,2 мм/м при целевых поверхностях со слабой отражающей способностью.
** при max. 5000 люкс
Предписания ЕС и Великобритании и утилизация
Прибор соответствует всем необходимым требованиям, регламентирующие свободный товарооборот на территории ЕС и Великобритании.
Данное изделие, включая комплектующие принадлежности и упаковку, является электрическим устройством, которое согласно директивам ЕС и Великобритании о старых электрических и электронных устройствах, элементах питания, аккумуляторах и упаковочных материалах должно быть передано на утилизацию экологически безопасным способом с целью получения ценного сырья. Электрические приборы, батарейки и упаковка не относятся к бытовым отходам. Потребители по закону обязаны бесплатно сдавать использованные батарейки и аккумуляторы в специализированные общественные пункты сбора отходов, либо по месту продажи или в службу технической поддержки. Извлеките батарейку с помощью обычных инструментов, не разрушая её, и сдайте в специальный пункт сбора, прежде чем отправите прибор на утилизацию. По всем вопросам об извлечении батареек обращайтесь в сервисный отдел UMAREX-LASERLINER. Информацию о пунктах сбора и утилизации отходов можно получить в администрации по месту жительства. Соблюдайте инструкции по утилизации и правила техники безопасности в пунктах приёма отходов.
Другие правила техники безопасности и дополнительные https://packd.li/ll/ans/in
