DistanceMaster Plus - Pointeur laser Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télémètre laser
Marque	Laserliner
Modèle	DistanceMaster Plus
Catégorie	Pointeur laser
Précision typique	±1,5 mm (jusqu'à 10 m sur cible réfléchissante)
Plage de mesure (intérieur)	0,05 m – 100 m
Classe laser / Puissance	2 / < 1 mW, 635 nm
Alimentation	Pack d'accus Li-ion 3,7 V / 0,7 Ah
Dimensions (L x H x P)	54 x 126 x 27 mm
Poids (avec accus)	122 g
Mémoire	50 emplacements
Indice de protection	IP65
Arrêt automatique	Laser : 30 s, Appareil : 3 min
Conditions de travail	-10°C à 40°C, HR max 85%
Conditions de stockage	-20°C à 70°C, HR max 80%
Fonctions principales	Mesure de longueur, surface, volume, surfaces murales, Pythagore, mesure continue mini/maxi, addition/soustraction, bulle numérique, angle 360°, connexion numérique (Bluetooth)
Entretien et nettoyage	Chiffon doux légèrement humide, pas de produits agressifs
Sécurité	Laser classe 2 : ne pas regarder dans le faisceau, éviter les instruments optiques
Pièces détachées et réparabilité	Accu remplaçable, contacter le SAV UMAREX-LASERLINER
Informations générales	Conforme aux directives UE et GB, recyclage obligatoire

FOIRE AUX QUESTIONS - DistanceMaster Plus Laserliner

Comment mesurer une surface avec le DistanceMaster Plus ?

Pour mesurer une surface, activez la fonction mesure de surface (touche 2x). Effectuez la première mesure de la longueur, puis la seconde de la largeur. L'appareil calcule et affiche automatiquement la surface en m².

Comment utiliser la fonction Pythagore ?

La fonction Pythagore permet de mesurer une distance inaccessible par triangulation. Sélectionnez la fonction Pythagore (touche Fonction angle 1, 2 ou 3). Suivez les instructions : mesurez les deux distances connues, l'appareil calcule la distance recherchée.

Que signifie le code d'erreur Er101 ?

Le code Er101 indique que les piles (ou l'accu) sont presque vides. Remplacez ou rechargez l'accu rapidement. Si l'erreur persiste, contactez le SAV.

Comment connecter le télémètre à un smartphone ?

Activez la connexion numérique (touche v). Sur votre smartphone, activez le Bluetooth et ouvrez l'application Laserliner (téléchargeable depuis les stores). L'appareil apparaît dans la liste, sélectionnez-le pour connecter.

Comment changer l'unité de mesure (mètres/pouces/pieds) ?

Appuyez sur la touche +/- (ou la touche dédiée à l'unité) pendant 2 secondes pour basculer entre m (mètres), inch (pouces) et ft (pieds). L'écran affiche l'unité active.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux légèrement humide pour nettoyer l'appareil. N'utilisez pas de produits nettoyants, de solvants ou de produits abrasifs. Assurez-vous que l'eau ne pénètre pas dans le boîtier.

Quelle est la précision réelle du DistanceMaster Plus ?

La précision typique est de ±1,5 mm jusqu'à 10 m sur une surface cible bien réfléchissante à température ambiante. Au-delà ou dans de mauvaises conditions (fort ensoleillement, surface peu réfléchissante), l'écart peut atteindre ±0,2 mm/m.

Peut-on mesurer à travers du verre ?

Non, les mesures à travers du verre (fenêtres) peuvent être faussées. Le laser ne traverse pas correctement le verre et peut donner des résultats erronés. Mesurez toujours sur des surfaces opaques.

Comment stocker l'appareil quand je ne l'utilise pas ?

Retirez l'accu si le stockage dépasse plusieurs semaines. Stockez l'appareil dans un endroit sec et propre, à l'abri des températures extrêmes (entre -20°C et 70°C) et de l'humidité (HR max 80%).

Que faire si l'appareil ne s'allume plus ?

Vérifiez d'abord la charge de l'accu (branchez le chargeur fourni). Si l'appareil ne réagit pas, essayez de réinitialiser en maintenant le bouton Marche/Arrêt enfoncé 10 secondes. Si le problème persiste, contactez le service après-vente UMAREX-LASERLINER.

MODE D'EMPLOI DistanceMaster Plus Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et donnez-les à la personne à laquelle vous remettez le produit.

Utilisation conforme

Ce télémètre laser permet d'additionner et de soustraire les distances, les surfaces et les volumes. La fonction Pythagore convient pour les mesures indirectes effectuées sur des endroits difficiles d'accès. L'interface de connexion numérique permet de transférer les données mesurées sur un smartphone.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Conserver l'appareil de mesure hors de la portée des enfants. Les ranger hors de portée des enfants.
• Les transformations ou modifications de l'appareil ne sont pas autorisées, et annuleraient l'homologation et les spécifications de sécurité.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes ni à de l'humidité ou à des vibrations importantes.
• Ne plus utiliser l'appareil lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus, lorsque le niveau de charge de la pile est bas et lorsque l'appareil est endommagé.
• Faire attention lors de l'utilisation à l'extérieur à n'utiliser l'appareil que dans les conditions météorologiques adéquates et/ou en prenant les mesures de sécurité appropriées.
• Prière de tenir compte des mesures de sécurité de l'administration locale et/ou nationale relative à l'utilisation correcte de l'appareil.

Consignes de sécurité

Utilisation des lasers de classe 2

Rayonnement laser! Ne pas regarder dans le faisceau. Appareil à laser de classe 2 < 1 mW · 635 nm

EN 60825-1:2014/A11:2021 / EN 50689-1:2021

• Attention : Ne pas regarder le rayon direct ou réfléchi.
• Ne pas diriger le rayon laser sur des personnes.
• Si le rayonnement laser de la classe 2 touche les yeux, fermez délibérément les yeux et tournez immédiatement la tête loin du rayon.
• Il est interdit de manipuler (modifier) le dispositif laser.
• Ne jamais regarder le faisceau laser ni les réflexions à l'aide d'instruments optiques (loupe, microscope, jumelles, etc.).

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.
• L'utilisation de l'instrument de mesure à proximité de tensions élevées ou dans des champs alternatifs électromagnétiques forts peut avoir une influence sur la précision de la mesure.

Consignes de sécurité

Comportement à adopter lors de rayonnements radio RF

• L'appareil de mesure est doté d'une interface radio.
• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive RED 2014/53/UE.
• Umarex GmbH & Co. KG déclare par la présente que le type d'appareil radio DistanceMaster Plus 100 est conforme aux principales exigences et aux autres dispositions de la directive européenne pour les équipements radioélectriques 2014/53/UE (RED). Il est possible de consulter le texte complet de la déclaration de conformité UE à l'adresse Internet suivante : https://packd.li/ll/ans/in

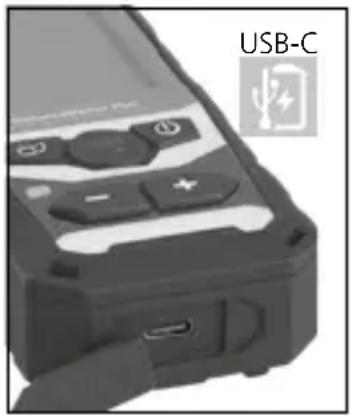

Utilisation de l'accu Li-ion

• N'utiliser le chargeur / l'appareil secteur que dans des pièces fermées, ne les exposer ni à l'humidité ni à la pluie car il y a sinon un risque de décharge électrique.
• Avant utilisation de l'appareil, il convient de recharger complètement l'appareil.
• Brancher le bloc d'alimentation secteur/ chargeur au secteur et au connecteur femelle du pack d'accus de l'appareil. Veuillez utiliser uniquement le bloc d'alimentation

électrique/chargeur joint à l'appareil. Le droit à la garantie expire en cas d'utilisation d'un bloc d'alimentation électrique/ chargeur non adapté.

- Après avoir branché le câble de recharge, un symbole de batterie composé de barres animées s'affiche à l'écran pendant toute la durée de la recharge. Le chargement est terminé quand toutes les barres sont pleines et fixes.

L'instrument est équipé d'un accu remplaçable. Communiquez avec votre distributeur ou le service après-vente d'UMAREX-LASERLINER.

Laserliner

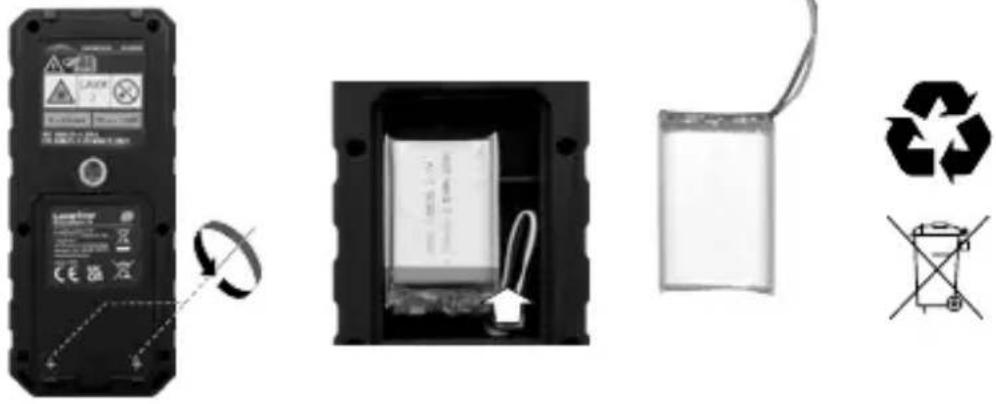

Démontage de la batterie

a Affichage de la sélection des fonctions
b Plan de mesure (référence) arrière / filetage / avant
c Zu messende Strecke
d Mesure continue mini./maxi.
e Valeurs mesurées / résultats de mesure / dysfonctionnement
f Angle d'inclinaison appareil
g Symbole des piles
h Digital Connection activée
i Valeurs intermédiaires / valeurs mini./maxi.
j Addition / Soustraction
k Mesure en m / inch / ft
I Mesure de la longueur
m Mesure continue mini./maxi.
n Mesure de la surface
o Mesure des surfaces murales
p Mesure du volume
q Fonction d'angle 1
r Fonction d'angle 2
s Fonction d'angle 3
t Bulle numérique
u Mémoire
v Digital Connection

DistanceMaster Plus 100

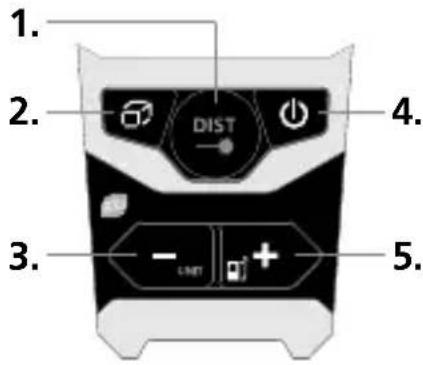

CLAVIER :

1. MARCHE / mesurer / mesure continue mini./maxi.
2. Funktionsmenü
3. Soustraction / mesure en m / inch / ft
4. Suppression des dernières valeurs mesurées / ARRÊT
5. Addition / Plan de mesure (référence) arrière / filetage / avant

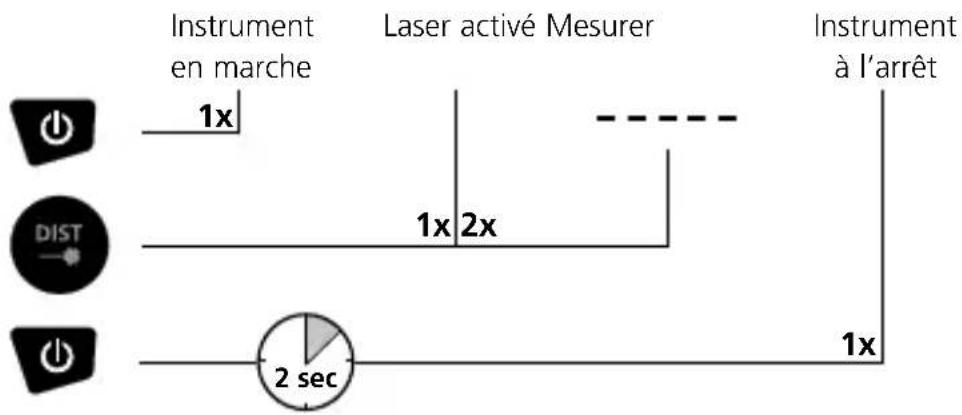

Mise en marche, mesure et arrêt :

Changer d'unité de mesure : m / inch / ft

Effacer la dernière valeur mesurée :

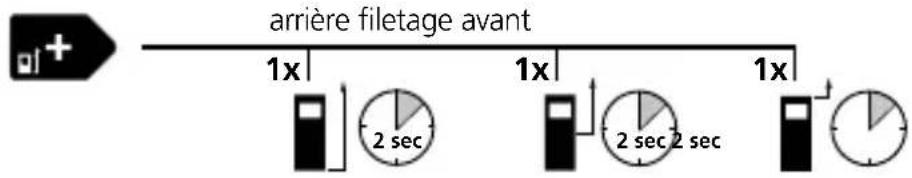

Commutation au plan de mesure (référence) :

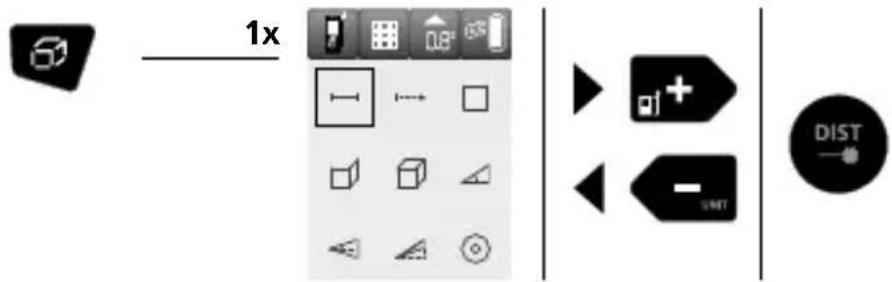

Commutation entre les fonctions :

Laserliner

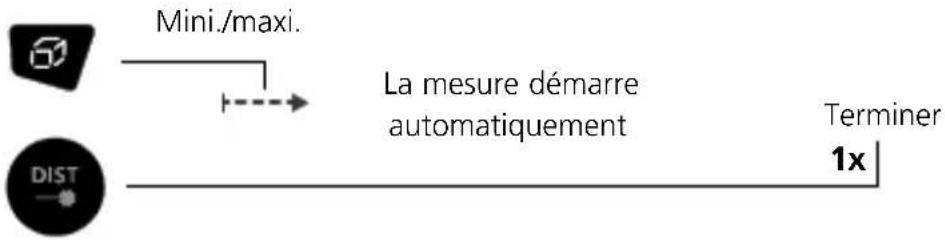

Mesure continue mini./maxi.:

L'écran à cristaux liquides indique la valeur maximale (max.), la valeur minimale (min.) et la valeur actuelle.

Mesure de la longueur :

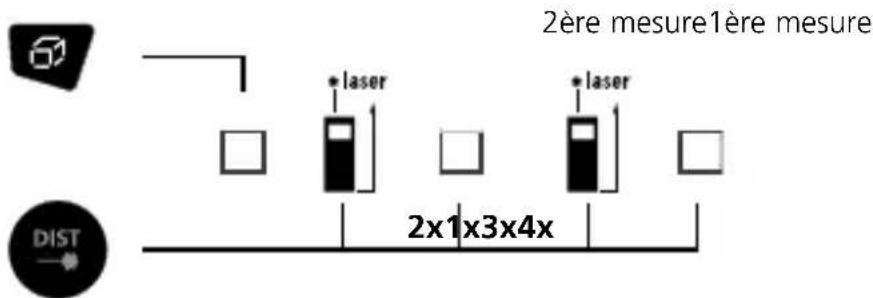

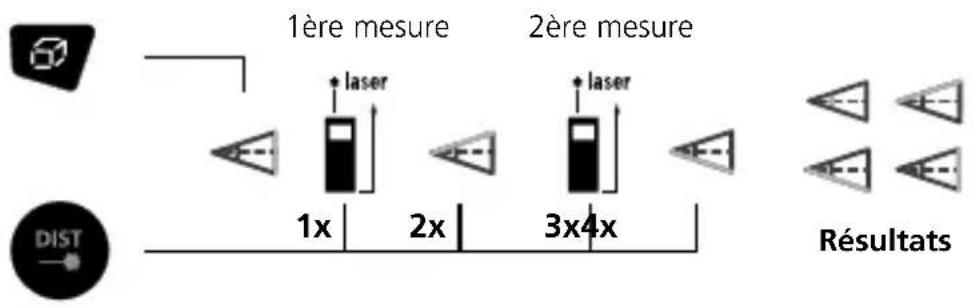

Mesure de la surface :

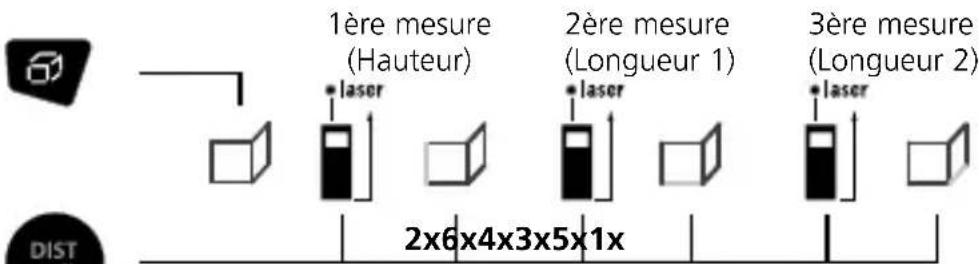

Mesure des surfaces murales:

1ère surface = hauteur x longueur 1 2ème surface = (hauteur x longueur 2) + 1ère surface, etc.

Cette fonction permet d'additionner automatiquement des surfaces murales de même hauteur. Après la mise en marche du laser, la 1re mesure doit permettre de déterminer la hauteur de la pièce, laquelle servira de hauteur de référence pour tous les autres calculs de surface. À partir de la deuxième mesure, seule la mesure de longueur associée devra être saisie. Chaque résultat de calcul de surface est additionné au précédent.

DistanceMaster Plus 100

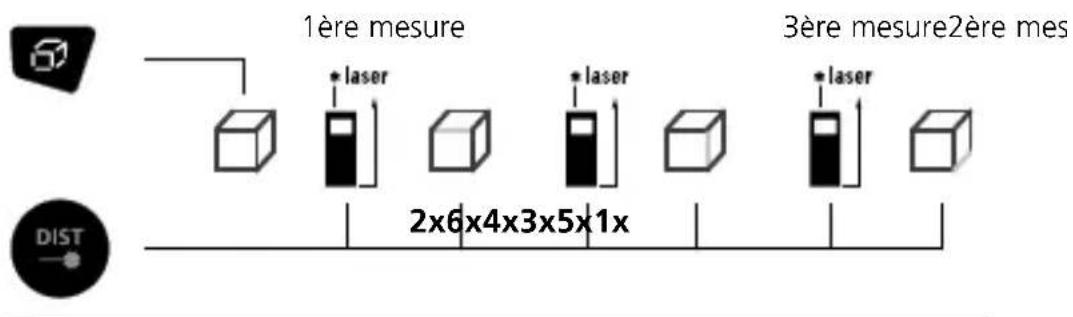

Mesure du volume :

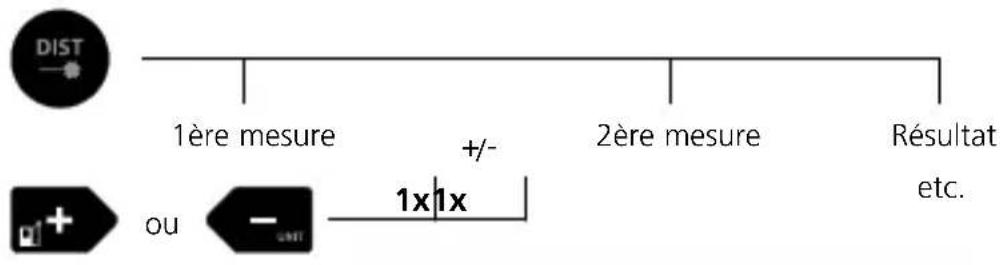

Additionner et soustraire des longueurs, des surfaces et des volumes :


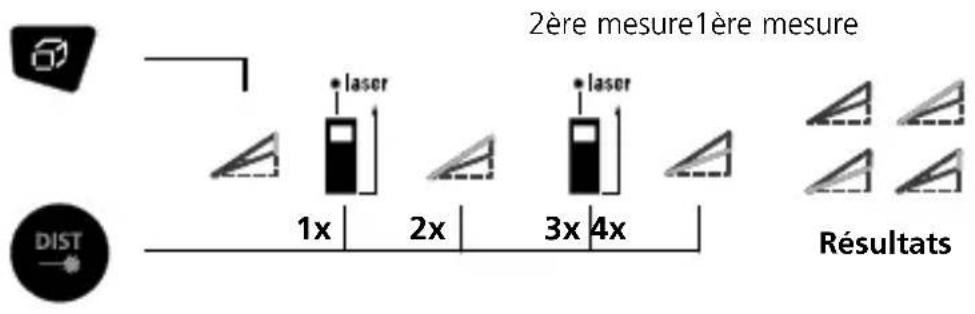

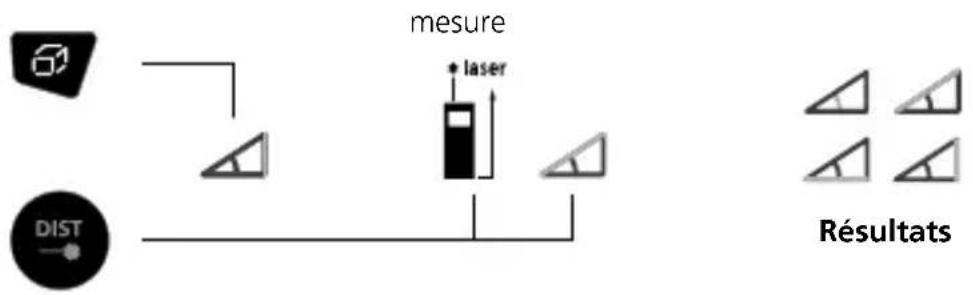

Fonction d'angle 1 / 2 / 3:

Les résultats de mesure sont calculés automatiquement par le capteur d'inclinaison 360°.

La face arrière de l'appareil sert de surface de référence pour la mesure des angles.

1:

2:

Laserliner

3:

Bulle numérique :

La bulle numérique sert à aligner horizontalement l'appareil de mesure.

Fonction de mémorisation :

L'instrument dispose de 50 emplacements de mémoire.

Le symbole Digital Connection apparaît après activation à l'écran (h). Si la fonction est active, un appareil mobile peut se connecter à l'appareil de mesure par l'intermédiaire d'une application.

Transmission des données

L'appareil est doté d'une connexion numérique qui permet la transmission radio des données aux terminaux mobiles équipés d'une interface radio (p. ex. smartphone, tablette).

Vous trouverez les conditions requises du système pour une connexion numérique à l'adresse https://packd.li/ble/v2

L'appareil peut établir une connexion radio avec les appareils compatibles avec la norme radio IEEE 802.15.4. La norme radio IEEE 802.15.4 est un protocole de transmission pour les réseaux locaux personnels sans fil (Wireless Personal Area Networks (WPAN)).

La portée est d'une distance maxi de 10 m de l'appareil mobile et dépend fortement des conditions ambiantes, comme p. ex. l'épaisseur et la composition des murs, des sources de brouillage ainsi que des propriétés de transmission / réception de l'appareil.

Application (App)

Une application est nécessaire pour pouvoir utiliser la connexion numérique. Vous pouvez la télécharger à partir du store correspondant au terminal mobile :

Vérifiez que l'interface radio du terminal mobile est activée.

Une fois l'application lancée et la connexion numérique activée, il est possible de connecter un terminal mobile avec l'appareil de mesure. Si l'application détecte plusieurs instruments de mesure actifs, choisissez l'instrument adapté.

Au démarrage suivant, cet instrument de mesure peut être connecté automatiquement.

Code erreur :

Er101: Echanger les piles

Er104: Erreur de calcul

Er155: En dehors de la plage de mesure

Er157: Le signal reçu est trop faible

Er159: La lumière ambiante est trop forte

Er194: Hors de la plage d'affichage

Laserliner

Remarques importantes

• Le laser affi che le point jusqu'auquel la mesure sera effectuée. Aucun objet ne doit se dépasser dans le champ du rayon laser.
• Pendant la mesure, l'instrument compense les écarts de température ambiante. En cas d'écarts de température importants, tenez compte d'une courte période d'adaptation suite au changement de lieu.
• L'utilisation de l'instrument à l'extérieur est limitée et il n'est pas possible de l'utiliser en cas de fort ensoleillement.
• La pluie, le brouillard et la neige peuvent influencer voire fausser les mesures à l'air libre.
• L'écart peut être supérieur à 3 mm en cas de mauvaises conditions de mesure par ex. en cas de surfaces à mauvaise réflexion.
• Les tapis, les sièges rembourrés ou les rideaux ne renvoient pas le rayon laser de manière optimale. Utiliser des surfaces lisses.
• Dans le cas de mesures à travers du verre (vitres), il est possible que les résultats de mesure soient faussés.
• Une fonction d'économie d'énergie éteint automatique l'instrument.
• Nettoyage avec une lingette douce. L'eau ne doit pas pénétrer dans le boîtier.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Calibrage

Il est nécessaire de calibrer et de contrôler régulièrement l'instrument de mesure afin d'en garantir la précision et le fonctionnement. Nous recommandons de le calibrer tous d'un an. Pour cela, communiquez au besoin avec votre distributeur ou le service après-vente d'UMAREX-LASERLINER.

Données techniques (Sous réserve de modifications techniques. 24W16)

Précision (typique)* ± 1,5 mm
Plage de mesure à l'intérieur**	0,05 m - 100 m
Laser classer	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689-1:2021)
Longueur de l'onde laser 635	nm
Mémoire 50 emplacements de mémoire
Indice de protection IP 65
Arrêt automatique 30 secondes laser / 3 min appareil
Alimentation électrique Pack d'accus Li-lons 3,7V / 0,7Ah
Conditions de travail	-10°C ... 40°C, humidité relative de l'air max. 20 ... 85% RH, non condensante, altitude de travail max. de 2 000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-20°C ... 70°C, humidité relative de l'air max. 80% h.r.
Dimensions (L x H x P) 54 x 126 x 27 mm
Poids 122 g (pack d'accu inclus)

* jusqu'à une distance de 10 m avec une surface cible bien réfléchissante et à température ambiante. L'écart de mesure peut atteindre ± 0,2 mm/m en cas de plus grandes distances et de conditions de mesure moins favorables, comme par ex. en cas de fort ensoleillement ou de surfaces cibles à faible réflexion.
** à 5000 lx max.

Réglementations UE et GB et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne et au Royaume-Uni.

Ce produit, y compris les accessoires et l'emballage, est un appareil électrique qui doit faire l'objet d'un recyclage respectueux de l'environnement conformément aux directives européennes et du Royaume-Uni sur les anciens appareils électriques et électroniques, les piles et les emballages afin de récupérer les matières premières précieuses. Ne pas jeter les appareils électriques, les batteries et l'emballage avec les ordures ménagères. Les consommateurs sont tenus de rapporter à un centre public de collecte les piles et les batteries usagées, à un lieu de vente ou au service aprèsvente technique où elles sont récupérées à titre gratuit.

Il faut enlever la pile de l'appareil en faisant attention à ne pas endommager l'appareil en utilisant un outil disponible dans le commerce et la jeter dans une collecte séparée avant de mettre l'appareil au rebut. Pour toute question concernant le retrait de la pile, veuillez contacter le service après-vente de la société UMAREX-LASERLINER. Veuillez vous renseigner auprès de votre commune sur les points de collecte appropriés et tenez compte des consignes de sécurité et de mise au rebut respectives des points de collecte.

Autres remarques complémentaires et consignes de sécurité sur

Cet appareil et ses cordons se recyclent

À DÉPOSER EN MAGASIN

À DÉPOSER EN DÉCHÈTERIE

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !
