Produkttyp	Laser-Entfernungsmesser
Marke	Laserliner
Modell	DistanceMaster Plus
Kategorie	Laserpointer
Typische Genauigkeit	±1,5 mm (bis 10 m auf reflektierendem Ziel)
Messbereich (innen)	0,05 m – 100 m
Laserklasse / Leistung	2 / < 1 mW, 635 nm
Stromversorgung	Li-Ion-Akku-Pack 3,7 V / 0,7 Ah
Abmessungen (L x H x T)	54 x 126 x 27 mm
Gewicht (mit Akku)	122 g
Speicher	50 Speicherplätze
Schutzart	IP65
Automatische Abschaltung	Laser: 30 s, Gerät: 3 min
Arbeitsbedingungen	-10°C bis 40°C, max. rel. Luftfeuchtigkeit 85%
Lagerbedingungen	-20°C bis 70°C, max. rel. Luftfeuchtigkeit 80%
Hauptfunktionen	Längen-, Flächen-, Volumen-, Wandflächenmessung, Pythagoras, kontinuierliche Messung Min/Max, Addition/Subtraktion, digitale Wasserwaage, 360°-Winkelmessung, digitale Verbindung (Bluetooth)
Pflege und Reinigung	Weiches, leicht feuchtes Tuch, keine aggressiven Reinigungsmittel
Sicherheit	Laser Klasse 2: Nicht in den Strahl blicken, optische Instrumente vermeiden
Ersatzteile und Reparierbarkeit	Austauschbarer Akku, Kontaktieren Sie den Kundendienst von UMAREX-LASERLINER
Allgemeine Informationen	Konform mit EU- und GB-Richtlinien, Recycling vorgeschrieben

Häufig gestellte Fragen - DistanceMaster Plus Laserliner

Wie misst man eine Fläche mit dem DistanceMaster Plus?

Um eine Fläche zu messen, aktivieren Sie die Funktion Flächenmessung (Taste 2x). Führen Sie die erste Messung der Länge durch, dann die zweite der Breite. Das Gerät berechnet und zeigt automatisch die Fläche in m² an.

Wie verwende ich die Pythagoras-Funktion?

Die Pythagoras-Funktion ermöglicht die Messung einer unzugänglichen Entfernung durch Triangulation. Wählen Sie die Funktion Pythagoras (Taste Winkelfunktion 1, 2 oder 3). Befolgen Sie die Anweisungen: Messen Sie die beiden bekannten Entfernungen, das Gerät berechnet die gesuchte Entfernung.

Was bedeutet der Fehlercode Er101?

Der Code Er101 zeigt an, dass die Batterien (oder der Akku) fast leer sind. Ersetzen oder laden Sie den Akku schnell auf. Wenn der Fehler weiterhin besteht, kontaktieren Sie den Kundendienst.

Wie verbinde ich den Entfernungsmesser mit einem Smartphone?

Aktivieren Sie die digitale Verbindung (Taste v). Schalten Sie auf Ihrem Smartphone Bluetooth ein und öffnen Sie die Laserliner-App (in den App-Stores erhältlich). Das Gerät erscheint in der Liste, wählen Sie es aus, um die Verbindung herzustellen.

Wie ändere ich die Maßeinheit (Meter/Zoll/Fuß)?

Drücken Sie die Taste +/- (oder die für die Einheit vorgesehene Taste) 2 Sekunden lang, um zwischen m (Meter), inch (Zoll) und ft (Fuß) umzuschalten. Das Display zeigt die aktive Einheit an.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, leicht feuchtes Tuch, um das Gerät zu reinigen. Verwenden Sie keine Reinigungsmittel, Lösungsmittel oder Scheuermittel. Achten Sie darauf, dass kein Wasser in das Gehäuse eindringt.

Wie hoch ist die tatsächliche Genauigkeit des DistanceMaster Plus?

Die typische Genauigkeit beträgt ±1,5 mm bis 10 m auf einer gut reflektierenden Zielfläche bei Raumtemperatur. Darüber hinaus oder unter schlechten Bedingungen (starke Sonneneinstrahlung, wenig reflektierende Oberfläche) kann die Abweichung ±0,2 mm/m betragen.

Kann man durch Glas messen?

Nein, Messungen durch Glas (Fenster) können verfälscht werden. Der Laser durchdringt Glas nicht richtig und kann zu falschen Ergebnissen führen. Messen Sie immer auf undurchsichtigen Oberflächen.

Wie lagere ich das Gerät, wenn ich es nicht benutze?

Entfernen Sie den Akku, wenn die Lagerung mehrere Wochen überschreitet. Lagern Sie das Gerät an einem trockenen und sauberen Ort, geschützt vor extremen Temperaturen (zwischen -20°C und 70°C) und Feuchtigkeit (max. rel. Luftfeuchtigkeit 80%).

Was tun, wenn sich das Gerät nicht mehr einschalten lässt?

Überprüfen Sie zunächst die Akkuladung (schließen Sie das mitgelieferte Ladegerät an). Wenn das Gerät nicht reagiert, versuchen Sie einen Reset, indem Sie die Ein-/Aus-Taste 10 Sekunden lang gedrückt halten. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst von UMAREX-LASERLINER.

BEDIENUNGSANLEITUNG DistanceMaster Plus Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Bestimmungsgemäße Verwendung

Dieser Laser-Entfernungsmesser ist zum Messen, Addieren und Subtrahieren von Längen, Flächen und Volumen bestimmt. Die Pythagoras-Winkelfunktion eignet sich für indirekte Messungen an schwer erreichbaren Messorten. Über die Digital Connection-Schnittstelle lassen sich die Messdaten auf ein Smartphone übertragen.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Das Messgerät darf nicht in die Hände von Kindern gelangen. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist, sowie bei Beschädigungen des Gehäuses.
• Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter entsprechenden Witterungsbedingungen bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird.
• Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

EN 60825-1:2014/A11:2021 / EN 50689-1:2021

• Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
• Den Laserstrahl nicht auf Personen richten.
• Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
• Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
• Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.
• Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

Sicherheitshinweise

Umgang mit RF-Funkstrahlung

• Das Messgerät ist mit einer Funkschnittstelle ausgestattet.
• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie 2014/53/EU ein.
• Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp DistanceMaster Plus 100 den wesentlichen Anforderungen und sonstigen Bestimmungen der europäischen Richtlinie für Funkanlagen (Radio Equipment Richtlinie) 2014/53/EU (RED) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://packd.li/ll/ans/in

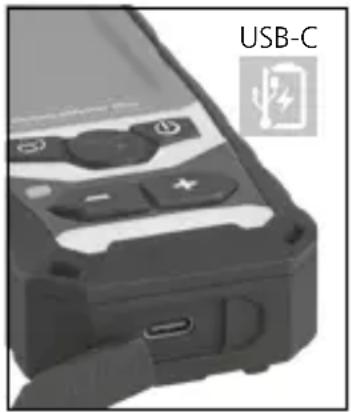

Handhabung Lithium-Ionen Akku

• Das Netz-/Ladegerät nur innerhalb geschlossener Räume verwenden, weder Feuchtigkeit noch Regen aussetzen, da ansonsten die Gefahr eines elektrischen Stromschlages besteht.
  – Vor Einsatz des Gerätes, Gerät voll aufladen.
• Netz-/Ladegerät mit dem Stromnetz und der Anschlussbuchse des Gerätes verbinden. Bitte nur das beiliegende Netz-/Ladegerät benutzen. Wenn ein falsches Netz-/Ladegerät verwendet wird, erlischt die Garantie.

- Nach Einstecken das Ladekabels erscheint ein Akku-Symbol mit aufsteigenden Balken für die gesamte Dauer des Ladevorgangs im Display. Sobald der Ladevorgang abgeschlossen ist, erscheint ein Akku-Symbol mit voller Balkenzahl.

Das Gerät verfügt über einen austauschbaren Akku. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

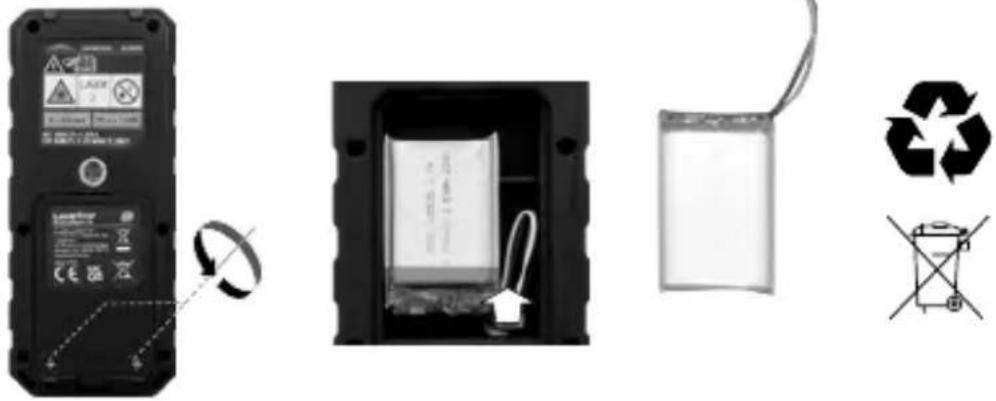

Ausbau des Akkus

a Anzeige Funktionsauswahl
b Messebene (Referenz) hinten / Gewinde / vorne
c Zu messende Strecke
d min/max-Dauermessung
e Messwerte / Messergebnisse / Fehlfunktion
f Neigungswinkel Gerät
g Batteriesymbol
h Digital Connection aktiviert
i Zwischenwerte / min/max-Werte
j Addition / Subtraktion
k Messeinheit m / inch / ft
I Längenmessung
m min/max-Dauermessung
n Flächenmessung
- Wandflächenaddition
p Volumenmessung
q Winkelfunktion 1
r Winkelfunktion 2
s Winkelfunktion 3
t digitale Libelle
u Speicher
v Digital Connection

DistanceMaster Plus 100

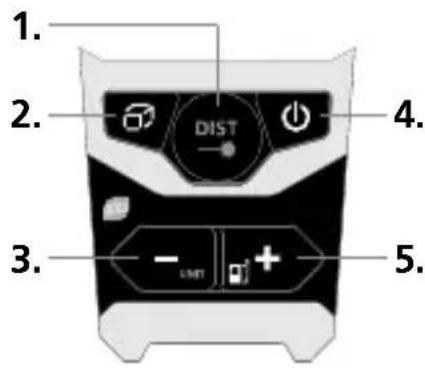

TASTATUR:

1. AN / Messen / min/max-Dauer-messung
2. Funktionsmenü
3. Subtraktion / Messeinheit m / inch / ft
4. Löschen der letzten Messwerte / AUS
5. Addition / Messebene (Referenz) hinten / Gewinde / vorne

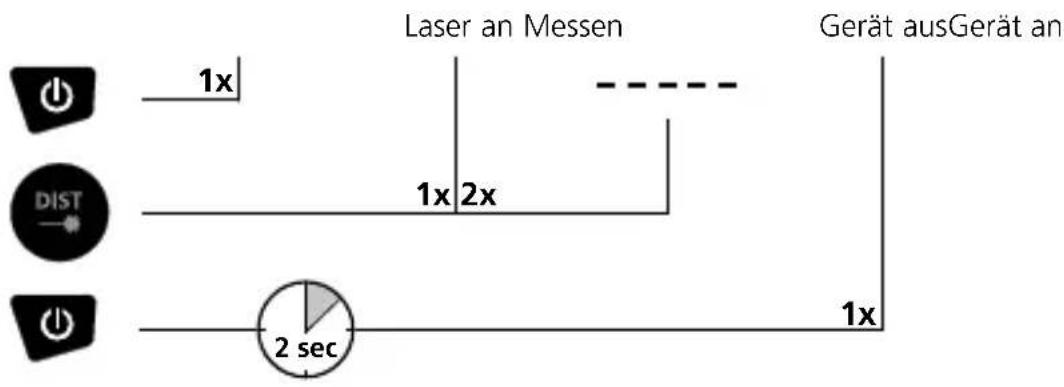

Einschalten, Messen und Ausschalten:

Messeinheit umschalten: m / inch / ft

Löschen des letzten Messwertes:

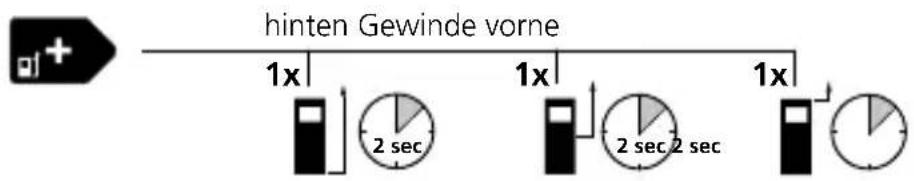

Messebene (Referenz) umschalten:


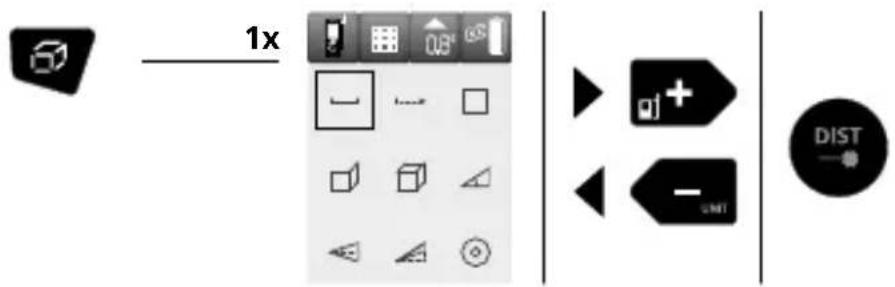

Funktionen umschalten:

Laserliner

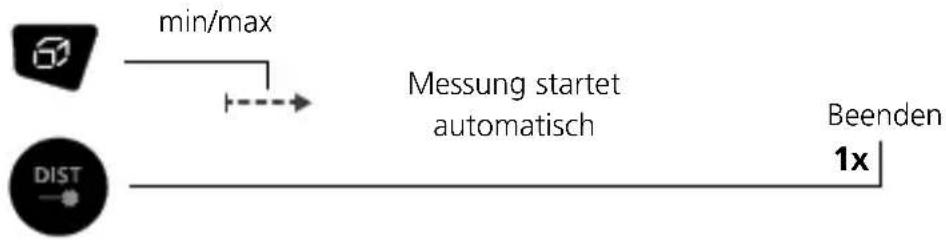

min/max-Dauermessung:

Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min) und den aktuellen Wert an.

Längenmessung:

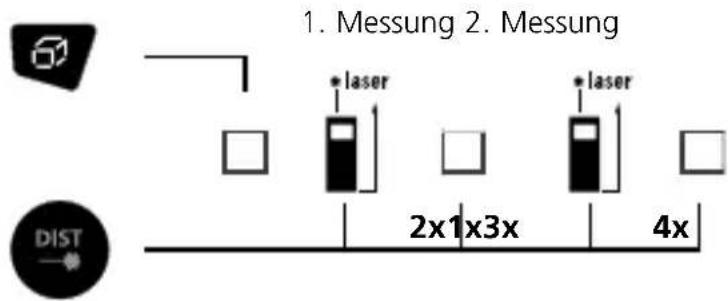

Flächenmessung:

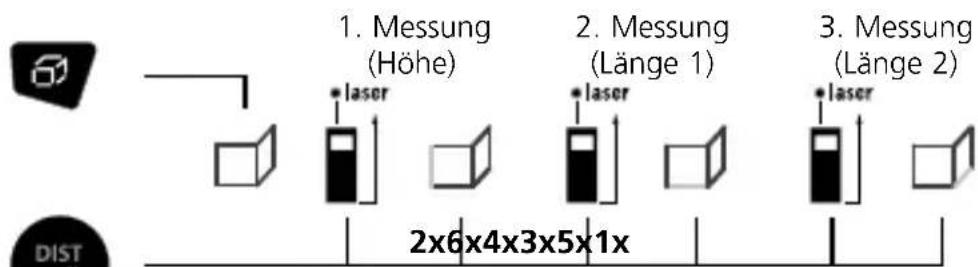

Wandflächenmessung:

1. Fläche = Höhe x Länge 1
2. Fläche = (Höhe x Länge 2) + 1. Fläche usw.

Diese Funktion eignet sich zum automatischen Addieren von Wandflächen mit gleicher Höhe. Nach dem Einschalten des Lasers muss mit der 1. Messung die Raumhöhe ermittelt werden, die bei allen weiteren Flächenberechnungen als Höhenmaß dient. Ab der zweiten Messung muss nur noch das jeweilige Längenmaß erfasst werden. Jedes Ergebnis der Flächenberechnung wird zu dem vorhergehenden addiert.

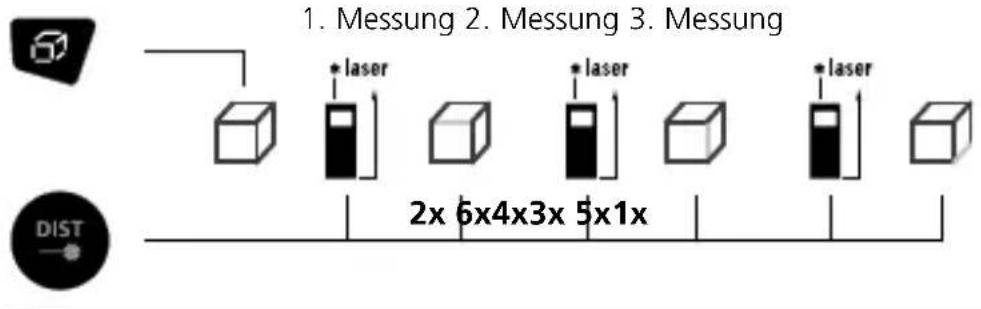

Volumenmessung:

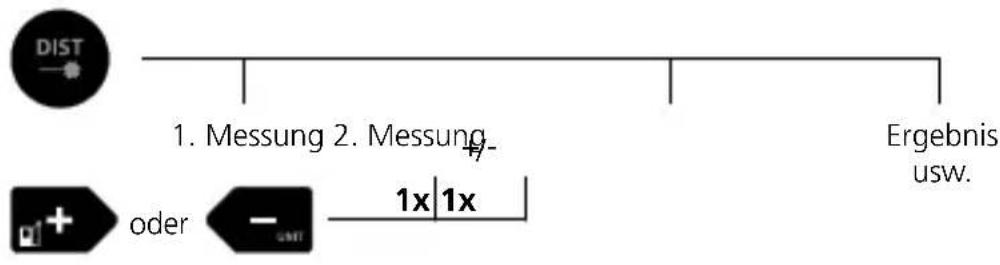

Addieren und Subtrahieren von Längen, Flächen und Volumen:

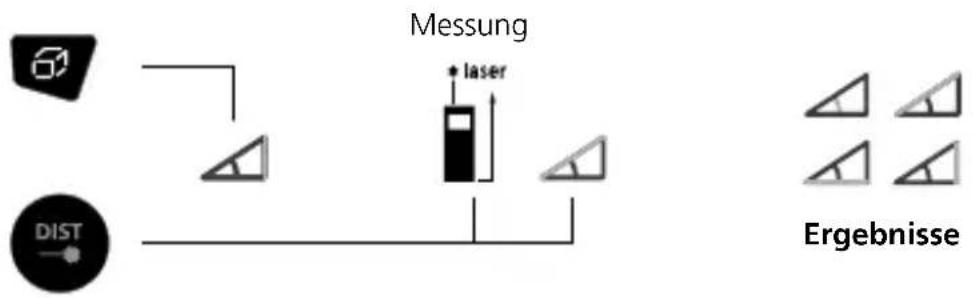

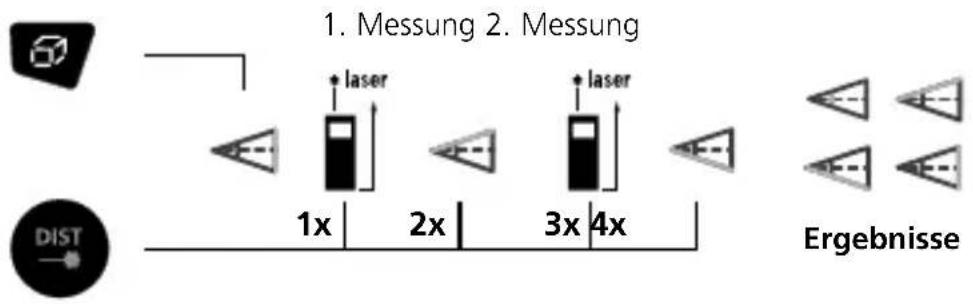

Winkelfunktion 1 / 2 / 3:

Die Messergebnisse werden durch den 360° Neigungssensor automatisch ermittelt.

Die Rückseite des Gerätes dient als Bezugsfläche für die Messung von Winkeln.

1:

2:

Laserliner

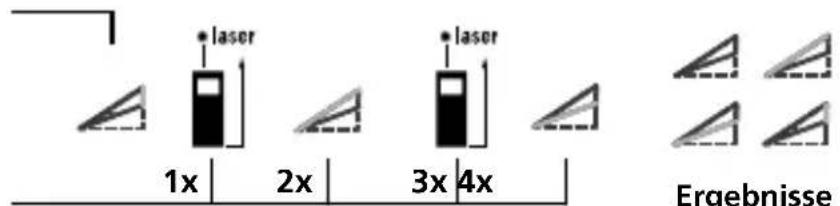

3:

1. Messung 2. Messung

Digitale Libelle:

Die digitale Libelle dient zur horizontalen Ausrichtung des Messgerätes.

Speicher-Funktion:

Das Gerät verfügt über 50 Speicherplätze.

Digital Connection aktivieren:

Das Digital Connection-Symbol erscheint nach Aktivierung im Display (h). Bei aktiver Funktion kann sich ein mobiles Endgerät mittels einer App mit dem Messgerät verbinden.

Datenübertragung

Das Gerät verfügt über eine Digital Connection, welche die Datenübertragung mittels Funktechnik zu mobilen Endgeräten mit Funkschnittstelle erlaubt (z.B. Smartphone, Tablet).

Die Systemvoraussetzung für eine Digital Connection finden Sie unter

Das Gerät kann eine Funkverbindung mit Funkstandard IEEE 802.15.4 kompatiblen Geräten aufbauen. Der Funkstandard IEEE 802.15.4 ist ein Übertragungsprotokoll für Wireless Personal Area Networks (WPAN). Die Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt und hängt stark von den Umgebungsbedingungen, wie z.B. der Dicke und Zusammensetzung von Wänden, Funkstörquellen, sowie den Sende-/Empfangseigenschaften des Endgerätes, ab.

Applikation (App)

Zur Nutzung der Digital Connection wird eine Applikation benötigt. Diese können Sie in den entsprechenden Stores je nach Endgerät herunterladen:

Achten Sie darauf, dass die Digital Connection-Schnittstelle des mobilen Endgerätes aktiviert ist.

Nach dem Start der Applikation und aktivierter Digital Connection kann eine Verbindung zwischen einem mobilem Endgerät und dem Messgerät hergestellt werden. Erkennt die Applikation mehrere aktive Messgeräte, wählen Sie das passende Messgerät aus.

Beim nächsten Start kann dieses Messgerät automatisch verbunden werden.

Fehlercode:

Er101: Batterien austauschen

Er104: Berechnungsfehler

Er155: Außerhalb des Messbereichs

Er157: Empfangenes Signal zu schwach

Er159: Umgebungslicht ist zu stark

Er194: Außerhalb des Anzeigebereichs

Laserliner

Wichtige Hinweise

• Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird. In den Laserstrahl dürfen keine Gegenstände hineinragen.
• Das Gerät kompensiert bei der Messung unterschiedliche Raum-temperaturen. Berücksichtigen Sie daher eine kurze Anpassungszeit bei Ortswechseln mit großen Temperaturunterschieden.
• Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und kann bei starker Sonneneinstrahlung nicht verwendet werden.
• Bei Messungen im Freien können Regen, Nebel und Schnee die Messergebnisse beeinflussen bzw. verfälschen.
• Bei ungünstigen Bedingung wie z.B. schlecht reflektierende Oberflächen kann die max. Abweichung größer als 3 mm betragen.
• Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal. Benutzen Sie glatte Oberflächen.
• Bei Messungen durch Glas (Fensterscheiben) können die Messergebnisse verfälscht werden.
• Eine Energiesparfunktion schaltet das Gerät automatisch ab.
• Reinigung mit einem weichen Tuch. Es darf kein Wasser in das Gehäuse eindringen.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr. Setzen Sie sich dazu bei Bedarf mit Ihrem Händler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Technische Daten (Technische Änderungen vorbehalten. 24W16)

Genauigkeit (typisch)* ± 1,5 mm
Messbereich (innen)** 0,05 m - 100 m
Laserklasse	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689-1:2021)
Laserwellenlänge 635 nm
Speicher 50 Speicherplätze
Schutzart IP 65
Automatische Abschaltung 30 Sek. Laser / 3 Min. Gerät
Stromversorgung Li-Ion Akkupack 3,7V / 0,7Ah
Arbeitsbedingungen	-10°C ... 40°C, Luftfeuchtigkeit max.20 ... 85% rH, nicht kondensierend,Arbeitshöhe max. 2000 m über NN(Normalnull)
Lagerbedingungen	-20°C ... 70°C, Luftfeuchtigkeit max.80% rH, nicht kondensierend
Abmessungen (B x H x T) 54 x 126 x 27 mm
Gewicht 122 g (inkl. Akkupack)

* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raumtemperatur. Bei schwach reflektierenden Zieloberflächen kann die Messabweichung um ± 0,2 mm/m steigen.
** bei max. 5000 Lux

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU und UK.

Dieses Produkt, inklusive Zubehör und Verpackung, ist ein Elektrogerät welches nach den europäischen und UK Richtlinien für Elektro- und Elektronik-Altgeräte, Batterien und Verpackungen einer umweltgerechten Wiederverwertung zugeführt werden muss, um wertvolle Rohstoffe zurückzugewinnen. Elektrogeräte, Batterien und Verpackung gehören nicht in den Hausmüll. Verbraucher sind gesetzlich verpflichtet verbrauchte Batterien und Akkus bei einer öffentlichen Sammelstelle, in einer Verkaufsstelle oder beim technischen Kundendienst kostenfrei abzugeben. Die Batterien sind ohne Werkzeugeinsatz entnehmbar und einer separaten Sammlung zuzuführen, bevor Sie das Gerät zur Entsorgung zurückgeben. Wenden Sie sich bei Fragen zur Entnahme der Batterie bitte an die Serviceabteilung von UMAREX-LASERLINER. Informieren Sie sich bitte bei Ihrer Gemeinde über entsprechende Entsorgungseinrichtungen und beachten Sie die jeweiligen Entsorgungs- und Sicherheitshinweise an den Annahmestellen.

Weitere Sicherheits- und Zusatzhinweise unter:

Er159: Umgebungslicht ist zu stark

Skift mellem funktioner:

Laserliner

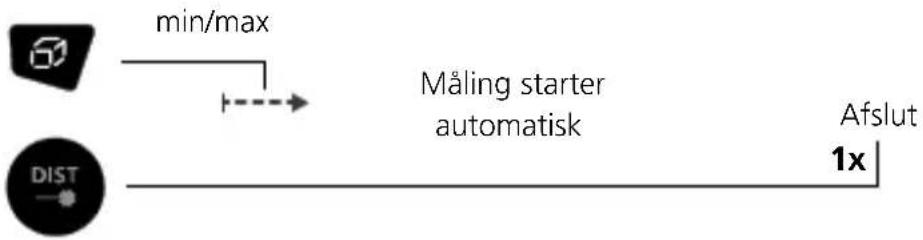

Min/max-kontinuerlig måling:

Vinkelfunktion 1 / 2 / 3:

Hukommelsesfunktion:

Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min) und den aktuellen Wert an.

c Zu messende Strecke

Poziomnica cyfrowa:

Vinkelfunktion 1 / 2 / 3:

Er101: Byt batterier

Er104: Beräkningsfel

Er101: Vyměňte baterie

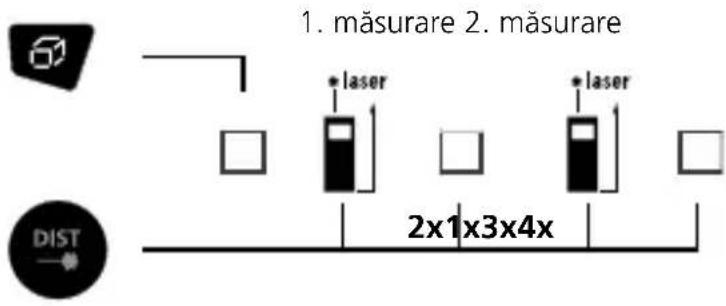

Măsurarea suprafetei:
