BEDIENUNGSANLEITUNG DistanceMaster 50 Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise" sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzubewahren und bei Weitergabe des Gerätes mitzugeben.

Bestimmungsgemäß Verwendung

Dieser Laser-Enternungsmesser ist zum Messen, Addieren und Subtrahieren von Längen, Flächen und Volumen bestimmt. Die Pythagoras-Winkelfunktion eignet sich für indirekte Messungen an schwer erreichbaren Messorten.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.

• Das Messgerätarf nicht in die Hände von Kindern gelangen. Vor Kindern unzugänglich aufbewahren.

• Umbauten oder Veränderungen am Gerät sind nicht gestattet, bzw. erlischt die Zulassung und die Sicherheitsspezifikation.

• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.

• Das Gerätarf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist, sowie bei Beschädigungen des Gehäuses.

• Achten Sie beim AuBeneinsatz darauf, dass das Gerät nur unter entspruchenden Witterungsbedingungen bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird.

• Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

EN 60825-1:2014/A11:2021 / EN 50689-1:2021

• Achtung: Nicht in den direkten oder reflektierten Strahl blichen.
• Den Laserstrahl nicht auf Personen richten.
• Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schlieben und der Kopf sofort aus dem Strahl zu bewegen.
• Manipulationen (Änderungen) an der Lasereinrichtung sind unzulässig.
• Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschrankungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Höhe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.
• Bei einem Einsatz in der Höhe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

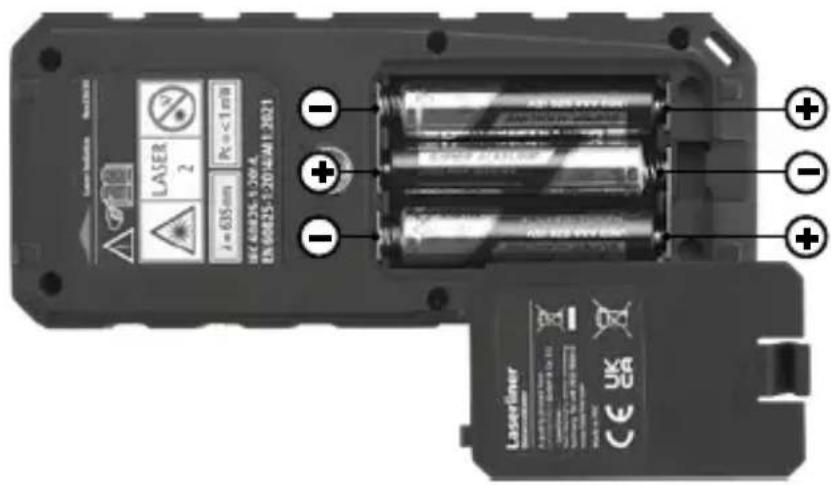

Batterien einlagen

Das Batteriefach öffnen und Batterien (3 x 1,5V LR03 (AAA)) gemäß den Installations symbolen einlagen. Dabei auf korrekte Polarität achten.

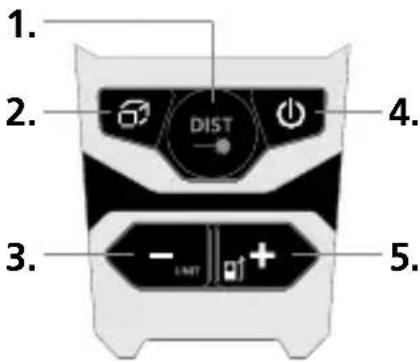

TASTATUR:

1. Messen / min/max-Dauermessung
2. Lange / Fläche / Volumen / Pythagoras 1 + 2 + 3 / Speicher
3. Subtraktion / Messeinheit m / inch / ft
4. AN / Löschen der letzten Messwerte / AUS
5. Addition / Messebene (Referenz) hinten / Gewinde / vorne

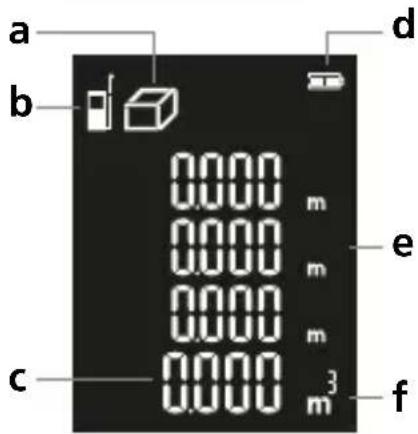

DISPLAY:

a Funktionsauswahl
b Messebene (Referenz) hinten / Gewinde / vorne
c Messwerte / Messergebnisse / Fehlfunktion
d Batteriesymbol
e Zwischenwerte
f Messeinheit m / inch / ft

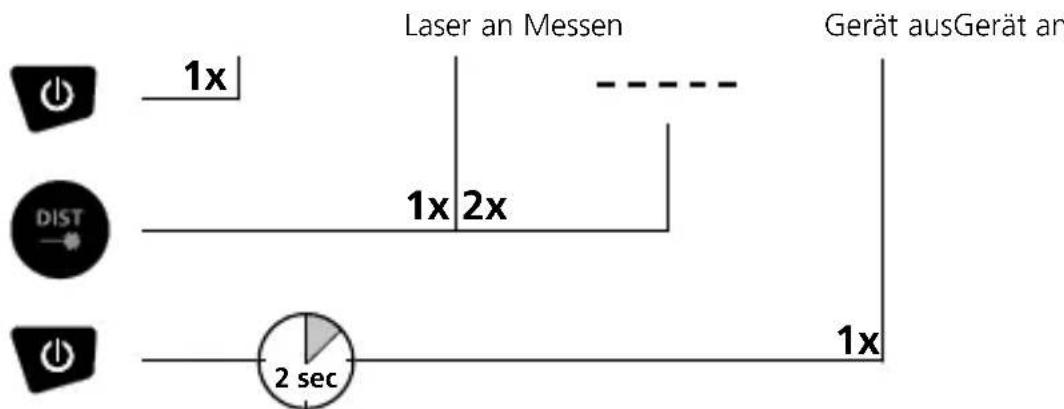

Einschalten, Messen und Ausschalten:

Messeinheit umschalten: m / inch / ft

Löschen des letzten Messwertes:

Messebene (Referenz) umschalten:

hinten Gewinde vorne

min/max-Dauermessung:

Dauermessung an

Beenden

Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min) und den aktuellen Wert an.

Längenmessung:

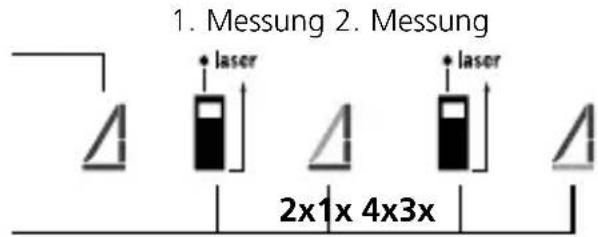

Flächenmessung:

1. Messung 2. Messung

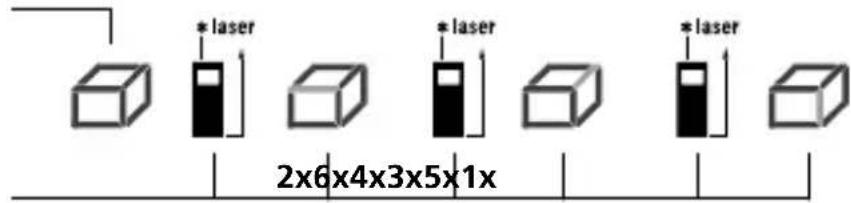

Volumemessung:

1. Messung 2. Messung 3. Messung

Addieren und Subtrahieren von Längen, Flächen und Volumen:

Ergebnis USW.

1x|1x

Pythagoras 1:

Laserliner

Pythagoras 2:

1. Messung

1x

1. Messung

3x

4x

1. Messung

5x

6x

Pythagoras 3:

1. Messung

1x

1. Messung

3x

1. Messung

4x

5x

Speicher-Funktion:

Das Gerät verfügbar über 50 Speicherplätze.

01 ... 50

Wichtige Hinweise

• Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird. In den Laserstrahl dürfen keine Gegenstände hineinragen.
• Das Gerät kompensiert bei der Messung unterschiedliche Raumtemperaturen. Berücksichtigten Sie dazu eine kurze Anpassungszeit bei Ortswechseln mit großem Temperaturunterschieden.
• Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und kann bei starker Sonneneinstrahlung nicht verwendet werden.
• Bei Messungen im Freien konnen Regen, Nebel und Schnee die Messergebnisse beeinflussen bzw. verfüllschen.
• Bei umgrenstigen Bedingung wie z.B. schlecht reflektierende Oberflächen kann die max. Abweichung größter als 3 mm betragen.
• Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal. Benutzen Sie glatte Oberflächen.
• Bei Messungen durch Glas (Fensterscheiben) können die Messegebnisse verfüllscht werden.
• Eine Energiesparfunktion schaltet das Gerät automatisch ab.
• Reinigung mit einem weichen Tuch. Esarfkein Wasser in das Gehäuse eindringen.

Fehlercode:

Er101: Batterien austauschen
Er104: Berechnungsfehler
Er155: AuBerhalb des Messbereichs
Er157: Empfangenes Signal zu schwach
Er159: Umgebungslicht ist zu stark
Er194: AuBerhalb des Anzeigebereichs

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnahmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messerat muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr. Setzen Sie sich dazu bei Bedarf mit ihrem Handler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Technische Daten (Technische Änderungen vorbehalten. 24W16)

Genauigkeit (typisch)* ± 1,5 mm
Messbereich (innen)** 0,05 m - 50 m
Laserklasse	2 / < 1 mW (EN 60825-1:2014/ A11:2021 / EN 50689-1:2021)
Laserwellenlänge 635 nm
Speicher 50 Speicherplätze
Schutzart IP 65
Automatische Abschaltung 30 Sek. Laser / 3 Min. Gerät
Stromversorgung 3 x 1,5V LRO3 (AAA)
Arbeitsbedingungen	-10°C ... 40°C, Luftfeuchtigkeit max. 20 ... 85% rH, nicht kondensierend, Arbeitssthöhe max. 2000 m über NN (Normalnull)
Lagerbedingungen	-20°C ... 70°C, Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T) 54 x 126 x 27 mm
Gewicht 142 g (inkl. Batterien)

• bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raumtemperatur. Bei schwach reflektierenden Zieloberflächen kann die Messabweichung um ± 0,2 mm/m steigen.
  ** bei max. 5000 Lux

Laserliner

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU und UK.

Dieses Produkt, inklusive Zubehör und Verpackung, ist ein Elektrogerät welches nach den europäischen und UK Richtlinien für Elektro- und Elektronik-Altgeräte, Batterien und Verpackungen einer umweltgerechten Wiederverwertung zugeführrt werden muss, um wertvolle Rohstoffe zurückzugewinnen. Elektrogeräte, Batterien und Verpackung gehören nicht in den Hausmull. Verbraucher sind gesetzlich verpflichtet verbrauchte Batterien und Akkus bei einer öffentlichen Sammelstelle, in einer Verkaufsstelle oder beim technischen Kundendienst kostenfrei abzugegeben. Die Batterien sind ohne Werkzeugeinsatz entnehmbar und einer separaten Sammlung zuzuführen, bevor Sie das Gerät zur Entsorgung zurückgaben. Wenden Sie sich bei Fragen zur Entnahme der Batterieitte an die Serviceabteilung von UMAREX-LASERLINER. Informieren Sie sichitte bei ihrer Gemeinde über entsprechende Entsorgungseinrichtungen und beachten Sie die jeweiligen Entsorgungs- und Sicherheitshinweise an den Annahmestellen.

Weitere Sicherheits- und Zusatzhinweise unter:
