DistanceMaster 50 - Laserosoitin Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Lasermittari
Merkki	Laserliner
Malli	DistanceMaster 50
Kategoria	Laserosoitin
Laserturvaluokka	2 (EN 60825-1:2014/A11:2021 / EN 50689-1:2021)
Laserteho	< 1 mW, 635 nm
Mittausalue (sisällä)	0,05 m - 50 m
Tarkkuus (tyypillinen)	± 1,5 mm (10 metriin asti), ± 0,2 mm/m yli sen
Muisti	50 paikkaa
Virtalähde	3 AAA-paristoa (LR03) 1,5 V
Mitat (P x K x S)	54 x 126 x 27 mm
Paino (paristojen kanssa)	142 g
Suojausluokka	IP 65
Automaattinen sammutus	Laseri: 30 s, laite: 3 min
Päätoiminnot	Pituuden, pinta-alan, tilavuuden mittaus, Pythagoras 1/2/3, yhteen-/vähennyslasku, jatkuva mittaus min/max, yksikön vaihto (m/in/ft), vertailutaso (etu/kierre/taka)
Käyttölämpötila	-10°C - 40°C, RH max 85% (ei kondensoitumista)
Säilytyslämpötila	-20°C - 70°C, RH max 80%
Puhdistus	Pehmeä, hieman kostea liina, ei liuottimia
Huolto	Poista paristot ennen pitkäaikaista varastointia; vuosittainen kalibrointi suositeltavaa
Virhekoodit	Er101: paristot heikot, Er104: laskuvirhe, Er155: mittausalueen ulkopuolella, Er157: heikko signaali, Er159: liian voimakas valo, Er194: näytön ulkopuolella
Vaatimustenmukaisuus	EU, Iso-Britannia, kierrätys direktiivien WEEE ja paristot mukaisesti
Takuu	Katso käyttöohje tai valmistajan verkkosivusto

Usein kysytyt kysymykset - DistanceMaster 50 Laserliner

Kuinka Laserliner DistanceMaster 50 kytketään päälle?

Paina ON (käynnistys) -painiketta laitteen käynnistämiseksi. Laseri aktivoituu automaattisesti.

Kuinka suoritetaan etäisyyden mittaus?

Tähtää kohteeseen laserilla ja paina Mittaa-painiketta. Etäisyys näkyy näytössä.

Kuinka vaihdetaan mittayksikkö?

Paina Vähennys/yksikkö (m/in/ft) -painiketta vaihtaaksesi metrien, tuumien ja jalkojen välillä.

Mitä tehdä, jos näytössä lukee 'Er101'?

Koodi Er101 tarkoittaa, että paristot ovat heikot. Vaihda 3 AAA-paristoa (LR03) napaisuutta noudattaen.

Onko laser vaarallinen silmille?

DistanceMaster 50 on luokan 2 laser (< 1 mW). Älä koskaan katso suoraan säteeseen äläkä suuntaa laseria toisten silmiin.

Voiko laitetta käyttää ulkona?

Kyllä, mutta kantama ja tarkkuus voivat heikentyä kirkkaassa auringonvalossa, sateessa, sumussa tai lumessa. Taustavalon voimakkuus ei saa ylittää 5000 luksia.

Kuinka laite puhdistetaan?

Käytä pehmeää, hieman kosteaa liinaa. Älä käytä hankaavia aineita tai liuottimia. Vältä veden pääsemistä koteloon.

Mitä virhekoodi Er157 tarkoittaa?

Er157 tarkoittaa, että vastaanotettu signaali on liian heikko. Tarkista, että kohdepinta on heijastava ja puhdas, ja että lasersäde ei ole estynyt.

Kuinka Pythagoras-toimintoa käytetään?

Valitse Pythagoras-toiminto (1, 2 tai 3) painamalla vastaavaa painiketta useita kertoja. Suorita sivujen mittaukset näytön ohjeiden mukaisesti saadaksesi epäsuora etäisyys.

Mistä löydän takuutiedot?

Katso laitteen mukana toimitettua 'Lisähuomautukset ja takuu' -vihkoa tai käyttöohjeessa mainittua verkkosivustoa.

KÄYTTÖOHJE DistanceMaster 50 Laserliner

Lue käyttoohje, oheinen lisalehti "Takuu- ja muut ohjeet" sekä tämän käyttoohjeen lopussa olevan linkin kautta loytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytā namä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käytäjälle.

Käytötarkoitus

Tämä laseretäisyysmittari on tarkoitettu pituuksien, pinta-alojen ja tilavuksien mittaamiseen sekä niiden yhteen- ja vähennyslaskuun. Kolmiomittaustoiminnolla voidaan suorittaa mittauksia epasuorasti vaikeapäasyisissä kohteissa.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käytötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ei saa joutua lasten kasiin.
  Sailyta ne poissa lasten ulottuvilta.
  Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyja. Talloin raukeavat laitteen hyväksyntä- ja käytöturvallisuustiedot.
• Åla aseta laitetta mekaanisen kuorman, korkean lampötilan, kosteuden tai voimakkaan tärinä aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttaa, jos yksi tai useampi toiminto ei toimi, jos paristojen varastrila on alhainen tai jos kotelo on vahingoittunut...
• Huomaa, etta kaytā laitettaulkona vain sopivan saan vallitessa ja tarkoituksenmukaisia suojaustoimia kayttäen.
• Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttoa koskevat märäykset.

Turvallisuusohjeet

Luokan 2 laserin käytto

EN 60825-1:2014/A11:2021 / EN 50689-1:2021

• Huomaa: Älä katso lasersäteeseen, alä myöskän heijastettuun säteeseen.
• Älä suuntaa lasersädettä kohti ihmisä.
• Jos 2-laserluokan lasersäde osuu silmaän, sulje ja pidä silmäsi
  kiinni ja kaannä paasi heti pois lasersäteestä.
• Muutokset laserlaitteeseen on kielletty.
• Älä katso lasersäteeseen tai sen heijastumaan optisella laitteella (esim. luuppi, mikroskooppi tai kaukopausei).

Turvallisuusohjeet

Sahkömagneettinen sateily

• Mittauslaite tayttä EMC-direktivin 2014/30/EU sähkömagneettista sietokyvä koskevat vaatimukset ja raja-arvot.
  Huomaa käyttrəjoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydantahdistimia käyttavien henkilöiden laheisyydessa. Sateilyla voi olla vaarallisia vaikutuksia sahköisissä laitteissa tai se voi aiheuttaa nihin hairioita.
• Mittaustarkkuus voi heikentyä, jos laitetta käytetään suurjannitteiden laheisyydessä tai voimakkaassa sahkömagneettisessa vaihtokentässa.

Paristojen asettaminen

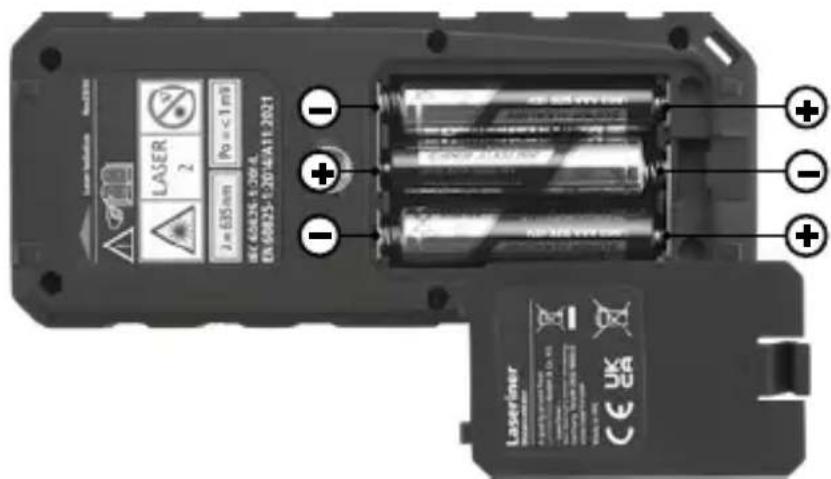

Avaa paristolokero ja aseta paristot (3 x 1,5V LR03 (AAA)) sisaan ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus.

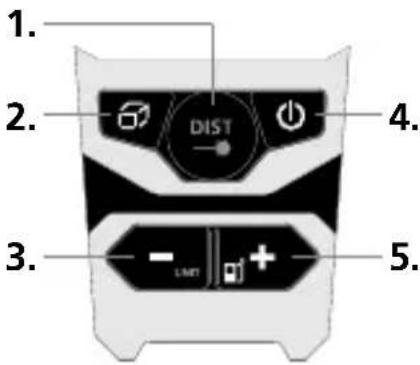

NÄPPÄIMET:

1.mittaus/min-/maks-jatkuva mittaus
2. Pituuden / pinta-alan / tilavuuden / Pythagoras 1 + 2 + 3 / muisti
3. Vähennyslasku / yksikkö m / inch / ft
4. ON / Askeisten mittaus-arvojen poistaminen / OFF
5. Lisäys / Mittaustaso (referenssi) takana / lanka / edessa

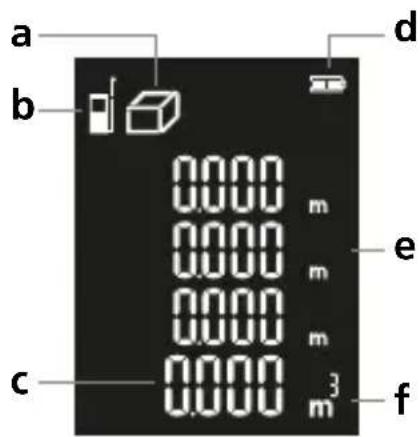

NÄYTTO:

a Valikkonäytö
b Mittaustaso (referenssi) takana / lanka / edessä
c Mitatut arvot / mittaustulokset / virhetoiminto
d Paristojen varaustila
e Valimittaukset
f Yksikkö m / inch / ft

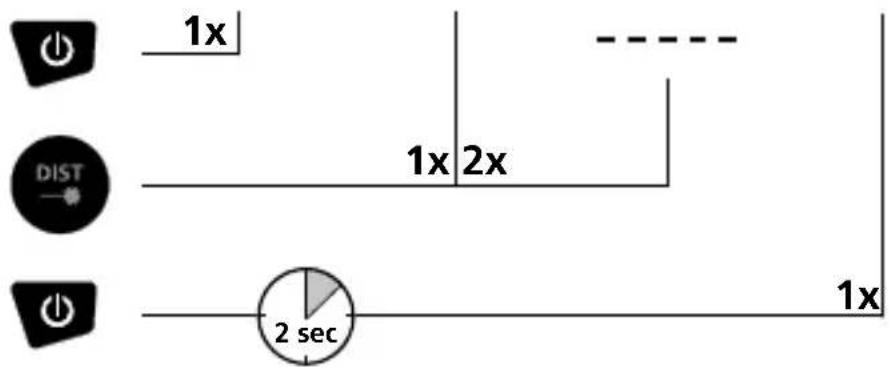

Kytkeminen ON-tilaan, mittaaminen ja kytkeminen OFF-tilaan:

Laite OFFMittausLa

Yksikon vaihto: m / inch / ft

Askeisten mittausarvojen poistaminen:

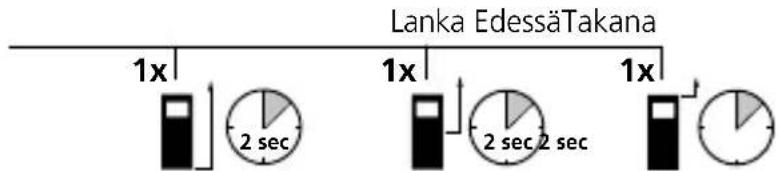

Mittaustason (referenssi) vaihtaminen:

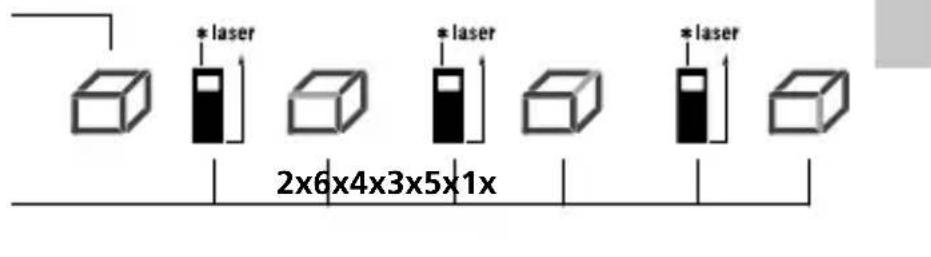

Min-/maks- jatkuva mittaus:

LopetaMin-/maks

LC-näytössä on suurin arvo (maks), pienin arvo (min) ja tosiarvo.

Pituuden mittaus:

Pinta-alojen mittaus:

1. mittaus1. mittaus

Tilavuuksen mittaus:

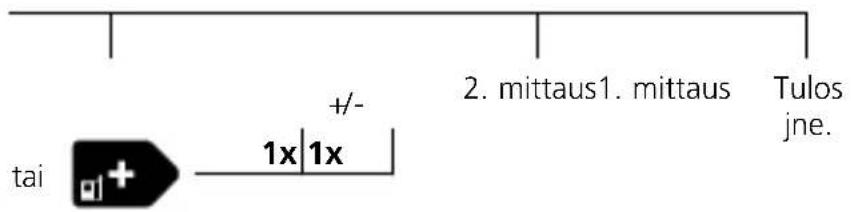

Pituuksien, pinta-alojen ja tilavuuksien yhteen-ja vahennyslasku:

1. mittaus1. mittaus Tulos jne.

Pythagoras 1:

Laserliner

Pythagoras 2:

1.mittaus

2.mittaus

3.mittaus

1x

2x

3x

4x

5x

6x

Pythagoras 3:

1.mittaus

2.mittaus

3.mittaus

1x

2x

3x

4x

5x

6x

Muistitoiminto:

Laitteessa on yli 50 muistipaikkaa.

01 ... 50

Tärkeät tietäa

Lasersäde etenee mitattavaan kohteeseen saakka. Sateen tiellä ei saa olla muita esineita.
- Laite ottaa huomioon ymparroivan Iampotilan. Ennen mittauksen aloittamista anna laitteen sopeutua mittauspaikan Iampotilaan.
- Laitetta voi kayttäulkona vain rajoituksin. Erittäin kirkkaassa auringonvalossa laitetta ei voi kayttäa.
- Ulkona mitattaessa saattavat sade, sumu ja lumi vaikuttaa mittaustulosta väarentävasti.
- Maksimipoikkeama voi olla suurempi kuin 3 mm epaedullisessa mittaustilanteessa, esim. jos laserin vastaanottava pinta heijastaa huonosti.
- Matoista, pehmusteista ja verhoista laser ei heijastu parhaalla mahdollisella tavalla. Käytä mittauskohteina sileita pintoja.
- Lasin lapi (ikkunat) mittaaminen saattaa vaaristaa mittaustuloksen.
- Virransästötoiminto kytkee laitteen automaattisesti tilaan OFF.
- Käytä laitteen puhdistamiseen pehmeää kangasta. Laitteeseen ei saa paësta vetta.

Virheilmoitukset:

Er101: Vaihda paristot
Er104: Laskentavrhe
Er155: Mittausalueen ulkopuolella
Er157: Vastaanotettu signaali on lian heikko
Er159: Ympariston valo on liian voimakas
Er194: Nayttöalueen ulkopuolella

Ohjeet houltoa ja hoitoa varten

Puhdista kaikki osat nihkeallä kankaalla. Alä kaytä pesu- tai hankausaine- ita alakä liuottimia. Ota paristo(t) poised laitteesta pitkän sailytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Kalibrointi

Mittalaite tulisi kalibroida ja testata sännöllisesti sen tarkkuuden ja hyvän toiminnan varmistamiseksi. Kalibrointivaliki suosittelemme yksi vuosi. Ota sitä varten tarvittaessa yhteys laitteen jälleenmyyjaan tai suoraan UMAREX-LASERLINER-huolto-osastoon.

Tekniset tiedot (Tekniset muutokset mahdollisia. 24W16)

Tarkkuus (typpillinen)* ± 1,5 mm
Mittausalue (sisätilassa)** 0,0	5 m - 50 m
Laserluokka	2 / < 1 mW (EN 60825-1:2014/ A11:2021 / EN 50689-1:2021)
Laserin aallonpituus 635 nm
Muisti 50 muistipaikkaa
Sujausluokka IP 65
Automaattinen virrankatkaisu	30 s laser / 3 min laite
Virransaanti 3 x 1,5V LR03 (AAA)
Käytömpäristö	-10°C ... 40°C, ilmankosteus maks. 20 ... 85% RH, ei kondensoituva, asennuskorkeus maks. 2000 m merenpinnasta
Varastointiolosuheet	-20°C ... 70°C, ilmankosteus maks. 80% RH
Mitat (L x K x S) 54 x 126 x 27 mm
Paino 142 g (sis. paristot)

• jopa 10 m mittausetäisyys hyvin heijastavalla kohdepinnalla ja huonelämpötilassa. Huonosti heijastavalla kohdepinnalla mittapoikkeama voi olla korkeintaan ± 0,2 mm/m.
  ** kun maks. 5000 luktia

Laserliner

EU- ja UK-määräykset ja havittäminen

Laite tayttäa kaikki EU:n alueella ja UK:ssa tapahtuvaa vapaata tavaranva-ihtoa koskevat standardit.

Tämä tuote, lisāvarusteet ja pakkaukset mukaan lukien, on sahkolaite, joka eurooppaöaisten ja UK:n sahkö- ja elektroniikkaromua, akkuja ja pakkausia koskevien direktiivien mukaisesti on kierratettäva ympäristöystävallisellā tavalla arvokkaiden raaka-aineiden talteenottamiseksi. Paristo tulee poistaa laitteesta jollakin tavanomaisella tyokalulla paristoa vahingoittatta. Sähkolaitteet, paristot ja pakkaukset eivat ole sekajätetta. Kulutata on lain mukaan velvollinen palauttamaan käytetyt paristot ja akut veloituksetta yleiseen keräyspisteeseen, myyjälle tai tekniseen asiakaspalveluun. Paristo tulee poistaa laitteesta jollakin tavanomaisella tyokalulla paristoa vahingoittamatta. Paristo tulee ottaa talteen erikseen ennen laitteen toimittamista havitettväksi. Jos sinulla on pariston poistamisetaskysytäva, ota yhteys UMAREX-LASERLINER-huoltoon. Saat kierrattämstä koskevia lisātietoja paikkakuntasi ympäristökeskuksesta. Noudata keräyspisteen antamia havittämis- ja turvallisuusohjeita.

Lisatietoja, turvallisuus- yms. ohjeita:
