DistanceMaster 50 - Laserpointer Laserliner - Gratis gebruiksaanwijzing en handleiding

Producttype	Laserafstandsmeter
Merk	Laserliner
Model	DistanceMaster 50
Categorie	Laserpointer
Laserklasse	2 (EN 60825-1:2014/A11:2021 / EN 50689-1:2021)
Laservermogen	< 1 mW, 635 nm
Meetbereik (binnen)	0,05 m - 50 m
Nauwkeurigheid (typisch)	± 1,5 mm (tot 10 m), ± 0,2 mm/m daarboven
Geheugen	50 geheugenplaatsen
Voeding	3 AAA-batterijen (LR03) 1,5 V
Afmetingen (L x H x D)	54 x 126 x 27 mm
Gewicht (met batterijen)	142 g
IP-beschermingsklasse	IP 65
Automatische uitschakeling	Laser: 30 s, apparaat: 3 min
Belangrijkste functies	Lengtemeting, oppervlakte, volume, Pythagoras 1/2/3, optellen/aftrekken, continue meting min/max, eenheidswisseling (m/inch/ft), referentievlak (voor/schroefdraad/achter)
Bedrijfstemperatuur	-10°C tot 40°C, RV max 85% (zonder condensatie)
Opslagtemperatuur	-20°C tot 70°C, RV max 80%
Reiniging	Zachte, licht vochtige doek, geen oplosmiddelen
Onderhoud	Verwijder de batterijen voor langdurige opslag; jaarlijkse kalibratie aanbevolen
Foutcodes	Er101: batterijen bijna leeg, Er104: rekenfout, Er155: buiten bereik, Er157: zwak signaal, Er159: te veel licht, Er194: buiten weergave
Conformiteit	EU, GB, recycling volgens AEEA- en batterijenrichtlijnen
Garantie	Zie handleiding of website fabrikant

Veelgestelde vragen - DistanceMaster 50 Laserliner

Hoe zet ik de Laserliner DistanceMaster 50 aan?

Druk op de AAN-knop om het apparaat in te schakelen. De laser wordt automatisch geactiveerd.

Hoe voer ik een afstandsmeting uit?

Richt de laser op het doel en druk op de Meetknop. De afstand wordt op het scherm weergegeven.

Hoe wijzig ik de meeteenheid?

Druk op de Aftrek/eenheid-knop (m/inch/ft) om te schakelen tussen meters, inches en voeten.

Wat moet ik doen als het scherm 'Er101' weergeeft?

De foutcode Er101 geeft aan dat de batterijen bijna leeg zijn. Vervang de 3 AAA-batterijen (LR03) met de juiste polariteit.

Is de laser gevaarlijk voor de ogen?

De DistanceMaster 50 is een klasse 2-laser (< 1 mW). Kijk nooit rechtstreeks in de straal en richt de laser niet op de ogen van anderen.

Kan het apparaat buitenshuis worden gebruikt?

Ja, maar het bereik en de nauwkeurigheid kunnen verminderd worden bij fel zonlicht, regen, mist of sneeuw. Het omgevingslicht mag niet meer dan 5000 lux bedragen.

Hoe reinig ik het apparaat?

Gebruik een zachte, licht vochtige doek. Gebruik geen schurende middelen of oplosmiddelen. Zorg dat er geen water in de behuizing komt.

Wat betekent foutcode Er157?

Er157 betekent dat het ontvangen signaal te zwak is. Controleer of het doeloppervlak reflecterend en schoon is en of de laserstraal niet wordt geblokkeerd.

Hoe gebruik ik de Pythagoras-functie?

Selecteer de Pythagoras-functie (1, 2 of 3) door meerdere keren op de betreffende knop te drukken. Voer de metingen van de zijden uit zoals aangegeven op het scherm om de indirecte afstand te verkrijgen.

Waar vind ik de garantie-informatie?

Raadpleeg het boekje 'Aanvullende opmerkingen en over de garantie' dat bij het apparaat is geleverd of de website die in de handleiding wordt vermeld.

GEBRUIKSAANWIJZING DistanceMaster 50 Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuèle informatatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de waarin beschreiben aanwijzingen op. Deze documenten要去en worden bewaard. Geef ze mee als u het product aan derden doorgeeft.

Doelmatig gebruik

Deze laser-afstandsmeter is bedoeld voor het meten, optellen en aftrekken van lengten, oppervlakken en volumes. De Pythagoras-hoekfunctie is geschikt voor indirecte metingen op moeilijk toegankelijkkeplaatsen.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaatuitsluitend doelmatig binnen de aangegeven specificaties.
• Het meettoestel hoor niet thus in kinderhanden. Buiten het bereik van kinderen bewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zichn Niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te verrallen.
• Stel het apparaat Niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag nicht meer worden gebruikt als een of meerere functies uittallen, als de batterijlading zwak is of als de behuizing beschadigd is.
• Let bij gebruik buitenshuis op dat het apparaat alleen onder dienovereenkomstige weersomstandigheden resp. na het treffen van geschikte verilgheidsmaatregelen toegepast worden.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.

Veiligheidsinstructies

Omgang met lasers van klasse 2

EN 60825-1:2014/A11:2021 / EN 50689-1:2021

• Opgelet: Kijk nooit in de directe of reflecterende straal.
• Richt de laserstraal nicht op Personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel möglichukt de straal te bewegen.
• Manipulations (wijzigingen) aan de laserinrichting zichn Niet toegestaan.
• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibilititeit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen op pompstations of in de buurt van Personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is möglichk.
• Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatif worden beinvloed.

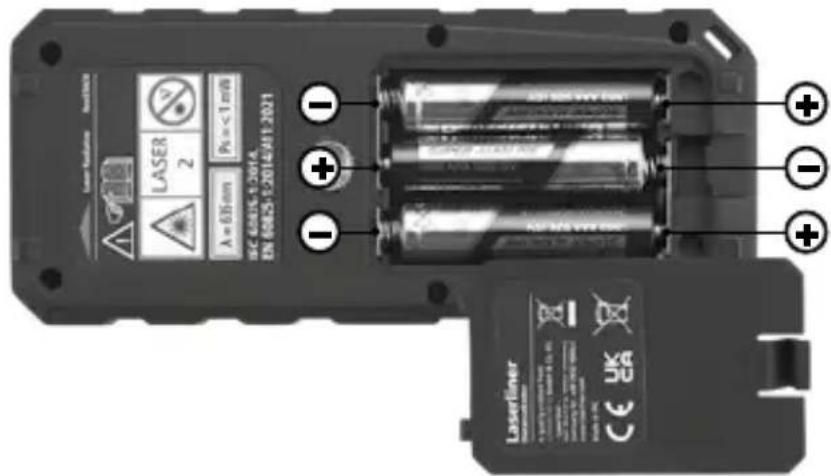

Batterijplaatsen

Open het batterijvakje enplaats de batterijen (3 x 1,5V LR03 (AAA)) overeenkomstig de installmente symbolen. Let waar bij op de juiste polariteit.

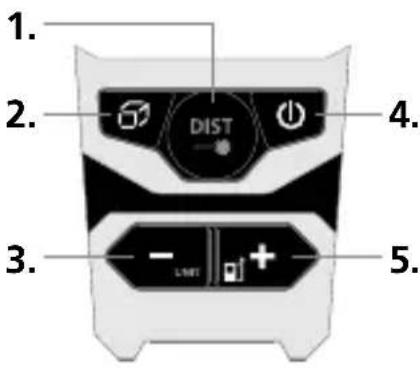

TOETSENBORD:

1. Meten / constante min/max-meting
2. Lengte / oppervlak / volume / Fytagoras-functie 1 + 2 + 3 / Geheugen
3. Aftrekken / eenheid m / inch / ft
4. AAN / Wissen van de LaTeX meetwaarden / UIT
5. Optellen / Meetniveau (referentie) ), /draad/voor

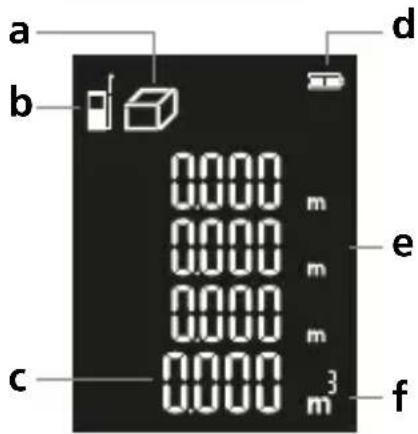

DISPLAY:

a Weergave functiekeuze
b Meetniveau (referentie) awhile / draad / voor
c Meetwaarden / meetresultaten / storing
d Batterijsymbolbool
e Tussenwaarden
f Eenheid m / inch / ft

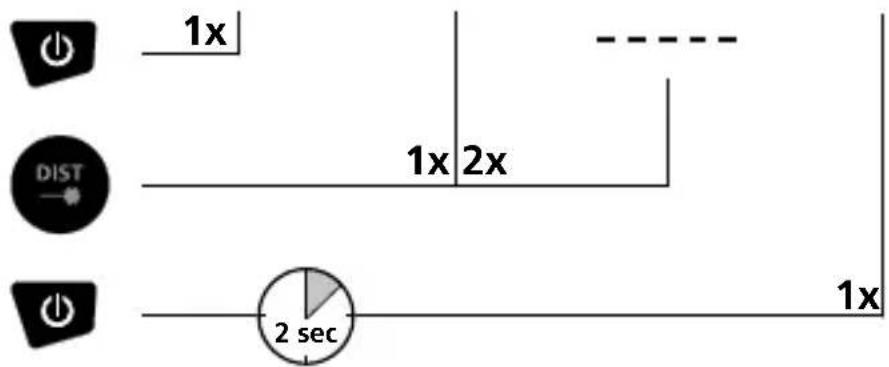

Inschakelen, meten en uitschakelen:

Apparaat uittMetenL

Meeteenheid omschakelen: m / inch / ft

Wissen van de staat meetwaarde:

Shift af maleplan (reference):

1x
X

Draad VoorAchtera

1x

1x

Constante min/max-meting:

Constante meting aan Afsluten

Het LC-display geeft de grootste waarde (max.), dekleinste waarde (min.) en de actuèle waarde aan.

Lengtemeting:

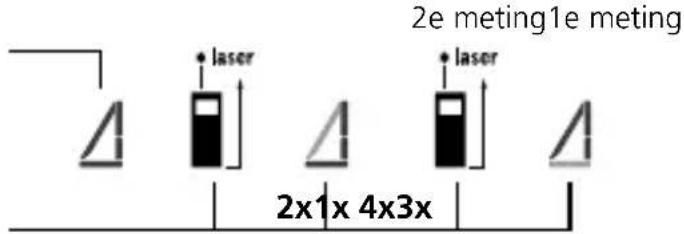

Oppervlaktemeting:
2e meting1e meting

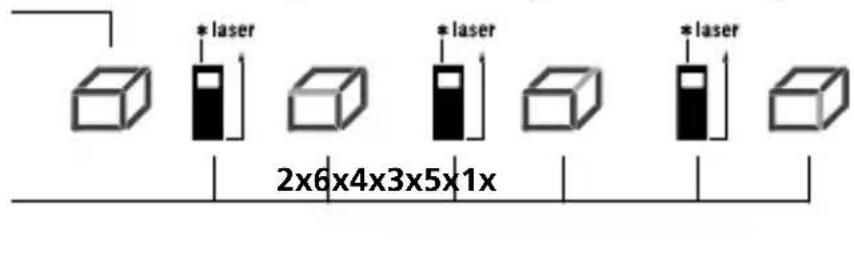

Volumemeting:
1emeting

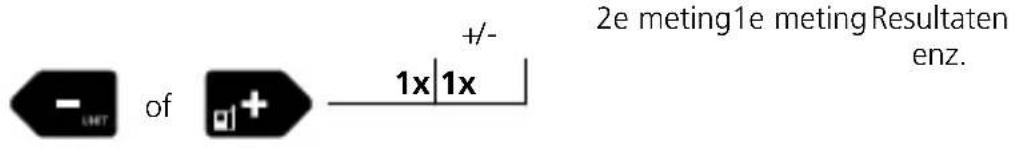

Optellen en aftrekken van lenghten, oppervlakken en volumes:

Pythagoras 1:

Laserliner

Pythagoras 2:

1e meting

1x

2e meting

3x

4x

3e meting

5x

6x

Pythagoras 3:

1e meting

1x

2e meting

3x

4x

3e meting

5x

6x

Geheugenfunctie:

Het toestel beschikt over 50 geheugenplaatsen.

01 ... 50

Belangrijke opmerkingen

• De laser geeft het meetpunt aan tot waar gemeten worden.
  De laserstraal mag Niet door voorwerpen onderbroken worden.
• Bij de meting compensateert het apparaat verschillende ruimtete temperaturen. Houd waarom rekening met een korte aanpassingstijd bijplaatsveranderingen met groe temperatuurverschillen.
• Het apparaat kan in het buitenbereik slechts beperkt worden toegepast en kan bij sterke zoninstraling Niet worden gebruikt.
• Bij metingen in de openlucht können regen, mist en sneeuw de meetresultaten beinvloeden resp. verversen.
• Bij ongunstige omstandigheden zoals bijv. slecht reflecterende oppervlakken kan de maximale afwijking meer dan 3mm bedragen.
• Tapiijten, kussens of gordijnen reflecteren de laser nicht optimaal. Werk dus met gladde oppervlakken.
• Bij metingen door glas (ramen) können de meetresultaten worden vervalst.
• Een energiebesparingsfunctie schakelt het apparaat automatisch UIT.
• Reinig het apparaat met een zachte, droge doek. Er mag geen water in de behuizing dringen.

Foutcode:

Er101: Batterij is bijna leeg
Er104: Berekeningsfout
Er155: Buiten het meetbereik
Er157: Ontvangen signala te zwak
Er159: Omgevingslicht is te sterk
Er194: Buiten het weergavebereik

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iota vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd Niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Kalibratie

Hetmeettoestel dient regelmatig gekalibreerd en gecontroleerd te worden om de nauwkeurigheid en de functie te waarborgen. Wij adviseren, het toestel van 1aar te kalibreren. Neem hiervoor zo nodig contact op met uw handelaar of de serviceafdeling van UMAREX-LASERLINER.

• tot 10 m meetafstand bij goed reflecterend doeloppervlak en bij ruimtetemperatuur. Bij grotere afstanden en ongunstige meetvoorwaarden, zoals sterke zonnestraling of zwak reflecterende doelopper-vlakken, kan de meetafwijking ± 0,2 mm/m groter worden.

** bij max. 5000 lux

Laserliner

EU- en UK-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zichnde normen voor het vrij goederenverkeer binnen de EU en met het UK.

Dit product, inclusief toebehoren en verpakking, is een elektrisch apparatusat dat op een milieuvriendelijk manier要去 worden gerecycled in overeenstemming met de Europese en Britse richtlijnen betreffende afgedankte elektrische en elektronische apparatuur, batterijen en verpakkingen, om waardevolle grondstoffen terug te winnen. Consumen zijn wettelijk verplicht om gebruikte batterijen en oplaadbare batterijen Gratis in te leveren bij een openbaar inzamelpunt, bij een verkooppunt of bij de technische klantenservice. De batterij moet met in de handel verkrijgbaar gereedschap uit het toestel worden verwijderd zonder deze te vernietigen, en apart worden ingezameld voordat het toestel voor verwijdering worden geretourneerd. Als je vragen heb over het verwijderen van de batterij, neem dan contact op met de serviceafdeling van UMAREX-LASERLINER. Informeer bij uw gemeenteaar dienovereenkomstige inzamelpunten en neem de van toepassing+zijnde afvoer- en veiligheidsinstrumentes op de inzamelpunten in acht.

Verdere veiligheids- en aanvullende instructies onder:

Functie de memorare:
