ПОСІБНИК КОРИСТУВАЧА DistanceMaster Plus Laserliner

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Ці документи слід зберегти та передати разом з виробом наступному користувачеві.

Використання за призначенням

Цей лазерний далекомір призначений для вимірювання, додавання та віднімання значень довжини, площі та об'єму. Завдяки тригонометричній функції (теорема Піфагора) прилад дозволяє виконувати непрямі вимірювання у важкодоступних місцях. За допомогою інтерфейсу цифрового з'єднання результати вимірювання можна передати на смартфон.

Загальні вказівки по безпеці

– Використовуйте прилад виключно за призначеннями в межах заявлених технічних характеристик.
– Вимірювальний прилад не повинен потрапляти до рук дітей. Зберігати у недосяжному для дітей місці.
– Переробки та зміни конструкції приладу не дозволяються, інакше анулюються допуск до експлуатації та свідоцтво про безпечність.
– Не наражайте прилад на механічне навантаження, екстремальну температуру, вологість або сильні вібрації.
– Забороняється експлуатація приладу у разу відмови однієї чи кількох функцій або при низькому рівні заряду акумулятора, а також пошкодженні корпусу.
– При використанні приладу просто неба зважайте на наявність відповідних погодних умов або вживайте належних запобіжних заходів.
– Дотримуйтеся норм безпеки, визначених місцевими або державними органами влади для належного користування приладом.

Вказівки з техніки безпеки

Поводження з лазерами класу 2

Лазерне випромінювання! Не спрямовувати погляд на промінь! Лазер класу 2 < 1 мВт · 635 нм

EN 60825-1:2014/A11:2021 / EN 50689-1:2021

– Увага: не дивитися на прямий чи відбитий промінь.
– Не наводити лазерний промінь на людей.
– Якщо лазерне випромінювання класу 2 потрапить в око, щільно закрити очі та негайно відвести голову від променя.
– Не дозволяється внесення будь-яких змін (модифікація) в конструкцію лазерного пристрою.
– Забороняється дивитися на лазерний промінь або його дзеркальне відображення через будь-які оптичні прилади (лупу, мікроскоп, бінокль тощо).

Вказівки з техніки безпеки

– Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності згідно з директивою ЄС про електромагнітної сумісності (EMC) 2014/30/EU.
– Необхідно дотримуватися локальних експлуатаційних обмежень, наприклад, в лікарнях, літаках, на заправних станціях або поруч з людьми з електрокардіостимулятором. Існує можливість негативного впливу або порушення роботи електронних пристроїв / через електронні пристрої.
– При використанні в безпосередній близькості від ліній високої напруги або електромагнітних змінних полів результати вимірювань можуть бути неточними.

Вказівки з техніки безпеки

Поводження з джерелами електромагнітного випромінювання радіочастотного діапазону

– Вимірювальний прилад обладнаний системою передачі даних по радіоканалу.
– Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності та електромагнітного випромінювання згідно директиви ЄС про радіообладнання 2014/53/EU.
- Компанія Umarex GmbH & Co. KG гарантиє, що тип радіообладнання DistanceMaster Plus 100 відповідає основним вимогам та іншим положенням директиви ЄС про радіообладнання 2014/53/EU (RED). З повним текстом декларації відповідності ЄС можна ознайомитися за адресою: https://packd.li/ll/ans/in

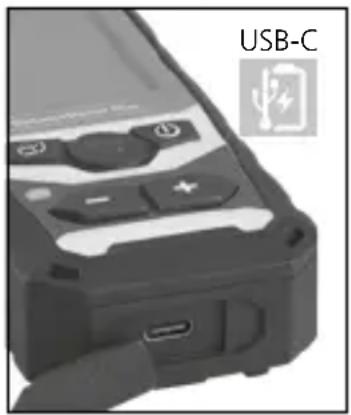

Поводження з літій-іонним акумулятором

– Пристрій, який має опції живлення від мережі або акумуляторних батарей, призначено для використання у приміщенні за умови відсутності вологи або дощу, інакше виникає ризик ураження електричним струмом.
– Перед використанням пристрою необхідно повністю зарядити акумулятор.
– Штекер мережевого адаптера або зарядного пристрою вставити в роз'єм, який знаходиться

в акумуляторному відсіку приладу, та підключити до електромережі. Слід використовувати виключно зарядний пристрій або мережевий адаптер, що додаються до приладу. Використання інших пристроїв призведе до анулювання гарантії.

– Після під'єднання зарядного кабелу на дисплеї протягом усього процесу заряджання відображатиметься символ батареї, який наповнюватиметься смужками. Як тільки процес заряджання завершиться, з'явиться символ батареї, що заповнений смужками.

Прилад живиться від змінного акумулятора. Зверніться до крамниці чи в сервісний відділ UMAREX-LASERLINER.

Laserliner

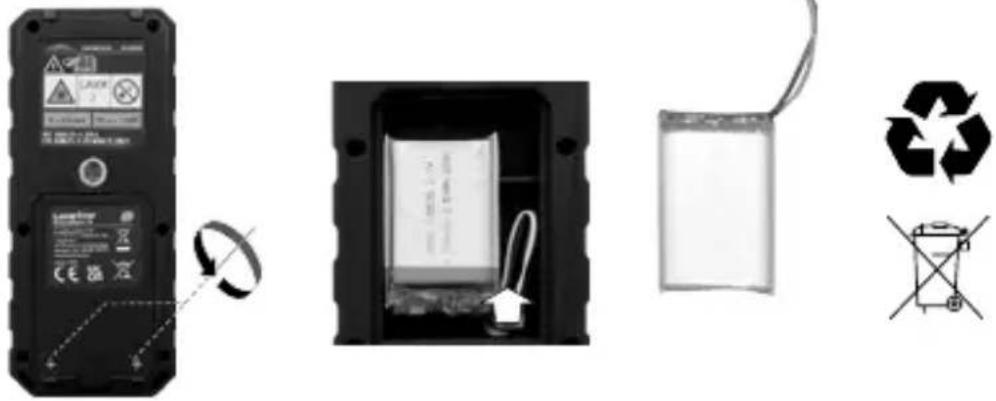

Виймання акумулятора

а Відображення вибору функції
b Площина вимірів (покажчик) позаду / Нитка / спереду
с Відстань, що вимірюється
d Мін./макс. безперервне мірювання
e Величина вимірів / результат / несправність
f Індикація кута нахилу пристрій
g Знак акумуляторної батареї
h Функцію Digital Connection активовано
i Проміжне значення / мін./макс. значення
j підсумовування / вирахування
k Вимірів одиниця м / фут / дюйм
Вимірювання довжини
m Мін./макс. безперервне мірювання
n Вимір площі
- Вимірювання площі стіни
p Вимір об'єму
q Тригонометрична функція 1
r Тригонометрична функція 2
s Тригонометрична функція 3
t Електронний рівень
u Пам'ять
v Digital Connection

DistanceMaster Plus 100

1. 2. 3. 4. 5.

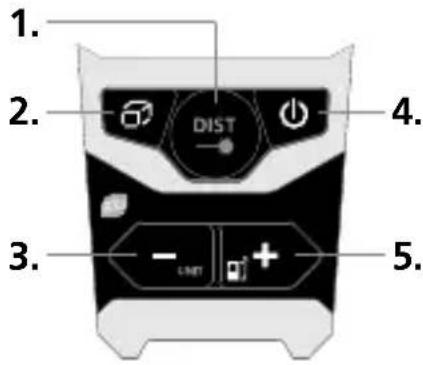

КЛАВІАТУРА:

1. Прилад увімкнено / вимірювання / мін./макс. безперервне имірювання
2. Відображення вибору функції
3. Віднімання / одиниця виміру м / фут / дюйм
4. Видалення останніх показників виміру / прилад вимкнути
5. додавання / Площина вимірів (покажчик) позаду / Нитка / спереду

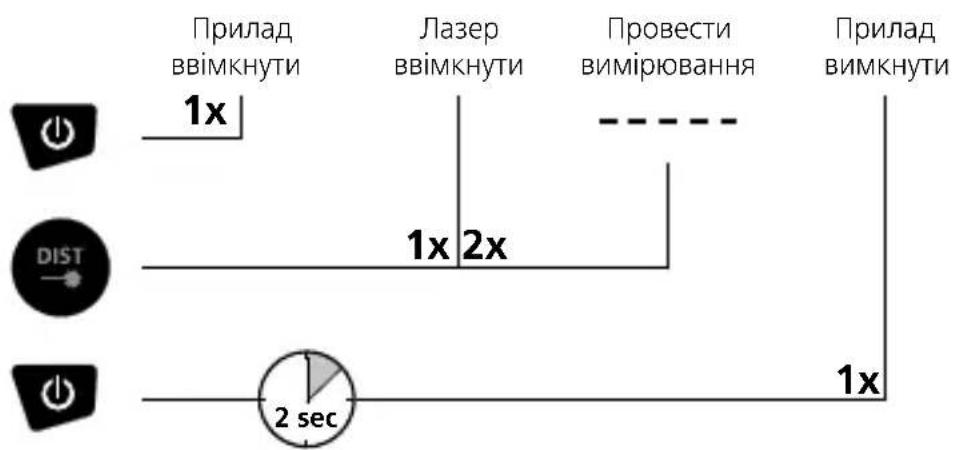

Ввімкнути, заміряти, вимикнути:

Перемкнути одиницю виміру:

м / фут / дюйм

Видалення останньої виміряної величини:

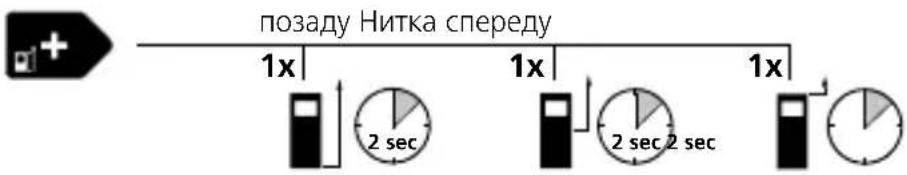

Перемкнути площину вимірів (покажчик):

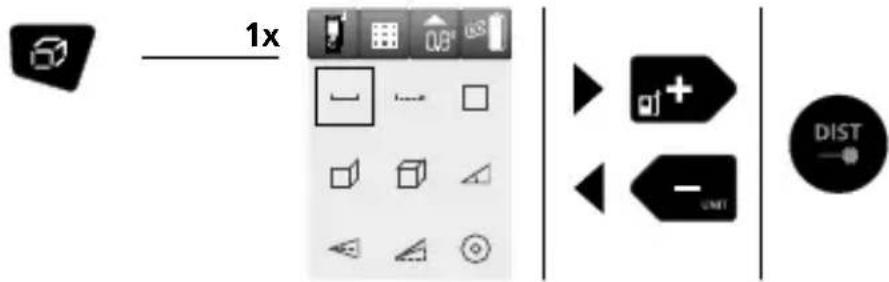

Перемикання функцій:

1x DIST

Laserliner

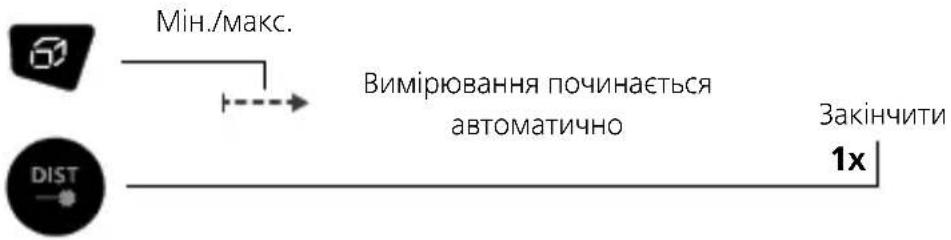

Мін./макс. безперервне вимірювання:

РК-дисплей показує найбільше значення (max), найменше значення (min) і фактичне значення.

Вимірювання довжини:

DIST 1x2x laser - - - - -

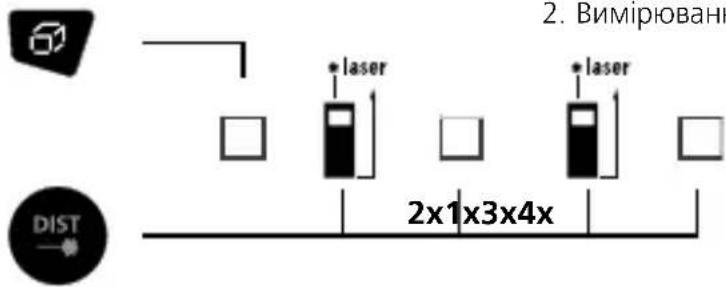

Вимір площі:

2. Вимірюванн * laser * laser 2x1x3x4x DIST

1. Вимірювання1. Вимірювання

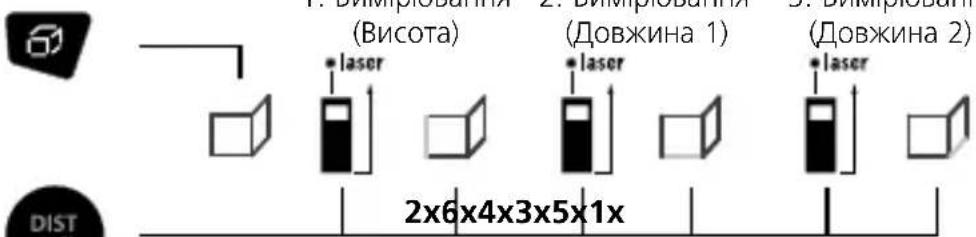

Вимірювання площі стіни:

Висота (Довжина 1) (Довжина 2) 2x6x4x3x5x1x

1-а область = висота х довжина 1 2-га область = (висота х довжина 2) + 1-а область і т.д.

Ця функція призначена для автоматичного додавання площі поверхонь стін однакової висоти. Після ввімкнення лазерного нівеліра при 1-му вимірюванні необхідно визначити висоту приміщення, цей вимір буде використовуватися для всіх подальших обчислень площі. Починаючи з другого вимірювання, потрібно визначати лише відповідний розмір довжини. Кожен результат обчислення площі додається до попереднього.

DistanceMaster Plus 100

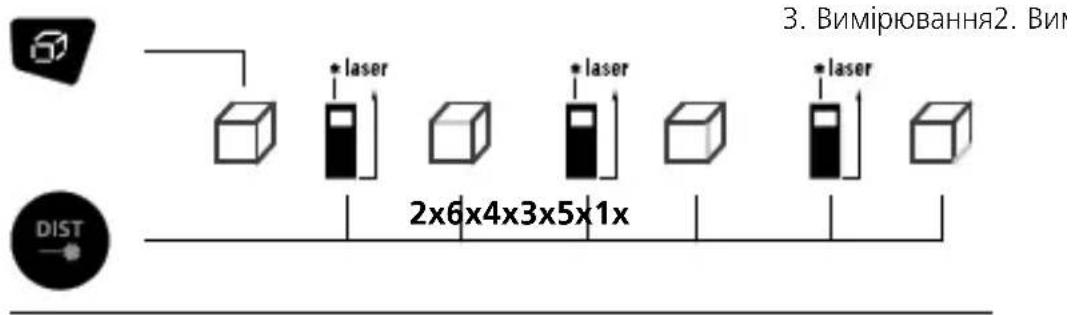

Вимір об'єму:

3. Вимірювання2. Вим * laser * laser * laser 2x6x4x3x5x1x * laser DIST

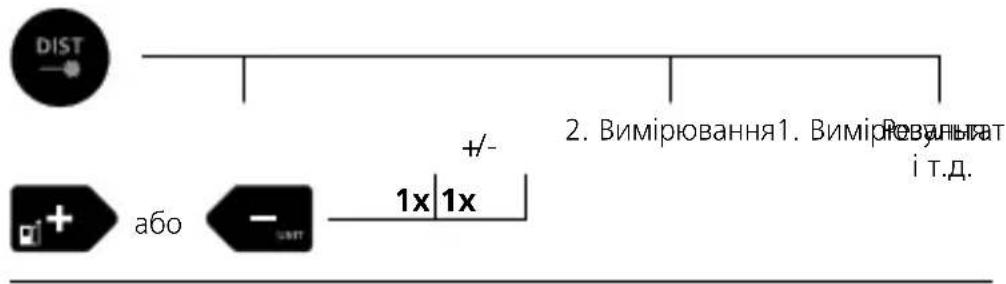

Додавання та віднімання довжин, площ та об'ємів:

DIST + a60 - UNIT +/- 1x | 1x 2. Вимірювання1. Вимірювання І Т.Д. Результат

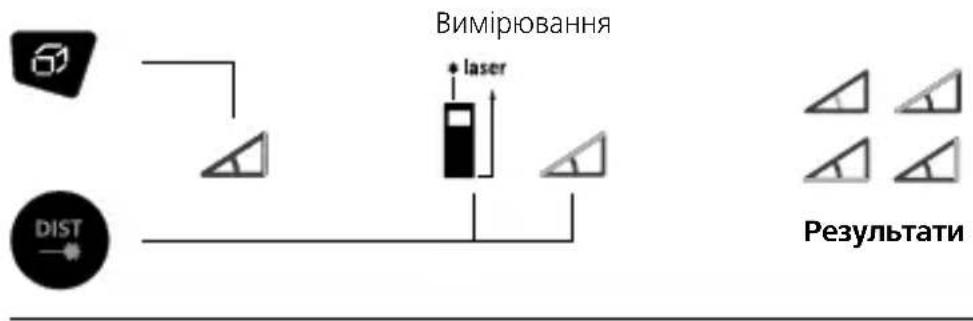

Тригонометрична функція 1 / 2 / 3:

Результат вимірювання визначається датчиком кута нахилу з діапазоном регулювання 360°.

Задня частина пристрою використовується в якості опорної поверхні для вимірювання кутів.

1:
    note right of C: *laser
    note right of D: *Resultatı

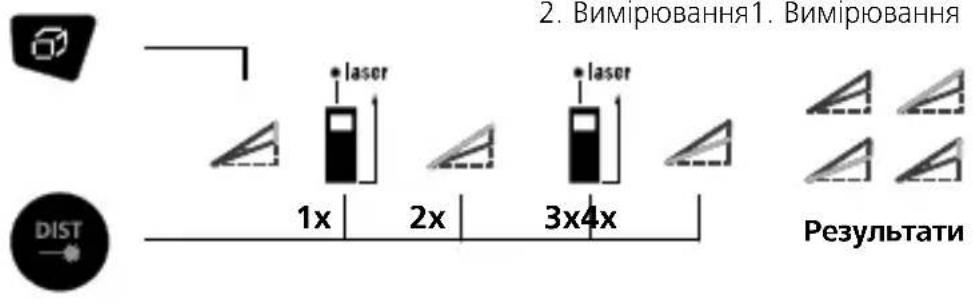

2:

2. Вимірювання1. Вимірювання 1x 2x 3x 4x DISTR Результати

Laserliner

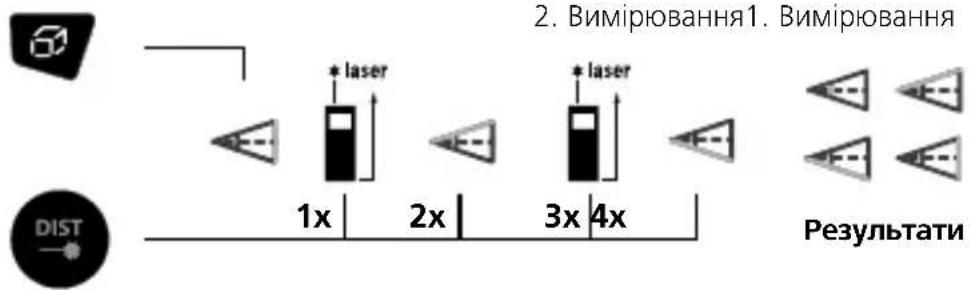

3:

2. Вимірювання1. Вимірювання 1x | 2x | 3x4x | Rезультати

Електронний рівень:

електронний рівень призначений для горизонтального юстування вимірювального приладу.

Функція збереження в пам'яті:

Прилад має 50 місць пам'яті.

Увімкнути Digital Connection:

Після активації на дисплеї (h) з'являється значок Digital Connection. Активований Digital Connection дозволяє здійснити підключення приладу до мобільного пристрою за допомогою додатку.

Передача даних

У приладі передбачено цифрове з'єднання, що дозволяє здійснювати передачу даних на мобільні кінцеві пристрої з радіоінтерфейсом (наприклад, смартфони, планшети) через канали радіозв'язку.

3 системними вимогами для цифрового з'єднання можна ознайомитися на https://packd.li/ble/v2

Пристрій може встановлювати радіозв'язок з іншими пристроями, сумісними зі стандартом бездротового зв'язку IEEE 802.15.4. Стандарт бездротового зв'язку IEEE 802.15.4 — це протокол передачі даних для бездротових персональних мереж (WPAN).

Максимальний діапазон вимірювань становить 10 м від приладу і в значній мірі залежить від місцевих факторів, таких, як, наприклад, товщина та склад стін, джерела радіоперешкод, характеристики передачі та приймальні властивості приладу.

Додаток (App)

Для використання цифрового з'єднання потрібен додаток. Додаток можна завантажити у відповідних магазинах мобільних додатків (залежно від пристрою):

Переконайтеся в тому, що радиоінтерфейс мобільного кінцевого пристрою активовано.

Після запуску програми й активації цифрового з'єднання можна встановити з'єднання між кінцевим мобільним пристроєм і вимірювальним приладом. Якщо додаток виявляє кілька активованих приладів, слід обрати відповідний прилад.

Під час наступного запуску відбудеться автоматичне підключення до обраного приладу.

Код помилки:

Er101: Замінити батарейки

Er104: Помилка обчислення

Er155: За межами діапазону вимірювання

Er157: Заслабкий прийманий сигнал

Er159: Занадто сильне зовнішнє освітлення

Er194: За межами діапазону відображення

Laserliner

Важливі вказівки

– Лазер вказує на пункт, до якого виконується вимірювання. В промінь лазера не повинні потрапляти ніякі предмети.
- Прилад під час вимірювання компенсує різні температури в приміщенні. Тому треба деякий час почекати після переходу на інше місце з великою різницею температури.
– Прилад поза приміщенням можна застосовувати лише обмежено і не можна використовувати при сильному сонячному випромінюванні.
- При вимірюванні на відкритому повітрі дощ, туман і сніг можуть вплинути на результати вимірювання або їх сфальсифікувати.
– При несприятливих умовах, як напр., погано відбиваючі поверхні, максимальне відхилення може становити більше ніж 3 мм.
– Килими, штори чи зависи не відбивають лазер оптимально. Використовуйте гладкі поверхні.
– При измерении через стекло (оконное стекло) размеры могут искажаться.
– Функція економії енергії автоматично вимикає пристрій.
– Чищення м'якою серветкою. В корпус не повинна потрапляти вода.

Інструкція з технічного обслуговування та догляду

Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Перед тривалим зберіганням слід витягнути елемент (-ти) живлення. Зберігати пристрій у чистому, сухому місці.

Калібрування

Для забезпечення точності результатів вимірювань і функціональності слід регулярно проводити калібрування та перевірку вимірювального приладу. Ми рекомендуємо інтервали калібрування один рік. З цього приводу ви можете звернутися до вашого продавця або співробітників служби підтримки UMAREX-LASERLINER.

Технічні дані (Право на технічні зміни збережене. 24W16)

Точність (типово)* ± 1,5 мм
Внутрішній діапазон вимірювання**	0,05 м - 100 м
Клас лазера	2 / < 1 мВт (EN 60825-1:2014/A11:2021 / EN 50689-1:2021)
Довжина хвиль лазера 635 нм
Speicher 50 Speicherplätze
Schutzart IP 65
Автоматичне вимкнення 30 с	Лазер / 3 хв Приладт
Живлення Li-Ion акумулятор В.7V / 0.7Ah
Режим роботи	-10°C ... 40°C, Вологість повітря max. 20 ... 85% rН, без конденсації, Робоча висота max. 2000 м над рівнем моря (нормальний нуль)
Умови зберігання	-20°C ... 70°C, Вологість повітря max. 80% rН
Розміри (Ш x В x Г) 54 x 126 x 27 мм
Вага 122 г (вкл. акумуляторний блок)

* відстань вимірювання становить до 10 м, якщо вимірювана поверхня добре відбиває, і за кімнатної температури. На слабке відбиття вимірюваною поверхнею, похибка виміру може зростати на ± 0,2 мм/м.

** при max. 5000 лк

Приписи ЄС та Великобританії та утилізація

Цей пристрій відповідає всім необхідним нормам, які регламентують вільний товарообіг на території ЄС та Великої Британії.

Цей виріб, включаючи комплектуючі та упаковку, є електричним пристроєм, який згідно з директивами ЄС та Великобританії про старі електричні та електронні пристрої, елементи живлення, акумулятори та пакувальні матеріали повинен бути передано на утилізацію екологічно безпечним способом з метою отримання цінної сировини. Електроприлади, батарейки і упаковку не можна утилізувати разом з побутовим сміттям. Закон зобов'язує споживачів безкоштовно здавати використані елементи живлення та акумуляторні батареї в громадські пункти збору, торгові точки або службу технічної підтримки. Елемент живлення необхідно вийняти з приладу, не руйнуючи його, за допомогою стандартних інструментів і відправити в окремий пункт збору, перш ніж повернути прилад для утилізації. Якщо у вас виникли питання щодо виймання елемента живлення, зверніться до служби підтримки UMAREX-LASERLINER. Щоб отримати інформацію про відповідні пункти утилізації, звертайтеся до свого муніципалітету і дотримуйтесь відповідних інструкцій з утилізації та техніки безпеки в пунктах збору відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті:
