ПОСІБНИК КОРИСТУВАЧА LaserRange-Master Gi4 Mini Laserliner

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Ці документи слід зберегти та передати разом з виробом наступному користувачеві.

Використання за призначенням

Цей лазерний далекомір ідеально підходить для точного визначення довжин, площ та об'ємів, наприклад, для визначення розмірів приміщення з метою розрахунку кількості матеріалів. Опосередковане визначення висоти та відстані можливе завдяки тригонометричній функції (теорема Піфагора).

Загальні вказівки по безпеці

– Використовуйте прилад виключно за призначеннями в межах заявлених технічних характеристик.
– Вимірювальний прилад не повинен потрапляти до рук дітей. Зберігати у недосяжному для дітей місці.
– Переробки та зміни конструкції приладу не дозволяються, інакше анулюються допуск до експлуатації та свідоцтво про безпечність.
– Не наражайте прилад на механічне навантаження, екстремальну температуру, вологість або сильні вібрації.
– Забороняється експлуатація приладу у разу відмови однієї чи кількох функцій або при низькому рівні заряду акумулятора, а також пошкодженні корпусу.
– При використанні приладу просто неба зважайте на наявність відповідних погодних умов або вживайте належних запобіжних заходів.
– Дотримуйтеся норм безпеки, визначених місцевими або державними органами влади для належного користування приладом.

Вказівки з техніки безпеки

Поводження з лазерами класу 2

Лазерне випромінювання!

Не спрямовувати погляд на промінь!

– Увага: не дивитися на прямий чи відбитий промінь.
– Не наводити лазерний промінь на людей.
– Якщо лазерне випромінювання класу 2 потрапить в око, щільно закрити очі та негайно відвести голову від променя.
– Не дозволяється внесення будь-яких змін (модифікація) в конструкцію лазерного пристрою.
– Забороняється дивитися на лазерний промінь або його дзеркальне відображення через будь-які оптичні прилади (лупу, мікроскоп, бінокль тощо).

Вказівки з техніки безпеки

– Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності згідно з директивою ЄС про електромагнітної сумісності (EMC) 2014/30/EU.
– Необхідно дотримуватися локальних експлуатаційних обмежень, наприклад, в лікарнях, літаках, на заправних станціях або поруч з людьми з електрокардіостимулятором. Існує можливість негативного впливу або порушення роботи електронних пристроїв / через електронні пристрої.
– При використанні в безпосередній близькості від ліній високої напруги або електромагнітних змінних полів результати вимірювань можуть бути неточними.

Зелений промінь

Майже в 6 разів яскравіше звичайного червоного лазера з довжиною хвилі видимого світла 630 – 660 нм

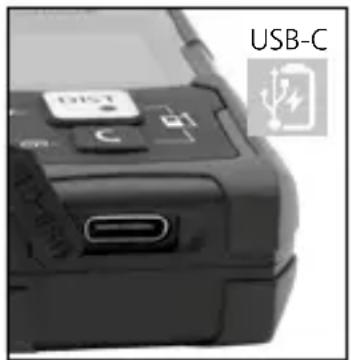

Поводження з літій-іонним акумулятором

– Акумулятор можна заряджати лише за допомогою зарядного кабелю USB, що входить до комплекту поставки, з використанням стандартного блоку живлення USB (5 В / >= 1000 мА). Використання інших пристроїв призведе до анулювання гарантії.

– Пристрій, який має опції живлення від мережі або акумуляторних батарей, призначено для використання у приміщенні за умови відсутності вологи або дощу, інакше виникає ризик ураження електричним струмом.

– Перед використанням пристрою необхідно повністю зарядити акумулятор.

– Штекер мережевого адаптера або зарядного пристрою вставити в роз'єм, який знаходиться в акумуляторному відсіку приладу, та підключити до електромережі.

– Після під'єднання зарядного кабелу на дисплеї протягом усього процесу заряджання відображатиметься символ батареї, який наповнюватиметься смужками. Як тільки процес заряджання завершиться, з'явиться символ батареї, що заповнений смужками.

Прилад живиться від змінного акумулятора. Зверніться до крамниці чи в сервісний відділ UMAREX-LASERLINER.

a

b

C

d

e

f дисплей:

g a Показ: довжина / площа / об'єм

b Площина вимірів (покажчик) позаду / спереду

с Вимір мінімуму/максимуму

II d Пам'ять

e Величина вимірів / результат / несправність

f Πφαρορ 1 + 2

g Знак акумуляторної батареї

h Проміжне значення / мін./макс. значення

i Вимірів одиниця м

КЛАВИАТУРА:

1 Прилад увімкнено / Вимірювання / Прилад вимкнути, Площина вимірів (покажчик) позаду / спереду

2 Довжина, Вимір мінімуму/ максимуму., площа, об'єм, Піфагор 1 + 2, Пам'ять, Видалити значення, Площина вимірів (покажчик) позаду / спереду

1.

Ввімкнути, заміряти, вимикнути:

Прилад ввімкнути

Лазер ввімкнути

Провести

вимірювання

Прилад вимкнути

1x

1 sec

2x

2 sec

1x

Видалення останньої виміряної величини:

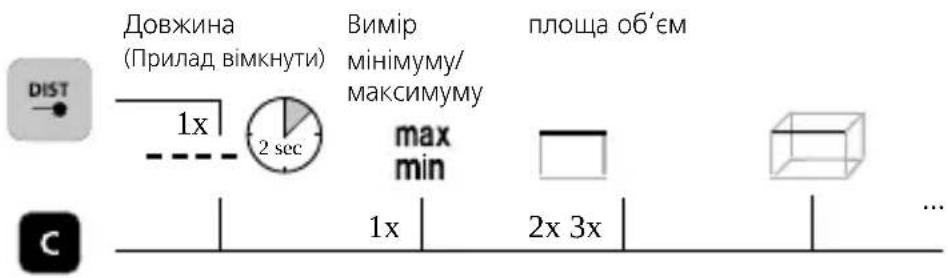

Перемкнути функції виміру:

Довжина (Прилад, вімкнути) 1x 2 sec Вимір мінімуму/ максимуму max min площа об'єм 1x 2x 3x ...

Пифагор 1
Пифагор 2
Пам'ять

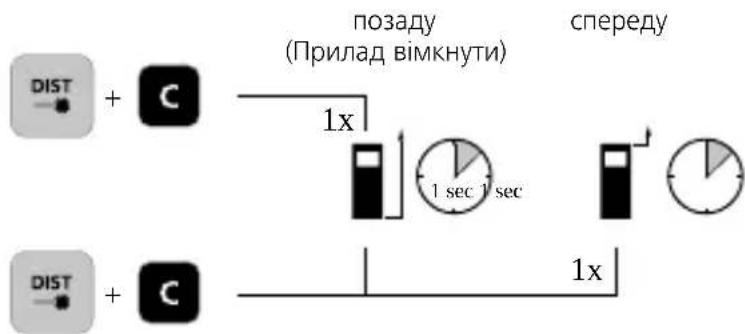

Перемкнути площину вимірів (покажчик):


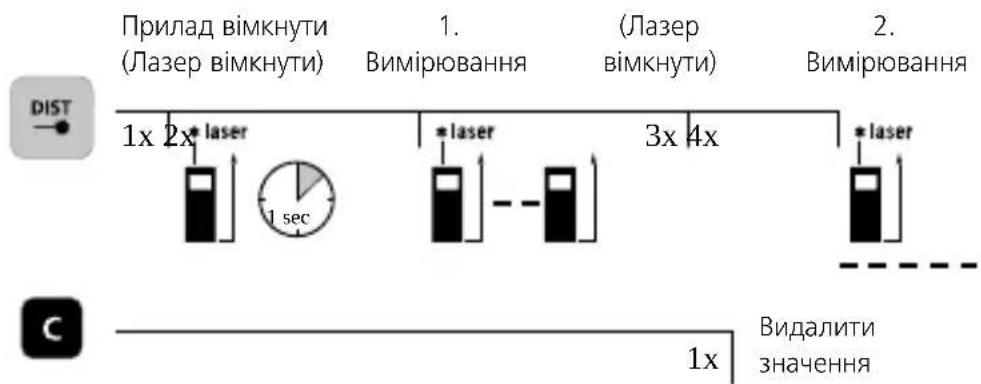

Вимірювання довжини:

Прилад вімкнути (Лазер вімкнути) 1. Вимірювання (Лазер вімкнути) 2. Вимірювання 1x 2x* laser * laser 3x 4x * laser 1 sec 1x Видалити значення

Laserliner

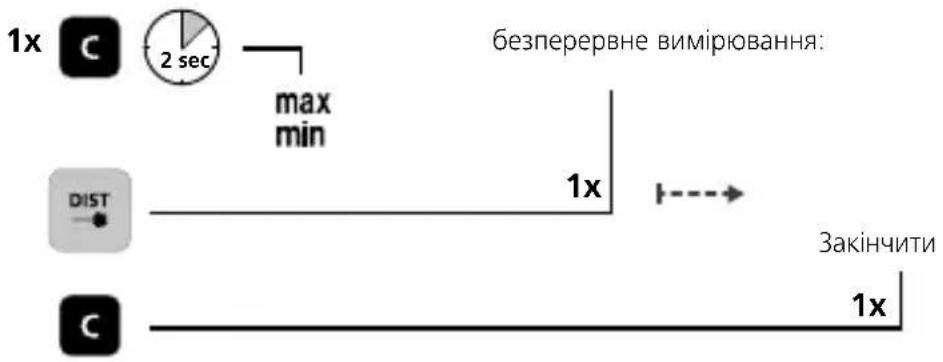

Мін./макс. безперервне вимірювання:

1x C 2 sec max min безперервне вимірювання: DIST 1x Закінчити 1x

РК-дисплей показує найбільше значення (max), найменше значення (min) і фактичне значення.

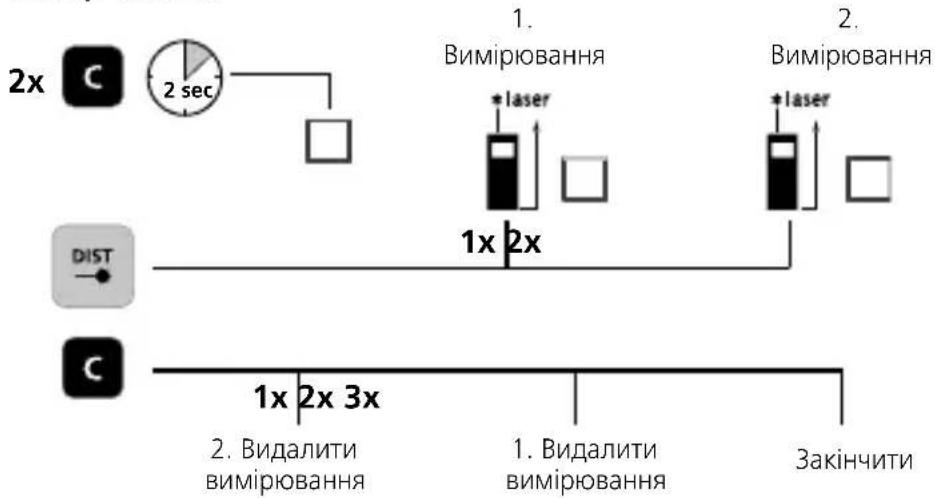

Вимір площі:

Вимір об'єму:

3x C 2 sec Об'єм 1. Вимірювання 2. Вимірювання 3. Вимірювання + laser + laser + laser 3x1x 2x DIST C 1x 2x Видалити значення Закінчити

LaserRange-Master Gi4 Mini

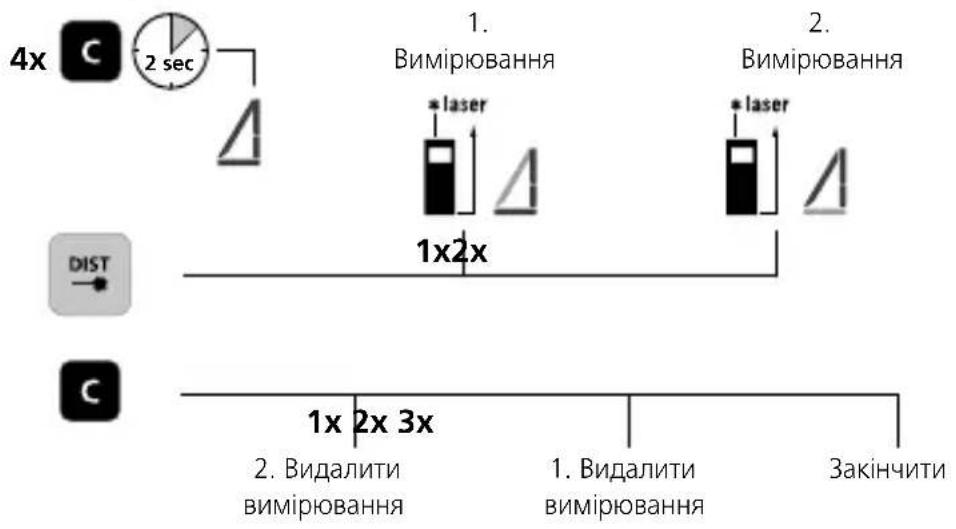

Пифагор 1:

4x 2 sec 1x2x 1x 2x 3x 2. Видалити вимірювання 1. Видалити вимірювання Закінчити 1. Bимірювання * laser * laser

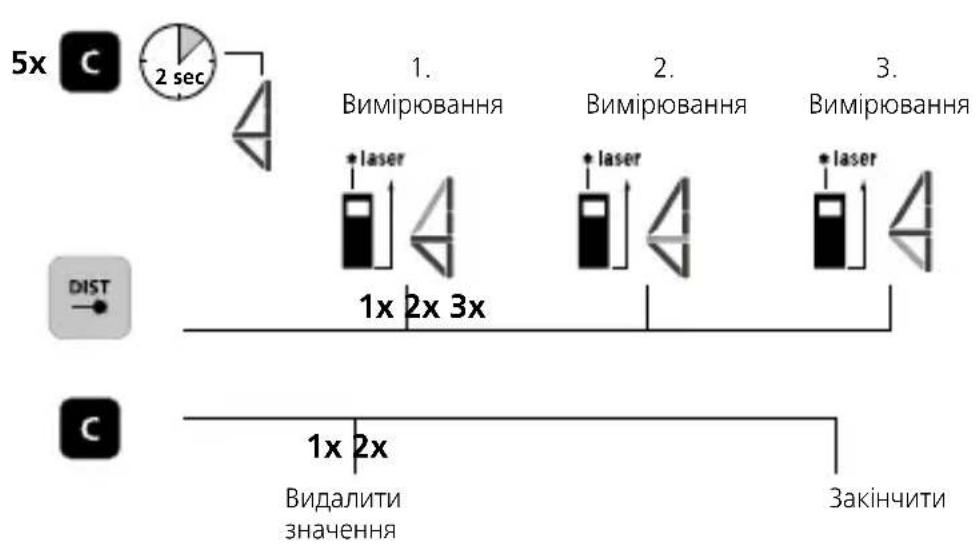

Пифагор 2:

5x 2 sec 1. Вимірювання 2. Вимірювання 3. + laser + laser + laser DIST 1x 2x 3x C 1x 2x Видалити значення Закінчити

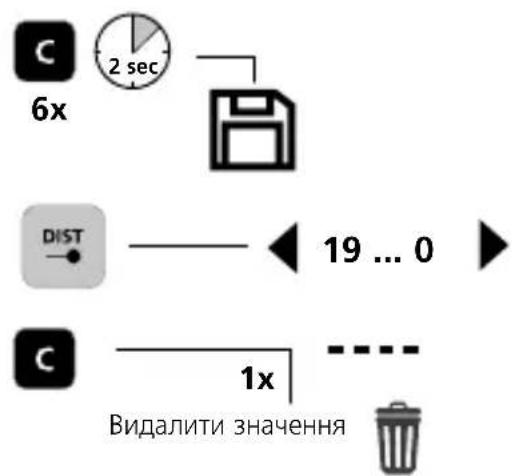

Функція збереження в пам'яті:

Прилад має 19 місць пам'яті.

6x 2 sec DIST 19 ... 0 1x Видалити значення

Laserliner

Код помилки:

Err08: Похибка вимірювань за Піфагором

Err10: Замінити батарейки

Err11: Помилка параметра

Err15: За межами діапазону вимірювання

Err16: Заслабкий прийманий сигнал

Err26: Значення поза межами області відображення

Важливі вказівки

– Лазер вказує на пункт, до якого виконується вимірювання. В промінь лазера не повинні потрапляти ніякі предмети.
– Прилад під час вимірювання компенсує різні температури в приміщенні. Тому треба деякий час почекати після переходу на інше місце з великою різницею температури.
– Прилад поза приміщенням можна застосовувати лише обмежено і не можна використовувати при сильному сонячному випромінюванні.
– При вимірюванні на відкритому повітрі дощ, туман і сніг можуть вплинути на результати вимірювання або їх сфальсифікувати.
– При несприятливих умовах, як напр., погано відбиваючі поверхні, максимальне відхилення може становити більше ніж 3 мм.
– Килими, штори чи зависи не відбивають лазер оптимально. Використовуйте гладкі поверхні.
– При измерении через стекло (оконное стекло) размеры могут искажаться.
– Функція економії енергії автоматично вимикає пристрій.
– Чищення м'якою серветкою. В корпус не повинна потрапляти вода.

Інструкція з технічного обслуговування та догляду

Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Перед тривалим зберіганням слід витягнути елемент (-ти) живлення. Зберігати пристрій у чистому, сухому місці.

Калібрування

Для забезпечення точності результатів вимірювань і функціональності слід регулярно проводити калібрування та перевірку вимірювального приладу. Ми рекомендуємо інтервали калібрування один рік. З цього приводу ви можете звернутися до вашого продавця або співробітників служби підтримки UMAREX-LASERLINER.

Технічні дані (Право на технічні зміни збережене. 25W13)

Точність (типово)* ± 2 мм
Внутрішній діапазон вимірювання**	0,05 м - 40 м
Клас лазера	2 / < 1 мВт (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Довжина хвиль лазера 515 нм
Пам'ять 19 місць пам'яті
Клас захисту IP 40
Автоматичне вимкнення 28 с	Лазер / 3 хв Приладт
Живлення Li-Ion акумулятор 3	,7V / 3,0Ah / 11,1Wh
Режим роботи	-10°C ... 40°C, Вологість повітря max. 20 ... 85% rH, без конденсації, Робоча висота max. 2000 м над рівнем моря (нормальний нуль)
Умови зберігання	-20°C ... 70°C, Вологість повітря max. 80% rH, без конденсації
Розміри (Ш x В x Г) 40 x 75 x 2	20 mm
Вага 49 г (вкл. акумуляторний	блок)

* відстань вимірювання становить до 10 м, якщо вимірювана поверхня добре відбиває, і за кімнатної температури. На слабке відбиття вимірюваною поверхнею, похибка виміру може зростати на ± 0,2 мм/м.
** при max. 5000 лк

Приписи ЄС та Великобританії та утилізація

Цей пристрій відповідає всім необхідним нормам, які регламентують вільний товарообіг на території ЄС та Великої Британії.

Цей виріб, включаючи комплектуючі та упаковку, є електричним пристроєм, який згідно з директивами ЄС та Великобританії про старі електричні та електронні пристрої, елементи живлення, акумулятори та пакувальні матеріали повинен бути передано на утилізацію екологічно безпечним способом з метою отримання цінної сировини. Електроприлади, батарейки і упаковку не можна утилізувати разом з побутовим сміттям. Закон зобов'язує споживачів безкоштовно здавати використані елементи живлення та акумуляторні батареї в громадські пункти збору, торгові точки або службу технічної підтримки. Елемент живлення необхідно вийняти з приладу, не руйнуючи його, за допомогою стандартних інструментів і відправити в окремий пункт збору, перш ніж повернути прилад для утилізації. Якщо у вас виникли питання щодо виймання елемента живлення, зверніться до служби підтримки UMAREX-LASER-LINER. Щоб отримати інформацію про відповідні пункти утилізації, звертайтеся до свого муніципалітету

і дотримуйтесь відповідних інструкцій з утилізації та техніки безпеки в пунктах збору відходів.

Детальні вказівки щодо безпеки й додаткова інформація на сайті:
