KULLANIM KILAVUZU LaserRange-Master Gi4 Mini Laserliner

Kullanım kılavuzunu, ekinde bulunan ,Garanti ve Ek Uyarılar' defterini ve de bu kılavuzun sonunda bulunan İnternet link'i ile ulaşacağını aktüel bilgiler ve uyarıları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belgelerin ürünün muhafaza edilmesi ve başkalarına verilmesi durumunda beraberinde verilmesi gerekmektedir.

Amacına uygun kullanım

Lazer mesafe ölçme cihazı uzunlukların, yüzeylerin ve hacimlerin hassas bir şekilde belirlenmesini sağlar, oda boyutlarının ve malzeme miktarlarının hesaplanması için idealdir. Pisagor açı fonksiyonu sayesinde dolayı olarak yükseklik ve mesafe belirlemesi yapılır.

Genel güvenlik bilgileri

• Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız.
• Ölçüm cihazı, çocukların ulaşabileceği yerlerde muhafaza edilmemelidir. Çocukların erişiminden uzak bir yerde saklayınız.
• Cihaz üzerinde değişiklikler veya yapısal değiştirmeler yasaktır. Bu durumda cihazın onay belgesi ve güvenlik spesifikasyonu geçerliliğini kaybetmektedir.
• Cihazı mekanik yüklere, aşırı sıcaklıklara, neme veya şiddetli titreşimlere maruz bırakmayınız.
• Cihaz, işlevlerinden biri veya birden fazlası bozulduğunda veya pilin şarımı azaldığında ve de kasası hasar gördüğünde kullanılmamalıdır.
• Dış mekan kullanımında cihazın sadece uygun hava koşullarında ya da uygun koruyucu önlemler alınmak suretiyle kullanılmasına dikkat ediniz.
• Cihazın uygun kullanımı ile ilgili yerel ya da ulusal geçerli güvenlik düzenlemelerini dikkate alınız.

Emniyet Direktifleri

Sınıf 2'ye ait lazerlerin kullanımı

Lazer işini! Doğrudan işina bakmayiniz! Lazer sınıf 2 · < 1 mW · 515 nm EN 60825-1:2014/A11:2021 / EN 50689:2021

• Dikkat: Lazer ışınına veya yansıyan ışına direkt olarak bakmayınız.
  – Lazer işinini insanların üstüne.doğrultmayınız.
• 2 sınıfı lazer işini göze vurduğunda gözlerin bilinçli olarak kapatılması ve başın derhal ışından dışarı çevrilmesi gerekmektedir.
• Lazer tesisatı üzerinde her türlü manipülasyon (değişiklik) yasaktır.
• Lazer ışınlarına veya yansımalarına (/refleksiyonlarına) asla optik cihazlar (büyüteç, mikroskop, dürbün, ...) aracılığıyla bakmayınız.

Emniyet Direktifleri

Elektromanyetik ışınlar ile muamele

• Cihaz, elektromanyetik uyumluluğa Piyasaya Arzına İlişkin 2014/30/AB (EMC) sayılı direktifinde belirtilen, elektromanyetik uyumluluğa dair yönetmeliklere ve sınır değerlerine uygundur.
• Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanların yakınında, dikkate alınması gerekmektedir. Elektronik cihazların ve elektronik cihazlardan dolayı bunların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür.
• Yüksek gerilimlerin veya yüksek elektromanyetik dalgalı akım alanlarının yakınlarında kullanılması ölçüm doğruluğunu etkileyebilir.

Yeşil lazer teknolojisi

630 - 660 nm'lik tipik, kırmızı bir lazerden yakl. 6 kat daha aydınlık

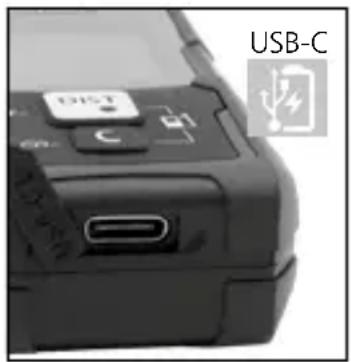

Lityum-iyon batarya kullanımı

• Akü sadece yanında bulunan USB şarj kablosuyla piyasada bulunan olağan bir USB güç kaynağı (5V / >= 1000mA) ile şarj ettirilebilir. Yanlış bir şebeke / şarj cihazı kullanıldığında garanti hakkı kaybedilir.
• Ağ / Şarj cihazını sadece kapalı alanlarda kullanın, neme ve yağmura maruz bırakmayın. Aksi takdirde elektrik çarpması tehlikesi vardır.
• Cihazı kullanmadan önce cihazın aküsünü tamamen şarj edin.
• Elektrik / Şarj cihazını elektrik prizi ve cihazın batarya yuvası bağlantı soketine bağlayın.
• Şarj kablosunun takılmasından sonra şarj işleminin bütün süresi boyunca ekranda yükselen kirişli bir pil sembolü gösterilmektedir. Şarj işlemi tamamlandıktan sonra kirişlerin hepsini gösteren bir pil sembolü gösterilir.

Cihazın değiştirilebilir bir aküsü bulunur. Skontaktuj się z lokalnym handlowcem lub serwisem UMAREX-LASERLINER.

a Uzunluk / Alan / Hacim göstergesi
b Ölçüm düzlemi (referans) arkada / önde
c Ölçüm min./maks.
d Hafiza
e Ölçüm değerleri / ölçüm sonuçları / hatalı fonksiyon

f Pisagor 1 + 2

g Pil sembolü

h Ara değerler / min./maks. değerleri

i Ölçü birimi m

1. OFF DIST C 2.

TUŞ TAKIMI:

1 AÇIK / Ölçme / KAPALI, Ölçüm düzlemi (referans) arkada / önde
2 Uzunluk, Ölçüm min./maks., Alan, Hacim, Pisagor 1 + 2, Hafıza, Değerleri sil, Ölçüm düzlemi (referans) arkada / önde

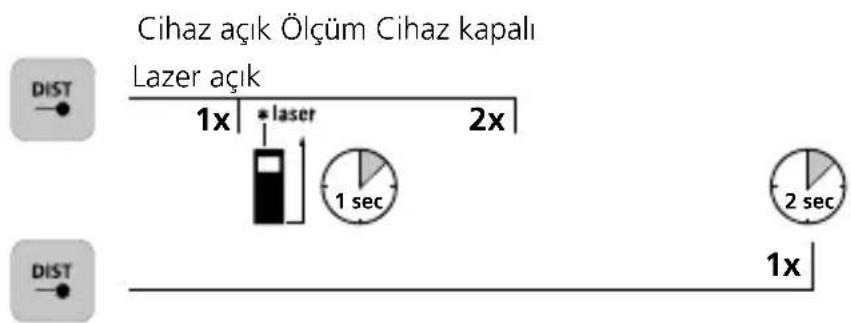

Çalıştırma, ölçme ve kapatma:

Cihaz açık Ölçüm Cihaz kapalı Lazer açık 1x | * laser 2x 1 sec 2 sec 1x DIST DIST

Son ölçüm değerinin silinmesi:

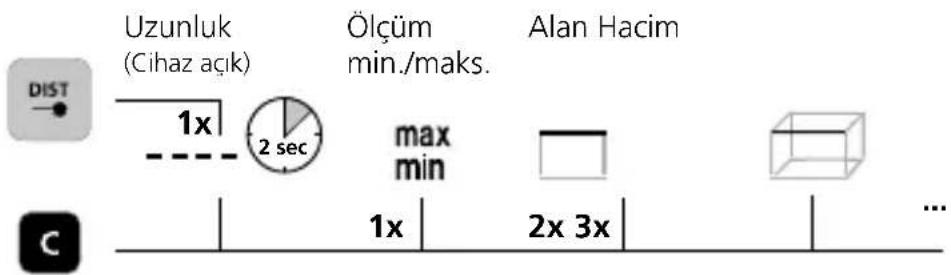

Ölçüm fonksiyonlarının değiştirilmesi:

Uzunluk (Cihaz açık) Ölçüm min./maks. Alan Hacim 1x 2 sec max min 1x 2x 3x ...

Pisagor 1 Pisagor 2 Hafıza

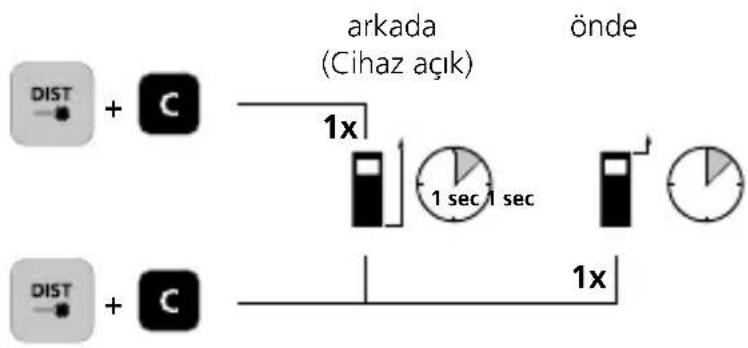

Ölçüm düzleminin (referans) değiştirilmesi:

arkada (Cihaz açık) önde 1x 1 sec 1 sec 1x DIST + C DIST + C

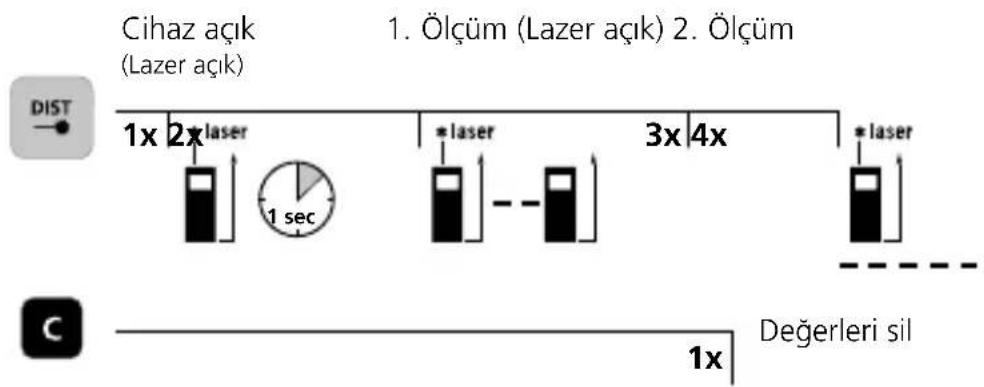

Uzunluk ölçümü:

Cihaz açık (Lazer açık) 1. Ölçüm (Lazer açık) 2. Ölçüm 1x 2x laser * laser 3x 4x * laser Değerleri sil 1x

Laserliner

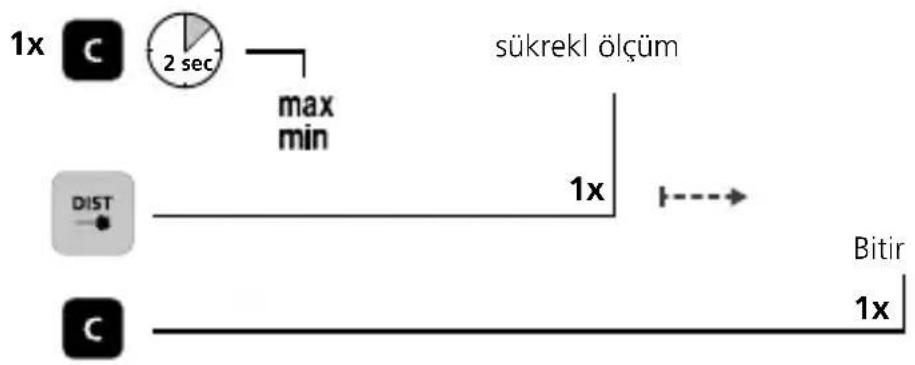

Min./maks. sükrekl ölçüm:

LCD ekranı en büyük değeri (maks), en küçük değeri (min) ve güncel değeri gösterir.

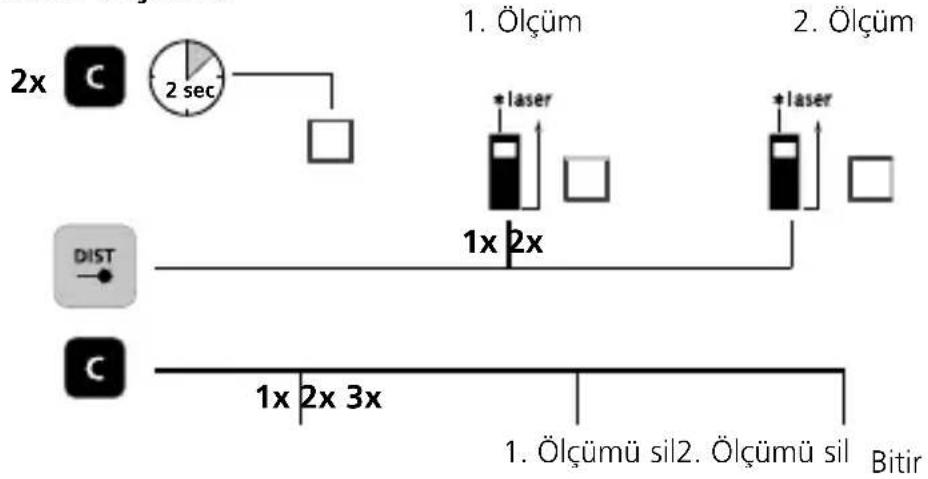

Alan ölçümü:


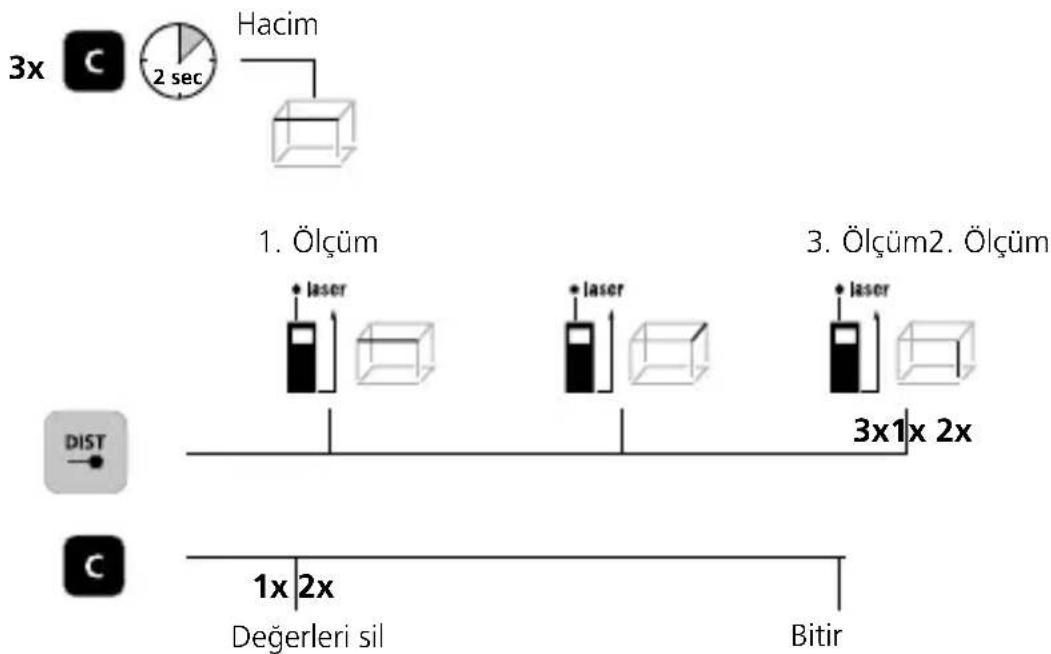

Hacim ölçümü:

LaserRange-Master Gi4 Mini

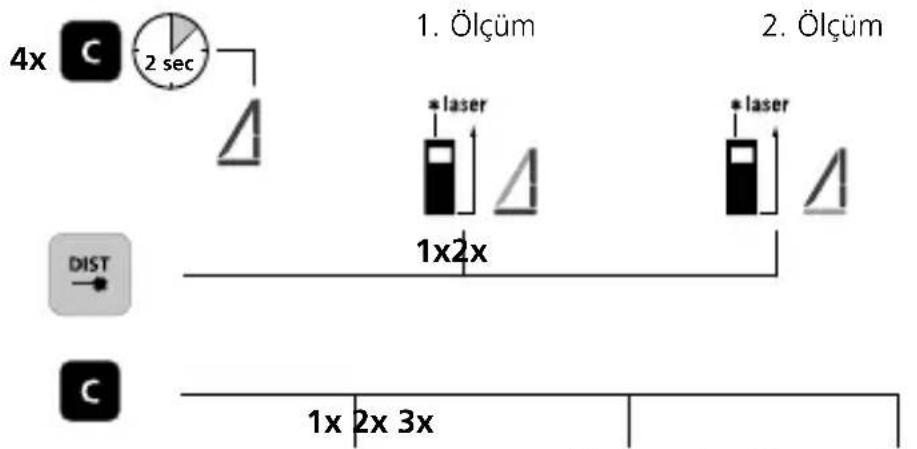

Pisagor 1:

4x 2 sec 1. Ölçüm * laser * laser 1x2x 2. Ölçüm DIST C 1x 2x 3x

1. Ölçümü sil2. Ölçümü Siltir

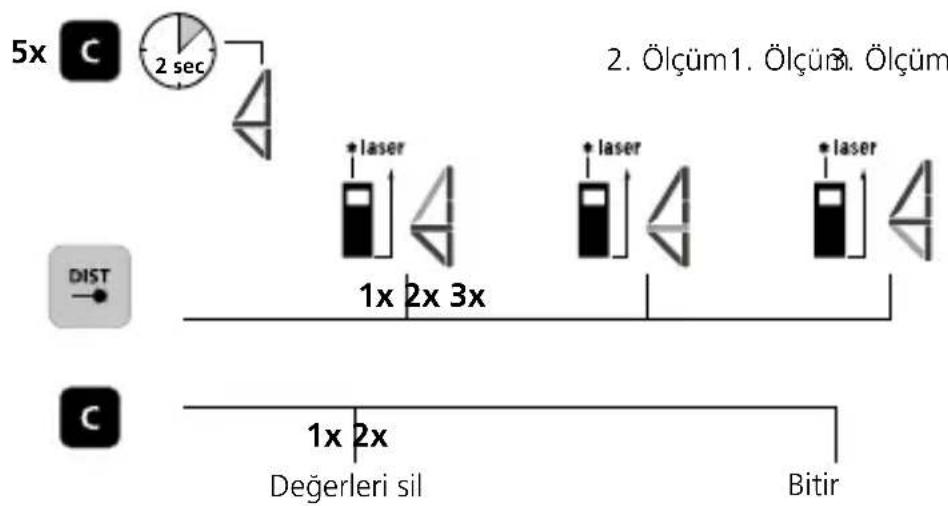

Pisagor 2:

5x 2 sec * laser 1x 2x 3x * laser * laser 2. Ölçüm1. Ölçüm3. Ölçüm DIST 1x 2x Değerleri sil Bitir

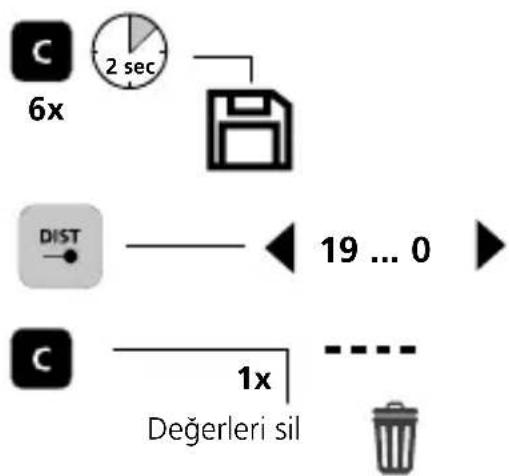

Bellek fonksiyonu:

Cihazda 19'nin üzerinde hafıza alanı bulunmaktadır.

6x 2 sec DIST 19 ... 0 1x Değerleri sil - - - -

Laserliner

Hata kodu:

Err08: Pisagor ölçüm hatası

Err10: Pilleri değiştiriniz

Err11: Parametre hatası

Err15: Ölçüm alanı dışında

Err16: Alınan sinyal fazla zayıf

Err26: Değer gösterilebilir alanın dışında

Önemli Uyarılar

• Lazer ölçüye esas olan ölçüm noktasını gösterir. Lazer ışınının alanına nesneler girmemelidir.
• Cihaz, ölçüm sırasında farklı oda sıcaklıklarını dengeler. Bu nedenle büyük sıcaklık farklarına sahip ortamlara geçildiğinde, ortam sıcaklığına uyması için kısa bir süre bekleviniz.
• Bu cihaz açık alanlarda sadece kısıtlı olarak kullanılabilir, aşırı güneş ışığında ise hiç kullanılamaz.
• Dışarda yapılan ölçümlerde yağmurlu, sisli ve karlı havalar ölçüm değerlerini etkileyebilir ve yanlış olmalarına yol açabilir.
• Uygunsuz şartlarda, ms. kötü yansımaları olan yüzeylerde maks. ölcüm sapması 3 mm üzerinde olabilir.
• Halılar, döşemeler veya perdeler lazeri mükemmel şekilde geri yansıtmaz. Düz olan yüzeyleri kullanınız.
• Camdan (pencere camı) geçen ölçümlerde ölçüm değerlerinde hata oluşabilir.
• Enerji tasarrufu fonksiyonu cihazı otomatik olarak kapatır.
• Yumuşak bir bezle temizleyiniz. Gövde içine su girmemelidir.

Bakıma koruma işlemlerine ilişkin bilgiler

Tüm bileşenleri hafifçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözücü maddelerinin kullanımından kaçının. Uzun süreli bir depolama öncesinde bataryaları çıkarınız. Cihazı temiz ve kuru bir yerde saklayınız.

Kalibrasyon

Ölçüm hassasiyetini ve işlevini korumak için ölçüm cihazı düzenli olarak kalibre ve kontrol edilmelidir. Kalibrasyon aralıklarının bir yıl olmasını tavsiye ediyoruz. Bunun için gerekirse satıcınızla iletişime geçin veya UMAREX-LASERLINER'in servis bölümüne başvurun.

Teknik özellikler (Teknik değişiklikler saklıdır. 25W13)

Hassasiyet (tipik)* ± 2 mm
İç ölçüm alanı** 0,05 m - 40 m
Lazer sınıfı	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Lazer dalga boyu 515 nm
Hafıza 19 hafıza konumu
Koruma sınıfı IP 40
Otomatik kapama Lazer 28	san. / Cihaz 3 dak.
Elektrik beslemesi Li-Ion Pil takımı 3,7V / 3,0Ah / 11,1Wh
Çalıştırma şartları	-10°C ... 40°C, hava nemi maks.20 ... 85% rH, yoğuşmasız, çalışmayükseklik maks. 2000 m normal sıfır üzeri
Saklama koşulları	-20°C ... 70°C, hava nemi maks. 80% rH,yoğuşmasız, çalışma
Boyutlar (G x Y x D) 40 x 75	x 20 mm
Ağırlık 49 g (Pil takımı dahil)

* yansıması iyi olan hedef yüzeylerde ve oda ısısında 10 m'ye kadar ölçüm mesafesi. Yansıması az olan hedef yüzeylerde ölçüm sapması ± 0,2 mm/m oranında artabilir.
** maks. 5000 lüks değerinde

AB ve UK Düzenlemeleri ve Atık Aritma

Bu cihaz, AB ve UK dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir.

Bu ürün, ekipmanları ve ambalajı da dahil, değerli hammaddelerin geri kazanılması için atık elektrikli ve elektronik ekipmanlar, piller ve ambalajlarla ilgili Avrupa ve BK yönetmeliklerine uygun olarak çevreye zarar vermeyecek şekilde geri dönüştürülmesi gereken elektrikli bir cihazdır. Elektronik cihazlar, piller ve ambalaj evsel atık mahiyetinde değildir. Tüketiciler kullanılmış pilleri ve aküleri resmi atık biriktirme merkezine, satış yerine veya teknik müşteri servisine ücretsiz olarak geri vermekle yasal olarak yükümlüdürler. Cihaz bertaraf edilmeden pili normal takımlarla tahrip edilmeden cihazdan çıkartılmalı ve ayrı olarak atık biriktirme merkezine verilmelidir. Pilin çıkartılmasıyla ilgili sorularınız varsa lütfen UMAREX-LASERLINER servis bölümüne başvurunuz. Lütfen belediyenizden ilgili atık bertaraf kurumları hakkında bilgi alınız ve atık toplama yerlerinin ilgili bertaraf ve emniyet uyarılarını dikkate alınız.

Diğer emniyet uyarıları ve ek direktifler için:
