RangeXtender M 70 - Pointeur laser Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur laser
Marque	Laserliner
Modèle	RangeXtender M 70
Technologie	GRX-Ready
Portée maximale	70 m
Longueur de l'unité réceptrice	70 mm
Alimentation électrique	4 x 1,5V LR03 (AAA)
Autonomie	Env. 20 heures
Dimensions (L x H x P)	75 mm x 155 mm x 30 mm
Poids (sans accessoires et piles)	270 g
Conditions d'utilisation	-10°C à 40°C, humidité max. 80% RH
Conditions de stockage	-20°C à 70°C, humidité max. 80% RH
Affichage	Grand écran LCD recto-verso avec indication en millimètres
Sensibilité réglable	1, 2 ou 5 mm
Alignement	Bulle horizontale et verticale intégrées
Compatibilité	Lasers verts à lignes avec technologie GRX-Ready
Matériel livré	Récepteur, fixation, piles (non précisé)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants
Sécurité	Ne pas regarder directement le faisceau laser ; respecter les normes de sécurité
Pièces détachées et réparabilité	Piles remplaçables par l'utilisateur

FOIRE AUX QUESTIONS - RangeXtender M 70 Laserliner

Quelle est la portée maximale du récepteur RangeXtender M 70 ?

La portée maximale est de 70 mètres en conditions optimales, avec un laser compatible GRX-Ready.

Comment régler la sensibilité du récepteur ?

La sensibilité se règle sur 1, 2 ou 5 mm via le menu de l'appareil. Pour une précision maximale, choisissez 1 mm ; pour des mesures rapides, utilisez 5 mm.

Quel type de piles utilise le RangeXtender M 70 ?

Il utilise 4 piles AAA (LR03) de 1,5 V. L'autonomie est d'environ 20 heures.

Le récepteur est-il compatible avec tous les lasers ?

Non, il est compatible uniquement avec les lasers verts à lignes dotés de la technologie GRX-Ready.

Comment interpréter l'affichage en millimètres ?

L'écran LCD affiche la différence de hauteur entre le rayon laser et le niveau de marquage, avec des flèches directionnelles et une valeur en mm pour un guidage précis.

Comment aligner correctement le récepteur avant utilisation ?

Utilisez les bulles horizontale et verticale intégrées pour aligner l'appareil. Cela garantit une précision maximale lors de la détection du laser.

Peut-on utiliser le RangeXtender M 70 en extérieur ?

Oui, dans les conditions de travail spécifiées : de -10°C à 40°C et une humidité relative max. de 80% RH. Évitez toute exposition prolongée à la pluie.

Que faire si l'appareil ne s'allume pas ?

Vérifiez les piles : insérez 4 piles AAA neuves en respectant la polarité. Si le problème persiste, contactez le service après-vente.

Comment nettoyer le récepteur laser ?

Utilisez un chiffon doux et sec. N'utilisez jamais de solvants ou de produits abrasifs qui pourraient endommager l'écran ou le boîtier.

Quelle est la durée de vie des piles ?

L'autonomie est d'environ 20 heures d'utilisation continue. La durée réelle dépend du mode d'utilisation et de la qualité des piles.

MODE D'EMPLOI RangeXtender M 70 Laserliner

Récepteur laser équipé de la technologie GRX-Ready, d'un affichage en millimètres et d'une grande zone de réception

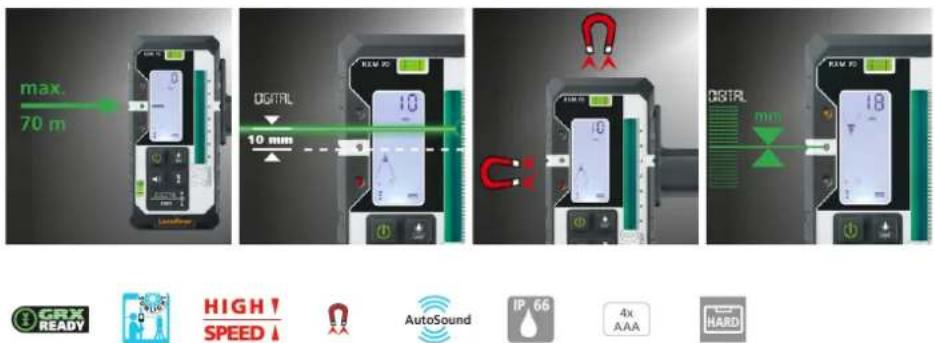

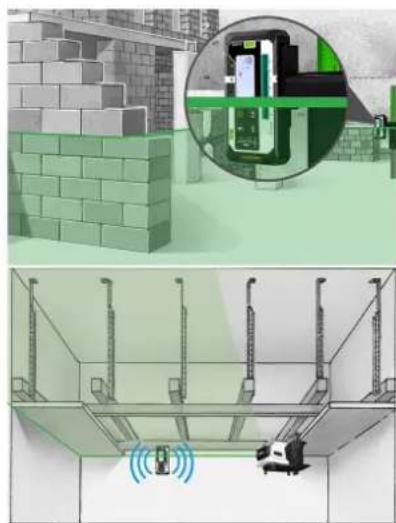

Ce récepteur laser permet des opérations d'alignement de près comme de loin et est compatible avec tous les lasers verts à lignes disposant de la technologie GRX-READY. Il détecte rapidement les lignes laser soumises à des pulsations de haute fréquence à une distance allant jusqu'à maximum 70 mètres. La bulle horizontale et la bulle verticale intégrées permettent d'aligner parfaitement le récepteur avant l'utilisation pour une précision maximale lors de la saisie de la ligne laser. La flèche et l'affichage en millimètres informent l'utilisateur sur la différence de hauteur précise du rayon laser par rapport au niveau de marquage. Le grand écran LCD permet une lecture facile et rapide des valeurs mesurées sur les deux côtés du récepteur. L'écran situé au dos de l'appareil permet de travailler et de lire les valeurs mesurées également dans le sens contraire de la sortie du rayon laser. La sensibilité réglable de 1, 2 ou 5 millimètres permet l'adaptation flexible à chaque utilisation — d'une précision maximale à des mesures rapides plus grossières.

Pour les lasers à lignes vertes disposant de la technologie GRX-Ready - Permet de réaliser des opérations d'ajustage rapides à proximité et à distance

DONNÉES TECHNIQUES
Plage de réception du laser	max. 70 m
Longueur de l'unité réceptrice	70 mm
Alimentation électrique	4 x 1,5V LR03 (AAA)
Durée de fonctionnement	env. 20 h
Conditions de travail	-10°C ... 40°C, Humidité relative de l'air max. 80% RH, non condensante, Altitude de travail max. de 4000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-20°C ... 70°C, Humidité relative de l'air max. 80% RH
Dimensions (L x H x P)	75 mm x 155 mm x 30 mm x (sans fixation)
Poids 270 g (sans accessoires et piles)
