Sihtotstarbeline kasutamine

See laseriga kaugusmõõtur on ette nähtud pikkuste, pindalade ja ruumalade mõõtmiseks, liitmiseks ja lahutamiseks. Nurgafunktsioon sobib kaudseteks mõõtmisteks raskesti ligipääsetavates mõõtekohtades. Digital-Connectioni liidese kaudu saab mõõteandmed edastada nutitelefonile.

Üldised ohutusjuhised

• Kasutage seadet eranditult spetsifikatsioonide piires vastavalt selle kasutusotstarbele.
• Möõteseadet hoida lastele kättesaamatus kohas. Hoidke lastele kättesaamatult.
• Ümberehitused või muudatused pole seadmel lubatud, seejuures kaotavad luba ning ohutusspetsifikatsioon kehtivuse.
• Ärge laske seadmele mõjuda mehaanilist koormust, ülikõrgeid temperatuure, niiskust ega tugevat vibratsjooni.
• Seadet ei tohi enam kasutada, kui üks või mitu funktsiooni on rivist välja langenud või patarei laetustase on nõrk ning samuti korpuse kahjustuste korral.
• Jälgige öues kasutades, et seadet kasutatakse üksnes vastavates ilmastikutingimustes või sobivate kaitsemeetmetega.
• Palun järgige kohalike ja riiklike ametite ohutusmeetmeid seadme asjatundliku kasutuse kohta.

Ohutusjuhised

Ümberkäimine klassi 2 laseritega

Laserkiirgus! Mitte vaadata laserikiirt! Laseriklass 2 < 1 mW · 515 nm

EN 60825-1:2014/A11:2021 / EN 50689-1:2021

• Tähelepanu: Ärge vaadake otsesesse või peegelduvasse kiirde.
• Ärge suunake laserkiirt inimeste peale.
• Kui klassi 2 laserkiirgus satub silma, siis tuleb silmad teadlikult sulgeda ja pea kohe kiire eest ära liigutada.
• Manipulatsioonid (muudatused) on laserseadisel keelatud.
• Ärge vaadelge laserkiirt ega reflektsioone kunagi optiliste seadmetega (luup, mikroskoop, pikksilm, ...).

Ohutusjuhised

Elektromagnetilise kiirgusega ümber käimine

• Möõteseade vastab elektromagnetilise ühilduvuse eeskirjadele ja piirvärtustele vastavalt EMC-määrusele 2014/30/EL.
• Järgida tuleb kohalikke käituspiiranguid, näiteks haiglates, lennujaamades, tanklates või südamerütmuritega inimeste läheduses. Valitseb ohtliku mõjutamise või häirimise võimalus elektrooniliste seadmete poolt ja kaudu.
• Mõõtetäpsust võivad mõjutada kasutamine suure pinge või tugevate elektromagnetiliste vahelduvväljade läheduses.

Ohutusjuhised

RF raadiolainetega ümber käimine

• Mõõteseade on varustatud raadiosideliidesega.
• Mõõteseade täidab elektromagnetiline ühilduvuse ja raadiosidekiirguse eeskirju ning piirväärtusi vastavalt RED direktiivile 2014/53/EL.
• Siinkohal kinnitab Umarex GmbH & Co. KG, et raadioseadme tüüp LaserRange-Master Gi8 Pro vastab Euroopa raadioseadmete määruse 2014/53/EL (RED) olulistele nõudmistele ja muudele nõudmistele. ELi vastavustunnistuse täisteksti leiate alljärgnevalt internetiaadressilt: https://packd.li/ll/aoz/in

Roheline lasertehnoloogia

U 6 korda eredam kui tüüpiline punane laser lainepikkusega 630 - 660 nm

Liitiumioonaku käsitsemine

• Kasutage võrgu-/laadimisseadet ainult suletud ruumis, sellesse ei või sattuda niiskust ega vihma, kuna vastasel korral võib tekkida elektrilöögioht.
• Enne seadme kasutamist laadige seadme aku täielikult täis.

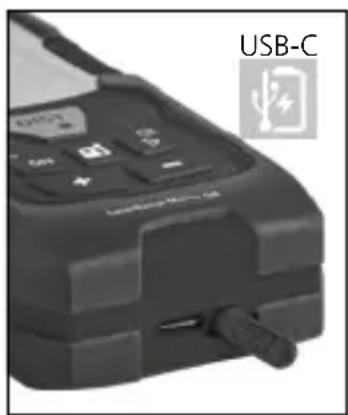

• Ühendage vörgu-/laadimisseade vooluvörguga ja seadme akupaki ühenduspesaga. Palun kasutage ainult kaasasolevat vörguseadet/laadijat. Vale vörguseadme/laadija kasutamisel kaotab garantii kehtivuse.

- Pärast laadimiskaabli ühendamist ilmub ekraanile tõusva tulbaga aku sümbol, mis näitab laadimisprotseduuri kogu kestust. Kui laadimisprotseduur on lõppenud, ilmub täieliku tulpade arvuga aku sümbol.

Seade on varustatud vahetatava akuga. Võtke ühendust oma edasimüüjaga või pöörduge ettevõtte UMAREX-LASERLINER klienditeenindusosakonna poole.

Laserliner

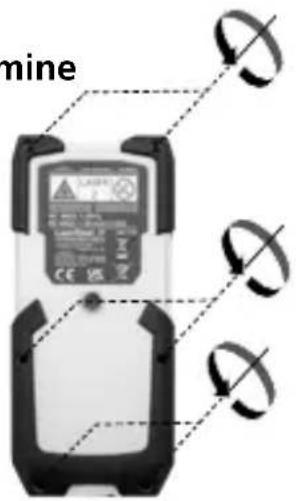

Akupaki eemaldamine

mine

a Funktsioonivaliku näit
b Möötetasand (körvalekalle) taga / teema / ees
c Mõõdetav kaugus
d Min/maks pidevmõõtmine
e Mõõteväärtused / mõõtetulemused / veafunktsioon
f Seade kaldenurga kuva
g Patarei sümbol
h Digital Connection funktsioon aktiveeritud
i Vaheväärtused / min/maks väärtused
j liitmine / Subtraktsioon
k Mööteühik
I Pikkuse möötmine
m Min/maks pidevmõõtmine
n Pindala möötmine
- Seina pindala mõõtmine
p Ruumala mõõtmine
q Nurgafunktsioon 1
r Nurgafunktsioon 2
s Nurgafunktsioon 3
t Digitaalne libell
u Kaldeanduri kalibreerimine
v Mälu
w Digital Connection

1. SEES / Mõõtmine / Taimerifunktsioon
2. Viimaste kustutamine mööteväärtused / VÄLJAS
3. liitmine / Subtraktsioon
4. Mõõtetasand (kõrvalekalle) taga / teema / ees
5. Funktsioonivaliku näit

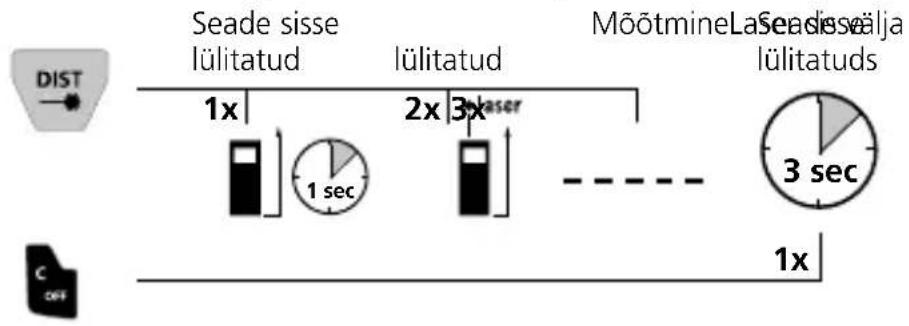

Sisselülitamine, möötmine ja väljalülitamine:

Seade sisse lülitatud 1x 1 sec 2x 3xaser Mõõtmine Lase lülitatuds Seade sisseäja 1x 3 sec

Viimase mööteväärtuse kustutamine:

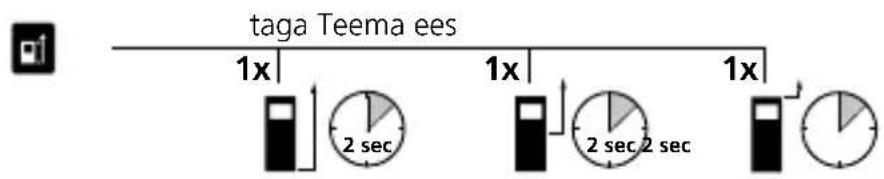

Mõõtetasandi (kõrvalekalle) ümberlülitamine:


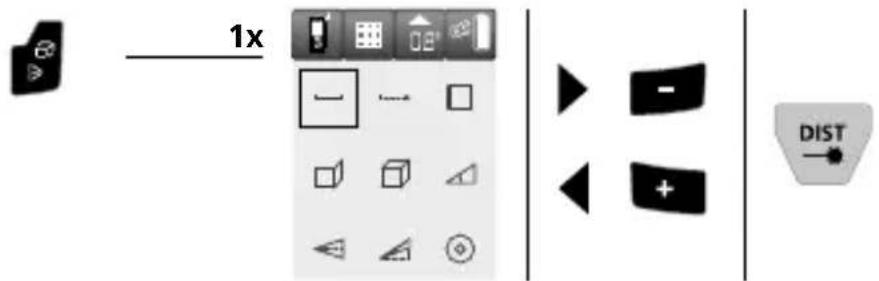

Funktsioonide ümberlülitamine:

1x DIST

Laserliner

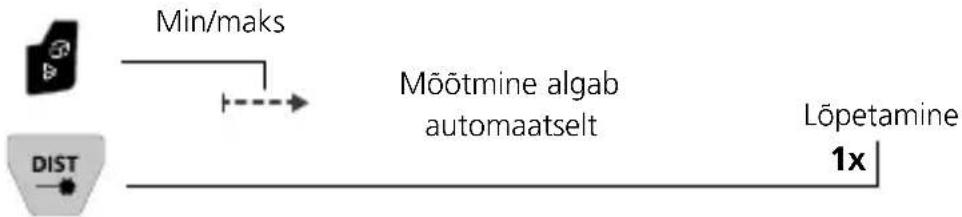

Min/maks pidevmõõtmine:

LC-ekraanil näidatakse suurimat väärtust (max), väikseimat väärtust (min) ja tegelikkusele vastavat väärtust.

Pikkuse möötmine:

2. mõõtmine1. mõõtmine * laser * laser 2x1x3x4x DIST

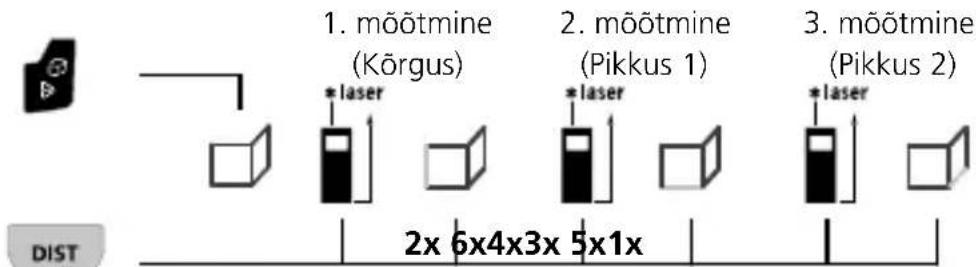

Seina pindala mõõtmine:

1. mõõtmine (Körgus) 2. mõõtmine (Pikkus 1) 3. mõõtmine (Pikkus 2) * laser * laser * laser 2x 6x4x3x 5x1x DIST

1. pindala = kõrgus x pikkus 1
2. pindala = (kõrgus x pikkus 2) + 1. pindala jne.

See funktsioon sobib sama kõrgusega seinapindade automaats-eks liitmiseks. Pärast laseri sisselülitamist tuleb 1. Mõõtmisega määrata ruumi kõrgus, mida kasutatakse kõikidel järgnevatel pindalade arvutamisel kõrguse mõõduna. Alates teisest mõõtmi- sest tuleb määrata veel ainult vastav pikkuse mõõt. Iga pindala arvutamise tulemus liidetakse eelnevale.

1. mõõtmine 2. mõõtmine 3. mõõtmine * laser * laser * laser 2x6x4x3x5x1x DIST

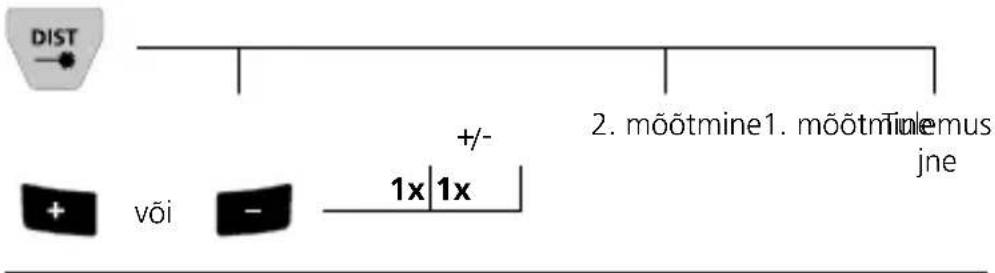

Pikkuste, pindalade ja mahtude liitmine ja lahutamine:

DIST + või - 1x | 1x +/- 2. mõõtmine1. mõõtmõlemus jne

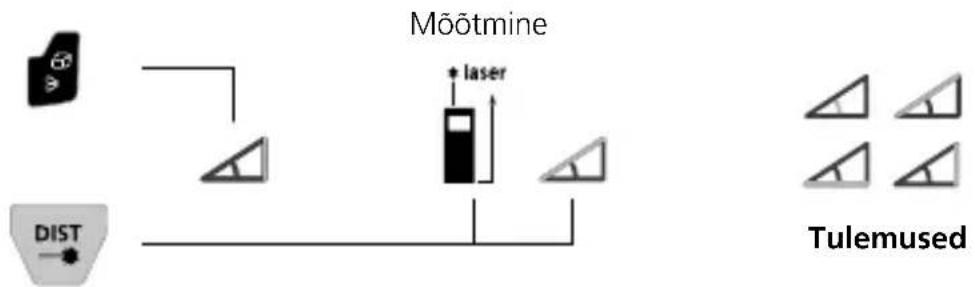

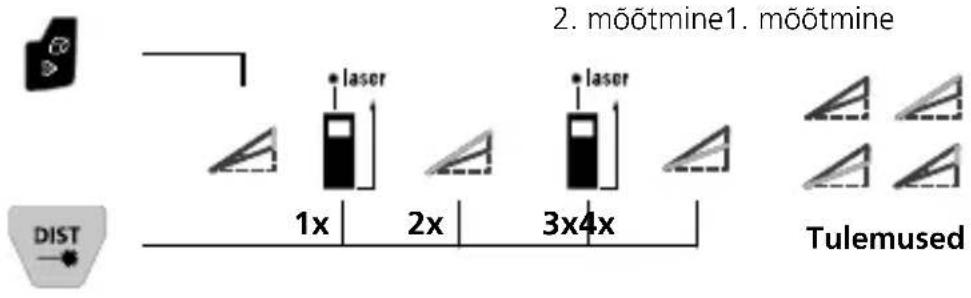

Nurgafunktsioon 1 / 2 / 3:

Mõõtmistulemus määratakse 360° kaldesensori kaudu kindlaks.

Seadme tagakülg on ette nähtud lähtepinnana nurkade mõõtmiseks.

1:

2:

Laserliner

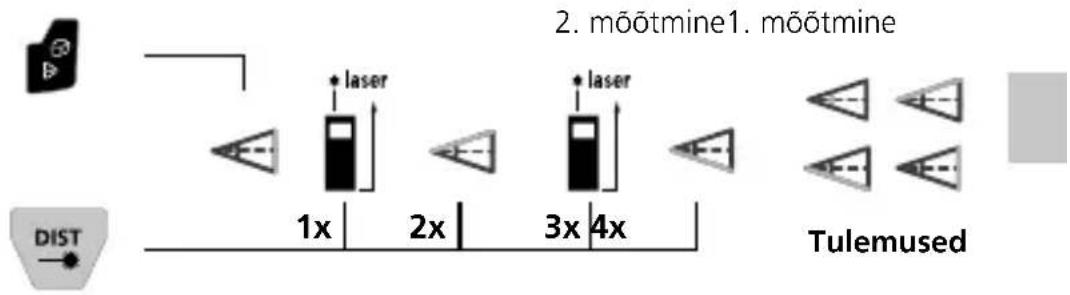

3:

2. mõõtmine1. mõõtmine 1x 2x 3x4x Tulemused DIST

Digitaalne libell:

Digitaalne libell on möeldud seadme horisontaalselt joondamiseks.

Kaldeanduri kalibreerimine:

Kaldeanduri (Tilt) kalibreerimiseks järgige ekraanil toodud juhiseid.

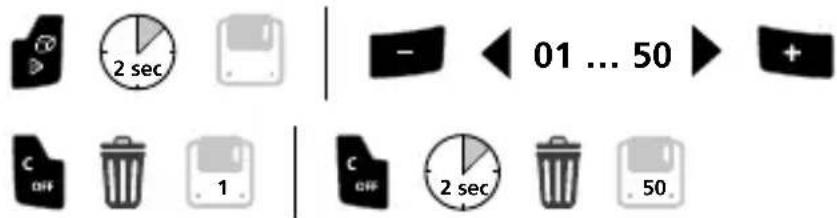

Mälufunktsioon:

Seade on varustatud 50 mälukohaga.

Digital Connection sümbol ilmub pärast aktiveerimist displeile (h). Aktiivse funktsiooni korral saab mobiilne löppseade App-i kaudu mööteseadmega ühenduda.

Andmeülekanne

Seade on varustatud Digital Connectioniga, mis võimaldab raadiosidetehnika abil andmete edastamist raadioliidesega mobiilsetele lõppseadmetele (nt nutitelefon, tahvelarvuti).

Digital Connectioni süsteemieeldused leiate aadressilt

Seade võib luua raadioühenduse raadiosidestandardiga IEEE 802.15.4 ühilduvate seadmetega. Raadiosidestandard IEEE 802.15.4 on Wireless Personal Area Networks (WPAN) andmesideprotokoll.

Tööraadiuseks on ette nähtud max 10 m kaugus löppseadmest ja see sõltub tugevasti ümbrustingimustest nagu nt seinte paksusest ja koostisest, raadiosidehäiretest, samuti löppseadme saate-/vastuvõtuomadustest.

Aplikatsioon (App)

Digital Connectioni kasutamiseks on vajalik rakendus. Neid saab vastavates Store'idest löppseadmest olenevalt alla laadida:

Jälgige, et mobiilse löppseadme raadioliides oleks aktiveeritud.

Pärast rakenduse käivitamist ja aktiveeritud Digital Connectioni korral saab mobiilse löppseadme ja mõõtesedame vahel luua ühenduse. Kui aplikatsioon tuvastab mitu aktiivset mõõteseadet, siis valige sobiv mõõteseade välja.

Järgmisel käivitamisel saab selle mööteseadme automaatselt ühendada.

Veakood:

Er101: Vahetage patareid

Er108: Pythagorase mõõteviga

Er118: Kaldeanduri kalibreerimisviga

Er155: Vastuvõetud signaal on liiga nõrk või väljaspool mõõtepiirkonda

Er181: Viga andmete ülekandmisel

Er194: Väärtus väljaspool näiduvahemikku

Laserliner

Tähtsad nõuanded

• Laser kuvab mõõtepunkti, milleni mõõdetakse. Laserkiirt ei tohi teised esemed takistada.
• Seade kompenseerib möötmise ajal erinevad ruumitemperatuurid. Arvestage seetõttu asukoha vahetamisel temperatuurierinevustest tuleneva kohanemisaiaga.
• Seade on väljas vaid piiratult kasutatav ja seda ei saa kasutada tugeva päikesekijirguse korral.
• Mõõtmist ja mõõteväärtuseid vabas looduses võib mõjutada/muuta vihm, udu ja lumi.
• Ebasobivates tingimustes, nt halvasti peegelduvate pindade korral, vöib maksimaalne körvalekalle olla suurem kui 3 mm.
• Vaibad, polstrid või kardinad ei peegelda laserkiirt kõige optimaalsemalt tagasi. Kasutage siledaid pindu.
• Möötes läbi klaasi (aknad) võivad mõõtetulemused valed olla.
• Energiat säästev funktsioon lülitab seadme automaatselt välia.
• Puhastage pehme lapiga. Seadme korpusesse ei tohi sattuda vett.

Juhised hoolduse ja hoolitsuse kohta

Puhastage kõik komponendid kergelt niisutatud lapiga ja vältige puhastus-, küürimisvahendite ning lahustite kasutamist. Võtke patareid(d) enne pikemat ladustamist välja. Ladustage seadet puhtas, kuivas kohas.

Kalibreerimine

Mõõteseadet tuleks mõõtmistulemuste täpsuse tagamiseks regulaarselt kalibreerida ja kontrollida. Soovitame kalibreerimisintervalli pikkuseks üks aasta. Vajadusel võtke ühendust oma edasimüüjaga või pöörduge ettevõtte UMAREX-LASERLINER klienditeenindusosakonna poole.

Tehnilised andmed (Jätame endale öiguse teha tehnilisi muudatusi. 24W19)

Täpsus (tüüpiline)* ± 2 mm
Mõõtepind sees** 0,05 m - 80 m
Laseriklass	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689-1:2021)
Laserkiire lainepikkus 515 nm
Mälu 50 mälukohta
Kaitseklass IP 66
Automaatne väljalülitumine	30 sek laser / 3 min seade
Toitepinge Lio-lon akupakett B,7V / 1,0Ah
Töötingimused	-10°C ... 40°C, õhuniiskus max 20 ... 85% rH, mittekondenseeruv, töökõrgus max 2000 m üle NN (normaalnull)
Ladustamistingimused	-20°C ... 70°C, õhuniiskus max 80% rH
Mõõdud (L x K x S) 57 x 132 x 28 mm
Kaal 154 g (sh akupaki)

* mõõtmiskaugus kuni 10 m hästi peegeldavate sihtpindade ja ruumitemperatuuri puhul. Halvasti peegeldavate sihtpindade puhul võib mõõtehälve ± 0,2 mm/m võrra suureneda.
** max 5000 lx juures
