PocketCrossLaser 2G - Puntero laser Laserliner - Manual de uso y guía de instrucciones gratis

Marca	Laserliner
Modelo	PocketCrossLaser 2G
Tipo de producto	Láser de líneas cruzadas verde
Clase láser	2 (EN 60825-1:2014/AC:2017)
Longitud de onda	515 nm
Potencia láser	< 1 mW
Precisión	± 0,3 mm/m
Rango de autonivelación	± 3,5°
Visibilidad típica	55 m (a 300 lx máx.)
Alcance con receptor manual	40 m (variable según condiciones)
Alimentación	Batería de iones de litio 3,7 V / 3,6 Ah / 13,32 Wh
Tiempo de carga	Aproximadamente 4 horas
Autonomía	Aproximadamente 15 h (con dos planos láser)
Dimensiones (L x A x P)	91 x 82 x 60 mm
Peso	334 g (con batería)
Rosca para trípode	1/4"
Tecnología	PowerGreen+ (láser verde 6 veces más brillante), GRX-READY
Modo de inclinación	Sí (desactiva la autonivelación)
Modo receptor manual	Sí (pulsación de alta frecuencia para receptor GRX)
Condiciones de trabajo	0°C a 50°C, humedad máx. 80% HR, altitud máx. 4000 m
Condiciones de almacenamiento	-20°C a 70°C, humedad máx. 80% HR
Mantenimiento	Limpiar con un paño húmedo, sin disolvente; almacenar en lugar seco
Calibración	Recomendado una vez al año; verificación antes del uso
Servicio posventa	Contactar a Umarex GmbH & Co. KG - Laserliner

Preguntas frecuentes - PocketCrossLaser 2G Laserliner

¿Cómo encender y apagar el PocketCrossLaser 2G?

Utilice el interruptor deslizante (2). Deslícelo hacia la derecha para encender (modo nivelación) o hacia la izquierda para apagar/activar el modo inclinación. Para el transporte, apague siempre y bloquee el péndulo deslizando el interruptor hacia la izquierda.

¿Qué hacer si las líneas láser parpadean?

El parpadeo indica que el aparato está fuera del rango de autonivelación (±3.5°). Coloque el instrumento sobre una superficie más horizontal o use el modo inclinación si trabaja en un plano inclinado.

¿Cómo usar el modo inclinación?

Coloque el interruptor deslizante (2) a la izquierda (posición APAGADO / seguridad de transporte). Luego presione la tecla de selección de líneas láser (6) para elegir la línea deseada. En este modo, la autonivelación está desactivada.

¿Puedo usar un receptor láser con este aparato?

Sí, el aparato es compatible con los receptores láser GRX. Active el modo receptor manual presionando la tecla (7). Las líneas láser se vuelven más oscuras pero emiten pulsaciones de alta frecuencia detectables por el receptor.

¿Cómo verificar la calibración del aparato?

Coloque el aparato entre dos paredes separadas al menos 5 m. Marque el punto A1, gire el aparato 180° y marque A2. Luego, acerque el aparato a la pared cerca de A1, gire 180° y marque A3. Si la diferencia entre A2 y A3 supera 0,3 mm/m, se necesita un ajuste.

¿Cuál es la autonomía de la batería y cómo recargarla?

La autonomía es de aproximadamente 15 horas con dos planos láser activos. La recarga se realiza a través del puerto USB tipo C con el cargador incluido. El tiempo de carga es de aproximadamente 4 horas. Los LED parpadean durante la carga y se quedan encendidos permanentemente una vez finalizada.

¿Qué hacer en caso de baja precisión?

Primero verifique la calibración como se describe en el manual. Si la desviación es demasiado grande, contacte al servicio posventa de Umarex-Laserliner. Se recomienda una calibración anual para garantizar la precisión.

¿Cómo limpiar y mantener el láser?

Limpie los componentes con un paño ligeramente húmedo. No use productos de limpieza, abrasivos ni disolventes. Almacene el aparato en un lugar seco y limpio a una temperatura entre -20°C y 70°C.

¿Cuáles son las instrucciones de seguridad a seguir?

Nunca mire directamente el haz láser (clase 2, <1 mW). No dirija el láser hacia personas o animales. Cubra las superficies reflectantes cercanas. Use el aparato de acuerdo con su uso previsto y manténgalo fuera del alcance de los niños.

¿La batería es reemplazable?

Sí, el instrumento está equipado con una batería de iones de litio reemplazable. Para el reemplazo, contacte a su distribuidor o al servicio posventa de Umarex-Laserliner. Use solo cargadores adecuados suministrados con el aparato.

MANUAL DE USUARIO PocketCrossLaser 2G Laserliner

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Uso correcto

Este láser de líneas cruzadas proyecta una cruz láser bien visible y es apropiado para alinear planos horizontales, verticales e inclinados. El aparato indica que se encuentra fuera del rango de nivelación mediante señales ópticas. El producto integra un modo receptor manual y una conexión de 1/4" para trípode.

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido realizar transformaciones ni cambios en el aparato, en ese caso pierde su validez la homologación y la especificación de seguridad.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes.
• No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil.

Indicaciones de seguridad

Manejo de láseres de clase 2

Rayo láser! ¡No mire al rayo láser! Láser clase 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017

• Atención: No mire directamente el rayo ni su reflejo.
• No oriente el rayo láser hacia las personas.

• Si el rayo láser de clase 2 se proyecta en los ojos, ciérrelos inmediatamente y aparte la cabeza de su trayectoria.

• No mire nunca el rayo láser o las reflexiones con aparatos ópticos (lupa, microscopio, prismáticos, ...).

• No utilice el láser a la altura de los ojos (1,40...1,90 m).
• Durante el uso de un equipo láser hay que cubrir necesariamente todas las superficies reflectantes, especulares o brillantes.
• En zonas de tráfico públicas debe limitarse el recorrido de los rayos dentro de lo posible mediante barreras o tabiques móviles y marcar la zona de trabajo con láser con placas de advertencia.

Indicaciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva europea 2014/30/UE de CEM.
• Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.
• El uso cerca de altas tensiones o bajo campos electromagnéticos alternos elevados puede mermar la precisión de la medición.

Características y funciones especiales

Alineación automática del aparato mediante sistema de péndulo con amortiguación magnética. Una vez colocado el aparato en la posción base éste se alinea automáticamente.

BLOQUEO de transporte: El aparato cuenta con un bloqueo pendular como sistema de protección para el transporte.

La tecnología GRX-READY hace posible el uso de los láser de líneas también con malas condiciones de luz. En esos casos las líneas láser vibran con una alta frecuencia y son detectadas a grandes distancias por los receptores de láser especiales.

Tecnología láser verde

Aprox. 6 veces más brillante que un láser rojo típico con 630 - 660 nm

Los equipos con la tecnología PowerGreen+ disponen de brillantes diodos verdes de alto rendimiento que permiten una excelente visibilidad de las líneas láser a grandes distancias, sobre superficies oscuras y en entornos con elevada luminosidad ambiental.

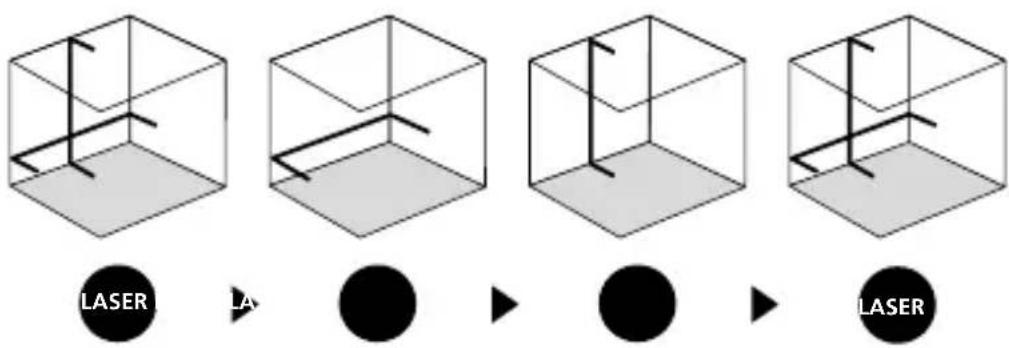

Número y disposición de los láseres

H = línea de láser horizontal V = línea de láser vertical S = función de inclinación

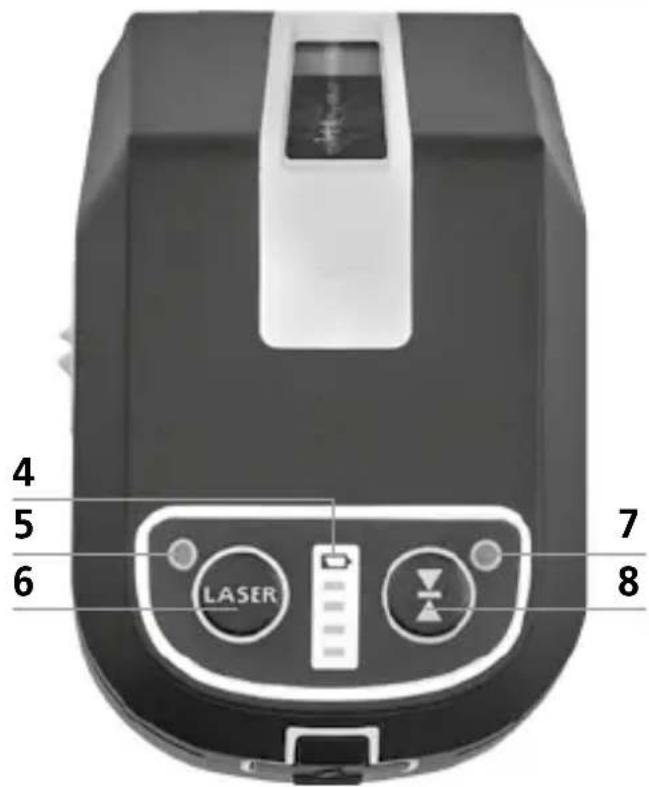

1 Ventana de salida láser
2 Conmutador deslizante
a Encendido (ON)
b Apagado (OFF) / Bloqueo de transporte / Modo de inclinación

3 Conexión de rosca 1/4" (lado inferior)

4 Estado de las pilas
5 LED de nivelación
6 Selector líneas láser; nivelación On/Off
7 Modo de receptor manual LED
8 Modo de receptor manual On/Off

!

Para el transporte, apagar siempre todos los láseres, bloquear el péndulo y cambiar el interruptor deslizante (2) hacia la izquierda.

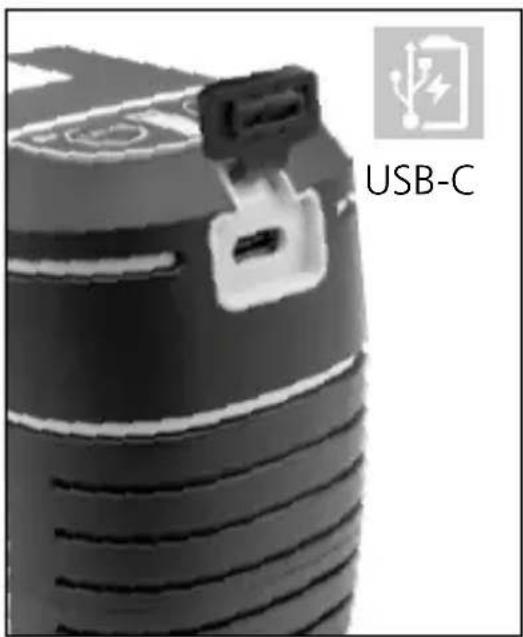

1 Manejo de la batería de iones de litio

• Utilizar el alimentador de red o el cargador únicamente dentro de espacios cerrados; no exponer a la humedad ni a la lluvia, en caso contrario, existe riesgo de descarga eléctrica.
• Cargar completamente la batería antes de usar el aparato.
• Enchufar el alimentador de red/cargador a la red de corriente y a la conexión del bloque de batería del aparato. Por favor, utilice exclusivamente el alimentador de red/cargador adjunto. El uso de un alimentador de red/cargador erróneo anula la garantía.
• Durante la carga parpadean los LED de indicación. El proceso de carga finaliza cuando la luz de los LED deja de parpadear.

El aparato dispone de batería intercambiable. Póngase en contacto con su distribuidor especializado o diríjase al Servicio Técnico de UMAREX-LASERLINER.

2 Nivelación horizontal y vertical

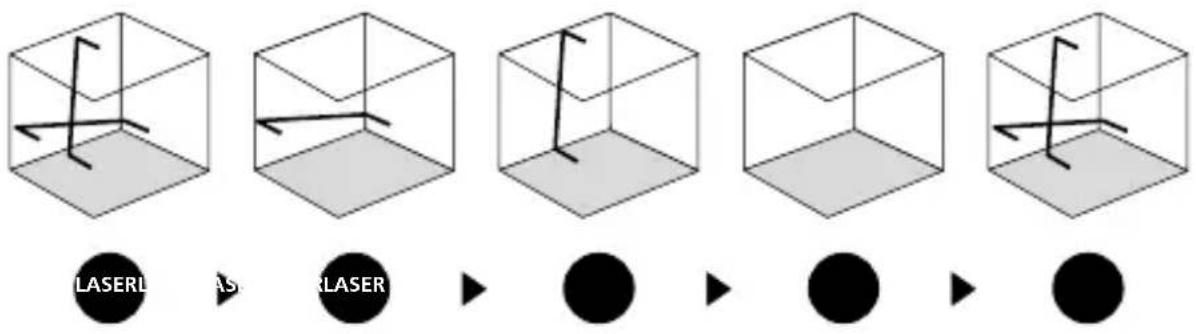

Soltar el seguro de transporte y cambiar el interruptor deslizante (2) hacia la derecha. Aparece la cruz del láser. Con la tecla de selección se puede activar cada una de las líneas láser por separado.

Laserliner

!

Para poder efectuar la nivelación horizontal y vertical tiene que estar suelto el seguro de transporte. Cuando el aparato se encuentra fuera del rango automático de nivelación de 3,5° las líneas láser parpadean. Coloque el aparato en una posición dentro del rango de nivelación. Las líneas láser vuelven a iluminarse constantemente.

3 Modo de inclinación

No abrir el seguro de transporte, cambiar el interruptor deslizante (2) hacia la izquierda. Seleccionar el láser con la tecla de selección (6). Ahora ya se puede crear planos inclinados o pendientes. En este modo ya no se alinean automáticamente las líneas láser.

4 Modo de receptor manual Opcional: Trabajar con el receptor láser GRX

Utilice un receptor de láser GRX (opcional) para nivelar a grandes distancias o para líneas láser no visibles. Para trabajar con el receptor láser del láser de líneas cambie al modo de receptor manual pulsando la tecla 7 (modo de receptor manual On / Off). Ahora las líneas láser emiten pulsaciones con una elevada frecuencia y las líneas láser se oscurecen. El receptor de láser detecta las líneas de láser con ayuda de esas pulsaciones.

!

Siga las instrucciones de uso del receptor de láser para los láser de líneas.

Preparativos para la comprobación de la calibración

Usted mismo puede comprobar la calibración del láser. Coloque el aparato en el medio entre 2 paredes, separadas como mínimo 5 m. Encienda el aparato, suelte para ello el seguro de transporte (cruz de láser activado). Para una comprobación óptima, por favor utilice un trípode / soporte.

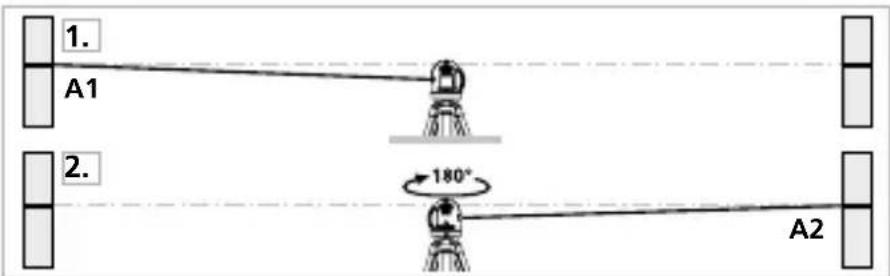

1. Marque el punto A1 en la pared.
2. Gire el aparato 180° y marque el punto A2. Ahora tiene una referencia horizontal entre A1 y A2.

Comprobar la calibración

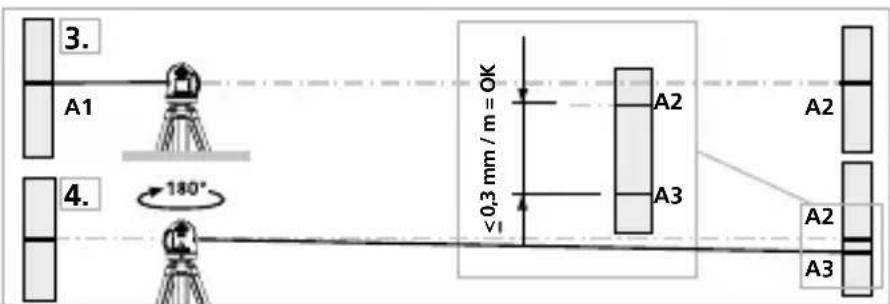

1. Ponga el aparato lo más cerca posible de la pared, a la altura del punto A1 marcado.

2. Gire el aparato 180° y marque el punto A3. La diferencia entre A2 y A3 es la tolerancia.

Si A2 y A3 se encuentran a más de 0,3 mm / m entre sí, será necesaria un ajuste. Póngase en contacto con su distribuidor especializado o diríjase al Servicio Técnico de UMAREX-LASERLINER.

Control de la línea vertical

Coloque el aparato a unos 5 m de una pared. Fije una plomada con una cuerda de 2,5 m en la pared, la plomada debe poderse mover libremente. Conecte el aparato y oriente el láser vertical según la cuerda de plomada. La precisión se encuentra dentro de la tolerancia si la desviación entre la línea de láser y la cuerda de plomada no supera los ± 2 mm.

Control de la línea horizontal

Coloque el aparato a unos 5 m de una pared y conecte la cruz del láser. Marque el punto B en la pared. Gire la cruz de láser unos 2,5 m hacia la derecha. Verifique si la línea horizontal del punto C se encuentra ± 2 mm en la misma altura que el punto B.

Repita el proceso, pero ahora girando la cruz de láser hacia la izquierda.

Compruebe regularmente la calibración antes del uso, después de los transportes y después de almacenajes prolongados.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Conserve el aparato en un lugar limpio y seco.

Calibración

El aparato tiene que ser calibrado y verificado con regularidad parapoder garantizar la precisión en los resultados de medición. Se recomienda un intervalo de calibración de un año. Póngase en contacto con su distribuidor especializado o diríjase al Servicio Técnico de UMAREX-LASERLINER.

Datos técnicos (Sujeto a modificaciones técnicas. 22W42)

Margen de autonivelado ± 3,5°
Precisión ± 0,3 mm / m
Nivelación	automático
Visibilidad (típico)*	55 m
Rango de trabajo con el receptor manual	40 m (según diferencias de intensidad condicionadas por la técnica)
Longitud de onda del láser	515 nm
Clase láser	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Conexiones USB tipo C
Alimentación Bloque de iones de litio 3,7V / 3,6Ah / 13,32Wh
Tiempo de carga	aprox. 4 h
Autonomía de trabajo	con 2 niveles de láser: aprox. 15 h
Condiciones de trabajo	0°C ... 50°C, humedad del aire máx. 80% h.r., no condensante, altitud de trabajo máx. 4000 m sobre el nivel del mar (nivel normal cero)
Condiciones de almacén	-20°C ... 70°C, humedad del aire máx. 80% h.r.
Dimensiones (An x Al x F)	91 x 82 x 60 mm
Peso	334 g (batería incluida)

* con un máximo de 300 lux

Disposiciones de la EU y GB y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE y GB.

Este producto, incluidos sus accesorios y embalaje, es un aparato eléctrico que debe ser recogido en un punto de reciclaje de acuerdo con las directivas de Europa y Reino Unido para los aparatos eléctricos y electrónicos, baterías y embalajes usados, con el fin de recuperas las valiosas materias primas.

Más información detallada y de seguridad en:

http://laserliner.com

!
