CompactPlaneLaser 3G Pro - Laserpointer Laserliner - Kostenlose Bedienungsanleitung

Produkttyp	3D-Laser mit grünen Linien
Marke	Laserliner
Modell	CompactPlaneLaser 3G Pro
Kategorie	Laserpointer / Lasernivelliergerät
Abmessungen (L x B x H)	120 x 122 x 80 mm
Gewicht	525 g (mit Akku)
Stromversorgung	Li-Ion-Akku 7,4 V / 2,6 Ah; Ladezeit ca. 4 h
Betriebsdauer	Ca. 9 h (3 Laserlinien), ca. 17 h (1 Laserlinie)
Genauigkeit	± 0,35 mm/m
Selbstnivellierbereich	± 3°
Sichtbarkeit (typisch)	30 m; bis zu 60 m mit Handempfänger GRX
Laserwellenlänge	515 nm (grün)
Laserklasse	2 (< 1 mW) gemäß EN 60825-1
Hauptfunktionen	Projektion von 3 Laserlinien 360° (horizontal, vertikal, Neigung); horizontale und vertikale Nivellierung; Neigungsmodus; Handempfängermodus; Tilt-Funktion; digitale Verbindung über Smartphone-App
Gewinde für Stativ	1/4" und 5/8"
Funkschnittstelle	IEEE 802.15.4 (Digital Connection); Reichweite max. 10 m
Wartung und Reinigung	Mit leicht feuchtem Tuch reinigen; keine Lösungsmittel oder Scheuermittel; Batterie vor längerer Lagerung entfernen; an einem trockenen und sauberen Ort aufbewahren
Sicherheit	Laserklasse 2: Nicht in den Strahl blicken; nicht auf Personen richten; vor Transport ausschalten; EMV- und RED-Hinweise beachten
Ersatzteile und Reparierbarkeit	Für Einstellungen oder Reparaturen wenden Sie sich an den Händler oder den Kundendienst von UMAREX-LASERLINER; jährliche Kalibrierung empfohlen
Arbeitsbedingungen	0°C bis 50°C; Luftfeuchtigkeit max. 80 % rH; Höhe max. 4000 m
Garantie und Konformität	Konform mit EU- und GB-Richtlinien; Garantie gemäß Herstellerbedingungen

Häufig gestellte Fragen - CompactPlaneLaser 3G Pro Laserliner

Wie schalte ich das Lasernivelliergerät ein?

Schieben Sie den Schiebeschalter (3) nach links, um die Transportsicherung zu lösen und den Laser einzuschalten. Das Laserfadenkreuz erscheint. Verwenden Sie die Auswahltaste (7), um jede Linie einzeln zu aktivieren.

Was tun, wenn die Laserlinien rot blinken?

Das rote Blinken zeigt an, dass das Gerät außerhalb des Selbstnivellierbereichs von ±3° liegt. Positionieren Sie das Instrument neu, bis die LED grün wird und die Linien dauerhaft leuchten.

Wie verwende ich den Neigungsmodus?

Lösen Sie nicht die Transportsicherung (Schalter rechts). Drücken Sie die Auswahltaste (7), um den Laser auszuwählen. Die Linien nivellieren nicht mehr automatisch und die LED (6) leuchtet dauerhaft rot. In diesem Modus können Sie auf geneigten Ebenen arbeiten.

Wie aktiviere ich die Tilt-Funktion (Neigungskontrolle)?

Warten Sie nach der Nivellierung 20 Sekunden und drücken Sie dann die Taste Tilt (9). Die Tilt-LED blinkt schnell. Wenn eine äußere Einwirkung die Position verändert, ertönt ein akustisches Signal, der Laser blinkt und die Tilt-LED leuchtet dauerhaft. Drücken Sie zweimal die Taste Tilt, um die Arbeit fortzusetzen.

Wie verwende ich den Handempfängermodus?

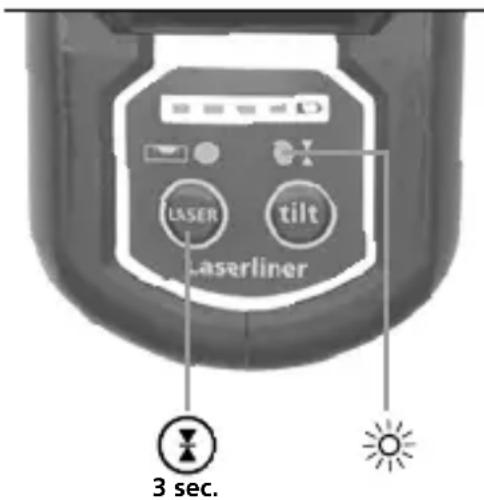

Drücken Sie lange (3 Sekunden) auf Taste 7, um in den Handempfängermodus zu wechseln. Die Linien werden dunkler, pulsieren aber mit hoher Frequenz, die von einem Laserempfänger GRX (optional) erkannt werden können. Dieser Modus ist nützlich für große Entfernungen oder schlechte Sichtverhältnisse.

Wie lade ich den Akku auf?

Schließen Sie das mitgelieferte Ladegerät an das Stromnetz und an die Anschlussbuchse des Akkupacks an. Die LED des Akkupacks leuchtet während des Ladens rot und wechselt bei vollständiger Ladung (ca. 4 Stunden) auf blau. Verwenden Sie nur das Original-Ladegerät.

Wie überprüfe ich die Kalibrierung des Lasers?

Stellen Sie das Gerät zwischen zwei mindestens 5 m voneinander entfernte Wände. Markieren Sie einen Punkt A1, drehen Sie das Gerät um 180°, markieren Sie A2. Bewegen Sie das Gerät nahe an die Wand bei A1, drehen Sie es erneut um 180° und markieren Sie A3. Der Unterschied zwischen A2 und A3 sollte 0,35 mm/m nicht überschreiten. Wenn doch, wenden Sie sich an den Kundendienst.

Wie verbinde ich das Gerät mit einem Smartphone?

Laden Sie die App Commander aus dem App Store oder Google Play herunter. Aktivieren Sie die Funkschnittstelle des Smartphones. Starten Sie die App und wählen Sie das Gerät aus der Liste. Die digitale Verbindung (IEEE 802.15.4) ermöglicht die Fernsteuerung des Lasers und den Zugriff auf zusätzliche Funktionen.

Welche Sicherheitsvorkehrungen sind zu beachten?

Blicken Sie niemals direkt in den Laserstrahl (Klasse 2). Richten Sie den Laser nicht auf Personen oder Tiere. Decken Sie reflektierende Oberflächen ab. Bei Arbeiten auf öffentlichen Straßen kennzeichnen Sie den Laserbereich. Beachten Sie die Hinweise zu elektromagnetischer Verträglichkeit (EMV/RED).

Wie pflege ich das Lasernivelliergerät?

Reinigen Sie das Gerät mit einem leicht feuchten Tuch. Verwenden Sie keine Lösungsmittel, Scheuermittel oder aggressive Reinigungsmittel. Entfernen Sie den Akku, wenn Sie das Gerät längere Zeit nicht verwenden. Lagern Sie das Gerät an einem trockenen und sauberen Ort. Überprüfen Sie regelmäßig die Kalibrierung.

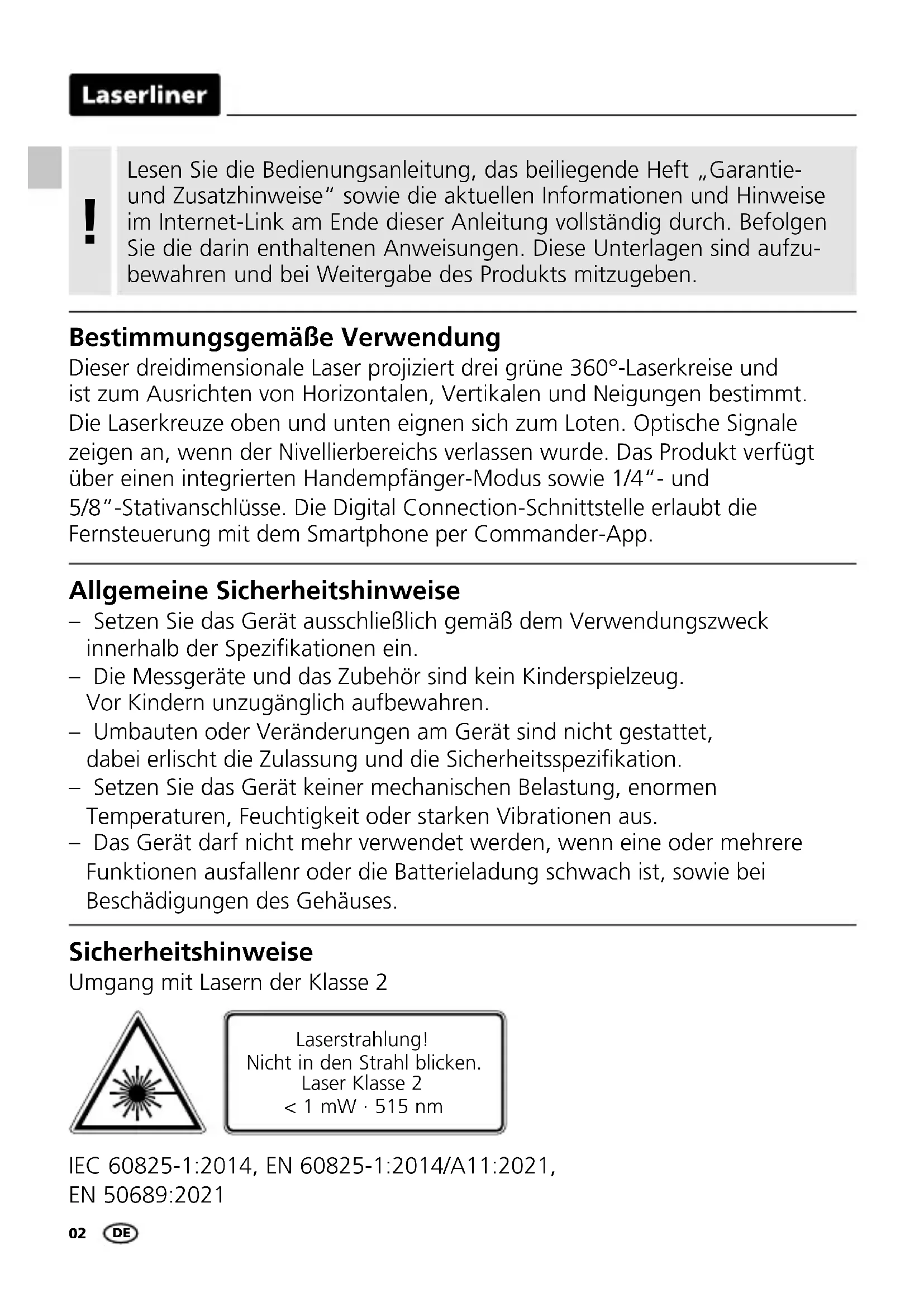

BEDIENUNGSANLEITUNG CompactPlaneLaser 3G Pro Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzu-bewahren und bei Weitergabe des Produkts mitzugeben.

Bestimmungsgemäße Verwendung

Dieser dreidimensionale Laser projiziert drei grüne 360°-Laserkreise und ist zum Ausrichten von Horizontalen, Vertikalen und Neigungen bestimmt. Die Laserkreuze oben und unten eignen sich zum Loten. Optische Signale zeigen an, wenn der Nivellierbereichs verlassen wurde. Das Produkt verfügt über einen integrierten Handempfänger-Modus sowie 1/4"- und 5/8"-Stativanschlüsse. Die Digital Connection-Schnittstelle erlaubt die Fernsteuerung mit dem Smartphone per Commander-App.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  – Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, dabei erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallenr oder die Batterieladung schwach ist, sowie bei Beschädigungen des Gehäuses.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung! Nicht in den Strahl blicken. Laser Klasse 2 < 1 mW · 515 nm

IEC 60825-1:2014, EN 60825-1:2014/A11:2021, EN 50689:2021

– Achtung: Nicht in den direkten oder reflektierten Strahl blicken.
– Den Laserstrahl nicht auf Personen richten.
- Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
- Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
- Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
- Gut reflektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken.
- In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschilderung kennzeichnen.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein, welche durch die RED-Richtlinie 2014/53/EU abgedeckt wird.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.
• Bei einem Einsatz in der Nähe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

Sicherheitshinweise

Umgang mit RF-Funkstrahlung

• Das Messgerät ist mit einer Funkschnittstelle ausgestattet.
• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie 2014/53/EU ein.
• Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp CompactPlane-Laser 3G den wesentlichen Anforderungen und sonstigen Bestimmungen der europäischen Radio Equipment Richtlinie 2014/53/EU (RED) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Zum Transport immer alle Laser ausschalten und Pendel arretieren, Schiebeschalter (3) nach rechts schieben.

Besondere Produkteigenschaften und Funktionen

Automatische Ausrichtung des Gerätes durch ein magnetisch gedämpftes Pendelsystem. Das Gerät wird in Grundstellung gebracht und richtet sich selbständig aus.

Transport LOCK: Eine Pendelarretierung schützt das Gerät beim Transport.

Mit der GRX-READY-Technologie können Linienlaser auch bei ungünstigen Lichtverhältnissen verwendet werden. Die Laser-linien pulsieren dann mit einer hohen Frequenz und werden durch spezielle Laserempfänger auf große Entfernungen erkannt.

Die Tilt-Funktion ist nach dem Einschalten nicht aktiv. Um das eingerichtete Gerät vor Lageveränderungen durch Fremdeinwirkung zu schützen, muss die Tilt-Funktion durch Drücken der Tilt-Taste aktiviert werden. Die Tilt-Funktion wird durch Blinken der Tilt-LED angezeigt. Wurde die Position des Lasers durch Fremdeinwirkung verschoben ertönt ein Signal, der Laser blinkt und die Tilt-LED leuchtet permanent. Um weiterarbeiten zu können, die Tilt-Taste zweimal drücken. Fehlmessungen werden so einfach und sicher verhindert.

Die Tilt-Funktion schaltet erst 20 Sek. nach vollständiger Nivellierung des Lasers die Überwachung scharf (Einrichtphase). Blinken der Tilt-LED im Sekundentakt während der Einrichtungsphase, schnelles Blinken, wenn Tilt aktiv ist.

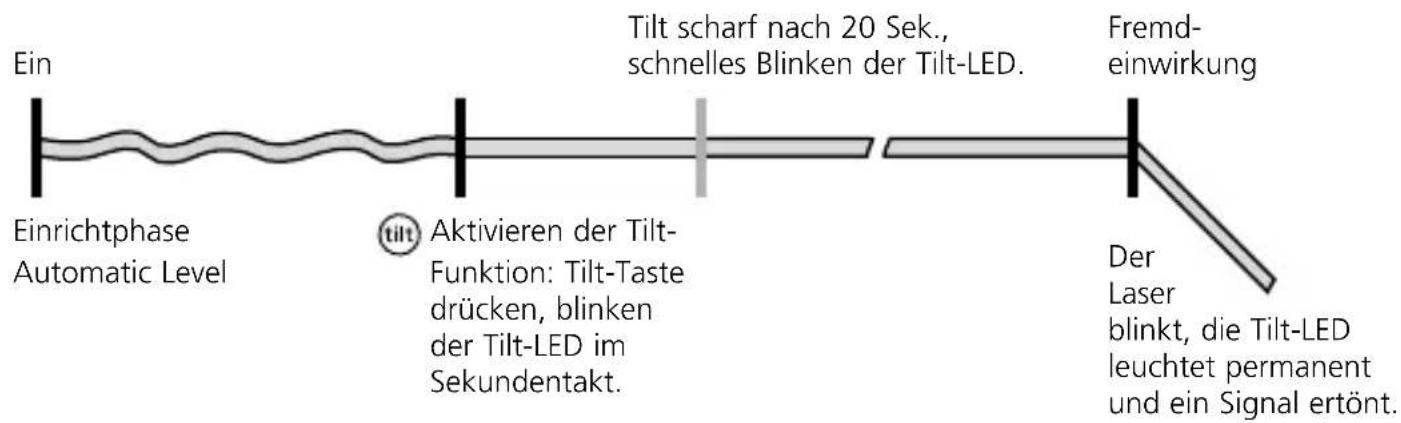

Funktionsweise Tilt

Grüne Lasertechnologie

Ca. 6-mal heller als ein typischer, roter Laser mit 630 - 660 nm

Anzahl und Anordnung der Laser

H = horizontale Laser

V = vertikale Laser

S = Neigungsfunktion

1 Handhabung Lithium-Ionen Akku

• Das Netz-/Ladegerät nur innerhalb geschlossener Räume verwenden, weder Feuchtigkeit noch Regen aussetzen, da ansonsten die Gefahr eines elektrischen Stromschlages besteht.
  – Vor Einsatz des Gerätes Akku voll aufladen.

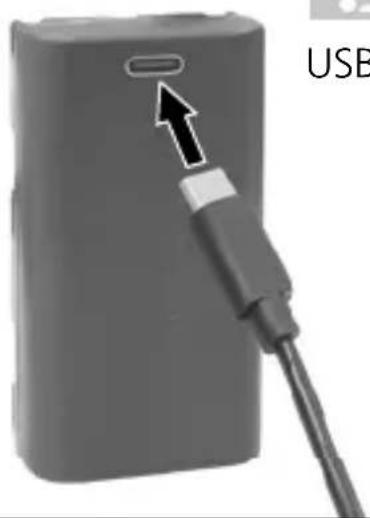

• Netz-/Ladegerät mit dem Stromnetz und der Anschlussbuchse des Akkupacks verbinden. Bitte nur das beiliegende Netz-/Ladegerät benutzen. Wenn ein falsches Netz-/Ladegerät verwendet wird, erlischt die Garantie.
• Während der Akku geladen wird, leuchtet die LED des Akkupacks rot. Der Ladevorgang ist abgeschlossen, wenn die LED blau leuchtet.

HighCapacityPack

036.51A

Der Akku darf nur mit dem beiliegenden Ladegerät aufgeladen und ausschließlich mit diesem Lasergerät verwendet werden. Ansonsten besteht Verletzungs- und Brandgefahr. (3G Pro)

Darauf achten, dass sich keine leitenden Gegenstände in der Nähe der Akkukontakte befinden. Ein Kurzschluss dieser Kontakte kann zu Verbrennungen und Feuer führen.

Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.

Stromversorgung Lithium-Ionen Akku einlegen

Das Akkufach öffnen und Lithium- lonen Akku gemäß der Abbildung einlegen.

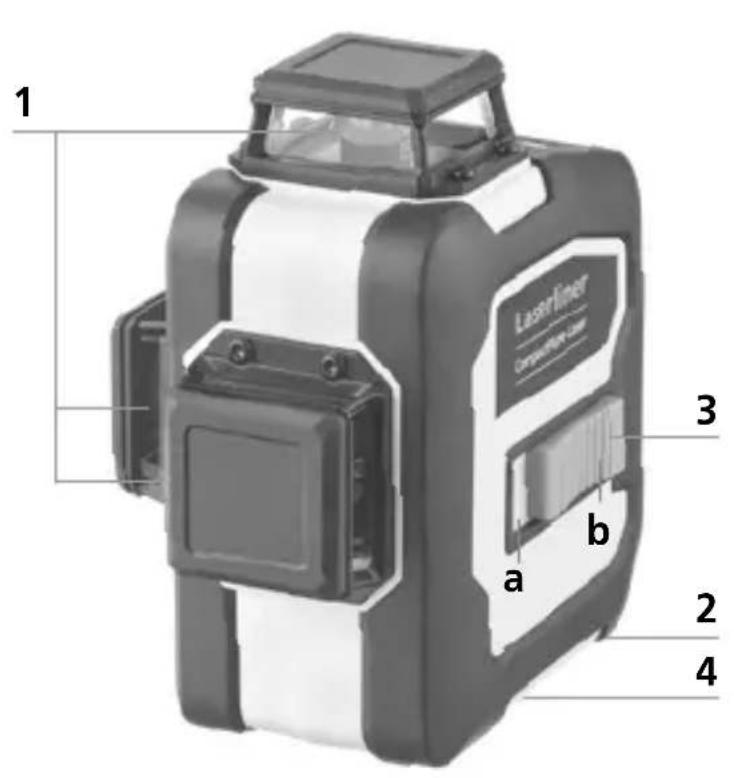

1 Laseraustrittsfenster
2 Batteriefach (Unterseite)
3 Schiebeschalter
a AN
b AUS / Transportsicherung / Neigungsmodus
4 1/4" / 5/8"-Stativgewinde (Unterseite)

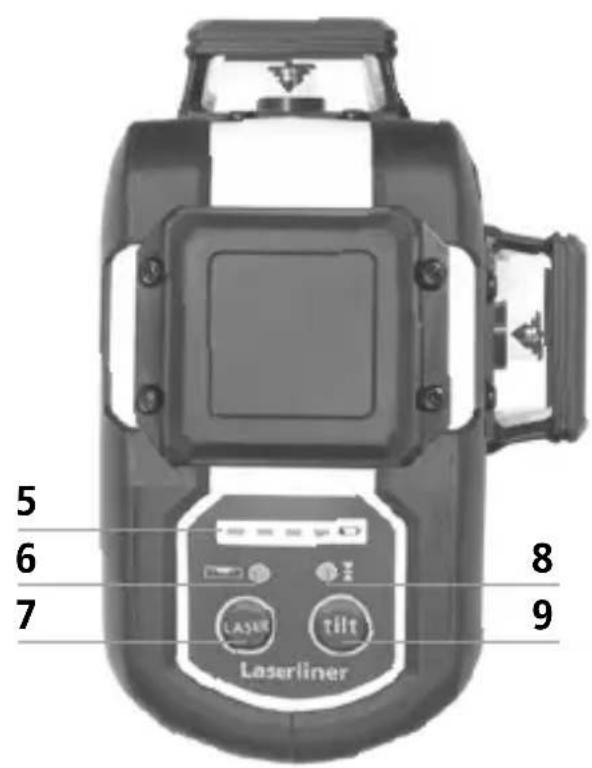

5 Batteriestatus

6 LED Nivellierung rot: Nivellierung aus grün: Nivellierung ein
7 Wahltaste Laserlinien; Handempfängermodus ein / aus
8 LED Handempfängermodus / LED Tilt-Funktion
9 Tilt-Funktion

3 Horizontal und vertikal Nivellieren

Die Transportsicherung lösen, Schiebeschalter (3) nach links schieben. Das Laserkreuz erscheint. Mit der Wahltaste können die Laserlinien einzeln geschaltet werden.

Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Sobald sich das Gerät außerhalb des automatischen Niverllierbereichs von 3° befindet, blinken die Laserlinien und die LED leuchtet rot auf. Positionieren Sie das Gerät so, das es sich innerhalb des Nivellierbereichs befindet. Die LED wechselt wieder auf grün und die Laserlinien leuchten konstant.

4 Neigungsmodus

Die Transportsicherung nicht lösen, Schiebeschalter (3) nach rechts schieben. Die Laser mit der Wahltaste (7) auswählen. Jetzt können schiefe Ebenen bzw. Neigungen angelegt werden. In diesem Modus richten sich die Laserlinien nicht mehr automatisch aus. Die LED (6) leuchtet konstant rot.

5 Handempfängermodus

Optional: Arbeiten mit dem Laserempfänger GRX

Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr sichtbaren Laserlinien einen Laserempfänger GRX (optional). Zum Arbeiten mit dem Laserempfänger den Linienlaser durch langes Drücken der Taste 7 (Handempfängermodus ein / aus) in den Handempfängermodusschalten. Jetztpulsieren die Laserlinien mit einer hohen Frequenz und die Laserlinien werden dunkler. Der Laserempfänger erkennt durch dieses Pulsieren die Laserlinien.

! Beachten Sie die Bedienungsanleitung des Laserempfängers für Linienlaser.

Aufgrund der speziellen Optik zur Erzeugung einer durchgehenden 360° Laserlinie kann es zu Helligkeitsunterschieden in verschiedenen Bereichen der Linie kommen, die technisch bedingt sind. Dies kann zu unterschiedlichen Reichweiten im Handempfängermodus führen.

Kalibrierungsüberprüfung vorbereiten

Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein (Laserkreuz an). Zur optimalen Überprüfung bitte ein Stativ verwenden.

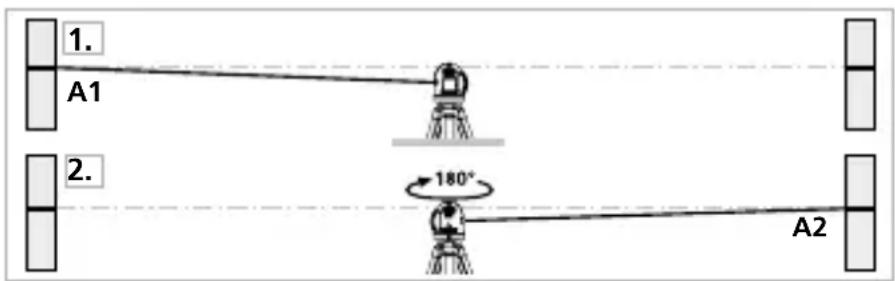

1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180° u. markieren Sie Punkt A2. Zwischen A1 und A2 haben Sie jetzt eine horizontale Referenz.

Kalibrierung überprüfen

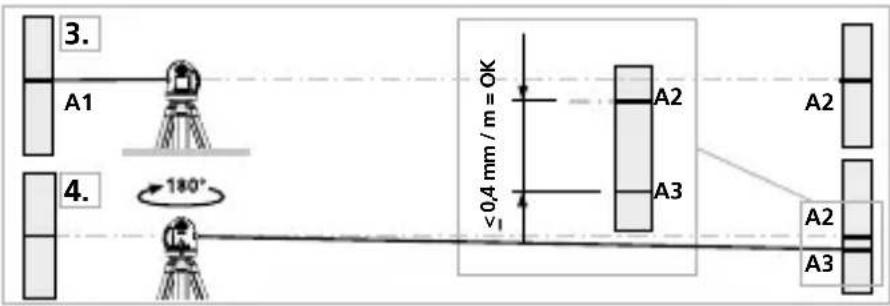

1. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des markierten Punktes A1.
2. Drehen Sie das Gerät um 180° und markieren Sie den Punkt A3. Die Differenz zwischen A2 und A3 ist die Toleranz.

Wenn A2 und A3 mehr als 0,35 mm / m auseinander liegen, ist eine Justierung erforderlich. Setzen Sie sich mit Ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Überprüfung der vertikalen Linie

Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte dabei frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht größer als ± 2 mm ist.

Überprüfung der horizontalen Linie

Gerät ca. 5 m von einer Wand aufstellen und Laserkreuz einschalten. Punkt B an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und Punkt C markieren. Überprüfen

Sie, ob die waagerechte Linie von Punkt C ± 2 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.

Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung.

Datenübertragung

Das Gerät verfügt über eine Digital Connection, welche die Datenübertragung mittels Funktechnik zu mobilen Endgeräten mit Funkschnittstelle erlaubt (z.B. Smartphone, Tablet).

Die Systemvoraussetzung für eine Digital Connection finden Sie unter

Das Gerät kann eine Funkverbindung mit Funkstandard IEEE 802.15.4 kompatiblen Geräten aufbauen. Der Funkstandard IEEE 802.15.4 ist ein Übertragungsprotokoll für Wireless Personal Area Networks (WPAN). Die Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt und hängt stark von den Umgebungsbedingungen, wie z.B. der Dicke und Zusammensetzung von Wänden, Funkstörquellen, sowie den Sende-/Empfangseigenschaften des Endgerätes, ab.

Applikation (App)

Zur Nutzung der Digital Connection wird eine Applikation benötigt. Diese können Sie in den entsprechenden Stores je nach Endgerät herunterladen:

! Achten Sie darauf, dass die Funkschnittstelle des mobilen Endgerätes aktiviert ist.

Nach dem Start der Applikation und aktivierter Digital Connection kann eine Verbindung zwischen einem mobilem Endgerät und dem Messgerät hergestellt werden. Erkennt die Applikation mehrere aktive Messgeräte, wählen Sie das passende Messgerät aus.

Beim nächsten Start kann dieses Messgerät automatisch verbunden werden.

Zusatzfunktionen über App

Durch die App stehen weitere Funktionen zur Verfügung. Sollte die Steuerung des Gerätes über die App aus technischen Gründen nicht möglich sein, setzen Sie das Gerät durch aus- und einschalten auf den Werkszustand zurück, um die regulären Funktionen uneingeschränkt nutzen zu können.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr.

Technische Daten (Technische Änderungen vorbehalten. 25W03)

Selbstnivellierbereich	± 3°
Genauigkeit	± 0,35 mm / m
Nivellierung	automatisch
Sichtbarkeit (typisch)* 30 m
Arbeitsbereichmit Handempfänger	60 m (von technisch bedingtemHelligkeitsunterschied abhängig)
Laserwellenlänge 515 nm
Laserklasse	2 / < 1 mW (EN IEC 60825-1:2014/A11:2021)
Stromversorgung	Li-Ion Akkupack 7,4V / 2,6Ah
Ladezeit	ca. 4 Std.
Betriebsdauer mit 3 Laserebenen: ca. 9 Std.mit 1 Laserebene: ca. 17 Std.
Arbeitsbedingungen	0°C ... 50°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend, Arbeitshöhe max. 4000 m über NN (Normalnull)
Lagerbedingungen	-10°C ... 70°C, Luftfeuchtigkeit max. 80% rH
BetriebsdatenFunkmodul	Schnittstelle IEEE 802.15.4. LE ≥ 4.x (Digital Connection); Frequenzband: ISM Band 2400-2483.5 MHz, 40 Kanäle; Sendeleistung: max. 10 mW; Bandbreite: 2 MHz; Bitrate: 1 Mbit/s; Modulation: GFSK / FHSS
Abmessungen (B x H x T)	120 x 122 x 80 mm
Gewicht 525 g (inkl. Akkupack)

* bei max. 300 Lux

EU und UK-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU und UK.

Dieses Produkt, inklusive Zubehör und Verpackung, ist ein Elektrogerät welches nach den europäischen und UK Richtlinien für Elektro- und Elektronik-Altgeräte, Batterien und Verpackungen einer umweltgerechten Wiederverwertung zugeführt werden muss, um wertvolle Rohstoffe zurückzugewinnen. Die Batterien bzw. der Akku sind mit handelsüblichem Werkzeug zerstörungsfrei vom Gerät zu entnehmen und einer separaten Sammlung zuzuführen, bevor Sie das Gerät zur Entsorgung zurückgeben.

Weitere Sicherheits- und Zusatzhinweise unter: https://packd.li/ll/anb/in

!
