Tip izdelka	3D laserski nivo z zelenimi črtami
Znamka	Laserliner
Model	CompactPlaneLaser 3G Pro
Kategorija	Laserski kazalnik / Laserski nivo
Mere (D x Š x V)	120 x 122 x 80 mm
Teža	525 g (z baterijo)
Napajanje	Li-ion baterijski paket 7,4 V / 2,6 Ah; čas polnjenja pribl. 4 h
Čas delovanja	Pribl. 9 h (3 laserske ravnine), pribl. 17 h (1 laserska ravnina)
Natančnost	± 0,35 mm/m
Območje samodejnega niveliranja	± 3°
Vidnost (tipično)	30 m; do 60 m z ročnim sprejemnikom GRX
Valovna dolžina laserja	515 nm (zelena)
Laserski razred	2 (< 1 mW) po EN 60825-1
Glavne funkcije	Projiciranje 3 laserskih krogov 360° (vodoravno, navpično, nagib); vodoravno in navpično niveliranje; način nagiba; način ročnega sprejemnika; funkcija Tilt; digitalna povezava prek aplikacije za pametni telefon
Navoj za stojalo	1/4" in 5/8"
Radijski vmesnik	IEEE 802.15.4 (Digital Connection); največji doseg 10 m
Vzdrževanje in čiščenje	Čistite z rahlo vlažno krpo; ne uporabljajte topil ali abrazivnih sredstev; pred daljšim skladiščenjem odstranite baterijo; hranite na suhem in čistem mestu
Varnost	Laser razreda 2: ne glejte v žarek; ne usmerjajte proti ljudem; izklopite pred transportom; upoštevajte navodila EMC in RED
Nadomestni deli in popravila	Za vsako nastavitev ali popravilo se obrnite na prodajalca ali UMAREX-LASERLINER servis; priporočljiva letna kalibracija
Delovni pogoji	0°C do 50°C; največja vlažnost 80 % RH; največja nadmorska višina 4000 m
Garancija in skladnost	Skladno z direktivami EU in VB; garancija po pogojih proizvajalca

Pogosto zastavljena vprašanja - CompactPlaneLaser 3G Pro Laserliner

Kako vklopiti laserski nivo?

Drsnika (3) potisnite v levo, da sprostite transport in vklopite laser. Pojavi se laserski križ. Z izbirno tipko (7) vklopite vsako črto posebej.

Kaj storiti, če laserske črte utripajo rdeče?

Rdeče utripanje pomeni, da je naprava izven območja samodejnega niveliranja ±3°. Ponovno postavite instrument, dokler LED ne postane zelena in črte svetijo neprekinjeno.

Kako uporabljati način nagiba?

Ne sprostite transportne zapore (stikalo na desni). Pritisnite izbirno tipko (7) za izbiro laserja. Črte se ne poravnajo več samodejno in LED (6) ostane stalno rdeča. Ta način omogoča delo na nagnjenih površinah.

Kako aktivirati funkcijo Tilt (nadzor nagiba)?

Po niveliranju počakajte 20 sekund in pritisnite tipko Tilt (9). LED Tilt hitro utripa. Če zunanji vpliv spremeni položaj, se oglasi zvočni signal, laser utripa in LED Tilt sveti stalno. Dvakrat pritisnite tipko Tilt za nadaljevanje dela.

Kako uporabljati način ročnega sprejemnika?

Pritisnite in držite tipko 7 (3 sekunde) za preklop v način ročnega sprejemnika. Črte postanejo temnejše, vendar utripajo z visoko frekvenco, zaznavne z laserskim sprejemnikom GRX (dodatna oprema). Ta način je uporaben za velike razdalje ali slabo vidljivost.

Kako napolniti baterijo?

Priključite priloženi polnilec v omrežje in v priključno vtičnico baterijskega paketa. LED na paketu med polnjenjem sveti rdeče, po končanem polnjenju pa postane modra (približno 4 ure). Uporabljajte samo originalni polnilec.

Kako preveriti umerjenost laserja?

Postavite napravo med dve steni, oddaljeni vsaj 5 m. Označite točko A1, zavrtite napravo za 180°, označite A2. Približajte napravo steni pri A1, ponovno zavrtite za 180° in označite A3. Razlika med A2 in A3 ne sme presegati 0,35 mm/m. Če je tako, se obrnite na servis.

Kako povezati napravo s pametnim telefonom?

Prenesite aplikacijo Commander iz App Store ali Google Play. Vklopite radijski vmesnik pametnega telefona. Zaženite aplikacijo in izberite napravo s seznama. Digitalna povezava (IEEE 802.15.4) omogoča daljinsko upravljanje laserja in dostop do dodatnih funkcij.

Kakšne varnostne ukrepe je treba upoštevati?

Nikoli ne glejte neposredno v laserski žarek (razred 2). Laserja ne usmerjajte proti ljudem ali živalim. Pokrijte odsevne površine. Pri delu na javnih površinah označite lasersko območje. Upoštevajte navodila glede elektromagnetnih sevanj (EMC/RED).

Kako vzdrževati laserski nivo?

Napravo čistite z rahlo vlažno krpo. Ne uporabljajte topil, abrazivnih ali agresivnih čistil. Če naprave dlje časa ne uporabljate, odstranite baterijo. Napravo hranite na suhem in čistem mestu. Redno preverjajte umerjenost.

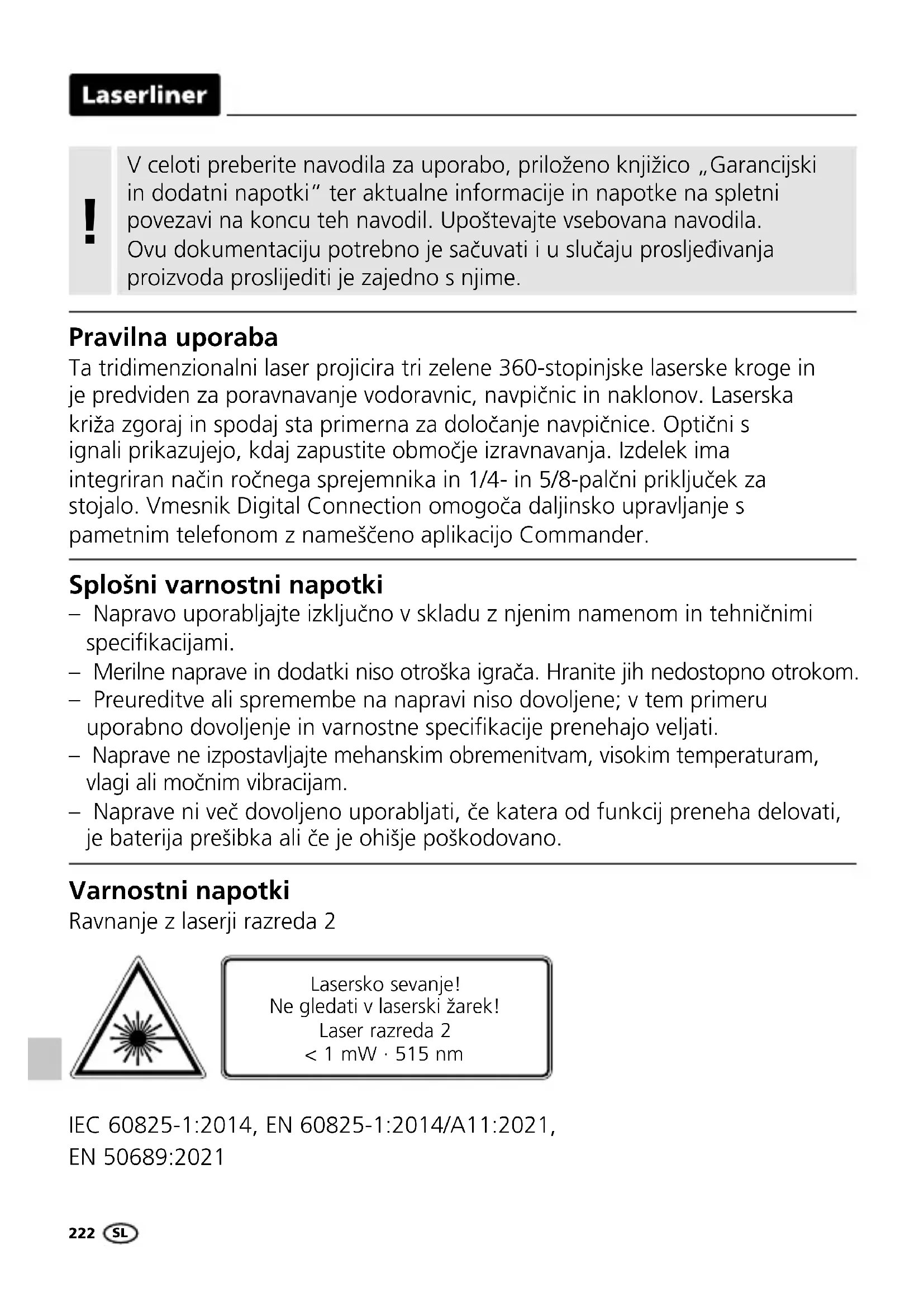

NAVODILA ZA UPORABO CompactPlaneLaser 3G Pro Laserliner

Ta tridimenzionalni laser projicira tri zelene 360-stopinjske laserske kroge in je predviden za poravnavanje vodoravnic, navpičnic in naklonov. Laserska križa zgoraj in spodaj sta primerna za določanje navpičnice. Optični s ignali prikazujejo, kdaj zapustite območje izravnavanja. Izdelek ima integriran način ročnega sprejemnika in 1/4- in 5/8-palčni priključek za stojalo. Vmesnik Digital Connection omogoča daljinsko upravljanje s pametnim telefonom z nameščeno aplikacijo Commander.

Splošni varnostni napotki

• Napravo uporabljajte izključno v skladu z njenim namenom in tehničnimi specifikacijami.
• Merilne naprave in dodatki niso otroška igrača. Hranite jih nedostopno otrokom.
• Preureditve ali spremembe na napravi niso dovoljene; v tem primeru uporabno dovoljenje in varnostne specifikacije prenehajo veljati.
• Naprave ne izpostavljajte mehanskim obremenitvam, visokim temperaturam, vlagi ali močnim vibracijam.
• Naprave ni več dovoljeno uporabljati, če katera od funkcij preneha delovati, je baterija prešibka ali če je ohišje poškodovano.

Varnostni napotki

Ravnanje z laserji razreda 2

Lasersko sevanje! Ne gledati v laserski žarek! Laser razreda 2 < 1 mW · 515 nm

IEC 60825-1:2014, EN 60825-1:2014/A11:2021, EN 50689:2021

– Pozor: Ne glejte v neposredni ali odsevni žarek.
– Laserskega žarka ne usmerjati v osebe.
- Če vam lasersko sevanje 2. razreda pride v oči, je treba oči zapreti in glavo takoj umakniti iz žarka.
– Laserskega žarka ali odsevov nikoli ne opazujte z optičnimi napravami (povečevalno steklo, mikroskop, daljnogled, ...).
– Laserja ne uporabljajte na višini oči (1,40…1,90 m).
- Dobro odsevne, zrcalne ali sijoče površine je treba med uporabo laserske naprave prekriti.
- Na območju javnega prometa pot žarka po možnosti omejite z zaporami in pregradnimi zidovi in ga označite z opozorilnimi tablami.

Varnostni napotki

Ravnanje z elektromagnetnim sevanjem

• Merilnik je v skladu s predpisi in mejnimi vrednostmi za elektromagnetno združljivost v skladu z Direktivo o EMZ 2014/30/EU, ki jo pokriva nova Direktiva za radijsko opremo 2014/53/EU.
• Upoštevati je treba lokalne obratovalne omejitve npr. v bolnišnicah, na letalih, bencinskih črpalkah ali v bližini oseb s srčnim spodbujevalnikom. Obstaja možnost nevarnega vplivanja ali motenj elektronskih naprav in zaradi njih.
• Uporaba v bližini visokih napetosti ali visokih elektromagnetnih izmeničnih polj lahko vpliva na natančnost meritev.

Varnostni napotki

Ravnanje z RF-radijskim sevanjem

• Merilnik je opremljen z radijskim vmesnikom.
• Merilnik je v skladu s predpisi in mejnimi vrednostmi za elektromagnetno združljivost in radijsko sevanje v skladu z Direktivo za radijsko opremo 2014/53/EU.
• Podjetje Umarex GmbH & Co. KG izjavlja, da je radijski sistem tipa CompactPlane-Laser 3G v skladu z bistvenimi zahtevami in drugimi določili evropske Direktive za radijsko opremo 2014/53/EU (RED). Celotno besedilo EU-izjave o skladnosti najdete na naslednjem spletnem naslovu:

Napotki za vzdrževanje in nego

Vse komponente čistite z rahlo navlaženo krpo in ne uporabljajte čistil, grobih čistil in topil. Pred daljšim skladiščenjem izvzemite baterijo/e. Napravo hranite na čistem in suhem mestu.

!

Pri transportu vedno izključite vse laserje in fiksirajte nihalo ter drsno stikalo (3) potisnite v desno.

Posebne lastnosti in funkcije izdelka

Samodejna poravnava naprave zaradi magnetno ublaženega nihajnega sistema. Naprava se postavi na osnovni položaj in se samodejno poravna.

Transportni ZAPAH: Nihajni zapah varuje napravo med transportom.

S tehnologijo GRX-READY je mogoče linijski laser uporabljati tudi v neugodnih svetlobnih razmerah. Laserski linije tedaj utripajo z visoko frekvenco, posebni laserski sprejemniki pa jih prepoznajo na večjih razdaljah.

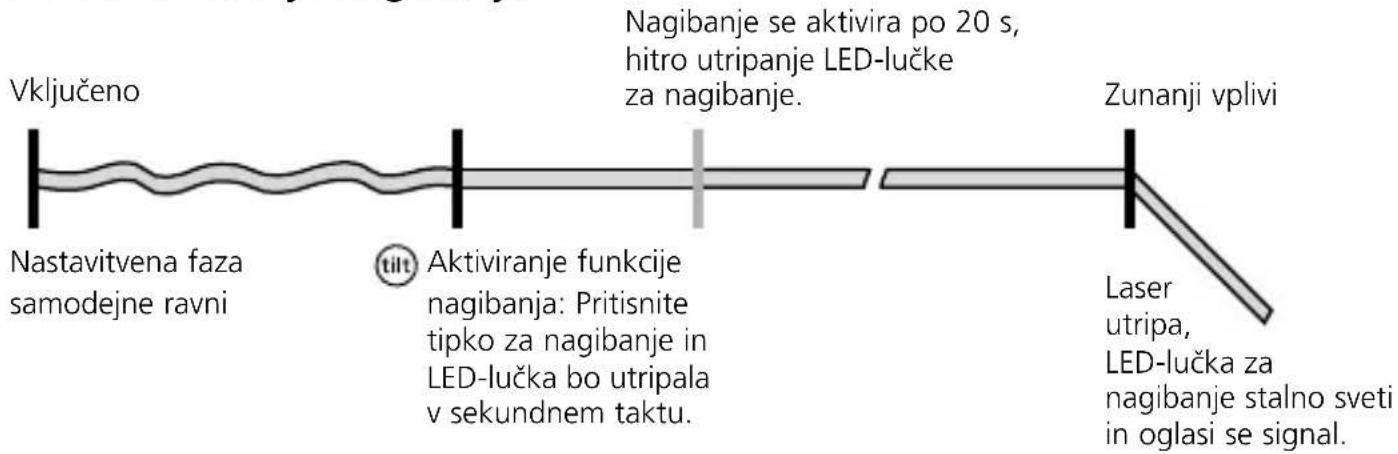

Po vklopu funkcija nagibanja ni aktivna. Da bi nastavljeno naprave zaščitili pred spreminjanjem položaja zaradi zunanjih vplivov, je treba s pritiskom tipke za nagibanje aktivirati funkcijo nagibanja. Funkcija nagibanja je prikazana z utripanjem LED-lučke za nagibanje. Če se je položaj laserja spremenil zaradi zunanjih vplivov, se oglasi signal, laser začne utripati in LED-lučka za nagibanje stalno sveti. Za nadaljevanje dela dva krat pritisnite tipko za nagibanje. Tako je mogoče enostavno in varno preprečiti napačne meritve.

!

Funkcija nagibanja šele 20 s po popolnem izravnanju laserja vključi nadzor (nastavitvena faza). Utripanje LED-lučke za nagibanje v sekundnem taktu med nastavitveno fazo, hitro utripanje, ko je nagibanje aktivno.

Način delovanja nagibanja

Zelena laserska tehnologija

Pribl. 6-krat svetlejši od tipičnega, rdečega laserja s 630-660 nm

Število in razvrstitev laserjev

H = vodoravni laser

V = navpični laser

• Napajalnik/polnilnik uporabljajte samo v zaprtih prostorih in ga ne izpostavljajte vlagi ali dežju, saj sicer obstaja nevarnost električnega udara.
• Pred uporabo naprave povsem napolnite akumulator.

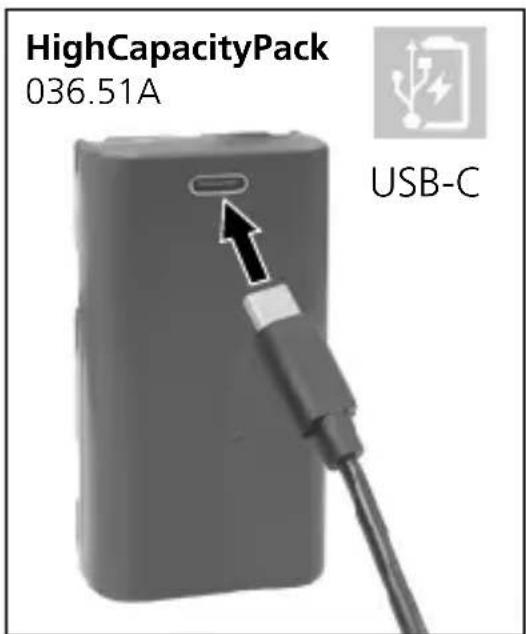

• Napajalnik/polnilnik povežite z električnim omrežjem in priključno vtičnico akumulatorskega paketa. Uporabljajte samo priložen napajalnik/polnilnik. Če uporabljate napačen napajalnik/polnilnik, garancija preneha veljati.
• Med polnjenjem akumulatorja LED-lučka akumulatorskega paketa sveti rdeče. Polnjenje je zaključeno, ko LED-lučka sveti modro.

Laserliner

!

Akumulator je dovoljeno polniti samo s priloženim napajalnikom in ga uporabljati izključno s tem laserjem. V nasprotnem primeru obstaja nevarnost poškodbe in požara. (3G Pro)

!

Pazite, da v bližini kontaktov akumulatorja ni prevodnih predmetov. Kratki stik teh kontaktov bi lahko povzročil opeklin in požar.

!

Ne odpirajte akumulatorja. Obstaja nevarnost kratkega stika.

2 Električno napajanje

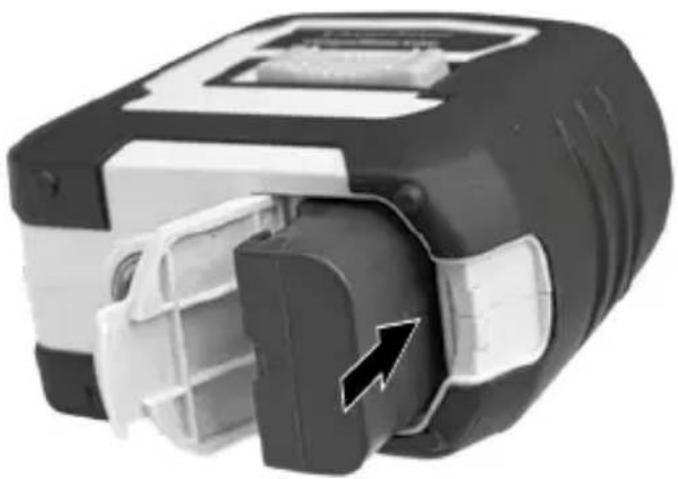

Vstavljanje litij-ionskega akumulatorja

Odprite predal za akumulator in vstavite litij-ionski akumulator, kot je prikazano na sliki.

6 LED-niveliranje rdeča: niveliranje izključeno zelena: niveliranje vključeno
7 Izbirna tipka za laserske linije; Vklop/izklop načina za ročni sprejem
8 LED-lučka za način ročnega sprejema / LED-lučka funkcije nagibanja
9 Funkcija nagibanja

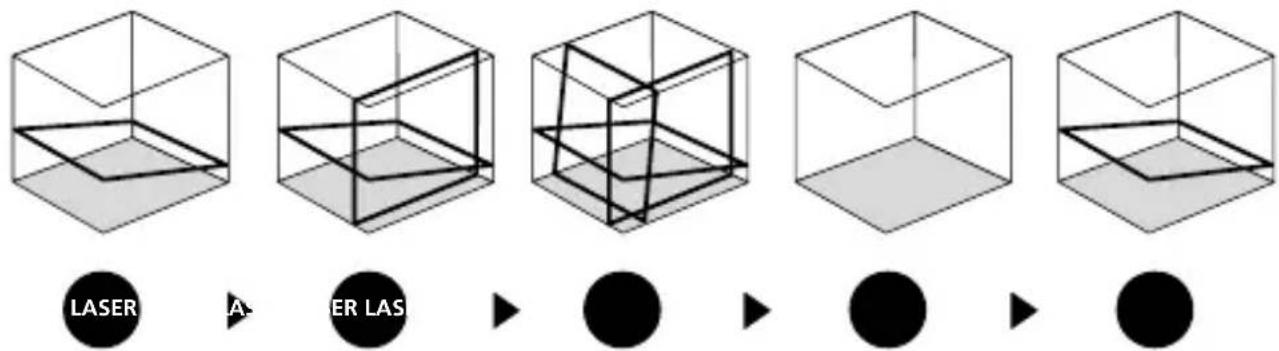

2 Vodoravno in navpično niveliranje

Sprostite transportno varovalo, drsno stikalo (3) potisnite v levo. Prikazal se bo laserski križec. Z izbirno tipko lahko vključite posamezne laserske linije.

Za vodoravno in navpično niveliranje je treba sprostiti transportno varovalo. Takoj, ko je naprava izven samodejnega območja niveliranja, ki znaša 3°, začnejo laserske linije utripati in LED-lučka zasveti rdeče. Napravo postavite tako, da ne bo znotraj območja niveliranja. LED-lučka bo znova preklopila na zeleno in laserske linije bodo stalno svetile.

3 Način nagiba

Transportnega varovala ne odpeti, drsno stikalo (3) potisnite v desno. Izberite laser z izbirno tipko (7). Sedaj lahko izravnavate poševne oz. nagnjene površine. V tem načinu se laserske črte ne izravnavajo več samodejno. LED-lučka (6) stalno sveti rdeče.

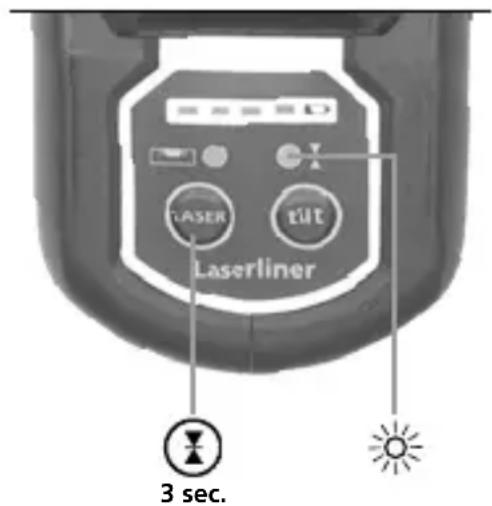

4 Način ročnega sprejema

Dodatna možnost: Delo z laserskim sprejemnikom GRX

Za niveliranje na velikih razdaljah ali pri laserskih linijah, ki niso več vidne, uporabite laserski sprejemnik GRX (dodatna možnost). Za delo z laserskim sprejemnikom s pritiskom tipke 7 (vklop/izklop načina ročnega sprejema) linijski laser preklopite v način ročnega sprejema. Sedaj bodo laserske linije utripale z visoko frekvenco in postale temnejše. Na osnovi tega utripanja laserski sprejemnik prepozna laserske linije.

Upoštevajte navodila za uporabo laserskega sprejemnika za linijski laser.

Na osnovi posebne optike za ustvarjanje neprekinjene 360-stopinjske laserske linije lahko na različnih območjih linije pride do razlik v svetlosti, ki so tehnično pogojene. To lahko vodi do različnih dometov pri načinu ročnega sprejema.

Priprava kontrole umerjenosti

Preverite lahko umerjenost laserja. Napravo postavite na sredino med 2 zidova, ki naj bosta med seboj oddaljena najmanj 5 m. Vključite napravo (laserski križec sveti). Za optimalno preverjanje uporabite stativ.

1. Na steni označite točko A1.
2. Zavrtite napravo za 180° in označite točko A2. Med A1 in A2 imate sedaj vodoravno referenco.

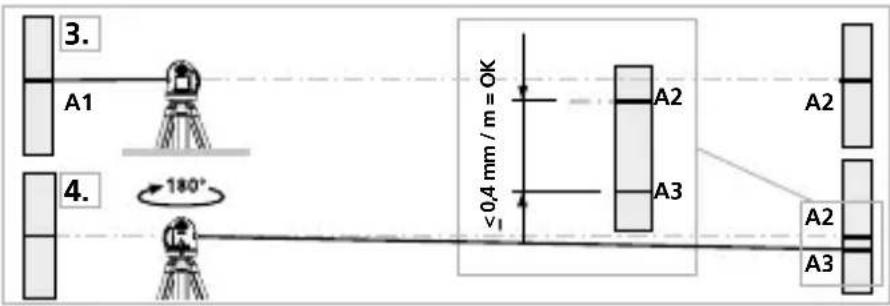

Kontrola umerjenosti

1. Napravo postavite čim bližje steni na višino označene točke A1.
2. Zavrtite napravo za 180° in označite točko A3. Razlika med A2 in A3 je toleranca.

Če sta A2 in A3 več kot 0,35 mm / m narazen, je treba napravo umeriti. Stopite v stik s prodajalcem ali pa se obrnite na servisni oddelek podjetja UMAREX-LASERLINER.

Preverjanje navpične črte

Napravo postavite pribl. 5 m pred zid. Na steno z 2,5 m dolgo vrvjo pritrdite svinčnico, ki mora prosti nihati. Vključite napravo in usmerite navpični laser na vrv s svinčnico. Natančnost je znotraj tolerance, če odstopanje med lasersko linijo in vrvico svinčnice ni večja od ± 2 mm.

Preverjanje vodoravne črte

Napravo postavite pribl. 5 m pred zid in vključite laserski križec. Na zidu označite točko B. Laserski križec prestavite pribl. 2,5 m v desno in označite točko C. Preverite, ali je vodoravna linija točke C

± 2 mm na enaki višini s točko B. Postopek ponovite še s premikom v levo.

Pred uporabo, po transportu in daljšem skladiščenju redno preverjajte umerjenost.

Prenos podatkov

Naprava ima digitalno povezavo, ki omogoča prenos podatkov prek radijske tehnike do mobilnih končnih naprav z brezžičnim vmesnikom (npr. pametni telefon, tablica).

Sistemske pogoje za digitalno povezavo najdete na

Naprava lahko vzpostavi brezžično povezavo z napravami, združljivimi z brezžičnim standardom IEEE 802.15.4. Brezžični standard IEEE 802.15.4 je protokol za prenos za brezžična osebna omrežja (WPAN). Domet je nastavljen na največ 10 m oddaljenosti od končne naprave in je v veliki meri odvisen od pogojev v okolici, kot so npr. debelina in sestava sten, viri radijskih motenj ter lastnosti pošiljanja/sprejemanja končne naprave.

Aplikacija (App)

Za uporabo digitalne povezave je potrebna aplikacija. Te lahko prenesete iz ustreznih trgovin, odvisno od končne naprave:

Download on the

App Store

GET IT ON

Google Play

Pazite na to, da je brezžični vmesnik mobilne končne naprave vključen.

Po zagonu aplikacije in vklopu digitalne povezave je mogoče vzpostaviti povezavo med mobilno končno napravo in merilnikom.

Ob naslednjem zagonu se ta merilna naprava samodejno poveže.

S pomočjo aplikacije so vam na voljo dodatne funkcije. Če krmiljenje naprave preko aplikacije zaradi tehničnih razlogov ni mogoče, napravo izključite in vključite, da jo ponastavite na tovarniške nastavitve in da lahko spet neomejeno uporabljate običajne funkcije.

Kalibrácia

Tehnični podatki (Tehnične spremembe pridržane. 25W03)
Območje samodejnega niveliranja	± 3°
Natančnost	± 0,35 mm / m
Niveliranje	samodejno
Vidljivost (običajno)* 30 m
Delovno območje z ročnim sprejemnikom	60 m (odvisno od tehnično pogojene razlike v svetlosti)
Valovna dolžina laserja 515 nm
Razred laserja	2 / < 1 mW (EN IEC 60825-1:2014/A11:2021)
Električno napajanje	Litij-ionski akumulatorski paket 7,4V / 2,6 Ah
Čas delovanja	z 3 ravnema laserja: pribl. 9 urz 1 ravnijo laserja: pribl. 17 ur
Delovni pogoji	0°C ... 50°C, zračna vlažnost najv. 80 % RV, ne kondenzira, delovna višina najv. 4000 m nadmorske višine
Pogoji skladiščenja -10°C	... 70°C, zračna vlažnost najv. 80 % RV
Obratovalni podatki radijskega modula	Vmesnik IEEE 802.15.4. LE ≥ 4.x (Digital Connection);Frekvenčni pas: ISM-pas 2400- 2483,5 MHz, 40 kanalov;Moč oddajnika: najv. 10 mW; Pasovna širina: 2 MHz;Hitrost prenosa: 1 Mbit/s; Modulacija: GFSK / FHSS
Dimenzije (Š x V x G) 120 x 122 x 80 mm
Teža	525 g (z akumulatorja)

* pri najv. 300 Lux

Določila EU in VB in odstranjevanje med odpadke

Izdelek ustreza vsem potrebnim standardom za prosto prodajo blaga v EU in ZK.

Ta izdelek, vključno z dodatki in embalažo, je električna naprava, ki jo je treba v skladu z evropskimi direktivami in direktivami Združenega kraljestva za odpadno električno in elektronsko opremo, baterije in embalaže reciklirati na okolju prijazen način, da bi pridobili dragocene surovine. Baterije je treba odstraniti iz naprave s pomočjo običajnega orodja, ki jih ne more poškodovati, in jih odstraniti ločeno, preden napravo odstranite med odpadke.

Nadaljnje varnostne in dodatne napotke najdete pod:

• Merilnik je opremljen z radijskim vmesnikom.
• Merilnik je v skladu s predpisi in mejnimi vrednostmi za elektromagnetno združljivost in radijsko sevanje v skladu z Direktivo za radijsko opremo 2014/53/EU.
• Podjetje Umarex GmbH & Co. KG izjavlja, da je radijski sistem tipa CompactPlane-Laser 3G v skladu z bistvenimi zahtevami in drugimi določili evropske Direktive za radijsko opremo 2014/53/EU (RED). Celotno besedilo EU-izjave o skladnosti najdete na naslednjem spletnem naslovu:

S = opcija za nagib (kosinu)
