NAVODILA ZA UPORABO Cubus 110 S Laserliner

Režim ručniho prijímače

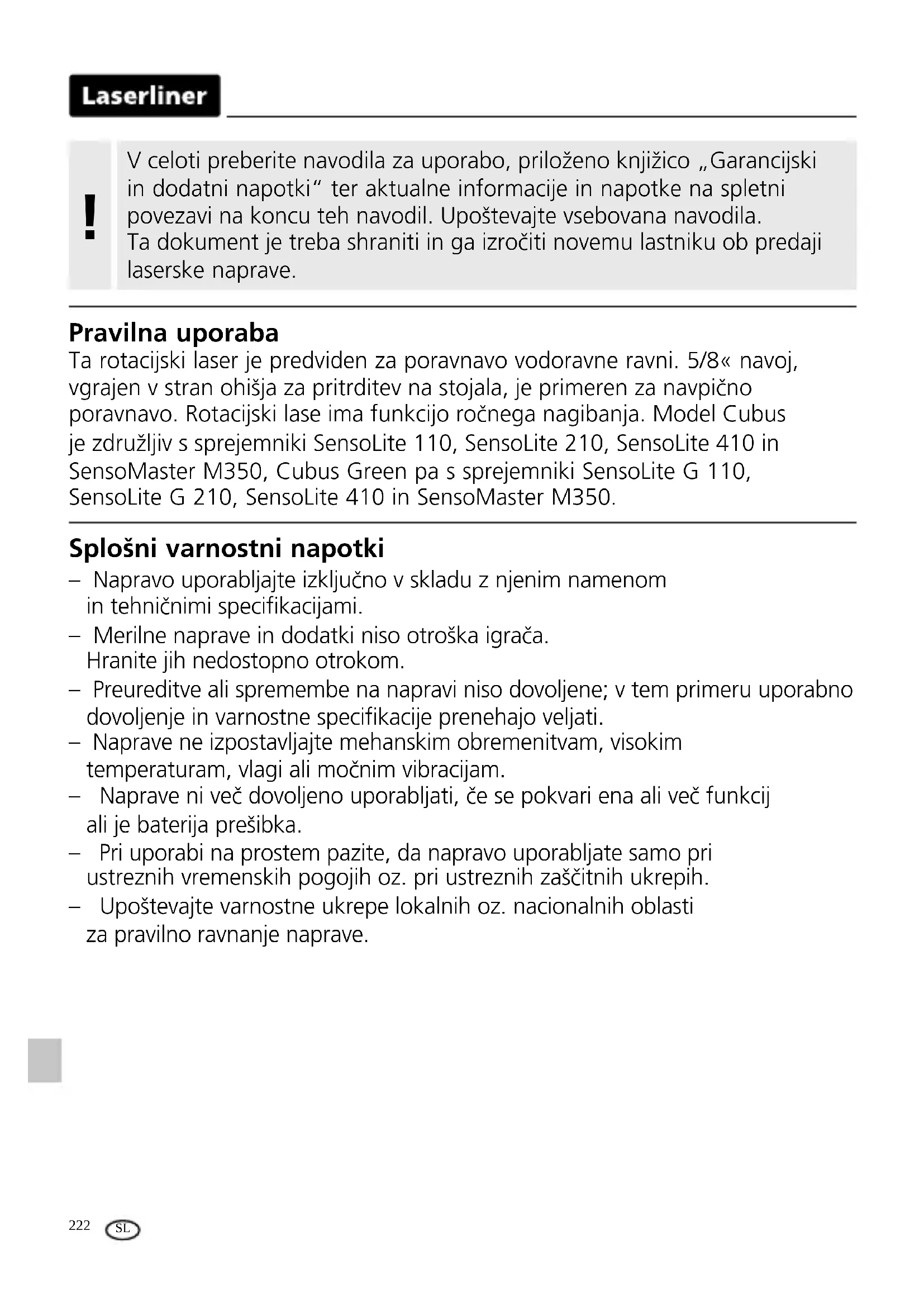

V celoti preberite navodila za uporabo, priloženo knjižico „Garancijski in dodatni napotki" ter aktualne informacije in napotke na splletni povezavi na koncu teh navodil. Upoštevajte vsebovana navodila. Ta dokument je treba shraniti in ga izročiti novemu lastniku ob predaji laserske naprave.

Pravilna uporaba

Ta rotacijski laser je predviden za poravnavo vodoravne ravni. 5/8« navoj, vgrajen v stran ohišja za pritrditev na stojala, jeprimeren za navpićno poravnavo. Rotacijski lase ima funkcijo ročnega nagibanja. Model Cubus je združljiv s sprejemniki SensoLite 110, SensoLite 210, SensoLite 410 in SensoMaster M350, Cubus Green pa s sprejemniki SensoLite G 110, SensoLite G 210, SensoLite 410 in SensoMaster M350.

Splošni varnostni napotki

• Napravo uporabljaje izključno v skladu z njenim namenom in tehnčnimi specifikacijami.
• Merilne naprave in dodatki niso otroška igrača.
  Hranite jih nedostopno otrokom.
• Preureditve ali spremembe na napravi niso dovoljene; v tem primeru uporabnodovoljenie in varnostne specifikacije prenehaio veljati.
• Naprave ne izpostavljaje mehanskim obretenitvam, visokim temperaturam, VLCqi ali močnim vibracijam.
• Naprave ni več dovoljeno uporabljati, Če sePokvari ena ali več funkcjij ali je baterija prešibka.
  Pri uporabi na prostem pazite, da napravo uporabljate samo pri ustreznih vremenskih pogojih oz. pri ustreznih zašcitnih ukrepih.
• Upostevajte varnostne ukrepe lokalnih oz. nacionalnih oblasti za pravilno ravnanje naprave.

Varnostni napotki

Ravnanje z laserji razreda 2

Lasersko sevanje!
Ne gledati v laserskiŽarek!
Laser razreda 2
<1 mW·635/515 nm

EN 60825-1:2014/A11:2021 / EN 50689:2021

• Pozor: Ne gleje v neposredni ali odsevni Žarek.
  -Laserskega Zarka ne usmerjati v osebe.
• Če vam lasersko sevanje 2. razreda pride v oči, je treba oči zapreti in glavo takoj umakniti iz Žarka.
• Laserskega Žarka ali odsevov nikoli ne opazujte z optičnimi napravami (povečevalno steklo, mikroskop, daljnogled, ...).
• Laserja ne uporabljaje na visini oci (1,40...1,90 m).
• Dobro odsevne, zrcalne ali sijoce povrsine je treba med uporabo laserske naprave prekriti.
• Na obmoćju javnega prometa pot Žarka po możnosti omejite z zaporami in pregradnimi zidovi in ga označite z opozorilnimi tablami.

Varnostni napotki

Ravnanje z elektromagnetim sevanjem

• Merilnik je v skladu s predpisi in seinenimi vrednostmi za elektro-magnetno zdruzljivost v skladu z Direktivo o EMZ 2014/30/EU.
• Upostevati je treba lokalne obratovalne omejitve npr. v bolnišnicah, na letalih, bencinskih crpalkah ali v blizini oseb s srčnim spodbujevalnikom. Obstaja možnost nevarnega vplivanja ali motenj elektronskih naprav in zaradi njih.
• Uporaba v blizini visokih napetosti ali visokih elektromagnetnih izmeničnih polj lahko vpliva na natančnost meritev.

Posebne lastosti in funkcije izdelka

Vrtljivi laser se sam uravnavaRotljivi laser se sam uravna

va. Nastavi se v zahevani osnovni položaj - znotraj delovnega kota ± 4°. Natančno nastavitev takoj izvede samodejni system: trije elektronski merilni senzorji beležijo osi X, Y in Z.

Sistem proti zdrsu (ADS) preprecuje napacne meritve. Nacelo

delovanja: 30 sekund po vklopuSYSTEMA ADS se stalno preverja pravilna poravnava laserja. Ce se naprava premakne zaradi zunanjih vplivov ali ce laser izgubi referencingno visino, se ustavi. Poleg tega laser utripa, dioda LED za naklon pa se stalno prižiga. Ce zelite nadaljevati z delom, ponovno pritisnite gumb za nagib ali napravo izklopite in vklopite. To je preprost in zanesljiv način preprečevanja nepravilnih meritev.

Po vklopu funkcija ADS ni aktivna. Da bi nastavljeno naprave

zašcitili pred spreminjanjem položaja zaradi zunanjih vplivov, je treba s pritiskom tipke za nagibanje aktivirati funkcijo ADS. Funkcija ADS je prikazana z utripanjem LED-lučke za nagibanje; glejte prikaz spodaj.

Funkcija ADS šele 30 s po popolnem izravnanju laserja vključi nadzor (nastavitvena faza). Utripanje LED-lučke za nagibanje v sekundnem taktu med nastavitveno fazo, hitro utripanje, ko je funkcjija ADS aktivna.

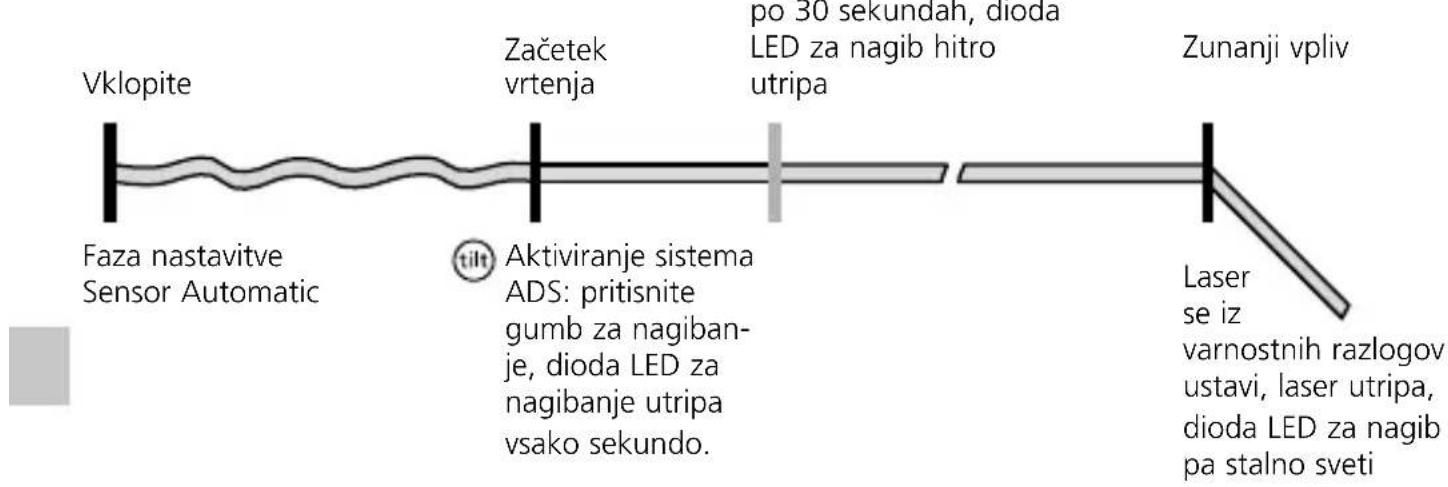

Kako deluje systemd ADS

Transport LOCK: Naprava je med prevozom zašcitena s posebno

motorno zavoro.

zašcita pred prahom in dežjem.

Zašcita pred prahom in vodo - Za napravo je značilna posebna

Ravnanje z napajalnikom / litij-ionskim akumulatorjem

• Akumulator je mogoče v napravi polniti s priloženim 9-voltnim napajalnikom ali eksterno prek vtičnice USB-C, integrirane v akumulator, in s standardnim napajalnikom USB-C.
• Napajalnik/polnilnik uporabljaje samo v zaprtih prostorih in ga ne izpostavljaje vlagi ali dežju, saj sicer obstaja nevarnost elektricnega udara.
  Pred uporabo naprave povsem napolnite akumulator
• Napajalnik/polnilnik povežite z elektricnim omrežjem in priključno vtičnico akumulatorskega paketa. Uporabljaje samo priložen napajalnik/polnilnik. Če uporabljate napačen napajalnik/polnilnik, garancija preneha veljati.
• Med polnjenjem akumulatorja v vgrajem stanju sveti kontrolna lučka LED rdeče. Polnjenje je zakljuceno, ko LED-lučka zasveti zeleno.
• Med polnjenjem akumulatorja LED-lučka akumulatorskega paketa sveti rdeče. Polnjenje je zakljuceno, ko LED-lučka sveti modro.
• Pri zelo nizkem stanju napoljenosti akumulatorja najprej začne utripati srednja kontrolna lučka LED, nato pa sinhrono vsi trije prikazi LED, preden se naprava izklopi.
• Delovanje brez baterij: Napravo je mogoće uporabljati brez akumulatorja,Če je povezana prek polnilne vtičnice in priloženega napajalnika z elektricnim omrežjem. V tem primeru utripa srednja kontrlna lučka LED.

Laserliner

a Referenčni laserski izhod
b Glava prizme / izhod laserskega Žarka
c Nadzorna plošča
d Priključna vtičnica za elektricno omrežje/polnilnik
e 5/8" navoj
f Predal za baterije

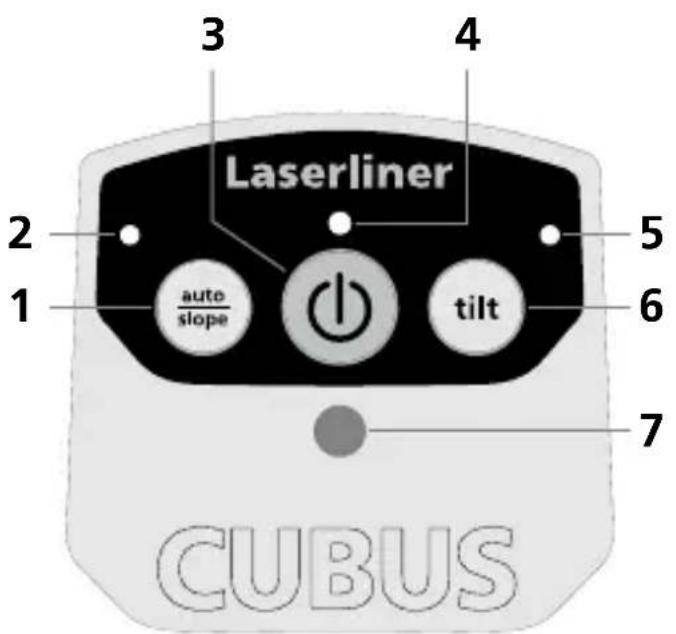

1 Funkcija samodejne nastavitve/navigacione nablona
2 Funkcija samodejnga nagiba/ nagiba LED: LED je izklopljena: Samodejna poravnava LED sveti: Ročna poravnava
3 Gumb za vklop/izklop
4 Indikator delovanja (LowBat: LED utripa)
5 Funkcija nagiba LED
6 Funkcija nagiba
7 Sprejemno polje Infrardeci signal

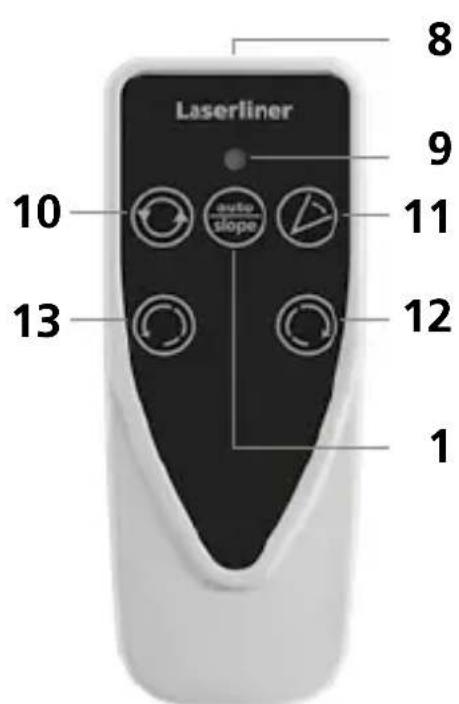

Vstavljanje baterij v daljinski upravljalnik

Odpritepredalza baterije in vstavite baterije (2× 1,5 LR03 (AAA))v skladuznamestitvenimi symboli. Poskrbite za pravilno polarnost.

8 Izhod infrardečega signala
9 Prikaz delovanja
10 Izbira hitrosti vrtenja 600/330/30/0 vrt/min
11 Način skeniranja 10^ / 45^ / 90^ / 180^
12 Gumb za poziconiranje (zasuk v desno)
13 Gumb za pozicioniranje (zavrtite v levo)

Mreze za prostore: Na njih so prikazani nivoji in funkcije laserja. auto: samodejna izravnava / man: rocnia izravnava

auto auto man

Vodoravna izravnava

Navpična izravnava

Nagnjena ravnina

Kot 90^ 90^ referencna Funktiona

Vodoravno: napravo postavite na cim bolj ravno povrsino ali jo pritrdite na stativ.
- Navpično: Postavite napravo na bok z namešćenim stojalom in stenskim nosilcem. Nadzorna plošča je obrnjena navzgor. Pri navpčni uporabi lahko napravo s pomocjo stojala in stenskega nosilca namestite na stativ.
- Pritisnite gumb za vklop/izklop.

auto auto
①

①

! Funkcija samodejnga/sklopnegaprikaza LED je izklopljena: Samodejna poravnava

• Naprava se samodejno izravna v območju ± 4°. Med fazo izravnave laser utripa, glava prizme pa miruje. Ko je izravnava končana, laser stalno sveti in se vrti z najvećjo hitrostjo. Glejte tudi poglavje „Samodejni senzor" in „ADS-Tilt".

Če je bila naprava nastavljena pod prevelikim kotom (zunaj 4^ ), glava prizme miruje, laser in LED dioda za samodejni/naklon pa utripata. Napravo je treba nato nastaviti na ravno povrsino.

Funkcija nagiba

Večje naklone lahko ustvarite z dodatno kotn o plošćo.

NASVET: Najprej pustite, da se naprava sama poravna, in nastavite kotno plošćo na ničlo. Nato senzorsko avtomatiko izklopite z gumbom za samodejni naklon. Nato napravo nagnite v do Želenega kota.

Vklopljena funkcija LED za samodejno nastavitev/naklon: ročna nastavitev

Delozreferencimlaserjem

Naprava ima referenčni laser. V navpičnem načinu se referenčni laser uporablja za poravnavo naprave. To storite tak, da referenčni laser poravnate vzporedno s steno. Navpično lasersko ravnino nato poravnajte pod pravim kotom na steno, glejte sliko.

Laserski načini

Nacin vrtenja

Gumb za vrtenje se uporablja za nastavitev hitrosti: 0, 30, 330, 600 vrtljajev na minuto.

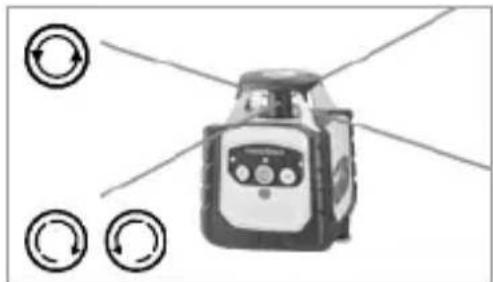

Točkovni način

Čeželite preklopiti na točkovni način, večkrat pritisnite gumb za vrtenje, dokler se laser ne preneha vrteti. Laser lahko zavrtite vŽeleni položaj z gumbi za pozicioniranje.

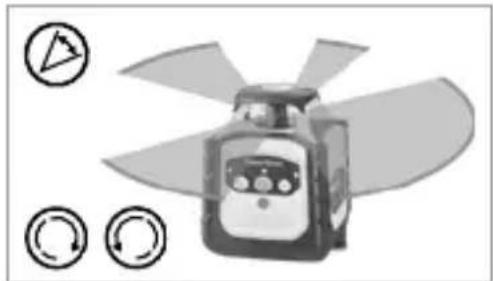

Način skeniranja

Z gumbom za skeniranje lahko aktivirate in nastavite svetlobno intensziven segment v 4 razlicnih širinah. Segment lahko zavrtite vŽeleni položaj z uporabo gumbov za pozicioniranje.

Ročni način sprejemnika

Delo z opcijskim laserskim sprejemnikom:
Nastavite vrtljivi laser na najvećjo hitrost in vklopite laserski sprejemnik. Glejte navodila za uporabo za ustrezen laserski sprejemnik.

Navodila za vzdhrževanje in nego

Vse sestavne dele očistite z rahlo vlažno krpo in se izogibajte uporabi Čistil, abrazivnih sredstev in topil. Pred daljšim shranjevanjem naprave odstranite baterijo/baterije. Napravo shranjujte na Čistem in suhem mestu.

Kalibracija

Merilno napravo je treba redno umerjati in preverjati, da se zagotovi natančnost rezultatov meritev. Priporočamo enoletni interval umerjanja. Po potrebi se obrnite na prodajalca ali servisno sluzbo podjetja UMAREX-LASERLINER.

Zahteve EU in Združenega kraljestva ter odstranjevanj

Naprava izpolnjuje vse potrebne standarde za prosti pretok blaga v EU in Združenem kraljestvu.

Ta izdelek, vključno z dodatki in embalažo, je elektricna naprava, ki jo je treba reciklirati v skladu z evropskimi in britanskimi direktivami za opadno elektricno in elektronsko opremo, baterije in embalažo, da se pridobijo dragocene surovine. Elektricne naprave, baterije in embalaža ne spadajo med gospodinjske odpadke. Potrošniki so po zakonu dolžni izrabljene baterije in akumulatorske baterije brezplačno oddati na javem zbirnem mestu, prodajnem mestu ali v tehnicnem centru za pomoč strankam. Baterije je mogoće odstraniti brez uporabe orodja in jih loćeno odvreči, preden napravo oddate v odstranjevanje. Če imate kakršnakoli vprašanja o odstranjevanju baterije, se obrnite na servisno službo podjetja

UMAREX-LASERLINER. Za informacije o ustreznih objektih za odstranjevanje se obrnite na lokalne oblasti, na zbirnih mestih pa upoštevajte ustrezna navodila za odstranjevanje in varnost.

Nadaljnje varnostne in dodatne informacije so na voljo na splletni strani

Cubus: https://packd.li/II/ANM/in

Tehnični podatki (Tehnične spremembe pridržane. 24W43)
Razpon samoniveliranja ± 4°
Natančnost ± 0,15 mm / m
Niveliranje	Vodoravno/navpično samodejno z elektronskimi libelami in servomotorji
Hitrost prerigajanja pribl. 30 s po	celotnem delovnem kotu
Rotacijska hitrost 0, 30, 330, 600	vrt./min
Valovna dolžina laserja rdeča/zelena	635 nm / 515 nm
Valovna dolžina laserja Referenčni Žarek rdeča/zelena	635 nm / 515 nm
Razred laserja	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Elektricno napajanje	Litij-ionski akumulatorski paket 7,4V / 2,6Ah / 19,24Wh
Čas delovanja rdeča/zelena pribl.	25 ur
Čas polnjenja pribl. 4 ur
Delovni pogoji	-10°C ... 50°C, zračna vlažnost najv. 80 % RV, ne kondenzira, delovna višina najv. 4000 m nadmorske višine
Pogoji skladiščenja	-10°C ... 70°C, zračna vlažnost najv. 80 % RV
Zaščitni razred IP 66
Dimenzije (Š x V x G)	130 x 160 x 145 mm (s nosilec za stojalo/stenski nosilec)
Teža 1300 g (s nosilec za stojalo/stenski nosilec)
Daljinski upravljalnik
Elektricno napajanje 2 x 1,5V LR03 (AAA)
Doseg daljinskega upravljalnika največ 30 m (IR-krmiljenje)
Teža 70 g (vklj. z baterijami)

Priprava kontrole umerjenosti

Preverite lahko umerjenost laserja. Napravo postavite na sredino med 2 zidova, ki nj bosta med seboj oddaljena majmanj 5m . Poravnajte napravo in jo vključite. Za optimalno preverjanje uporabite stativ.

POMEMBNO: Funkcija samodejnega senzorja mora biti aktivna (LED dioda samodejno/naklon je ugasnjena).

1. Na steni označite točko A1. (Uporabite točkovni način.)
2. Zavrtite napravo za 180^ in označite točko A2. Med A1 in A2 imate sedaj vodoravno reference.

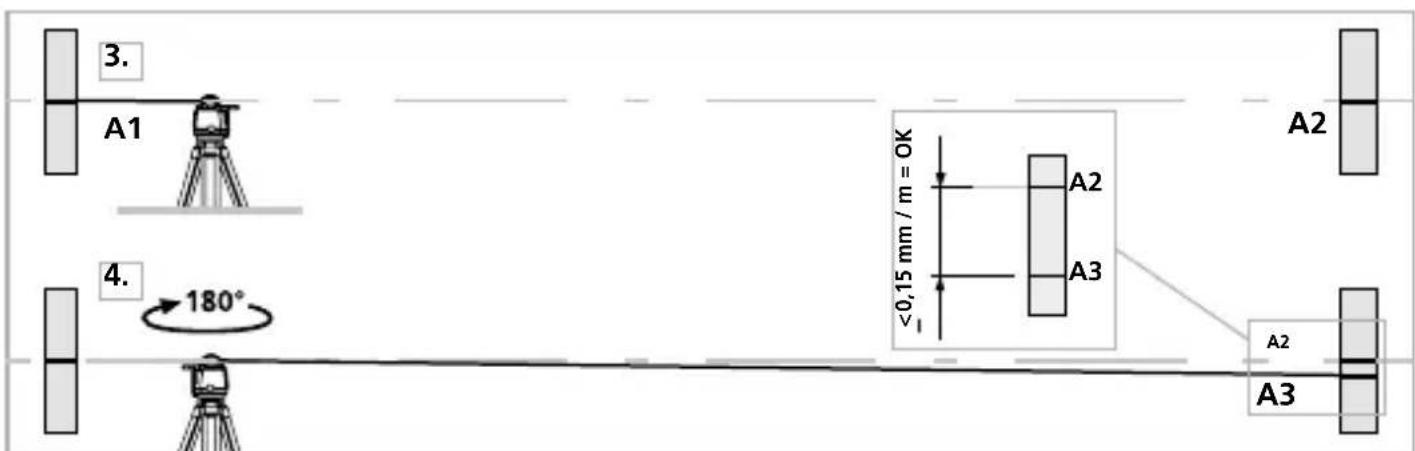

Kontrola umerjenosti

1. Napravo postavite Čim blizje steni na visino označene točke A1 in jo poravnajte z osjo X.
2. Napravo zavrtite za 180^ , jo poravnajte na os X in označite točko A3. Razlka med A2 in A3 je odstopanje osi X.
3. Ponovite 3. in 4. korak, da preverite osi Y in Z.

Če sta pri osi X oz. Y točki A2 in A3 narazen več kot 0,15 mm / m, je treba napravo umeriti. Obrnite se na svojega prodajalca ali servisni oddelek podjetja UMAREX-LASERLINER ali pa umerjanje izvedite samo s pomoćjo naslednjih navodil.

！
