BRUGSANVISNING Cubus 110 S Laserliner

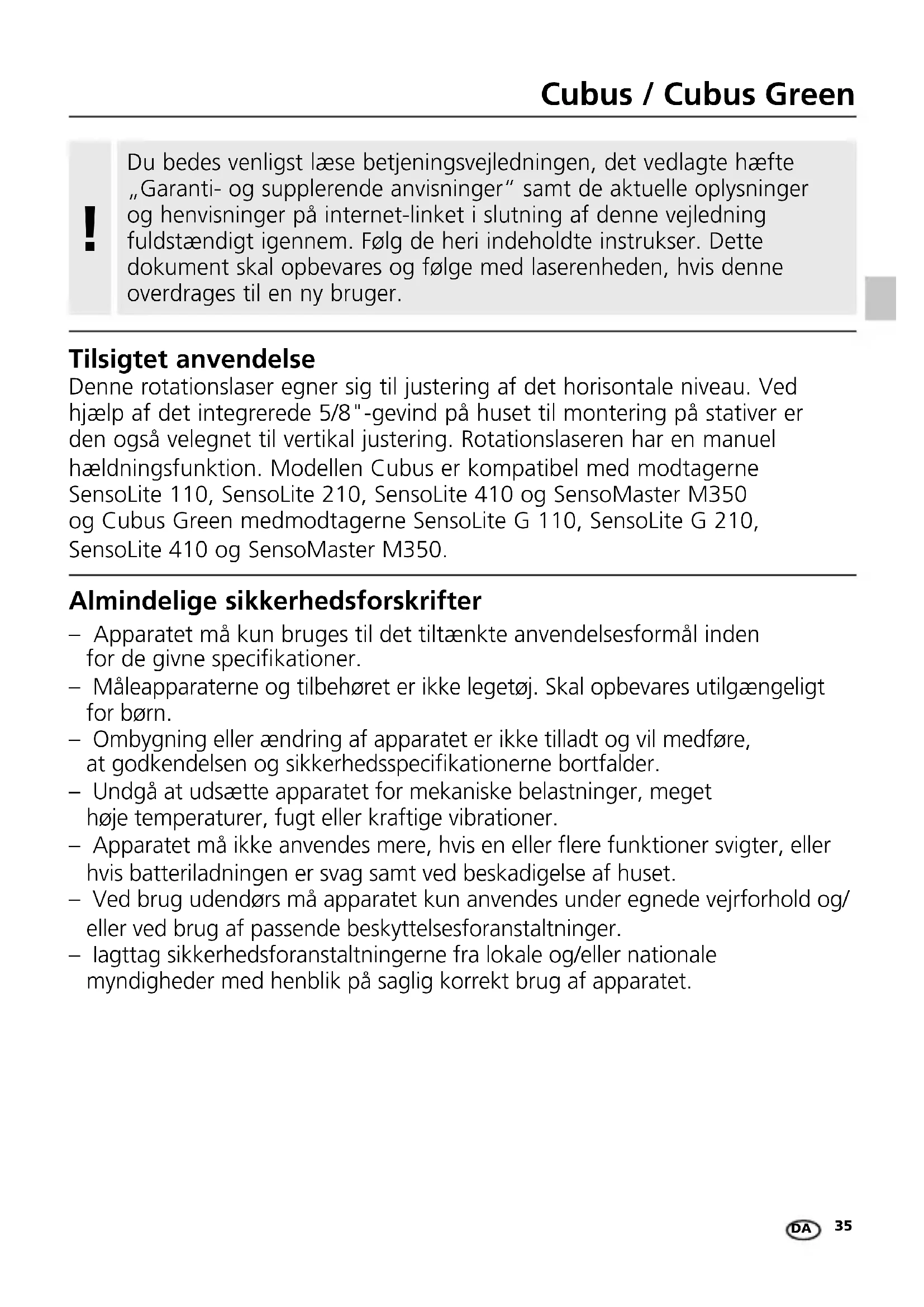

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger" samt de aktuelle oplysninger og henvisninger på internet-linket i slutting af/DDne vegledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis/DDne overdrages til en ny bruger.

Tilsigtet anvendelse

Denne rotationslaser egner sig til justering af det horisontale niveau. Ved hjælp af det integrerede 5/8"-gevind på huset til montering på stativer er den øgså velegnet til vertikal justering. Rotationslaseren har en manuel hældningsfunktion. Modellen Cubus er kompatibel med modtagerne SensoLite 110, SensoLite 210, SensoLite 410 og SensoMaster M350 og Cubus Green medmodtagerne SensoLite G 110, SensoLite G 210, SensoLite 410 og SensoMaster M350.

Alminderige sikkerhedsforskrifter

• Apparatet mA kun bruges til det tiltænkte anvendelsessformål inden for de givne specifikationer.
• Måleapparaterne og tilbehørret er/DDke legetoj. Skal opbevares utilgængeligt for børn.
• Ombynging aller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes mere, hvis en eller flere Funktioner svigter, ell er hvis batteriladningen er svag somt ved beskadigelse af huset.
• Ved brug udendørs ma apparatet kun anvendes under egnede vojrforhold og/ller ved brug af passende beskyttelsesforanstaltninger.
• lagttag sikkerhedsforanstaltningerne fra lokale og/eller nationale myndigheder med henblick på saglig korrekt brug af apparatet.

Sikkerhedsanvisninger

• Pas på: Undgang at se ind i en direkte eller reflekterende stråle.
• Undgå at rette laserstrålen mod personer.
• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal ved-kommende bevidst lukke øjnene og straks fjerne hovedet fra stralen.
• Laserstrålen eller dens refleksioner på aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).
• Undlad at anvende laseren i øjenhøjde (1,40 ... 1,90 m).
• Godt reflekterende, spejlende aller skinnende overflader skal tildaekkes, sö länge der bruges laserudstyr.
• I områder med offentlig færdsel skal strålebanen sövidt muligt begrænses af afspæringer og skillevægge, og laserområdet skal afmærkes med adverselskilte.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværderne for elektromagnetisk kompatibilitet iht. EMC-directiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly ell er i naerheden af personer med pacemaker, skal jagttages. Risikoen for farlig pavirkning eller fejl i uller pga. elektronisk udstyr er til stede.
• Ved anvendelse i nærheden af hoogespændinger eller under hoogerelektromagnetiske vekseelfelter kan moleapparatets nojagtighed blive påvirket.

Særlige Produktegenskaber og Funktioner

SENSOR AUTOMATIC

Rotationslaseren indjusterer sig selv welt automatisk. Den opstilles

i den nødvendige grundstilling - inden for arbejdsvinklerne pa ± 4^

Finindstillingen overtager straks automatikken: Herved registrarer tre elektroniske malesensorer X-, Y- og Z-aksen.

ADS

Anti-drift-systemet (ADS) forhindrer fejilmeldinger.

Funktionsprincip: 30 sekunder after aktiveringen af ADS kontrolleres laseren konstant for korrekt indjustering. Hvis apparatet bevæges af ydre påvirkninger, eller hvis laseren mister sin hjedereference, stopper den. Desuden blinker laseren, og Tilt-LED'en lyser konstant. Inden der kan arbejdes videre, skal man igentrykke på Tilt-knappen eller slukke og taende for apparatet.

ADS er aktiv afterænding for at beskytte den indstillede enhed

mod ændringer i positionen på grund af ydre påvirkninger. ADS-funktionen indikeres ved, at Tilt-LED'en blinker; se nedenstående figur.

ADS stiller først overvågningen skarp 30 sek. after fuldstændig nivelling af laseren (indjusteringsfase). Tilt-LED'en blinker i sekundakt under indjusteringsfasen; blinker hurtigt, Near ADS er aktiv.

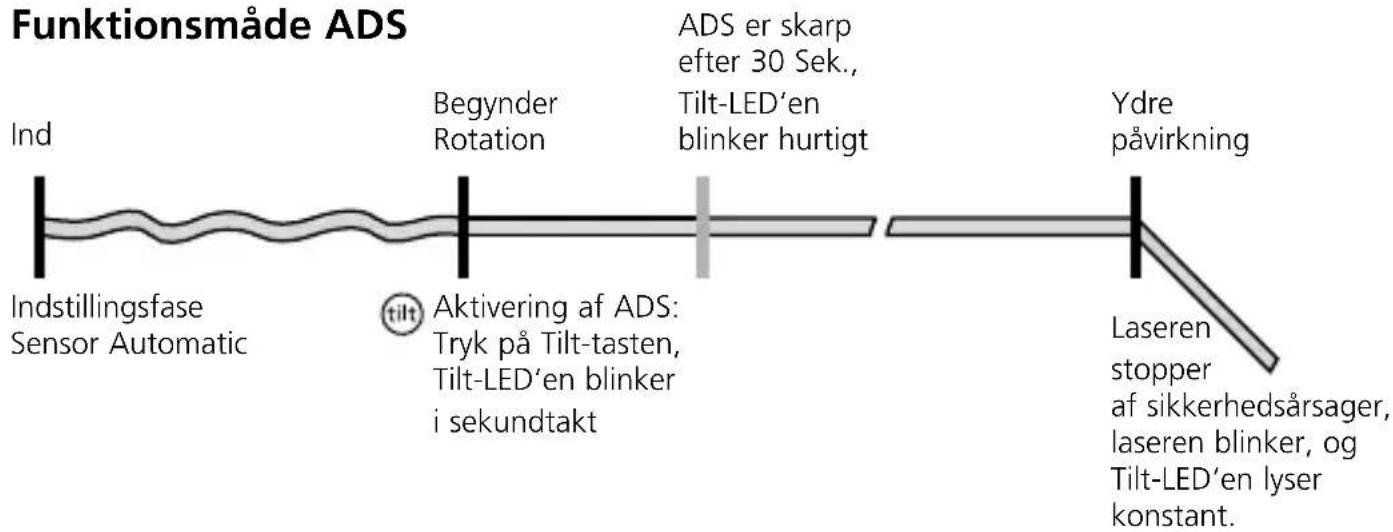

Funktionsmäde ADS

Laserliner

Transport LOCK (LÅS): Under transport beskyttes apparatet af en saerlig motorbremse.

Beskyttelse mod stov og vand - laserne udmaerker sig ved at经验和 særlig godt beskyttet mod stov og regn.

Handtering af strømforsyning / genopladeligt lithium-ion-batteri

• Batteriet kan oplades i enheden ved hjælp af den medfølgende 9V-strømforsyning eller eksternt via det USB-C-stik, der er integreret i batteriet, med en standard USB-C-strømforsyning.
• Strømforsyningen/opladeren ma kun bruges i lukkede rum; ma ikke udsættes for fugt eller regn, da der ellers er risiko for elektrisk stød.
• Inden apparatet tages i brug, skal batteriet lades helt op.
• Lysnetadapteren/opladeren sluttes til lysnettet og tilslutningsstikket pa apparatet. Man ma kun benyttte den vedlagte lysnet-adapter/oplader. Hvis der benytttes en forkert lysnetadapter/oplader, bortfalder garantien.
• Mens batteriet oplades i indbygget tilstand, lyser LED-driftsvisningen rødt.
  Ladeprocessen er afsluttet, Near LED'en lyser gront.
• Mens apparatet oplades, blinker LED-erne fra højre til venstre opstigende. Opladningen er aflsuttet,ningar alle 3 LED-ere lyser gront hele tiden.
• Ved meget lavt batteriniveau blinker Först den midterste LED-driftsvisning og dernaest alle tre LED-visninger synkront, För apparatet slukkes.
• Drift Eden batteri: Apparatet kan øså bruges Eden batteri, nr det er tilsluttet strømnettet via opladningsbøsningen og den vedlagte netdel. I sa tilfælde blinker den midterste LED-driftsvisning.

a Udgang referencing laser
b Prismehoved / udgang laserstråle
c Betjeningspanel
d Tilslutningsstik til lysnetadapter/oplader
e 5/8"-gevind
f Batterirum

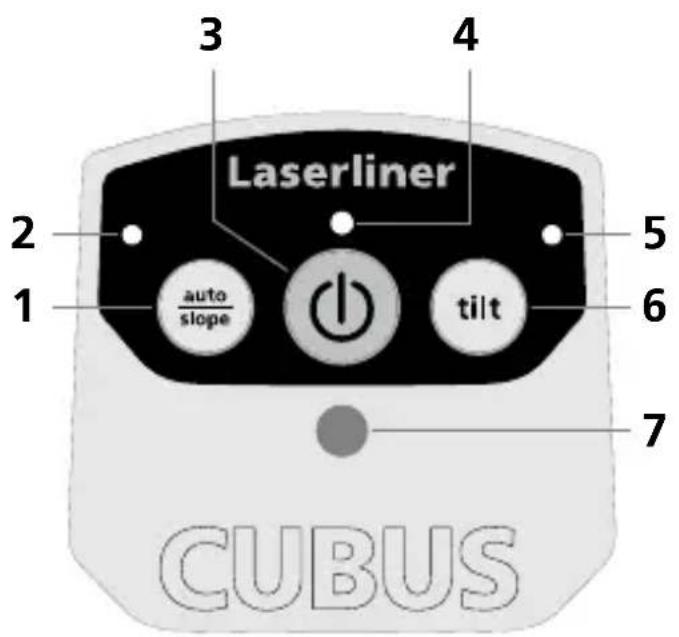

1 auto/slope-funktion
2 LED auto/slope-funktion LED slukket: Automatisk indjustering LED lyser: Manuel indjustering
3 TIL-/FRA-knap
4 Driftsindikator (LowBat:LEDblinker)
5 LED tilt-funktion
6 Tilt-funktion
7 Modtagelsesfelt infrarodt signal

Laserliner

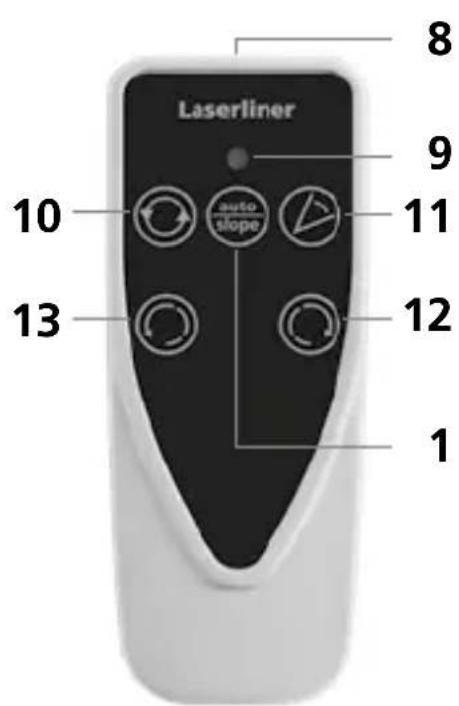

Indsættelse af batterierne ved fjernbetjeningen

Abn batterihuset og laeg batterierne (2 x 1,5V LR03 (AAA)) i.
Vær opmaerk som på korrekt polaritet.

8 Udgang infrarodt signal
9 Driftsindikator
10 Vaelg rotationshastighed 600 / 330 / 30 / 0 omdr/min
11 Scannings-modus 10^ / 45^ / 90^ / 180^
12 Positioneringstast (drey til hore)
13 Positioneringstast (drej til venstre)

Rumgitre: Disse viser laserniveaurne og Funktionerne. auto: automatisk indstilling / man: manuel indstilling

auto auto man

Vandret nivellering

Lodret
afsætning

Skaevt niveau 90^ vinkel 90^ reference-funktion

vinkel 90^ reference-funktion

Vandret: Placér Titanium på en vandret flade eller sæt den på et stativ.
- Lodret: Apparatet med pamonteret stativ- og vægholder opstilles ved sider af. Betjeningspanelet peger opad. Med stativet og vægholderen kan apparatet monteres på et stativ til vertikal brug.
- Tryk på TÄND/SLUK-knappen.

auto auto
①

①

LED auto/slope-funktion slukket: Automatisk indjustering

• Apparatet nivellerer sig automatisk i et område på ± 4°. I indjusteringsfasen blinker laseren, mens prismehovedet er stoppet. När nivelleringen er udført, lyser laseren konstant og roterer med max rotationshastighed. Se ögså afsnittet vedr. „Sensor-automatik“ og „ADS-Tilt".

Større hældninger kan anlægges med vinkelpladen (ekstraudstyr).

TIP: Først lader man apparatet indjustere sig automatisk og stiller vinkelpladen på nul. Dernaest slukker man for sensor-automikken med auto/slope-tasten. Endelig hælder man apparatet i den ønskede winkel.

man
(1)

LED auto/slope-funktion lyser: Manuel indjustering

Lasermodi

Rotations-modus

Med rotations-knappen kan den ønskeder
rotationshestighed aktiveres:
0, 30, 330, 600 o/min

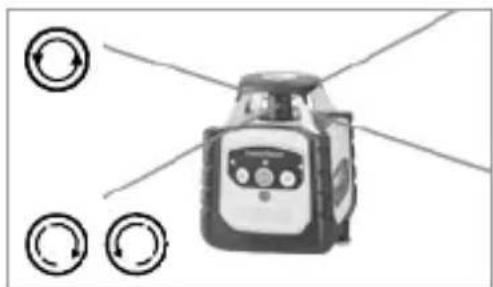

Punkt-modus

For at aktivere punktfunktionen trykkes på rotations-knappen sä mange gange, at laseren stopper sin rotation. Laseren kan drejes i den ønskede position med positioneringsknapperne.

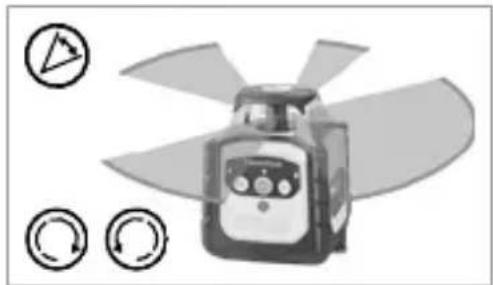

Scannings-modus

Med Scan-knappen kan aktiveres en klart lysende vifte i to forskellige bredder. Viften styres hen til den ønskede moleposition med retningstasterne.

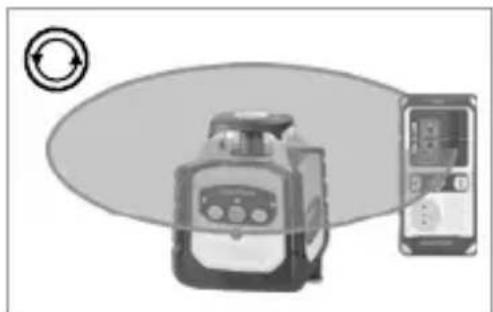

Handmodtager-modus

Arbejde med lasermodtageren (ekstraudstyr): Indstil rotationslaseren til den maksimale omdrejningshastighed, og tænd for lasermodtageren. Se betjeningsvejledningen for en tilsvarende lasermodtager.

Arbejde med referencinglaseren

Apparatet har en referenceclaser. I vertical drift bruges referenceleseren til indjustering af apparatet. Dette gores ved at justere referenceleseren parallelt med væggen. Så er det lodrette laserplan indstillet i en ret vindel til væggen, se figur.

Anmærkninger vedr. vedligeholdelse og pleje

Allekomponenterskalrengoresmeden letfugtetklud,ogmanskalundlade brugafrengorings-,skure-ogoplosningsmidlerTAGbatterierneudinlen laengere opbevaringsperioder.Apparatet skal opbevaresp et rent og tortsted.

Kalibrering

Måleapparatet skal jævnligt kalibreres og kontrolleres for at sikre præcision og Funktion. Vi anbefaler kalibreringsintervaller på etår. Kontakt ved behov din forhandler eller henvend dig til serviceafdelingen i UMAREX-LASERLINER.

Apparatet opfylder alle pKrveede standarder for fri vareomsætning inden for EU og UK.

Dette produit, herunder tilbehør og emballage, er et elektrisk apparat, der skal genanvendes i overensstemmelse med de europæiske og britiske retningslinjer for elektrisk og elektronisk affald, batterier og emballage for at genvirnde værdifulde rámaterialer. Elektriske apparater, batterier og emballage hører ikke til i husholdningsaffaldet. Forbrugerne er ifolge loven forpligtet til at aflevere brugte batterier og opladere gratis på et offentligt ind-samlingssted, i en forretning eller hos den tekniske kundeservice. Tag batteriet ud af apparatet med alminderigt værktøj uden at ødelægge det og forbind det med en separat samling, før du afleverer apparatet til bortskaffelse. Hvis du har spørgsmål til udtagning af batteriet, kan du henvende dig til serviceaf-delingen hos UMAREX-LASERLINER. Find informationer om tilsvarende bortskaffelsestededer hos dinCOMMUNE og overhold de gældende bortskaffelses- og sikkerhedsoplysninger på modtagerstederne.

Flere sikkerhedsanvisninger og supplerende tips på:

Cubus: https://packd.li/II/ANM/in

Tekniske data (Forbehold for tekniskeændringer. 24W43)
Selvnivellingsområde ± 4°
Nøjagtighed ± 0,15 mm / m
Nivelling	horizontal / vertical automatisk med elektroniske libeller og servomotorer
Indstillingshestighed ca. 30 sek. over hele arbejdsvinklen
Rotationshastighed 0, 30, 330, 600 o/min
Laserbølgelængde Referencestråle rød / grøn	635 nm / 515 nm
Laser klasse	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Strømforsyning Li-ion-batteripakke 7,4V / 2,6Ah / 19,24Wh
Driftstid rød / grøn ca. 25 timer
Ladetid ca. 4 timer
Arbejdsbetingelser	-10°C ... 50°C, luftfugtighed maks. 80% rH, ikke-kondenserende, arbejdshøjde maks. 4000 m.o.h.
Opbevaringsbetingelser	-10°C ... 70°C, luftfugtighed maks. 80% rH
Beskyttelsesklasse IP 66
Mål (b x h x l)	130 x 160 x 145 mm (med stativ- og vægholder)
Vægt 1300 g (med stativ- og vægholder)
Fjernbetjening
Strømforsyning 2 x 1,5V LR03	(AAA)
Rækkevidde fjernbetjening max. 30 m (IR-control)
Vægt 70 g (inkl. batterier)

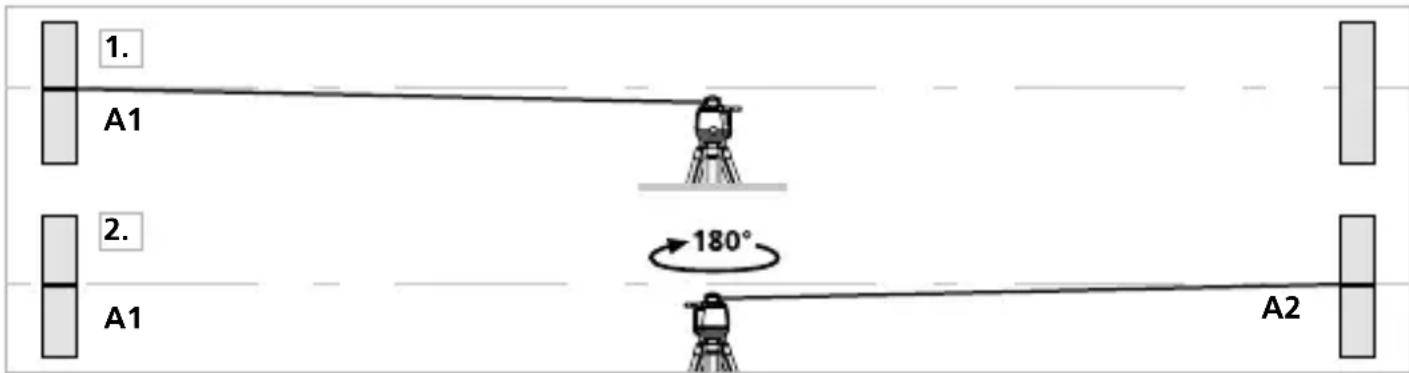

Forberedelse til kontrol af retvisning

Man kan kontrollere kalibreringen af laseren. Opstil apparatet midt mellem 2 vægge, som er mindst 5m fra hinanden. Tænd apparatet. Til optimal kontrol brør bruges et stativ. VIGTIGT: Sensor-automatikken skal ære aktiv (auto/slope-LED slukket).

1. Markér laserplanet A1 på væggen.
2. Drej laseren nøjagtig 180^ og marker laserplanet A2 på den modstående væg. Da laseren er placeret nøjagtigmidtmellem de 2 vægge, vil markeringerne A1 og A2 være nøjagtig vandret overfor hinanden.

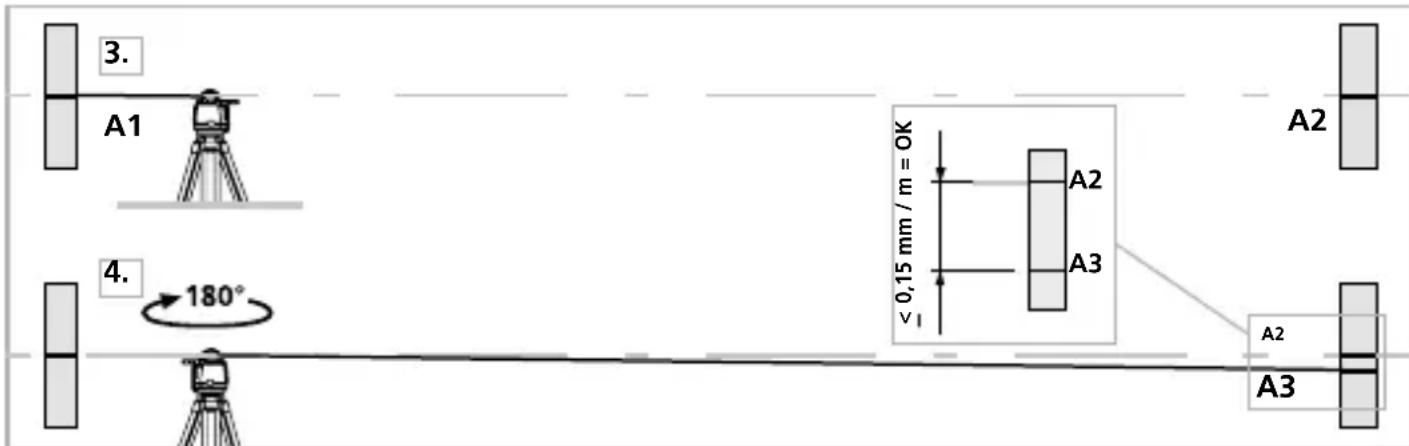

Kontrol af retvisning

1. Stil apparatet sæ tæt som muligt til væggen i samme højde som det markerede punkt A1.
2. Drej apparatet 180^ , og markér punktet A3. Forskellen mellem A2 og A3 er tolerancen for X-aksen.
3. Gentag pkt. 3. og 4. til kontrol af Y-ller Z-aksen.

Hvis det på X-, Y- eller Z-aksen viser sig, at punkt A2 og A3 ligger mere end 0,15 mm / m fra hinanden, skal der foretages en justering. Indlevér laseren til forhandleren, som sørger for det videre fornødne.
