KULLANIM KILAVUZU Cubus 110 S Laserliner

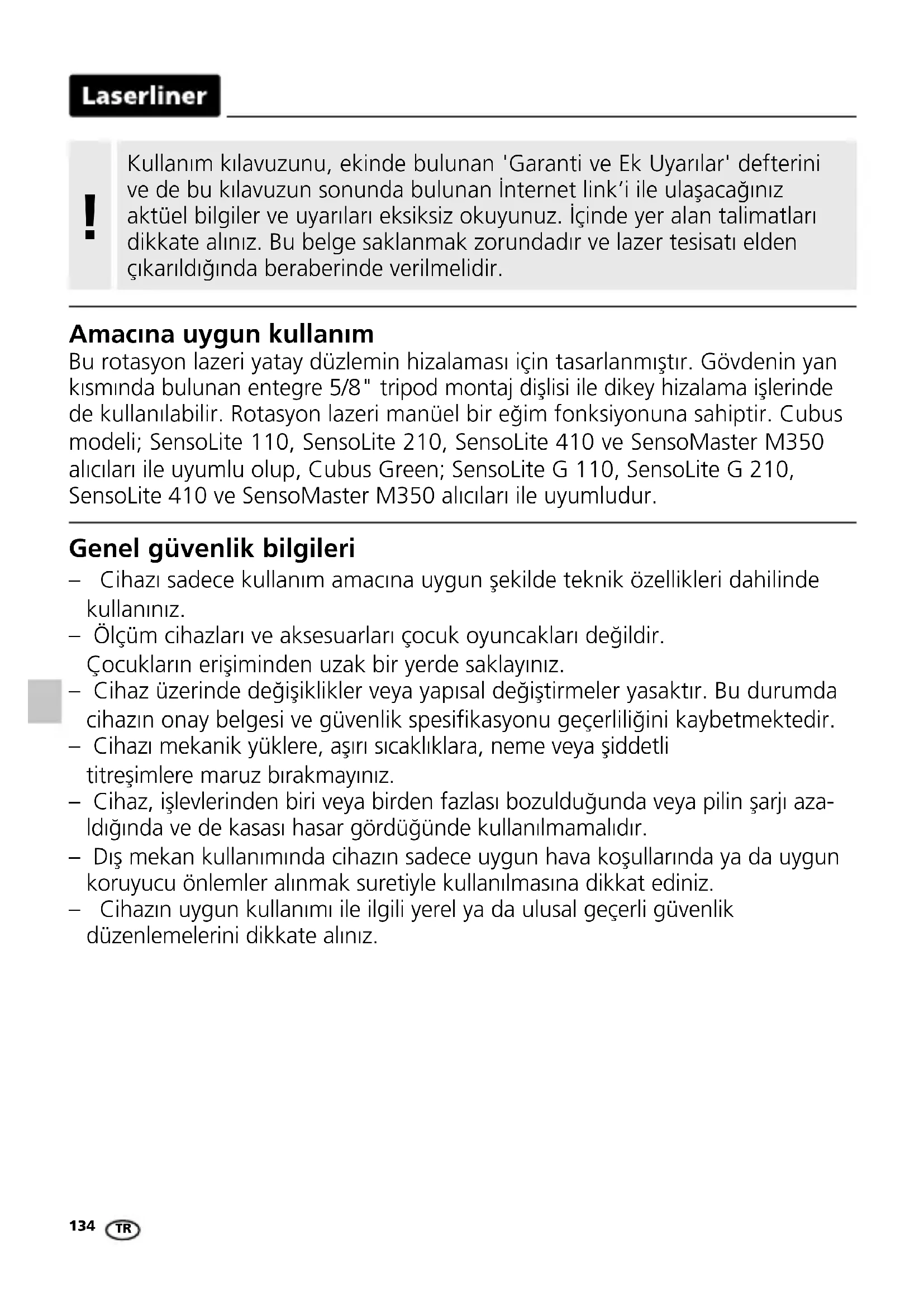

differanse mellom A1 og A2.134 Genel güvenlik bilgileri – Cihazı sadece kullanım amacına uygun şekilde teknik özellikleri dahilinde kullanınız. – Ölçüm cihazları ve aksesuarları çocuk oyuncakları değildir. Çocukların erişiminden uzak bir yerde saklayınız. – Cihaz üzerinde değişiklikler veya yapısal değiştirmeler yasaktır. Bu durumda cihazın onay belgesi ve güvenlik spesikasyonu geçerliliğini kaybetmektedir. – Cihazı mekanik yüklere, aşırı sıcaklıklara, neme veya şiddetli titreşimlere maruz bırakmayınız. – Cihaz, işlevlerinden biri veya birden fazlası bozulduğunda veya pilin şarjı aza- ldığında ve de kasası hasar gördüğünde kullanılmamalıdır. – Dış mekan kullanımında cihazın sadece uygun hava koşullarında ya da uygun koruyucu önlemler alınmak suretiyle kullanılmasına dikkat ediniz. – Cihazın uygun kullanımı ile ilgili yerel ya da ulusal geçerli güvenlik düzenlemelerini dikkate alınız. Amacına uygun kullanım Bu rotasyon lazeri yatay düzlemin hizalaması için tasarlanmıştır. Gövdenin yan kısmında bulunan entegre 5/8" tripod montaj dişlisi ile dikey hizalama işlerinde de kullanılabilir. Rotasyon lazeri manüel bir eğim fonksiyonuna sahiptir. Cubus modeli; SensoLite 110, SensoLite 210, SensoLite 410 ve SensoMaster M350 alıcıları ile uyumlu olup, Cubus Green; SensoLite G 110, SensoLite G 210, SensoLite 410 ve SensoMaster M350 alıcıları ile uyumludur. Kullanım kılavuzunu, ekinde bulunan 'Garanti ve Ek Uyarılar' defterini ve de bu kılavuzun sonunda bulunan İnternet link‘i ile ulaşacağınız aktüel bilgiler ve uyarıları eksiksiz okuyunuz. İçinde yer alan talimatları dikkate alınız. Bu belge saklanmak zorundadır ve lazer tesisatı elden çıkarıldığında beraberinde verilmelidir.

EN 60825-1:2014/A11:2021 / EN 50689:2021 – Cihaz, elektromanyetik uyumluluğa Piyasaya Arzına İlişkin 2014/30/AB (EMC) sayılı direktinde belirtilen, elektromanyetik uyumluluğa dair yönetmeliklere ve sınır değerlerine uygundur. – Mekansal kullanım kısıtlamalarının, örn. hastanelerde, uçaklarda, benzin istasyonlarında veya kalp pili taşıyan insanlrın yakınında, dikkate alınması gerekmektedir. Elektronik cihazların ve elektronik cihazlardan dolayı bunların tehlikeli boyutta etkilenmeleri veya arızalanmaları mümkündür. – Yüksek gerilimlerin veya yüksek elektromanyetik dalgalı akım alanlarının yakınlarında kullanılması ölçüm doğruluğunu etkileyebilir. Emniyet Direktifleri Elektromanyetik ışınlar ile muamele – Dikkat: Lazer ışınına veya yansıyan ışına direkt olarak bakmayınız. – Lazer ışınını insanların üstüne doğrultmayınız. – 2 sınıfı lazer ışını göze vurduğunda gözlerin bilinçli olarak kapatılması ve başın derhal ışından dışarı çevrilmesi gerekmektedir. – Lazer ışınlarına veya yansımalarına (/reeksiyonlarına) asla optik cihazlar (büyüteç, mikroskop, dürbün, ...) aracılığıyla bakmayınız. – Lazeri göz hizasında kullanmayınız (1,40 ... 1,90 m). – İyi yansıma yapan, aksettiren veya parlayan alanları lazer cihazlarını çalıştırırken örtmelisiniz. – Umumi trak alanlarında ışın gidişatını mümkün olduğunca engeller ve bölmeler ile sınırlandırarak lazer alanını ikaz tabelaları ile işaretleyin. Lazer işini! Doğrudan işina bakmayiniz! Lazer sınıf 2 | < 1 mW 635 / 515 nm Emniyet Direktifleri Sınıf 2‘ye ait lazerlerin kullanımı136

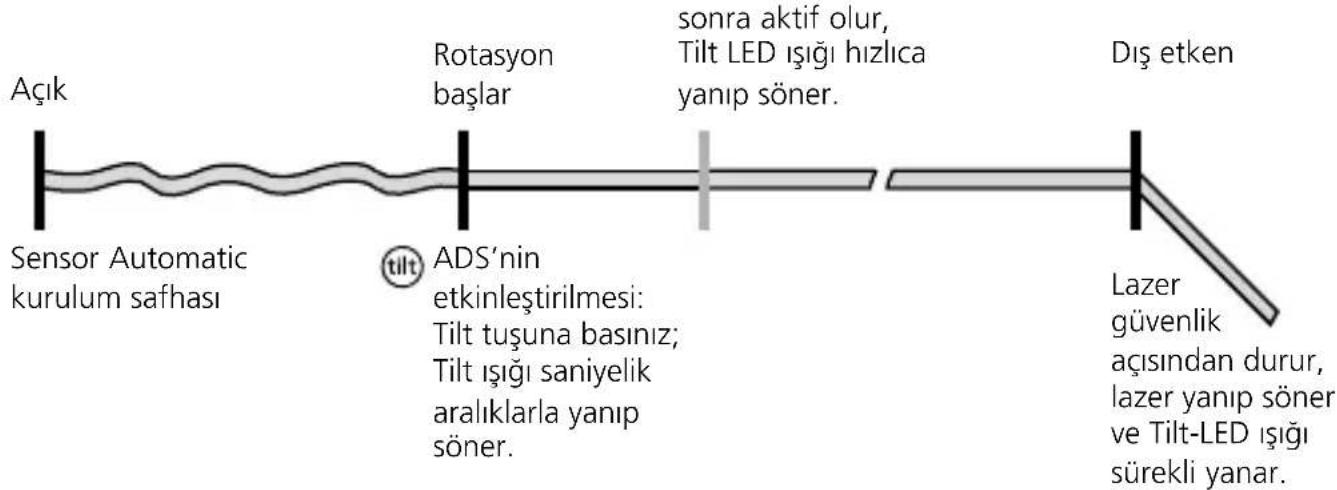

Özel Ürün Nitelikleri ve Fonksiyonları Rotasyon lazeri kendi kendini düzeçler. Cihaz ± 4° ‘lık çalışma açı aralığı dahilinde gerekli temel konuma getirilir. Ardından otomatik sistem hemen hassas ayarı tamamlar. Bu işlemde üç adet elektronik ölçüm sensoru X, Y, ve Z eksenlerini saptar. Anti-Drift sistemi (ADS) hatalı ölçümleri engeller. İşlev prensibi: Lazer ışını ADS’nin etkinleştirilmesinden 30 sonra sürekli olarak düzgün bir düzeçleme yönünden kontrol edilir. Cihaz dış etkenlerden dolayı hareket ettirilirse veya lazer yükseklik referans noktasını kaybederse, lazer durur. Ayrıca lazer yanıp söner ve Tilt-LED ışığı sürekli yanar. Çalışmaya devam edebilmek için, Tilt tuşuna yeniden basın veya cihazı kapatıp açın. ADS cihazın çalıştırılmasından sonra etkin olmaz. Kurulmuş olan cihazı dış etken sebepli konum değişimlerinden korumak için, ADS sistemi Tilt tuşuna basılarak etkinleştirilmelidir. ADS fonksiyonunun etkin oluşu, Tilt ışığının yanıp sönmesi ile bildirilir. Bkz. aşağıdaki şema. Açık Dış etken Sensor Automatic kurulum safhası ADS’nin etkinleştirilmesi: Tilt tuşuna basınız; Tilt ışığı saniyelik aralıklarla yanıp söner. Lazer güvenlik açısından durur, lazer yanıp söner ve Tilt-LED ışığı sürekli yanar. ADS 30 saniyeden sonra aktif olur, Tilt LED ışığı hızlıca yanıp söner. Rotasyon başlar ADS Fonksiyon şekli ADS sistemi ancak lazerin düzeçlenmesi tamamlandıktan 30 saniye sonra denetleme sistemini aktif hale getirir (kurulum safhası). Kurulum esnasında Tilt ışığı saniyelik aralıklarla yanıp söner; ADS etkin olduğunda hızlı şekilde yanıp söner. !Cubus / Cubus Green

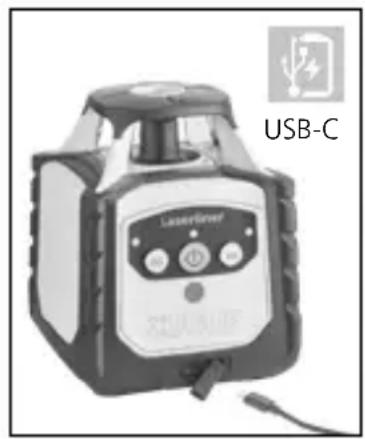

USB-C Güç kaynağı / Lityum-iyon batarya kullanımı – Batarya cihazın içindeyken yanında bulunan 9V güç kaynağı veya harici olarak bataryaya entegre USB-C soketi üzerinden standart bir USB-C güç kaynağı ile şarj ettirilebilir. – Ağ / Şarj cihazını sadece kapalı alanlarda kullanın, neme ve yağmura maruz bırakmayın. Aksi takdirde elektrik çarpması tehlikesi vardır. – Cihazı kullanmadan önce cihazın aküsünü tamamen şarj edin. – Elektrik / Şarj cihazını elektrik prizi ve cihazın batarya yuvası bağlantı soketine bağlayın. Lütfen sadece cihaz dahilindeki elektrik / şarj cihazını kullanın. Yanlış bir şebeke / şarj cihazı kullanıldığında garanti hakkı kaybedilir. – Akü monteli bir durumda şarj edildiği esnada LED çalışma göstergesi kırmızı yanmaktadır. Şarj işlemi tamamlandığında LED yeşil renkte yanar. – Cihaz şarj olurken LED'ler sağdan sola doğru artarak yanıp söner. LED'lerin üçü kesintisiz yandığında şarj işlemi tamamlanmıştır. – Çok düşük akü şarj durumunda önce orta LED çalışma göstergesi yanıp söner ve ardından cihaz kapanmadan önce tüm üç LED gösterge aynı anda yanıp söner. – Pilsiz çalışma: Cihaz şarj yuvasıyla ve ekteki adaptörle elektrik şebekesine bağlandığında aküsüz olarak kullanılabilir. Bu durumda orta LED çalışma göstergesi yanıp söner.

Transport LOCK: Cihaz taşıma esnasında özel bir motor freni ile korunur. IP 66 Toz ve sudan koruma – Ölçüm cihazları tozdan ve yağmurdan korunma özellikleri ile öne çıkmaktadırlar.138

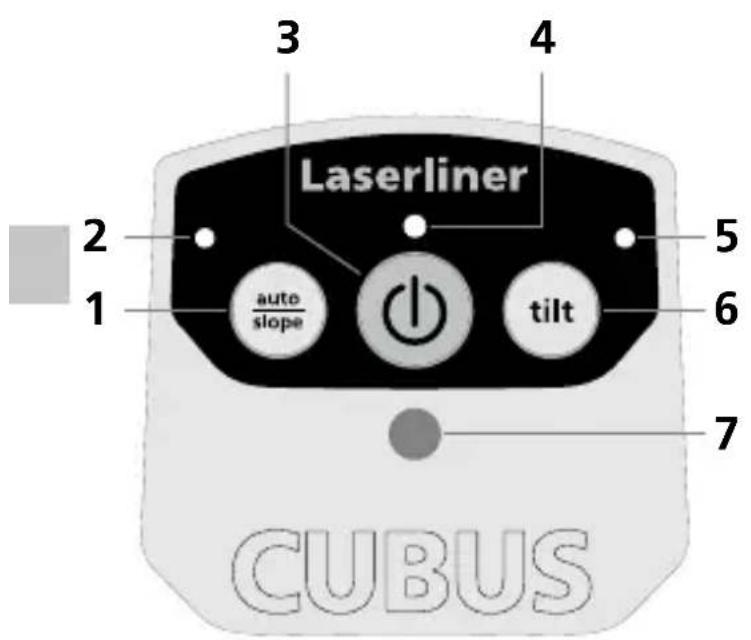

1 auto/slope fonksiyonu 2 auto/slope fonksiyonu ışığı LED kapalı: Otomatik hizalama LED açık: Manüel (elle) hizalama 3 AÇMA / KAPAMA tuşu 4 İşlem göstergesi (LowBat: LED yanıp söner) 5 Tilt fonksiyonu ışığı 6 Tilt fonksiyonu 7 Enfraruj sinyali alıcı alanı a Referans ışını çıkışı b Prizma başlığı / Lazer ışını çıkışı c Kumanda paneli d Elektrik / Şarj cihazı için bağlantı soketi e 5/8 inç diş f Batarya yuvası TRCubus / Cubus Green

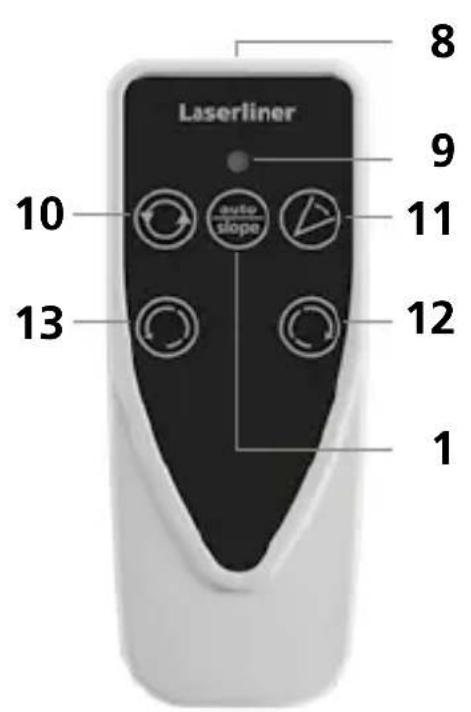

8 KÖ sinyal çıkışı 9 İşlem göstergesi 10 Rotasyon hızı seçimi 600 / 330 / 30 / 0 dev./dak 11 Tarama modu 10° / 45° / 90° / 180° 12 Konumlandırma tuşu (sağa çeviriniz) 13 Konumlandırma tuşu (sola çeviriniz) Pillerinin Kumandaya Takılması Pil yuvasını açınız ve pilleri (2 x 1,5V LR03 (AAA)) gösterilen şekillere uygun bir şekilde yerleştiriniz. Kutupların doğru olmasına dikkat ediniz.

auto auto man Yatay tesviye Dikey tesviye Eğri düzlem 90° açılar 90° Referans fonksiyonu Alan Kafesi: Bunlar lazer düzlemlerini ve fonksiyonlarını gösterir. auto: Otomatik hizalama / man: Manüel (elle) hizalama140 man

auto auto Cihaz çok eğri bir şekilde kurulmuş ise (4°’nin dışında), prizma kafası durur ve lazer ve de LED auto/slope yanıp söner. Bu durumda cihazın daha düz bir zemin üstüne konması gerekir.

Auto/slope fonksiyonu LED‘i kapalı: Otomatik hizalama

– Cihaz kendini otomatik olarak ± 4° aralığında düzeçler. Kurulum süresinde lazer yanıp söner ve prizma başlığı durur. Nivelman tamamlandığında, lazer sürekli yanar ve maksimum devir sayısı ile döner. Bu konuyla ilgili „Sensor Automatic“ ve „ADS-Tilt“ bölümlerini de okuyunuz. Yatay ve düşey düzeçleme: – Yatay: Cihaz mümkün olduğunca düz bir zemin üstüne konulmalı veya bir statif (üç ayak) üzerine sabitlenmelidir. – Düşey: Cihazı monte edili olduğu statif ve duvar sabitleyicisi ile yana koyun. Kumanda alanı yukarıya doğru bakıyor. Statif ve duvar sabitleyicisi ile cihaz düşey kullanımlarda bir statif üzerine monte edilebilir. – AÇIK/KAPALI tuşunu bas. Auto/slope fonksiyonu LED‘i açık: Manüel (elle) hizalama

Meyil fonksiyonu Daha büyük meyiller isteğe bağlı temin edilebilen açı plakası aracılığıyla ayarlanabilir. TAVSİYE: Önce cihazın kendini düzeçlemesini bekleyip açı plakasını sıfırlayınız. Daha sonra sensor otomatiğini auto/slope tuşu ile kapatınız. Ardından cihazı istediğiniz açıya çeviriniz.Cubus / Cubus Green

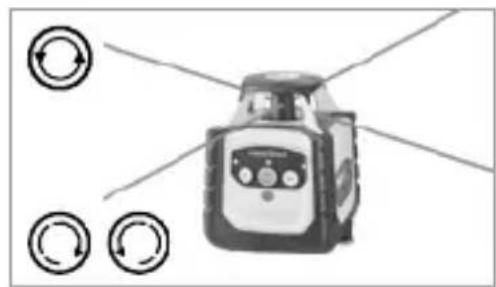

Lazer Modları Rotasyon Modu Rotasyon tuşu ile devir sayıları ayarlanır: 0, 30, 330, 600 D/dak Nokta Modu Nokta moduna geçmek için lazer rotasyonu (dönmesi) duruna kadar rotasyon tuşuna basmaya devam ediniz. Lazer, konumlandırma tuşları ile istenen pozisyona döndürülebilir. Scan Modu Scan tuşu ile yoğun ışıklı bir katman 4 değişik genişlikte akftifleştirilebilir ve ayarlanabilir. Katman, konumlandırma tuşları ile istenen pozisyona döndürülür. El Alıcısı Modu İsteğe bağlı temin edilebilen lazer alıcısı ile çalışma: Rotasyon lazerini maksimum devir sayısına ayarlayın ve lazer alıcısını açın. Bununla ilgili söz konusu lazer alıcısının kullanım kılavuzuna bakınız. Referans lazer ile çalışılması Cihazın bir adet referans lazeri bulunur. Dikey çalışma modunda referans lazeri cihazın hizalanmasına yaramaktadır. Bunun için referans lazerlerini duvara paralel şekilde ayarlayın. Bu durumda düşey lazer düzeyi duvara dik açıyla düzeçlenmiş olur, şekle bakınız.142 AB ve UK Düzenlemeleri ve Atık Arıtma Bu cihaz, AB ve UK dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartların istemlerini yerine getirmektedir. Bu ürün, ekipmanları ve ambalajı da dahil, değerli hammaddelerin geri kazanılması için atık elektrikli ve elektronik ekipmanlar, piller ve ambalajlarla ilgili Avrupa ve BK yönetmeliklerine uygun olarak çevreye zarar vermeyecek şekilde geri dönüştürülmesi gereken elektrikli bir cihazdır. Elektronik cihazlar, piller ve ambalaj evsel atık mahiyetinde değildir. Tüketiciler kullanılmış pilleri ve aküleri resmi atık biriktirme merkezine, satış yerine veya teknik müşteri ser- visine ücretsiz olarak geri vermekle yasal olarak yükümlüdürler. Cihaz bertaraf edilmeden pili normal takımlarla tahrip edilmeden cihazdan çıkartılmalı ve ayrı olarak atık biriktirme merkezine verilmelidir. Pilin çıkartılmasıyla ilgili sorularınız varsa lütfen UMAREX-LASERLINER servis bölümüne başvurunuz. Lütfen bele- diyenizden ilgili atık bertaraf kurumları hakkında bilgi alınız ve atık toplama yerlerinin ilgili bertaraf ve emniyet uyarılarını dikkate alınız. Diğer emniyet uyarıları ve ek direktifler için: Cubus: https://packd.li/ll/ANM/in Cubus Green: https://packd.li/ll/APV/in

Kalibrasyon Ölçüm hassasiyetini ve işlevini korumak için ölçüm cihazı düzenli olarak kalibre ve kontrol edilmelidir. Kalibrasyon aralığının bir yıl olmasını öneriyoruz. Bunun için gerekirse satıcınızla iletişime geçin veya UMAREX-LASERLINER'in servis bölümüne başvurun. Bakıma koruma işlemlerine ilişkin bilgiler Tüm bileşenleri hafçe nemlendirilmiş bir bez ile temizleyin ve temizlik, ovalama ve çözücü maddelerinin kullanımından kaçının. Uzun süreli depolamadan önce aküyü cihazdan çıkartın. Cihazı temiz ve kuru bir yerde saklayınız.Cubus / Cubus Green

Teknik Özellikler (Teknik değişiklik yapma hakkı saklıdır. 24W43) Otomatik düzeçleme aralığı ± 4° Hassasiyet ± 0,15 mm / m Düzeçleme elektronik düzeç ve servo motorla otomatik olarak yatay / dikey Ayarlama Hızı tüm çalışma açısı için yakl. 30 sn Rotasyon devir sayısı 0,30, 330, 600 D/dak Lazer dalga boyu Referans ışını kırmızı / yeşil 635 nm / 515 nm Lazer sınıfı 2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021) Güç beslemesi Lityum-İyon pil takımı 7,4V / 2,6Ah / 19,24Wh Çalışma süresi kırmızı / yeşil yak. 25 saat Şarj süresi yak. 4 saat Çalıştırma şartları -10°C … 50°C, hava nemi maks. 80% rH, yoğuşmasız, çalışma yükseklik maks. 4000 m normal sıfır üzeri Saklama koşulları -10°C … 70°C, hava nemi maks. 80% rH Koruma türü IP 66 Ebatlar (G x Y x D) 130 x 160 x 145 mm (statif ve duvar sabitlemeli) Ağırlığı 1300 g (statif ve duvar sabitlemeli) Uzaktan Kumanda Güç beslemesi 2 x 1,5V LR03 (AAA) Uzaktan kumanda menzili maks. 30 m (IR-control) Ağırlığı 70 g (piller dahil)144

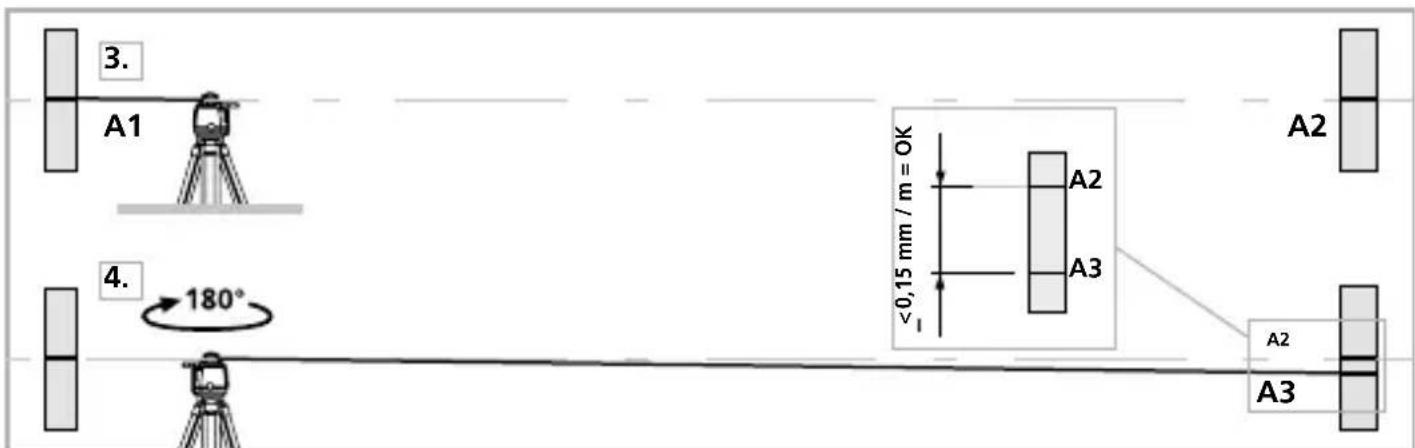

< 0,15 mm / m = OK X, Y veya Z eksenlerinde A2 ve A3 noktaları birbirlerine 0,15 mm / m den daha büyük bir uzaklıkta bulunuyorlarsa, yeniden ayarlama yapılması gerekmektedir. Bu durumda yetkili satıcınızla ya da UMAREX LASERLINER’in müşteri servisi departmanıyla irtibata geçiniz.

Kalibrasyon kontrolü

3. Cihazı olabildiğince duvara yaklaştırıp A1 noktasının hizasına kurunuz.

4. Cihazı 180 derece çeviriniz ve A3 noktasını işaretleyiniz. A2 ve A3

noktaları arasındaki mesafe, cihazın hassasiyet değeridir.

5. Y veya Z eksenlerinin kontrolü için 3 ve 4 nolu işlemleri tekrarlayın.

Kalibrasyon kontrolünün hazırlanması Lazerin kalibrasyonunu kontrol edebilirsiniz. Cihazı birbirlerine en az 5m mesafede bulunan iki duvarın ortasına kurunuz. Cihazı çalıştırınız. En iyi kontrol sonuçlarını alabilmek için, lütfen bir statif (sehpa) kullanınız. ÖNEMLİ: Sensor Automatic etkin olmalı (auto/slope LED ışığı kapalı).

1. Duvarda A1 noktasını işaretleyiniz.

2. Cihazı 180 derece çeviriniz ve A2 noktasını işaretleyiniz. Şimdi A1 ve A2

noktaları arasında yatay bir referans çizginiz vardır.Cubus / Cubus Green
