KÄYTTÖOHJE Cubus 110 S Laserliner

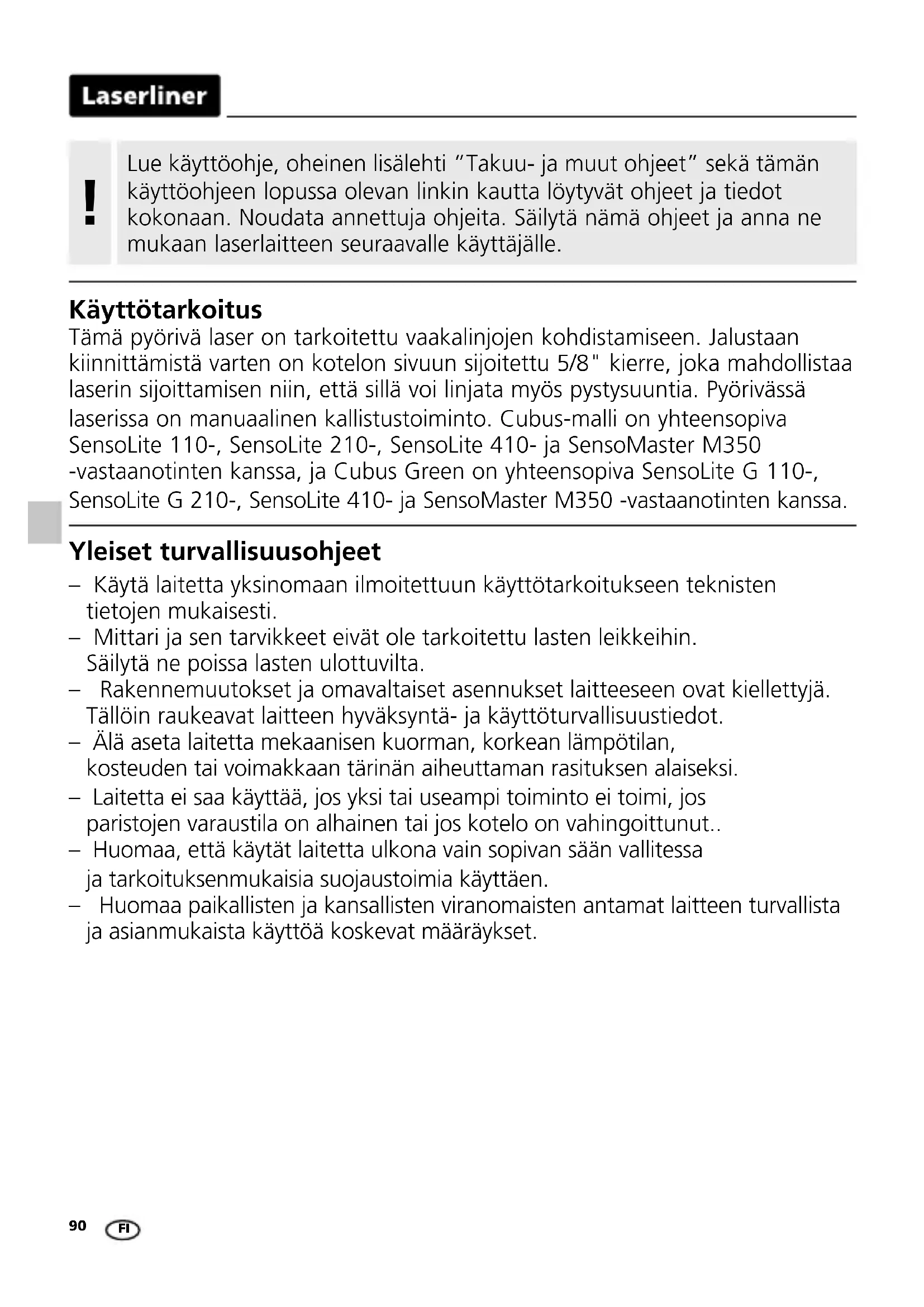

Lue käyttoohje, oheinen lisälehti "Takuu- ja muut ohjeet" sekä tämän käyttoohjeen lopussa olevan linkin kautta lótyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Sāilytā namä ohjeet ja anna nemukaan laserlaitteen seuraavalle käytäjälle.

Käytötarkoitus

Tämä pyörivä laser on tarkoitettu vaakalinjojen kohdistamiseen. Jalustaan kiinnittämista varten on kotelon sivuun sijoitettu 5/8" kierre, joka mahdollistaa laserin sjoittamisen niin, että sillä voi linjata myös pystysuuntia. Pyörivässä laserissa on manuaalinen kallistustoiminto. Cubus-malli on yhteensopiva SensoLite 110-, SensoLite 210-, SensoLite 410- ja SensoMaster M350 -vastaanotinten kanssa, ja Cubus Green on yhteensopiva SensoLite G 110-, SensoLite G 210-, SensoLite 410- ja SensoMaster M350 -vastaanotinten kanssa.

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käytötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivat ole tarkoitettu lasten leikkeihin. Sailytä ne poissa lasten ulottuvilta.
  Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyja. Täloin raukeavat laitteen hyväksyntä- ja käytöturvallisuustiedot.
• Älä aseta laitetta mekaanisen kuorman, korkean lampötilan, kosteuden tai voimakkaan tärinān aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttaa, jos yksi tai useampi toiminto ei toimi, jos paristojen varastrila on alhainen tai jos kotelo on vahingoittunut..
• Huomaa, etta käytät laitetta ulkona vain sopivan säan vallitessa ja tarkoituksenmukaisia suojaustoimia käyttaen.
• Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttoa koskevat märäykset.

Turvallisuusohjeet

Luokan 2 laserin käytto

Lasersateilya!
Alä katso sateeseen!
Laser luokka 2 | < 1 mW
635/515 nm

EN 60825-1:2014/A11:2021 / EN 50689:2021

• Huomaa: Älä katso lasersäteeseen, älä myöskän heijastettuun sateeseen.
• Äla suuntaa lasersädettä kohti ihmisä.
• Jos 2-laserluokan lasersäde osuu silmaän, sulje ja pidä silmäsi kiinni ja käännä paasi heti pois lasersäteestä.
• Älä katso lasersäteeseen tai sen heijastumaan optisella laitteella (esim. luuppi, mikroskooppi tai kaukokitki).
• Älä käytä laseria silmien korkeudella (1,40 - 1,90 m).
• Peita heijastavat ja kiiltavat sekä peilipinnat, kun kaytät laserlaitetta.
• Yleisellä kulkuväylällä työskennellessäsi rajaa lasersäde suluilla ja seinäkkeillä ja merkitse lasersäde varoituskilvin.

Turvallisuusohjeet

Sahkömagneettinen sateily

• Mittauslaite tayttä EMC-direktiivin 2014/30/EU sahkömagneettista sietokyvä koskevat vaatimukset ja raja-arvot.
• Huomaa käyttrörajitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydantahdistimia käyttävien henkilöiden laheisyydessä. Sateilylä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheittaa niihin Häiriöitä.
• Mittaustarkkuus voi heiKentya, jos laitetta kaytetaan suurjannitteiden laheisyydessa tai voimakkaassa sahkomagneettisessa vaihtokentass.

Tuotteen erityisominausuksia

Pyörivä laser tasaa itse itsensä. Laite asetetaan perusasentoon -ykulman ± 4° sisällä. Automatiikka suorittaa heti tarkkuussäddön:

Kolme elektronista mittautunnistinta säätä X-, Y- ja Z-akselit.

Anti-Drift-järkestelmä (ADS) staatä virheelliset mittaukset.

Toimintaperiaate: Laserlaite tarkistaa tasauksen ADS:n aktivoinnin jälkeen 30 sekunnin välein. Jos laite on siirtynyt pois paikaltaan tai laser menettäk korkeusreferenssin, toiminta pysähtyy. Laser vilkkuu ja Tilt-ledi palaa. Voit jatkaa käyttoa painamalla Tilt-painiketta tai sammuttamalla ja käynnistämälla laite.

Virran kytkemisen jälkeen ADS ei ole aktiivisena. ADS on

aktivoitava Tilt-näppäintä painamalla, jotta valmiiki kohdistetu laite on turvattu likahtamisen, esim. tönäisyn varalta. Vilkkuva kallistustoiminnon ledi ilmoittaa, etta ADS on toiminnassa, ks. kuva alla.

ADS kytkeytyy vasta 30 sekunnin kuluttua laserin itsetasauksen paattymisestä (tasausvaihe). Tasausvaiheen aikana callistusta ilmoittava ledi vilkkuu kerran sekunnissa, nopea vilkkuminen ilmoittaa, etta ADS on toiminassa.

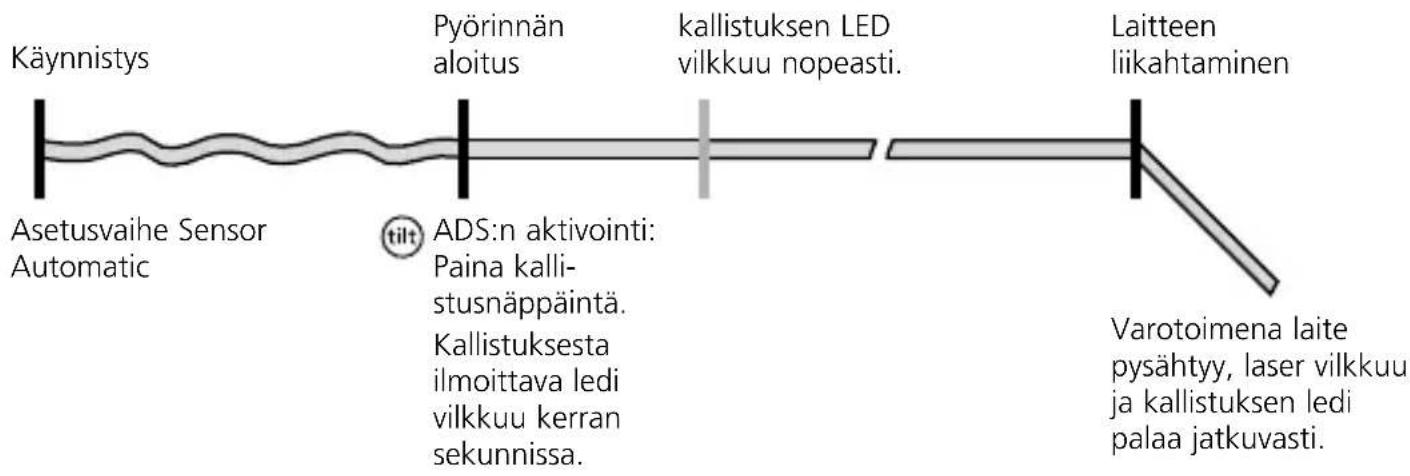

ADS-toiminto

lock Kuljetuslukitus (Transport LOCK): Laite suojataan kuljetuksen aikana erityisellä moottorijarrulla.

Poly- ja vesisuojaus - laitteessa on erittain sehokas poly- ja vesisuojaus.

Verkkolaitteen / litiumioniakkujen käsittely

• Akun voi ladata joko laitteessa mukana toimitettavalla 9 V:n virtalähteellä tai laitteesta erillään akun USB-C-litännän kautta USB-C-virtalähteellä.
• Käytä verkkolaitetta / laturia vain sisätiloissa. Suojaa laite kosteudelta ja sateelta. Sahköiskun vaara.
• Lataa laitteen akku tayteen ennen käyttoa.
• Kytke verkkolaite/laturi sahköverkloon ja laitteen akkuun. Käytä vain laitteen mukana toimitettavaa verkkolaitetta. Jos käytät muita verkkolaitteita, takuu raukeaa.
• Kun akku latautuu sen ollessa laitteessa, käytötilan LED-ilmaisin palaa. Lataus on paattynyt, kun LED palaa vihreänä.
• Laitetta ladattaessa nayton ledit vilkuvat nousevasti oikealta vasemmalle. Lataus on paattynyt, kun kaikki kolme lediä palavat jatkuvasti.
• Jos akun lataus on erittäin alhainen, ennen koneen virran sammumista keskellä oleva käytötilan LED-ilmaisin vilkkuu ensin, minkä jälkeen kaikkik kolme LED-ilmaisinta vilkkuvat.
• Käytö ilman akkua: Laitetta voi käyttaa ilman akkua, jos se on yhdistetty sähköverkkoon latausliittimen ja laitteen mukana toimitetun verkkolaitteen avulla. Tassapauksessa keskimmainen käyttotilan LED-ilmaisin vilkkuu.

Laserliner

a Vertailulaserin lahtö
b Prismapää / lasersäteen lahtö
c Ohjaustaulu
d Verkkolaitteen liitanta
e 5/8" kierre
f Akkulokero

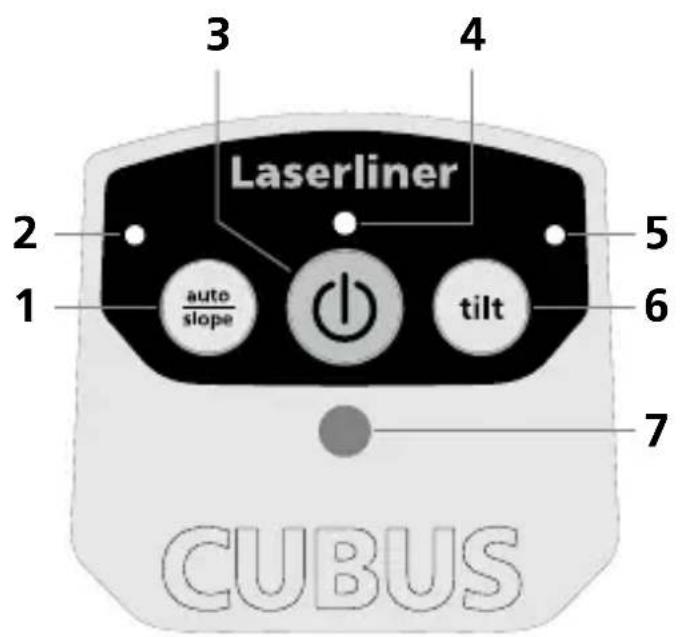

1 auto/slope-toiminto
2 auto/slope-toiminnon merkkiledi Ledi ei pala: automaattisuuntaus Ledi palaa: manuaalisuuntaus
3 ON/OFF-painike
4 Toiminannäyttoe (LowBat: Ledi vilkkuu)
5 Kallistustoiminnon ledi
6 Kallistustoiminto
7 Infrapunasignaalin vastaanottoalue

Aseta paristot kauko-ohjaimeen

Avaa paristolokero ja aseta paristot (2 x 1,5V LR03 (AAA)) sisaan ohjeiden mukaisesti. Tarkista oikea napaisuus.

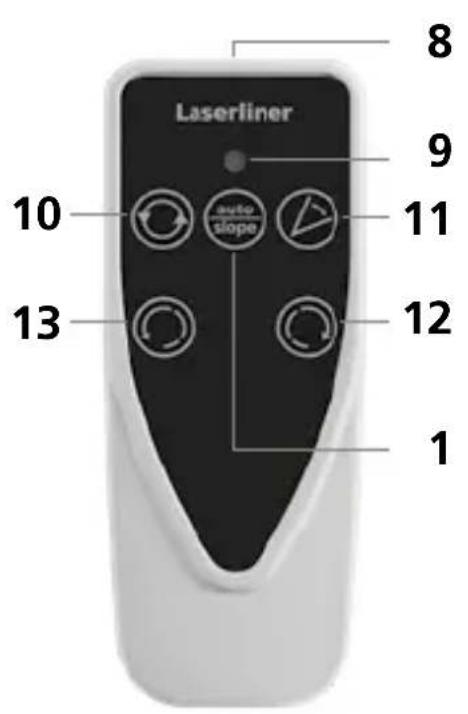

8 Infrapunasignaalin lahtö
9 Toiminannäytto
10 Pyörintänopeuden valinta 600/330/30/01/min
11 Skannaustila 10^ / 45^ / 90^ / 180^
12 Kohdistuspainike (kierto oikealle)
13 Kohdistuspainike (kierto vasemmalle)

Avaruushilat: Nayttavat lasertasot ja toiminnot.

auto: automaattitasaus / man: manuaalitasaus

auto auto man

Vaakatasaus Pystytasaus Vino pinta 90^ kulma 90^

viitetoiminto

Vaakasuuntaus ja pystysuuntaus

• Vaaka: Aseta laite mahdollisimman tasaiselle alustalle tai kiinnitä se kolmijalkaan.
• Käytto pystysuunnassa: Aseta laite kyljelleen jalustaja seinäkiinnike asennettuina. Ohjauspaneeli osoittaa yloispain. Jalusta- ja seinäkiinnikkeen avulla laitteen voi asentaa jalustalle pystysuorassa käyttoä varten.
• Paina ON/OFF-painiketta.

auto auto
(1)

①

auto/slope-toiminnon ledi ei pala: Automaattisuuntaus

• Laite tasaa itsensä automaattisesti ± 4^ alueella. Tasausvaiheen aikana laser vilkkuu ja prismapää on paikallaan. Kun tasaus on valmis, laser palaa jatkuvasti ja pyöri maksiminopeudella. Ks. myös kappaleet „Sensoriautomatiikka" ja „ADS Tilt"

Jos laite on asetettu liian vinoon (kallistus yli 4^ ), prismapää pysähtyy ja laserviiva sekä auto/slope-ledi vilkkuvat. Aseta laite tasaisemmalle alustalle.

Kallistustoiminto

Suurissa kallistuksissa voit käyttaa lisävarusteena saatatavaa kulmalevyä.

VIHJE: Anna laitteen ensin tasata itsensä ja aseta kulmalevy nollaan. Kytke sitten sensoriautomatikka auto/slope-nappämellä pois kaytosta. Kallista sen jälkeen laite haluamaasi kulmaan.

man
(1)

auto/slope-toiminnon ledi palaa: Manuaalisuntaus

Laserin käytötavat

Pyörintä

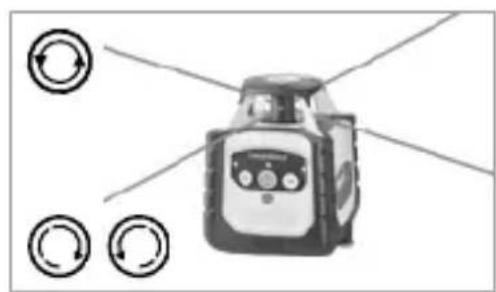

Pyörinnän painikkeella valitaan seuraavat nopeudet: 0, 30, 330, 600 1/min

Pistetoiminto

Siirry pistetoimintoe painelemalla pyorinnan painiketta, kunnes laser ei ena pyori. Laser voidaan kaantaa haluttuun asentoon kohdistuspainikkeilla.

Skannaus

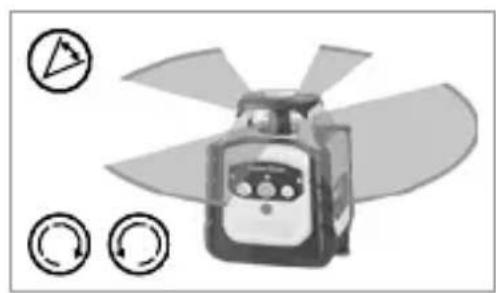

Skannauspainikkeella voit aktivoida ja saataa voimakkaan valosegmentin. Kaytossasi on 4 segmentin leveyttä. Segmentti suunnataan kohdistuspainikkeilla.

Käsivastaanotto

Laservastaanottimen (lisävaruste) käytto: Säädä pyörivään laseriin maksiminopeus ja käynnistä laserin vastaanotin. Ks. laservastaanottimen käyttoohje.

Vertailulaserin käytto

Laitteessa on vertailulaser. Pystykaytossa vertailusadettä kaytetaan laitteen tasaukseen. Kohdista vertailusade tata varten seinansuuntaiseksi. Pystysuora lasertaso on nyt aoikeassa kulmassa seinän, ks. kuva.

Ohjeet huoltoa ja hoitoa varten

Puhdista kaikki osat nihkeallä kankaalla. Älä käytä pesu- tai hankausaineita alakä liuottimia. Poista akku laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa.

Kalibrointi

Mittalaite tulisi kalibroida ja testata sānnöllisesti sen tarkkuuden ja hyväntoiminnan varmistamiseksi. Suosittelemme kalibrointivaliks yhtä vuotta. Ota sitä varten tarvittaessa yhteys laitteen jälleenmyyjaän tai suoraan UMAREX-LASERLINER-huolto-osastoon.

EU- ja UK-määräykset ja havittäminen

Laite tayttä kaikki EU:n alueella ja UK:ssa tapahtuvaa vapaata tavaranvaihtoa koskevat standardit.

Tämä tuote, lisävarusteet ja pakkaukset mukaan lukien, on sahkolaite, joka eurooppaöaisten ja UK:n sahkö- ja elektroniikkaromua, akkuja ja pakkauksia koskevien direktiivien mukaisesti on kierrätettäv ympäristöystävällisellä tavalla arvokkaiden raaka-aineiden talteenottamiseksi. Paristo tulee poistaa laitteesta jollakin tavanomaisella tyokalulla paristoa vahingoittamatta. Sähkölaitteet, paristot ja pakkaukset eivat ole sekajätetty. Kuluttaja on lain mukaan velloinen palauttamaan käytetyt paristot ja akut veloituksetta yleiseen keräyspisteseen, myjälle tai tekniiseen asiakaspalveluun. Paristo tulee poistaa laitteesta jollakin tavanomaisella tyokalulla paristoa vahingoittamatta. Paristo tulee ottaa talteen erikseen ennen laitteen toimittamista havitettäväksi. Jos sinulla on pariston poistamisesta kysyttagä, ota yhteys UMAREX-LASERLINER-huoltoon. Saat kierrättämista koskevia lisätietoja paikkakuntasi ympäristökeskuksesta. Noudata keräyspisteen antamia havittämis- ja turvallisuusohjeita.

Lisātietoja, turvallisuus- yms. ohjeita:

Cubus: https://packd.li/II/ANM/in

Tekniset tiedot (Tekniset muutokset mahdollsia. 24W43)
Itsetasausalue ± 4°
Tarkkuus ± 0,15 mm / m
Vaaitus	vaaka-/pystysuunnassa automaattisesti elektronisilla libelleillä ja servomooottoreilla
Itse-tasauksen kesto n. 30 s koko työkulman alueelle
Pyörintänopeus 0, 30, 330, 600 1/min
Laserin aallonpituus Viitesäde punainen / vihreä	635 nm / 515 nm
Laserluokka	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Virtualähde Li-lon-akkupaketti 7,4V / 2,6Ah / 19,24Wh
Käytöaika punainen / vihreä n. 25 h
Latausaika n. 4 h
Käytömpäristö	-10°C ... 50°C, ilmankosteus maks. 80% RH, ei kondensoituva, asennuskorkeus maks. 4000 m merenpinnasta
Varastointiolosuhteet	-10°C ... 70°C, ilmankosteus maks. 80% RH
Kotelointiluokka IP 66
Mitat (L x K x S)	130 x 160 x 145 mm (jalusta- ja seinäkiinnike)
Paino 1300 g (jalusta- ja seinäkiinnike)
Kauko-ohjain
Virtualähde 2 x 1,5V LR03 (AAA)
Kauko-ohjaimen toimuntasäde	max. 30 m (IR-ohjaus)
Paino 70 g (sis. paristot)

Kalibroinititarkistuksen valmistelutoimet

Laserin kalibrointi on tarkistettavissa. Aseta laite kahden vähintään 5 metrin etäisyydellä olevan seinän välän keskikohdalle. Käynnistä laite. Optimaalinen tarkistustulos edellyttä kolmijalan käyttoä. TÄRKEÄ: Sensoriautomatiikan täytyy olla toiminnassa (auto/slope-ledi ei pala).

1. Merkitse piste A1 seinään. (Pistetoiminolla)
2. Kännä laite 180^ ja merkitse piste A2. Pisteiden A1 ja A2 valille muodostuu vaakasuuntainen referenssilinja. Kalibroinnin tarkistus.

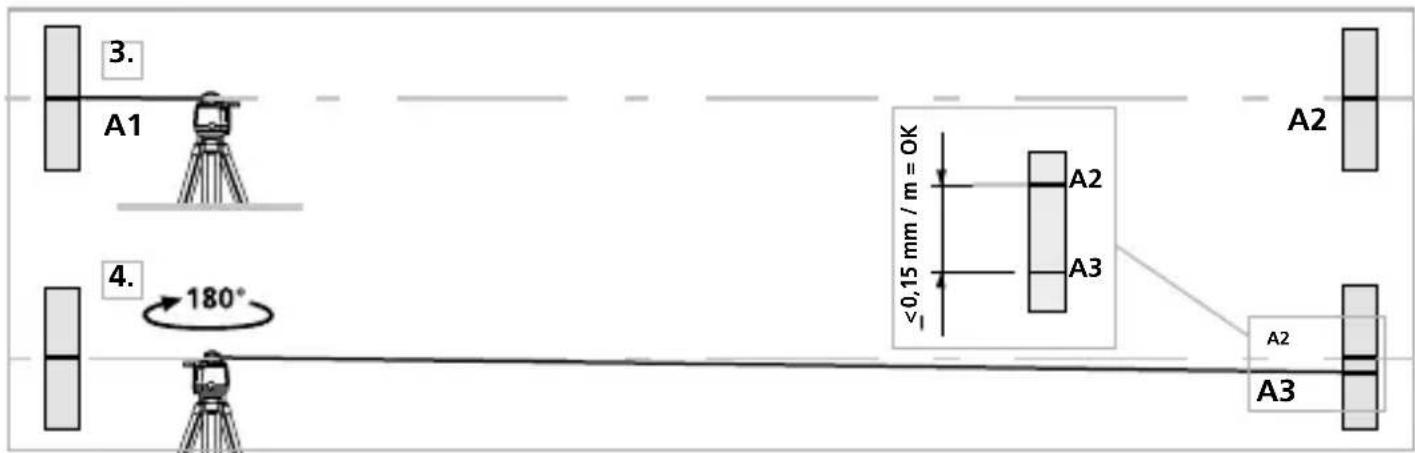

Kalibroinnin tarkistus

1. Aseta laite merkityn pisteen A1 korkeudella mahdollisimman lahelle seinäa, suuntaa laite X-akselille.
2. Kännä laitetta 180^ ja merkitse piste A3. Pisteiden A2 ja A3 valinen erotus on X-akselin toleransssi.
3. Toista Y- ja Z-akselin tarkistuksessa kohdat 3. ja 4.

Uusi säätö on tarpeen, jos X-, Y- tai Z-akselien pisteiden A2 ja A3 valinen etäisyys on enemmän kuin 0,15 mm / m. Ota yhteys paikalliseen laitetoimittajaan tai UMAREX-LASERLINER huolto-osaston.

！
