Vrsta izdelka	Zeleni laserski daljinomer, razred 2
Znamka	Laserliner
Model	LaserRangeMaster Gi4
Mere (D x V x G)	40 x 110 x 24 mm
Teža (z baterijami)	90 g
Napajanje	2 bateriji AAA 1,5 V (LR03)
Tipična natančnost	± 2 mm (do 10 m)
Notranje merilno območje	0,3 m - 40 m
Valovna dolžina laserja	515 nm
Merilne funkcije	Razdalja, površina, prostornina, Min/Max
Zaslon	LCD z osvetlitvijo ozadja
Samodejni izklop	Laser 30 s, naprava 3 min
Laserski razred	2 (< 1 mW, EN 60825-1:2014/AC:2017)
Pogoji uporabe	-10°C do 40°C, max 85% HR
Pogoji shranjevanja	-20°C do 70°C, max 80% HR
Čiščenje	Mehka, vlažna krpa, brez topil
Priporočljivo umerjanje	Vsakih 1 do 2 let
Nadomestni deli / popravljivost	Kontaktirajte servis UMAREX-LASERLINER
Varnost	Ne glejte v laserski žarek

Pogosto zastavljena vprašanja - LaserRangeMaster Gi4 Laserliner

Kako vklopiti daljinomer LaserRangeMaster Gi4?

Pritisnite gumb VKLOP, da aktivirate napravo in laser. Kratek pritisk sproži meritev, dolg pritisk izklopi napravo.

Kakšen je največji merilni doseg?

Notranji doseg je 0,3 m do 40 m. Na prostem se lahko zmanjša zaradi sončne svetlobe ali vremenskih razmer.

Kako preklopiti iz načina dolžine v način površine ali prostornine?

Uporabite tipko Funkcija za preklapljanje med dolžino, površino, prostornino in merjenjem Min/Maks. Zaslon prikazuje aktivni način.

Kaj pomeni koda napake Err08?

Err08 označuje napako pitagorejske meritve. Preverite, ali pravilno merite posredno razdaljo, ali ponastavite meritev.

Ali lahko merim skozi steklo?

Ne, meritve skozi steklo (okna) so lahko netočne. Laserski žarek usmerite neposredno na ciljno površino.

Kako zamenjati baterije?

Odprite predal za baterije na zadnji strani naprave, vstavite 2 bateriji AAA ob upoštevanju polarnosti, nato zaprite.

Ali je laser nevaren za oči?

LaserRangeMaster Gi4 je naprava razreda 2 (<1 mW). Nikoli ne glejte neposredno v žarek in ne usmerjajte ga proti ljudem.

Kako očistiti napravo?

Uporabite mehko, rahlo vlažno krpo. Ne uporabljajte čistil, topil ali vode v notranjosti ohišja.

Kako pogosto naj umerjam napravo?

Priporočljivo je, da napravo umerjate vsakih 1 do 2 let pri pooblaščenem servisu (UMAREX-LASERLINER) za zagotovitev natančnosti.

Kaj storiti, če zaslon prikazuje 'Err10'?

Err10 pomeni, da so baterije šibke. Zamenjajte jih z novimi, da nadaljujete z uporabo naprave.

NAVODILA ZA UPORABO LaserRangeMaster Gi4 Laserliner

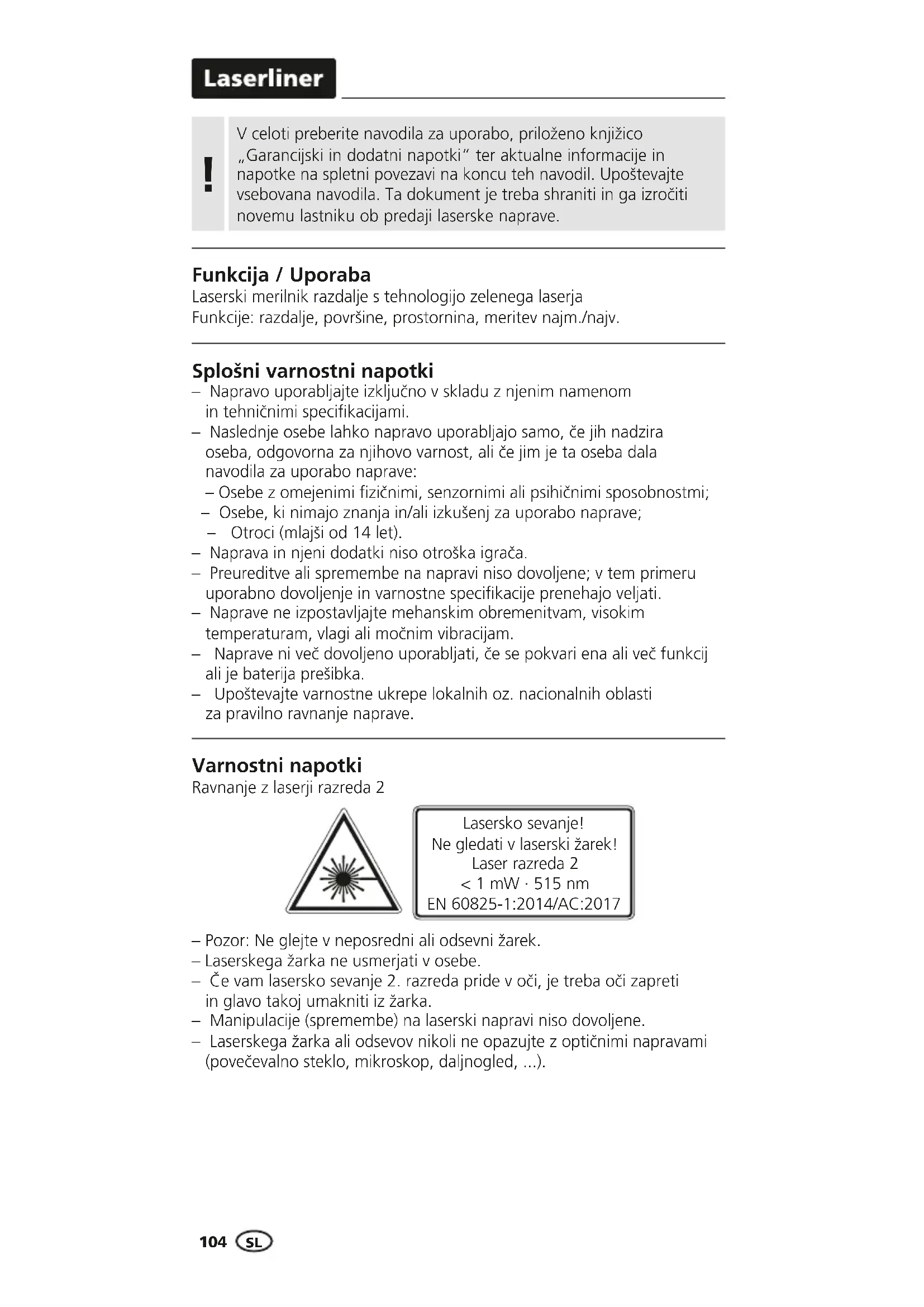

V celoti preberite navodila za uporabo, priloženo knjižico "Garancijski in dodatni napotki" ter aktualne informacije in napotke na splletni povezavi na koncu teh navodil. Upostevojte vsebovana navodila. Ta dokument je treba shraniti in ga izročiti novemu lastniku ob predaji laserske naprave.

Funkcija / Uporaba

Laserski merilnik razdalje s tehnologijo zelenega laserja Funkcije: razdalje, povrsine, prostornina, meritev najm./najv.

Splošni varnostni napotki

• Napravo uporabljaje izključno v skladu z njenim namenom in tehnčnimi specifikacijami.
• Naslednje osebe lahko napravo uporabljajo samo, ce jih nadzira oseba, odgovorna za njihovo varnost, ali ce jim je ta oseba dala navodila za uporabo naprave:
• Osebe z omejenimi fizičnimi, senzornimi ali psihicnimi sposobnostmi;
• Osebe, ki nimajo znanja in/ali izkušenj za uporabo naprave; - Otroci (mlajsi od 14 let).
• Naprava in nieni dodatki niso otroska igrača.
• Preureditive ali spremembe na napravi niso dovoljene; v tem primuru uporabno dovoljenie in varnostne specifikacije prenehajo veliati.
• Naprave ne izpostavljaje mehanskim obretenitvam, visokim temperaturam, vyagi ali močnim vibracijam.
• Naprave ni več dovoljeno uporabljati, Če sePokvari ena ali več funkcjij ali je baterija prešibka.
• Upostevajte varnostne ukrepe lokalnih oz. nacionalnih oblasti za pravilno ravanje naprave.

Varnostni napotki

Ravnanje z laserji razreda 2

Lasersko sevanje!
Negledati v laserskiŽarek!
Laser razreda 2
<1 mW·515 nm
EN 60825-1:2014/AC:2017

• Pozor: Ne gleite v neposredni ali odsevni zarek.
  Laserskega zarka ne usmerjati osebe.
• Če vam lasersko sevanje 2. razreda pride v oci, je treba oci zapreti in glavo takoi umakniti izŽarka.
• Manipulacije (spremembe) na laserski napravi niso dovoljene.
  Laserskega zarka ali odsevov nikoli ne opazujte z opticnimi napravami (povecevalno stklo, mikroskop, dalinogled, ...).

Varnostni napotki

Ravnanje z elektromagnetnim sevanjem

• Merilnik je v skladu s predpis in mejnimi vrednostmi za elektromagnetno združliivost v skladu z Direktivo EMC 2014/30/EU.
• Upostevati je treba lokalne obratovalne omejitve npr. v bolnišnicah, na letalih, bencinskih Črpalkah ali v blizini oseb s srčnim spodbujevalnikom. Obstaja možnost nevarnega vplivanja ali motenj elektronskih naprav in zaradi njih.
• Uporaba v blizini visokih napetosti ali visokih elektromagnetnih izmeniñih polj lahko vpliva na natançnost meritev.

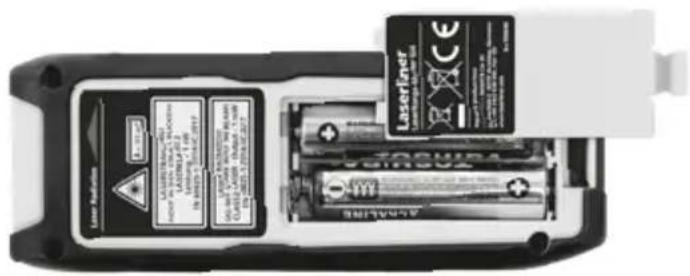

Vstaviti baterije

Odprit predal za baterije in baterije (2 x tipa AAA) vstavite skladnos symboli za namestitev. Pri tem bodite pozorni na prvilno polarnost.

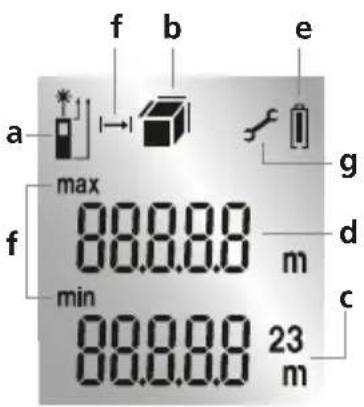

ZASLON:

a Merilna raven (referenca) zadaj / spredaj
b Prikaz dolzine / povrsine / prostornine
c Merske vrednosti / rezultati meritve enota m
d Vmesne vrednosti / najm./najv. vrednosti
e Simbol baterijee
f Meritech najm./najv.
g Napaka v delovanju / potreben servis

1.

TIPKOVNICA:

1. VKLUUCENO / merjenje / IZKLOP
2. Dolzina, povrsina, prostornina, meritev najm./najv.

Merilna raven (reference)
zadaj / sprejdaj

Laserliner

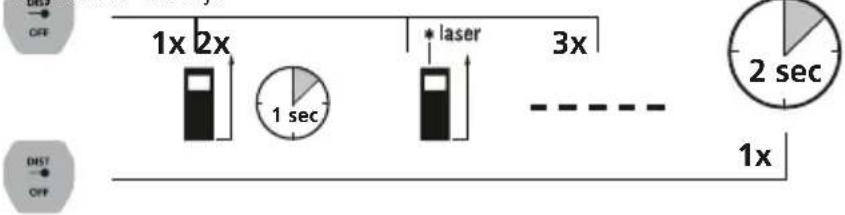

Vkljucite, merite in izklop:

Naprava je Vklop Merjenje Izklop naprave

vkljucena laserja

Preklop merilne ravni (reference):

Zadaj Spredaj

(Naprava je vkljucena)

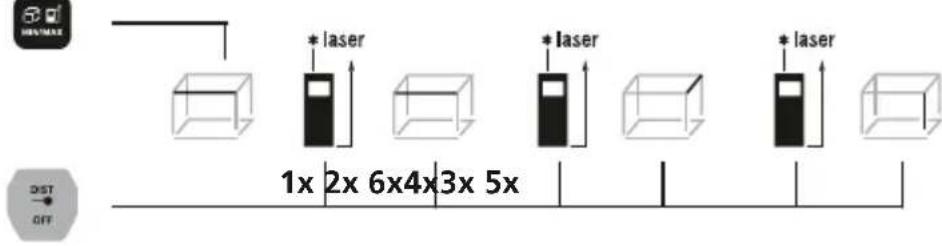

Prostornina 1. meritev 2. meritev 3. meritev

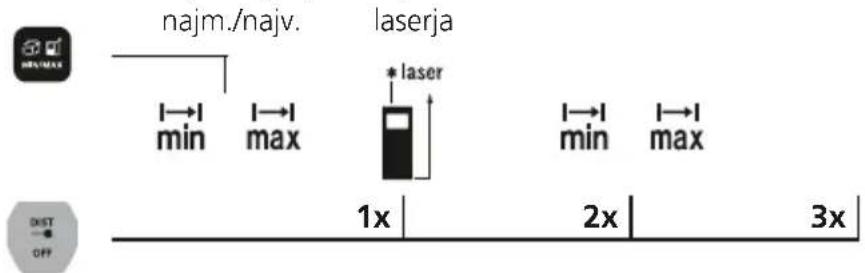

Meritve najm./najv.:

Meritev Vklop Merjenje Zakljucek

Meritve najm.

Na LCD-zaslonu sta prikazani majmanjsa vrednost (najm.) in trenutna vrednost.

Meritev najv.

Na LCD-zaslonu sta prikazani majvečja vrednost (najv.) in trenutna vrednost.

Pomembni napotki

• Laser prikazuje merilno tocko, do katere se meri. V laserski zarek ne smejo moleti nobeni predmeti.
• Naprava pri merjenju kompenzira razlilne prostorske temperature. Zato pri menjavi mesta z velikimi temperaturnimi razlikami upostevajte, da naprava potrebuje kratek cas, da se prilagodi novemu okolju.
• Napravo je na prostem dovoljeno uporabljati le omejeno, pri močnem sončnem sevanju pa je ni dovoljeno uporabljati.
• Pri meritvah na prostem lahkodez, meglain sneg vplivajo oz. popacijo merilne rezultate.
• Pri neugodnih pogojih, kot je npr. slabo odsevna povrsina, je lahko najv. odstopanje vece od 3 mm.
• Preproge, oblazinjenje ali zavese laserja ne odbijajo optimalno. Uporablajte gladke povrsine.
• Pri meritvah skozi steklo (okensko steklo) se lahko rezultati meritev popačijo.
• Funkcija za varcevanje z energijo samodejno izkljuci napravo.
• Čišćenje z mehko krpo. V ohišje ne sme priti voda.

Koda napake:

Err08: Pitagorejska merska napaka
Err10: Zamenjaba baterij
Err11: Napaka pri prenosu podatkov
Err14: Izračunska napaka
Err15: Izven merilnega območja
Err16: Sprejeti signal presibek
Err26: Vrednost izven prikazovalega območja

Laserliner

Napotki za vzdhrževanje in nego

Vse komponente Čistite z rahlo navlaženo krpo in ne uporabljaje Čistil, grobih Čistil in topil. Pred daljsim skladisčenjem izvzemite baterijo/e. Napravo hranite na Čistem in suhem mestu.

Kalibrácia

Merilno napravo je treba redno umerjati in preverjati, da zagotovite natančnost in delovanje. Priporočamo 1-2-letne intervale za umerjanje. Pri tem po potrebi stopite v stik s prodajalcem ali pa se obrnite na servisni oddelek podjetja UMAREX-LASERLINER.

Tehnični podatki (Tehnične spremembe pridržane. 21W09)
Natančnost (obicajno)* ± 2 mm
Merilno območje znotraj** 0,3 m - 40 m
Razred laserja 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Valovna dolžina laserja 515 nm
Delovni pogoji	-10°C ... 40°C, zračna vlažnost najv. 20 ... 85% RV, ne kondenzira, delovna višina majv. 2000 m nadmorske višine
Pogoji skladišćenja	-20°C ... 70°C, zračna vlažnost najv. 80% RV
Samodejni izklop 30 s laser /	3 min. naprava
Elektricno napajanje 2 x 1,5V	LR03 (AAA)
Dimenzije (Š x V x G) 40 x 11	0 x 24 mm
Teža (vklj. z baterijami) 90 g

• do 10 m merilne razdalje pri dobro odsevni ciljni povrsini in temperaturi prostora. Pri slabo odsevni ciljni povrsini se lahko merilno odstopanje poveča za ± 0,2 mm/m.

** pri najv. 5000 Lux

EU-dolocila in odstranjevanje med oppadke

Naprava ustreza vsem potrebnim standardom za prosto prodajo blaga v EU.

Ta izdelek je elektronska naprava in jo je treba zbirati in odstraniti ločeno v skladu z evropsko Direktivo za odpadno elektronsko in elektricno opremo.

Nadaljinje varnostne in dodatne napotke najdete pod: http://laserliner.com/info?an=AJJ

！
