BRUKSANVISNING LaserRangeMaster Gi4 Laserliner

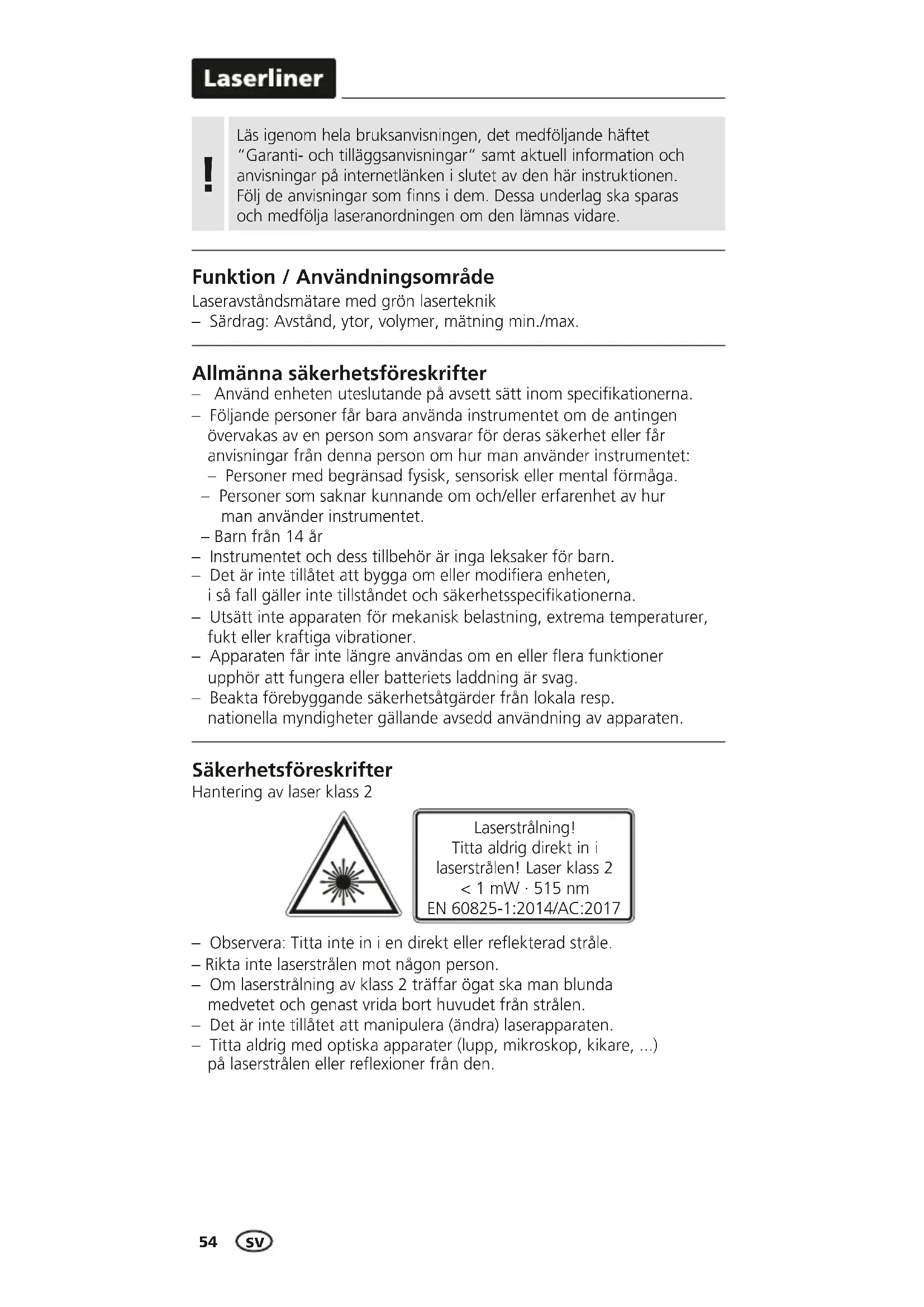

Allmänna säkerhetsföreskrifter – Använd enheten uteslutande på avsett sätt inom specikationerna. – Följande personer får bara använda instrumentet om de antingen övervakas av en person som ansvarar för deras säkerhet eller får anvisningar från denna person om hur man använder instrumentet: – Personer med begränsad fysisk, sensorisk eller mental förmåga. – Personer som saknar kunnande om och/eller erfarenhet av hur man använder instrumentet. – Barn från 14 år – Instrumentet och dess tillbehör är inga leksaker för barn. – Det är inte tillåtet att bygga om eller modiera enheten, i så fall gäller inte tillståndet och säkerhetsspecikationerna. – Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer. – Apparaten får inte längre användas om en eller era funktioner upphör att fungera eller batteriets laddning är svag. – Beakta förebyggande säkerhetsåtgärder från lokala resp. nationella myndigheter gällande avsedd användning av apparaten. – Observera: Titta inte in i en direkt eller reekterad stråle. – Rikta inte laserstrålen mot någon person. – Om laserstrålning av klass 2 träffar ögat ska man blunda medvetet och genast vrida bort huvudet från strålen. – Det är inte tillåtet att manipulera (ändra) laserapparaten. – Titta aldrig med optiska apparater (lupp, mikroskop, kikare, ...) på laserstrålen eller reexioner från den. Säkerhetsföreskrifter Hantering av laser klass 2 Laserstrålning! Titta aldrig direkt in i laserstrålen! Laser klass 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017 Funktion / Användningsområde Laseravståndsmätare med grön laserteknik – Särdrag: Avstånd, ytor, volymer, mätning min./max. Läs igenom hela bruksanvisningen, det medföljande häftet “Garanti- och tilläggsanvisningar“ samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja laseranordningen om den lämnas vidare. !LaserRange-Master Gi4

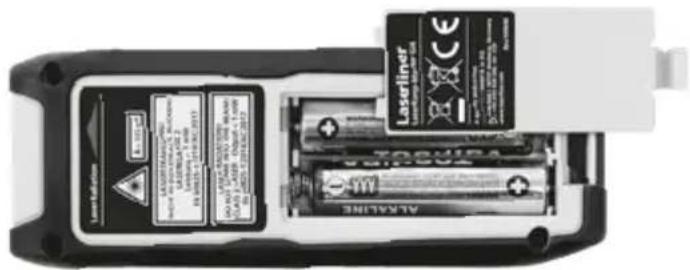

Öppna batterifacket och lägg i batterier (2 x typ AAA) enligt installations- symbolerna. Tänk på att vända batteriernas poler åt rätt håll. Sätt i batterierna

– Mätapparaten uppfyller föreskrifter och gränsvärden för elektro- magnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU. – Lokala driftsbegränsningar, t.ex. på sjukhus, ygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektro- niska apparater. – Vid användning i närheten av höga spänningar eller höga elektromagnetiska växelfält kan mätningens noggrannhet påverkas. Säkerhetsföreskrifter Kontakt med elektromagnetisk strålning

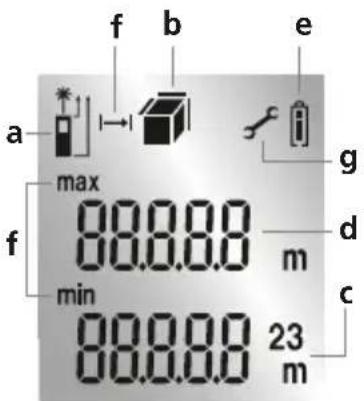

DISPLAY: Måttplan (referens) Bak / Fram Visning Längd / Yta / Volym Mätvärden / Mätresultat Enhet m Mellanvärden / min/max-värden Batterisymbol Mätning min./max. Felfunktion/service krävs

1 sec 2 sec Påslagning, mätning och avstängning: Enhet På Laser På Mät Enhet Av Omkoppling av måttplan (referens): Bak (Enhet På) Fram 2 sec

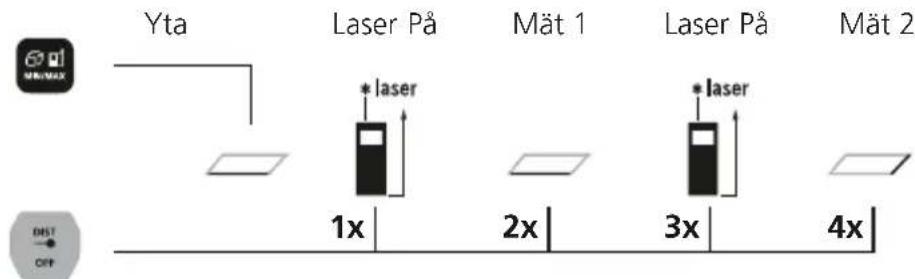

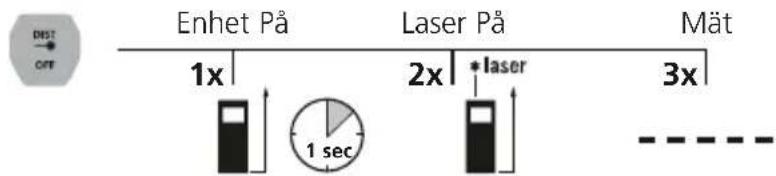

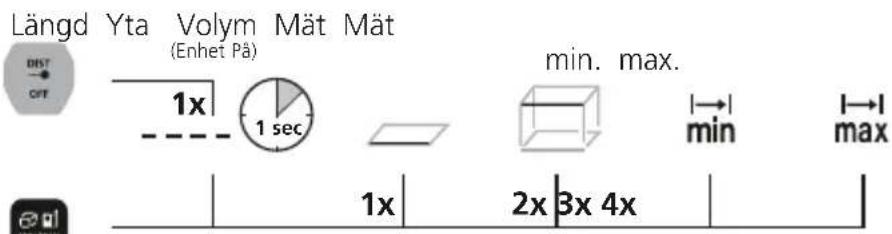

1 sec 2x 3x 4x Omkoppling av mätfunktioner: Längd Yta Volym Mät Mät (Enhet På) min. max. Längdmätning: Enhet På Laser På Mät 1x 2x 1 sec

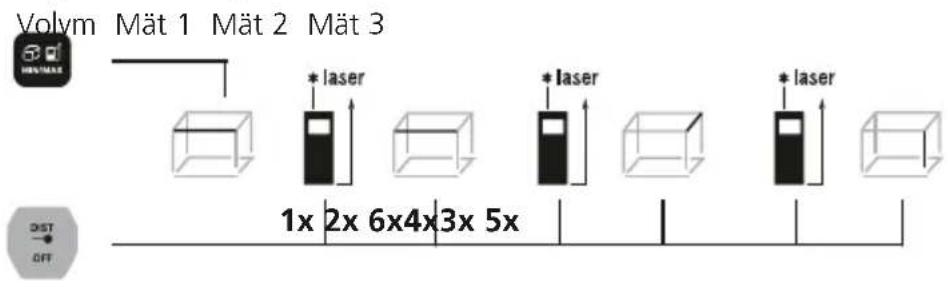

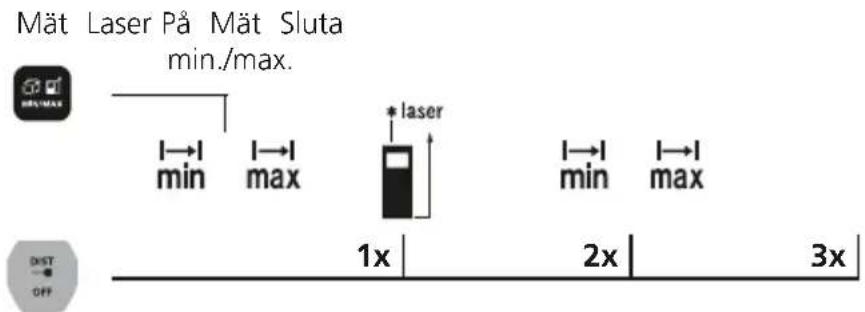

1x 2x 6x4x3x 5x Volymmätning: Volym Mät 1 Mät 2 Mät 3 Mätning min. LC-displayen visar det minsta värdet (min) och det aktuella värdet. Mätning max. LC-displayen visar det största värdet (max) och det aktuella värdet. Viktiga anvisningar – Lasern anvisar mätpunkten, tills den blivit mätt. Inga föremål får sticka upp i laserstrålen. – Vid mätning kompenserar apparaten för olika rumstemperaturer. Beakta därvid att en kort anpassningstid behövs vid förfl yttning till annan plats med stor temperaturskillnad. – Enheten kan användas utomhus i begränsad omfattning; inte i starkt solsken. – Vid mätningar utomhus kan regn, dimma och snö påverka respektive förfalska mätresultaten. – Vid ogynnsamma förutsättningar, som till exempel dåligt reflekterande ytor, kan den maximala avvikelsen vara större än 3 mm. – Mattor, dynor och gardiner reflekterar inte laserstrålen optimalt. Utnyttja släta ytor. – Vid mätning genom glas (fönsterrutor) kan mätresultaten förfalskas. – En energisparfunktion stänger av enheten automatiskt. – Rengöring ska göras med en mjuk trasa. Vatten får inte tränga in i huset. Mätning min./max.: Mät Laser På Mät Sluta min./max. 1x 2x 3x Felkod: Err08: Err10: Err11: Err14: Err15: Err16: Err26: Pythagoras-mätfel Byt batterier Dataöverföringsfel Beräkningsfel Utanför mätområdet Den mottagna signalen är för svag Värde utanför visningsområdet58

• upp till 10 m mätavstånd vid bra reflekterande målyta och lämplig rumstemperatur. Vid svagt reflekterande målytor, kan mätavvikelsen öka med ± 0,2 mm/m. EU-bestämmelser och kassering Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU. Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det euro-peiska direktivet för uttjänta el- och elektro-nikapparater. Ytterligare säkerhets- och extra anvisningar på: http://laserliner.com/info?an=AJJ ** vid max. 5000 lux Tekniska data (Med reservation för tekniska ändringar. 21W09) Noggrannhet (normal)* ± 2 mm Mätområde (inomhus)** 0,3 m - 40 m Laserklass 2 / < 1 mW (EN 60825-1:2014/AC:2017) Laservågslängd 515 nm Arbetsbetingelser -10°C … 40°C, luftfuktighet max. 20 … 85% rH, icke-kondenserande, arbetshöjd max. 2000 m över havet Förvaringsbetingelser -20°C … 70°C, luftfuktighet max. 80% rH Automatisk avstängning 30 s lasern / 3 min enheten Strömförsörjning 2 x 1,5V LR03 (AAA) Mått (B x H x Dj) 40 x 110 x 24 mm Strömförsörjning 90 g

Anvisningar för underhåll och skötsel Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats. Kalibrering Mätinstrumentet måste kalibreras och kontrolleras regelbundet för att säkerställa noggrannhet och funktion. Vi rekommenderar kalibrerings- intervall på 1-2 år. Kontakta vid behov din återförsäljare eller vänd dig till serviceavdelningen för UMAREX-LASERLINER.LaserRange-Master Gi4
