KULLANIM KILAVUZU LaserRangeMaster Gi4 Laserliner

Kullanim kilavuzunu, ekinde bulunan, Garanti ve Ek Uyarilar' defterini ve de bu kilavuzun sonunda bulunan internet link'i ile ulasaca'iniz aktuel bilgiler ve uyarilari eksiksiz okuyunuz. lçindeyer alan talimatlari dikkate aliniz. Bu belge saklanmak zorundadir ve lazer tesisati elden Çikanildigianda beraberinde verilmelidir.

Fonksiyon / Kullanim Amaci

Yesil lazer teknoljili lazer mesafe olcer

• Fonksiyonlar: Mesafeler, alan, hacim, olçüm min./maks.

Genel güvenlik bilgileri

• Cihazi sadece kullanim amacina uygun sekilde teknik özellikleri dahilinde kullaniniz.
• Asagidaki kisiler cihazi sadece guvenliklerinden sorumlu bir kisinin gozetimi altinda olmaları veya bu kisi tarafindan cihazın{nasil kullanilacagina dair talimat almis olmaları kosuluyla kullanabilirler: - Psikolojik, duyusal veya ruhsal acidan sinirli yeterliliğe sahip kisiler - Cihazi kullanma konusunda bilgi ve/veya tecrübe eksikligi alan kisiler - Cocuklar (14 yaşın altinda).
  -Cihazveaksesarlanocuckoyuncaigdeqildir.
• Cihaz üzerinde degisiklikler veya yapisal degistirmeler yasaktir. Bu durumda cihazin onay belgesi ve güvenlik spesifikasyonuGPCerliliqini kaybetmektedir.
  Cihazi mekanik yülere, asiri sicakliklara, neme veya siddetli titresimlere maruz birakmayiniz.
• Bir veya birden fazla fonksiyonu ariza gosterdiginde ya da batarya doluluqu zayif oldugunda cihazin bir daha kullanilmaması gerekmektedir.
  Cihazin uygun kullanimi ile ilgili yerel ya da ulusal geleerli güvenlik)düzenlemelerini dikkate aliniz.

Emniyet Direktifleri

Sinif 2'ye ait lazerlerin kullanimi

• Dikkat: Lazer İsinina veya yansiyan İsinada direkt olarak bakmayiniz.
  -Lazer isinini insanlarin ustune.dogrultmayiniz.
• 2 sinif lazer isini goze vurdugunda gozlerin bilinci olarak kapatilmasi ve basin derhal isindan disari cevrilmesi gerekmektedir.
• Lazer tesisati uzerinde her turlu manipulasyon (deqisiklik) yasaktir.
  -Lazer isinlarina veya yansimalarina (/refleksiyonlarina) asla optik cihazlar (buyutec, mikroskop, durbun,...) araciligyla bakmayiniz.

Emniyet Direktifleri

Elektromanyetak i sinlar ile muamele

Cihaz, elektromanyetak uyumluluğa Piyasaya Arzina iliskin 2014/30/AB (EMC) sayili direktifinde belirtilen, elektromanyetak uyumluluğa dair yönnetmeliklere ve sinir degerlerine uygundur.
- Mekansal kullanim kisitlamalarin, orn. hastanelerde, uçaklarda, benzin istasyonlarinda veya kalp pili taşyan insanın yakininda, dikkate alinması gerekmektedir. Elektronik cihazlarin ve elektronik cihazlardan dolayi bunlarin tehlükeli boyutta etkilemeleri veya arizalanmaları mumkündür.
- Yüksek gerilimlerin veya yüksek elektromanyetik dalgali akim alanlarinin yakinlarinda kullanilmasi olçümDOGruluğunu etkileyebilir.

Pilleri yerleştiniz

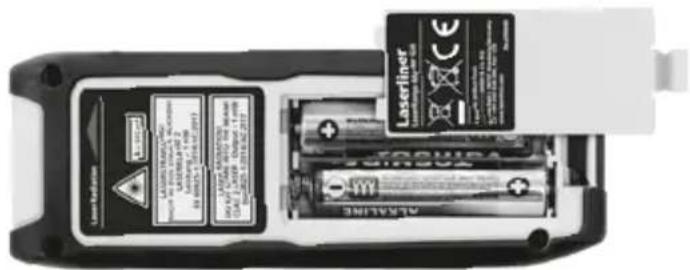

Pil yuvasini aciniz ve pilleri (2 x AAA tipi) gosterilen sekillere uygun bir sekilde yerleştiniriz. Bu arada kutuplarin.Doğru olmasina dikkat ediniz.

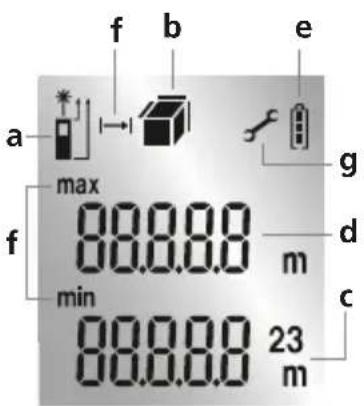

EKRAN:

a Olcum dizlemi (referans) arkada / onde
b Uzunluk / Alan / Hacim östergesi
c Olcum degerleri / Olcum sonuclari Birim m
d Ara degerler/min./maks.deegerleri
e Pil semboli
f Olcum min./maks.
g Hatali fonksiyon / servis gerekli

1.

TUS TAKIMI:

1. ACIK / Ölcme / KAPALI
2. Uzunluk, Alan, Hacim, Olçüm min./maks. Olçüm dizlemi (referans) arkada / önde

Calistirma, olçme ve kapatma:

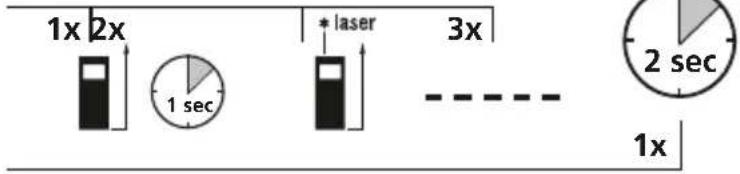

Cihaz açık Lazer açık Ölcüm Cihaz kapali

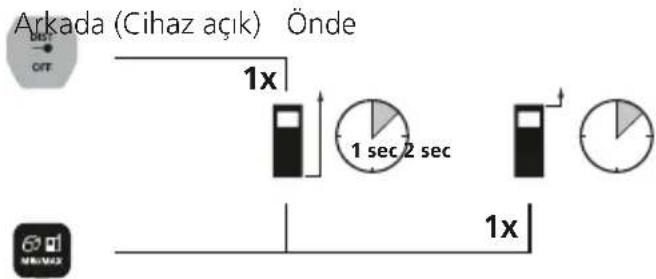

Ölçüm dizleminin (referans) degişirilmesi:

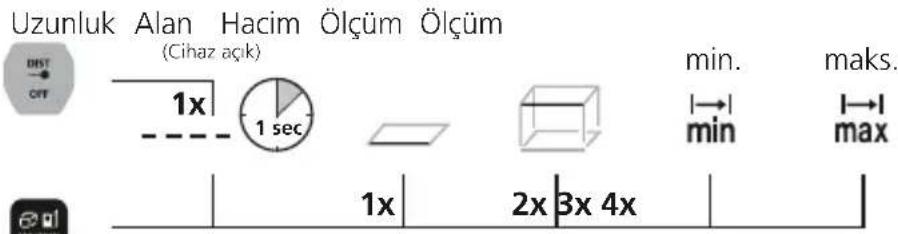

Ölçüm fonksiyonların降到

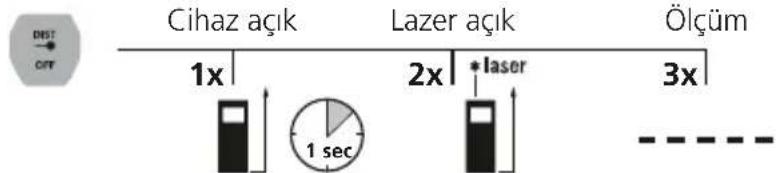

Uzunluk ölcümü:

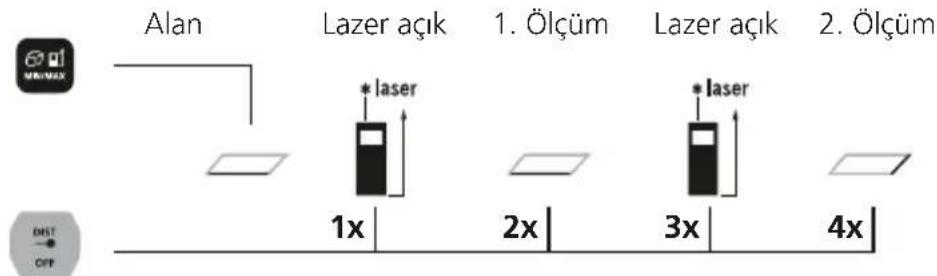

Alan olcum:

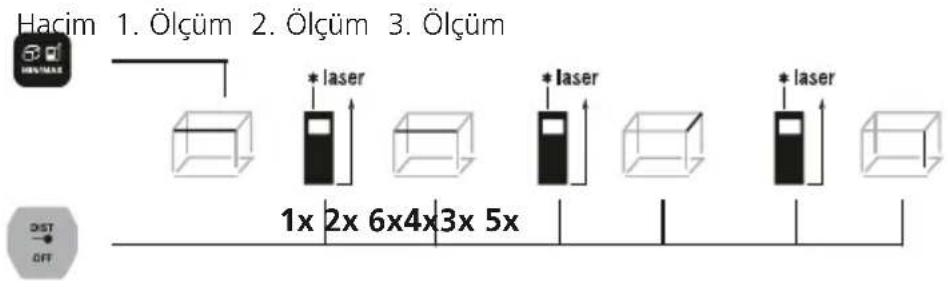

Hacim ölçümü:

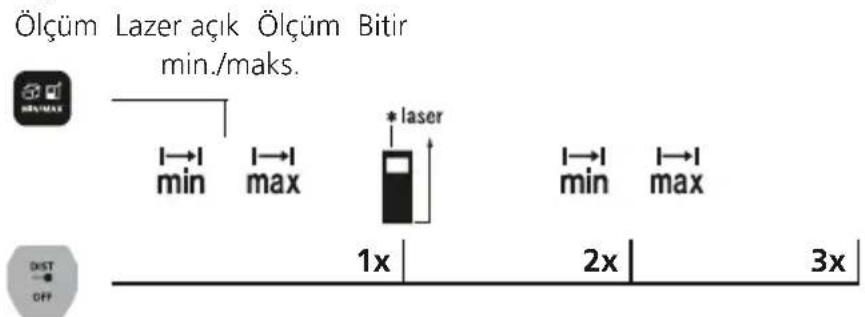

Ölçüm min./maks.:

Ölçüm min.

LCD ekrani en kucuk degeri (min) ve aktuel degeri gosterir.

Olcum maks.

LCD ekrani en buyuk degeri (maks) ve aktuel degeri gosterir.

Önemli Uyarılar

• Lazer ölçüye esas olan ölçüm noktasini gosterir. Lazer işinin alanina nesneler girmemelidir.
• Cihaz, olçüm sirasinda farkl oda sicaklikarini dengeler. Bu nedenle��k sicaklik farklarina sahip ortamlara gezildigiinde, ortam sicakligina uymasi icin kisa bir sure bekleyiniz.
• Bu cihaz aik alanlarda sadece kistll olarak kullanilabilir, asiri gunes iiginda ise hi kullanilamaz.
• Disarda yapilan olçümlerde yalıkurlu, sisli ve karlı havalar olçümdeğerlerini etkileyebilir ve yanlı olmalarına yol acabilir.
• Uygunsuz sartlarda, ms. kotu yansimalari olan yüeylerde maks. Ölcüm sapması 3 mm uzerinde olabilir.
• Halilar, dösemeler veya perdeler lazeri mukemmel sekilde geriyansitmaz. Düz olan yüzeyleri kullaniniz.
• Camdan (pencere cami) setzen ölcümlerde ölcüm değerlerinde hata olusabilitir.
• Enerji tasarrufu fonksiyonu cihazi otomatik olarak kapatir.
  Yumusak bir bezle temizleyiniz. Gövdeicone su girmemelidir.

Hata kodu:

Err08: Pisagor olcum hatasi

Err10: Pilleri degistiriniz

Err11: Veriaktarim hatasi

Err14: Hesaplama hatasi

Err15: Ölçüm alanı disinda

Err16: Alinan sinyal fazla zayif

Err26: Deiger gosterile bilir alanin disinda

Laserliner

Bakima koruma islemlerine iliskin bilgiler

Tüm bileşenleri hafınce neflammdirilmigi bir bez ile temizleyin ve temizlik, ovalama veözücu maddelerinin kullanimindan kaçınin. Uzun sureli bir depolama öncesinde bataryaları seksariniz. Cihazi temiz ve kuru bir yerde saklayiniz.

Kalibrasyon

Ölçüm hassasiyetini ve ilevini korumak icin ölcüm cihazi duzenli olarak kalibre ve kontrol edilmelidir. Kalibrasyon aralikarin 1-2 yil olmasini tavsiye ediyoruz. Bunun icin gerekirse saticinizla iletisimeGPCINVEYA UMAREX-LASERLINER'in servis bolümüne basvurun.

Teknik özellikler (Teknik degisiklikler saklidir. 21W09)

Hassasiyet (tipik)* ± 2 mm
İç扩容 Aluminum alanı** 0,3 m - 40 m
Lazer sinificant 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Lazer dalga boyu 515 nm
Çalıstirma-SAartlari	-10°C ... 40°C, hava nemi maks. 20 ... 85% rH,:yoguzmasiz, calisma yükbeklik maks. 2000 m normal sifir üzeri
Saklama kosulları	-20°C ... 70°C, hava nemi maks. 80% rH
Otomatik kapama Lazer 30 san. / Cihaz 3 dak.
Elektrik beslemesi 2 x 1,5V L	R03 (AAA)
Boylhtar (G x Y x D) 40 x 110	x 24 mm
Aşırkık (piller dahil) 90 g

• yansimasi iyi olan hedef yüzeylerde ve oda isisinda 10 m'ye kadar ölçüm mesafesi. Yansimasi az olan hedef yüzeylerde ölçüm sapmasi ± 0,2 mm/m oraninda artabilir.
  ** maks. 5000 luki's degerinde

AB Düzenlemeleri ve Atık Aritma

Bu cihaz, AB dahilindeki serbest mal ticareti için geleçeri olan:tüm gerekli standartlarin istemlerini yerine getirmektedir.

Bu urun elektrikli bir cihaz olup Avrupa Birligi'nin Atik Elektrik ve Elektronik Esyalar Direktifi uyarinca ayri olarak toplanmai ve bertaraf edilmelidir.

Düger emniyet uyarilari ve ek direktifler icin: http://laserliner.com/info?an=AJJ

！
