Produkttype	Grøn laserafstandsmåler, klasse 2
Mærke	Laserliner
Model	LaserRangeMaster Gi4
Mål (L x H x D)	40 x 110 x 24 mm
Vægt (inklusive batterier)	90 g
Strømforsyning	2 AAA-batterier 1,5V (LR03)
Typisk nøjagtighed	± 2 mm (op til 10 m)
Indendørs måleområde	0,3 m - 40 m
Laserbølgelængde	515 nm
Målefunktioner	Afstand, areal, volumen, Min/Maks
Display	LCD med baggrundsbelysning
Automatisk slukning	Laser 30 s, enhed 3 min
Laserklasse	2 (< 1 mW, EN 60825-1:2014/AC:2017)
Brugsbetingelser	-10°C til 40°C, maks. 85% RF
Opbevaringsbetingelser	-20°C til 70°C, maks. 80% RF
Rengøring	Blød, fugtig klud, ingen opløsningsmidler
Anbefalet kalibrering	Hvert 1 til 2 år
Reservedele / reparerbarhed	Kontakt UMAREX-LASERLINER kundeservice
Sikkerhed	Se ikke direkte ind i laserstrålen

Ofte stillede spørgsmål - LaserRangeMaster Gi4 Laserliner

Hvordan tænder jeg afstandsmåleren LaserRangeMaster Gi4?

Tryk på TÆND knappen for at aktivere enheden og laseren. Et kort tryk starter en måling, et langt tryk slukker enheden.

Hvad er den maksimale målerækkevidde?

Indendørs rækkevidde er 0,3 m til 40 m. Udendørs kan den reduceres af sollys eller vejrforhold.

Hvordan skifter jeg fra længdetilstand til areal- eller volumen-tilstand?

Brug Funktion-tasten til at skifte mellem længde, areal, volumen og Min/Maks-måling. Displayet viser den aktive tilstand.

Hvad betyder fejlkode Err08?

Err08 angiver en pythagoræisk målefejl. Kontroller, at du måler en indirekte afstand korrekt, eller nulstil målingen.

Kan jeg måle gennem glas?

Nej, målinger gennem glas (ruder) kan være unøjagtige. Peg laseren direkte på målefladen.

Hvordan udskifter jeg batterierne?

Åbn batterirummet på bagsiden af enheden, indsæt 2 AAA-batterier med korrekt polaritet og luk igen.

Er laseren farlig for øjnene?

LaserRangeMaster Gi4 er en klasse 2-enhed (<1 mW). Se aldrig direkte ind i strålen, og undgå at rette den mod personer.

Hvordan rengør jeg enheden?

Brug en blød, let fugtig klud. Brug ikke rengøringsmidler, opløsningsmidler eller vand inde i kabinettet.

Hvor ofte skal jeg kalibrere enheden?

Det anbefales at få enheden kalibreret hvert 1 til 2 år af en autoriseret service (UMAREX-LASERLINER) for at sikre nøjagtigheden.

Hvad gør jeg, hvis skærmen viser 'Err10'?

Err10 betyder, at batterierne er svage. Udskift batterierne med nye for at fortsætte med at bruge enheden.

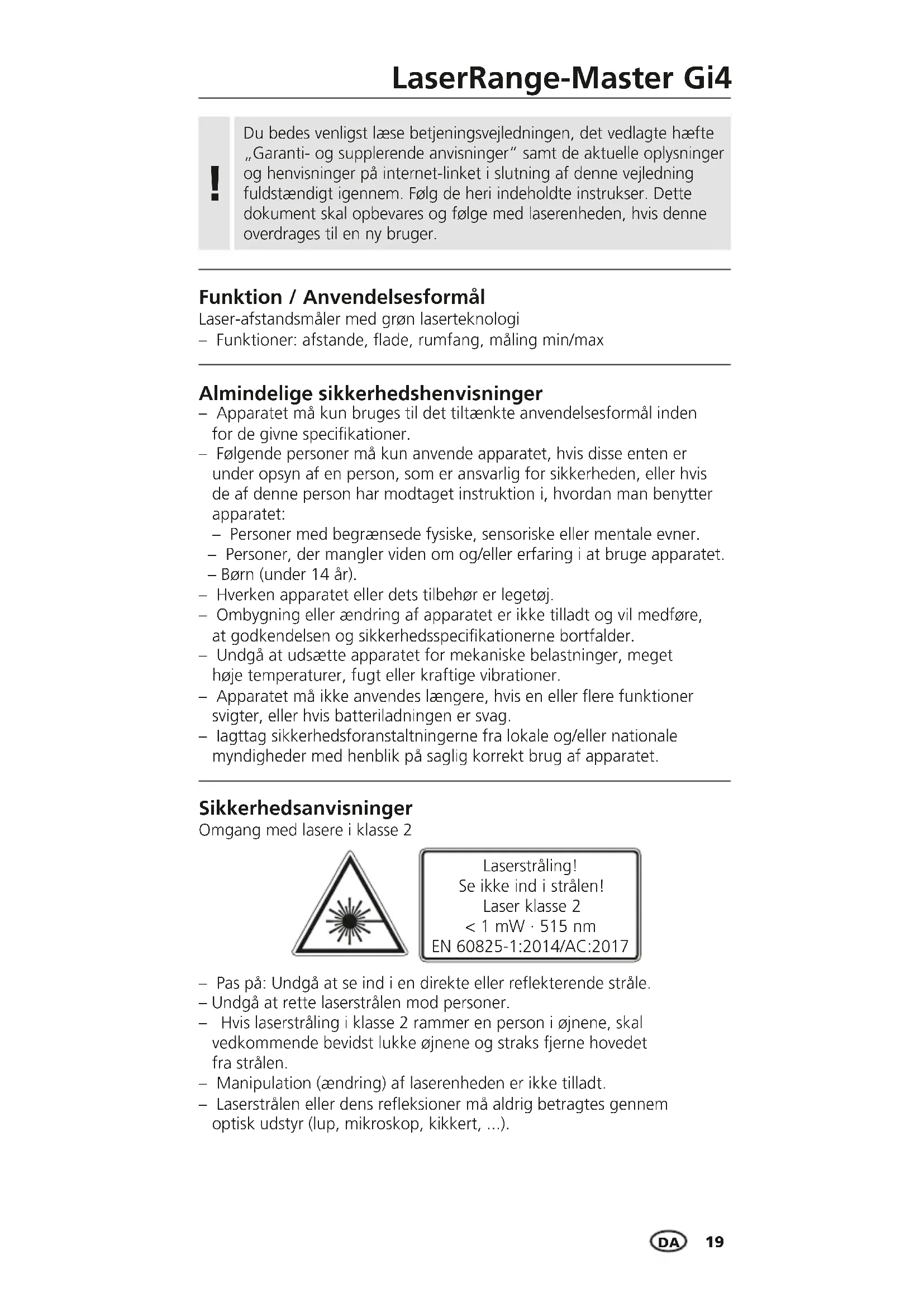

BRUGSANVISNING LaserRangeMaster Gi4 Laserliner

Du bedes venligst lese betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger" samt de aktuelle oplyninger og henvisninger på internet-linket i slutting afijkevejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis/DDne overdrages til en ny bruger.

Funktion / Anvendelseformål

Laser-afstandsmäler med grøn lasertechnologi

• Funktioner: afstande, flade, rumfang, maling min/max

Alminderige sikkerhedshenvisninger

• Apparatet mä kun bruges til det tiltænkte anvendelseseformål inden for de givne specifikationer.
• Følgende personer på kun anvende apparatet, hvis disse enten er under opsyn auf每一个人，som er ansvarlig for sikkerheden，eller hvis de auf这部分 person har modtaget instruktion i，hvordan man benyttner apparatet:
• Personer med begraensede fysiske, sensoriske aller mentale evner.
• Personer, der mangler viden om og/eller erfaring i at bruge apparatet.
• Børn (under 14 År).
• Hverken apparatet aller dets tilbehör er legetoj.
• Ombygning aller ændring af apparatet er/DDt og vil medfore, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes laengere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.
• lagtag sikkerhedsforanstnaltningerne fra lokale og/eller nationale myndigheder med henblick på saglig korrekt brug af apparatet.

Sikkerhedsanvisninger

• Pas pà: Undgà at se ind i en direkte aller reflekterende stråle.
• Undgå at rette laserstrålen mod personer.
• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal vedkommenbe bevidst lukke øjnene og straks fjerne hovedet fra stralen.
• Manipulation (aendring) af laserenheden er/DDke tilladt.
  -Laserstralen ellerr dens refleksioner ma aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).

Laserliner

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Maleapparatet overholder forskrifterne og granseværderne for elektromagnetisk kompatilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. pa hospitaler, i fly ell er i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig pavirkning ell feil i ell pga. elektronisk udstyr er til stede.
• Ved anvendelse i nærheden af hóje spændinger eller under hóje elektromagnetiske veksfelter kan mæleapparatets nojagtighed blive pavirket.

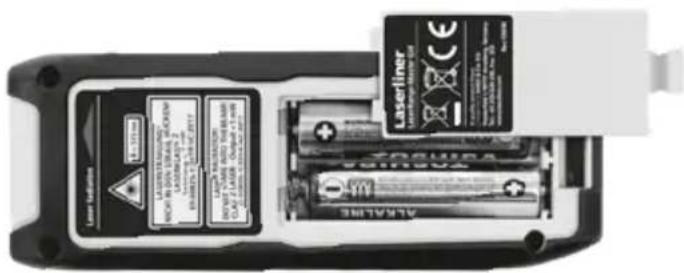

Isætning af batterier

Abn batterihuset og laeg batterierne (2 x Type AAA) i. Vær opmaerksom pa de angivne poler.

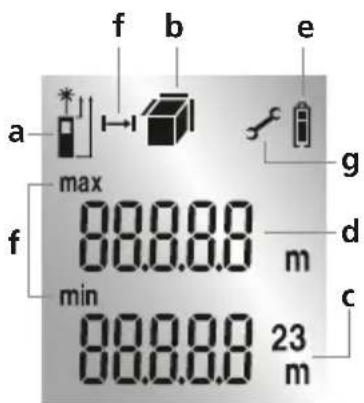

DISPLAY:

a Maleplan (reference) bag / foran
b Visning Laengde / Flade / Rumfang
c Mälevaerdier / Mäleresultater Enhed i m
d Mellemværdier / min/max-vaerdier
e Batterisymbol
f Måling min/max
g Fejlfunktion / kræver service

1.

TASTATUR:

1. TÄND / Måling / SLUK
2. Laengde, Flade, Rumfang, Måling min/max
   Mäleplan (reference)
   bag / foran

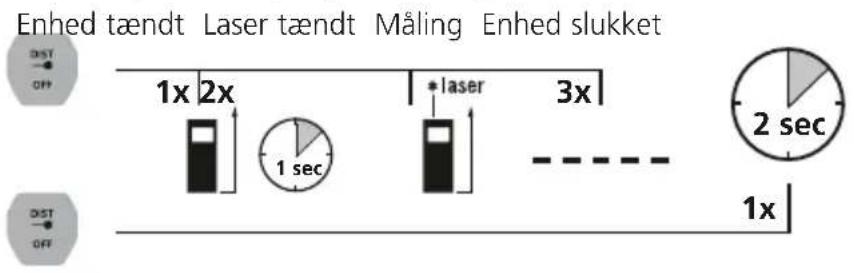

Tænding, maling og slukning:

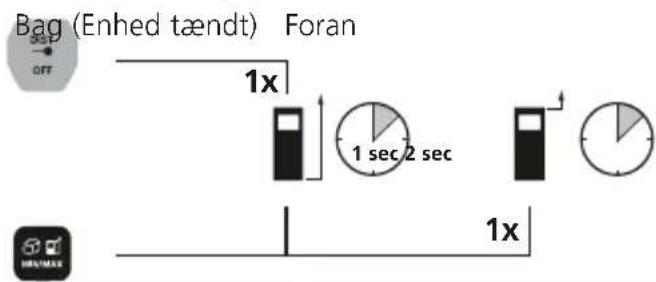

Shift af maleplan (reference):

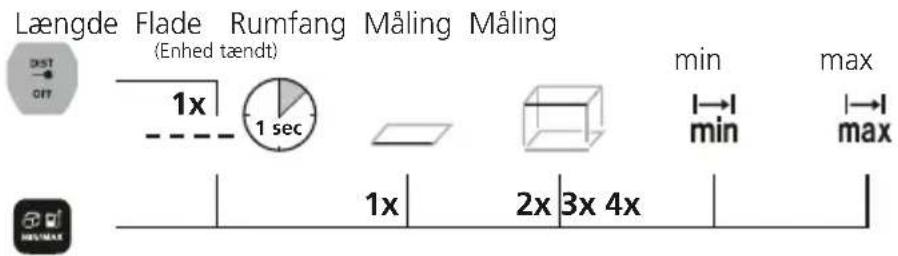

Shift af molefunktion:

Laengdemåling:

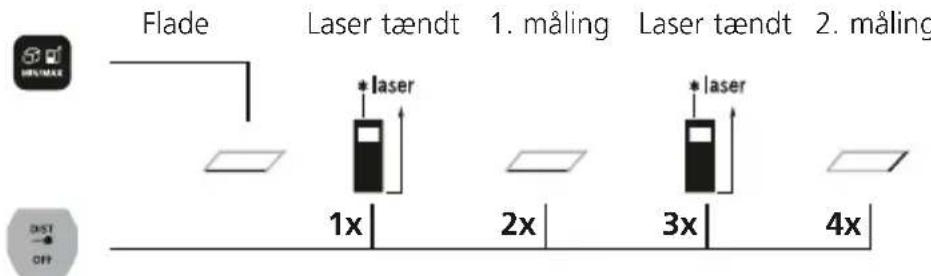

Flademåling:

Laserliner

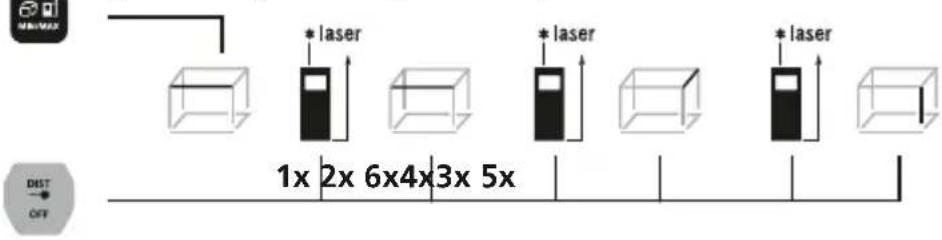

Rumfangsmåling:

Rumfang 1. maling 2. maling 3. maling

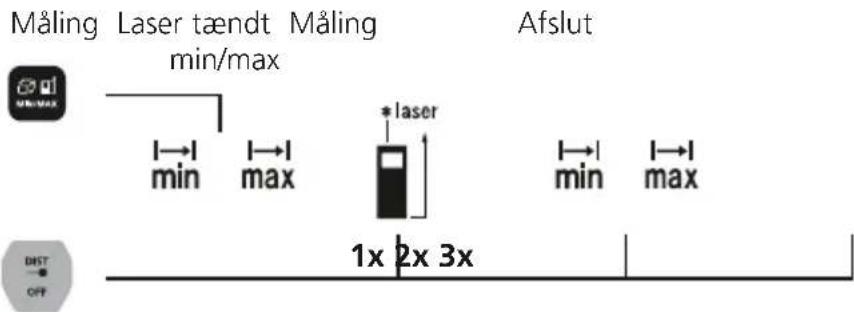

Måling min/max:

Måling min

På LC-displayet vises den mindste værdi (min) og den aktuelle værdi.

Måling max

På LC-displayt vises den største værdi (max) og den aktuelle værdi.

Vigtigt

• Laseren angiver det molepunkt, hvortil der males. Der ma ikkekommen genstande i vejen for laserstralen.
• Enheden kompenserer for forskellige rumtemperaturer under malingen. Man skal derfor vare opmaerksom pa, at der er en kort tilpasningstid, nar der skiftes mellem steder med store temperaturforskelle.
• Enheden kan kun bruges i begraenset omfang udendørs og slet ikke i kraftigt sollys.
• Ved måling i det fri kan regn, tage og sne pärke og/eller forfalske mäleresultaterne.
• Under ugunstige forhold som fx darligt reflekterende overflader kan den maksimale afvigelse vare storre end 3 mm.
• Tæpper, puder eller gardiner reflekterer ikke laseren optimalt. Sørg for at bruge glatte overflader.
• Ved måling gennem glas (ruder) risikerer man, at maleresultatet bliver forfalsket.
• En energisparefunktion slukker automatisk for eheden.
• Renqøres med en blød klud. Der må ikke trænge vand ind i huset.

Fejlkode:

Err08: Pythagorean mallefej

Err10: Udskift batterier

Err11: Dataoverforselsfeil

Err14: Beregningsfejj

Err26: Værdi.uden for visningsområde

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og oplosningsmidler. Batterierne skal tages ud inden laengere opbevaringsperioder. Apparatet skal opbevares pa et rent og tørsted.

Kalibrering

Måleapparatet skal jævnligt kalibreres og kontrolleres for at sikre præcision og Funktion. Vi anbefaler kalibreringsintervaller på 1-2 År. Kontakt ved behov din forhandler eller henvend dig til serviceafdelingen i UMAREX-LASERLINER.

Tekniske data (Ret til ændringer forbeholdt. 21W09)

Nøjagtighed (typisk)* ± 2 mm
Måleområde (indendørs)** 0,3 m - 40 m
Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Laserbølgelængde 515 nm
Arbejdsbetingelser	-10°C ... 40°C, luftfugtighed maks. 20 ... 85% rH, ikke-kondenserende, arbejdshøjde maks. 2000 m.o.h.
Opbevaringsbetingelser	-20°C ... 70°C, luftfugtighed maks. 80% rH
Automatisk slukning 30 sek.	laser / 3 min. apparat
Strømforsyning 2 x 1,5V LRO3 (AAA)
Mål (B x H x D) 40 x 110 x 24 mm
Vægt (inkl. batterier) 90 g

• op til 10 m moleafstand ved godt reflekterende maloverflade og rumtemperatur. Ved svagt reflekterende maloverflader, kan moleafvigelsen stige med ± 0,2 mm/m.
  ** ved maks. 5000 lux

Apparatet opfylder alle pakraveede standarder for fri vareomsætning inden for EU.

Dette produit er et elapparat og skal indsamles og bortskaffes separati henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips pa: http://laserliner.com/info?an=AJJ
