MANUALE UTENTE LaserRangeMaster Gi4 Laserliner

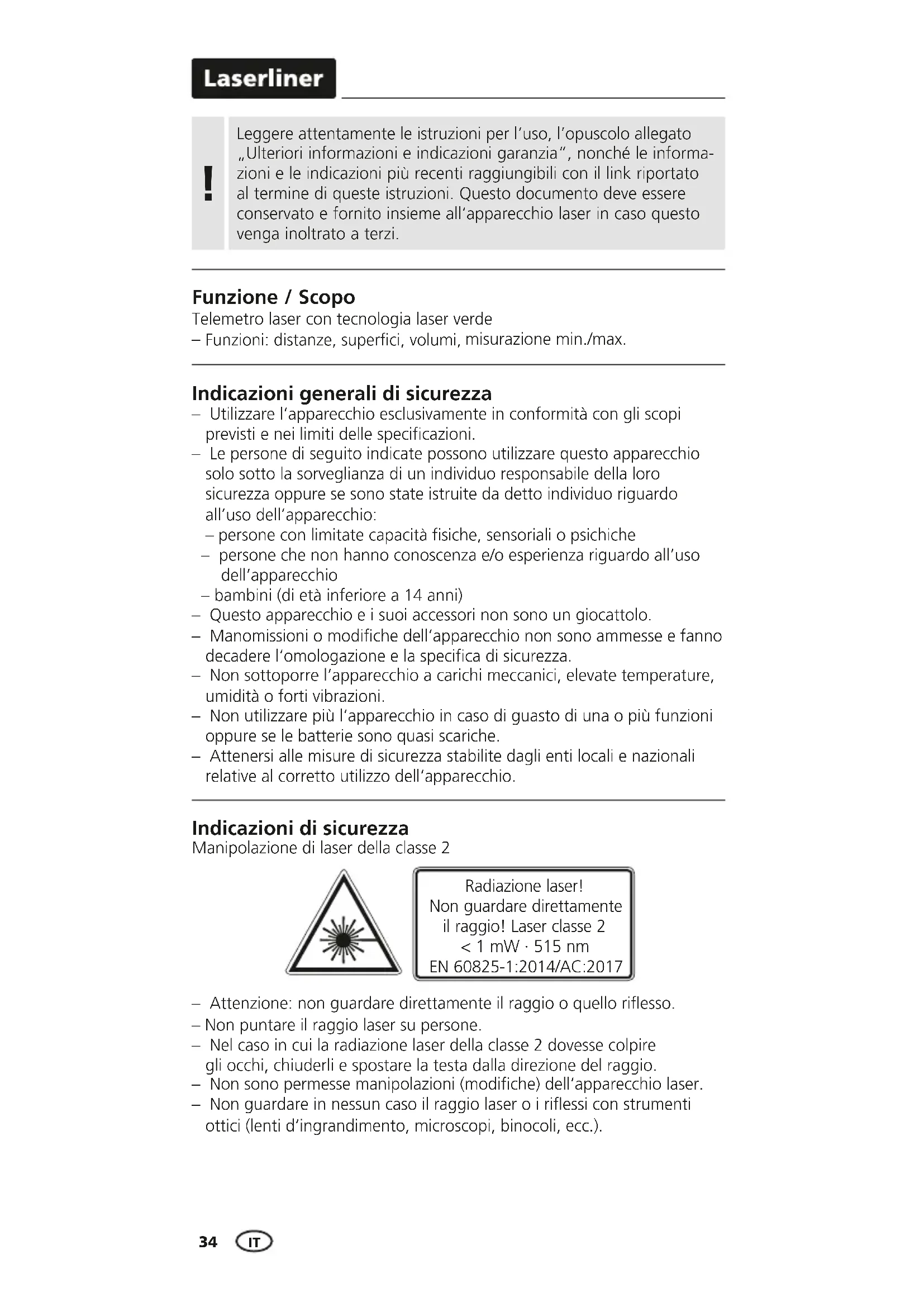

– Attenzione: non guardare direttamente il raggio o quello riesso. – Non puntare il raggio laser su persone. – Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa dalla direzione del raggio. – Non sono permesse manipolazioni (modiche) dell‘apparecchio laser. – Non guardare in nessun caso il raggio laser o i riessi con strumenti ottici (lenti d‘ingrandimento, microscopi, binocoli, ecc.). Radiazione laser! Non guardare direttamente il raggio! Laser classe 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017 Indicazioni di sicurezza Manipolazione di laser della classe 2 Indicazioni generali di sicurezza – Utilizzare l‘apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specicazioni. – Le persone di seguito indicate possono utilizzare questo apparecchio solo sotto la sorveglianza di un individuo responsabile della loro sicurezza oppure se sono state istruite da detto individuo riguardo all’uso dell’apparecchio: – persone con limitate capacità siche, sensoriali o psichiche – persone che non hanno conoscenza e/o esperienza riguardo all’uso dell’apparecchio – bambini (di età inferiore a 14 anni) – Questo apparecchio e i suoi accessori non sono un giocattolo. – Manomissioni o modiche dell‘apparecchio non sono ammesse e fanno decadere l‘omologazione e la specica di sicurezza. – Non sottoporre l‘apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni. – Non utilizzare più l‘apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche. – Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzo dell‘apparecchio. Telemetro laser con tecnologia laser verde

Funzioni: distanze, superci, volumi, misurazione min./max. Funzione / Scopo Leggere attentamente le istruzioni per l‘uso, l’opuscolo allegato „Ulteriori informazioni e indicazioni garanzia“, nonché le informa- zioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all‘apparecchio laser in caso questo venga inoltrato a terzi. !LaserRange-Master Gi4

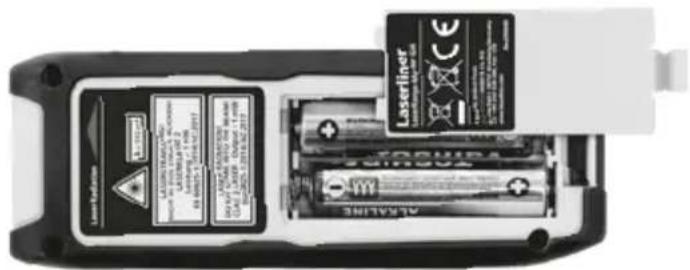

Aprire il vano batterie e introdurre le batterie (2 di tipo AAA) come indicato dai simboli di installazione, facendo attenzione alla corretta polarità. Inserimento batterie

Indicazioni di sicurezza Lavorare in presenza di radiazione elettromagnetica – L’apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva CEM 2014/30/UE. – Rispettare le restrizioni locali all’uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di disturbi degli apparecchi elettronici o per causa di questi. – L’impiego nelle vicinanze di tensioni elevate o in campi elettromagnetici alternati può compromettere la precisione della misurazione.

TASTIERA: ON / misura / OFF Lunghezza, area, volume, misurazione min./max. Piano di misura (riferimento) posteriore / anteriore

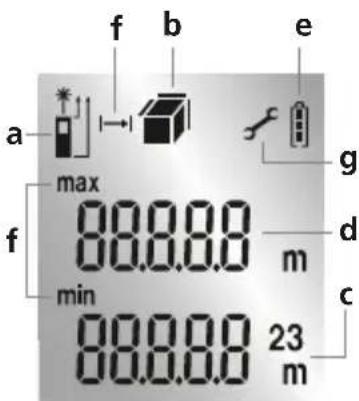

DISPLAY: Piano di misura (riferimento) posteriore / anteriore Indicatore lunghezza / area / volume Valori misurati / risultati di misura Unità di misura m Valori intermedi / valori min/max Simbolo della pila Misurazione min./max. Funzionamento scorretto / Necessario servizio assistenza

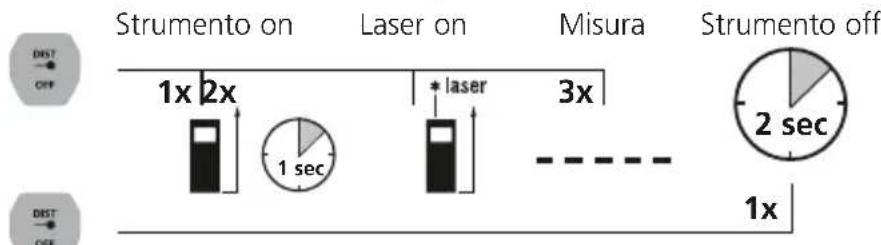

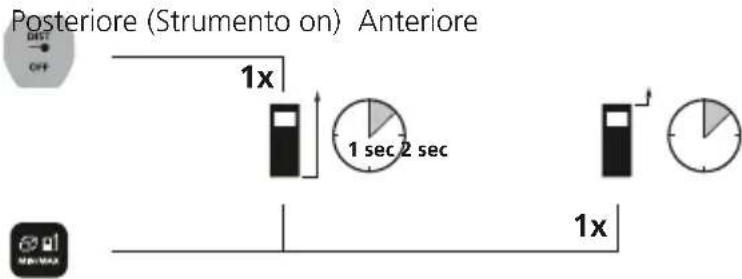

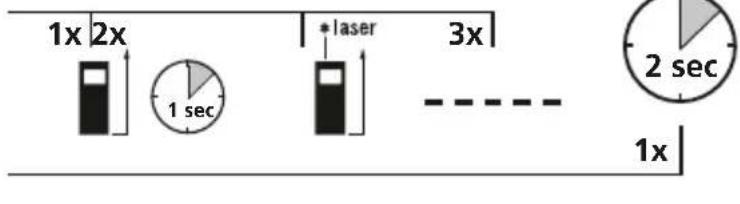

1 sec 2 sec Accensione, misura e spegnimento: Strumento on Laser on Misura Strumento off Commutazione del piano di misura (riferimento): Posteriore (Strumento on) Anteriore

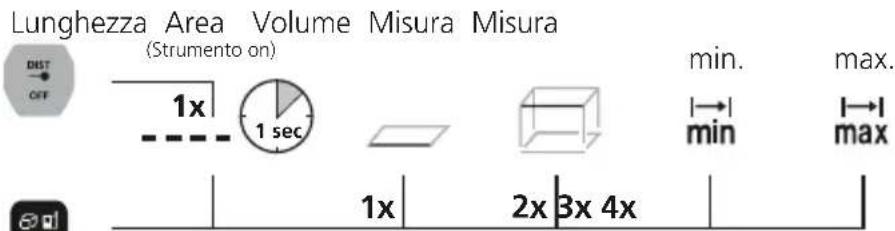

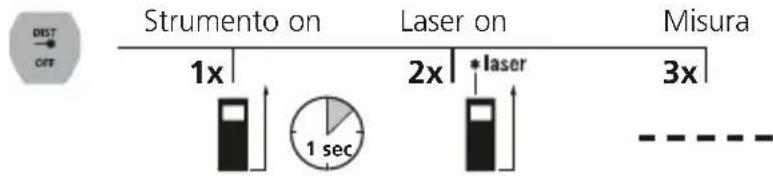

1 sec 2x 3x 4x Cambio delle funzioni di misura: Lunghezza Area Volume Misura Misura (Strumento on) min. max. Misura della lunghezza: Strumento on Laser on Misura 1x 2x 1 sec

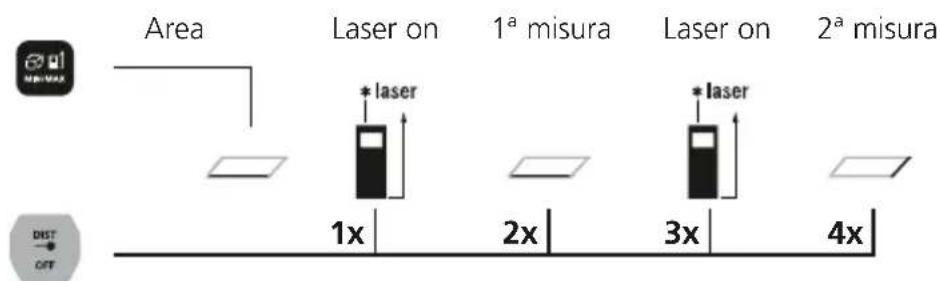

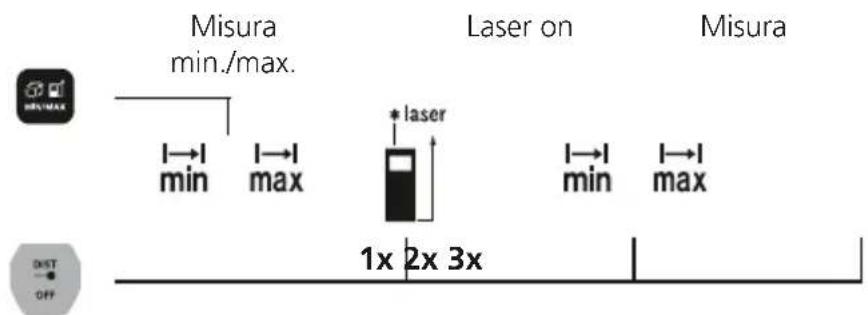

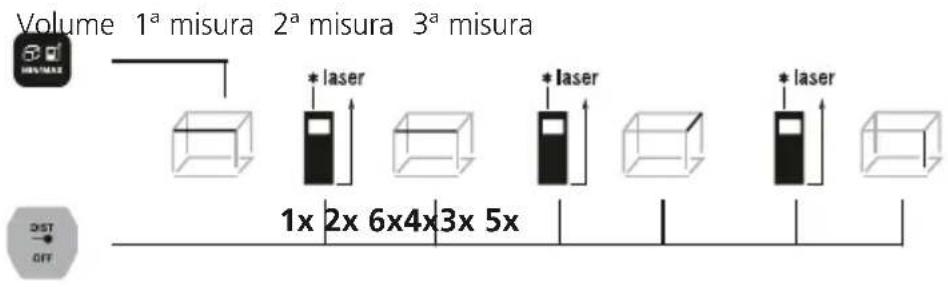

1x 2x 6x4x3x 5x Misura del volume: Volume 1ª misura 2ª misura 3ª misura Misurazione min./max.: Misura Laser on Misura Fine min./max. 1x 2x 3x Misurazione min. Sul display LC vengono visualizzati il valore minimo (min.) e il valore attuale. Misurazione max. Sul display LC vengono visualizzati il valore massimo (max.) e il valore attuale. Avvertenze importanti – Il laser indica il punto fino al quale si esegue la misura. Nel raggio laser non devono sporgere oggetti. – Durante la misura l‘apparecchio compensa temperature ambiente diverse, occorre pertanto far trascorrere un breve periodo di adattamento quando si passa a un altro luogo a temperatura notevolmente diversa. – L‘apparecchio è utilizzabile all‘aperto solo in maniera limitata e non può essere usato in presenza di intensa radiazione solare. – Durante misure all‘aperto, la pioggia, la nebbia e la neve possono influenzare o falsificare i risultati di misura. – In condizioni sfavorevoli, ad esempio superfici poco riflettenti, lo scarto massimo può essere maggiore di 3 mm. – I tappeti, le imbottiture e le tende non riflettono il laser in maniera ottimale. Utilizzare superfici lisce. – I risultati delle misure eseguite attraverso il vetro (finestre) possono essere falsificati. – Una funzione di risparmio di energia spegne l‘apparecchio automaticamente. – Pulizia con un panno morbido. All‘interno dell‘apparecchio non deve penetrare acqua. Codici di guasto: Err08: Err10: Err11: Err14: Err15: Err16: Err26: Errore di misurazione angolo retto Mude as baterias Errore di trasmissione dati Errore di calcolo Fuori dal campo di misura Segnale ricevuto troppo debole Valore al di fuori del campo di letturaA38

• fino distanze di misura di 10 m con superfici da misurare ben riflettenti e a temperatura ambiente. In caso di superfici da misurare poco riflettenti, la divergenza di misura può salire di ± 0,2 mm/m. Norme UE e smaltimento L‘apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all‘interno dell‘UE. Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate. Per ulteriori informazioni e indicazioni di sicurezza http://laserliner.com/info?an=AJJ ** con max. 5000 lux Dati tecnici (con riserva di modifiche tecniche. 21W09) Precisione (tipica)* ± 2 mm Campo di misura interno** 0,3 m - 40 m Classe laser 2 / < 1 mW (EN 60825-1:2014/AC:2017) Lunghezza delle onde laser 515 nm Condizioni di lavoro Da -10 °C a 40 °C, umidità dell‘aria max. da 20 a 85% rH, non condensante, altezza di lavoro max. 2000 m sopra il livello del mare (zero normale) Condizioni di stoccaggio da -20 °C a 70 °C, umidità dell‘aria max. 80% rH Spegnimento automatico 30 sec laser / 3 min strumento Alimentazione elettrica 2 x 1,5V LR03 (AAA) Dimensioni (L x H x P) 40 x 110 x 24 mm Peso (con pile) 90 g

Indicazioni per la manutenzione e la cura Pulire tutti i componenti con un panno leggermente inumidito ed evitare l‘impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/ le batterie prima di un immagazzinamento prolungato. Immagazzinare l‘apparecchio in un luogo pulito e asciutto. Calibrazione L’apparecchio di misurazione deve essere calibrato e controllato regolar- mente al ne di assicurare precisione e funzionamento. Si consigliano intervalli di taratura di 1-2 anni. Se necessario contattare il proprio rivendi- tore oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER.LaserRange-Master Gi4
