РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ LaserRangeMaster Gi4 Laserliner

Lisez entiement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes presentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez le dispositif laser.

Fonction / Emploi prévu

Télémetre laser avec la technologie laser verte

• Fonctions: distances, surfaces, volume, mesure Min./Max.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour I'emploi prévu dans le cadre des spécifications.

• Les personnes suivantes ne sont autorisées à utiliser l'appareil que si elles sont surveillées par une autre personne responsable de leur sécurité ou si elles ont reçu des instructions de cette personne leur montrant comment utiliser l'appareil :

• Les personnes aux capacités physiques, sensorielles ou mentales réduites.

• Les personnes manquant de connaissances et/ou d'expérience pour savoir comment utiliser l'appareil.

• Les enfants (de moins de 14 ans).

• Les appareils et les accessoires ne sont pas des jouets.

• Les transformations ou modifications de l'appareil ne sont pas autorisées, et annuleraient l'homologation et les specifications de sécurité.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes ni à de l'humidité ou à des vibrations importantes.
• Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.
• Prière de tener compte des mesures de sécurité de l'administration locale et/ou nationale relative à l'utilisation correcte de l'appareil.

Consignes de sécurité

Utilisation des lasers de classe 2

Rayonnement laser!
Ne pas regarder dans le faisceau.
Apparéil à laser de classe 2
<1 mW·515 nm
EN 60825-1:2014/AC:2017

• Attention: Ne pas regarder le rayon direct ou reflechi.

• Ne pas diriger le rayon laser sur des personnes.

• Si le rayonnement laser de la classe 2 touche les yeux, fermez délibérément les yeux et tournez immédiatement la tête loin du rayon.

• Il est interdit de manipuler (modifier) le dispositif laser.

• Ne jamais regarder le faisceau laser ni les réflexions à l'aide d'instruments optiques (loupe, microscope, jumelles, etc.).

Consignes de sécurité

Comportement à adopter lors de rayonnements electromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité electromagnétique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités par ex. dans les hopitaux, les avions, les stations-services ou a proximé de personnes portant un stimulator cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.
• L'utilisation de l'instrument de mesure à proximité de tensions élevées ou dans des champs alternatifs electromagnétiques forts peut avoir une influence sur la précision de la mesure.

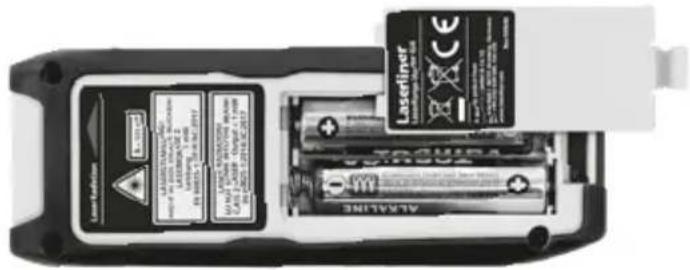

Mise en place des piles

Ouvrir le compartment à piles et introduire les piles (2 du type AAA) en respectant les symboles de pose. Veiller à ce que la polarité soit correcte.

1.

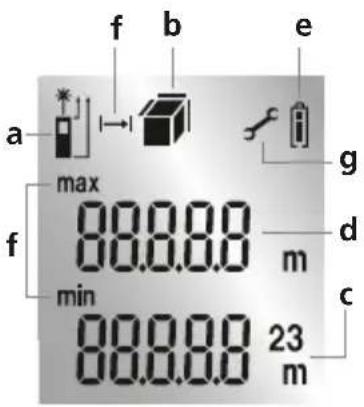

AFFICHAGE :

a Plan de mesure (référence) arrêté / avant
b Affichage de la longueur / de la surface / du volume
c Valeurs mesurées / Résultats de mesure Unité en m
d Valeurs intermediaires / Valeurs mini./maxi.
e Symbole des piles
f Mesure Min./Max.
g Dysfonctionnement / Maintenance nécessaire

CLAVIER :

1. MARCHE / Mesurer / ARRET
2. Longueur, Surface, Volume, Mesure Min./Max. Plan de mesure (reference) arrriere / avant

Laserliner

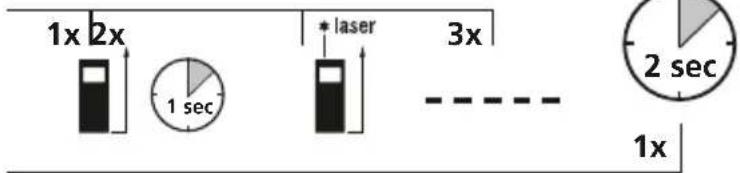

Mise en marche, mesure et arrêt :

Instrument Laser activé Mesurer Instrument en marche à l'arrêt

Commutation au plan de mesure (réference) :

Arrière Avant

(Instrument en marche)

Changer de fonctions de mesure :

Longueur Surface Volume Mesure Mesure

2x3x4x

Min.

Max.

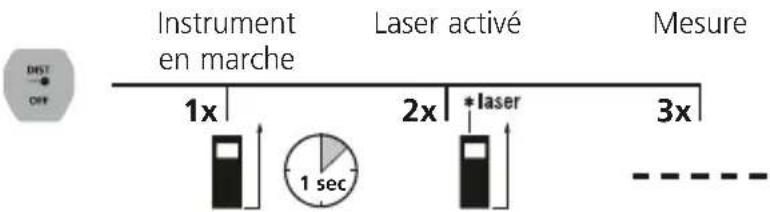

Mesure de la longueur :

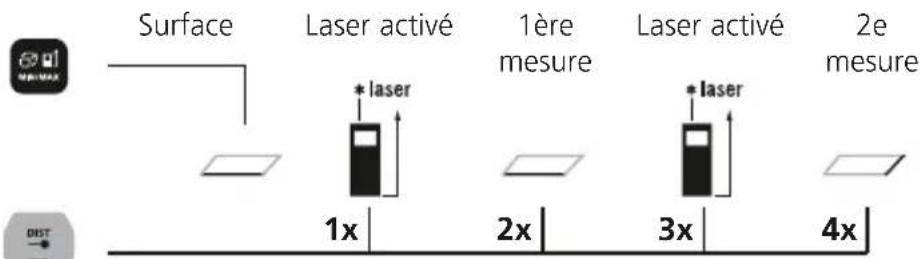

Mesure de la surface :

Mesure Min. L'écran à cristaux liquides indique la valeur minimale (min.) et la valeur actuelle.

Mesure Max. L'écran à cristaux liquides indique la valeur maximale (max.) et la valeur actuelle.

Remarques importantes

• Le laser affi che le point jusqu'auquel la mesure sera effectuee. Aucun objet ne doit se depasser dans le champ du rayon laser.
• Pendant la mesure, l'instrument compte les écarts de température ambiente. En cas d'écarts de température importants, tenez compte d'une courte période d'adaptation suite au changement de lieu.
• L'utilisation de l'instrument à l'extérieur est limite et il n'est pas possible de l'utiliser en cas de fort ensoilelement.
  -La pluie, le brouillard et la neige peuvent influencer voire fausser les mesures a l'air libre.
• L'écart peut être supérieur à 3 mm en cas de mauvaises conditions de mesure par ex. en cas de surfaces à mauvaise réflexion.
• Les tapis, les sièges remboursés ou les rideaux ne renvoient pas le rayon laser de manière optimale. Utiliser des surfaces lisses.
• Dans le cas de mesures à travers du verre (vitres), il est possible que les résultats de mesure soient fausses.
• Une fonction d'économie d'énergie éteint automatique l'instrument.
• Nettoyage avec une lingette douce. L'eau ne doit pas pénétrer dans le boîtier.

Code erreur :

Err08: Erreur de mesure pythagorique
Err10: Echanger les piles
Err11: Erreur de transfert des données
Err14: Erreur de calcul
Err15: En dehors de la plage de mesure
Err16: Le signal reçu est trop faible
Err26: Valeur en dehors de la plage d'affichage

Laserliner

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Calibrage

Il est nécessaire de calibrer et de contrôler régulièrement l'instrument de mesure afin d'en garantir la précision et le fonctionnement. Nous recommendons de le calibrer tous les 1 à 2 ans. Pour cela, communiquez au besoin avec votre distributeur ou le service après-vente d'UMAREX-LASERLINER.

Données techniques

(Sous réserve de modifications techniques. 21W09)

Precision (typique)* ± 2 mm
Plage de mesure à l'intérieur**	0,3 m - 40 m
Laser classer 2 / < 1 mW (EN 60825-1:2014/AC:2017)
Longueur de l'onde laser 515	nm
Conditions de travail	-10°C ... 40°C, humidité relative de l'air max. 20 ... 85% RH, non condensante, altitude de travail max. de 2 000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-20°C ... 70°C, humidité relative de l'air max. 80% RH
Arrêt automatique 30 secondes laser / 3 min apparéil
Alimentation électrique Piles	2 x 1,5V LR03 (AAA)
Dimensions (L x H x P) 40 x 1	10 x 24 mm
Poids (piles incluse) 90 g

• jusqu'à une distance de 10 m avec une surface cible bien refléchissant et à température ambiente. L'écart de mesure peut atteindre ± 0,2 mm/m en cas de surfaces cibles à faible réflexion.

**a 5000 lx max.

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union europeenne.

Ce produit est un apparéil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les ancients apparéils électriques etlectroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info?an=AJJ

！
