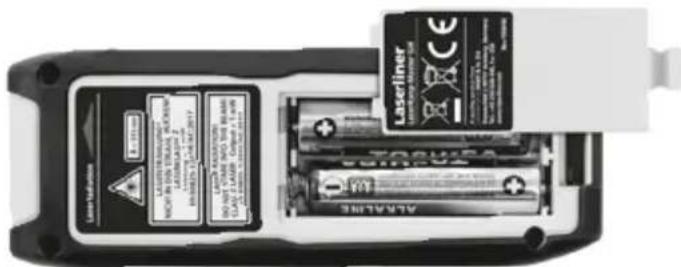

INSTRUKCJA OBSŁUGI LaserRangeMaster Gi4 Laserliner

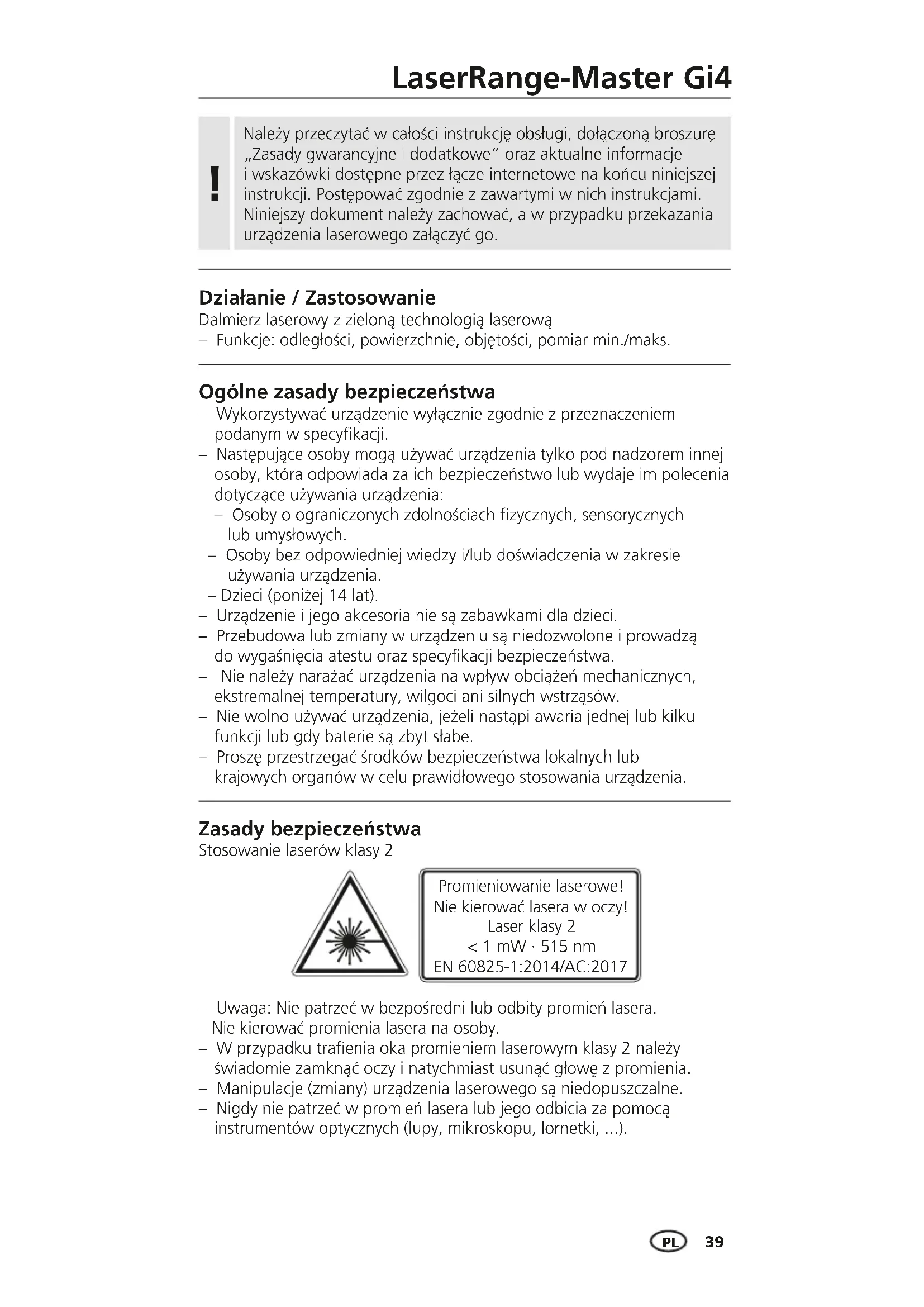

Działanie / Zastosowanie Należy przeczytać wcałości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne idodatkowe” oraz aktualne informacje iwskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszy dokument należy zachować, a w przypadku przekazania urządzenia laserowego załączyć go.

Ogólne zasady bezpieczeństwa – Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem podanym w specykacji. – Następujące osoby mogą używać urządzenia tylko pod nadzorem innej osoby, która odpowiada za ich bezpieczeństwo lub wydaje im polecenia dotyczące używania urządzenia: – Osoby o ograniczonych zdolnościach zycznych, sensorycznych lub umysłowych. – Osoby bez odpowiedniej wiedzy i/lub doświadczenia w zakresie używania urządzenia. – Dzieci (poniżej 14 lat). – Urządzenie i jego akcesoria nie są zabawkami dla dzieci. – Przebudowa lub zmiany w urządzeniu są niedozwolone i prowadzą do wygaśnięcia atestu oraz specykacji bezpieczeństwa. – Nie należy narażać urządzenia na wpływ obciążeń mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów. – Nie wolno używać urządzenia, jeżeli nastąpi awaria jednej lub kilku funkcji lub gdy baterie są zbyt słabe. – Proszę przestrzegać środków bezpieczeństwa lokalnych lub krajowych organów w celu prawidłowego stosowania urządzenia. – Uwaga: Nie patrzeć w bezpośredni lub odbity promień lasera. – Nie kierować promienia lasera na osoby. – W przypadku traenia oka promieniem laserowym klasy 2 należy świadomie zamknąć oczy i natychmiast usunąć głowę z promienia. – Manipulacje (zmiany) urządzenia laserowego są niedopuszczalne. – Nigdy nie patrzeć w promień lasera lub jego odbicia za pomocą instrumentów optycznych (lupy, mikroskopu, lornetki, ...). Zasady bezpieczeństwa Stosowanie laserów klasy 2 Promieniowanie laserowe! Nie kierować lasera w oczy! Laser klasy 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017 Dalmierz laserowy z zieloną technologią laserową – Funkcje: odległości, powierzchnie, objętości, pomiar min./maks.40 Zakładanie baterii Otworzyć komorę baterii i włożyć baterie (2 x typ AAA) zgodnie z symbolami instala cyjnymi. Zwrócić przy tym uwagę na prawidłową biegunowość.

Zasady bezpieczeństwa Postępowanie z promieniowaniem elektromagnetycznym – Przyrząd pomiarowy został skonstruowany zgodnie z przepisami i wartościami granicznymi kompatybilności elektromagnetycznej wg dyrektywy EMC 2014/30/UE. – Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziały- wania lub zakłóceń wurządzeniach elektronicznych iprzez urządzenia elektroniczne. – W przypadku dokonywania pomiaru w pobliżu wysokiego napięcia lub w silnym przemiennym polu elektromagnetycznym dokładność pomiaru może być zaburzona.

KLAWIATURA: WŁ. / Pomiar / WYŁ. Długość, powierzchnia, kubatura, pomiar min./max. Płaszczyzna pomiarowa (odniesienie) tył / przód

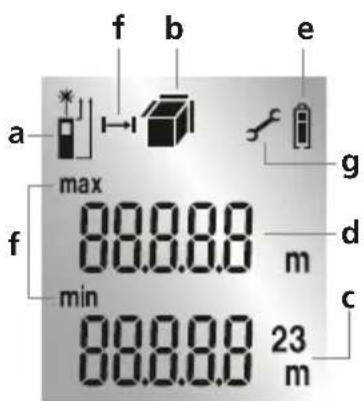

WYŚWIETLACZ: Płaszczyzna pomiarowa (odniesienie) tył / przód Wskazanie długości / powierzchni / kubatura Wartości pomiaru / wyniki pomiaru jednostka m Wartości pośrednie / wartości min./maks. Symbol baterii Pomiar min./maks. Błąd działania / konieczny serwis

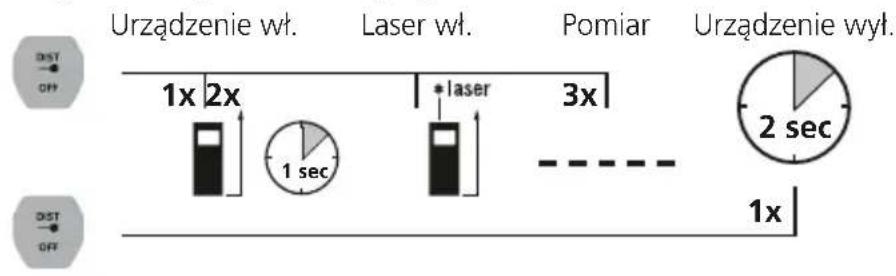

1 sec 2 sec Włączanie,pomiar i wyłączanie: Urządzenie wł. Laser wł. Pomiar Urządzenie wył. Przełączanie płaszczyzny pomiarowej (odniesienia): Tył (Urządzenie wł.) Przód

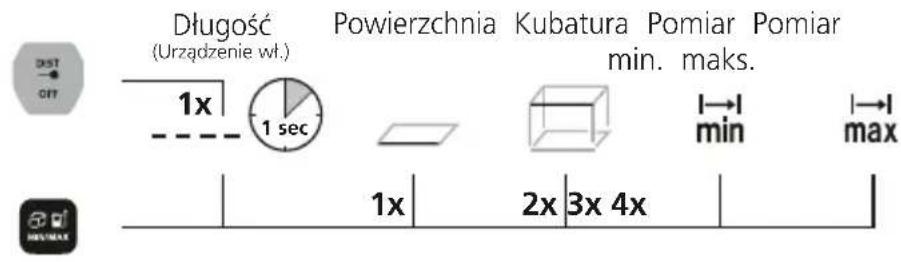

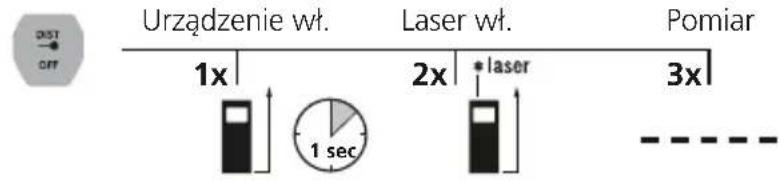

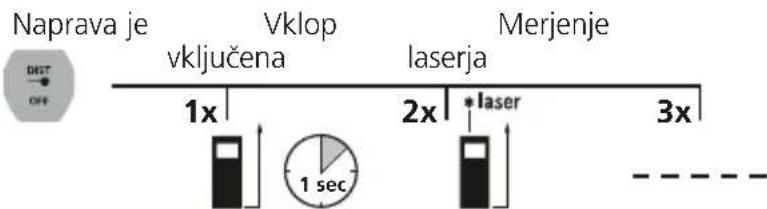

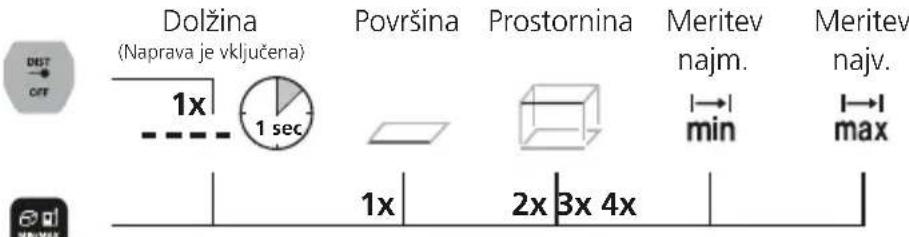

1 sec 2x 3x 4x Przełączanie funkcji pomiaru: Długość Powierzchnia Kubatura Pomiar Pomiar (Urządzenie wł.) min. maks. Pomiar długości: Urządzenie wł. Laser wł. Pomiar 1x 2x 1 sec

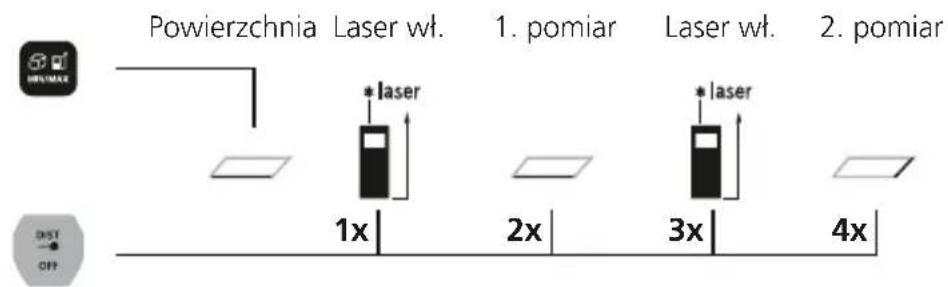

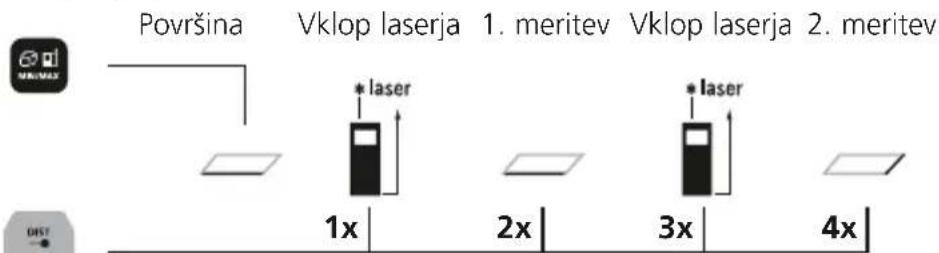

1x 2x 4x3x Pomiar powierzchni: Powierzchnia Laser wł. 1. pomiar Laser wł. 2. pomiar42

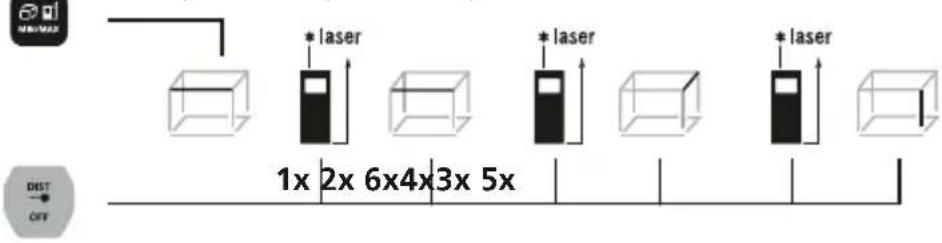

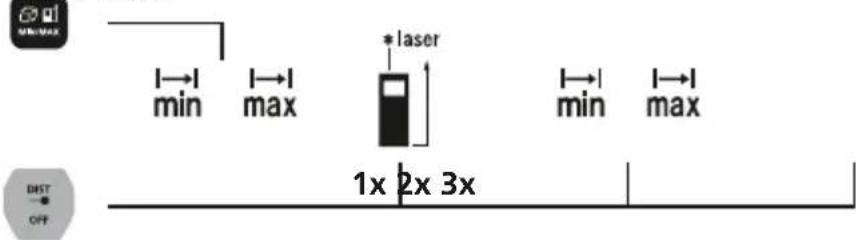

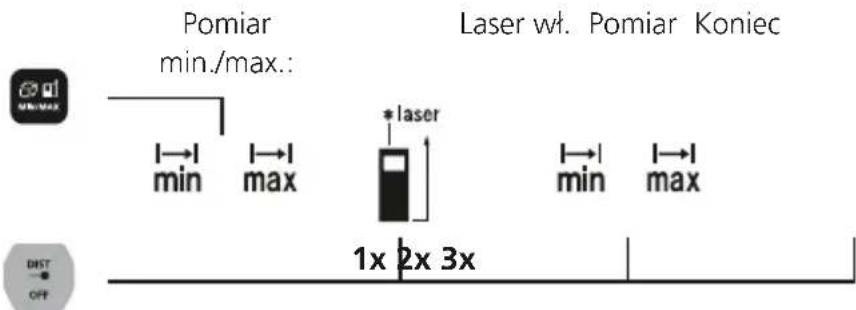

Pomiar min. Wyświetlacz LCD wskazuje najniższą (min.) i aktualną wartość. Pomiar max. Wyświetlacz LCD wskazuje najwyższą (maks.) i aktualną wartość. Ważne wskazówki – Laser wskazuje punkt pomiarowy, do którego odbywa się pomiar. W promieniu lasera nie mogą znajdować się żadne przedmioty. – Urządzenie kompensuje podczas pomiaru różnice temperatur wnętrza. Dlatego w razie zmiany miejsca pomiaru o dużej różnicy temperatury należy uwzględnić pewien czas adaptacji. – Eksploatacja urządzenia na zewnątrz jest ograniczona i przy silnym nasłonecznieniu jego użycie jest niemożliwe. – Wyniki pomiarów na wolnym powietrzu mogą być zafałszowywane przez opady deszczu, mgłę i śnieg. – W niekorzystnych warunkach, na przykład przy powierzchniach źle odbija- jących światło, maksymalny odchył pomiaru może być większy niż 3 mm. – Dywany, tapicerka czy zasłony nie odbijają optymalnie promienia lasera. Należy korzystać z gładkich powierzchni. – W przypadku pomiarów przez szkło (szyby okienne) wyniki pomiarów mogą być zafałszowane. – Funkcja oszczędzania energii automatycznie wyłącza urządzenie. – Urządzenie czyścić miękką szmatką. Do obudowy nie może przedostać się woda. 1x 2x 6x4x3x 5x Pomiar kubatury: Kubatura 1. pomiar 2. pomiar 3. pomiar Pomiar min./maks.: Pomiar Laser wł. Pomiar Koniec min./max.: 1x 2x 3x Kody błędów: Err08: Err10: Err11: Err14: Err15: Err16: Err26: Pitagorejski błąd pomiaru Wymienić baterie Błąd transmisji danych Błąd obliczeniowy Poza zakresem pomiaru Odbierany sygnał jest zbyt słaby Wartość poza zakresem wskazaniaLaserRange-Master Gi4

• do 10 m odstępu pomiarowego przy dobrze odbijającej światło powierzchni docelowej i temperaturze pokojowej. W przypadku słabo odbijających światło powierzchni docelowych, odchylenie pomiarowe może wzrosnąć o ± 0,2 mm/m. Przepisy UE i usuwanie Przyrząd spełnia wszystkie normy wymagane do wolnego obrotu towarów w UE. Produkt ten jest urządzeniem elektrycznym i zgodnie z europejską dyrektywą dotyczącą złomu elektrycznego i elektronicznego należy je zbierać i usuwać oddzielnie. Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz: http://laserliner.com/info?an=AJJ ** przy maks. 5000 luksów Dane Techniczne (Zmiany zastrzeżone. 21W09) Dokładność (typowo)* ± 2 mm Zakres pomiaru wewnątrz** 0,3 m - 40 m Klasa lasera 2 / < 1 mW (EN 60825-1:2014/AC:2017) Długość fali lasera 515 nm Warunki pracy -10°C … 40°C, wilgotność powietrza maks. 20 … 85% wilgotności względnej, bez skraplania, wysokość robocza maks. 2000 m nad punktem zerowym normalnym Warunki przechowywania -20°C … 70°C, wilgotność powietrza maks. 80% wilgotności względnej Automatyczne wyłączanie Laser po 30 sek. / urządzenie po 3 min Zasilanie 2 x 1,5 LR03 (AAA) Wymiary (S x W x G) 40 x 110 x 24 mm Masa (z bateriami) 90 g

Wskazówki dotyczące konserwacji ipielęgnacji Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania irozpuszczalników. Przed dłuższym składowaniem wyjąć baterie. Przechowywać urządzenie wczystym, suchym miejscu. Kalibracja Przyrząd pomiarowy musi być regularnie kalibrowany itestowany wcelu zapewnienia dokładności isprawności. Zalecana jest kalibracja co 1–2 lata. Wtym celu należy wrazie potrzeby skontaktować się ze sprzedawcą lub działem serwisu UMAREX-LASERLINER.44
