MANUAL DE UTILIZADOR LaserRangeMaster Gi4 Laserliner

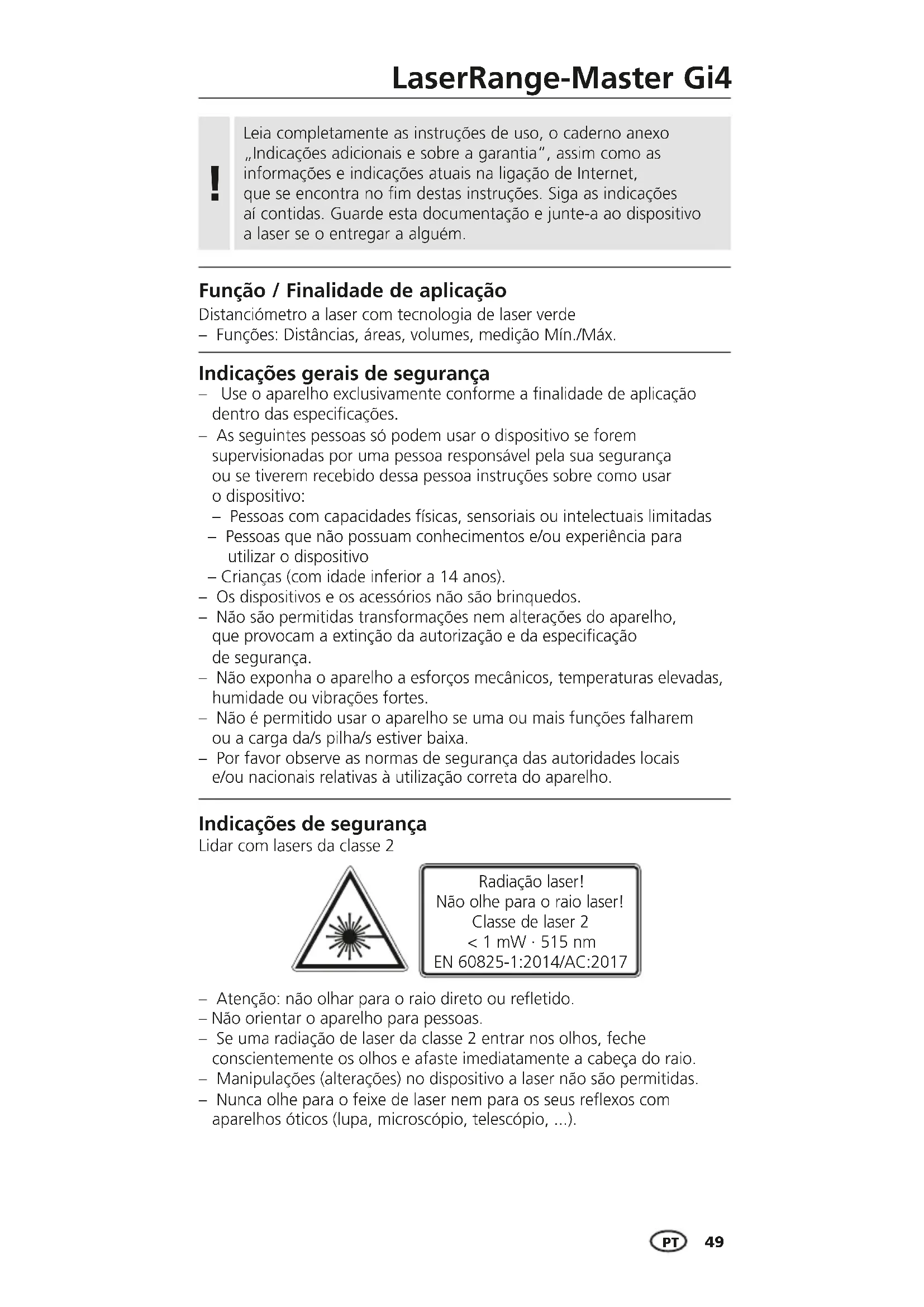

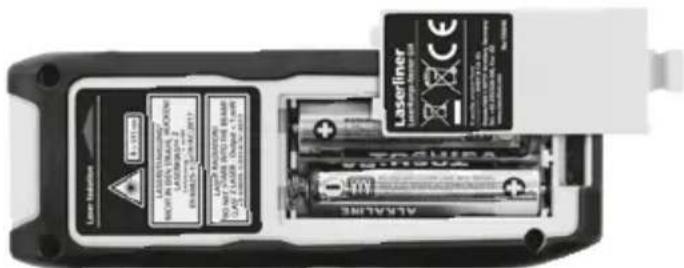

– Atenção: não olhar para o raio direto ou reetido. – Não orientar o aparelho para pessoas. – Se uma radiação de laser da classe 2 entrar nos olhos, feche conscientemente os olhos e afaste imediatamente a cabeça do raio. – Manipulações (alterações) no dispositivo a laser não são permitidas. – Nunca olhe para o feixe de laser nem para os seus reexos com aparelhos óticos (lupa, microscópio, telescópio, ...). Radiação laser! Não olhe para o raio laser! Classe de laser 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017 Indicações de segurança Lidar com lasers da classe 2 Indicações gerais de segurança – Use o aparelho exclusivamente conforme a nalidade de aplicação dentro das especicações. – As seguintes pessoas só podem usar o dispositivo se forem supervisionadas por uma pessoa responsável pela sua segurança ou se tiverem recebido dessa pessoa instruções sobre como usar o dispositivo: – Pessoas com capacidades físicas, sensoriais ou intelectuais limitadas – Pessoas que não possuam conhecimentos e/ou experiência para utilizar o dispositivo – Crianças (com idade inferior a 14 anos). – Os dispositivos e os acessórios não são brinquedos. – Não são permitidas transformações nem alterações do aparelho, que provocam a extinção da autorização e da especicação de segurança. – Não exponha o aparelho a esforços mecânicos, temperaturas elevadas, humidade ou vibrações fortes. – Não é permitido usar o aparelho se uma ou mais funções falharem ou a carga da/s pilha/s estiver baixa. – Por favor observe as normas de segurança das autoridades locais e/ou nacionais relativas à utilização correta do aparelho. Distanciómetro a laser com tecnologia de laser verde – Funções: Distâncias, áreas, volumes, medição Mín./Máx. Função / Finalidade de aplicação Leia completamente as instruções de uso, o caderno anexo „Indicações adicionais e sobre a garantia“, assim como as informações e indicações atuais na ligação de Internet, que se encontra no fim destas instruções. Siga as indicações aí contidas. Guarde esta documentação e junte-a ao dispositivo a laser se o entregar a alguém. !50 Abra o compartimento de pilhas e insira as pilhas (2 x tipo AAA) de acordo com os símbolos de instalação. Observe a polaridade correta. Colocar as pilhas

Indicações de segurança Lidar com radiação eletromagnética – O aparelho cumpre os regulamentos e valores limite relativos à compatibilidade eletromagnética nos termos da diretiva EMC 2014/30/UE. – Observar limitações operacionais locais, como p. ex. em hospitais, aviões, estações de serviço, ou perto de pessoas com pacemarkers. Existe a possibilidade de uma inuência ou perturbação perigosa de aparelhos eletrónicos e devido a aparelhos eletrónicos. – A utilização perto de tensões elevadas ou sob campos eletromagnéticos alterados elevados pode inuenciar a precisão de medição.

TECLADO: LIGAR / Medição / DESLIGAR Comprimento, área, volume, medição Mín./Máx. Nível de medição (referência) atrás / à frente

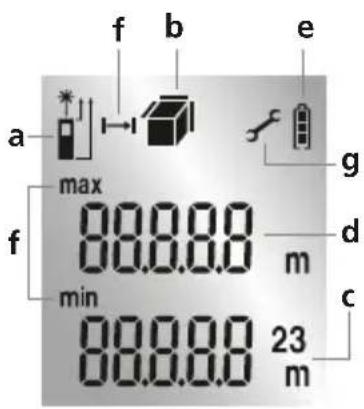

VISOR: Nível de medição (referência) atrás / à frente Indicação comprimento / área / volume Valores medidos / Resultados da medição Unidade m Valores intermédios / Valores mín./máx. Símbolo de pilha Medição Mín./Máx. Anomalia / Serviço necessário

1 sec 2 sec Ligar, medir e desligar: Aparelho ligado Laser ligado Medir Aparelho desligado Mudar o nível de medição (referência): Atrás (Aparelho ligado) À frente

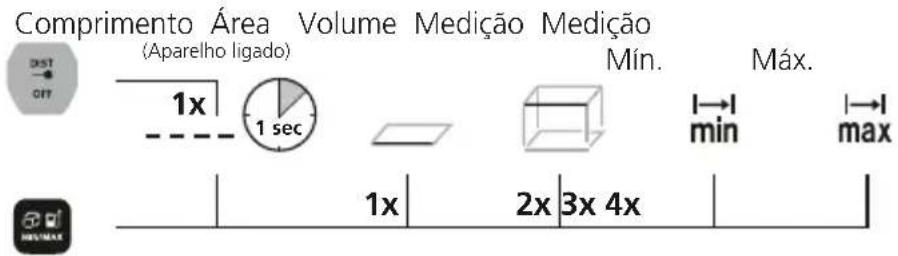

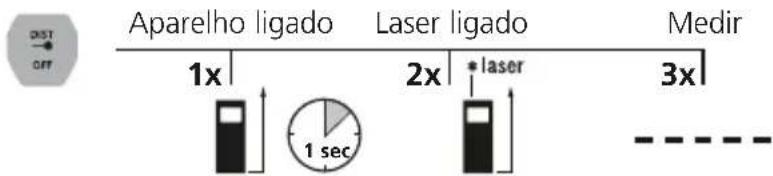

1 sec 2x 3x 4x Mudar as funções de medição: Comprimento Área Volume Medição Medição (Aparelho ligado) Mín. Máx. Medição de comprimentos: Aparelho ligado Laser ligado Medir 1x 2x 1 sec

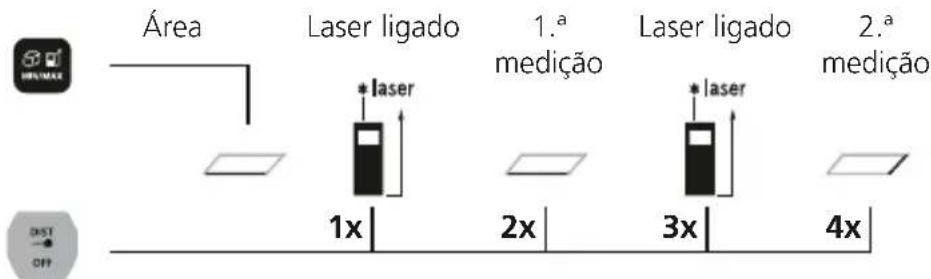

1x 2x 4x3x Medição de áreas: Área Laser ligado 1.ª Laser ligado 2.ª medição medição52

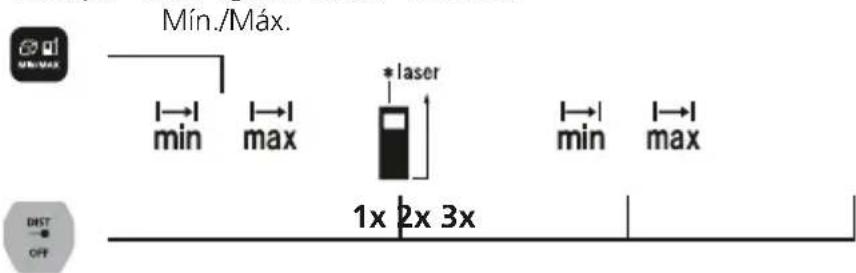

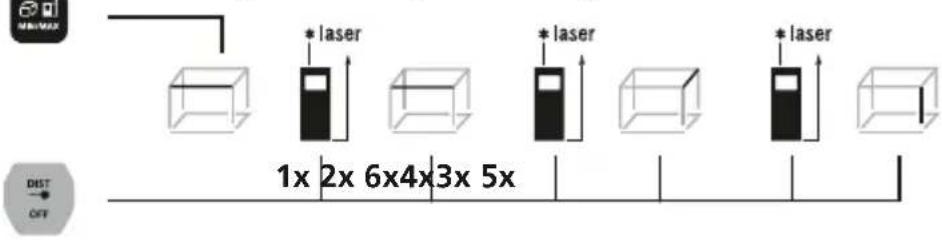

1x 2x 6x4x3x 5x Medição de volumes: Volume 1.ª medição 2.ª medição 3.ª medição Medição Mín. O visor LC mostra o valor mais pequeno (mín.) e o valor atual. Medição Máx. O visor LC mostra o valor maior (máx.) e o valor atual. Indicações importantes – O laser indica o ponto de medição até ao qual é efetuada a medição. No feixe laser não pode haver interferências de objetos. – Ao efetuar a medição, o aparelho compensa temperaturas ambiente diferentes. Por isso, considere um período breve de adaptação se mudar de sítios com grandes diferenças de temperatura. – O aparelho só pode ser usado no exterior com limitações e não pode ser usado com radiação solar forte. – Em medições ao ar livre, a chuva, a névoa e a neve podem influenciar ou falsificar os resultados da medição. – Se houver condições desfavoráveis, como p. ex. superfícies com más características refletoras, a divergência máx. pode ser superior a 3 mm. – Alcatifas, estofos ou cortinas não refletem idealmente o laser. Utilize superfície lisas. – Nas medições através de vidro (vidros de janelas), os resultados de medição podem ser falsificados. – Uma função de poupança de energia desliga automaticamente o aparelho. – Limpar com um pano macio. Não pode penetrar água na caixa. Medição Mín./Máx.: Medição Laser ligado Medir Terminar Mín./Máx. 1x 2x 3x Código de erro: Err08: Err10: Err11: Err14: Err15: Err16: Err26: Erro de medição pitagórico Trocar as pilhas Erro de transferência de dados Erro de cálculo Fora da margem de medição Sinal recebido demasiado fraco Valor fora da margem de indicaçãoLaserRange-Master Gi4

Disposições da UE e eliminação O aparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE. Este produto é um aparelho elétrico e tem de ser recolhido e eliminado separadamente, conforme a diretiva europeia sobre aparelhos elétricos e eletrónicos usados. Mais instruções de segurança e indicações adicionais em: http://laserliner.com/info?an=AJJ ** com um máx. de 5000 Lux

• até 10 m de distância de medição com superfície alvo bem refletora e temperatura ambiente. No caso de superfícies alvo mal refletoras, a divergência de medição pode aumentar ± 0,2 mm/m. Dados técnicos (sujeito a alterações técnicas. 21W09) Exatidão (usual)* ± 2 mm Margem de medição interior** 0,3 m - 40 m Classe de laser 2 / < 1 mW (EN 60825-1:2014/AC:2017) Comprimento de onda laser 515 nm Condições de trabalho -10°C … 40°C, humidade de ar máx. 20 … 85% rH, sem condensação, altura de trabalho máx. de 2000 m em relação ao NM (nível do mar) Condições de armazenamento -20°C … 70°C, humidade de ar máx. 80% rH Desconexão automática 30 seg. laser / 3 min. aparelho Abastecimento de corrente 2 x 1,5V LR03 (AAA) Dimensões (L x A x P) 40 x 110 x 24 mm Peso (incl. pilha) 90 g

Indicações sobre manutenção e conservação Limpe todos os componentes com um pano levemente húmido e evite usar produtos de limpeza, produtos abrasivos e solventes. Remova a/s pilha/s antes de um armazenamento prolongado. Armazene o aparelho num lugar limpo e seco. Calibragem O medidor deve ser calibrado e controlado regularmente para garantir a precisão da função. Nós recomendamos intervalos de calibragem de 1-2 anos. Em caso de necessidade, contacte o seu comerciante ou dirija-se ao departamento de assistência da UMAREX-LASERLINER.54
