KASUTUSJUHEND LaserRangeMaster Gi4 Laserliner

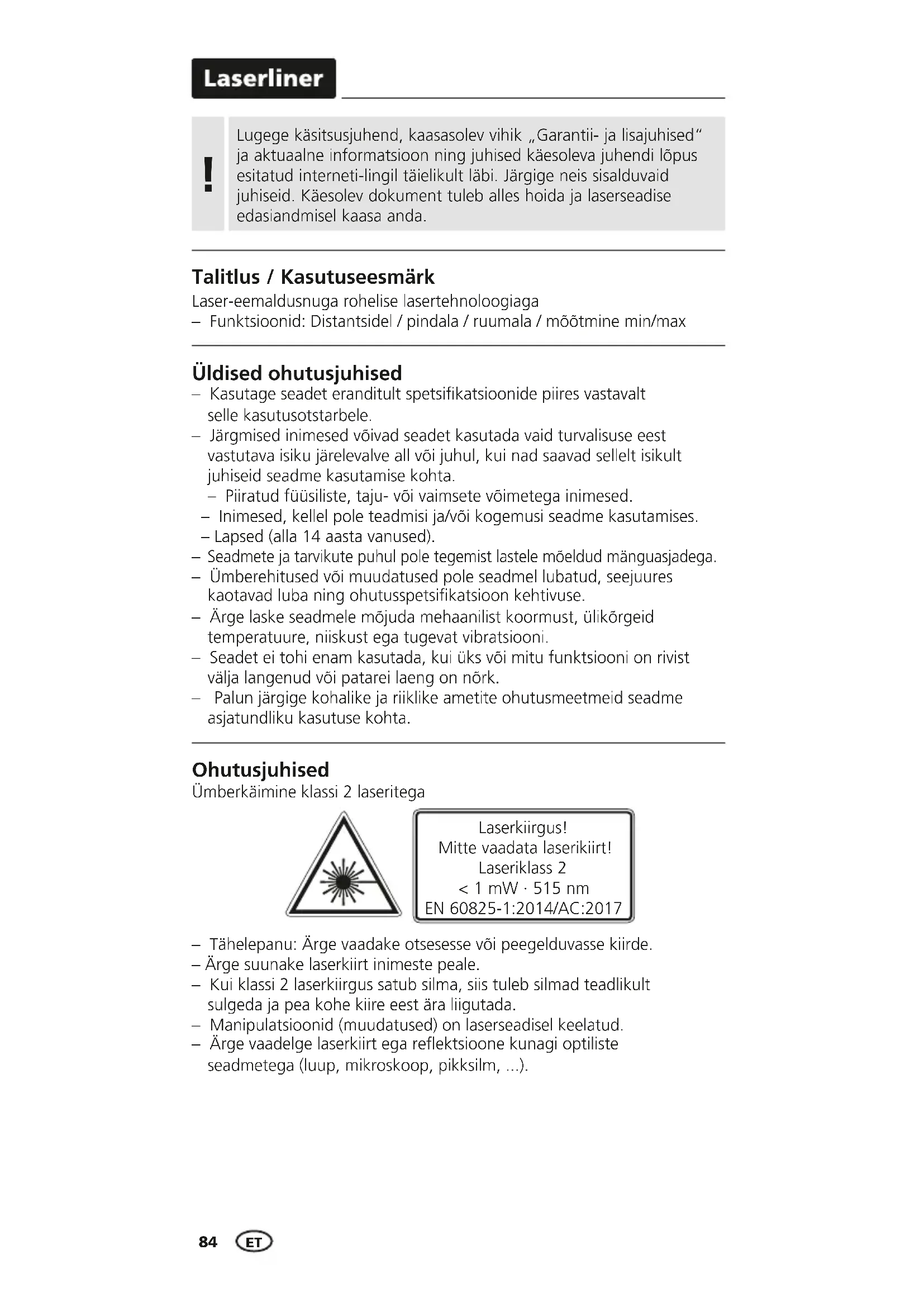

Seadmete ja tarvikute puhul pole tegemist lastele mõeldud mänguasjadega. – Ümberehitused või muudatused pole seadmel lubatud, seejuures kaotavad luba ning ohutusspetsikatsioon kehtivuse. – Ärge laske seadmele mõjuda mehaanilist koormust, ülikõrgeid temperatuure, niiskust ega tugevat vibratsiooni. – Seadet ei tohi enam kasutada, kui üks või mitu funktsiooni on rivist välja langenud või patarei laeng on nõrk. – Palun järgige kohalike ja riiklike ametite ohutusmeetmeid seadme asjatundliku kasutuse kohta. – Tähelepanu: Ärge vaadake otsesesse või peegelduvasse kiirde. – Ärge suunake laserkiirt inimeste peale. – Kui klassi 2 laserkiirgus satub silma, siis tuleb silmad teadlikult sulgeda ja pea kohe kiire eest ära liigutada. – Manipulatsioonid (muudatused) on laserseadisel keelatud. – Ärge vaadelge laserkiirt ega reektsioone kunagi optiliste seadmetega (luup, mikroskoop, pikksilm, ...). Ohutusjuhised Ümberkäimine klassi 2 laseritega Laserkiirgus! Mitte vaadata laserikiirt! Laseriklass 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017 Laser-eemaldusnuga rohelise lasertehnoloogiaga – Funktsioonid: Distantsidel / pindala / ruumala / mõõtmine min/max Talitlus / Kasutuseesmärk Lugege käsitsusjuhend, kaasasolev vihik „Garantii- ja lisajuhised“ ja aktuaalne informatsioon ning juhised käesoleva juhendi lõpus esitatud interneti-lingil täielikult läbi. Järgige neis sisalduvaid juhiseid. Käesolev dokument tuleb alles hoida ja laserseadise edasiandmisel kaasa anda.

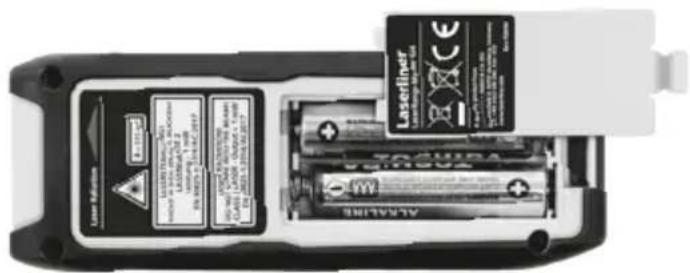

Avage patareide kast ja asetage patareid (2 x tüüp AAA) sisse nii, nagu sümbolil näidatud. Pöörake sealjuures tähelepanu õigele polaarsusele. Patareide sisestamine – Mõõteseade vastab elektromagnetilise ühilduvuse eeskirjadele ja piirväärtustele vastavalt EMC-määrusele 2014/30/EL. – Järgida tuleb kohalikke käituspiiranguid, näiteks haiglates, lennujaamades, tanklates või südamerütmuritega inimeste läheduses. Valitseb ohtliku mõjutamise või häirimise võimalus elektrooniliste seadmete poolt ja kaudu. – Mõõtetäpsust võivad mõjutada kasutamine suure pinge või tugevate elektromagnetiliste vahelduvväljade läheduses. Ohutusjuhised Elektromagnetilise kiirgusega ümber käimine

KLAVIATUUR: SEES / Mõõtmine / VÄLJAS Pikkus, pindala, ruumala, mõõtmine min/max Mõõtetasand (kõrvalekalle) taga / ees

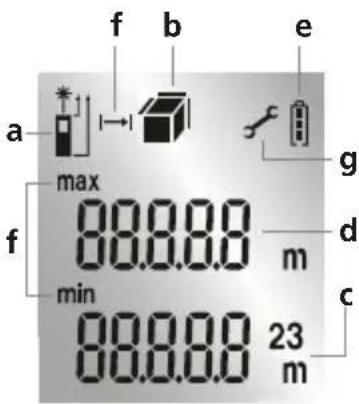

EKRAAN: Mõõtetasand (kõrvalekalle) taga / ees Näit, pikkus / pindala / ruumala Mõõteväärtused / Mõõtetulemused Ühik m Vaheväärtused / min/maks väärtused Patarei sümbol Mõõtmine min/max Veafunktsioon / vajalik teenindus

1 sec 2 sec Mõõtetasandi (kõrvalekalle) ümberlülitamine: Taga (Seade sisse lülitatud) Ees Sisselülitamine, mõõtmine ja väljalülitamine: Seade sisse Laser sisse Mõõtmine Seade välja lülitatud lülitatud lülitatud 2 sec

1 sec 2x 3x 4x Mõõtefunktsioonide ümberlülitamine: Pikkus Pindala Ruumala Mõõtmine Mõõtmine (Seade sisse lülitatud) min max Pikkuse mõõtmine: Seade sisse Laser sisse Mõõtmine lülitatud lülitatud 1x 2x 1 sec

1x 2x 4x3x Pindala mõõtmine: Pindala Laser sisse 1. Laser sisse 2. lülitatud Mõõtmine lülitatud MõõtmineLaserRange-Master Gi4

1x 2x 6x4x3x 5x Ruumala mõõtmine: Ruumala 1. Mõõtmine 2. Mõõtmine 3. Mõõtmine Mõõtmine min LC-displeil näidatakse väikseimat väärtust (min) ja aktuaalset väärtust. Mõõtmine max LC-displeil näidatakse suurimat väärtust (max) ja aktuaalset väärtust. Tähtsad nõuanded – Laser kuvab mõõtepunkti, milleni mõõdetakse. Laserkiirt ei tohi teised esemed takistada. – Seade kompenseerib mõõtmise ajal erinevad ruumitemperatuurid. Arvestage seetõttu asukoha vahetamisel temperatuurierinevustest tuleneva kohanemisajaga. – Seade on väljas vaid piiratult kasutatav ja seda ei saa kasutada tugeva päikesekiirguse korral. – Mõõtmist ja mõõteväärtuseid vabas looduses võib mõjutada/muuta vihm, udu ja lumi. – Ebasobivates tingimustes, nt halvasti peegelduvate pindade korral, võib maksimaalne kõrvalekalle olla suurem kui 3 mm. – Vaibad, polstrid või kardinad ei peegelda laserkiirt kõige optimaalsemalt tagasi. Kasutage siledaid pindu. – Mõõtes läbi klaasi (aknad) võivad mõõtetulemused valed olla. – Energiat säästev funktsioon lülitab seadme automaatselt välja. – Puhastage pehme lapiga. Seadme korpusesse ei tohi sattuda vett. Mõõtmine min/max: Mõõtmine Laser sisse Mõõtmine Lõpetamine min/max lülitatud 1x 2x 3x Veakood: Err08: Err10: Err11: Err14: Err15: Err16: Err26: Pythagorase mõõteviga Vahetage patareid Viga andmete ülekandmisel Arvutusviga Väljaspool mõõtepiirkonda Vastuvõetud signaal on liiga nõrk Väärtus väljaspool näiduvahemikku88 ELi nõuded ja utiliseerimine Seade täidab kõik nõutavad normid vabaks kaubavahetuseks EL-i piires. Käesolev toode on elektriseade ja tuleb vastavalt Euroopa direktiivile elektri- ja elektroonikaseadmete jäätmete kohta eraldi koguda ning kõrvaldada. Edasised ohutus- ja lisajuhised aadressil: http://laserliner.com/info?an=AJJ ** max 5000 lx juures

• mõõtmiskaugus kuni 10 m hästi peegeldavate sihtpindade ja ruumitemperatuuri puhul. Halvasti peegeldavate sihtpindade puhul võib mõõtehälve ± 0,2 mm/m võrra suureneda. Tehnilised andmed (Jätame endale õiguse teha tehnilisi muudatusi. 21W09) Täpsus (tüüpiline)* ± 2 mm Mõõtepind sees** 0,3 m - 40 m Laseriklass 2 / < 1 mW (EN 60825-1:2014/AC:2017) Laserkiire lainepikkus 515 nm Töötingimused -10°C … 40°C, õhuniiskus max 20 … 85% rH, mittekondenseeruv, töökõrgus max 2000 m üle NN (normaalnull) Ladustamistingimused -20°C … 70°C, õhuniiskus max 80% rH Automaatne väljalülitumine 30 sek laser / 3 min seade Toitepinge 2 x 1,5V LR03 (AAA) Mõõdud (L x K x S) 40 x 110 x 24 mm Kaal (koos patareiga) 90 g

Juhised hoolduse ja hoolitsuse kohta Puhastage kõik komponendid kergelt niisutatud lapiga ja vältige puhastus-, küürimisvahendite ning lahustite kasutamist. Võtke patareid(d) enne pikemat ladustamist välja. Ladustage seadet puhtas, kuivas kohas. Kalibreerimine Mõõteseadet tuleks mõõtmistulemuste täpsuse tagamiseks regulaarselt kalibreerida ja kontrollida. Me soovitame kalibreerida iga ühe kuni kahe aasta tagant. Vajadusel võtke ühendust oma edasimüüjaga või pöörduge ettevõtte UMAREX-LASERLINER klienditeenindusosakonna poole.LaserRange-Master Gi4
