KÄYTTÖOHJE LaserRangeMaster Gi4 Laserliner

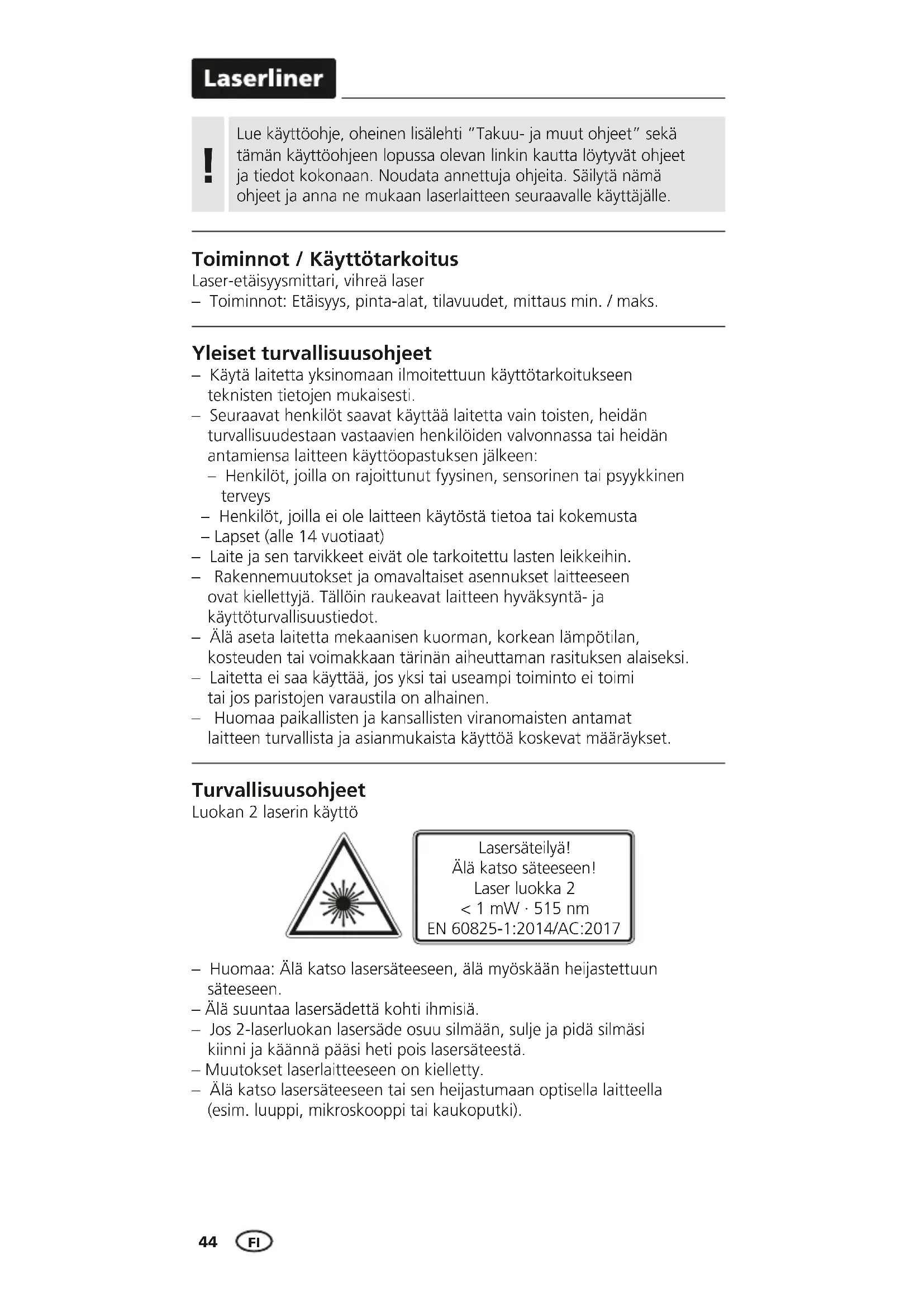

Toiminnot / Käyttötarkoitus Yleiset turvallisuusohjeet – Käytä laitetta yksinomaan ilmoitettuun käyttötarkoitukseen teknisten tietojen mukaisesti. – Seuraavat henkilöt saavat käyttää laitetta vain toisten, heidän turvallisuudestaan vastaavien henkilöiden valvonnassa tai heidän antamiensa laitteen käyttöopastuksen jälkeen: – Henkilöt, joilla on rajoittunut fyysinen, sensorinen tai psyykkinen terveys – Henkilöt, joilla ei ole laitteen käytöstä tietoa tai kokemusta – Lapset (alle 14 vuotiaat) – Laite ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. – Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyjä. Tällöin raukeavat laitteen hyväksyntä- ja käyttöturvallisuustiedot. – Älä aseta laitetta mekaanisen kuorman, korkean lämpötilan, kosteuden tai voimakkaan tärinän aiheuttaman rasituksen alaiseksi. – Laitetta ei saa käyttää, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen. – Huomaa paikallisten ja kansallisten viranomaisten antamat laitteen turvallista ja asianmukaista käyttöä koskevat määräykset. Turvallisuusohjeet Luokan 2 laserin käyttö Lasersäteilyä! Älä katso säteeseen! Laser luokka 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017 Laser-etäisyysmittari, vihreä laser – Toiminnot: Etäisyys, pinta-alat, tilavuudet, mittaus min. / maks. – Huomaa: Älä katso lasersäteeseen, älä myöskään heijastettuun säteeseen. – Älä suuntaa lasersädettä kohti ihmisiä. – Jos 2-laserluokan lasersäde osuu silmään, sulje ja pidä silmäsi kiinni ja käännä pääsi heti pois lasersäteestä. – Muutokset laserlaitteeseen on kielletty. – Älä katso lasersäteeseen tai sen heijastumaan optisella laitteella (esim. luuppi, mikroskooppi tai kaukoputki). Lue käyttöohje, oheinen lisälehti ”Takuu- ja muut ohjeet” sekä tämän käyttöohjeen lopussa olevan linkin kautta löytyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytä nämä ohjeet ja anna ne mukaan laserlaitteen seuraavalle käyttäjälle. !LaserRange-Master Gi4

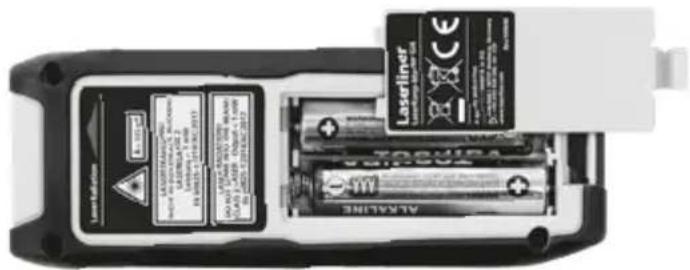

Avaa paristolokero ja aseta paristot (2 x tyyppi AAA) sisään ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus. Paristojen asettaminen

– Mittauslaite täyttää EMC-direktiivin 2014/30/EU sähkömagneettista sietokykyä koskevat vaatimukset ja raja-arvot. – Huomaa käyttörajoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydäntahdistimia käyttävien henkilöiden läheisyydessä. Säteilyllä voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheuttaa niihin häiriöitä. – Mittaustarkkuus voi heikentyä, jos laitetta käytetään suurjännitteiden läheisyydessä tai voimakkaassa sähkömagneettisessa vaihtokentässä. Turvallisuusohjeet Sähkömagneettinen säteily

NÄPPÄIMET: ON / mittaus / OFF Pituus, pinta-ala, tilavuus, mittaus min. / maks. Mittaustaso (referenssi) takana / edessä

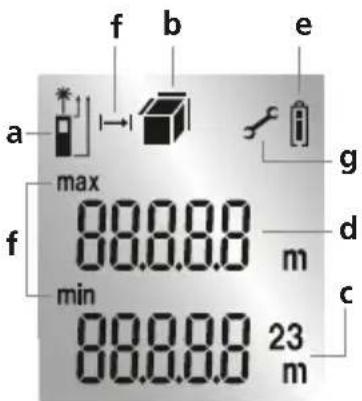

NÄYTTÖ: Mittaustaso (referenssi) takana / edessä Pituuden / pinta-alan / tilavuuden näyttö Mitatut arvot / mittaustulokset yksikkö m Välimittaukset / min/maks-arvot Paristojen varaustila Mittaus min. / maks. Virhetoiminto / vie laite huoltoon

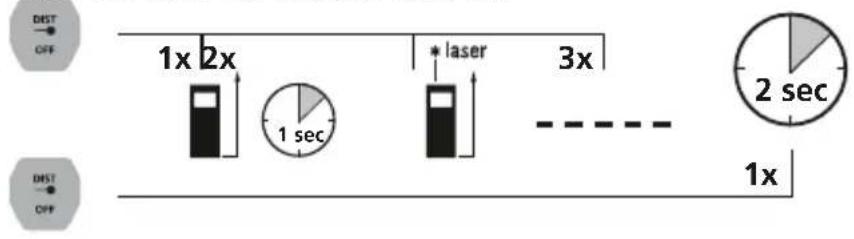

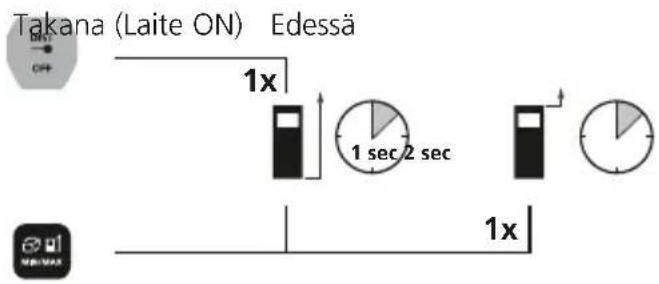

1 sec 2 sec Kytkeminen ON-tilaan, mittaaminen ja kytkeminen OFF-tilaan: Laite ON Laser ON Mittaus Laite OFF Mittaustason (referenssi) vaihtaminen: Takana (Laite ON) Edessä 2 sec

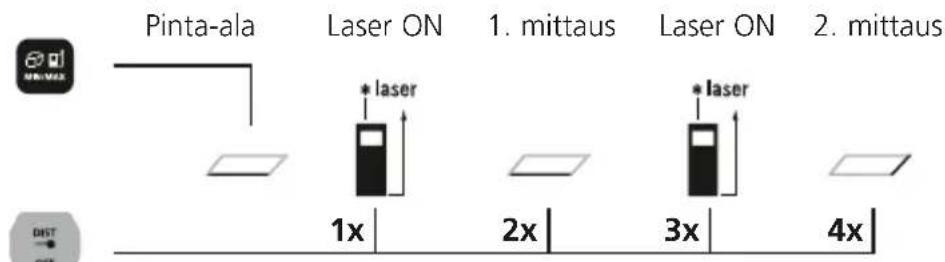

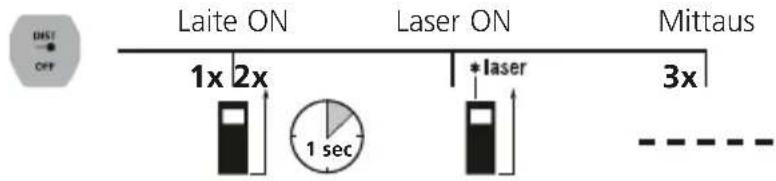

1 sec 2x 3x 4x Mittaustoiminnon vaihto: Pituus Pinta-ala Tilavuus Mittaus Mittaus (Laite ON) min. maks. Pituuden mittaus: Laite ON Laser ON Mittaus 1x 2x 1 sec

1x 2x 6x4x3x 5x Tilavuuksien mittaus: Tilavuus 1. mittaus 2. mittaus 3. mittaus Mittaus min. LC-näytössä on pienin arvo (min) ja tosiarvo. Mittaus maks. LC-näytössä on suurin arvo (maks) ja tosiarvo. Tärkeätä tietää – Lasersäde etenee mitattavaan kohteeseen saakka. Säteen tiellä ei saa olla muita esineitä. – Laite ottaa huomioon ympäröivän lämpötilan. Ennen mittauksen aloittamista anna laitteen sopeutua mittauspaikan lämpötilaan. – Laitetta voi käyttää ulkona vain rajoituksin. Erittäin kirkkaassa auringonvalossa laitetta ei voi käyttää. – Ulkona mitattaessa saattavat sade, sumu ja lumi vaikuttaa mittaustulosta väärentävästi. – Maksimipoikkeama voi olla suurempi kuin 3 mm epäedullisessa mittaustilanteessa, esim. jos laserin vastaanottava pinta heijastaa huonosti. – Matoista, pehmusteista ja verhoista laser ei heijastu parhaalla mahdollisella tavalla. Käytä mittauskohteina sileitä pintoja. – Lasin läpi (ikkunat) mittaaminen saattaa vääristää mittaustuloksen. – Virransäästötoiminto kytkee laitteen automaattisesti tilaan OFF. – Käytä laitteen puhdistamiseen pehmeää kangasta. Laitteeseen ei saa päästä vettä. Mittaus min. / maks.: Mittaus Laser ON Mittaus Lopeta min. / maks. 1x 2x 3x Virheilmoitukset: Err08: Err10: Err11: Err14: Err15: Err16: Err26: Pythagoraan mittavirhe Vaihda paristot Tiedonsiirtovirhe Laskentavirhe Mittausalueen ulkopuolella Vastaanotettu signaali on liian heikko Arvo on mittausalueen ulkopuolella48

• jopa 10 m mittausetäisyys hyvin heijastavalla kohdepinnalla ja huonelämpötilassa. Huonosti heijastavalla kohdepinnalla mittapoikkeama voi olla korkeintaan ± 0,2 mm/m. EY-määräykset ja hävittäminen Laite täyttää kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit. Tämä tuote on sähkölaite. Se on kierrätettävä tai hävitettävä vanhoja sähkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan. Lisätietoja, turvallisuus- yms. ohjeita: http://laserliner.com/info?an=AJJ ** kun maks. 5000 luksia Tekniset tiedot (Tekniset muutokset mahdollisia. 21W09) Tarkkuus (tyypillinen)* ± 2 mm Mittausalue (sisätilassa)** 0,3 m - 40 m Laserluokka 2 / < 1 mW (EN 60825-1:2014/AC:2017) Laserin aallonpituus 515 nm Käyttöympäristö -10°C … 40°C, ilmankosteus maks. 20 … 85% RH, ei kondensoituva, asennuskorkeus maks. 2000 m merenpinnasta Varastointiolosuhteet -20°C … 70°C, ilmankosteus maks. 80% RH Automaattinen virrankatkaisu 30 s laser / 3 min laite Virransaanti 2 x 1,5V LR03 (AAA) Mitat (L x K x S) 40 x 110 x 24 mm Paino (sis. paristot) 90 g

Ohjeet huoltoa ja hoitoa varten Puhdista kaikki osat nihkeällä kankaalla. Älä käytä pesu- tai hankausaineita äläkä liuottimia. Ota paristo(t) pois laitteesta pitkän säilytyksen ajaksi. Säilytä laite puhtaassa ja kuivassa paikassa. Kalibrointi Mittalaite tulisi kalibroida ja testata säännöllisesti sen tarkkuuden ja hyvän toiminnan varmistamiseksi. Kalibrointiväliksi suosittelemme 1 - 2 vuotta. Ota sitä varten tarvittaessa yhteys laitteen jälleenmyyjään tai suoraan UMAREX-LASERLINER-huolto-osastoon.LaserRange-Master Gi4
