GEBRUIKSAANWIJZING LaserRangeMaster Gi4 Laserliner

Laser class 2 / < 1 mW (EN 60825-1:2014/AC:2017) Laser wavelength 515 nm Operating conditions -10°C … 40°C, max. humidity 20 … 85% rH, no condensation, max. working altitude 2000 m above sea level Storage conditions -20°C … 70°C, max. humidity 80% rH Automatic switch-off 30 sec laser / 3 min device Power supply 2 x 1.5V LR03 (AAA) Dimensions (W x H x D) 40 x 110 x 24 mm Weight (incl. batteries) 90 g EU directives and disposal This device complies with all necessary standards for the free movement of goods within the EU. This product is an electric device and must be collected separately for disposal according to the European Directive on waste electrical and electronic equipment. Further safety and supplementary notices at: http://laserliner.com/info?an=AJJ14 Algemene veiligheidsaanwijzingen – Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven speccaties. – De hiernavolgend vermelde personen mogen het apparaat alleen gebruiken onder toezicht van een persoon die voor hun veiligheid verantwoordelijk is of als ze door deze persoon werden geïnstrueerd in het gebruik van het apparaat: – Personen met beperkte fysieke, sensorische of geestelijke vermogens. – Personen die niet over de vereiste kennis / ervaring beschikken om het apparaat te gebruiken. – kinderen (onder 14 jaar) – Het apparaat en het toebehoren zijn geen kinderspeelgoed. – Ombouwwerkzaamheden of veranderingen aan het apparaat zijn niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecicatie te vervallen. – Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen. – Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.

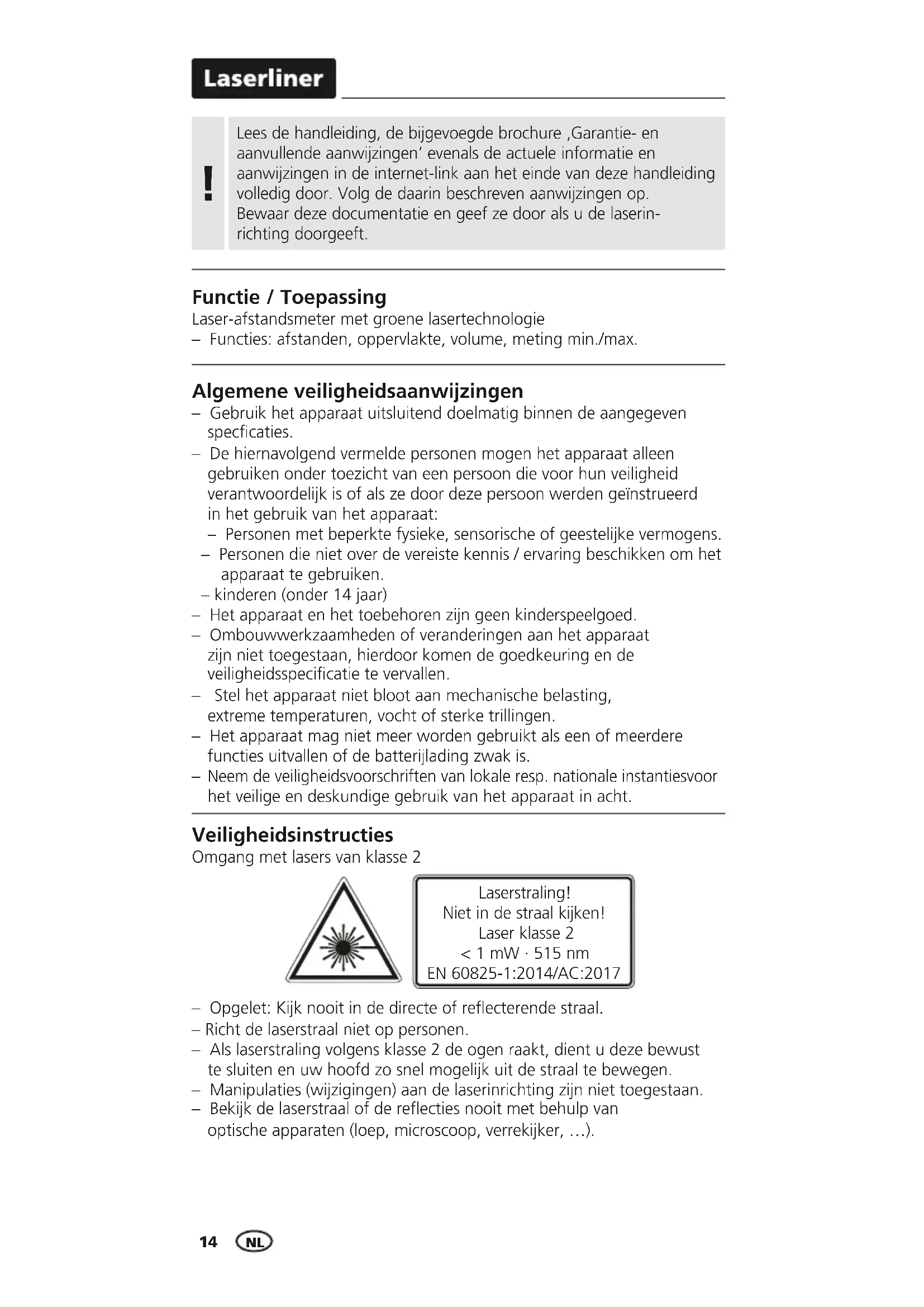

Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht. Laser-afstandsmeter met groene lasertechnologie – Functies: afstanden, oppervlakte, volume, meting min./max. Functie / Toepassing Lees de handleiding, de bijgevoegde brochure ‚Garantie- en aanvullende aanwijzingen‘ evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserin- richting doorgeeft.

– Opgelet: Kijk nooit in de directe of reecterende straal. – Richt de laserstraal niet op personen. – Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel mogelijk uit de straal te bewegen. – Manipulaties (wijzigingen) aan de laserinrichting zijn niet toegestaan. – Bekijk de laserstraal of de reecties nooit met behulp van optische apparaten (loep, microscoop, verrekijker, …). Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017 Veiligheidsinstructies Omgang met lasers van klasse 2LaserRange-Master Gi4

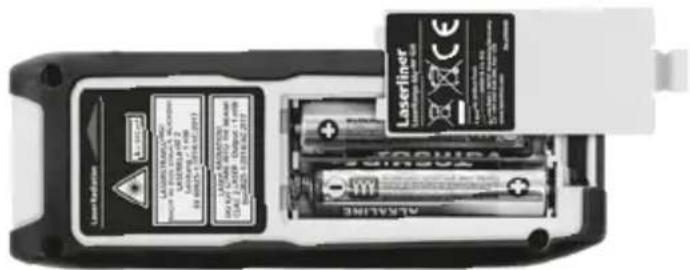

Open het battervakje en plaats de batteren (2 x type AAA) overeen- komstig de installatie symbolen. Let daarb op de juiste polariteit. Batterij plaatsen

– Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU. – Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk. – Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed. Veiligheidsinstructies Omgang met elektromagnetische straling

TOETSENBORD: AAN / Meten / UIT Lengte, oppervlak, volume, meting min./max. Meetniveau (referentie) achter / voor

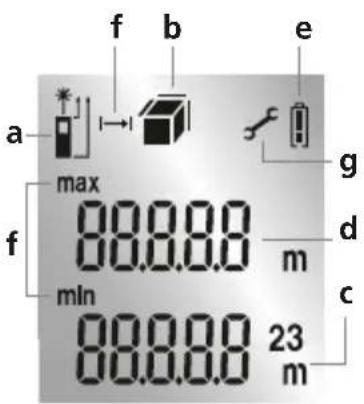

DISPLAY: Meetniveau (referentie) achter / voor Weergave lengte / oppervlak / volume Meetwaarden / meetresultaten eenheid m Tussenwaarden / min-/max-waarde Batterijsymbool Meting min./max. Storing / service vereist

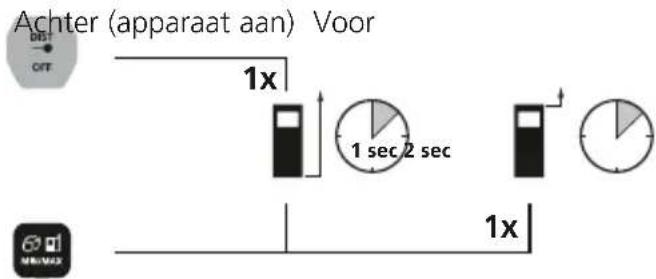

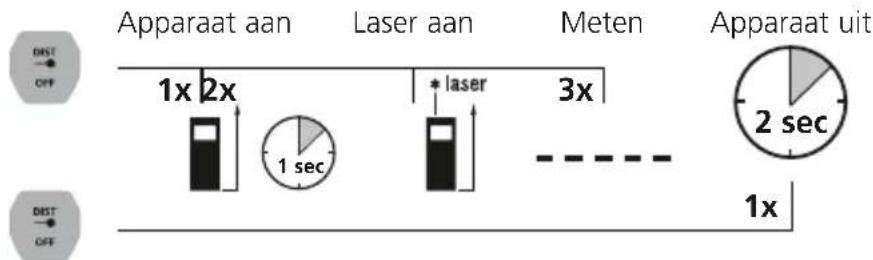

1 sec 2 sec Inschakelen, meten en uitschakelen: Apparaat aan Laser aan Meten Apparaat uit Skift af måleplan (reference): Achter (apparaat aan) Voor

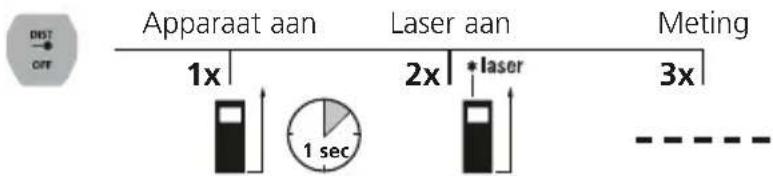

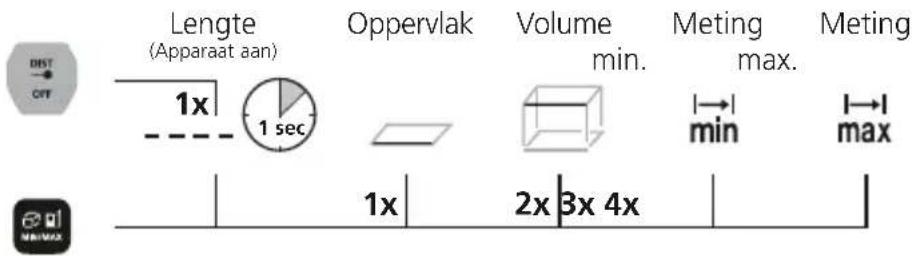

1 sec 2x 3x 4x Meetfunctie omschakelen: Lengte Oppervlak Volume Meting Meting (Apparaat aan) min. max. Lengtemeting: Apparaat aan Laser aan Meting 1x 2x 1 sec

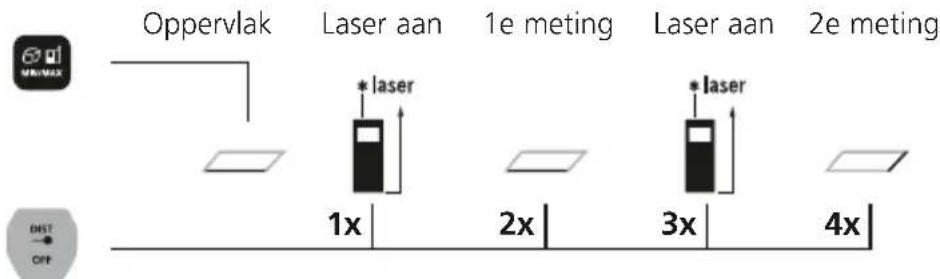

1x 2x 4x3x Oppervlaktemeting: Oppervlak Laser aan 1e meting Laser aan 2e metingLaserRange-Master Gi4

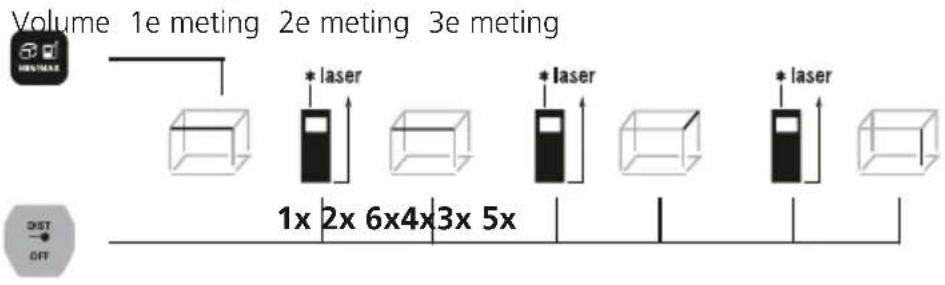

1x 2x 6x4x3x 5x Volumemeting: Volume 1e meting 2e meting 3e meting Meting min. Het LC-display geeft de kleinste waarde (min.) en de actuele waarde aan. Meting max. Het LC-display geeft de grootste waarde (max.) en de actuele waarde aan. Belangrijke opmerkingen – De laser geeft het meetpunt aan tot waar gemeten wordt. De laserstraal mag niet door voorwerpen onderbroken worden. – Bij de meting compenseert het apparaat verschillende ruimte- temperaturen. Houd daarom rekening met een korte aanpassingstijd bij plaatsveranderingen met grote temperatuurverschillen. – Het apparaat kan in het buitenbereik slechts beperkt worden toegepast en kan bij sterke zoninstraling niet worden gebruikt. – Bij metingen in de openlucht kunnen regen, mist en sneeuw de meetresultaten beïnvloeden resp. vervalsen. – Bij ongunstige omstandigheden zoals bijv. slecht reflecterende oppervlakken kan de maximale afwijking meer dan 3 mm bedragen. – Tapijten, kussens of gordijnen reflecteren de laser niet optimaal. Werk dus met gladde oppervlakken.

Bij metingen door glas (ramen) kunnen de meetresultaten worden vervalst. – Een energiebesparingsfunctie schakelt het apparaat automatisch uit. – Reinig het apparaat met een zachte, droge doek. Er mag geen water in de behuizing dringen. Meting min./max.: Meting Laser aan Meting Afsluiten min./max. 1x 2x 3x Foutcode: Err08: Err10: Err11: Err14: Err15: Err16: Err26: Pythagorische meetfout Batterij is bijna leeg Fout tijdens de gegevensoverdracht Berekeningsfout Buiten het meetbereik Ontvangen signaal te zwak Waarde buiten het weergavebereik18 Technische gegevens (Technische veranderingen voorbehouden. 21W09) Nauwkeurigheid (karakteristiek)* ± 2 mm Meetbereik (binnen)** 0,3 m - 40 m Laserklasse 2 / < 1 mW (EN 60825-1:2014/AC:2017) Lasergolflengte 515 nm Werkomstandigheden -10°C … 40°C, luchtvochtigheid max. 20 … 85% rH, niet-condenserend, werkhoogte max. 2000 m boven NAP (Nieuw Amsterdams Peil) Opslagvoorwaarden -20°C … 70°C, luchtvochtigheid max. 80% rH Automatische uitschakeling 30 sec. laser / 3 min. apparaat Stroomverzorging 2 x 1,5V LR03 (AAA) Afmetingen (B x H x D) 40 x 110 x 24 mm Gewicht (incl. batterijen) 90 g ** bij max. 5000 lux

• tot 10 m meetafstand bij goed reflecterend doeloppervlak en bij ruimtetemperatuur. Bij zwak reflecterende doeloppervlakken kan de meetafwijking ± 0,2 mm/m groter worden. EU-bepalingen en afvoer Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU. Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden. Verdere veiligheids- en aanvullende instructies onder: http://laserliner.com/info?an=AJJ Opmerkingen inzake onderhoud en reiniging Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats. Kalibratie Het meettoestel dient regelmatig gekalibreerd en gecontroleerd te worden om de nauwkeurigheid en de functie te waarborgen. Wij adviseren, het toestel om de 1 - 2 jaar te kalibreren. Neem hiervoor zo nodig contact op met uw handelaar of de serviceafdeling van UMAREX-LASERLINER.LaserRange-Master Gi4
