MANUAL DE USUARIO LaserRangeMaster Gi4 Laserliner

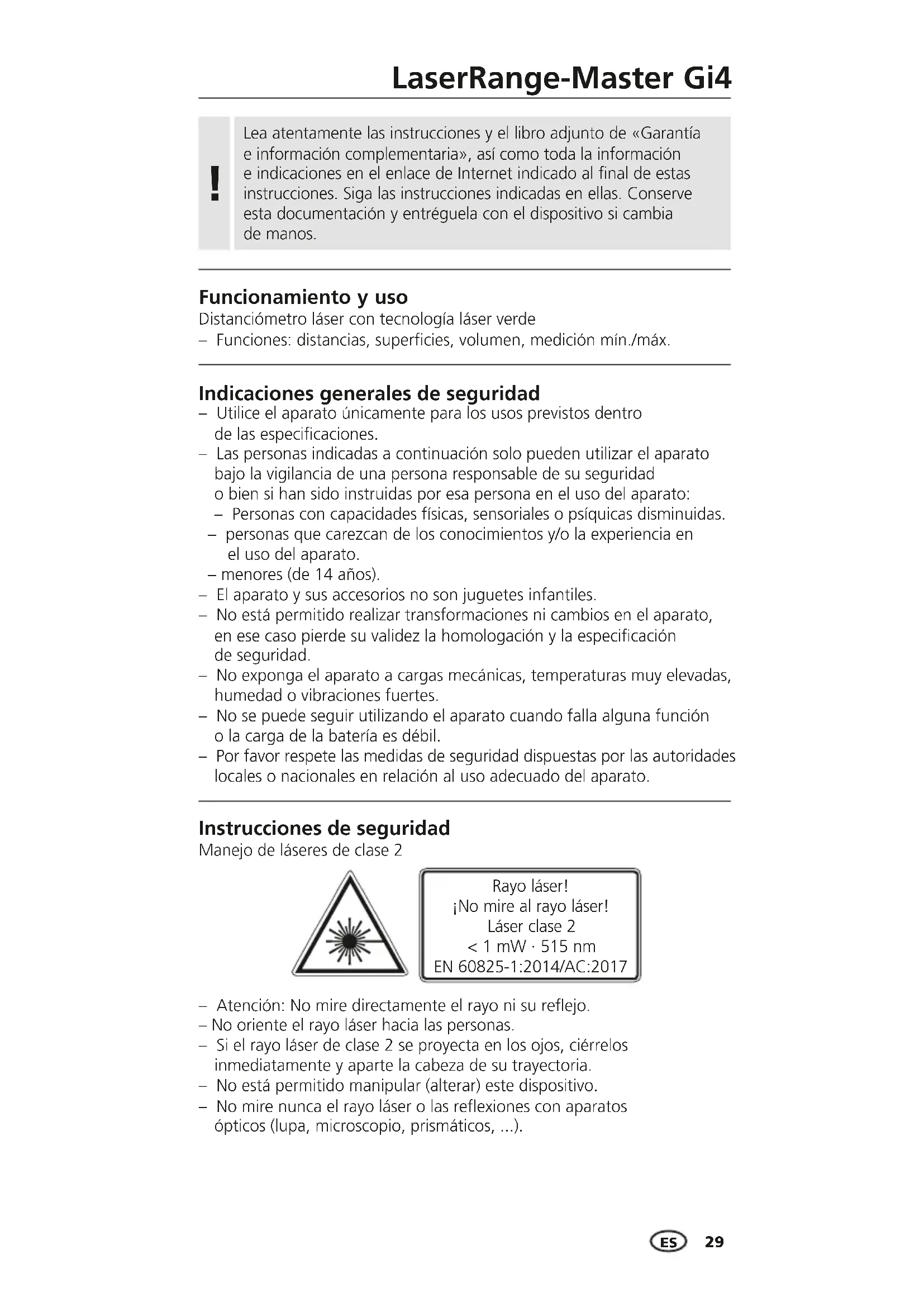

Funcionamiento y uso Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entréguela con el dispositivo si cambia de manos.

Indicaciones generales de seguridad – Utilice el aparato únicamente para los usos previstos dentro de las especicaciones. – Las personas indicadas a continuación solo pueden utilizar el aparato bajo la vigilancia de una persona responsable de su seguridad o bien si han sido instruidas por esa persona en el uso del aparato: – Personas con capacidades físicas, sensoriales o psíquicas disminuidas. – personas que carezcan de los conocimientos y/o la experiencia en el uso del aparato. – menores (de 14 años). – El aparato y sus accesorios no son juguetes infantiles. – No está permitido realizar transformaciones ni cambios en el aparato, en ese caso pierde su validez la homologación y la especicación de seguridad. – No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes. – No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil. – Por favor respete las medidas de seguridad dispuestas por las autoridades locales o nacionales en relación al uso adecuado del aparato. – Atención: No mire directamente el rayo ni su reejo. – No oriente el rayo láser hacia las personas. – Si el rayo láser de clase 2 se proyecta en los ojos, ciérrelos inmediatamente y aparte la cabeza de su trayectoria. – No está permitido manipular (alterar) este dispositivo. – No mire nunca el rayo láser o las reexiones con aparatos ópticos (lupa, microscopio, prismáticos, ...). Instrucciones de seguridad Manejo de láseres de clase 2 Rayo láser! ¡No mire al rayo láser! Láser clase 2 < 1 mW · 515 nm EN 60825-1:2014/AC:2017 Distanciómetro láser con tecnología láser verde – Funciones: distancias, supercies, volumen, medición mín./máx.30 Poner las pilas Abra la caja para pilas e inserte las pilas (2 x Tipo AAA) según los símbolos de instalación. Coloque las pilas en el polo correcto.

– El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva 2014/30/UE de compatibilidad electromagnética (EMC). – Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos. – El uso cerca de altas tensiones o bajo campos electromagnéticos alternos elevados puede mermar la precisión de la medición. Instrucciones de seguridad Manejo de radiación electromagnética

TECLADO: CON / Medir / DES Longitud, Supercie, Volumen, Medición mín./máx. Nivel de medición (Referencia) detrás / delante

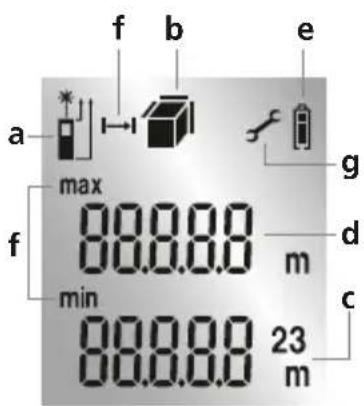

INDICADOR: Nivel de medición (Referencia) detrás / delante Indicación Longitud / Supercie / Volumen Valores de medición / Resultados Unidad m Valores intermedios / Valores mín/máx Símbolo de pilas Medición mín./máx. Error en funcionamiento / Servicio necesario

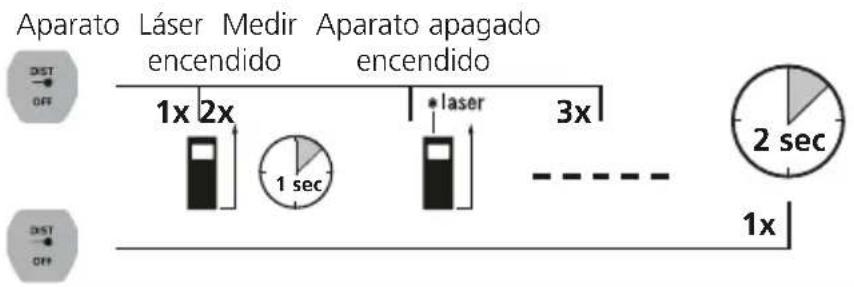

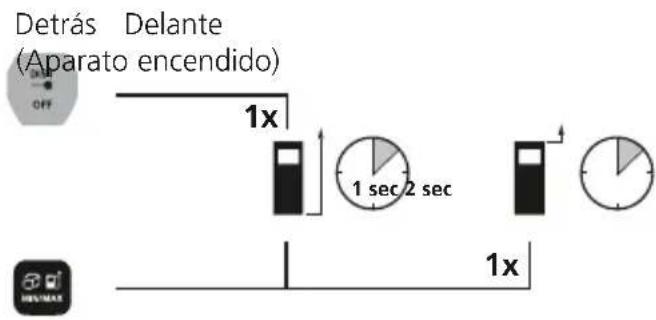

1 sec 2 sec Conectar, medir y desconectar: Aparato Láser Medir Aparato apagado encendido encendido Conmutar nivel de medición (Referencia): Detrás Delante (Aparato encendido)

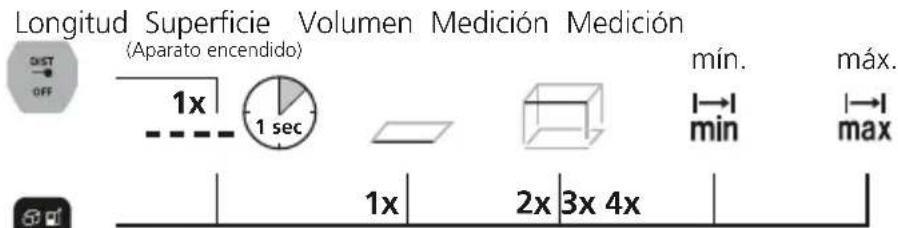

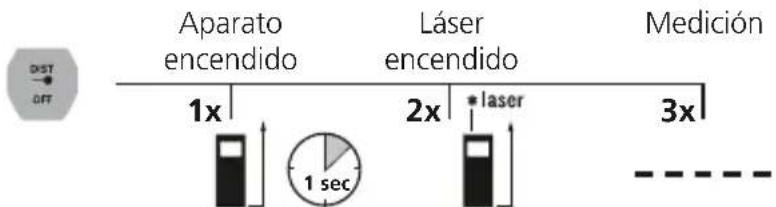

1 sec 2x 3x 4x Conmutar funciones de medición: Longitud Superficie Volumen Medición Medición (Aparato encendido) mín. máx. Medición de longitudes: Aparato Láser Medición encendido encendido 1x 2x 1 sec

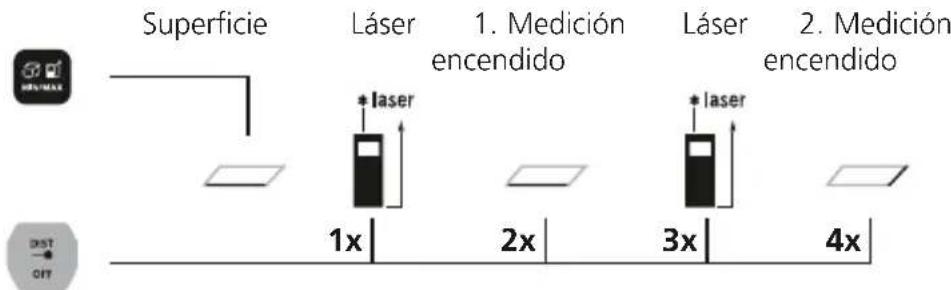

1x 2x 4x3x Medición de superficies: Superficie Láser 1. Medición Láser 2. Medición encendido encendido32

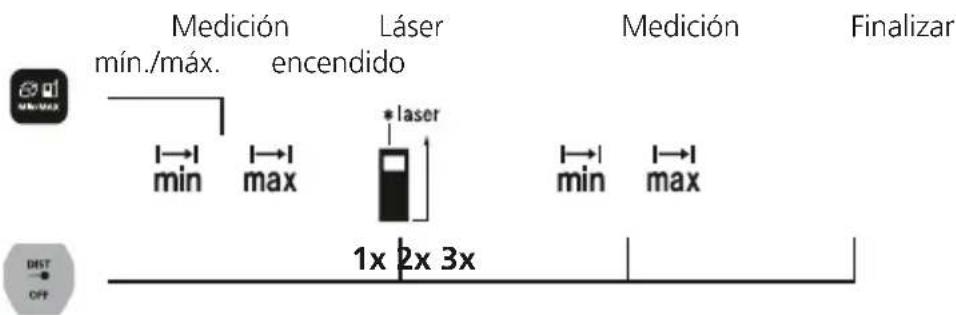

1x 2x 6x4x3x 5x Medición del volumen: Volumen 1. Medición 2. Medición 3. Medición Medición mín./máx.: Medición Láser Medición Finalizar mín./máx. encendido 1x 2x 3x Medición mín. La pantalla LC muestra el valor mínimo (mín.) y el valor actual. Medición máx. La pantalla LC muestra el valor máximo (máx.) y el valor actual. Avisos importantes – El láser indica el punto de medición hasta el que se va a medir. En el rayo láser no deben penetrar objetos. – El aparato compensa diferentes temperaturas ambientales al medir. Por ello considere un tiempo corto de adaptación, al cambiar de lugar con grandes diferencias de temperatura. – El aparato sólo puede usarse limitadamente en exteriores y no puede usarse con fuertes rayos solares. – En mediciones en el exterior la lluvia, la niebla y la nieve pueden influir y falsificar los resultados de medición. – En condiciones desfavorables como p. ej. superficies mal reflectantes la discrepanacia máx. puede ser mayor de 3 mm. – Alfombras, acolchados o cortinas no reflejan el láser óptimamente. Utilice superficies lisas. – En mediciones a través de cristal (ventanas), pueden falsificarse los resultados de medición. – Una función economizante de energía desconecta automáticamente el aparato. – Limpieza con un paño suave. No debe penetrar agua en la caja. Código de errores: Err08: Err10: Err11: Err14: Err15: Err16: Err26: Error de medición pitagórico Cambiar las pilas Error en la transmisión de datos Error de cálculo Fuera de la gama de medición Señal receptora demasiado débil Valor fuera del rango de indicaciónLaserRange-Master Gi4

• Distancia de medición hasta 10 m con superficies reflectantes y a temperatura ambiente. Sobre superficies de baja reflexión, puede aumentar la tolerancia de las mediciones en +/- 0,2 mm/m. Disposiciones europeas y eliminación El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE. Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados. Más información detallada y de seguridad en: http://laserliner.com/info?an=AJJ ** Con un máximo de 5000 lux Datos Técnicos (Salvo modificaciones. 21W09) Precisión (típico)* ± 2 mm Gama de medición interiores** 0,3 m - 40 m Clase de láser 2 / < 1 mW (EN 60825-1:2014/AC:2017) Longitud de onda del láser 515 nm Condiciones de trabajo -10°C … 40°C, humedad del aire máx. 20 … 85% h.r., no condensante, altitud de trabajo máx. 2000 m sobre el nivel del mar (nivel normal cero) Condiciones de almacén -20°C … 70°C, humedad del aire máx. 80% h.r. Apagado automático Láser 30 seg. / aparato 3 min. Alimentación 2 x 1,5V LR03 (AAA) Dimensiones (An x Al x F) 40 x 110 x 24 mm Peso (pilas incluida) 90 g

Indicaciones sobre el mantenimiento y el cuidado Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y disolventes. Retire la/s pila/s para guardar el aparato por un periodo prolongado. Conserve el aparato en un lugar limpio y seco. Calibración El aparato debería ser calibrado y vericado con regularidad para poder garantizar la precisión y el funcionamiento. Se recomienda una periodicidad de calibración 1 a 2 años. Dado el caso, puede ponerse en contacto con su distribuidor especializado o diríjase al Servicio Técnico de UMAREX-LASERLINER.34
