| Τύπος προϊόντος | Ταινιότριβος (τριβείο ταινίας) |
| Μάρκα | Fein |
| Μοντέλο | GRIT GI 100 EF |
| Ταχύτητα χωρίς φορτίο | 3000 σ.α.λ. |
| Στάθμη ηχητικής πίεσης (χωρίς φορτίο) | 81 dB(A) |
| Στάθμη ηχητικής πίεσης (υπό φορτίο) | 91 dB(A) |
| Στάθμη ηχητικής ισχύος (χωρίς φορτίο) | 91 dB(A) |
| Στάθμη ηχητικής ισχύος (υπό φορτίο) | 100 dB(A) |
| Προστασία από υπερφόρτωση | Αυτόματη διακοπή σε περίπτωση υψηλού φορτίου, επανεκκίνηση μετά από ψύξη (περίπου 15 λεπτά) |
| Διακόπτης έκτακτης ανάγκης | Κόκκινο κουμπί διακοπής έκτακτης ανάγκης |
| Διατάξεις ασφαλείας | Προστατευτικό κάλυμμα άνω, μπροστινό κάλυμμα, πλευρικό κάλυμμα, προστασία σπινθήρων, προστατευτική ασπίδα |
| Προβλεπόμενη χρήση | Λείανση και στίλβωση μετάλλων σε προστατευμένο από τις καιρικές συνθήκες χώρο |
| Τακτική συντήρηση | Καθημερινή λίπανση στα σημειωμένα σημεία· καθαρισμός των σχισμών εξαερισμού με πεπιεσμένο αέρα |
| Ανταλλακτικά που μπορούν να αντικατασταθούν από το χρήστη | Ταινία λείανσης, προστατευτική ασπίδα |
| Σύνδεση αναρρόφησης | Σωληνώσεις για αναρρόφηση σκόνης |
| Προσοχή | Θερμή επιφάνεια, υποχρεωτική χρήση προστατευτικού εξοπλισμού (γάντια, γυαλιά, μάσκα, ωτοασπίδες) |
| Εγγύηση | Σύμφωνα με τη νομοθεσία και τη δήλωση εγγύησης του κατασκευαστή |
Συχνές ερωτήσεις - GRIT GI 100 EF Fein
Ερωτήσεις χρηστών για GRIT GI 100 EF Fein
0 ερώτηση για αυτή τη συσκευή. Απαντήστε σε αυτές που γνωρίζετε ή κάντε τη δική σας.
Κάντε μια νέα ερώτηση σχετικά με αυτή τη συσκευή
Κατεβάστε τις οδηγίες για το μύλος σε μορφή PDF δωρεάν! Βρείτε το εγχειρίδιό σας GRIT GI 100 EF - Fein και πάρτε ξανά την ηλεκτρονική σας συσκευή στα χέρια σας. Σε αυτή τη σελίδα δημοσιεύονται όλα τα έγγραφα που απαιτούνται για τη χρήση της συσκευής σας. GRIT GI 100 EF της μάρκας Fein.
ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GRIT GI 100 EF Fein
Το μηχάνημα επιτρέπεται να χρησιμοποιείται μόνο από ειδικευμένο προσωπικό ή από άτομα που έχουν λάβει οδηγίες.
Tilsigtet brug.

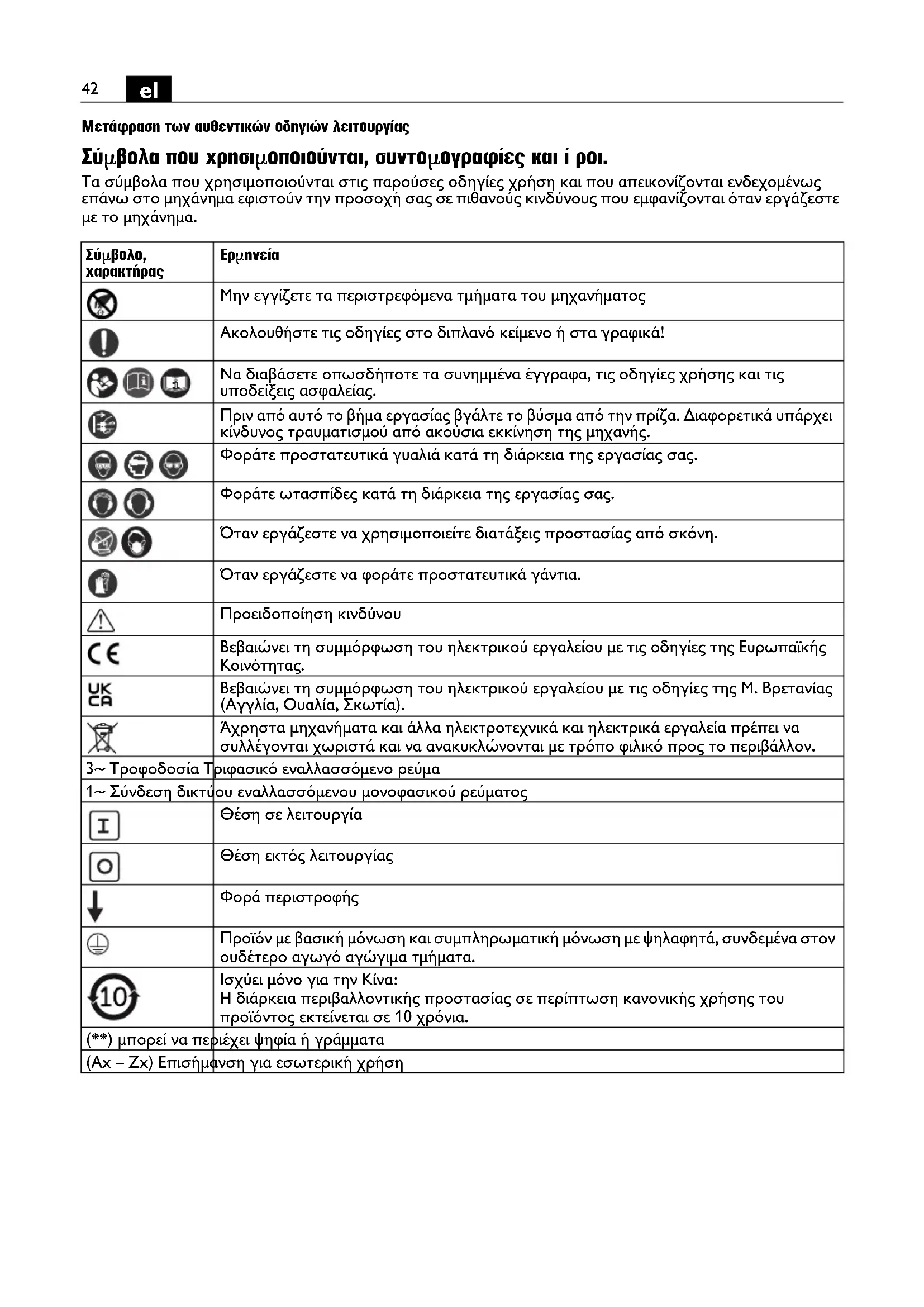

Μετάφραση των αυθεντικών οδηγιών λειτουργίας
Σύμβολα που χρησιμοποιούνται, συντομογραφίες και ί ροι.
Τα σύμβολα που χρησιμοποιούνται στις παρούσες οδηγίες χρήση και που απεικονίζονται ενδεχομένως επάνω στο μηχάνημα εφιστούν την προσοχή σας σε πιθανούς κινδύνους που εμφανίζονται όταν εργάζεστε με το μηχάνημα.
| Σύμβολο,харакτήρας | Ερμηνεία |
 | Μην εγγίζετε τα περιστρεφόμενα τμήματα του μηχανήματος |
 | Ακολουθήστε τις οδηγίες στο διπλανό κείμενο ή στα γραφικά! |
   | Να διαβάσετε οπωσδήποτε τα συνημμένα έγγραφα, τις οδηγίες χρήσης και τις υποδείξεις ασφαλείας. |
 | Πριν από αυτό το βήμα εργασίας βγάλτε το βύσμα από την πρίζα. Διαφορετικά υπάρχει κίνδυνος τραυματισμού από ακούσια εκκίνηση της μηχανής. |
   | Φοράτε προστατευτικά γυαλιά κατά τη διάρκεια της εργασίας σας. |
 | Φοράτε ωτασπίδες κατά τη διάρκεια της εργασίας σας. |
  | Όταν εργάζεστε να χρησιμοποιείτε διατάξεις προστασίας από σκόνη. |
 | Όταν εργάζεστε να φοράτε προστατευτικά γάντια. |
 | Προειδοποίηση κινδύνου |
 | Βεβαιώνει τη συμμόρφωση του ηλεκτρικού εργαλείου με τις οδηγίες της Ευρωπαϊκής Κοινότητας. |
 | Βεβαιώνει τη συμμόρφωση του ηλεκτρικού εργαλείου με τις οδηγίες της Μ. Βρετανίας (Αγγλία, Ουαλία, Σκωτία). |
 | Άχρηστα μηχανήματα και άλλα ηλεκτροτεχνικά και ηλεκτρικά εργαλεία πρέπει να συλλέγονται χωριστά και να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. |
| 3~ Τροφοδοσία Τριφασικό εναλλασσόμενο ρεύμα | |
| 1~ Σύνδεση δικτύου εναλλασσόμενου μονοφασικού ρεύματος | |
 | Θέση σε λειτουργία |
 | Θέση εκτός λειτουργίας |
| [CYE] | Φορά περιστροφής |
 | Προϊόν με βασική μόνωση και συμπληρωματική μόνωση με ψηλαφητά, συνδεμένα στον ουδέτερο αγωγό αγώγιμα τμήματα. |
 | Ισχύει μόνο για την Κίνα:Η διάρκεια περιβαλλοντικής προστασίας σε περίπτωση κανονικής χρήσης του προϊόντος εκτείνεται σε 10 χρόνια. |
| (**) μπορεί να περιέχει ψηφία ή γράμματα | |
| (Ax – Zx) Επισήμανση για εσωτερική χρήση | |
| Χαρακτήρας Διεθνής | μονάδα Εθνική μονάδα | Ερμηνεία | |
| v_0 | m/s m/s Ταχύτητα ταινίας λείανσης | ||
| n | /min, min ^-1 , rpm,r/min | min ^-1 | Αριθμός στροφών χωρίς φορτίο |
| P_1 | W | W | Ονο |
| UV | V Ονομαστική τάση | ||
| f | Hz | Hz | Συχνότητα |
| l_1 | mm | mm | Μήκος ταινίας λείανσης |
| l_2 | mm | mm | Πλάτος ταινίας λείανσης |
| kg | kg | Βάρος σύμφωνα με ΕΡΤΑ-Procedure 01 | |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | Θεμελιώδεις και παράγωγες μονάδες απότο Διεθνές Σύστημα Μονάδων SI. | |
Για την ασφάλειά σας.
Μη χρησιμοποιήσετε αυτό το μηχάνημα πριν διαβάσετε με προσοχή και εννοήσετε τις παρούσες οδηγίες χρήσης
συμπεριλαμβανόμενων των απεικονίσεων, των προδιαγραφών και των κανόνων ασφαλείας.
Να τηρείτε επίσης τις σχετικές εθνικές διατάξεις για την ηλεκτρική ασφάλεια και την εργασιακή ασφάλεια (στη Γερμανία: BGV A2, BGR 500).
Η μη τήρηση των υποδείξεων ασφαλείας στις αναφερόμενες τεκμηριώσεις μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς
Φυλάξετε προσεκτικά τις παρούσες οδηγίες χρήσης για κάθε ενδεχόμενη μελλοντική χρήση και να τις επισυνάπτετε στο μηχάνημα όταν το παραδώσετε σε τρίτους.
Προορισμίς του μηχανήματος.
Μηχάνημα για λείανση μεταλλικών υλικών με τη χρήση εργαλείων και εξαρτημάτων εγκεκριμένων από την Fein σε περιβάλλον προστατευμένο από καιρικές συνθήκες.
Ειδικές υποδείξεις ασφαλείας.
Να φοράτε πάντοτε τη δική σας, ατομική προστατευτική ενδυμασία. Να χρησιμοποιείτε επίσης, ανάλογα με την εκάστοτε εργασία που εκτελείτε, προστατευτικές μάσκες, προστατευτικές διατάξεις ματιών ή προστατευτικά γυαλιά. Αν χρειαστεί, φορέστε και μάσκα προστασίας απί σκίνη, ωτασπίδες, προστατευτικά γάντια ή μια ειδική προστατευτική ποδιά, που θα σας προστατεύει απί τυχί ν εκσφενδονιζί μενα λειαντικά σωματίδια ή θραύσματα υλικού. Τα μάτια πρέπει να προστατεύονται από τυχόν αιωρούμενα σωματίδια που μπορεί να δημιουργηθούν κατά την εκτέλεση των διάφορων εργασιών. Οι αναπνευστικές και οι προστατευτικές μάσκες πρέπει να φιλτράρουν τον αέρα και να συγκρατούν τη σκόνη που
δημιουργείται κατά την εργασία. Σε περίπτωση που θα εκτεθείτε για πολύ χρόνο σε ισχυρό θόρυβο μπορεί να απωλέσετε την ακοή σας.
Όταν εργάζεστε να μην φοράτε φαρδιά ρούκα, κοσμήματα και αν έχετε μακριά μαλλιά να μην τα αφίνετε λυτά. Χαλαρά αντικείμενα μπορούν, παρ' óλες τις προστατευτικές διατάξεις, να εμπλακούν στα περιστρεφόμενα εξαρτήματα και να προκαλέσουν έτσι τραυματισμούς.
Μην χρησιμοποιποσετε φθαρμένες, οκισμένες ή ισχυρά λερωμένες ταινίες λείανοης. Να χειρίζεστε τις ταινίες λείανοης επιμελώς και να τις φυλάγετε/αποθηκεύετε σύμφωνα με τις οδηγίες του κατασκευαστή. Μην διπλώνετε τις ταινίες λείανοης! Οι χαλασμένες ταινίες μπορεί να σκιστούν, να εκσφενδονιστούν και να τραυματίσουν τυχόν παρευρισκόμενα άτομα.
Μη χρησιμοποιήσετε λειαντικές ταινίες ή άλλα εξαρτήματα που δεν έχουν κατασκευαστεί και εγκριθεί ειδικά γί αυτί το μηχάνημα. Η ασφαλής λειτουργία δεν εξασφαλίζεται μόνο και μόνο επειδή μια λειαντική ταινία ή κάποιο άλλο εξάρτημα ταιριάζει στο μηχάνημα.
Να χρησιμοποιείτε πάντοτε τις προστατευτικές διατάξεις που βρίσκονται στο μηχάνημα. Οι προστατευτικές διατάξεις πρέπει να είναι ασφαλώς συναρμολογημένες στο μηχάνημα επειδή μίνο έτοι επιτυγχάνεται η μέγιστη εφικτή ασφάλεια. Οι προστατευτικές διατάξεις προστατεύουν το χρήστη από ανεξέλεγκτα εκσφενδονιζόμενα λειαντικά σωματίδια και από μια ενδεχόμενη ακούσια επαφή με την ταινία λείανσης.
Προσοχή, κίνδυνος πυρκαγιάς και έκρηξης! Όταν λειαίνετε μέταλλα (π.χ. αλουμίνιο ή μαγνήσιο) δημιουργείται σκίνη η οποία μπορεί να είναι εύφλεκτη ή εκρηκτική. Μην χρησιμοποιήσετε το μηκάνημα κοντά σε εύφλεκτα υλικά. Ο σπινθηρισμός μπορεί να αναφλέξει τα υλικά αυτά.
Προσέχετε να μην κινδυνεύουν τυχίν παρευρισκίμενα πρίσω πα απί το σπινθηρισμί. Να απομακρύνετε τυχόν εύφλεκτα υλικά από το γύρω χώρο. Κατά τη λείανση διάφορων υλικών δημιουργείται σπινθηρισμός.
Φροντίζετε, τυχί ν παρευριοκίμενα άτομα να βρίσκονται πάντοτε σε ασφαλή απίσταση απί τον τομέα που εργάζεσθε. Κάθε άτομο που μπαίνει στον τομέα που εργάζεσθε πρέπει να φορά προστατευτική ενδυμασία.
Θραύσματα του υπό κατεργασία τεμαχίου ή σπασμένων εργαλείων μπορεί να εκσφενδονιστούν και να προκαλέσουν τραυματισμούς ακόμη κι εκτός του άμεσου τομέα εργασίας.
Το υπί κατεργασία τεμάχιο πρέπει να ακουμπάει ασφαλώς επάνω στο στήριγμα λείανσης και τον οδηγί. Δεν επιτρέπεται η κατεργασία πολύ μικρών ή λεπτών υπί κατεργασία τεμαχίων. Κίνδυνος τραυματισμού από το εκσφενδονιζόμενο υπό κατεργασία τεμάχιο.
Η επιφάνεια που επεξεργάζεστε μπορεί να γίνει πολύ καυτή. Μην την αγγίζετε με το χέρι.
Μην αγγίξετε ποτέ.την κινούμενη ταινία. Κίνδυνος τραυματισμού.
Σε περιπτώσεις κινδύνου πατήστε αμέσως το πλήκτρο έκτακτης απενεργοποίησης. Το μηχάνημα εξακολουθεί να κινείται για 50 δευτερόλεπτα.
Να καθαρίζετε τακτικά τις σχισμές αερισμού του μηχανήματος. Ο ανεμιοτήρας του κινητήρα αναρροφά σκίνη. Αυτό μπορεί, σε περίπτωση, μεγάλης συσσώρευσης σκόνης να προκαλέσει ηλεκτρικούς κινδύνους.
Να δίνετε προσοχή στην ασφαλή και οριζί ντια τοποθέτηση του μηχανήματος. Όταν το μηχάνημα γείρει κατά τη διάρκεια της λειτουργίας μπορεί να προκαλέσει σοβαρούς τραυματισμούς.
Το φις του μηχανήματος πρέπει να συναρμολογηθεί μί νο απί έναν ειδικί ηλεκτρολίγο. Ο προστατευτικός αγωγός της πρίζας πρέπει να είναι συνδεδεμένος με την προστατευτική γείωση του ηλεκτρικού δικτύου.
Να βγάζετε το φις απί την πρίζα πριν απί κάθε εργασία συντήρησης και επισκευής! Η ακούσια εκκίνηση του μηχανήματος μπορεί να οδηγήσεις σε σοβαρούς τραυματισμούς.
Na δίνετε το μηχάνημα τακτικά για έλεγχο της ασφαλούς λειτουργία του σύμφωνα με τις αντίστοιχες νομικές διατάξεις. Μη ελεγμένα μηχανήματα μπορεί να προκαλέσουν σοβαρούς τραυματισμούς!
Πριν την πρώτη εκκίνηση βεβαιωθείτε ίτι ο κινητήρας περιοτρέφεται κανονικά. Όταν ο κινητήρας περιοτρέφεται με εσφαλμένη φορά το υπό κατεργασία τεμάχιο μπορεί να εκσφενδονιστεί και να οδηγήσει σε ατυχήματα. Η φορά περιοτροφής του κινητήρα πρέπει να αλλαχτεί μόνο από έναν ειδικό ηλεκτρολόγο.
Όταν το μηχάνημα τίθεται σε λειτουργία δεν πρέπει να βρίοκεστε ποτέ ούτε εσείς ούτε άλλα άτομα άμεσα δίπλα στην ταινία λείανοης. Η ταινία λείανοης μπορεί να κοπεί και να προκαλέσει σοβαρούς τραυματισμούς.
Αντιμετώπιση επικίνδυνων σκονών
Όταν αφαιρείτε υλικό μ' αυτό το εξάρτημα δημιουργείται σκόνη η οποία μπορεί να είναι επικίνδυνη.
Το άγγιγμα και η εισπνοή σκόνης από διάφορα υλικά, π. χ. από αμίαντο και αμιαντούχα υλικά, από μολυβδομπογιές, από μέταλλα κι από μερικά είδη
ξύλων, από ορυκτά υλικά καθώς και το άγγιγμα και η εισπνοή σωματιδίων από πυριτικά άλατα υλικών που περιέχουν πετρώματα, διαλυτών χρωμάτων, ξυλοπροστατευτικών, Antifouling για θαλάσσια οχήματα, μπορεί να προκαλέσουν αλλεργικές αντιδράσεις και/ή ασθένειες των αναπνευστικών οδών, καρκίνο ή/και βλάβη της γεννητικότητας. Ο κίνδυνος από την εισπνοή σκόνης εξαρτάται από την εκάστοτε έκθεση σ' αυτήν. Να χρησιμοποιείτε αναρρόφηση κατάλληλη για την εκάστοτε δημιουργουμένη σκόνη, να φοράτε επίσης έναν κατάλληλο προσωπικό προστατευτικό εξοπλισμό και να φροντίζετε για τον καλό αερισμό του χώρου εργασίας. Να αναθέτετε την κατεργασία αμιαντουχων υλικών πάντοτε σε ειδικώς εκπαιδευμένα άτομα.
Η σκόνη από ξύλα και ελαφρά μέταλλα, καυτά μίγματα από λειαντική σκόνη και χημικές ουσίες μπορούν, υπό δυσμενείς συνθήκες, να autoαναφλεχθούν και να εκραγούν. Να αποφεύγετε τη δημιουργία σπινθηρισμού με φορά προς το δοχείο σκόνης καθώς και την υπερθέρμανση του ηλεκτρικού εργαλείου και των υπό λείανση αντικειμένων, να αδειάζετε τακτικά το δοχείο σκόνης, να τηρείτε τις υποδείξεις κατεργασίας του παραγωγού του υλικού καθώς και τις διατάξεις που ισχύουν στη χώρα σας για τα υπό κατεργασία υλικά.
Στα γρήγορα:
1 Βίδα τριγωνικού αστέρα, ρύθμιση διαδρομής ταινίας
2 Προστατευτικό καπάκι, επάνω
3 Bída ρύθμισης, στήριγμα λείανοης
4 Βίδα τριγωνικού αστέρα, προστατευτικό καπάκι επάνω
5 Αναστολέας
6 Πεταλούδες, φλογοπαγίδα
7 Προστασία από σπινθηρισμό
8 Στήριγμα λείανσης
9 Bída για στήριγμα λείανσης
10 Віба триүшvikоў аστέρα, проστατευτικό капáкі μπροστά
11 Μοχλός σύσφιξης
12 Πλήκτρο έκτακτης απενεργοποίησης
13 Σχισμές αερισμού
14 Διακόπτης ON/OFF
15 Δίσκος επαφής
16 Επιφάνεια για επίπεδη λείανση
17 Δίσκος κίνησης
18 Πλευρικό καπάκι
19 Bída για πλευρικό καπάκι
20 Στόμιο για την αναρρόφηση σκόνης
21 Πινακίδα υποδείξεων
22 Βίδες στερέωσης κάτω σκελετού, πάγκος εργασίας
23 Bída triywnikoú aστέρα, πάνω κάλυμμα και πλευρικό κάλυμμα
Οδηγίες συναρμολί γησης (Εικί να 6).
Στερεώστε το μηχάνημα πάνω στον κάτω σκελετό GIXS ή GIXBE (βλέπε οδηγίες συναρμολόγησης) ή πάνω σε έναν πάγκο εργασίας με τις ανάλογες βίδες (22).
Στερεώστε τον κάτω σκελετό ή τον πάγκο εργασίας στο πάτωμα συνδέοντας κατάλληλα με βίδες ή και βύσματα.
Όλα τα μέσα στερέωσης πρέπει να αντέχουν στις δυνάμεις που προκύπτουν κατά την εργασία.
Η εσφαλμένη συναρμολόγηση μπορεί να επιφέρει την ανατροπή του κάτω σκελετού ή του πάγκου εργασίας ή την απόσπαση του μηχανήματος από αυτά τα τμήματα κατά την εργασία με αποτέλεσμα σοβαρά ατυχήματα.
Ηλεκτρική σύνδεση.
Η σύνδεση στους χώρους του χρήστη πρέπει να διεξαχθεί από έναν ειδικό ηλεκτρολόγο.
Δώστε προσοχή στην τάση δικτύου. Η τάση δικτύου και η συχνότητα πρέπει να ταυτίζονται με τα αντίστοιχα στοιχεία επάνω στην πινακίδα του κατασκευαστή του μηχανήματος.
Πριν την πρώτη εκκίνηση ελέγξτε τη φορά περιστροφής του κινητήρα. Η φορά περιστροφής του κινητήρα πρέπει να αλλαχτεί μόνο από έναν ειδικό ηλεκτρολόγο.
Ρυθμίσεις.
Να βγάζετε το φις απί την πρίζα πριν απί κάθε εργασία στο μηχάνημα.
Ρύθμιση προφυλακτήρα σπινθηρισμού (7).
Χαλαρώστε τις δύο φτερωτές βίδες (6) και ρυθμίστε τη φλογοπαγίδα (7), έτσι ώστε η ταινία τροχίσματος να καλύπτεται όσο το δυνατό.
Σφίξτε πάλι τις δύο φτερωτές βίδες.
Ρύθμιση του στηρίγματος λείανσης (8) (Εικί να 1).
Λύστε τη βίδα τριγωνικού αστέρα (9) και ρυθμίστε το διάκενο της σχισμής για max. 2 mm.
Σφίξτε πάλι καλά τη βίδα τριγωνικού αστέρα.
Ρύθμιση του στηρίγματος επίπεδης λείανοης (16).
Κατά την επίπεδη λείανση το στήριγμα λείανσης πρέπει (16) να έχει παράλληλη κατεύθυνση προς την ταινία τροχίσματος και να την αγγίζει σε όλη την επιφάνεια.
Χαλαρώστε τις βίδες (4)/(10)/(23) και αφαιρέστε το πάνω και μπροστινό προστατευτικό καπάκι.
Χαλαρώστε τη βίδα (19)/(23) και κατεβάστε το πλευρικό κάλυμμα18) κάτω.
Ξεσφίξτε τις βίδες (3) και ρυθμίστε το φάρδος διάκενου μεταξύ αναστολέα (5) και στηρίγματος επίπεδης λείανσης (16). Το διάκενο δεν πρέπει να υπερβαίνει το πολύ 2 mm! (Εικόνα 2)
Σφίξτε πάλι τις βίδες ρύθμισης (3).
Κλείστε το πλευρικό κάλυμμα (18) και σφίξτε πάλι τη βίδα (19)/(23).
Τοποθετήστε πάλι το μπροστινό και πλευρικό προστατευτικό καπάκι και σφίξτε πάλι τις βίδες (4)/(10).
Ρύθμιση της κίννσης της ταινίας.
Θέστε το μηχάνημα μόνο για λίγο σε λειτουργία και ελέγξτε την κίνηση της ταινίας.
Ρυθμίστε την κίνηση της ταινίας με τη βίδα τριγωνικού αστέρα (1) στη μέση, όταν η ταινία λείανσης
αποκλίνει προς τα δεξιά ή τα αριστερά.
Σε περίπτωση που δεν θα μπορέσετε να ρυθμίσετε την κίνηση της ταινίας στη μέση:
Καθαρίστε τον τροχό κίνησης (17) και τον τροχό επαφής (15) με πεπιεσμένο αέρα.
Ελέγξτε τον τροχό κίνησης και τον τροχό επαφής μήπως παρουσιάζουν ζημιές, παραμορφώσεις και φθορές. Τυχόν χαλασμένα εξαρτήματα πρέπει να αντικαθίστανται αμέσως!
Αντικατάσταση της λειαντικής ταινίας.
Να βγάζετε το φις απί την πρίζα πριν απί κάθε εργασία στο μηχάνημα.
Χαλαρώστε τη βίδα (19)/(23) και κατεβάστε το πλευρικό κάλυμμα18) κάτω.
Μετακινήστε το μοχλό (11) προς τα πάνω για να μειώσετε την πίεση στη διάταξη σύσφιξης.
Αφαιρέστε την παλιά ταινία λείανσης.
Πριν τοποθετήσετε την
καινούργια λειαντική ταινία, δώστε προσοχή στην κατεύθυνσης κίνησης που αναφέρεται στην πίσω πλευρά της ταινίας! Πρέπει να ταυτίζεται με τη φορά περιστροφής του τροχού μετάδοσης κίνησης.
Θέστε την ταινία λείανσης ταυτόχρονα επάνω στον τροχό κίνησης (17) και τον τροχό επαφής (15).
Μετακινήστε το μοχλό (11) προς τα κάτω για να σφίξετε την λειαντική ταινία.
Κλείστε το πλευρικό κάλυμμα (18) και σφίξτε πάλι τη βίδα (19)/(23) .
Ελέγξτε το διάκενο του στηρίγματος λείανσης.
Θέστε το μηχάνημα σε λειτουργία και ρυθμίστε την κίνηση της ταινίας.
Οδηγίες λειτουργίες.
Ενεργοποίηση:
Απασφαλίστε και σηκώστε το πλήκτρο έκτακτης απενεργοποίησης (12). Πιέστε το πλήκτρο «Ι» (14).
Απενεργοποίηση:
Σηκώστε το πλήκτρο έκτακτης απενεργοποίησης (12). Πιέστε το πλήκτρο «0» (14).
Το μηχάνημα συνεχίζει να κινείται για 50 δευτερόλεπτα μετα τη θέση του σε λειτουργία.
Πλήκτρο έκτακτης απενεργοποίησης:
Σε περιπτώσεις κινδύνου πιέστε το κόκκινο πλήκτρο έκτακτης απενεργοποίησης για να απενεργοποιήσετε το μηχάνημα.
Ασφάλεια υπερφί ρτωσης.
Το μηχάνημα διακόπτει τη λειτουργία του όταν υπερφορτωθεί για ένα σχετικά μεγαλο χρονικό διάστημα. Το μηχάνημα είναι πάλι έτοιμο για λειτουργία μετά από περίπου 15 λεπτά.
Λείανοη επαφής (Εικίνες 3+4).
Βεβαιωθείτε ότι η βίδα τριγωνικού αστέρα (9) είναι καλά σφιγμένη.
Βεβαιωθείτε ότι το πάνω προστατευτικό καπάκι (2) είναι ασφαλισμένο με τη βίδα τριγωνικού αστέρα (4)/(23) και το πλευρικό κάλυμμα (18) είναι κλειστό Ελέγξτε το διάκενο του στηρίγματος λείανσης. Ελέγξτε τη θέση του στηρίγματος επίπεδης λείανσης (16). Οι βίδες (3) πρέπει να βρίσκονται στην κάτω θέση.
Ελέγξτε αν προφυλακτήρας σπινθηρισμού (7) είναι ρυθμισμένος σωστά και καλά σφιγμένος.
Θέστε το μηχάνημα σε λειτουργία και ελέγξτε την κίνηση της ταινίας.
Τοποθετήστε το υπό κατεργασία τεμάχιο σταθερά επάνω στο στήριγμα λείανσης.
Na odηγείτε το υπό κατεργασία τεμάχιο και με τα δυο σας χέρια ή χρησιμοποιήστε μια κατάλληλη διάταξη.
Επίπεδη λείανση (Εικίνα 5)
Χαλαρώστε τις βίδες τριγωνικού αστέρα (4)/(23) και αφαιρέστε το πάνω προστατευτικό καπάκι (2).
Βεβαιωθείτε ότι το διάκενο έχει ρυθμιστεί σωστά. (Εικόνα 2)
Θέστε το μηχάνημα σε λειτουργία και ελέγξτε την κίνηση της ταινίας.
Οδηγήστε το προς επεξεργασία τεμάχιο και με τα δύο χέρια και μετά την επεξεργασία τραβήξτε το προς τα πάνω.
Διάταξη αναρρίφηση ζ
Συνιστούμε τη χρήση της διάταξης αναρρόφησης. Το μηχάνημα μπορεί να συνδεθεί σε μια διάταξη αναρρόφησης μέσω του στηρίγματος (20).
Θί ρυβοι Τιμές εκπομπής.
Χωρίς φορτίο Λείανση
Στάθμη ακουστικής
πίεσης μετρημένη
σύμφωνα με την
καμπύλη Α στη θέση
εργασίας L_pA (δεξ. 20
μPa), σε ντέσιμπέλ 81 91
Ανασφάλεια K_pA σε
ντεσιμπέλ 4 4
Στάθμη ακουστικής
ισχύος μετρημένη
σύμφωνα με την
καμπύλη Α L _wA (δε
Ανασφάλεια K_wA , σε
ντεσιμπέλ
2,5
2,5
Χωρίς φορτίο Λείανση
Συνθήκες λειτουργίας
| Αριθ. στροφών (/min) | 3 000 | 3 000 |
| Υλικό | - | ST 37 |
| Διαστάσεις | - | 8 x 40 |
| Ταινία λείανσης | - | GRIT by Fein 36Z |
ΠΑΡΑΤΗΡΗΣΗ: Το άθροισμα που απορρέει από τη μετρηθείσα τιμή καθώς και η αντίστοιχη ανασφάλεια αποτελούν το ανώτατο όριο των τιμών που μπορεί να εμφανιστούν κατά τη διεξαγωγή των μετρήσεων.
Φοράτε ωτασπίδες!
Υπολογισμός τιμών μέτρησης σύμφωνα με το πρότυπο προϊόντος (βλέπε τελευταία σελίδα αυτών των οδηγιών λειτουργίας).
Συντήρηση και Service.
Η συντήρηση/Η επισκευή επιτρέπεται επιτρέπεται να διεξαχθεί μόνο από έναν ειδικό τεχνίτη/μια ειδική τεχνίτρια.
Για τη συντήρηση/την επισκευή σας συνιστάμε το Service της FEIN, τα εξουσιοδοτημένα συνεργεία της FEIN και τις συμβαλλόμενες αντιπροσωπείες της FEIN.
Προϊόντα που ήρθαν σε επαφή με αμίαντο, δεν επιτρέπεται να δοθούν για επισκευή. Απορρίπτετε τα προϊόντα που έχουν μολυνθεί με αμίαντο σύμφωνα με τις ισχύουσες διατάξεις στη χώρα σας για την απόρριψη αποβλήτων που περιέχουν αμίαντο.
Σε περίπτωση που το καλώδιο σύνδεσης του ηλεκτρικού εργαλείου υποστεί φθορά, πρέπει να αντικατασταθεί από τον κατασκευαστή ή τον αντιπρόσωπό του.
Τα autokóλλητα και οι προειδοποιητικές υποδείξεις που βρίσκονται επάνω στο μηχάνημα πρέπει να αντικαθίστανται όταν ξεθωριάσουν η/και φθαρούν.
Τον τρέχοντα κατάλογο ανταλλακτικών γι' autó το ηλεκτρικό εργαλείο θα βρείτε στην ηλεκτρονική σελίδα www.fein.com.
Na χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.
Να εκτελείτε τακτικά τις εξής εργασίες συντήρησης:
Να καθαρίζετε με πεπιεσμένο αέρα τις σχισμές αερισμού (13) στο περίβλημα του κινητήρα καθώς και τις άλλες υποδεικνυόμενες θέσεις ε πινακίδα υποδείξεων (21)).
Na λαδώνετε καθημερινά το μηχάνημα στις υποδεικνυόμενες θέσεις (βλέπε πινακίδα υποδείξεων (21)).
Ελέγχετε σε κάθε αντικατάσταση της λειαντικής ταινίας την κινητήρια τροχαλία (17) και το δίσκο επαφής (15) από άποψη φθοράς και ελαττωμάτων. Μεριμνήστε για να σας αντικαταστήσουν τα φθαρμένα μέρη.
Αν χρειαστεί, μπορείτε να αντικαταστήσετε οι ίδιοι τα παρακάτω εξαρτήματα: Λειαντική ταινία, φλογοπαγίδα
Εγγύηση.
Η εγγύηση για το προϊόν ισχύει σύμφωνα με τις νομικές διατάξεις της χώρας στην οποία κυκλοφορεί. Εκτός αυτού η FEIN σας παρέχει και μια επί πλέον εγγύηση, ανάλογα με την εκάστοτε δήλωση κατασκευαστή της FEIN.
Στη συσκευασία του μηχανήματός σας μπορεί να περιέχεται μόνο ένα τμήμα των εξαρτημάτων που περιγράφονται ή απεικονίζονται σ' αυτές τις οδηγίες χρήσης.
Δήλωση συμμίρφωσης.
Η δήλωση συμμίρφωσης CE ισχύει μόνο για τις χώρες της Ευρωπαϊκής Ένωσης και της ομάδας EZES (Ευρωπαϊκή Ζώνη Ελεύθερων Συναλλαγών) και μόνο για προϊόντα που προορίζονται για την αγορά της EE ή της EZES. Μετά τη διάθεση του προϊόντος στην αγορά της EE, το σήμα UKCA παύει να ισχύει. Η δήλωση UKCA ισχύει μόνο για την βρετανική αγορά (Αγγλία, Ουαλία και Σκωτία) και μόνο για προϊόντα που προορίζονται για τη βρετανική αγορά. Μετά τη διάθεση του προϊόντος στην βρετανική αγορά, το σήμα CE παύει να ισχύει.
Η εταιρία FEIN δηλώνει με αποκλειστική ευθύνη της ότι αυτό το προϊόν ανταποκρίνεται πλήρως στους σχετικούς κανονισμούς που αναφέρονται στην τελευταία σελίδα αυτών των οδηγιών χρήσης.
Τεχνικά έγγραφα από:
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwäbisch Gmünd-Bargau, Germany
Προστασία του περιβάλλοντος, απίου ροη.
Οι συσκευασίες, όπως και τα άχρηστα μηχανήματα και εξαρτήματα πρέπει να αποσύρονται με τρόπο φιλικό προς το περιβάλλον.
Διαγράμματα σύνδεσης.
Τύπος GI100 Σελίδα 182
Τύπος GI100 EF Σελίδα 183
Τύπος GI1002V Σελίδα 184
