| 产品类型 | 带式砂光机 |
| 品牌 | Fein |
| 型号 | GRIT GI 100 EF |
| 空载转速 | 3000 转/分钟 |
| 声压级（空载） | 81 dB(A) |
| 声压级（负载） | 91 dB(A) |
| 声功率级（空载） | 91 dB(A) |
| 声功率级（负载） | 100 dB(A) |
| 过载保护 | 在重负荷时自动关闭，冷却后重启（约15分钟） |
| 紧急停止 | 红色紧急停止按钮 |
| 安全装置 | 顶部防护罩，前罩，侧罩，火花防护，防护屏 |
| 用途 | 金属的抛光和打磨，需避雨 |
| 定期维护 | 每天在指定点润滑；用压缩空气清洁通风槽 |
| 用户可更换零件 | 砂带，防护屏 |
| 吸尘接口 | 吸尘管 |
| 注意 | 表面高温，必须佩戴防护装备（手套、护目镜、口罩、听力保护） |
| 保修 | 符合法律规定和制造商保修声明 |
常见问题 - GRIT GI 100 EF Fein
用户关于以下问题的提问 GRIT GI 100 EF Fein
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 研磨机 免费PDF格式！查找您的手册 GRIT GI 100 EF - Fein 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 GRIT GI 100 EF 品牌 Fein.
用户手册 GRIT GI 100 EF Fein
机器只能由专业人员或受过指导的人员操作。
zh (CK)
預期用途。
機器只能由專業人員或受過指導的人員操作。
ko
사용 목적.

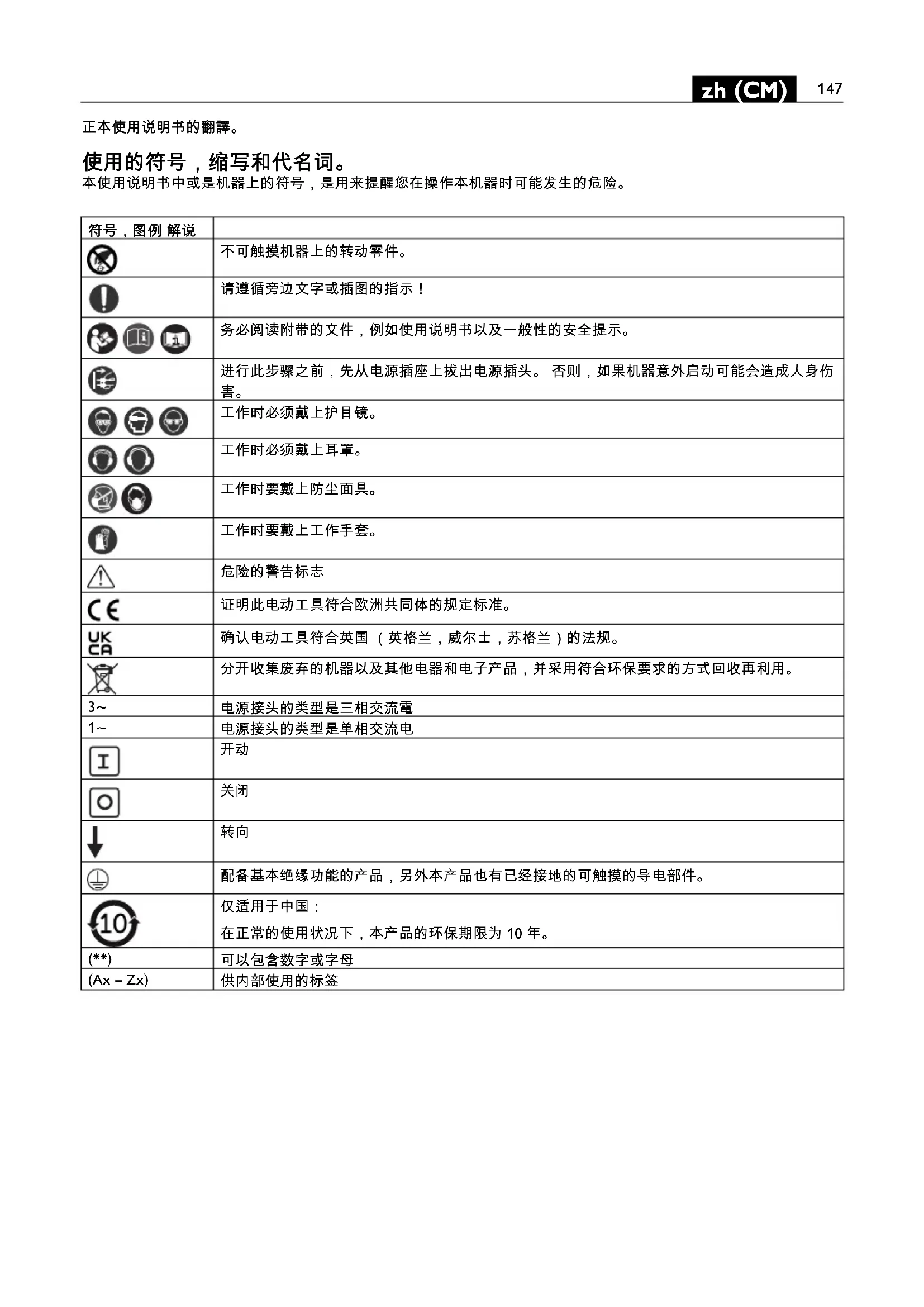

本使用说明书中或是机器上的符号，是用来提醒您在操作本机器时可能发生的危险。
| 符号,图例解说 | |
 | 不可触摸机器上的转动零件。 |
 | 请遵循旁边文字或插图的指示! |
 | 务必阅读附带的文件,例如使用说明书以及一般性的安全提示。 |
 | 进行此步骤之前,先从电源插座上拔出电源插头。否则,如果机器意外启动可能会造成人身伤害。 |
 | 工作时必须戴上护目镜。 |
 | 工作时必须戴上耳罩。 |
 | 工作时要戴上防尘面具。 |
 | 工作时要戴上工作手套。 |
 | 危险的警告标志 |
 | 证明此电动工具符合欧洲共同体的规定标准。 |
 | 确认电动工具符合英国(英格兰,威尔士,苏格兰)的法规。 |
 | 分开收集废弃的机器以及其他电器和电子产品,并采用符合环保要求的方式回收再利用。 |
 | 电源接头的类型是三相交流電 |
 | 电源接头的类型是单相交流电 |
 | 开动 |
 | 关闭 |
 | 转向 |
 | 配备基本绝缘功能的产品,另外本产品也有已经接地的可触摸的导电部件。 |
 | 仅适用于中国:在正常的使用状况下,本产品的环保期限为10年。 |
 | 可以包含数字或字母 |
 | 供内部使用的标签 |
| 符号 国际通用单位 本 | 国使用单位 解说 | ||
| v_0 | m/s | 米 / 秒 砂带转速 | |
| n | /min, min ^-1 , rpm,r/min | / 分钟 无负载转速 | |
| P_1 | W | 瓦 输入功率 | |
| U | V | 伏 额定电压 | |
| f | Hz | 赫兹 频率 | |
| I_1 | mm | 毫米 砂带长度 | |
| I_2 | mm | 毫米 砂带宽度 | |
| kg | 公斤 重量符合 EPTA-Procedure 01 的规定 | ||
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | 米, 秒, 公斤, 安培, 毫米, 伏特, 瓦, 赫兹, 牛顿, 摄氏, 分贝, 分, 米 / 秒 ^2 | 国际性单位系统 SI 中的标准单位和引用单位。 | |
有关您的安全。
尚未测底阅读并完全了解本使用说明书（包括图片，规格和安全规则等），不可以操作本机器。
此外，还要注意各国关于电气安全和工作意外防护的法规（在德国是：BGV A2?BGR500）。
忽略了上述文件中的安全提示，可能会导致触电，火灾和 / 或严重伤害。
保存好本使用说明书以方便日后查阅。赠送或出售机器时，也要转交本说明书。
机器的用途。
本机器如果安装了FEIN许可的砂带和附件，便可以在能够遮蔽风雨的工作场所研磨金属材料。
特殊的安全指示。
戴上防护用品。根据适用情况，使用面罩，安全护目镜或安全眼镜。适用时，戴上防尘面具，听力保护器，手套和能挡小磨料或工件碎片的工作围裙。眼防护罩必须挡住各种操作产生的飞屑。防尘面具或口罩必须能够过滤操作产生的颗粒。长期暴露在高强度噪音中会引起失聪。
工作时不可以穿着宽松的衣物，不可以戴首饰并且要绑好长发。即使已经穿戴好保护装备，松动的物件仍然可能被卷入转动的机件中并造成伤害。
小心使用砂带并遵循制造商的指示存放砂带。不可以摺叠砂带。使用损坏的砂带可能会造成撕裂及飞脱伤害旁人。
不要使用，未经制造商认可或专门设计的砂带及其他配件。操作安全，不单单取决于砂带或配件是否适合机器。
务必使用机器上的安全装置。安全装置必须牢固地安装在机器上，如此才能够发挥有效的保护功能。保护装置必须能够保护操作者免被飞行的磨料颗粒击伤，并且不会意外接触砂带。
注意，有著火和爆炸的危险！磨削金属（例如铝或镁）时可能产生易燃或有爆炸性的粉尘。不可以在易燃材料的附近操作机器。火花可能引燃这些材料。
确保飞溅的火花不会危害任何人。清除工地附近的易燃物。研磨金属时会产生飞溅的火花。
让旁观者与工作区域保持一安全距离。任何进入工作区域的人必须戴上防护用品。工件或破损附件的碎片可能会飞出并引起紧靠着操作区域的旁观者的伤害。切割附件触及带电导线会使电动工具外露的金属零件带电，并使操作者触电。
研磨时必须把工件放稳在磨台上或靠牢在挡块上。切勿加工太小或太薄的工件。从机器上弹开的工件，可能造成伤害。
加工过的表面会变得非常热。不要用手触摸它。
请勿触摸正在运行的砂带。有受伤的危险。
在危险情况下，请立即按下安全关闭按钮。按下按钮后机器还会继续运转达 50 秒。
定期清洁电动工具的通风孔，发动机的风扇会把灰尘吸入机壳中。机器内部如果过度囤积金属尘，会有触电的危险。
注意机器直立时的稳定性，并确认机器的水平位置。如果机器在工作中倾倒了，可能造成严重的伤害。
机器的插头只能由专业电工安装。电源插座的接地线必须连接到电源的保护接地装置上。
维护和修理时，必须拔出电源插头！如果不小心开动机器，可能会造成严重的伤害。
请遵循有关法规，定期检查机器电子装备的安全性。未定期检查机器，可能有触电的危险。
第一次操作前，先检查发动机的旋转方向。如果发动机转向错误，工件可能被机器抛出，并造成意外。发动机的转向，只能交给专业电工调整。
开动机器后，您本人和其他的人，不可以直接站立在砂带旁。砂带可能突然断裂，并造成严重伤害。
处理对身体有危害的废尘
使用本机器时可能会产生有害健康的废尘。
接触或呼吸了某些废尘，例如：石棉尘和有石棉成分的废尘，含铅的颜料尘，金属尘，某些种类的木尘，矿物尘，研磨含矿物工件而产生的矽尘，含颜料稀释剂的废尘，含木材保护剂的废尘以及含防腐蚀剂的废尘等，可能出现过敏现象和/或造成呼吸道疾病，癌症以及影响生殖能力。吸入废尘后的致病可能性，需视曝露在危尘中的程度而定。操作机器时必须使用合适而且合格的吸尘装备，以及佩戴个人的防护装备，另外也要保持工作场所的良好通风状况。加工含石棉工件的工作必须交给专业人员执行。木尘和轻建材尘，研磨热尘和化学材料的混合物，都可能在特定状况下产生自燃或者造成爆炸。避免让火花喷向集尘箱。防止电动工具和被研磨物过热。定时清倒集尘箱。注意工件制造商所提出的有关加工时的注意事项，而且要兼顾贵国有关加工该工件的法规。
一览。
1 星形螺丝，调整砂带转轨
2 上防护盖
3 调整螺丝，平磨垫
4 星形螺丝，上防护盖
5 挡块
6 蝶翼螺丝，火花挡板
7 火花挡块
8 研磨台
9 针对研磨台的螺丝
10 星形螺丝，前防护盖
11 固定杆
12 安全关闭按钮
13 通气孔
14 起 / 停开关
15 衔接板
16 平磨垫
17 传动轮
18 侧面盖
19 侧面盖的螺丝
20 吸尘装备接头
21 指示简图
22 底架固定螺丝，工作台
23 星形螺丝，上盖和侧盖
安装指示 (图 6).
把机器固定在底架 Fein GIXS 或 GIXBE 上（参阅组装说明），或工作台上。固定时使用螺丝 (22)。
使用合适的销子 / 螺钉将底架或工作台锁牢在地面上。
固定件必须都能够承担在工作中产生的作用力。
错误的安装可能导致底架或工作台倾斜，或造成机器在工作期间从底架或工作台上脱落，并进而酿造严重事故。
电气连接.
工地的电气连接必须交给合格的电工执行。
注意电源电压：电源的电压和频率必须和机器铭牌上的规定一致。
第一次操作前，先检查发动机的旋转方向。发动机的转向，只能交给专业电工调整。
设定。
在机器上进行任何维修工作之前，一定要先拔出电源插头。
调整火花挡板 (7)。
拧松两个蝶翼螺丝 (6) 并调整火花挡板 (7)，让挡板能尽可能地遮住砂带。
再度拧紧两个蝶翼螺丝。
调整研磨台 (8) (图 1).
拧松星形螺丝 (9) 并调整间隙，间隙的设定极限为，最大 2 毫米。
再度拧紧星形螺丝。
调整平磨垫 (16)。
在平面研磨过程中，平磨垫 (16) 必须和砂带平行并且和它全面接触。
松开螺丝 (4)/(10)/(23)，然后拆下上防护盖和前防护盖。
松开螺丝 (19)/(23)，然后向下翻侧盖 (18)。
拧松螺丝 (3) 并调整挡块 (5) 及平磨垫 (16) 的间隙。间隙值最大 2 毫米！(图 2)
再度拧紧螺丝 (3)。
装回侧盖 (18)，然后再度拧紧螺丝 (19)/(23)。
装回上防护盖和前防护盖，再度拧紧螺丝(4)/(10)。
校正磨带的运行轨道.
先短暂地启动机器，再检查砂带的运转轨道。
如果砂带向左或向右偏移，必须拧转星形螺丝(1)让砂带对中旋转。
如果无法让砂带对中旋转：
使用压缩空气清洁传动轮 (17) 和接触轮 (15)。
检查传动轮和接触轮是否有损坏，变形和磨损的痕迹。如有零件损坏必须马上更换。
更换砂带。
在机器上进行任何维修工作之前，一定要先拔出电源插头。
松开螺丝 (19)/(23)，然后向下翻侧盖 (18)。
向上掀起杆 (11) 以便解除固定装置的张力。
拆除旧的砂带。
在安装新砂带之前，请注意砂带上标示的转动方向！它必须和传动轮的转
向一致。
把砂带同时安装在传动轮(17)和接触轮(15)上。
向下压杆 (11) 以便固定砂带。
装回侧盖 (18)，然后再度拧紧螺丝 (19)/(23)。
检查研磨台上的间隙。
开动机器并校正砂带的转轨。
操作说明。
开动：
解锁安全关闭按钮 (12) 并将其掀开。按下按键 "I" (14)。
关闭：
掀开安全关闭按钮 (12)。按下按键 "0" (14)。
关机后，机器还会继续转动约 50 秒。
安全关闭按钮：
发生危险情况时，可以按下红色安全关闭按钮来关闭机器。
超荷防护装置。
如果长时间处在超荷的工作状况下，系统会关闭机器。大约经过 15 分钟的冷却之后，便可以再度操作机器。
触点研磨（图 3+4）。
确定已经拧紧星形螺丝(9)。
确保上防护盖 (2) 已经被星形螺丝 (4)/(23) 固定住，而且已经关闭好侧盖 (18)。
检查研磨台上的间隙。
检查平磨垫(16)的位置。螺丝(3)必须位在下方。
检查是否已经正确调整好火花挡板(7)，挡板是否已经固定牢固。
开动机器并检查砂带的旋转轨道。
把工件紧靠在研磨台上。
使用双手握持工件，或将它固定在推进装置上。
平磨(图5)
松开星形螺丝 (4)/(23)，然后拆下上防护盖 (2)。
确认已经正确调整好间隙。(图 2)
开动机器并检查砂带的旋转轨道。
使用双手引导工件并在操作结束后，向上拿开工件。
吸尘装备
我们建议您使用吸尘装置。
透过接头 (20) 可以把机器固定在外接的吸尘装置上。
噪音 - 排放值。
| 无负载旋转 研磨 | |||
| 在工作场所测得的 A-加权声压排放水平 L_pA (re 20 μPa),单位分贝 | 81 91 | ||
| 不确定系数 K_pA ,单位分贝 | 4 | 4 | |
| 测得的 A-加权声功率水平 L_wA (re 1 pW),单位分贝 | 91 100 | ||
| 不确定系数 K_wA ,单位分贝 | 2.5 2.5 | ||
| 操作状况 | |||
| 转速(/分) | 3000 3000 | ||
| 物料 | - | S | T |
| 尺寸 | - | 8 | x |
| 砂带 | GRIT by Fein | ||
| - | 36Z | ||
请注意：测量所得的辐射值总和以及它们的不确定系数，都是在测量过程中的测量值上限。
戴上护耳罩！
测量值是根据相关的产品标准所测得（请参阅本使用说明的最后一页）。
维修和顾客服务。
修理机器的工作只能交给专业电工执行，修理时务必遵循相关的法规。
本公司建议您把机器交给 FEIN 客户服务中心，FEIN 特约维修厂或 FEIN 的代理商维修。
与石棉接触过的产品不允许寄送去维修。请按照当地有关处理含石棉废物的规定处理受石棉污染的产品。
如果电动工具的电源线损坏，必须由制造商或他的代理更换。
更新机器上破旧及磨损的标贴和警告指示牌。
从以下的网址 www.fein.com 可以找到本电动工具目前的备件清单。
只能使用原厂备件。
定期执行以下的维修工作：
使用压缩空气清洁发动机机壳上的通气孔(13)，以及其他打上标志的位置（参考指示简图(21)）。
每天在打上标志的位置涂抹机油（参考指示简图(21))。
每次更换砂带时都要检查传动轮 (17) 和接触轮 (15) 是否有磨损和损坏。更换损坏的部件。
以下零件您可以根据需要自行更换：砂带，火花挡板
保修。
有关本产品的保修条件，请参考购买国的相关法律规定。此外 FEIN 还提供制造厂商的保修服务。有关保修的细节，请向您的专业经销商，FEIN 在贵国的代理或您的 FEIN 顾客服务中心询问。
您机器的供货范围，可能只涵盖本使用说明书中描述或说明的部分附件。
合格说明。
CE 声明 仅对欧盟和 EFTA（欧洲自由贸易联盟）的国家，及针对欧盟或 EFTA 市场的产品有效。当产品在欧盟市场流通后，UKCA（英国合格评定标志）商标即失效。
UKCA 声明 仅适用于英国市场（英格兰，威尔士和苏格兰），及适用于针对英国市场的产品。一旦产品进入英国市场，CE 标志便失效。
FEIN 公司单独保证，本产品符合说明书末页上所列出的各有关规定的标准。
技术性文件存放在：
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwäbisch Gmünd-Bargau, Germany
环境保护和废物处理。
以符合环保要求的方式回收包装，废旧机器和配件。
接线电路图。
机型 GI100 页数 182
机型 GI100 EF 页数 183
机型 GI1002V 页数 184
- 根据《中国电子信息产品污染控制管理办法》要求
| 有害物质Hazardous substance | ||||||
| 部件名称Component name | 铅(Pb) | 汞(Hg) | 镉(Cd) | 六价铬(Cr(VI)) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) |
| 电子配件Electronics (PCB, switch, wiring etc.) | x | o | x | o | o | o |
| 发动机Motor | x | o | o | o | o | o |
| 电源线Power cord | x | o | o | o | o | o |
| 基础零件Fastener elements | x | o | o | o | o | o |
| 金属零件Metal parts | x | o | o | o | o | o |
| 电源Power supplies | x | o | o | o | o | o |
| 铜管件Brass parts | x | o | o | o | o | o |
| 铝件Aluminium parts | x | o | o | o | o | o |
| 本表格依据SJ/T 11364的规定编制。O:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。X:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。This table was developed according to the provisions of SJ/T 11364.O: The content of such hazardous substance in all homogeneous materials of such component is below the limit required by GB/T 26572X: the content of such hazardous substance in a certain homogeneous material of such component is beyond the limit required by GB/T 26572 | ||||||
正本使用說明書的翻譯。
使用的符號，縮寫和代名詞。
本使用說明書中或是機器上的符號，是用來提醒您在操作本機器時可能發生的危險。
| 符號,圖例 解說 | |
| 請勿觸碰機器的旋轉零件。 |
 | 請遵循旁邊文字或插圖的指示! |
| 必須閱讀附帶的文件,例如使用說明書以及一般性的安全提示。 |
| 在此工作步驟之前,先從電源插座中拔出電源插頭。否則,如果機器意外啟動可能會造成人員受傷。 |
| 工作時必須戴上護目鏡。 |
| 工作時必須戴上耳罩。 |
| 工作時要戴上防塵面具。 |
| 工作時要戴上工作手套。 |
| 危險警告 |
| 證明此電動工具符合歐洲共同體的規定標準。 |
| 確認電動工具符合英國(英格蘭,威爾士,蘇格蘭)的法規。 |
| 分類收集廢棄的機器和其他電子以及電氣產品,並採用符合環保要求的方式回收再利用。 |
| 電源接頭的類型是三相交流電 |
| 電源接頭的類型是單相交流電 |
| 開動 |
| 關閉 |
| 轉向 |
| 配備基本絕緣功能的產品,另外本產品也有已經接地的可觸摸的導電部件。 |
| 僅適用於中國:在正常的使用狀況下,本產品的環保期限為10年。 |
| 可以包含數字或字母 |
| 供內部使用的標籤 |
| 符號 國際通用單位 本 | 國使用單位 解說 | ||
| v_0 | m/s | 米 / 秒 砂帶轉速 | |
| n | /min, min ^-1 , rpm, r/min | / 分鐘 空載轉速 | |
| P_1 | W | 瓦輸入功率 | |
| U | V | 伏額定電壓 | |
| f | Hz | 赫茲頻率 | |
| I_1 | mm | 毫米 砂帶長度 | |
| I_2 | mm | 毫米 砂帶寬度 | |
| kg | 公斤 重量符合 EPTA-Procedure 01 的規定 | ||
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | 米,秒,公斤,安培,毫米,伏特,瓦,赫茲,牛頓,攝氏,分貝,分,米 / 秒 ^2 | 國際性單位系統 SI 中的標準單位和引用單位。 | |
有關您的安全。
在仔細認真地通讀和完全理解了本使用說明書
(包括插圖、規格和安全規則)之前，請勿操作本機器。
同樣還要遵守電氣安全和勞動保護的相關國家規定（在德國：BGV A2?BGR 500）。
遵守所述文件中的安全須知可能會導致觸電、火災和 / 或重傷。
保管好本使用說明書，以方便日後查閱，並在轉交或出售機器時附上本使用說明書。
機器的用途。
本機器如果安裝了 Fein 許可的砂帶和配件，便可以在能夠遮蔽
風雨的工作場所打磨金屬材料。
特別安全說明。
戴上防護用品。根據適用情況，使用面罩，安全護目鏡或安全眼鏡。適用時，戴上防塵面具，聽力保護器，手套和能擋小磨料或工件碎片的工作圍裙。眼防護罩必須擋住各種操作產生的飛屑。防塵面具或口罩必須能夠過濾操作產生的顆粒。長期暴露在高強度噪音中會引起失聰。
工作時不可以穿著寬鬆的衣物，不可以戴首飾並且要綁好長髮。即使已經穿戴好保護裝備，鬆動的物件仍然可能被捲入轉動的機件中並造成傷害。
小心使用砂帶並遵循製造商的指示存放砂帶。不可以摺疊砂帶。使用損壞的砂帶可能會造成撕裂及飛脫傷害旁人。
不得使用不是由製造商專門開發或許可的砂帶或其他配件。擁有適合機器的砂帶或配件並無法完全確保安全操作。
務必使用機器上的安全裝置。安全裝置必須牢固地安裝在機器上，如此才能夠發揮有效的保護功能。保護裝置必須能夠保護操作者免被飛行的磨料顆粒擊傷，並且不會意外接觸砂帶。
注意，有著火和爆炸的危險！磨削金屬（例如鋁或鎂）時可能產生易燃或有爆炸性的粉塵。不可以在易燃材料的附近操作機器。火花可能引燃這些材料。
確保飛濺的火花不會危害任何人。清除工地附近的易燃物。研磨金屬時會產生飛濺的火花。
讓旁觀者與工作區域保持一安全距離。任何進入工作區域的人必須戴上防護用品。工件或破損附件的碎片可能會飛出並引起緊靠著操作區域的旁觀者的傷害。切割附件觸及帶電導線會使電動工具外露的金屬零件帶電，並使操作者觸電。
研磨時必須把工件放穩在磨台上或靠在擋塊上。切勿加工太小或太薄的工件。從機器上拋出的工件，可能會造成人員受傷。
加工過的表面會變得非常熱。不要用手觸摸它。
請勿觸摸正在運行的砂帶。有受傷的危險。
在危險情況下，請立即按下安全關閉按鈕。按下按鈕後機器還會繼續運轉達50秒。
定期清潔機器的通風口。馬達風扇會將粉塵吸入機殼中。機器內部如果積聚了過多的金屬粉塵，會有觸電的危險。
確保機器直立時的穩定性，並確認機器已水平就位。如果機器在工作中傾倒了，則可能造成人員重傷。
機器的插頭只允許由電工安裝。電源插座的接地線必須連接到電源的保護接地裝置上。
維護和修理時，必須拔出電源插頭！如果不小心開動機器，則可能會造成重傷。
請遵循有關法規，定期檢查機器的電氣安全性。未定期檢查的機器，可能有觸電的危險。
第一次操作前，先檢查馬達的旋轉方向。如果馬達旋轉方向錯誤，工件可能被機器拋出，並造成事故。旋轉方向只允許由電工調整。
開動機器後，您本人和其他的人，都不得站在砂帶旁。砂帶可能突然斷裂，並可能造成人員重傷。
處理對身體有危害的廢塵
使用本機器時可能會產生有害健康的廢塵。
接觸或呼吸了某些廢塵，例如：石棉塵和有石棉成分的廢塵，含鉛的顏料塵，金屬塵，某些種類的木塵，礦物塵，研磨含礦物工件而產生的矽塵，含顏料稀釋劑的廢塵，含木材保護劑的廢塵以及含防腐蝕劑的廢塵等，可能出現過敏現像和/或造成呼吸道疾病，癌症以及影響生殖能力。吸入廢塵後的致病可能性，需視曝露在危塵中的程度而定。操作機器時必須使用合適而且合格的吸塵裝備，以及佩戴個人的防護裝備，另外也要保持工作場所的良好通風狀況。加工含石棉工件的工作必須交給專業人員執行。木塵和輕建材塵，研磨熱塵和化學材料的混合物，都可能在特定狀況下產生自燃或者造成爆炸。避免讓火花噴向集塵箱。防止電動工具和被研磨物過熱。定時清倒集塵箱。注意工件制造商所提出的有關加工時的注意事項，而且要兼顧貴國有關加工該工件的法規。
一覽。
1 星形螺絲，調整砂帶運行情況
2 上防護蓋
3 平磨墊調節螺絲
4 星形螺絲，上防護蓋
5 擋塊
6 翼形螺絲，火花擋板
7 火花擋塊
8 研磨台
9 研磨台的螺絲
10 星形螺絲，前防護蓋
11 張緊手柄
12 安全關閉按鈕
13 進風口
14 起 / 停開關
15 衔接板
16 平磨墊
17 傳動輪
18 側蓋
19 側蓋的螺絲
20 吸塵裝備接頭
21 指示簡圖
22 底座的固定螺絲，工作台
23 星形螺絲，上蓋板和側蓋
安裝說明 (圖 6)。
在 Fein 底座 GIXS 或 GIXBE（見安裝說明）或工作台上用合適的螺絲 (22) 固定機器。
使用合適的銷釘 / 螺絲把底座或工作台固定在地面上。
所有緊固件必須能承受工作時出現的作用力。
安裝錯誤可能導致底座或工作台傾斜或者機器在工作過程中從底座或工作台上脫落，並進而釀造嚴重事故。
電氣連接。
工地的電氣連接必須交給電工執行。
注
意電源電壓：電源的電壓和頻率必須與機器銘牌上的數據一致。
第一次操作前，先檢查馬達的旋轉方向。旋轉方向只允許由電工調整。
設定。
在機器上進行任何工作之前，一定要先拔出電源插頭。
調整火花擋板 (7)。
鬆開兩個翼形螺絲 (6)，然後調整火花擋板 (7)，讓擋板能盡可能地遮住砂帶。
再度擰緊兩個翼形螺絲。
調整研磨台 (8) (圖 1)。
鬆開星形螺絲(11)，然後調整間隙，間隙的極限為最大2mm。
再度擰緊星形螺絲。
調整平磨墊(16)。
在平面研磨過程中，平磨墊(16)必須和砂帶平行並且和整個平面接觸。
鬆開螺絲 (4)/(10)/(23)，然後拆下上防護蓋和前防護蓋。
鬆開螺絲 (19)/(23)，然後向下翻側蓋 (18)。
鬆開螺絲 (3)，然後調整擋塊 (5) 和平磨墊 (16) 之間的間隙。該間隙的最大值為 2 mm！(圖 2)
再度擰緊螺絲 (3)。
裝回側蓋 (18)，然後再度擰緊螺絲 (19)/(23)。
重新裝回上防護蓋和前防護蓋，然後再度擰緊螺絲(4)/(10)。
校正磨帶的運行軌道.
僅短時接通機器並檢查砂帶運轉情況。
如果砂帶向左或向右偏移，則必須擰星形螺絲(1)來讓砂帶居中運轉。
如果無法讓砂帶居中運轉：
使用壓縮空氣清潔驅動輪 (17) 和橡膠輪 (15)。
檢查驅動輪和橡膠輪是否磨損、變形和用壞。如有零件損壞必須馬上更換！
更换砂带.
在機器上進行任何工作之前，一定要先拔出電源插頭。
鬆開螺絲 (19)/(23)，然後向下翻側蓋 (18)。
向上推張緊手柄 (11)，以鬆弛張緊裝置。
拆下舊砂帶。
在裝上新砂帶之前，請注意砂帶背面標示的轉動方向！它必須與驅動輪的
旋轉方向一致。
把砂帶同時安裝在驅動輪(17)和橡膠輪(15)上。
向下壓張緊手柄(11)，以張緊砂帶。
裝回側蓋 (18)，然後再度擰緊螺絲 (19)/(23)。
檢查研磨台上的間隙。
開動機器併校正砂帶的運行。
操作說明。
開動：
給安全關閉按鈕(12)解鎖，並將其掀開。按下按鈕"I"(14)。
關閉：
掀開安全關閉按鈕 (12)。按下按鈕 "0" (14)。
關機後，機器還會繼續轉動約50秒。
安全關閉按鈕：
發生危險情況時，可以按下紅色安全關閉按鈕來關閉機器。
過載保險裝置。
如果長時間處在過載的工作狀況下，系統會關閉機器。大約經過15分鐘的冷卻之後，便可以再度操作機器。
觸點研磨（图 3+4）。
確定已經擰緊螺絲(11)。
確認上防護蓋 (2) 已經被星形螺絲 (4)/(23) 固定住，而且也已經
關閉好側蓋(18)。
檢查研磨台上的間隙。
檢查平磨墊(16)的位置。螺絲(3)必須位於下面的位置。
檢查火花擋板 (7) 是否已正確調整好和是否已擰緊。
開動機器並檢查砂帶運轉情況。
把工件緊靠在研磨台上。
使用雙手握持工件，或將工件固定在夾具中。
平面研磨（圖5）
鬆開星形螺絲 (4)/(23)，然後拆下上防護蓋 (2)。
確認已經正確調整好間隙。(圖 2)
開動機器並檢查砂帶運轉情況。
用雙手握持工件並在研磨結束後，向上拿開工件。
吸塵裝置
我們建議您使用吸塵裝置。
通過管接頭 (20) 可以把機器連接在吸塵裝置。
噪聲排放值。
| 無負載運行研磨 | |||
| 在工作場所上測得的A加權聲壓排放級 L_pA (re 20 μPa),單位:分貝 | 81 91 | ||
| 不確定度 K_pA ,單位:分貝 | 4 | 4 | |
| 測得的A加權聲功率級 L_wA (re 1 pW),單位:分貝 | 91 100 | ||
| 不確定度 K_wA ,單位:分貝 | 2.5 2.5 | ||
| 運行狀況 | |||
| 轉速(rpm) | 3000 3000 | ||
| 材料 | - | S | T |
| 尺寸 | - | 8 | x |
| 砂帶 | GRIT by Fein | ||
| - | 36Z | ||
請注意：測量所得的排放值總和以及它們的不確定性，都是在測量過程中的測量值上限。
請戴上護耳器！
測量值是根據相關的產品標準所測得（請參閱本使用說明書的最後一頁）。
維修和顧客服務。
修理機器的工作只允許由專業人員根據現行的法規進行。
本公司建議您把機器交給 FEIN 客戶服務中心、FEIN 特約維修廠或 FEIN 的代理商維修。
與石棉接觸過的產品不允許寄送去維修。請按照當地有關處理含石棉廢物的規定處理受石棉污染的產品。
如果電動工具的電源線損壞，必須由製造商或他的代理更換。
更新機器上破舊及磨損的標貼和警告指示牌。
從以下的網址 www.fein.com 可以找到本電動工具目前的備件清單。
只能使用原廠備件。
請定期進行以下維護工作：
用壓縮空氣吹淨馬達外殼上的冷卻空氣進風口(13)，以
及其他打上標誌的位置（參考指示簡圖(21)）。
每天用機油潤滑打上標誌的機器位置（參考指示簡圖(21)）。
每次更換砂帶時都要檢查驅動輪 (17) 和橡膠輪 (15) 是否磨損和損壞。更換損壞的部件。
以下零件您可以根據需要自行更換：砂帶，火花擋板
保修。
有關本產品的保修條件，請參考購買國的相關法律規定。此外 FEIN 還提供制造廠商的保修服務。有關保修的細節，請向您的專業經銷商，FEIN 在貴國的代理或您的 FEIN 顧客服務中心詢問。
您機器的供貨範圍，可能只涵蓋本使用說明書中所述或所示的部分配件。
合格說明。
CE 聲明僅對歐盟和 EFTA（歐洲自由貿易聯盟）的國家，及針對歐盟或 EFTA 市場的產品有效。當產品在歐盟市場流通後，UKCA（英國合格評定標誌）商標即失效。
UKCA 聲明僅適用於英國市場（英格蘭，威爾士和蘇格蘭），及適用於針對英國市場的產品。一旦產品進入英國市場，f標誌便失效。
FEIN 公司單獨保證，本產品符合說明書末頁上所列出的各有關規定的標準。
技術性文件存放在：
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwäbisch Gmünd-Bargau, Germany
環境保護和廢物處理。
環保地回收利用包裝、廢棄機器和附件。
接線電路圖。
機型 GI100 頁次 182
機型 GI100 EF 頁次 183
機型 GI1002V 頁次 184
사용 설명서 원본의 번역본.
