KÄYTTÖOHJE GRIT GI 100 EF Fein

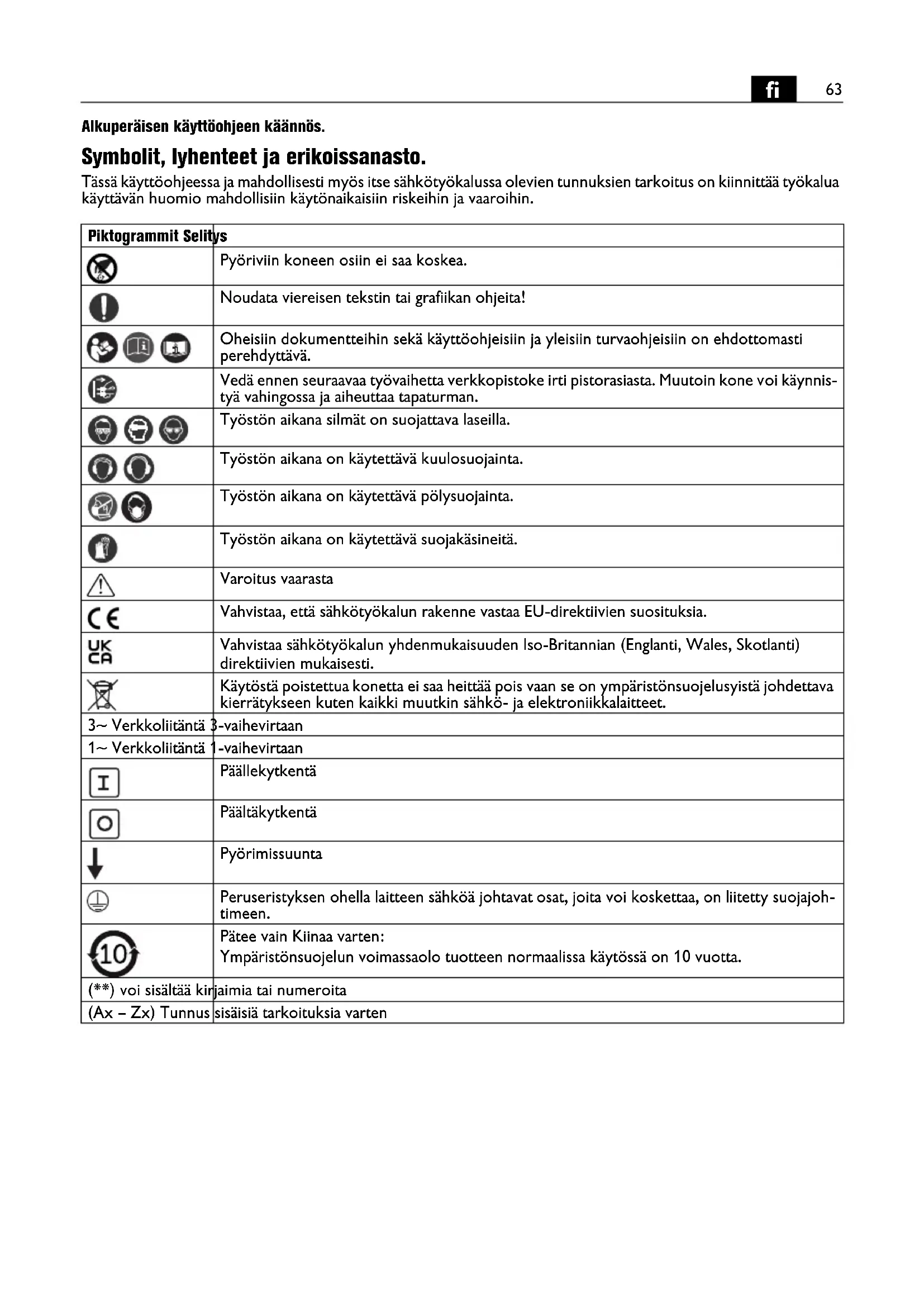

Alkuperäisen käyttöohjeen käännös. Symbolit, lyhenteet ja erikoissanasto. Tässä käyttöohjeessa ja mahdollisesti myös itse sähkötyökalussa olevien tunnuksien tarkoitus on kiinnittää työkalua käyttävän huomio mahdollisiin käytönaikaisiin riskeihin ja vaaroihin. Piktogrammit Selitys Pyöriviin koneen osiin ei saa koskea. Noudata viereisen tekstin tai grafiikan ohjeita! Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä. Vedä ennen seuraavaa työvaihetta verkkopistoke irti pistorasiasta. Muutoin kone voi käynnis- tyä vahingossa ja aiheuttaa tapaturman. Työstön aikana silmät on suojattava laseilla. Työstön aikana on käytettävä kuulosuojainta. Työstön aikana on käytettävä pölysuojainta. Työstön aikana on käytettävä suojakäsineitä. Varoitus vaarasta Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia. Vahvistaa sähkötyökalun yhdenmukaisuuden Iso-Britannian (Englanti, Wales, Skotlanti) direktiivien mukaisesti. Käytöstä poistettua konetta ei saa heittää pois vaan se on ympäristönsuojelusyistä johdettava kierrätykseen kuten kaikki muutkin sähkö- ja elektroniikkalaitteet. 3~ Verkkoliitäntä 3-vaihevirtaan 1~ Verkkoliitäntä 1-vaihevirtaan Päällekytkentä Päältäkytkentä Pyörimissuunta Peruseristyksen ohella laitteen sähköä johtavat osat, joita voi koskettaa, on liitetty suojajoh- timeen. Pätee vain Kiinaa varten: Ympäristönsuojelun voimassaolo tuotteen normaalissa käytössä on 10 vuotta. (**) voi sisältää kirjaimia tai numeroita (Ax – Zx) Tunnus sisäisiä tarkoituksia varten64

Työturvallisuus. Koneen saa ottaa käyttöön vasta kun ensin on perehdytty käyttöohjeeseen ja sen sisältö kuvi- tus, erittelyt ja turvamääräykset mukaan lukien ovat tulleet ymmärretyiksi. Samoin on noudatettava voimassa olevia maakohtaisia määräyksiä, jotka koskevat sähkötekniikkaa ja työtur- vallisuutta (vrt. Saksa: BGV A2, BGR 500). Jos dokumenteissa selostettuja turvaohjeita laiminlyö- dään, seurauksena voi olla sähköisku, tulipalo ja/tai vakava tapaturma. Säilytä tämä käyttöohje myöhempää tarvetta silmällä pitäen ja anna se koneen mukaan, mikäli kone myydään tai luovutetaan toisen käyttöön. Koneen käyttökohde. Sähkökone metallikappaleiden hiontaan säältä suoja- tuissa tiloissa. Koneessa saa käyttää ainoastaan Feinin hyväksymiä työkaluja ja lisätarvikkeita. Erityiset varotoimenpiteet. Muista henkilökohtaiset suojavarusteet. Käytä työstöti- lanteesta riippuen kasvosuojainta, silmäsuojainta tai suojalaseja. Jos mahdollista, käytä pölysuojainta, kuu- losuojainta, suojakäsineitä tai erikoisvaatetusta, joka antaa suojan ilmaan sinkoilevilta hioma- ja materiaali- hiukkasilta. Varsinkin silmät on suojattava eri työstöta- voilla ilmaan sinkoilevilta hiukkasilta. Pöly- ja hengityssuojainten täytyy pystyä suodattamaan työstös- sä syntyvä pöly. Pitkäaikainen altistuminen melulle saat- taa heikentää kuuloa. Töissä ei pidä käyttää liian löysää vaatetusta, korut on riisuttava ja pitkät hiukset sidottava. Suojalaitteista huolimatta irralliset esineet voivat singota voimalla lait- teen liikkuviin osiin osuessaan ja aiheuttaa tapaturman. Kuluneita, repeytyneitä tai pahoin likaantuneita hioma- nauhoja ei saa käyttää. Käsittele hiomanauhoja huolel- lisesti ja varastoi ne valmistajan antamia ohjeita noudattaen. Hiomanauhoja ei saa taittaa! Vioittunut hiomanauha voi revetä ja singota irti voimalla, mistä voi seurata tapaturma. Vain sellaisia hiomanauhoja tai lisätarvikkeita saa käyttää, jotka työkalun valmistaja on kehittänyt tai hyväksynyt. Muunlainen hiomanauha tai lisätarvike ei välttämättä ole turvallinen käyttää, vaikka se sopisikin koneeseen. Käytä aina koneeseen kuuluvia suojalaitteita. Suojalait- teet on kiinnitettävä koneeseen pitävästi, jolloin saavu- tetaan optimaalisin suoja. Suojalaitteiden tarkoitus on suojata konetta käyttävää hionnassa ilmaan sinkoilevilta hiukkasilta sekä kosketussuojata häntä hiomanauhalta. Huomio - palo- ja räjähdysvaara! Kun hiotaan metallisia osia (esim. alumiinia tai magneesia sisältävät materi- aalit), syntyy palo- ja räjähdysherkkää pölyä. Koneen käyttöpaikan lähellä ei saa olla palavia materiaaleja. Kipinöinti voi sytyttää ko. materiaalit palamaan. On varottava, ettei kipinöinnöistä ole varaa muille lähellä oleville. Poista kaikki palavat materiaalit työstö- paikan läheltä. Metalleja hiottaessa syntyy kipinöintiä. Katso, että muut pysyvät turvallisella etäisyydellä työ- kohteesta. Kaikkien työkohteessa olevien on käytettävä henkilökohtaisia suojavarusteita. Työkappaleesta tai rikkoutuneesta vaihtotyökalusta irtoavia osia voi sin- koutua kauemmaskin ja vahingoittaa muita varsinaisen työkohteen ulkopuolella olevia. Työkappaleen on aina oltava pitävästi hioma-aluslaa ja rajoitinta vasten. Liian pienet tai ohuet työkappaleet eivät sovellu työstettäviksi koneella. Työtapaturmen vaara, jos työkappale sinkoaa irti koneesta. Työstetty pinta voi olla erittäin kuuma. Sitä ei pidä kos- kettaa paljaalla kädellä. Pyörivää hiomanauhaa ei saa missään tapauk- sessa koskettaa. Siitä seuraa tapaturman vaara. Vaaratilanteissa on heti painettava hätä-seis-paini- kietta. Kone jälkikäy vielä noin 50 sekuntia. Koneen ilmanvaihtoaukot on puhdistettava säännölli- sesti. Moottorin tuuletin kerää pölyä konekotelon sisään. Jos metallipölyä kerääntyy ylenmäärin, se voi vaarantaa sähköistä turvallisuutta. Koneen on oltava tukevasti paikallaan vaakatasossa olevalla alustalla. Jos kone kaatuu työstön aikana, siitä voi aiheutua vakava työtapaturma. Koneen verkkopistokkeen saa vaihtaa ainoastaan ammattitaitoinen sähköasentaja. Pistorasian suojajoh- timen on oltava liitettynä sähköverkon suojamaahan. Huolto- ja kunnostustöiden ajaksi on verkkopistoke vedettävä irti! Jos kone kytketään päälle vahingossa, sii- tä voi aiheutua vakava työtapaturma. Merkki Kansainvälinen yksikkö Kansallinen yksikkö Selitys

Kansainväliseen SI-järjestelmään sisältyvät perusyksiköt ja sen johdannaisyksiköt.65

Koneen sähkötekninen turvallisuus on annettava tar- kastaa säännöllisin välein lakisääteisiä määräyksiä noudattaen. Jos tarkastukset laiminlyödään, koneesta voi saada sähköiskun! Ennen koneen ensimmäistä käyttökertaa on tarkastet- tava koneen pyörimissuunta. Jos pyörimissuunta on väärä, työkappale saattaa sinkoutua irti ja aiheuttaa tapa- turman. Pyörimissuunnan saa vaihtaa ainoastaan ammattitaitoinen sähköasentaja. Kun kone käynnistetään, on katsottava, ettei kukaan seiso välittömästi hiomanauhan vieressä. Jos hioma- nauha repeää, se voi aiheuttaa vakavan tapaturman. Terveydelle vaarallisten pölyjen käsittely Työvaiheissa, joissa työkalulla lastutaan materiaalia, voi syntyä vaarallista pölyä. Tietyntyyppisen pölyn koskettaminen tai hengittämi- nen voi aiheuttaa allergisia reaktioita ja/tai hengitystei- den sairauksia, syöpää tai hedelmällisyyteen vaikuttavia vaurioita. Tällaista pölyä voi erittyä esim. asbestista ja asbestipitoisista materiaaleista, lyijypitoisista maaleista, metallista, eräistä puulaaduista, mineraaleista, kivipitoi- sista materiaaleista erittyvistä silikaateista, maalinpoisto- aineista, puunsuoja-aineista sekä eliöntorjunta-aineista. Riskin suuruus pölyjä hengitettäessä riippuu niiden määrästä. Suositamme käyttämään tarkoitukseen sopi- vaa poistoimuria sekä henkilökohtaista suojavarustusta ja huolehtimaan työpaikan riittävästä tuuletuksesta. Asbestipitoisen materiaalin työstö on paras jättää ammattihenkilökunnan hoidettavaksi. Puupöly ja kevytmetallipöly sekä hionnassa syntyvä pöly yhdessä kemiallisten aineiden kanssa voivat epä- suotuisissa olosuhteissa syttyä itsestään palamaan tai aiheuttaa räjähdyksen. Kipinöintiä pölysäiliön läheisyy- dessä on vältettävä, samoin sähkötyökalun ja hiottavan esineen ylikuumenemista. Pölysäiliö on hyvä tyhjentää ajoissa. Materiaalin valmistajan työstöohjeita on nouda- tettava, samoin kuin maakohtaisesti voimassa olevia, kyseisten materiaalien työstöön liittyviä määräyksiä. Laitteen osat. 1 Hiomanauhan säätöruuvi 2 Suojakansi, ylä 3 Säätöruuvi, pintahoima-alusta 4 Tähtiruuvi, suojakansi ylhäällä 5 Rajoitin 6 Siipiruuvit, kipinäsuojus 7 Kipinäsuojus 8 Hioma-alusta 9 Ruuvi hioma-alustaan 10 Tähtiruuvi, suojakansi edessä 11 Kiristinvipu 12 Hätä-seis-painike 13Tuuletusaukot 14 Käynnistyskytkin 15 Kontaktilevy 16 Tuki tasohiontaan 17 Käyttöpyörä 18 Sivusuojus 19 Sivusuojuksen ruuvi 20 Aukko pölynpoistoa varten 21 Ohjekilpi 22 Kiinnitysruuvit alustaan, työpöytään 23 Tähtikahvaruuvi, Yläkansi ja sivukansi Asennusohjeet (Kuva 6). Kiinnitä kone sen alustaan Fein GIXS tai GIXBE (ks. asennusohjeet) tai työpöytään sopivankokoisilla ruu- veilla (22). Kiinnitä alusta tai työpöytä sopivankokoisilla ankkuri- /ruuviyhdistelmillä lattiaan. Kaikkien kiinnityspisteiden on kestettävä työstön aikana vapautuvat voimat. Jos asennus on tehty väärin, sen seurauksena alusta tai työpöytä voi kaatua tai kone irrota työstön aikana alus- tasta tai työpöydästä, mistä seuraa paha työtapaturma. Sähköliitäntä. Sähköliitäntä koneen käyttökohteessa on annet- tava tehdä ammattitaitoisen sähköasentajan toi- mesta. Huomio verkkojännite: Verkkovirran jännitteen ja taa- juuden on oltava sama kuin sähkökoneen tyyppikilvessä ilmoitetut tiedot. Ennen koneen ensimmäistä käyttökertaa on tarkastet- tava koneen pyörimissuunta. Pyörimissuunnan saa vaih- taa ainoastaan ammattitaitoinen sähköasentaja. Asetukset. Ennen koneeseen kohdistuvia töitä on verkkopis- toke vedettävä irti pistorasiasta. Kipinäsuojuksen (7) säätö. Löysää molemmat siipiruuvit (6) ja säädä kipinäsuojus (7)

in, että se peittää hiomanauhan mahdollisimma

hyv in. Kiristä sitten molemmat siipiruuvit taas kiinni. Kipinäsuojuksen (8) säätö (Kuva 1). Löysää lukkoruuvia (9) ja säädä välys suurimmillaan mit- taan 2 mm. Kiristä sitten lukkoruuvi taas kiinni. Tasohiomapinnan (16) säätö. Tasohionnassa on tasohiontapinta (16) säädettävä samansuuntaiseksi hiomanauhan kanssa on sen oltava kosketuksissa koko pintaan. Avaa ruuvit (4)/(10)/(23) ja poista ylempi ja etummai- nen suojakansi. Avaa ruuvi (19)/(23) ja käännä sivukansi (18) alas. Löysää ruuvit (3) ja säädä rajoittimen (5) ja tasohioma- pinnan (16) keskinäinen välys. Välysmitta saa olla kor- keintaan 2 mm! (Kuva 2) Kiristä sitten ruuvit (3) taas kiinni. Sulje sivukansi (18) ja kiristä ruuvi (19)/(23) uudelleen. Aseta ylempi ja etummainen suojakansi paikoilleen ja kiristä ruuvit (4)/(10) taas kiinni. Hiomanauhan säätö. Kytke kone päälle vain hetkeksi ja tarkasta hiomanauhan kulku.66

Jos hiomanauha puoltaa jommalle kummalle sivulle, sää- dä sen asentoa säätöruuvilla (1) niin, että nauha pyörii keskellä. Jos nauhaa ei saada säädettyä keskelle: Puhdista käyttöpyörä (17) ja kontaktipyörä (15) paineil- malla. Tarkasta käyttö- ja kontaktipyörän kunto: kulumat, mahdolliset muotoviat tms. Vialliset osat on annettava uusia välittömästi! Hiomanauhan vaihto. Ennen koneeseen kohdistuvia töitä on verkkopis- toke vedettävä irti pistorasiasta. Avaa ruuvi (19)/(23) ja käännä sivukansi (18) alas. Nosta vipu (11) yläasentoon, niin kiristinlaite löystyy. Poista hiomanauha. Kun kiinnität uuden hiomanauhan, tarkista ensin sen pyörimissuunta nauhan sisäpinnalta! Pyörimissuun- nan on oltava sama kuin käyttöpyörän pyörimissuun- nan. Aseta hiomanauha sekä käyttöpyörän (17) että kontak- tipyörän (15) varaan. Paina vipu (11) ala-asentoon, niin hiomanauha kiristyy. Sulje sivukansi (18) ja kiristä ruuvi (19)/(23) uudelleen. Tarkista hioma-alustan välysmitta. Kytke kone päälle ja säädä hiomanauhan asentoa. Käyttövinkkejä. Käynnistys: Vapauta hätä-seis-painikkeen (12) lukitus ja käännä pai- nike ylös. Paina painiketta ”I” (14). Pysäytys: Käännä hätä-seis-painike (12) ylös. Paina painiketta ”0” (14). Virran katkaisemisen jälkeen kone jälkikäy vielä n. 50 sekunnin ajan. Hätä-seis-painike: Vaaratilanteessa kone pysäytetään punaisella hätä-seis- painikkeella. Ylikuormitussuoja. Jos konetta käytetään pitempään korkealla kuormituk- sella, siitä katkeaa virta automaattisesti. Sen jälkeen koneen on annettava jäähtyä n. 15 minuuttia, ennen kuin työstöä voi jatkaa. Kontaktihionta (kuvat 3+4) Varmista, että lukkoruuvi (9) on kiristetty. Varmista, että ylempi suojakansi (2) on varmistettu täh- tikahvaruuvilla (4)/(23) ja, että sivukansi (18) on suljet- tuna. Tarkista hioma-alustan välysmitta. Tarkista tasohiomapinnan asento (16). Ruuvien (3) on oltava alemmassa asennossa. Katso, että hiomasuojus (7) on oikeassa asennossa ja kireällä. Kytke kone päälle ja tarkasta hiomanauhan asento. Aseta työstökappale tiiviisti hionta-alustaa vasten. Työstökappaletta on liikutettava molemmin käsin tai sen voi lukita paikalleen sopivaan aputelineeseen. Tasohionta (kuva 5) Irrota tähtikahvaruuvit (4)/(23) ja poista ylempi suoja- kansi (2). Varmista, että välysmitta on säädetty oikein. (Kuva 2) Kytke kone päälle ja tarkasta hiomanauhan asento. Pidä työkappaletta työstön aikana kiinni molemmin käsin ja nosta se irti koneesta työstön päätteeksi. Pölynpoisto Suositamme käyttämään poistoimuria. Koneessa olevaan liitäntäaukkoon (20) voidaan yhdistää pölynpoistoimuri. Melupäästöarvot. Kunnossapito, huolto. Kunnostustyöt saa suorittaa ainoastaan ammatti- taitoinen asentaja voimassa olevia määräyksiä noudattaen. Suositamme tilaamaan kunnostuksen FEIN-palvelusta, lähimmästä FEIN-sopimuskorjaamosta tai FEIN-jälleen- myyjältä. Tyhjäkäynti Hionta Mitattu A-painotettu äänenpainetaso työpis- teessä

(re 20 μPa) desibeleinä 81 91 Epätarkkuus

desi- beleinä 4 4 Mitattu A-painotettu äänitehon taso

(re 1 pW) desibeleinä 91 100 Epätarkkuus

desi- beleinä 2,5 2,5 Käyttöedellytykset Kierrosluku (/min) 3 000 3 000 Materiaali – ST 37 Mitat – 8 x 40 Hiomanauha

GRIT by Fein 36Z HUOMAUTUS: Mitatun päästöarvon ja siihen liitty- vän epätarkkuusarvon summe on niiden arvojen ylä- raja, jotka voidaan havaita mittauksissa. Käytä kuulosuojainta! Mitta-arvot on laskettu vaadittua tuotestandardia nou- dattaen (ks. käyttöohjeiden viimeinen sivu).67

Tuotteita, jotka ovat olleet kosketuksessa asbestiin, ei saa lähettää korjattaviksi. Huolehdi asbestilla saastu- neista tuotteista maan voimassaolevien asbestipitoisen jätteen hävittämisestä koskevien määräysten mukai- sesti. Jos sähkötyökalun liitäntäjohto on vaurioitunut, tulee valmistajan tai hänen edustajansa vaihtaa se uuteen. Uusi koneessa olevat tarrat tai varoitusmerkit, jos ne ovat kuluneet pahasti. Tähän sähkötyökaluun kuuluvan varaosaluettelon voi hakea internet-osoitteesta www.fein.com. Käytä varaosina vain alkuperäisosia. Seuraavat huoltotyöt on tehtävä säännöllisesti: Puhdista moottorin kotelossa olevat ilmanvaihto- aukot (13) ja muut merkityt kohteet (vrt. ohje- kilpi (21)) paineilmalla. Öljyä päivittäin koneen merkityt kohteet koneöl- jyllä (ks. ohjekilpi (21)). Tarkasta aina hiomanauhan vaihdon yhteydessä käyttö- (17) ja kontaktipyörien (15) kunto, mahdolliset kulumat tai vauriot. Anna uusia vioittuneet osat. Seuraavat osat voi tarvittaessa vaihtaa itse: Hioma- nauha, kipinäsuojus Takuu. Tuotteeseen pätee takuu, joka vaaditaan sen tuonti- maassa. Sen ohella pätee FEINin takuuehdoissa määrit- tämä valmistajakohtainen takuu. Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu koneen toimitussi- sältöön. EU-vastaavuus. CE-tiedonanto koskee vain Euroopan unionin ja EFTAn (European Free Trade Association) maita ja vain EU- ja EFTA-markkinoille tarkoitettuja tuotteita. Tuotteen EU-markkinoille liikkeeseenlaskemisen jälkeen UKCA- merkinä menettää voimassaolonsa. UKCA-tiedonanto koskee vain brittimarkkinoita (Eng- lanti, Wales ja Skotlanti) ja brittimarkkinoille tarkoitet- tuja tuotteita. Tuotteen brittimarkkinoille liikkeeseenlaskemisen jälkeen CE-merkinä menettää voimassaolonsa. Tmi. FEIN vakuuttaa ja vastaa yksin siitä, että tämä tuote on käyttöohjeen viimeisellä sivulla mainittujen määräys- ten ja standardien mukainen. Teknisen dokumentaation laatinut: C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd-Bargau, Germany Ympäristönsuojelu, jätehuolto. Huolehdi siitä, että pakkausmateriaali, käytöstä pois- tettu kone ja sen lisätarvikkeet johdetaan kierrätykseen. Liitäntäkaaviot. Tyyppi GI100 sivu 182 Tyyppi GI100 EF sivu 183 Tyyppi GI1002V sivu 18468
