Producttype	Bandschuurmachine
Merk	Fein
Model	GRIT GI 100 EF
Onbelaste snelheid	3000 t/min
Geluidsdrukniveau (onbelast)	81 dB(A)
Geluidsdrukniveau (belast)	91 dB(A)
Geluidsintensiteitsniveau (onbelast)	91 dB(A)
Geluidsintensiteitsniveau (belast)	100 dB(A)
Overbelastingsbeveiliging	Automatische uitschakeling bij zware belasting, herstart na afkoeling (ca. 15 min)
Noodstop	Rode noodstopknop
Veiligheidsinrichtingen	Bovenste beschermkap, voorste kap, zijkap, vonkenbescherming, beschermscherm
Beoogd gebruik	Polijsten en schuren van metalen, beschermd tegen weersinvloeden
Regelmatig onderhoud	Dagelijks smeren op de aangegeven punten; reinigen van ventilatieopeningen met perslucht
Door gebruiker vervangbare onderdelen	Schuurband, beschermscherm
Aansluiting afzuiging	Slang voor stofafzuiging
Let op	Heet oppervlak, verplicht dragen van beschermingsmiddelen (handschoenen, bril, masker, gehoorbescherming)
Garantie	Overeenkomstig de wettelijke regeling en fabrieksgarantieverklaring

Veelgestelde vragen - GRIT GI 100 EF Fein

Hoe vervang ik de schuurband?

Koppel het apparaat los, open de zijkap (18) door de schroef (19)/(23) los te draaien. Draai de hendel (11) omhoog om de spaninrichting te ontspannen. Verwijder de oude band. Plaats de nieuwe band met inachtneming van de draairichting op de achterkant. Draai de hendel naar beneden om de band te spannen. Sluit de kap en draai de schroef weer vast. Zet het apparaat aan en stel indien nodig de centrering bij.

Hoe centreer ik de schuurband?

Zet het apparaat kort aan en observeer de loop. Gebruik de sterschroef (1) om de bandloop in het midden af te stellen. Als de band niet centreert, reinig dan de aandrijfwiel (17) en het contactwiel (15) met perslucht. Controleer de wielen op slijtage of vervorming en vervang beschadigde onderdelen.

Wat te doen bij overbelasting?

Bij langdurige zware belasting schakelt het apparaat automatisch uit. Laat het ongeveer 15 minuten afkoelen. Daarna is het weer klaar voor gebruik.

Hoe gebruik ik de noodstopknop?

Druk in een gevaarlijke situatie op de rode noodstopknop (12). Het apparaat stopt. Om opnieuw in te stellen, ontgrendelt u de knop door deze op te tillen voordat u opnieuw start.

Welke beschermingsmiddelen moet ik dragen?

Draag oogbescherming (veiligheidsbril), gehoorbescherming (hoofdtelefoon), een stofmasker, handschoenen, een stevige schort en nauwsluitende kleding. Bind lang haar samen en verwijder sieraden.

Hoe onderhoud ik het apparaat regelmatig?

Smeer dagelijks op de gemarkeerde plaatsen op de instructieplaat (21). Reinig de ventilatieopeningen (13) met perslucht. Controleer bij elke bandwissel de slijtage van de aandrijf- en contactwielen.

Kan ik niet-FEIN schuurbanden gebruiken?

Nee, gebruik alleen banden en accessoires die speciaal zijn ontworpen of goedgekeurd door FEIN. Het gebruik van niet-goedgekeurde accessoires kan veiligheidsrisico's met zich meebrengen.

Hoe stel ik de schuursteun af voor vlakke oppervlakken?

Draai de schroeven (4)/(10)/(23) los en verwijder de kappen. Draai de schroeven (3) los en stel de afstand tussen de aanslag (5) en de steun (16) in op maximaal 2 mm. Sluit de kappen en draai de schroeven weer vast. Zorg ervoor dat de steun parallel is aan de band.

Wat te doen als de schuurband scheurt?

Koppel het apparaat onmiddellijk los. Verwijder de beschadigde band. Controleer of de aandrijf- en contactwielen niet beschadigd zijn. Vervang de band volgens de vervangingsprocedure. Gebruik nooit een gescheurde of versleten band.

Is het apparaat geschikt voor asbestwerk?

Nee. Producten die in contact zijn geweest met asbest mogen niet worden gerepareerd. Voer verontreinigde producten af volgens de nationale voorschriften voor asbestafval.

GEBRUIKSAANWIJZING GRIT GI 100 EF Fein

Het apparaat mag alleen worden bediend door gekwalificeerd personeel of geïinstrueerde personen.

Uso previsto.

Vertaling van de oorspronkelijke gebruiksaanwijzing.

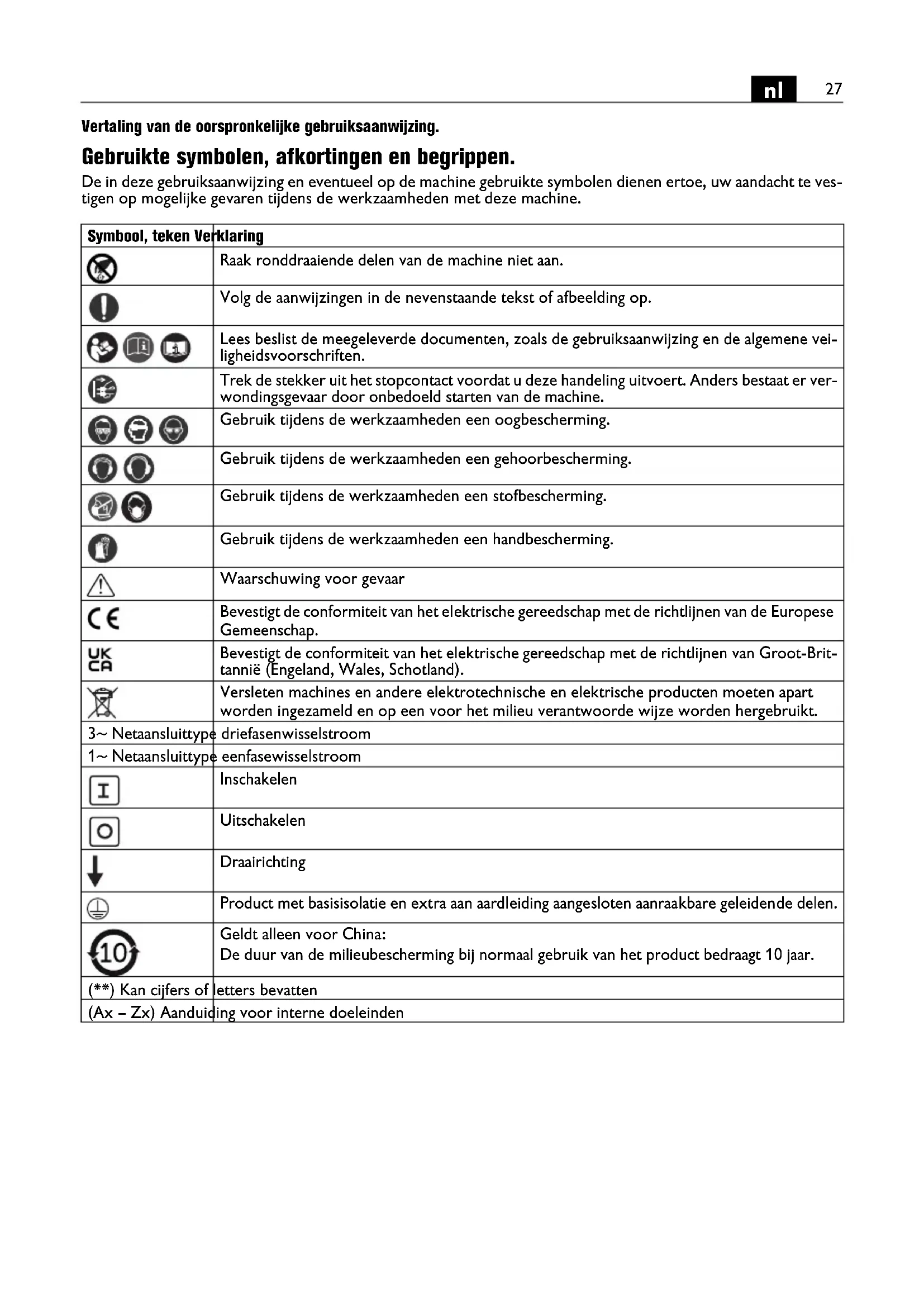

Gebruikte symbolen, afkortingen en begrippen.

De in deze gebruiksaanwijzing en eventueel op de machine gebruikte symbolen dienen ertoe, uw aandacht te vestigen op mogelijke gevaren tijdens de werkzaamheden met deze machine.

Symbol, teken Verklaring
		Raak ronddraaiende delen van de machine niet aan.
		Volg de aanwijzingen in de nevenstaande tekst of afbeelding op.
		Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene veiligheidsvoorschriften.
		Trek de stekker uit het stopcontact voordat u deze handeling uitvoert. Anders bestaat er verwondingsgevaar door onbedoeld starten van de machine.
		Gebruik tijdens de werkzaamheden een oogbescherming.
		Gebruik tijdens de werkzaamheden een gehoorbescherming.
		Gebruik tijdens de werkzaamheden een stofbescherming.
		Gebruik tijdens de werkzaamheden een handbescherming.
		Waarschuwing voor gevaar
		Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap.
		Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van Groot-Brittannië (Engeland, Wales, Schotland).
		Versleten machines en andere elektrotechnische en elektrische producten moeten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
		driefasenwisselstroom
		eenfasewisselstroom
		Inschakelen
		Uitschakelen
	[TA14]	Draairichting
		Product met basisisolatie en extra aan aardleiding aangesloten aanraakbare geleidende delen.
		Geldt alleen voor China:De duur van de milieubescherming bij normaal gebruik van het product bedraagt 10 jaar.
		etters bevatten
Teken Eenheid internationaal Eenheid nationaal Verklaring
v_0	m/s m/s Snelheid schuurband
n	/min, min ^-1 , rpm,r/min	min ^-1	Onbelast toerental
P1	W	W	O p
UV V Meetspanning
fHz Hz	Frequentie
l1	mm	mm	Lengte schuurband
l2	mm	mm	Breedte schuurband
	kg	kg	Gewicht volgens EPTA-Procedure 01
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min,m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI.

Voor uw veiligheid.

Gebruik deze machine niet voordat u deze gebruiksaanwijzing grondig hebt gelezen en volledig hebt begrepen, inclusief de afbeeldingen, ficaties en veiligheidsregels.

Neem ook de geldende nationale voorschriften voor elektrische veiligheid en de wettelijke maatregelen ter bescherming van de werknemer in acht (in Duitsland: BGV A2 en BGR 500).

Het niet in acht nemen van de veiligheidsvoorschriften in de genoemde documentatie kan tot een elektrische schok, brand en/of ernstig letsel leiden.

Bewaar de gebruiksaanwijzing voor later gebruik en geef deze door aan de volgende gebruiker of eigenaar van de machine.

Bestemming van de machine.

Machine voor het schuren van metalen met door Fein toegelaten schuurbanden en toebehoren in een tegen weersinvloeden beschermde omgeving.

Bijzondere veiligheidsvoorschriften.

Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoorbescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en materiaaldeeltjes tegenhoudt. Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of adembeschermingsmasker moet het bij de toepassing ontstaande stof filteren. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.

Draag bij de werkzaamheden geen losse kleding of sieraden en draag lang haar niet los. Losse voorwerpen kunnen ondanks de veiligheidsvoorzieningen door bewegende delen worden meegenomen en tot verwondingen leiden.

Gebruik geen versleten, ingescheurde of ernstig beschadigde schuurbanden. Ga zorgvuldig met de schuurbanden om en bewaar deze volgens de aanwijzingen van de fabrikant. Knik de schuurbanden niet.

Beschadigde schuurbanden kunnen stukscheuren, weggeslingerd worden en iemand verwonden.

Gebruik geen schuurbanden of ander toebehoren dat niet speciaal door de fabrikant is ontwikkeld of vrijge- geven. Een veilig gebruik is niet alleen gegeven door het feit dat een schuurband of toebehoren op uw machine past.

Gebruik altijd de veiligheidsvoorzieningen die zich op de machine bevinden. De veiligheidsvoorzieningen moeten goed op de machine gemonteerd zijn, zodat een maximum aan veiligheid wordt bereikt. De veiligheidsvoorzieningen moeten de bediener beschermen tegen rondvliegende schuurdeeltjes en onbedoelde aanraking met de schuurband.

Let op, brand- en explosiegevaar! Bij het schuren van metalen (zoals aluminium en magnesium) ontstaat stof dat brandbaar of explosief kan zijn. Gebruik de machine niet in de buurt van brandbare materialen. Vonken kunnen deze materialen ontsteken.

Let erop dat er geen personen door wegvliegende vonken in gevaar worden gebracht. Verwijder brandbare materialen uit de buurt. Bij het schuren van metaal ontstaan wegvliegende vonken.

Let erop dat andere personen zich op een veilige afstand bevinden van de plaats waar u werkt. Iedereen die de werkomgeving betreedt, moet persoonlijke beschermende uitrusting dragen. Brokstukken van het werkstuk of gebroken inzetgereedschappen kunnen wegvliegen en verwondingen veroorzaken, ook buiten de directe werkomgeving.

Het werkstuk moet altijd goed op de schuursteun en de aanslag aansluiten. Te kleine of dunne werkstukken mogen niet worden bewerkt. Er bestaat verwondingsgevaar door het weggeslingerde werkstuk.

Het bewerkte oppervlak kan zeer heet worden. Raak het niet met uw hand aan.

Raak nooit de lopende schuurband aan. Er bestaat verwondingsgevaar.

Druk in gevaarlijke situaties onmiddellijk op de veiligheidsuitschakelknop. De machine loopt maximaal 50 seconden uit.

Reinig regelmatig de ventilatieopeningen van de machine. De motorventilator zuigt stof in het machine-huis. Dit kan bij overmatige ophoping van metaalstof elektrische gevaren veroorzaken.

Let erop dat de machine stabiel en horizontaal staat.

Als de machine tijdens de werkzaamheden kantelt, kan dit ernstig letsel veroorzaken.

De stekker van de machine mag alleen door een vakman voor elektriciteit worden gemonteerd. De aardaan-sluiting in het stopcontact moet met de veiligheidsaarding van het stroomnet verbonden zijn.

Trek bij onderhoud en reparaties de stekker uit het stopcontact. Als de machine onbedoeld wordt ingeschakeld, kan dit tot ernstig letsel leiden.

Laat de elektrische veiligheid van de machine overeenkomstig de wettelijke bepalingen regelmatig controle- ren. Bij machines die niet worden nagezien, bestaat het gevaar van een elektrische schok.

Controleer voor de eerste ingebruikneming de draairichting van de motor. Bij een verkeerde draairichting kan het werkstuk worden weggeslingerd en ongevallen veroorzaken. De draairichting mag alleen worden omgekeerd door een vakman voor elektriciteit.

Ga bij het inschakelen van de machine nooit vlak naast de schuurband staan en laat andere personen daar nooit staan. De schuurband kan breken en ernstig letsel veroorzaken.

Omgang met gevaarlijke stoffen

Bij werkzaamheden voor materiaalafname met dit gereedschap ontstaat stof dat gevaarlijk kan zijn. Aanraken of inademen van sommige soorten stof, bijvoorbeeld van asbest en asbesthoudende materialen, loodhoudende verf, metaal, sommige houtsoorten, mineralen, silicaatdeeltjes van steenhoudende materialen, verfoplosmiddelen, houtbeschermingsmiddelen en aangroeiwering voor watervoertuigen kan bij personen allergische reacties, ademwegziekten, kanker en/of voortplantingsdefecten tot gevolg hebben. Het risico door de inademing van stof is afhankelijk van de blootstelling. Gebruik een op de vrijkomende stofsoort afgestemde afzuiging en persoonlijke veiligheidsuitrusting en zorg voor een goede ventilatie van de werkplek. Laat de bewerking van asbesthoudend materiaal over aan een vakman.

Houtstof en lichtmetaalstof, hete mengsels van schuurstof en chemische stoffen kunnen onder ongunstige omstandigheden zelf tot ontsteking komen of een explosie veroorzaken. Voorkom wegvliegende vonken in de richting van het stofreservoir en oververhitting van het elektrische gereedschap en het schuurmateriaal. Maak het stofreservoir op tijd leeg. Neem de bewerkingsvoorschriften van de fabrikant van het materiaal en de in uw land geldige voorschriften voor de te bewerken materialen in acht.

In één oogopslag.

1 Kruisknop fijninstelling bandloop
2 Veiligheidsafscherming bovenzijde
3 Instelschroef vlakschuursteun
4 Kruisknop veiligheidsafscherming boven
5 Geleider
6 Vleugelschroeven vonkbescherming
7 Vonkenbescherming
8 Schuursteun
9 Schroef voor schuursteun
10 Kruisknop veiligheidsafscherming voor
11 Spanhendel
12 Veiligheidsuitschakelknop
13 Ventilatieopeningen
14 Aan/uit-schakelaar
15 Contactschijf
16 Vlakschuursteun
17 Aandrijfschijf
18 Zijdeksel
19 Schroef voor zijdeksel
20 Aansluitstuk voor stofafzuiging
21 Plaatje
22 Bevestigingsschroeven voor onderstel of werktafel
23 Kruisknop, deksel boven en zijdeksel

Montagevoorschriften (afbeelding 6).

Bevestig de machine op het onderstel Fein GIXS of GIXBE (zie montagevoorschrift) of op een werktafel met passende schroeven (22).

Bevestig onderstel of werktafel met geschikte pluggen en schroeven op de vloer.

Alle bevestigingen moet voldoende zijn voor de tijdens de werkzaamheden optredende krachten.

Een foutieve montage kan ertoe leiden dat het onderstel of de werktafel kantelt of de machine tijdens de werkzaamheden losraakt van onderstel of werktafel en ernstige ongevallen veroorzaakt.

Elektrische aansluiting.

De externe elektrische aansluiting moet door een vakman voor elektriciteit worden uitgevoerd.

Let op de spanning van het stroomnet: De netspanning en frequentie van de spanningsbron moeten overeenkomen met de gegevens op het typeplaatje van de machine.

Controleer voor de eerste ingebruikneming de draairichting van de motor. De draairichting mag alleen worden omgekeerd door een vakman voor elektriciteit.

Instellingen.

Trek altijd voor werkzaamheden aan de machine de netstekker uit het stopcontact.

Vonkbescherming (7) instellen.

Draai beide vleugelschroeven (6) los en stel de vonkbescherming (7) zo in dat de schuurband zo ver mogelijk wordt afgedekt.

Draai beide vleugelschroeven weer vast.

Schuursteun (8) instellen (afbeelding 1).

Draai de kruisknop (9) los en stel een spleetafstand van max. 2 mm in.

Draai de kruisknop weer vast.

Vlakschuursteun (16) instellen

Bij vlakschuren moet de vlakschuursteun (16) parallel aan de schuurband zijn afgesteld en moet de steun de band over het hele oppervlak raken.

Draai de schroeven (4)/(10)/(23) los en verwijder de veiligheidsafscherming aan de boven- en voorzijde.

Draai de schroef (19)/(23) los en klap de zijdeksel (18) omlaag.

Draai de schroeven (3) los en stel de spleetafstand tussen aanslag (5) en vlakschuursteun (16) in. De spleetafstand mag maximaal 2 mm bedragen. (afbeelding 2) Draai de schroeven (3) weer vast.

Sluit de zijdeksel (18) en draai de schroef (19)/(23) weer vast.

Breng de veiligheidsafscherming aan de boven- en voorzijde weer aan en draai de schroeven (4) en (10) weer vast.

Bandloop fijn afstellen.

Schakel de machine slechts kort in en controleer de bandloop.

Stel de bandloop met de kruisknop (1) in het midden als de schuurband naar rechts of naar links beweegt.

Als de bandloop niet in het midden kan worden ingesteld:

Reinig de aandrijfschijf (17) en de contactschijf (15) met perslucht.

Controleer de aandrijfschijf en de contactschijf op slijtage, vervorming en gebruiksschade. Laat beschadigde delen onmiddellijk vervangen.

Schuurband vervangen.

Trek altijd voor werkzaamheden aan de machine de netstekker uit het stopcontact.

Draai de schroef (19)/(23) los en klap de zijdeksel (18) omlaag.

Draai de hendel (11) omlaag om de spanvoorziening te ontlasten.

Verwijder de oude schuurband.

Let op de aanduiding van de looprichting aan de achterzijde van de schuurband voordat u de nieuwe

schuurband aanbrengt. Deze moet overeenkomen met de draairichting van het aandrijfwiel.

Leg de schuurband tegelijkertijd op de aandrijfschijf (17) en de contactschijf (15).

Draai de hendel (11) omhoog om de schuurband te spannen.

Sluit de zijdeksel (18) en draai de schroef (19)/(23) weer vast.

Controleer de spleetafstand van de schuursteun.

Schakel de machine in en stel de bandloop af.

Gebruiksvoorschriften.

Inschakelen:

Ontgrendel de veiligheidsuitschakelknop (12) en klap deze omhoog. Toets „I” (14) indrukken.

Uitschakelen:

Veiligheidsuitschakelknop (12) omhoogklappen. Toets „0” (14) indrukken.

De machine loopt na het uitschakelen ca. 50 seconden uit.

Veiligheidsuitschakelknop:

Druk in gevaarlijke situaties op de rode nooduitschakelknop om de machine uit te schakelen.

Beveiliging tegen overbelasting.

Bij een aanhoudend hoge belasting gedurende een lange periode wordt de machine uitgeschakeld. Na een afkoeltijd van ca. 15 minuten is de machine weer gereed voor gebruik.

Contactschuren (afbeeldingen 3+4).

Controleer dat de kruisknop (9) is vastgedraaid.

Controleer dat de veiligheidsafscherming aan de bovenzijde (2) met de kruisknop (4)/(23) geborgd en de zijdeksel (18) gesloten is.

Controleer de spleetafstand van de schuursteun.

Controleer de stand van de vlakschuursteun (16). De schroeven (3) moeten in de onderste stand staan.

Controleer of de vonkbescherming (7) goed is ingesteld en vastgedraaid.

Schakel de machine in en controleer de bandloop.

Leg het werkstuk vast op de schuursteun.

Geleid het werkstuk met beide handen of zet het in een voorziening vast.

Vlakschuren (afbeelding 5)

Draai de kruisknoppen (4)/7(23) los en verwijder de veiligheidsafscherming (2) aan de bovenzijde.

Controleer of de spleetafstand goed is ingesteld. (afbeelding 2)

Schakel de machine in en controleer de bandloop.

Geleid het werkstuk met beide handen en neem het na de bewerking naar boven weg.

Afzuigvoorziening

We adviseren het gebruik van de afzuigvoorziening.

De machine kan via het aansluitstuk (20) op een afzuig- voorziening worden aangesloten.

Geluidsemissiewaarden.

Onbelast Schuren lopen

Gemeten A-gewogen emissiegeluidsdrukni-veau op de werkplek L_pA (re 20 μPa), in decibel 81 91

Onzekerheid K_pA , in decibel 4 4

Gemeten A-gewogen geluidsvermogenniveau L_wA (re 1 pW), in decibel 91 100

Onzekerheid K_wA , in decibel 2,5 2,5

Bedrijfscondities

Toerental (per minuut) 3 000 3 000

Materiaal	-	ST 37
Afmeting	-	8 x 40
Schuurband		GRIT by Fein
	-	36Z

OPMERKING: De som van gemeten emissiewaarde en bijbehorende onzekerheid vormt de bovengrens van de waarden die bij metingen kunnen optreden.

Gehoorbescherming gebruiken!

Meetwaarden bepaald volgens de in aanmerking komende productnorm (zie de laatste pagina van deze gebruiksaanwijzing).

Onderhoud en klantenservice.

Reparaties mogen alleen door een vakman volgens de geldende voorschriften worden uitgevoerd.

Voor reparatiewerkzaamheden adviseren wij de FEIN-klantenservice, de bij FEIN aangesloten werkplaatsen en de FEIN-vertegenwoordigingen.

Producten die met asbest in aanraking zijn gekomen, mogen niet voor reparatie worden afgegeven. Voer met asbest gecontamineerde producten af volgens de in uw land geldende voorschriften voor de afvoer van asbesthoudend afval.

Als de aansluitkabel van het elektrische gereedschap beschadigd is, moet deze worden vervangen door de fabrikant of zijn vertegenwoordiger.

Vervang stickers en waarschuwingen op het elektrische gereedschap bij veroudering en slijtage.

De actuele onderdelenlijst van dit elektrische gereedschap vindt u op www.fein.com.

Gebruik alleen originele vervangingsonderdelen.

Voer de volgende onderhoudswerkzaamheden regelmatig uit:

Blaas de ventilatieopeningen (13) van het motor-huis en de gemarkeerde plaatsen met perslucht uit (zie plaatje (21)).

Smeer de machine dagelijks op de gemarkeerde plaatsen met machineolie (zie plaatje (21)).

Controleer aandrijfschijf (17) en contactschijf (15) bij elke schuurbandwissel op slijtage en beschadigingen. Laat beschadigde delen vervangen.

De volgende delen kunt u indien nodig zelf vervangen: Schuurband, vonkbescherming

Wettelijke garantie en fabrieksgarantie.

De wettelijke garantie op het product geldt overeenkomstig de wettelijke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is mogelijk dat bij de machine slechts een deel van het in deze gebruiksaanwijzing beschreven en afgebeelde toebehoren wordt meegeleverd.

Conformiteitsverklaring.

De CE-verklaring geldt alleen voor landen van de Europese Unie en de EFTA (European Free Trade Association) en alleen voor producten die bestemd zijn voor de EU- of EFTA-markt. Zodra het product op de EU-markt is gebracht, verliest het UKCA-teken zijn geldigheid.

De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en alleen voor producten die voor de Britse markt bestemd zijn. Zodra het product op de Britse markt is gebracht, verliest het CE- teken zijn geldigheid.

De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalingen die op de laatste pagina van deze gebruiksaanwijzing vermeld staan.

Technische documentatie bij:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwäbisch Gmünd-Bargau, Germany

Milieubescherming en afvoer van afval.

Voer verpakkingen, versleten machines en toebehoren op een voor het milieu verantwoorde wijze af.

Aansluitschakelschema's.

Type GI100 Pagina 182

Type GI100 EF Pagina 183

Type GI1002V Pagina 184

Turatie (/min) 3 000 3 000

Material	- ST 37
Dimensiuni	- 8 × 40
Bandă de șlefuire	GRIT by Fein
	- 36Z
