HASZNÁLATI ÚTMUTATÓ GRIT GI 100 EF Fein

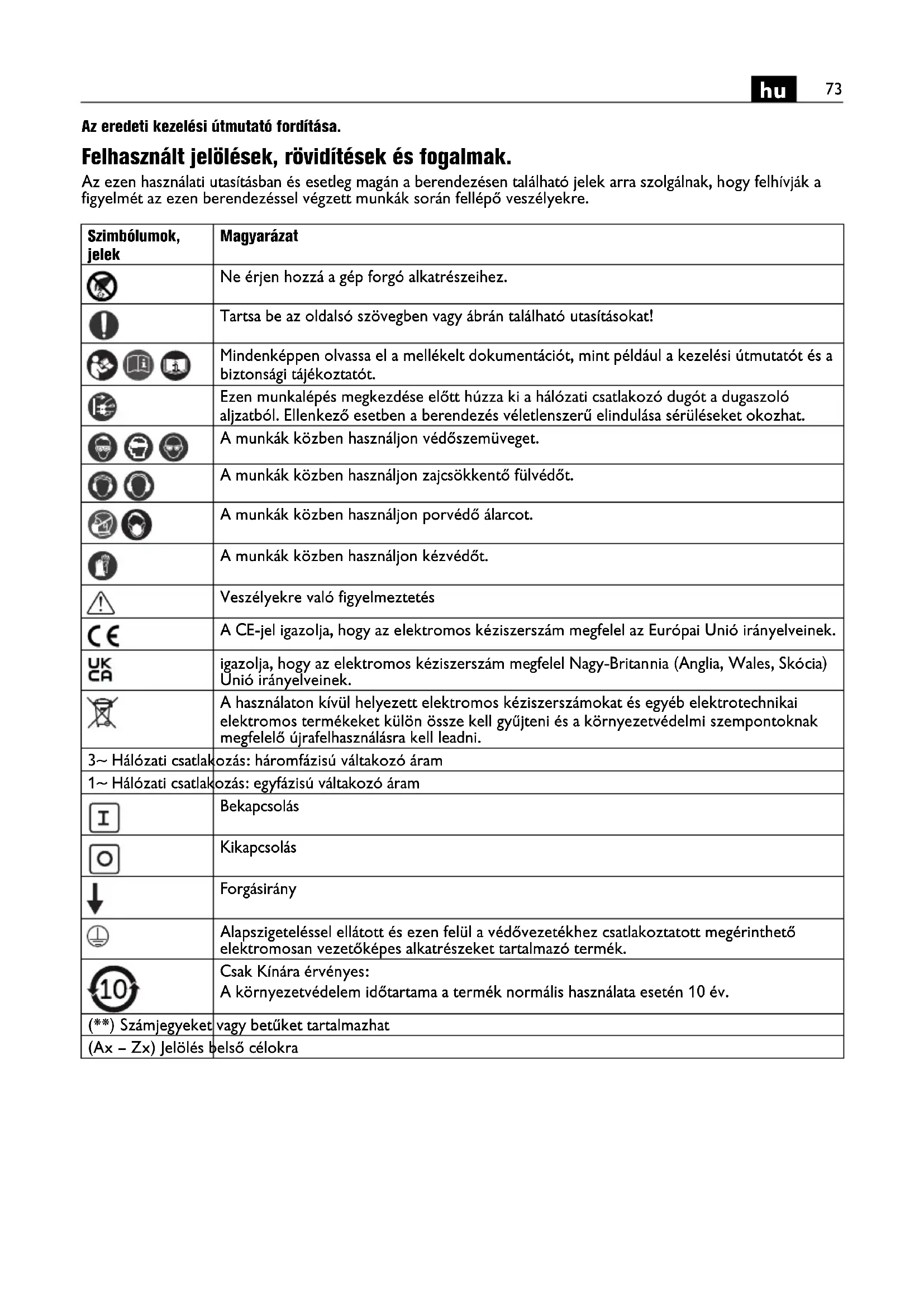

Az eredeti kezelési útmutató fordítása. Felhasznált jelölések, rövidítések és fogalmak. Az ezen használati utasításban és esetleg magán a berendezésen található jelek arra szolgálnak, hogy felhívják a figyelmét az ezen berendezéssel végzett munkák során fellépő veszélyekre. Szimbólumok, jelek Magyarázat Ne érjen hozzá a gép forgó alkatrészeihez. Tartsa be az oldalsó szövegben vagy ábrán található utasításokat! Mindenképpen olvassa el a mellékelt dokumentációt, mint például a kezelési útmutatót és a biztonsági tájékoztatót. Ezen munkalépés megkezdése előtt húzza ki a hálózati csatlakozó dugót a dugaszoló aljzatból. Ellenkező esetben a berendezés véletlenszerű elindulása sérüléseket okozhat. A munkák közben használjon védőszemüveget. A munkák közben használjon zajcsökkentő fülvédőt. A munkák közben használjon porvédő álarcot. A munkák közben használjon kézvédőt. Veszélyekre való figyelmeztetés A CE-jel igazolja, hogy az elektromos kéziszerszám megfelel az Európai Unió irányelveinek. igazolja, hogy az elektromos kéziszerszám megfelel Nagy-Britannia (Anglia, Wales, Skócia) Unió irányelveinek. A használaton kívül helyezett elektromos kéziszerszámokat és egyéb elektrotechnikai elektromos termékeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelő újrafelhasználásra kell leadni. 3~ Hálózati csatlakozás: háromfázisú váltakozó áram 1~ Hálózati csatlakozás: egyfázisú váltakozó áram Bekapcsolás Kikapcsolás Forgásirány Alapszigeteléssel ellátott és ezen felül a védővezetékhez csatlakoztatott megérinthető elektromosan vezetőképes alkatrészeket tartalmazó termék. Csak Kínára érvényes: A környezetvédelem időtartama a termék normális használata esetén 10 év. (**) Számjegyeket vagy betűket tartalmazhat (Ax – Zx) Jelölés belső célokra74

Az Ön biztonsága érdekében. Amíg gondosan végig nem olvasta és az ábrákkal, specifikációkkal és biztonsági előírásokkal együtt teljes mértékben meg nem értette ezt a használati utasítást, ne használja ezt a gépet. Ugyanígy vegye tekintetbe az adott országban érvényes, elektromos biztonságra és a munkavédelemre vonatkozó előírásokat (Németországban: BGV A2, BGR 500). Az adott dokumentumokban található biztonsági előírások és utasítások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Őrizze meg későbbi használatra ezt a Használati Utasítást, és a gép továbbadása vagy eladása esetén adja át a géppel együtt az új tulajdonosnak. A berendezés rendeltetése. A berendezés az időjárás hatásaitól védett helyen a FEIN cég által engedélyezett csiszolószalagokkal és tartozékokkal fémek csiszolására szolgál. Biztonsági információk. Viseljen személyi védőfelszerelést. Használjon az alkalmazásnak megfelelő teljes védőálarcot, szemvédőt vagy védőszemüveget. Amennyiben célszerű, viseljen porvédő álarcot, zajtompító fülvédőt, védő kesztyűt vagy különleges kötényt, amely távol tartja a csiszolószerszám- és anyagrészecskéket. Mindenképpen védje meg a szemét a kirepülő idegen anyagoktól, amelyek a különböző alkalmazások során keletkeznek. A por- vagy védőálarcnak meg kell szűrnie a használat során keletkező port. Ha hosszú ideig ki van téve az erős zaj hatásának, elvesztheti a hallását. Munka közben sohase viseljen bő ruhát, ékszert vagy fedetlen, hosszú hajat. A nem rögzített tárgyakat a mozgó alkatrészek a védőberendezések dacára is elkaphatják és így sérüléseket okozhatnak. Ne használjon elkopott, beszakadt, vagy erősen elszennyeződött csiszolószalagokat. Óvatosan kezelje és a gyártó előírásainak megfelelően tárolja a csiszolószalagokat. Ne törje meg a csiszolószalagokat! A megrongálódott csiszolószalagok szétszakadhatnak, kirepülhetnek és sérüléseket okozhatnak. Ne használjon olyan csiszolószalagokat vagy egyéb tartozékokat, amelyeket a kéziszerszámot gyártó cég nem külön erre a célra fejlesztett ki, vagy amelyek használatát az nem engedélyezte. A biztonságos üzemeléshez nem elég, ha egy csiszolószalagot vagy valamilyen tartozékot fel lehet szerelni az Ön gépére. Mindig használja a kéziszerszámon található védőberendezéseket. A védőberendezéseket biztonságosan kell felszerelni a kéziszerszámra, hogy azok a legnagyobb elérhető biztonságot nyújtsák. A védőberendezéseknek meg kell óvniuk a kezelőt a csiszolás során kirepített részecskéktől és a csiszolószalag akaratlan megérintésétől. Figyelem, tűz- és robbanásveszély! Fémek (például alumínium vagy magnézium) csiszolásakor olyan por keletkezik, amely éghető vagy robbanékony lehet. Ne használja a kéziszerszámot éghető anyagok közelében. A szikrák ezeket az anyagokat meggyújthatják. Ügyeljen arra, hogy a szikraszórás ne veszélyeztethessen személyeket. Távolítsa el a munkaterület közeléből az éghető anyagokat. A fémek csiszolásakor szikraszórás lép fel. Ügyeljen arra, hogy a többi személy biztonságos távolságban maradjon az Ön munkaterületétől. Minden olyan személynek, aki belép a munkaterületre, személyi védőfelszerelést kell viselnie. A munkadarab letört részei vagy a széttört szerszámok a közvetlen munkaterületen kívülre repülhetnek és személyi sérüléseket okozhatnak. A munkadarabnak mindig biztonságosan fel kell feküdnie a csiszológép tárgyasztalára. Túl kicsi vagy túl vékony munkadarabokat nem szabad megmunkálni. A kirepített munkadarab sérüléseket okozhat. Munka közben a megmunkált felület igen forró lehet. Ne érintse meg a kezével a felületet. Jel Nemzetközi egység Magyarországon használatos egység Magyarázat

m/s m/s A csiszolószalag sebessége

, rpm, r/min /perc Üresjárati fordulatszám

W W Teljesítményfelvétel U VVFeszültség f Hz Hz Frekvencia

mm mm Csiszolószalag hossza

mm mm Csiszolószalag szélessége kg kg Súly az „EPTA-Procedure 01” (01 EPTA- szabvány) szerint m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Az SI nemzetközi egységrendszer alapegységei és levezetett egységei.75

Sohase érjen hozzá a mozgásban lévő csiszolószalaghoz. Ellenkező esetben sérülésveszély áll fenn. Veszélyhelyzetekben azonnal nyomja meg a biztonsági vészkikapcsoló gombot. A gép utánfutása az 50 másodpercet is elérheti. Rendszeresen tisztítsa meg a gép szellőzőnyílásait. A motorventilátor port szív be a házba. Ha ennek eredményeképpen túl sok fémpor gyűlik össze, ez áramütéshez vezethet. Ügyeljen arra, hogy a gép biztonságosan és vízszintes helyzetben legyen felállítva. Ha a gép munka közben felbillen, ez súlyos sérülésekhez vezethet. A gép csatlakozó dugóját csak villamos szakember szerelheti fel. A csatlakozó aljzat védővezetékének össze kell kötve lennie a hálózat védőföldelésével. Karbantartási és javítási munkák megkezdése előtt húzza ki a hálózati csatlakozó dugót a dugaszolóaljzatból! Ha a gépet akaratlanul bekapcsolják, ez komoly sérülésekhez vezethet. A törvényes előírásoknak megfelelő időközökben rendszeresen ellenőriztesse a gép elektromos biztonságát. A nem ellenőrzött gépeknél áramütés veszélye áll fenn! Az első üzembe helyezés ellenőrizze a motor forgásirányát. Helytelen forgásirány esetén a gép kirepítheti a munkadarabot és ez balesetekhez vezethet. A forgásirányt csak egy villamos szakembernek szabad átállítania! A gép bekapcsolásakor se Ön, se más személyek ne álljanak közvetlenül a csiszolószalag mellett. A csiszolószalag elszakadhat és súlyos sérüléseket okozhat. A veszélyes porfajták kezelése Az ezzel a szerszámmal végzett anyaglemunkáló folyamatok során olyan porok keletkeznek, amelyek veszélyesek lehetnek. Egyes porfajták (például azbeszt és azbeszt tartalmú anyagok, ólomtartalmú festékrétegek, fémek, egyes fafajták, ásványok, követ tartalmazó anyagok szilikát részecskéi, festék oldószerek, favédőszerek, a vízi járművek védelmére használt rohadás gátló anyagok) megérintése vagy belélegzése allergiás reakciókat, légúti betegségeket, rákos megbetegedéseket és a szaporodási szervek károsodását válthatják ki. A porok belélegzésével kapcsolatos kockázat az expozíció mértékétől függ. Alkalmazzon a keletkező poroknak megfelelő porelszívást, viseljen személyi védőfelszereléseket és gondoskodjon a munkahely jó szellőzéséről. Az azbeszt tartalmú anyagok megmunkálását bízza szakemberekre. Fa és könnyűfémporok, valamint a csiszolás során keletkező porok és vegyszerek forró keverékei bizonyos körülmények között saját maguktól meggyulladhatnak, vagy robbanást okozhatnak. Gondoskodjon arról, hogy a szikrák ne a portartály felé repüljenek, kerülje el az elektromos kéziszerszám és a csiszolásra kerülő munkadarab túlhevülését, vegye figyelembe az anyag gyártójának megmunkálási előírásait, valamint az adott országban a megmunkálásra kerülő anyagokra vonatkozó érvényes előírásokat. Egy pillantásra. 1 Állítócsavar a szalagfutás beszabályozására 2 Védőborítás, fent 3 Szabályozócsavar, síkcsiszolószán 4 Csillag alakú szabályozó csavar, védőburkolat fent 5 Ütköző 6 Szárnyascsavarok, szikraterelő lap 7 Szikraterelő lap 8 Tárgyasztal 9 Csiszolótámasz-csavar 10 Csillag alakú szabályozó csavar, védőburkolat elől 11 Szorítókar 12 Biztonsági vészkikapcsoló gomb 13 Szellőzőnyílás 14 Be-/kikapcsoló 15 Érintkezőtárcsa 16 Síkcsiszolószán 17 Hajtótárcsa 18 Oldalsó fedél 19 Csavar az oldalsó fedél számára 20 Csőcsonk a porelszíváshoz 21 Tájékoztató tábla 22 Gépállvány rögzítőcsavarok, munkaasztal 23 Állítócsavar, felső fedél és oldalsó fedél Szerelési utasítások (6. ábra). Rögzítse a berendezést a GIXS vagy a GIXBE Fein gépállványra (lásd a szerelési utasítást) vagy egy munkaasztalra a hozzáillő (22) csavarokkal. Rögzítse a gépállványt vagy a munkaasztalt megfelelő dübel-/csavarkötésekkel a padlóhoz. Valamennyi rögzítésnek fel kell tudni vennie a munkák során fellépő erőket. Egy hibás szerelés ahhoz vezethet, hogy a gépállvány vagy a munkaasztal felbillen, vagy hogy a berendezés a munka során leválik a gépállványról vagy a munkaasztalról és súlyos baleseteket okoz. Elektromos csatlakozás. Az elektromos csatlakoztatást csak villamos szakember készítheti el! Ügyeljen a hálózati feszültségre: A feszültségforrás feszültségének és frekvenciájának meg kell egyeznie a berendezés típustábláján található adatokkal. Az első üzembe helyezés előtt ellenőrizze a motor forgásirányát. A forgásirányt csak egy villamos szakembernek szabad átállítania! Beállítások. A gépen végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszoló aljzatból.76

Állítsa be a (7) szikraterelő lapot. Lazítsa ki mindkét (6) szárnyascsavart és állítsa olyan helyzetbe a (7) szikraterelő lapot, hogy az amennyire csak lehetséges letakarja a csiszolószalagot. Húzza meg ismét szorosra mindkét szárnyascsavart. A (8) tárgyasztal beállítása (1. ábra). Lazítsa ki a (11) állítócsavart és állítsa be legfeljebb 2 mm-re a hézagot. Húzza meg ismét feszesre a csillagfejű forgatócsavart. Állítsa be a (16) síkcsiszolószánt. A síkra csiszoláshoz a (16) síkcsiszolószánnak a csiszolószalaggal párhuzamos helyzetben kell lennie és azt az egész felületén érintenie kell. Oldja ki a csavarokat (4)/(10)/(23) és távolítsa el a felső és az első védőburkolatot. Oldja ki a csavart (19)/(23) és hajtsa le az oldalsó fedelet (18). Lazítsa ki a (3) csavarokat és állítsa be a hézagot a (5) ütköző és a (16) síkcsiszolószán között. A hézag legfeljebb 2 mm lehet! (2. ábra) Húzza meg ismét szorosra a (3) csavarokat. Zárja le az oldalsó fedelet (18) és húzza meg ismét szorosra a csavart (19)/(23). Tegye ismét fel a felső és első védőborítást és húzza meg imsét szorosra a (4)/(10) csavarokat. A szalag futásának beszabályozása. Kapcsolja be rövid időre a gépet és ellenőrizze a szalag futását. Szabályozza be középre a szalag futását a (1) állítócsavarral, ha a csiszolószalag jobbra vagy balra tartana. Ha nem sikerül középre beállítani a szalag futását: Tisztítsa meg sűrített levegővel a (17) hajtókereket és az (15 ) éri ntkező kereket. Ellenőrizze a hajtókereket és az érintkező kereket, nem kopott-e el, nincs-e deformálódva és nincs-

elh asználódva. A megrongálódott alkatrészeket azonnal cserélje ki. Csiszolószalag cseréje. A gépen végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszoló aljzatból. Oldja ki a csavart (19)/(23) és hajtsa le az oldalsó fedelet (18). Forgassa el felfelé a (11) kart, hogy tehermentesítse a befogó szerkezetet. Távolítsa el a régi csiszolószalagot. Az új csiszolószalag felszerelése előtt ügyeljen a csiszolószalag hátoldalán megadott futási irány betartására! Ennek egybe kell esnie a hajtókerék forgásirányával. Tegye fel egyidejűleg a csiszolószagot a (17) hajtókerékre és az (15) érintkező kerékre. Forgassa el lefelé a (11) kart, hogy megfeszítse a csiszolószalagot. Zárja le az oldalsó fedelet (18) és húzza meg ismét szorosra a csavart (19)/(23). Ellenőrizze a gépcsiszolószán hézagát. Kapcsolja be a berendezést és szabályozza be a szalag futását. Üzemeltetési utasítások. Bekapcsolás: Oldja ki és hajtsa fel a (12) biztonsági vészkikapcsoló gombot. Nyomja meg az „I” (14) gombot. Kikapcsolás: Hajtsa fel a (12) biztonsági vészkikapcsoló gombot. Nyomja meg a „0” (14) gombot. A gép a kikapcsolás után még kb. 50 másodpercig tovább futhat. Biztonsági vészkikapcsoló gomb: Veszélyhelyzetek fellépésekor a berendezés kikapcsolásához nyomja meg a piros biztonsági vészkikapcsoló gombot. Túlterhelésbiztosító. Ha a gép terhelése hosszabb időn át tartósan magas, a gép kikapcsolásra kerül. Lehűlés után (kb. 15 perc) a gép ismét üzemkész. Munkavégzés (3+4. ábra) Győződjön meg arról, hogy a (11) állítócsavar szorosan meg van húzva. Gondoskodjon arról, hogy a felső védőburkolat (2) az állítócsavarral (4)/(23) biztosítva és az oldalsó fedél (18) zárva legyen. Ellenőrizze a gépcsiszolószán hézagát. Ellenőrizze a (16) síkcsiszolószán helyzetét. A (3) csavaroknak az alsó helyzetben kell lenniük. Ellenőrizze, hogy a (7) szikraterelő lap helyesen van-e beállítva és megfelelően meg van-e szorítva. Kapcsolja be a gépet és ellenőrizze a szalag futását. Szorosan nyomja rá a munkadarabot a csiszológépszánra. Mindkét kezével vezesse vagy egy szerkezetben rögzítse a munkadarabot. Síkcsiszolás (5. ábra) Oldja ki az állítócsavarokat (4)/(23) és távolítsa el a felső védővédőburkolatot (2). Gondoskodjon róla, hogy a hézag helyesen legyen beállítva. (2. ábra) Kapcsolja be a gépet és ellenőrizze a szalag futását. A munkadarabot mindkét kezével vezesse, majd a munka befejezése után felfelé mutató irányban vegye le a berendezésről. Elszívó berendezés Azt ajánljuk, hogy használjon egy elszívó szerkezetet. A gépet a (20) csőcsonkon keresztül egy elszívó berendezéshez lehet csatlakoztatni.77

Zajszint értékek. Üzembentartás és vevőszolgálat. Javítási munkákat csak szakemberek és csak az érvényes előírásoknak megfelelően hajthatnak végre. Azt javasoljuk, hogy a javítási munkákkal a FEIN- vevőszolgálatot, a szerződéses FEIN-műhelyeket, vagy a FEIN-képviseleteket bízzák meg. Az olyan termékeket, amelyek azbeszttel kerültek érintkezésbe, nem szabad javításra leadni. Az azbeszttel szennyezett termékeket az adott országban érvényes, az azbesztet tartalmazó hulladékokra vonatkozó előírásoknak megfelelően kell ártalmatlanítani. Ha az elektromos kéziszerszám csatlakozó vezetéke megsérült, azt a gyártóval vagy annak képviselőjével ki kell cseréltetni. Ha elhalványul, vagy elkopik, tegyen fel új figyelmeztető címkéket az elektromos kéziszerszámra. Ennek az elektromos kéziszerszámnak a pillanatnyilag érvényes pótalkatrész-listáját az interneten a www.fein.com címen találhatja meg. Csak eredeti pótalkatrészeket használjon. Rendszeresen hajtsa végre a következő karbantartási munkákat: Fújja át sűrített levegővel a motorház (13) hűtőlevegő nyílásait és a többi megjelölt pontot (lásd a (21) tájékoztató táblát). Naponta olajozza meg gépolajjal a megjelölt pontokat (lásd a (21) tájékoztató táblát). A csiszolószalag minden egyes kicserélésekor vizsgálja felül a (17) hajtótárcsa és a (15) érintkező tárcsa kopását és esetleges megrongálódását. A megrongálódott alkatrészeket cseréltesse ki. A következő alkatrészeket szükség esetén Ön is kicserélheti: Csiszolószalag, szikravédő lap Jótállás és szavatosság. A termékre vonatkozó jótállás a forgalomba hozási országban hatályos törvényes rendelkezéseknek megfelelően érvényes. Termékeinket ezen túlmenően a FEIN jótállási nyilatkozatában leírtaknak megfelelő kiterjesztett garanciával szállítjuk. Az Ön berendezéséhez tartozó szállítmányban nem feltétlenül található meg az ezen használati útmutatóban ismertetésre kerülő vagy ábrázolt valamennyi tartozék. Megfelelőségi nyilatkozat. A CE-nyilatkozat csak az Európai Unió és az EFTA (Európai Szabadkereskedelmi Társulás) országaira és csak azokra a termékekre érvényes, amelyek az EU- vagy EFTA-piac számára kerültek gyártásra. A terméknek az EU-piacon való forgalombahozatala után az UKCA-jel érvényét veszti. Az UKCA-nyilatkozat csak a brit piacra (Angliára, Walesre és Skóciára) és csak azokra a termékekre vonatkozik, amelyek a brit piac számára kerültek gyártásra. A terméknek a brit piacon való forgalombahozatala után a CE-jel érvényét veszti. A FEIN egyedüli felelőséggel kijelenti, hogy ez a termék megfelel az ezen kezelési útmutató utolsó oldalán megadott idevonatkozó előírásoknak. A műszaki dokumentáció a következő helyen található: C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd-Bargau, Germany Környezetvédelem, hulladékkezelés. A csomagolóanyagokat, a már nem használható berendezéseket és tartozékokat a környezetvédelmi szempontoknak megfelelő újrafelhasználásra le kell adni. Csatlakoztatási kapcsolási rajzok. Típus GI100O ldal 182 Típus GI100 EFO ldal 183 Típus GI1002VO ldal 184 Üresjárat Csiszolás Mért A-értékelésű kibocsátott hangnyomás-szint a munkahelyen

decibelben 4 4 Mért A-értékelésű hangteljesítmény-szint

(re 1 pW), decibelben 91 100 Szórás,

decibelben 2,5 2,5 Üzemeltetési feltételek Fordulatszám (/min) 3 000 3 000 Anyag – ST 37 Méret – 8 x 40 Csiszolószalag

GRIT by Fein 36Z MEGJEGYZÉS: A mért emissziós érték és a hozzátartozó szórás összege az a felső határ, amely a mérések során felléphet. Használjon zajtompító fülvédőt! A mérési értékek az idevonatkozó termékszabványnak (lásd ezen kezelési utasítás utolsó oldalát) megfelelően kerültek meghatározásra.78
