BRUKSANVISNING GRIT GI 100 EF Fein

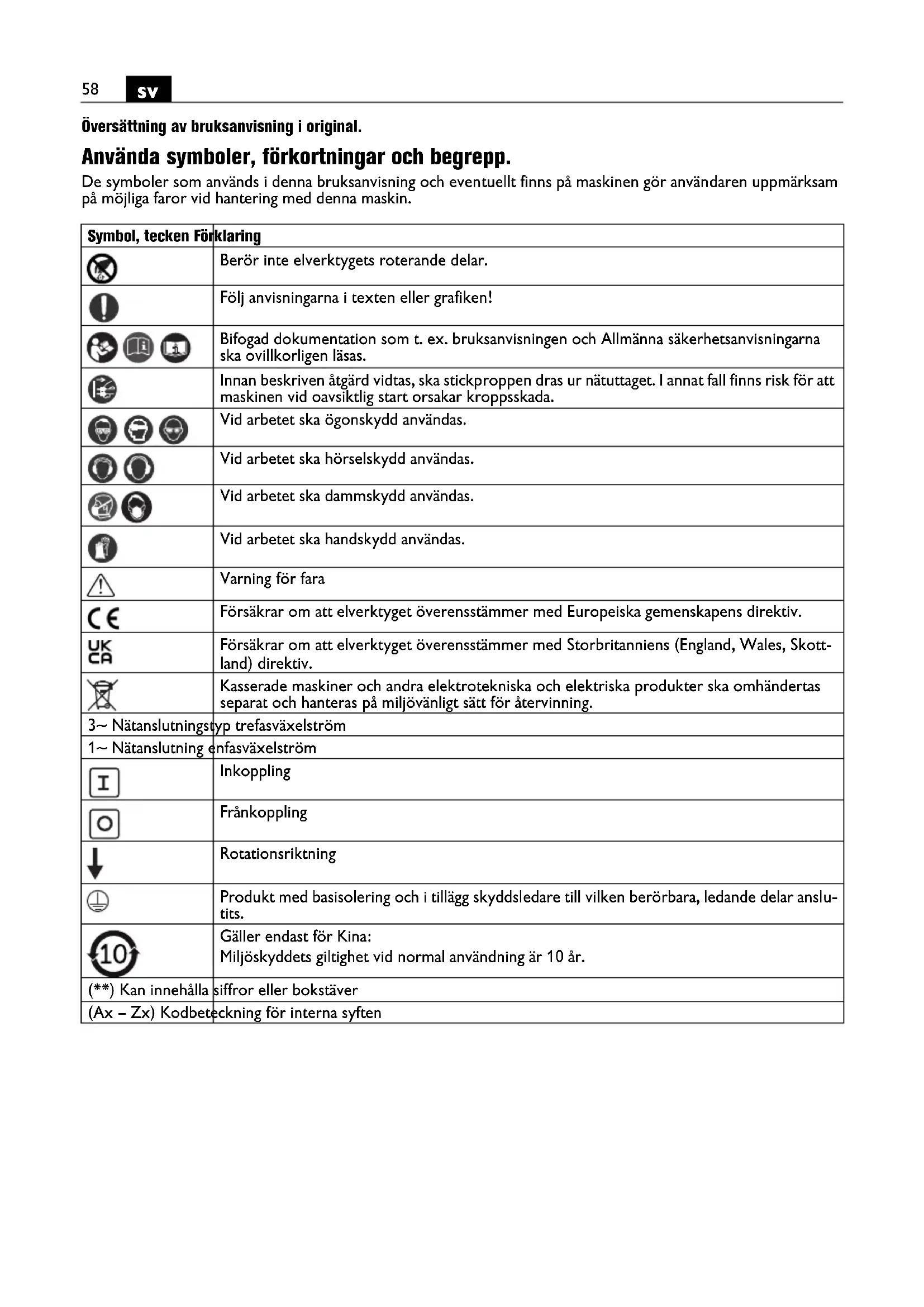

Översättning av bruksanvisning i original. Använda symboler, förkortningar och begrepp. De symboler som används i denna bruksanvisning och eventuellt finns på maskinen gör användaren uppmärksam på möjliga faror vid hantering med denna maskin. Symbol, tecken Förklaring Berör inte elverktygets roterande delar. Följ anvisningarna i texten eller grafiken! Bifogad dokumentation som t. ex. bruksanvisningen och Allmänna säkerhetsanvisningarna ska ovillkorligen läsas. Innan beskriven åtgärd vidtas, ska stickproppen dras ur nätuttaget. I annat fall finns risk för att maskinen vid oavsiktlig start orsakar kroppsskada. Vid arbetet ska ögonskydd användas. Vid arbetet ska hörselskydd användas. Vid arbetet ska dammskydd användas. Vid arbetet ska handskydd användas. Varning för fara Försäkrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv. Försäkrar om att elverktyget överensstämmer med Storbritanniens (England, Wales, Skott- land) direktiv. Kasserade maskiner och andra elektrotekniska och elektriska produkter ska omhändertas separat och hanteras på miljövänligt sätt för återvinning. 3~ Nätanslutningstyp trefasväxelström 1~ Nätanslutning enfasväxelström Inkoppling Frånkoppling Rotationsriktning Produkt med basisolering och i tillägg skyddsledare till vilken berörbara, ledande delar anslu- tits. Gäller endast för Kina: Miljöskyddets giltighet vid normal användning är 10 år. (**) Kan innehålla siffror eller bokstäver (Ax – Zx) Kodbeteckning för interna syften59

För din säkerhet. Använd inte maskinen innan du noggrant läst denna bruksanvisning och fullständigt förstått alla anvisningar inklusive figurer, specifikationer och säkerhetsregler. Beakta även tillämpliga nationella bestämmelser för elektrisk säkerhet och arbetarskydd (i Tyskland: BGV A2, BGR 500). Ignoreras säkerhetsanvisningarna i nämnda underlag finns risk för elektrisk chock, brand och/eller allvarlig personskada. Denna bruksanvisning bör förvaras för senare bruk och bifogas maskinen vid försäljning eller överlåtelse. Maskinens användning Maskin för slipning av metall med av Fein godkända slip- band och tillbehör i väderskyddad omgivning. Speciella säkerhetsanvisningar. Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skyddsglasögon. Om så behövs, använd dammfilter- mask, hörselskydd, skyddshandskar eller skyddsförklä- de som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet. Damm- och andningsskydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller. Undvik under arbetet löst hängande kläder, smycken eller långt öppet hår. Löst hängande föremål kan oaktat skyddsanordningarna dras in av rörliga delar och sedan leda till personskada. Använd inte utslitna, sönderrivna eller kraftigt tilltäpp- ta slipband. Hantera slipbanden aktsamt och förvara dem enligt tillverkarens anvisning. Knäck inte slipban- den! Skadade slipband kan rivas sönder, slungas ut och leda till personskada. Använd endast slipband och tillbehör som tillverkaren tagit fram eller godkänt för aktuell bearbetning. Användningen behöver inte vara tillförlitlig bara för att slipbandet eller tillbehöret passar till maskinen. Använd alltid de skyddsanordningar som finns på maskinen. Skyddsanordningarna ska vara stadigt mon- terade på maskinen så att högsta möjliga säkerhet upp- nås. Skyddsanordningarna ska skydda operatören mot utslungade slippartiklar och oavsiktlig beröring av slip- bandet. Observera brand- och explosionsrisk! Vid slipning av metall (t. ex. aluminium eller magnesium) uppstår damm som kan vara brännbart eller explosivt. Använd inte maskinen i närheten av brännbara material. Risk finns för att gnistor antänder materialet. Se till att personer inte utsätts för fara till följd av gnis- tor. Avlägsna brännbara material från arbetsplatsen. Vid slipning av metall uppstår gnistor. Se till att obehöriga personer hålls på betryggande avstånd från arbetsområdet. Alla som rör sig inom arbetsområdet måste använda personlig skyddsutrust- ning. Brottstycken från arbetsstycket eller insatsverkty- gen kan slungas ut och orsaka personskada även utanför arbetsområdet. Arbetsstycket måste alltid ligga stadigt på slipstödet och mot anslaget. För små eller tunna arbetsstycken får inte bearbetas. Risk finns att arbetsstycket slungas ut. Ytan som bearbetas kan bli mycket het. Berör inte ytan med handen. Berör inte roterande slipband. Risk för person- skada. Tryck vid farlig situation genast på nödstoppsfrånkopp- laren. Efter frånkoppling fortsätter maskinen att gå upp till 50 sekunder. Rengör regelbundet maskinens ventilationsöppningar. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara. Kontrollera att maskinen står stadigt och plant. Om maskinen under arbetet tippar kan allvarliga personska- dor uppstå. Endast en elektriker får montera maskinens stickkon- takt. Skyddsledaren i nätuttaget måste vara ansluten till elnätets skyddsjordning. Dra ut stickproppen innan service eller reparation utförs! En oavsiktligt påkopplad maskin kan leda till all- varlig personskada. Tecken Internationell enhet Nationell enhet Förklaring

, rpm, r/min r/min Tomgångsvarvtal

mm mm Slipbandslängd

Bas- och härledda enheter från det Internatio- nella enhetssystemet SI.60

Låt maskinens elektriska säkerhet regelbundet kontrol- leras enligt tillämpliga lagbestämmelser. En okontrol- lerad maskin kan orsaka en elstöt! Kontrollera motorns rotationsriktning före första driftstarten. Fel rotationsriktning kan leda till att arbets- stycket slungas ut och orsaka olycka. Endast en elektri- ker får koppla om rotationsriktningen. Se till att varken du själv eller annan person står ome- delbart bredvid slipbandet när maskinen kopplas på. Slipbandet kan brista och orsaka allvarlig personskada. Hantering av hälsovådligt damm Om verktyget används för sågning av vissa material kan hälsovådligt damm uppstå. Beröring eller inandning av vissa damm som t. ex. asbest och asbesthaltigt material, blyhaltig målning, metall, vissa trädslag, mineraler, silikatpartiklar från stenhaltigt material, färglösningsmedel, träskyddsmedel, antifouling för vattenfordon kan hos personer utlösa allergiska reaktioner och/eller andningsbesvär, cancer, fortplantningsskada. Risken vid inandning av damm är beroende av expositionen. Använd en utsugning som är lämplig för det damm som bildas, personlig skyddsut- rustning och se till att arbetsplatsen är väl ventilerad. Låt en fackman bearbeta asbesthaltigt material. Trädamm och lättmetallsdamm, het blandning av slip- damm och kemiska ämnen kan under ogynnsamma för- hållanden antändas eller explodera. Undvik gnistor i riktning mot dammbehållaren samt överhettning av elverktyget och slipmaterialet, töm i god tid dammbe- hållaren, beakta materialtillverkarens anvisningar för bearbetning samt de föreskrifter för bearbetat material som gäller i ditt land. Översikt. 1 Stjärnskruv för bandgångsjustering 2 Övre skyddskåpan 3 Ställskruv för planslipstödet 4 Stjärnskruv för skyddskåpan upptill 5 Anslag 6 Vingskruvar för gnistskyddet 7 Gnistskydd 8 Slipstöd 9 Skruv för slipstödet 10 Stjärnskruv för skyddskåpan framtill 11 Spännarm 12 Nödstopp-knapp 13 Ventilationsöppningar 14 Strömställare Till/Från 15 Kontaktskiva 16 Planslipstöd 17 Drivhjul 18 Sidolock 19 Skruv för sidolocket 20 Stuts för dammutsugning 21 Anvisningsskylt 22 Fästskruvar för understativ, arbetsbord 23 Stjärnvredsskruv, övre lock och sidolock Monteringsanvisningar (Figur 6). Fäst maskinen på Fein understativet GIXS eller GIXBE (se monteringsanvisningar) eller på ett arbetsbord med lämpliga skruvar (22). Fäst understativet eller arbetsbordet med lämpliga plug- gar/skruvförband i golvet. Infästningen måste kunna stå emot de krafter som upp- står under arbetet. En felaktig montering kan leda till att understativet eller arbetsbordet välter eller att maskinen under arbetet lossar från understativet eller arbetsbordet och sedan orsakar allvarliga olyckor. Elanslutning En elektriker måste elansluta maskinen hos kun- den. Kontrollera nätspänningen: Elströmmens nätspänning och frekvens måste stämma överens med uppgifterna på maskinen dataskylt. Kontrollera motorns rotationsriktning före första driftstarten. Endast en elektriker får koppla om rota- tionsriktningen. Inställningar. Dra stickproppen ur vägguttaget innan arbeten utförs på maskinen. Inställning av gnistskyddet (7). Lossa båda vingskruvarna (6) och ställ in gnistskyddet

) så att slipbandet är täckt så långt möjligt. Dra åter fast båda vingskruvarna. Inställning av slipstödet (8)(Figur 1). Lossa stjärnskruven (11) och ställ in spaltmåttet på max. 2mm. Dra åter fast stjärnskruven. Inställning av planslipstödet (16). Vid planslipning måste planslipstödet (16) vara parallellt med slipbandet och ska beröra bandet över hela ytan. Lossa skruvarna (4)/(10)/(23) och avlägsna övre och främre skyddskåpan. Lossa skruven (19)/(23) och sväng ned sidolocket (18). Lossa skruvarna (3) och ställ in spaltmåttet mellan ansla- get (5) och planslipstödet (16). Spalten får vara högst 2mm! (Figur 2) Dra åter fast skruvarna (3). Stäng sidolocket (18)) och dra åter fast skruven (19)/(23). Lägg åter upp övre och främre skyddskåpan och dra fast skruvarna ((4)/(10). Slipbandets inriktning. Koppla kort på maskinen och kon- trollera bandets gång. Centrera bandets gång med stjärn- skruven (1) om bandet rör sig åt höger eller vänster. Om det inte går att centrera bandet: Rengör drivhjulet (17) och kontakthjulet (15) med tryckluft. Kontrollera drivhjulet och kontakthjulet avseende för- slitning, deformering och nötning. Låt genast skadade delar bytas ut!61

Byte av slipband. Dra stickproppen ur vägguttaget innan arbeten utförs på maskinen. Lossa skruven (19)/(23) och sväng ned sidolocket (18). Sväng spaken (11) uppåt för att avlasta uppspänningsanordningen. Ta bort det gamla slipbandet. Kontrollera angiven löpriktning på slipbandets baksida innan det nya slipbandet läggs upp! Löpriktningen måste stämma överens med drivhjulets rotationsrikt- ning. Lägg slipbandet samtidigt på drivhjulet (17) och kon- takthjulet (15). Sväng spaken (11) nedåt för att spän- na slipbandet. Stäng sidolocket (18)) och dra åter fast skruven (19)/(23). Kontrollera slipstödets spaltmått. Koppla på maskinen och justera bandets gång. Bruksanvisningar. Inkoppling: Lås upp nödstopp-knappen (12) och fäll upp den. Tryck på knappen ”I” (14). Frånkoppling: Fäll upp nödstopp-knappen (12). Tryck på knapp ”0” (14). Efter frånkoppling fortsätter maskinen att gå ca 50 s. Nödstopp-knapp: Tryck vid en farlig situation den röda nödstopp-knap- pen för att stänga av maskinen. Överlastbrytare Vid en kontinuerlig hög belastning över en längre period kopplar maskinen från. Efter en avkylningstid på ca 15 minuter kan maskinen åter användas. Kontaktslipning (Figurer 3+4). Kontrollera att stjärnskruven (9) är åtdragen. Se till att den övre skyddskåpan (2) är säkrad med stjärnvredsskruven (4)/(23) och att sidolocket (18) är stängt. Kontrollera slipstödets spaltmått. Kontrollera planslipstödets (16) läge. Skruvarna (3) måste stå i nedre läget. Kontrollera att gnistskyddet (7) är riktigt inställt och stadigt fastskruvat. Koppla på maskinen och kontrollera bandets gång. Lägg stadigt upp arbetsstycket på slipstödet. Styr arbetsstycket med båda händerna eller spänn fast det i en fixtur. Planslipning (Figur 5) Lossa stjärnvredsskruvarna (4)/(23) och avlägsna övre skyddskåpan (2). Se till att spaltmåttet är korrekt inställt. (Figur 2) Koppla på maskinen och kontrollera bandets gång. Styr arbetsstycket med båda händerna och lyft bort det uppåt efter avslutat arbete. Dammutsugningsanordning Vi rekommenderar användning av en utsugningsanord- ning. Maskinen kan via stutsen (20) anslutas till en utsugnings- anordning. Bulleremissionsvärden Underhåll och kundservice. En reparation får endast utföras av en yrkesarbe- tare enligt tillämpliga föreskrifter. För reparation rekommenderar vi FEIN-kundservice, FEIN-märkesverkstad och FEIN-representationer. Produkter som varit i beröring med asbest får inte läm- nas till reparation. Disponera med asbest kontamine- rade produkter enligt landets gällande instruktioner för hantering av asbesthaltigt avfall. Om elverktygets nätsladd är skadad måste den bytas ut av tillverkaren eller dess representant. Förnya dekaler och varningsanvisningar på elverktyget vid åldring och slitage. Den aktuella reservdelslistan för detta elverktyg hittar du i Internet på adress: www.fein.com. Använd endast originalreservdelar. Tomgång Slipning Uppmätt A-vägd emis- sionsljudtrycksnivå vid arbetsplatsen

, i decibel 4 4 Uppmätt A-vägd ljud- trycksnivå

GRIT by Fein 36Z ANMÄRKNING: Summan av uppmätt emissionsvär- de och tillhörande onoggrannhet bildar övre gränsen för de värden som kan uppstå vid mätningar. Använd hörselskydd! Mätvärdena har tagits fram enligt tillämplig produkt- norm (se bruksanvisningens sista sida).62

Utför regelbundet följande servicearbeten: Renblås kylluftsöppningarna (13) på motorhuset och de märkta ställena med tryckluft (se anvis- ningsskylt (21)). Smörj maskinen dagligen med maskinolja på märkta ställen (se anvisningsskylt (21)). Kontrollera drivhjulet (17) och kontakthjulet (15) vid varje slipbandsbyte avseende förslitning och skada. Låt skadade delar bytas ut. Följande delar kan du vid behov själv byta ut: Slipband, gnistskydd Garanti och tilläggsgaranti. Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti- förklaring. Vid leverans av maskinen kan vissa delar saknas av de tillbehör som beskrivs eller visas i denna bruksanvis- ning. Försäkran om överensstämmelse. CE-försäkran gäller endast för Europeiska unionens län- der och EFTA (European Free Trade Association) och endast för produkter som är avsedda för EU- eller EFTA-marknaden. Efter marknadsintroduktionen av produkten på EU-marknaden förlorar UKCA tecknet sin giltighet. UKCA-försäkran gäller endast för den brittiska markna- den (England, Wales och Skottland) och endast för pro- dukter som är avsedda för den brittiska marknaden. Efter marknadsintroduktionen av produkten på brit- tiska marknaden förlorar CE - tecknet sin giltighet. FEIN försäkrar under exklusivt ansvar att denna pro- dukt överensstämmer med de normativa dokument som anges på instruktionsbokens sista sida. Tekniska publikationer finns hos: C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd-Bargau, Germany Miljöskydd, avfallshantering. Förpackning, skrotade maskiner och tillbehör ska han- teras på miljövänligt sätt. Kopplingsschema. Typ GI100 sida 182 Typ GI100 EF sida 183 Typ GI1002V sida 18463
