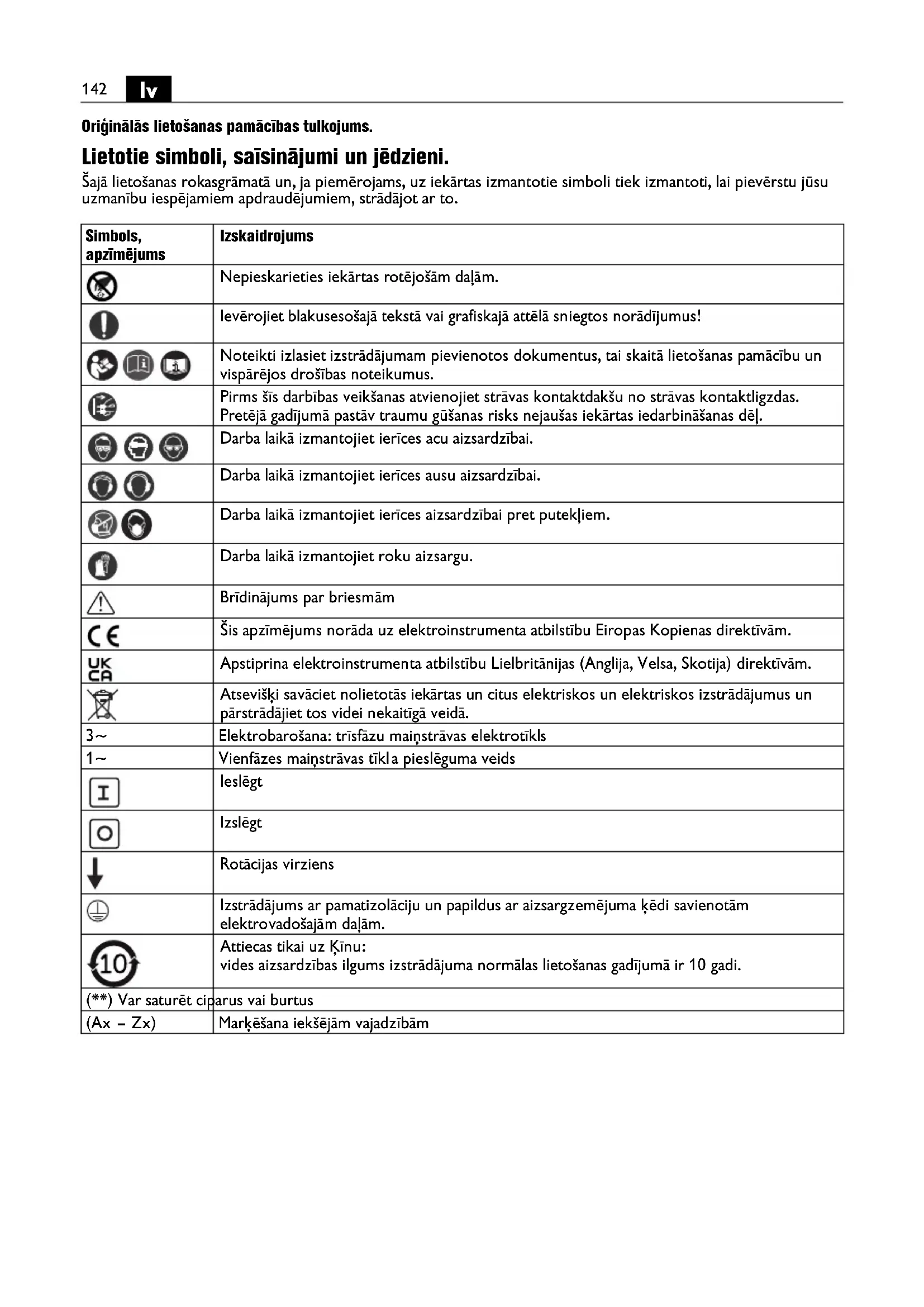

Oriģinālās lietošanas pamācības tulkojums. Lietotie simboli, saīsinājumi un jēdzieni. Šajā lietošanas rokasgrāmatā un, ja piemērojams, uz iekārtas izmantotie simboli tiek izmantoti, lai pievērstu jūsu uzmanību iespējamiem apdraudējumiem, strādājot ar to. Simbols, apzīmējums Izskaidrojums Nepieskarieties iekārtas rotējošām daļām. Ievērojiet blakusesošajā tekstā vai grafiskajā attēlā sniegtos norādījumus! Noteikti izlasiet izstrādājumam pievienotos dokumentus, tai skaitā lietošanas pamācību un vispārējos drošības noteikumus. Pirms šīs darbības veikšanas atvienojiet strāvas kontaktdakšu no strāvas kontaktligzdas. Pretējā gadījumā pastāv traumu gūšanas risks nejaušas iekārtas iedarbināšanas dēļ. Darba laikā izmantojiet ierīces acu aizsardzībai. Darba laikā izmantojiet ierīces ausu aizsardzībai. Darba laikā izmantojiet ierīces aizsardzībai pret putekļiem. Darba laikā izmantojiet roku aizsargu. Brīdinājums par briesmām Šis apzīmējums norāda uz elektroinstrumenta atbilstību Eiropas Kopienas direktīvām. Apstiprina elektroinstrumenta atbilstību Lielbritānijas (Anglija, Velsa, Skotija) direktīvām. Atsevišķi savāciet nolietotās iekārtas un citus elektriskos un elektriskos izstrādājumus un pārstrādājiet tos videi nekaitīgā veidā. 3~ Elektrobarošana: trīsfāzu maiņstrāvas elektrotīkls 1~ Vienfāzes maiņstrāvas tīkl a pieslēguma veids Ieslēgt Izslēgt Rotācijas virziens Izstrādājums ar pamatizolāciju un papildus ar aizsargzemējuma ķēdi savienotām elektrovadošajām daļām. Attiecas tikai uz Ķīnu: vides aizsardzības ilgums izstrādājuma normālas lietošanas gadījumā ir 10 gadi. (**) Var saturēt ciparus vai burtus (Ax – Zx) Marķēšana iekšējām vajadzībāmlv

Jūsu drošībai. Nelietojiet šo iekārtu, kamēr neesat rūpīgi izlasījis un pilnībā izpratis šīs lietošanas instrukcijas, tostarp ilustrācijas, specifikācijas un drošības noteikumus. Ņemiet vērā arī attiecīgos valsts noteikumus par elektrodrošību un darba drošību (Vācijā: BGV A2, BGR 500). Drošības norādījumu neievērošana iepriekš minētajā dokumentācijā var izraisīt elektrošoku, ugunsgrēku un/vai nopietnas traumas. Saglabājiet šīs lietošanas instrukcijas vēlākai lietošanai un nododiet tās, ja iekārta tiek nodota tālāk vai pārdota. Iekārtas apraksts. Iekārta metāla materiālu slīpēšanai ar smalkām apstiprinātām abrazīvām siksnām un piederumiem no laikapstākļiem aizsargātā vidē. Īpašie drošības noteikumi. Lietojiet individuālos darba aizsardzības līdzekļus. Atkarībā no veicamā darba rakstura izvēlieties pilnu sejas aizsargu, noslēdzošās aizsargbrilles vai parastās aizsargbrilles. Lai aizsargātos no lidojošajām slīpē- šanas darbinstrumenta un apstrādājamā materiāla daļiņām, pēc vajadzības lietojiet putekļu aizsargmasku, ausu aizsargus un aizsargcimdus vai arī īpašu priekšautu. Lietotāja acis jāpasargā no lidojošajiem svešķermeņiem, kas dažkārt rodas darba gaitā. Putekļu aizsargmaskai vai respiratoram jāpasargā lietotāja elpošanas ceļi no putekļiem, kas veidojas darba laikā. Ilgstoši atrodoties stipra trokšņa iespaidā, var rasties paliekoši dzirdes traucējumi. Darba laikā ne nēsājiet vaļīgas drēbes, rotaslietas un garus, vaļējus matus. Arī tad, ja uz elektroinstrumenta ir nostiprinātas aizsargierīces, vaļīgi priekšmeti var ieķerties tā kustīgajās daļās, izraisot savainojumus. Neizmantojiet nodilušas, ieplaisājušas vai pārāk stingri nostieptas slīplentes. Uzmanīgi rīkojieties ar slīplentēm un uzglabājiet tās atbilstoši ražotājfirmas norādījumiem. Nelauziet slīplentes! Bojātas slīplentes var pārtrūkt, tikt nomestas un kādu savainot. Neizmantojiet slīpēšanas siksnas vai citus piederumus, ko nav īpaši izstrādājis vai apstiprinājis ražotājs. Droša ekspluatācija nav iespējama tikai tāpēc , ka uz jūsu iekārtas ir uzstādīta slīpēšanas siksna vai piederumi. Vienmēr izmantojiet iekārtas aizsargus. Aizsargiem jābūt droši uzstādītiem uz iekārtas, lai panāktu maksimālu drošību. Aizsargi ir paredzēti, lai pasargātu lietotāju no lidojošām abrazīvām daļiņām un nejaušas saskares ar slīpēšanas lenti. Brīdinājums! Ugunsgrēka un sprādzienbīstamība! Slīpējot metālus (piemēram, alumīniju vai magniju), rodas putekļi, kas var būt uzliesmojoši vai sprādzienbīstami. Nedarbiniet iekārtu viegli uzliesmojošu materiālu tuvumā. Dzirksteles var aizdedzināt šos materiālu

Pārliecinieties, ka dzirksteles lidojumā neapdraud cilvēkus. Noņemiet tuvumā esošos viegli uzliesmojošus materiālus. Metālu slīpēšana rada dzirksteles. Sekojiet, lai citas personas atrastos drošā attālumā no darba vietas. Ikvienam, kas atrodas darba vietas tuvumā, jālieto individuālie darba aizsardzības līdzekļi. Apstrādājamā priekšmeta atlūzas vai salūzuša darb- instrumenta daļas var lidot ar ievērojamu ātrumu un nodarīt kaitējumu cilvēku veselībai arī ievērojamā attālumā no darba vietas. Sagatavei vienmēr jābūt droši balstītai uz slīpēšanas balsta un atdures. Sagataves, kas ir pārāk mazas vai pārāk p lānas, nedrīkst apstrādāt. Izmetot sagatavi, pastāv traumu gūšanas risks. Apstrādātā virsma var kļūt ļoti karsta. Nepieskarieties tām ar rokām. Nekad nepieskarieties kustīgajai slīpēšanas lentei. Pastāv traumu gūšanas risks. Bīstamās situācijās nekavējoties nospiediet drošības izslēgšanas pogu. Iekārta darbojas līdz 50 sekundēm. Regulāri tīriet iekārtas ventilācijas atveres. Motora pūtējs ievelk putekļus korpusā. Tas var radīt elektrisko apdraudējumu pārmērīgas metāla putekļu uzkrāšanās

dījumā. Pievērsiet uzmanību drošajam statīvam un iekārtas horizontālajai uzstādīšanai. Ja iekārta darba laikā sasveras, tas var radīt nopietnas traumas. Iekārtas kontaktdakšu drīkst uzstādīt tikai elektriķis. Elektrotīkla kontaktligzdas aizsargvadam jābūt savienotam ar elektrotīkla aizsargzemējumu. Apkopes un remonta laikā atvienojiet strāvas kontaktdakšu! Ja iekārta tiek nejauši ieslēgta, var rasties nopietnas traumas. Apzīmējums Starptautiskā mērvienība Nacionālā mērvienība Izskaidrojums

, rpm, r/min /min Griešanās ātrums brīvgaitā

WWPatērējamā jauda U VVIzmērītais spriegums f Hz Hz Frekvence

Pamata un atvasinātās mērvienības atbilst starptautiskajai mērvienību sistēmai SI.144

Regulāri pārbaudiet iekārtas elektrodrošību saskaņā ar normatīvajiem aktiem. Ja iekārta netiek pārbaudīta, pastāv elektriskās strāvas trieciena risks! Pirms pirmās iedarbināšanas pārbaudiet motora griešanās virzienu. Ja griešanās virziens ir nepareizs, sagatavi var izmest un izraisīt negadījumus. Griešanās virzienu drīkst mainīt tikai elektriķis. Nekad nestāviet blakus slīpēšanas siksnai, ieslēdzot iekārtu. Slīpēšanas siksna var plīst un izraisīt nopietnas traumas. Rīkošanās ar veselībai kaitīgiem putekļiem Ar šā instrumenta palīdzību veicot darbības, kuru rezultātā notiek materiāla daļiņu atdalīšanās, rodas putekļi, kas var būt bīstami veselībai. Saskaršanās ar dažu materiālu putekļiem vai to ieelpošana var izraisīt alerģiskas reakcijas, elpošanas ceļu saslimšanas, vēzi vai reproduktīvās sistēmas bojājumus; pie šādiem materiāliem pieder azbests un to saturoši materiāli, svinu saturošas krāsas, metāli, dažas koka sugas, minerāli, akmens materiālos esošās silikāta daļiņas, krāsu šķīdinātāji, koksnes konservanti un pretapaugšanas līdzekļi, ar kuriem tiek apstrādātas ūde ns transportlīdzekļu zemūdens daļas. Saslimšanas riska pakāpe ir atkarīga no putekļu ieelpošanas ilguma. Lietojiet putekļu veidam atbilstošas uzsūkšanas ierīces un individuālo aizsargaprīkojumu, kā arī parūpējieties par labu ventilāciju darba vietā. Uzticiet azbestu saturošu materiālu apstrādi tikai profesionāļiem. Koka un vieglo metālu putekļi, kā arī karsts apstrādājamā materiāla putekļu un dažu ķīmisko vielu maisījums noteiktos nelabvēlīgos apstākļos var izraisīt aizdegšanos vai sprādzienu. Nepieļaujiet dzirksteļu lidošanu putekļu konteinera virzienā, kā arī elektroinstrumenta un apstrādāja mā materiāla pārkaršanu, savlaicīgi iztukšojiet putekļu konteineru; ņemiet vērā apstrādājamā materiāla ražotāja sniegtos norādījumus par materiāla apstrādi un Jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu. Īsumā. 1 Siksnas regulēšanas zvaigznes skrūve 2 Aizsargpārsegs, augšējais 3 Regulēšanas skrūve, virsmas slīpēšanas balsts 4 Zvaigznes skrūve, aizsargpārsegs virspusē 5 Aizbāznis 6 Spārnskrūves, aizsardzība pret dzirksteļošanu 7 Aizsardzība pret dzirkstelēm 8 Slīpēšanas paliktnis 9 Skrūve slīpēšanas paliktnim 10 Zvaigznes skrūve, aizsargpārsega priekšpuse 11 Spriegošanas ass 12 Drošības izslēgšanas poga 13 Ventilācijas atveres 14 Ieslēdzējs 15 Kontaktpaplāksne 16 Virsmu slīpēšanas balsts 17 Piedziņas paplāksn

18 Sānu pārsegs 19 Sānu pārsega skrūve 20 Putekļu nosūkšanas balsti 21 Brīdinājuma attēls 22 Stiprinājuma skrūves apakšrāmis, darbgalds 23 Zvaigznes veida griešanas skrūve, augšējais pārsegs un sānu pārsegs Montāžas instrukcija (attēls 6). Piestipriniet iekārtu stingri pie statīva GIXS vai GIXBE (skatiet montāžas instrukciju) vai pie darbgalda ar atbilstošām skrūvēm (22). Nostipriniet statīvu vai darbgaldu pie grīdas ar piemērotiem dībeļu/skrūvju savienojumiem. Visiem stiprinājumiem jāspēj izturēt lietošanas laikā radušos slodzi. Nepareiza montāža var radīt pamatnes vai darbgalda apgāšanos vai iekārtas atdalīšanos no pamatnes vai darbgalda lietošanas laikā, izraisot nopietnus negadījumus. Elektriskie savienojumi Elektrības pieslēgums lietošanas vietā ir jāveic elektriķim. Ņemiet vērā tīkla spriegumu: tīkla spriegumam un tā avota frekvencei jāatbilst informācijai uz iekārtas tipa plāksnītes. Pirms pirmās iedarbināšanas pārbaudiet motora griešanās virzienu. Griešanās virzienu drīkst mainīt tikai elektriķis. Iestatījumi. Pirms jebkādu darbu veikšanas ar iekārtu izvelciet strāvas kontaktdakšu no kontaktligzdas. Dzirksteļaizsardzības (7) iestatīšana. Atbrīvojiet abas spārnskrūves (6) un ievietojiet dzirksteļaizsargu (7) tā, lai slīpēšanas siksna ir iespējami pārklāta. Pievelciet abas spārnskrūves. Slīpēšanas noslogojuma (8) iestatīšana (attēls 1). Atbrīvojiet zvaigznes tipa skrūves (11) un iestatiet dalīto izmēru uz maks. 2 mm. Pievelciet abas zvaigznes tipa skrūves. Slīpēšanas pamatnes (16) iestatīšana. Slīpēšanas laikā virsmas slīpēšanas balstam (16) jābūt izlīdzinātam paralēli slīpēšanas siksnai un jāsaskaras ar to vienlīdzīgi pa visu virsmu Atbrīvojiet skrūves (4)/(10)/(23)un noņemiet augšējo un apakšējo aizsargpārsegu. Atbrīvojiet skrūves (19)/(23) un nolaidiet sānu pārsegu (18) uz leju. Atbrīvojiet skrūves (3) un iestatiet dalīto izmēru starp aizbāzni (5) un virsmas slīpēšanas balstu (16). Dalītais izmērs var pārsniegt maks. 2 mm! (attēls

Vēlreiz pievelciet abas zvaigznes tipa skrūves (3). Aizveriet sānu pārsegu (18) un atkal pievelciet skrūves (19)/(23). Uzlieciet atpakaļ augšējo un priekšējo aizsargpārsegu un pievelciet skrūves (4)/(10).lv

Noregulējiet siksnas darbību. Īsi ieslēdziet iekārtu un pārbaudiet, vai lente darbojas. Ja slīpsiksna pārvietojas pa labi vai pa kreisi, izlīdziniet tās gaitu ar zvaigznes veida skrūvi (1). Ja siksnu nevar izlīdzināt Notīriet piedziņas paplāksni (17) un kontaktu (15) ar spiedienu. Pārbaudiet piedziņas paplāksnes un kontakttrīša nodilumu, deformāciju un nolietojumu. Nekavējoties nomainiet bojātās daļas! Nomainiet slīpēšanas lenti. Pirms jebkādu darbu veikšanas ar iekārtu izvelciet strāvas kontaktdakšu no kontaktligzdas. Atbrīvojiet skrūves (19)/(23) un nolaidiet sānu pārsegu (18) uz leju. Pagrieziet sviru (11) uz augšu, lai atbrīvotu iespīlēšanas ierīci. Noņemiet iepriekšējo slīpēšanas siksnu. Pirms jaunās slīpēšanas siksnas uzlikšanas ņemiet vērā gaitas virziena informāciju siksnas aizmugurē! Tam jāatbilst piedziņas riteņa griešanās virzienam. Vienlaicīgi novietojiet slīpēšanas lenti uz piedziņas riteņa (17) un die kontaktsiksnas (15). Pagrieziet sviru (11) uz leju, lai atbrīvotu slīpēšanas siksnu. Aizveriet sānu pārsegu (18) un atkal pievelciet skrūves (19)/(23). Pārbaudiet slīpēšanas pamatnes atstarpi. Ieslēdziet iekārtu un noregulējiet siksnas gaitu. Lietošanas instrukcijas. Ieslēgšana: Iestatiet drošības izslēgšanas pogu (12) un aizveriet. Nospiediet pogu „I“ (14). Izslēgšana: Aizveriet drošības izslēgšanas pogu (12). Nospiediet pogu „0“ (14). Pēc izslēgšanas iekārta darbojas apmēram 50 sekundes. Drošības izslēgšanas poga: bīstamās situācijās nospiediet sarkano drošības izslēgšanas pogu, lai izslēgtu iekārtu. Aizsardzība pret pārslodzi. Ilgstošas lielas slodzes gadījumā iekārta tiek izslēgta. Pēc apmēram 15 minūšu dzesēšanas iekārta atkal ir gatava lietošanai. Slīpēšanas kontakti (attēli 3+4). Pārliecinieties, vai zvaigznes veida ritenis (11) ir nostiprināts. Pārliecinieties, ka augšējais pārsegs (2) ir nostiprināts ar zvaigznes tipa skrūvi (4)/(23) un sānu pārsegs (18) ir aizvērts. Pārbaudiet slīpēšanas pamatnes atstarpi. Pārbaudiet slīpēšanas paliktņa stāvokli (16). Skrūvēm (3) jāatrodas apakšējā pozīcijā. Pārbaudiet, vai dzirksteļaizsardzība (7) ir labi ievietota un nostiprināta. Ieslēdziet iekārtu un pārbaudiet, kā siksna darbojas. Novietojiet sagatavi stingri uz slīpēšanas paliktņa. Virziet sagatavi ar abām rokām vai piestipriniet to iekārtā. Slīpēšana (attēls 5) Atbrīvojiet zvaigznes tipa skrūves (2)/(4)/(23) un noņemiet augšējo aizsargpārsegu. Pārliecinieties, vai atstarpe ir iestatīta pareizi. (attēls 2) Ieslēdziet iekārtu un pārbaudiet, kā siksna darbojas. Virziet sagatavi ar abām rokām un pēc darba procesa noņemiet to uz augšu. Nosūkšanas ierīce Mēs iesakām izmantot nosūkšanas ierīci. Iekārtu var pievienot nosūkšanas ierīcei, izmantojot savienojuma daļu (20). Trokšņa emisijas vērtības. Tukšgaita Slīpēšana Izmērītais A svērtais emisijas skaņas spiediena līmenis darba vietā

(re 20 μPa) decibelos 81 91 Nenoteiktība

decibelos 4 4 Izmērītais A svērtais skaņas intensitātes līmenis

(re 1 pW) decibelos 91 100 Nenoteiktība

decibelos 2,5 2,5 Ekspluatācijas apstākļi Ātrums (/min) 3000 3000 Materiāls – ST 37 Dimensija – 8 x 40 Slīpēšanas lente

GRIT by Fein 36Z PIEBILDE Izmērīto emisijas vērtību summa un ar to saistītā nenoteiktība ir mērījumu laikā konstatējamo vērtību augšējā robeža. Lietojiet dzirdes aizsarglīdzekļus! Izmērītās vērtības, kas noteiktas saskaņā ar piemērojamo izstrādājumu standartu (skatiet šīs lietošanas instrukcijas pēdējo lapu).146

Uzturēšana darba kārtībā un klientu apkalpošanas dienests. Remontu drīkst veikt tikai speciālists saskaņā ar spēkā esošajiem noteikumiem. Remontdarbiem iesakām FEIN klientu apkalpošanas dienestu, FEIN pilnvarotās darbnīcas un FEIN aģentūras. Izstrādājumus, kas ir saskārušies ar azbestu, nedrīkst izmantot, veicot remontu. Utilizējiet ar azbestu piesārņotus izstrādājumus atbilstoši valstī spēkā esošajiem priekšrakstiem par azbestu saturošu atkritumu utilizēšanu. Ja ir bojāts elektroinstrumenta savienojošais vads, tas jānomaina, griežoties pie ražotāja vai pie tā pārstāvja. Atjaunojiet brīdinošās uzlīmes uz instrumenta, ja tās ir novecojušas vai nolietojušās. Šā elektroinstrumenta aktuālais rezerves daļu saraksts ir atrodams interneta vietnē www.fein.com. Izmantojiet tikai oriģinālās rezerves daļas. Regulāri veiciet šādus apkopes darbus: Izpūtiet dzesēšanas gaisa atveres (13) uz motora korpusa un marķētos punktus ar saspiestu gaisu (skatiet informācijas uzlīmi (21)). Ieeļļojiet iekārtu katru dienu marķētajās vietās ar mašīneļļu (skatīt informācijas uzlīmi (21)). Pārbaudiet piedziņas paplāksni (17) un kontaktpaplāksni (15), vai tiem nav nodiluma un bojājumu katru reizi, kad slīpēšanas lente tiek nomainīta. Nomainiet bojātās daļas. Vajadzības gadījumā lietotājs var saviem spēkiem nomainīt šādas daļas: Slīpēšanas siksna, dzirksteļu slāpētājs Garantija. Garantija izstrādājumam tiek noteikta atbilstoši spēkā esošajai tās valsts likumdošanai, kurā izstrādājums ir ticis laists pārdošanā. Bez tam firma FEIN nosaka izstrādājumam garantiju atbilstoši FEIN garantijas deklarācijai. Iekārtas piegādes komplektā var tikt iekļauta tikai daļa no šajā lietošanas pamācībā aprakstītajiem vai attēlotajiem piederumiem. Atbilstības deklarācija. CE apliecinājums ir derīgs tikai Eiropas Savienības un EBTA (Eiropas Brīvās tirdzniecības asociācijas) valstīm un tikai izstrādājumiem, kas paredzēti ES vai EBTA tirgum. Pēc izstrādājuma laišanas ES tirgū UKCA zīme zaudē derīgumu. UKCA apliecinājums attiecas tikai uz Lielbritānijas tirgu (Anglija, Velsa un Skotija) un tikai uz izstrādājumiem, kas paredzēti Apvienotās Karalistes tirgum. Pēc produkta laišanas ES tirgū CE zīme zaudē derīgumu. Firma FEIN ar pilnu atbildību deklarē, ka šis izstrādājums atbilst šīs lietošanas pamācības pēdējā lappusē minētajām spēkā esošajām d irektīvām. Tehniskā dokumentācija no: C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd-Bargau, Germany Vides aizsardzība, atbrīvošanās no nolietotajiem izstrādājumiem. Nolietotā iekārta, tās piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Slēguma shēma. Veids GI100, lapa 182 Veids GI100 EF, lapa 183 Veids GI1002V, lapa 184zh (CM)
