| Produkttype | Båndsliper |
| Merke | Fein |
| Modell | GRIT GI 100 EF |
| Tomgangshastighet | 3000 o/min |
| Lydtrykknivå (tomgang) | 81 dB(A) |
| Lydtrykknivå (belastning) | 91 dB(A) |
| Lydeffektnivå (tomgang) | 91 dB(A) |
| Lydeffektnivå (belastning) | 100 dB(A) |
| Overbelastningsbeskyttelse | Automatisk stopp ved høy belastning, starter igjen etter avkjøling (ca. 15 min) |
| Nødstopp | Rød nødstoppknapp |
| Sikkerhetsinnretninger | Toppdeksel, frontdeksel, sidedeksel, gnistbeskyttelse, beskyttelsesskjerm |
| Tiltenkt bruk | Polering og sliping av metaller under værbeskyttede forhold |
| Regelmessig vedlikehold | Daglig smøring på angitte punkter; rengjøring av ventilasjonsåpninger med trykkluft |
| Deler som kan skiftes av brukeren | Slipende bånd, beskyttelsesskjerm |
| Støvavsugstilkobling | Slange for støvavsug |
| Advarsel | Varm overflate, bruk av verneutstyr påkrevd (hansker, vernebriller, maske, hørselsvern) |
| Garanti | I henhold til lovbestemmelser og produsentens garantierklæring |
Ofte stilte spørsmål - GRIT GI 100 EF Fein
Brukerspørsmål om GRIT GI 100 EF Fein
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Kvern i PDF-format gratis! Finn veiledningen din GRIT GI 100 EF - Fein og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. GRIT GI 100 EF av merket Fein.
BRUKSANVISNING GRIT GI 100 EF Fein
Maskinen må kun brukes av kvalifisert personell eller personer som er instruert i bruken.
Avsedd användning.
Løsn stjernedrejeskruen (11) og indstil spaltemålet på max. 2 mm.
Løsn skruerne (4)/(10)/(23) og fjern den øverste og forreste beskyttelsesafdækning.
Løsn skruen (19)/(23) og klap sidedækslet (18) ned.
Løsn skruen (19)/(23) og klap sidedækslet (18) ned.
Sving armen (11) opad for at aflaste spændeanordningen.
Fjern det gamle slibebånd.
overens med drivhjulets drejeretning.
Sørg for, at den øverste beskyttelsesskærm (2) er sikret med stjernedrejeskruen (4)/(23), og at sidelåget (18) er lukket.
Kontrollér slibeunderlagets spaltemål.
Kontrollér positionen for det plane slibeunderlag (16).
Skruerne (3) skal befinde sig i den nederste position.
Løsn stjernedrejeskruerne (4)/(23) og fjern den øverste beskyttelsesskærm (2).
Vedligeholdelse og kundeservice.
Kontroller drivskiven (17) og kontaktskiven (15) for slid og beskadigelser, hver gang slibebåndet skiftes. Sørg for, at beskadigede dele skiftes.
Overensstemmelseserklæring.
Miljøbeskyttelse, bortskaffelse.
Oversettelse av den originale bruksanvisningen.

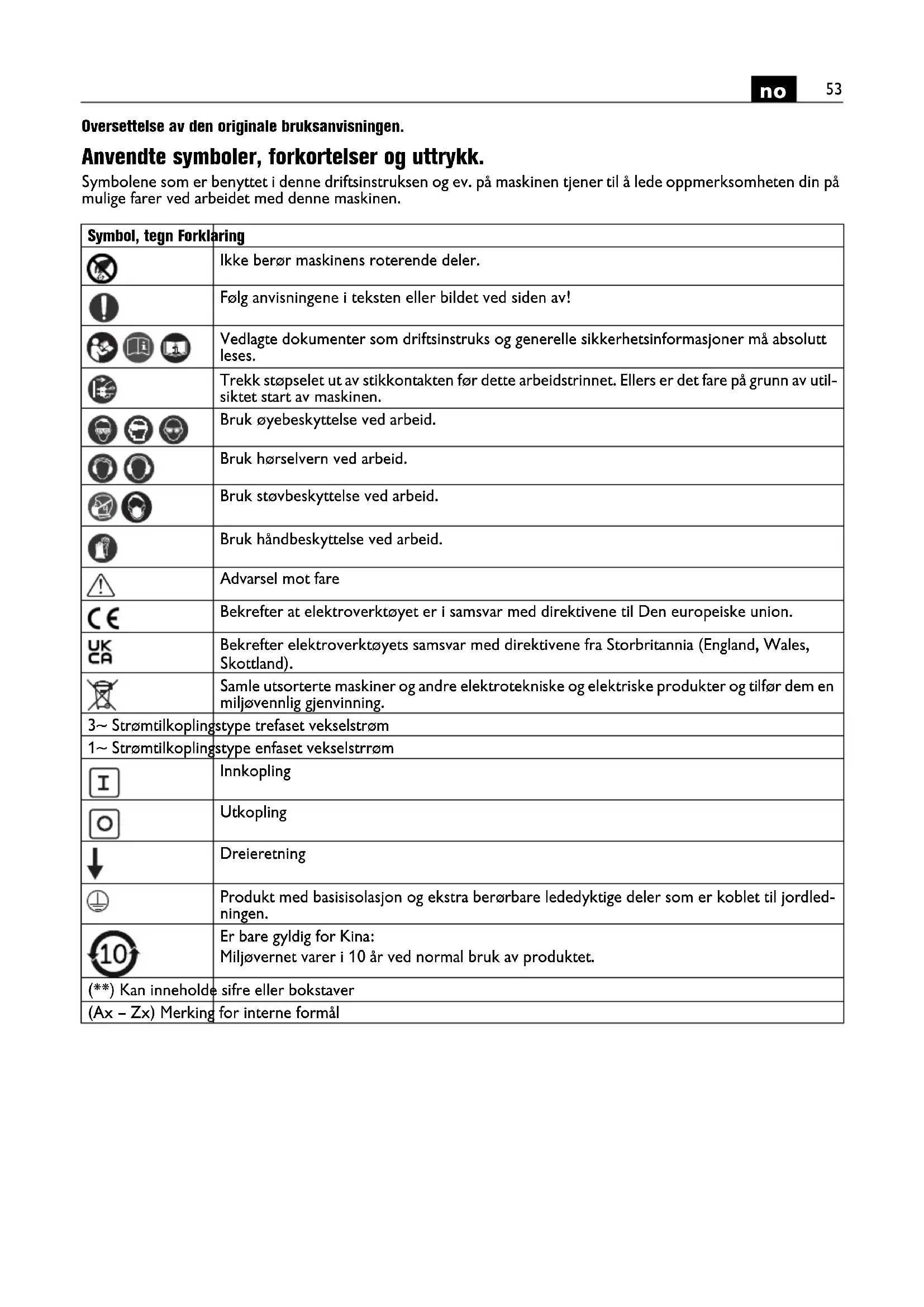

Anvendte symboler, forkortelser og uttrykk.
Symbolene som er benyttet i denne driftsinstruksen og ev. på maskinen tjener til å lede oppmerksomheten din på mulige farer ved arbeidet med denne maskinen.
| Symbol, tegn Forklaring | |||
 | Ikke berør maskinens roterende deler. | ||
 | Følg anvisningene i teksten eller bildet ved siden av! | ||
 |   | Vedlagte dokumenter som driftsinstruks og generelle sikkerhetsinformasjoner må absolut leses. | |
 | Trekk støpselet ut av stikkontakten før dette arbeidstrinnet. Ellers er det fare på grunn av util- siktet start av maskinen. | ||
 |   | Bruk øyebeskyttelse ved arbeid. | |
 | Bruk hørselvern ved arbeid. | ||
 |  | Bruk støvbeskyttelse ved arbeid. | |
 | Bruk håndbeskyttelse ved arbeid. | ||
 | Advarsel mot fare | ||
 | Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union. | ||
 | Bekrefter elektroverktøyets samsvar med direktivene fra Storbritannia (England, Wales, Skottland). | ||
 | Samle utsorterte maskiner og andre elektrotekniske og elektriske produkter og tilfør dem en miljøvennlig gjenvinning. | ||
| 3~ Strømtilkopling | stype trefaset vekselstrøm | ||
| 1~ Strømtilkopling | stype enfaset vekselstrøm | ||
 | Innkopling | ||
 | Utkopling | ||
 | Dreieretning | ||
 | Produkt med basisolasjon og ekstra berørbare lededyktige deler som er koblet til jordled- ningen. | ||
 | Er bare gyldig for Kina:Miljøvernet varer i 10 år ved normal bruk av produktet. | ||
| (**) Kan inneholde | sifre eller bokstaver | ||
| (Ax - Zx) Merking | for interne formål | ||
| Tegn Enhet internasjonalt Enhet nasjonalt Forklaring | |||
| v_0 | m/s m/s Slipebåndshastighet | ||
| n | /min, min ^-1 , rpm,r/min | min ^-1 | Turtall, ubelastet |
| P_1 | W W Opptatt effekt | ||
| UV V Spenning | |||
| fHz Hz Frekvens | |||
| l_1 | mm mm | Slipebåndlengde | |
| l_2 | mm mm | Slipebåndbredde | |
| kg | kg | Vekt tilsvarende EPTA-Procedure 01 | |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | Basis- og avledede enheter fra det internasjionale enhetssystemet SI. | |
For din egen sikkerhet.
Ikke bruk denne maskinen før du har lest grundig gjennom denne driftsinstruksen og har forstått
denne fullstendig, inklusive illustrasjoner, spesifi-
kasjoner og sikkerhetsregler.
Vær også oppmerksom på de relevante nasjonale bestemmelsene for elektrisk sikkerhet og arbeidervern (i Tyskland:
Hvis du ikke tar hensyn til sikkerhetsinformasjonene i den nevnte dokumentasjonen kan det medføre elektrisk støt, brann og/eller alvorlige skader.
Oppbevar denne driftsinstruksen for fremtidig bruk og overlever disse når du gir videre eller selger maskinen.
Maskinen er bestemt for
Maskin for sliping av metalliske materialer med slipebånd og tilbehør godkjent av Fein i omgivelser beskyttet mot vær.
Spesielle sikkerhetsinformasjoner.
Bruk personlig verneutstyr. Avhengig av type bruk må du bruke visir, øyebeskyttelse eller vernebriller. Om nødvendig må du bruke støvmaske, hørselvern, vernehansker eller spesialforkle som holder små slipe- og materialpartikler unna kroppen din. ∅ynene bør beskyttes mot fremmedlegemer som kan slynges rundt ved visse typer bruk. Støv- eller pustevermasker må filtrere den typen støv som oppstår ved den aktuelle bruken. Hvis du er utsatt for sterk støy over lengre tid, kan det medføre skader på hørselen.
Ikke bruk løstsittende tøy, smykker eller åpent, langt hår under arbeidet. Løse gjenstander kan til tross for beskyttelsesinnretninger gripes tak i av deler som beveger seg og føre til skader.
Bruk ikke slitte, revnede eller sterkt tilsmussede slipebånd. Bruk slipebånd forsiktig og oppbevar dem slik produsenten sier. Slipebånd må ikke brettes! Skadede slipebånd kan revne, slynges rundt og skade personer.
Ikke bruk slipebånd eller annet tilbehør som ikke er spesielt utviklet og frigitt av produsenten. Sikker drift er ikke bare gitt ved at et slipebånd eller tilbehør passer på din maskin.
Benytt alltid beskyttelsesinnretningene som befinner seg på maskinen. Beskyttelsesinnretningene må være sikkert montert på maskinen slik at det oppnås maksimal sikkerhet. Beskyttelsesinnretningene skal beskytte brukeren mot slipepartikler som slynges rundt og utilsiktet berøring med slipebåndet.
OBS fare for brann og eksplosjon! Ved sliping av metaller (f.eks. aluminium eller magnesium) oppstår støv som kan være brennbart eller eksplosivt. Ikke bruk maskinen i nærheten av brennbare materialer. Gnister kan antenne disse materialer.
Pass på at personer ikke kommer i fare på grunn av gnistregn. Fjern brennbare materialer i nærheten. Ved sliping av metaller oppstår gnistregn.
Pass på at andre personer holder tilstrekkelig avstand til arbeidsområdet ditt. Alle som går inn i arbeidsområdet må bruke personlig verneutstyr. Brukne deler til verktøyet eller brukne innsatsverktøy kan slynges ut og derfor også forårsake skader utenfor det direkte arbeidsområdet.
Arbeidsstykket skal alltid ligge sikkert på slipeunderlaget og anslaget. For små eller tynne arbeidsstykker må ikke bearbeides. Det er fare for skader på grunn av arbeidsstykket som slenges vekk.
Berør aldri slipebåndet som er i gang. Det er fare for kroppsskader.
Trykk i farlige situasjoner straks på nødstopp-tasten. Maskinen har en stopptid inntil 50 sekunder
Rengjør maskinens lufteåpninger regelmessig. Motorens blåser trekker støv inn i huset. Dette kan ved for stor opphopning av metallstøv forårsake elektrisk fare.
Pass på at du står sikkert og at maskinen er stilt opp vannrett. Hvis maskinen tipper under arbeidet kan det medføre alvorlige skader.
Maskinens støpsel må bare monteres av en elektriker. Jordlederen i stikkontakten skal være koplet til strøm- nettets beskyttelsesjording.
Trekk nettstøpselet ved vedikehold og istandsetting!
Hvis maskinen blir koplet inn utilsiktet kan dette medføre alvorlige skader.
La maskinens elektriske sikkerhet regelmessig kontrolleres iht. lovbestemmelsene. Ved ikke kontrollerte maskiner er det fare for elektrisk støt!
Kontroller før førstegangs igangsetting motorens dreieretning. Ved feil dreieretning kan arbeidsstykket slynges vekk og forårsake ulykker. Dreieretningen må bare omstilles av en elektriker.
Ved innkoplingen av maskinen må du eller andre personer aldri stå direkte ved siden av slipebåndet. Slipebåndet kan revne og medføre alvorlige skader.
Håndtering av farlig støv
I arbeidsprosesser der dette verktøyet fjerner deler av materialer kan det oppstå støv som kan være farlig. Berøring eller innånding av noen typer støv som f.eks. av asbest og asbestholdige materialer, blyholdig maling, metall, noen tresorter, mineraler, silikatpartikler av steinholdige materialer, løsemidler for maling, trebeskyttelsesmidler, bunnstoff for båter kan utløse allergiske reaksjoner og/eller åndedrettssykdommer, kreft, forplantningsskader hos mennesker. Risikoen ved innånding av støv er avhengig av eksponeringen. Bruk en avsuging som passer til støvet som oppstår, bruk personlig beskyttelsesutstyr og sørg for en god ventilasjon av arbeidsplassen. Overlat bearbeidelsen av asbestholdig material kun til fagfolk.
Trestøv og lettmetallstøv, varme blandinger av slipestøv og kjemiske stoffer kan ved ugunstige vilkår antenne seg selv og forårsake en eksplosjon. Unngå gnistsprut i retning av støvbeholderen og en overoppheting av el-verktøyet og slipematerialet, tøm støvbeholderen i tide, følg bearbeidelsesinstruksene til materialprodusenten og de gyldige nasjonale forskriftene for materialene som skal bearbeides.
Med et øyekast.
1 Stjerneratt, justering av bändets bevegelse
2 Verneskjerm, oppe
3 Stillskrue, underlag for plansliping
4 Stjerneratt, verneskjerm oppe
5 Anlegg
6 Vingeskruer, gnistvern
7 Gnistvern
8 Slipeunderlag
9 Skrue for underlag for slipping
10 Stjerneratt, verneskjerm foran
11 Spennarm
12 Nødstopp-tast
13 Ventilasjonsspalter
14 På-/av-bryter
15 Kontaktskive
16 Underlag for plansliping
17 Drivskive
18 Sidedeksel
19 Skrue for sidedeksel
20 Stusser for støvavsug
21 Henvisningsskilt
22 Festeskruer understell, arbeidsbord
23 Stjerneratt, deksel oppe og sidedeksel
Monteringsanvisninger (bilde 6).
Fest maskinen på understellet FeinGIXSellerGIXBE(se monteringsanvisning) eller på arbeidsbordet med de passende skruene (22).
Fest understellet eller arbeidsbordet med egnet plugg-/skrueforbindelser til gulvet.
Alle fester skal tilfredsstille kreftene som oppstår under arbeidet.
Feilaktig montering kan medføre at understellet eller arbeidsbordet velter eller at maskinen under arbeidet løsner fra understellet eller arbeidsbordet og forårsaker alvorlige ulykker.
Elektrisk tilkopling.
Den elektriske tilkoplingen fra brukerens side skal foretas av en elektriker.
Vær oppmerksom på nettspenningen: Nettspenningen og spenningskildens frekvens skal stemme overens med angivelsene på maskinens typeskilt.
Kontroller før førstegangs igangsetting motorens dreieretning. Dreieretningen må bare omstilles av en elektriker.
Innstillinger.
Trekk før alle arbeider på maskinen nettpluggen ut av stikkontakten.
Still inn gnistbeskyttelse (7).
Løsne de to vingeskruene (6) og still gnistvernet (7) inn slik at slipebåndet tildekkes så godt som mulig. Trekk de to vingeskruene fast igjen.
Still inn slipeunderlag (8) (bilde 1).
Løsne stjernerattet (11) og still inn klaringen på max. 2 mm.
Trekk stjernerattet fast igjen.
Ved planslipingen skal underlaget for plansliping (16) innrettes parallelt med slipebåndet og berøre det på hele overflaten.
Løsne skruene (4)/(10)/(23) og fjern beskyttelsesdekselet oppe og foran.
Løsne skruen (19)/(23) og vipp sidedekselet (18) ned. Løsne skruene (3) og still inn klaringen mellom anslaget (5) og underlaget for plansliping (16). Klaringen må være maksimalt 2 mm! (Bilde 2)
Trekk skruene (3) fast igjen.
Lukk sidedekselet (18) og trekk til stjernerattet (19)/(23) fast igjen.
Sett den øvre og fremre verneskjermen på igjen og trekk stjernerattene (4)/(10) fast igjen.
Juster båndløp.
Kople maskinen inn for bare en kort stund og kontroller bändets bevegelse. Juster bändets bevegelse med stjernerattet (1) i midten hvis slipebåndet beveger seg mot høyre eller venstre.
Rengjør drivhjulet (17) og kontakthjulet (15) med trykkluft.
Kontroller drivskiven og kontaktskiven for slitasje, deformering og nedsliting. La skadede deler skiftes ut med en gang!
Utskifting av slipebåndet.
Trekk før alle arbeider på maskinen nettpluggen ut av stikkontakten.
Løsne skruen (19)/(23) og vipp sidedekselet (18) ned.
Sving hendelen (11) oppover for å avlaste spenninnretningen.
Fjern det gamle slipebåndet.
Vær oppmerksom på retningsangivelsen på slipebåndets bakside før du legger på det nye slipebåndet!
Den skal stemme overens med drivhjulets dreieretning. Legg slipebåndet samtidig på drivskiven (17) og kontaktskiven (15).
Sving hendelen (11) nedover for å stramme slipebåndet.
Lukk sidedekselet (18) og trekk til stjernerattet (19)/(23) fast igjen.
Sjekk spaltemålet på slipeunderlaget.
Slå på maskinen og juster bändets bevegelse.
Driftsinstrukser.
Innkopling:
Løsne nødstopp tast (12) og slå den opp. Trykk på «I» (14) tast.
Utkopling:
Fold opp nødstopp-tast (12). Trykk på «0» (14) tast.
Maskinen roterer fortsatt inntil ca. 50 sekunder.
Nødstopp-tast:
Trykk i farlige situasjoner den røde nødstopp-tasten for å slå av maskinen.
Overlastsikring.
Maskinen slås av ved en vedvarende høy belastning over et lengre tidsrom. Etter en avkjølingstid på ca. 15 minutter er maskinen driftsklar igjen.
Induksjonssløyfer (bildene 3+4).
Forviss deg om at stjernerattet (9) er trukket fast.
Forviss deg om at det øvre beskyttelsesdekselet (2) er sikret med stjernerattet (4)/(23) sikret og sidedekselet (18) er lukket.
Sjekk spaltemålet på slipeunderlaget.
Kontroller posisjonen av underlaget for plansliping (16). Skruene (3) skal være i posisjonen nede.
Sjekk om gnistvernet (7) er riktig innstilt og trukket godt fast.
Slå på maskinen og sjekk bändets bevegelse.
Før arbeidsstykket med begge hender eller fikser det i en innretning.
Løsne stjernerattene (4)/(23) og fjern det øvre beskyttelsesdekselet (2).
Sikre at klaringen er stilt inn riktig. (Bilde 2)
Slå på maskinen og sjekk bändets bevegelse.
Før arbeidsstykket med begge hender og ta det etter arbeidsprosessen av oppover.
Avsuginnretning
Vi anbefaler å bruke en avsuginnretning.
Maskinen kan koples til en avsuginnretning via stussen (20).
Støy-emisjonsverdier.
Tomgang Sliping
Målt A-bedømt emisjons-lydtrykknivå på
arbeidsplassen L_pA (re
MERKNAD: Summen av den målte emisjonsverdien og den tilhørende usikkerheten er den øvre grensen til verdiene som kan oppstå ved målinger.
Bruk hørselvern!
Måleverdier beregnet iht. passende produktstandard (se siste side i driftsinstruksen).
Vedlikehold og kundeservice.
En reparasjon må kun utføres av en fagmann i samsvar med de gyldige forskriftene.
Til reparasjon anbefaler vi FEIN-kundeservice, FEIN-kontraktsverksted og FEIN-representanter.
Produkter som har vært i kontakt med asbest, må ikke sendes til reparasjon. Håndter produkter kontaminert med asbest i henhold til de gyldige nasjonale bestemmelsene for asbestholdig avfall.
Hvis elektroverktøyets tilkoblingsledning er skadet, skal den skiftes ut av produsenten eller dens representant.
Skift ut klistremerker og varselhenvisninger på elektroverktøyet ved aldring og slitasje.
Den aktuelle reservedelslisten for dette elektroverk- tøyet finner du på internettet under www.fein.com.
Bruk kun originale reservedeler.
Utfør følgende vedlikeholdsarbeider med jevne mellomrom:
Blås gjennom kjøleluftåpningene (13) på motorhuset og de markerte stedene med trykkluft (se henvisningsskilt (21)).
Følgende deler kan du skifte ut selv etter behov: Slipebånd, gnistvern
Reklamasjonsrett og garanti.
Reklamasjonsretten for produktet gjelder jf. de lovmessige bestemmuselsene i det landet produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-prodentens garantierklæring.
Leveranseprogrammet til din maskin kan også bare innbefatte en del av det tilbehøret som er beskrevet i denne driftsinstruksen eller på bildene.
Samsvarserklæring.
CE-erklæringen gjelder kun for land i Den europeiske unionen og i EFTA [E∅S] (European Free Trade Association) og kun for produkter som er bestemt for markedet i EU eller EFTA. Etter at produktet er introdusert på EU-markedet, mister UKCA-merket sin gyldighet.
UKCA-erklæringen gjelder kun for det britiske markedet (England, Wales og Skottland) og kun for produkter som er bestemt for det britiske markedet. Etter at produktet er introdusert på det britiske markedet, mister CE-merket sin gyldighet.
Firmaet FEIN erklærer som eneansvarlig at dette produktet stemmer overens med de vanlige bestemmelsene som er oppført på siste side i denne driftsinstruksen.
Tekniske dokumenter hos:
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwäbisch Gmünd-Bargau, Germany
Miljøvern, avfallshåndtering.
Emballasjer, utsorterte maskiner og tilbehør må leveres inn til miljøvennlig gjenvinning.
Koplingsskjemaer.
Type GI100 Side 182
Type GI100 EF Side 183
Type GI1002V Side 184
