| 제품 유형 | 벨트 그라인더 (벨트 샌더) |
| 브랜드 | Fein |
| 모델 | GRIT GI 100 EF |
| 무부하 속도 | 3000 rpm |
| 소음 수준 (무부하) | 81 dB(A) |
| 소음 수준 (부하) | 91 dB(A) |
| 음향 강도 (무부하) | 91 dB(A) |
| 음향 강도 (부하) | 100 dB(A) |
| 과부하 보호 | 과부하 시 자동 차단, 냉각 후 재시동 (약 15분) |
| 비상 정지 | 빨간색 비상 정지 버튼 |
| 안전 장치 | 상부 보호 커버, 전면 커버, 측면 커버, 불꽃 방지 장치, 보호 스크린 |
| 의도된 용도 | 실내에서 금속 연마 및 샌딩 |
| 정기 유지보수 | 지정된 지점에 매일 윤활; 압축 공기로 통풍구 청소 |
| 사용자가 교체할 수 있는 부품 | 샌딩 벨트, 보호 스크린 |
| 흡입 연결 | 분진 흡입용 튜브 |
| 주의 | 뜨거운 표면, 보호 장비 필수 착용 (장갑, 안경, 마스크, 귀마개) |
| 보증 | 법적 규정 및 제조업체 보증 선언에 따름 |
자주 묻는 질문 - GRIT GI 100 EF Fein
사용자 질문 GRIT GI 100 EF Fein
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 분쇄기 무료 PDF 형식! 매뉴얼 찾기 GRIT GI 100 EF - Fein 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. GRIT GI 100 EF 브랜드 Fein.
사용 설명서 GRIT GI 100 EF Fein
이 기계는 전문 인력 또는 교육을 받은 사람만 조작할 수 있습니다.
th

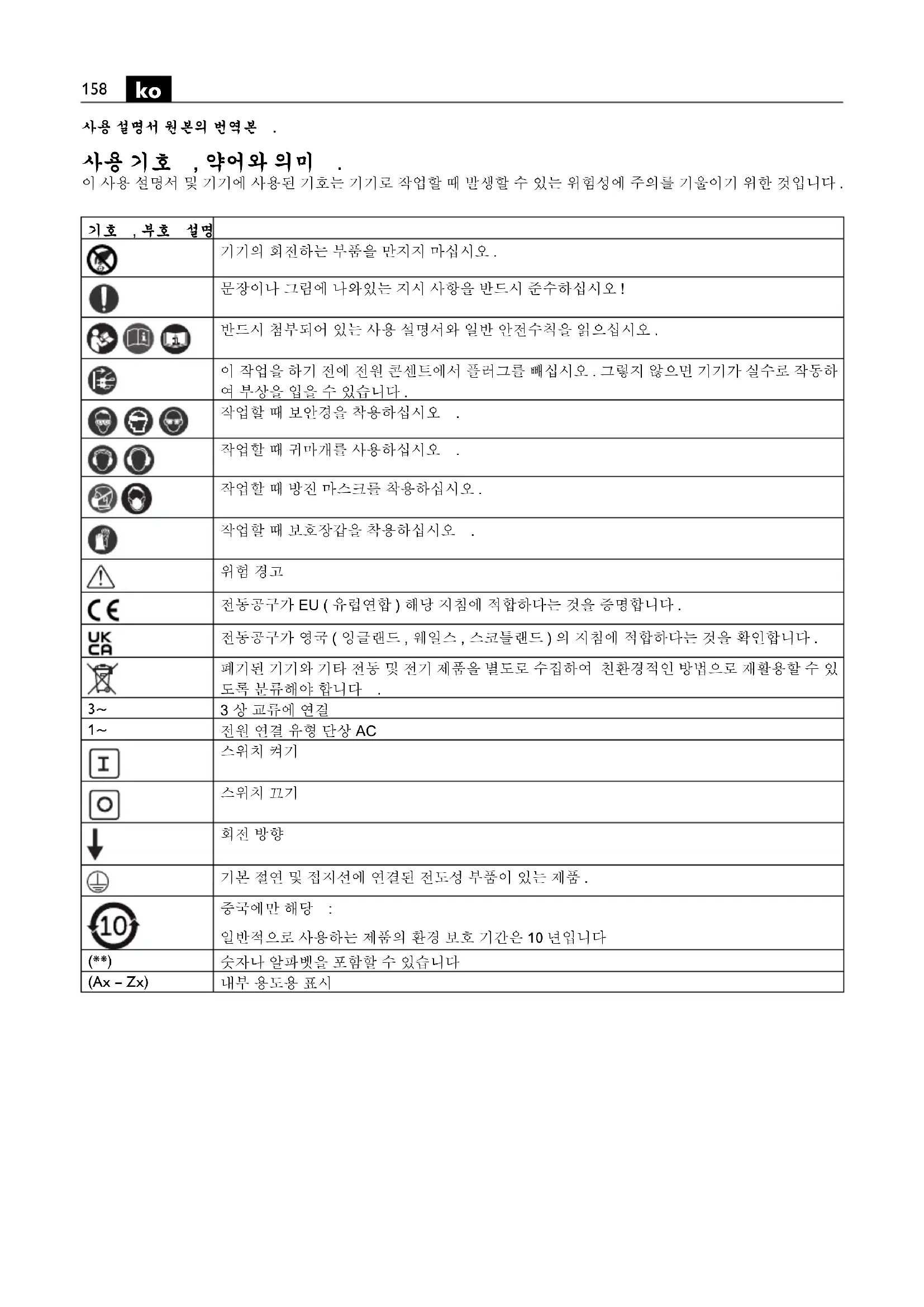

이 사용 설명서 및 기기에 사용된 기호는 기기로 작업할 때 발생할 수 있는 위험성에 주의를 기울이기 위한 것입니다.
| 기호,부호 설명 | |
 | 기기의 회전하는 부품을 만지지 마십시오. |
 | 문장이나 그림에 나와있는 지시 사항을 반드시 준수하십시오! |
 | 반드시 침부되어 있는 사용 설명시와 일반 안진수칙을 읽으십시오. |
 | 이 작업을 하기 전에 전원 콘센트에서 플리그를 빼십시오.그렇지 않으면 기기가 실수로 작동하여 부상을 입을 수 있습니다. |
 | 작업할 때 보안정을 착용하십시오. |
 | 작업할 때 귀마개를 사용하십시오. |
 | 작업할 때 방진 마스크를 착용하십시오. |
 | 작업할 때 보호장갑을 착용하십시오. |
 | 위험 경고 |
 | 전동공구가 EU(유럽연합) 해당 지침에 적합하다는 것을 증명합니다. |
 | 전동공구가 영국(잉글랜드,웨일스,스코들랜드)의 지침에 적합하다는 것을 확인합니다. |
 | 폐기된 기기와 기타 전농 및 전기 제품을 별도로 수집하여 친환경적인 방법으로 재활용할 수 있도록 분류해야 합니다. |
 | 3 상 교류에 연결 |
 | 전원 연결 유형 단상 AC |
 | 스위치 켜기 |
 | 스위치 끄기 |
 | 회전 방향 |
 | 기본 전연 및 접지선에 연결된 진도성 부품이 있는 제품. |
 | 중국에만 해당 :일반적으로 사용하는 제품의 환경 보호 기간은 10 년입니다 |
 | 숫자나 알파벳을 포함할 수 있습니다 |
 | 내부 용도용 표시 |
| 부호 국제 단위 국 | 내 단위 설명 | ||
| v_0 | m/s m/s | 샌딩 밸트 속도 | |
| n | /min, min^-1 , rpm,r/min | /min | 무부하 속도 |
| P_1 | W | W | 입력 |
| U | V | V | 징격 전압 |
| f | Hz Hz | 주파수 | |
| I_1 | mm mm | 샌딩 밸트 길이 | |
| I_2 | mm mm | 샌딩 밸트 폭 | |
| kg kg | EPTA-Procedure 01에 따른 중량 | ||
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2 | 국제 단위 시스템 SI 의 기본 및 유도 단위 |
안전 수칙
그럼,사양 및 안전수칙을 포함하여 본 사용 설명서를 주의 깊게 읽고 완전히 이해한 후에 이 기기를 사용하십시오.
또한 관련 국가의 전기 안전 및 직업 안전 규정을 준수하십시오 (독일: BGV A2, BGR 500).
본 문서에 명시된 안전수칙을 준수하지 않을 경우 감전, 화재 및 / 또는 심각한 부상을 초래할 수 있습니다.
나중에 사용할 수 있도록 이 설명서를 보관하고 기기를 양도하거나 판매할 때 함께 전달하십시오.
기기의 사용 규정.
날씨와 관계 없는 환경에서 FEIN 이 히용하는 그라인딩 벨트 및 부속품을 사용하여 금속 제료를 연마하는 기기.
특별 안전 수칙 .
작업자는 보호장비를 착용해야 합니다. 작업에 따라 안면 마스크나 보안정을 사용하십시오. 필요한 경우 분진 마스크, 귀마개, 보호장갑을 사용하고 연마로 인한 미세한 소재 분자에 접하게 되는 것을 방지하는 특수 작업용 애프런을 착용하십시오. 다양한 작업을 할 때 공중에 떠다니는 이물질로부터 눈을 보호해야 합니다. 분진 마스크나 호흡 마스크로 기기 사용 시 발생하는 분진을 여과해야 합니다. 작업자가 장기간 강한 소음 환경에서 작업하면 청력을 상실할 수도 있습니다.
작업 시 험거운 복장이나 귀금속을 하지 말고 긴 머리를 훈 상태를 삼가하십시오. 보호 장비에도 불구하고 험거운 물체가 가동하는 부위에 닿아 말리게 되면 상해를 입을 수 있습니다.
마모되거나 찢어진 흑은 심하게 막힌 샌딩 벨트를 사용하지 마십시오. 샌딩 벨트를 조심스럽게 다루고 제조사의 사용 설명서에 나온대로 보관하십시오. 샌딩 벨트를 절대로 꺼지 마십시오! 손상된 샌딩 벨트가 파손되어 튀어나와 상해를 입힐 수 있습니다.
제조업체에서 특별히 개발하거나 승인하지 않은 그라인딩 벨트나 기타 부속품을 사용하지 마십시오. 그라인딩 벨트나 부속품이 기기에 맞는다고 해서 안전한 작동이 보장되는 것은 아닙니다.
항상 기기에 있는 보호장치를 사용하십시오. 보호장치는 최대한의 안전성을 확보할 수 있도록 기기에 안전하게 조림되어야 합니다. 보호장치는 주위에 떠다니는 연마 입자로부터 그리고 의도하지 않은 그라인덩 벨트와의 접촉으로부터 작업자를 보호합니다.
화재와 폭발 위험 주의! 금속을 연마할 때 (알루미늄이나 마고네슘 등), 가연성 또는 폭발성이 있을 수 있는 분진이 발생합니다. 가연성 재료 가까이에서 기기를 작동하지 마십시오. 스파크가 이 몰질을 점화시킬 수 있습니다.
스파크로 인해 사람이 다치지 않도록 주의하십시오. 가까이 있는 가연성 물질을 제거하십시오. 금속 연마 시 스파크가 발생합니다.
다른 사람이 작업장에서 안전 거리를 유지하도록 해야 합니다. 작업장에 들어오는 사람은 누주나 반드시 보호장비를 착용해야 합니다. 작업물의 파핀이나 깨진 장착 액세서리가 날아가 작업대 이외의 곳에서도 상처를 입을 수 있습니다.
공작물은 항상 그라인딩 지지대 및 스토퍼에 안전하게 놓여 있어야 합니다. 너무 작거나 얇은 공작물을 가공해서는 안됩니다. 뭉겨 나가는 공작물로 인해 부상 위험이 있습니다.
가공된 표면이 매우 뜨거워질 수 있습니다. 이를 손으로 만지지 마십시오.
작동하는 그라인딩 벨트를 절대 만지지 마십시오. 부상을 입을 위험이 있습니다.
위험한 상황에서는 즉시 안전 푸시 버튼을 누르십시오. 기기는 최대 50 초까지 작동합니다.
기기의 환기구를 정기적으로 청소하십시오. 모터 볼로어는 하우징 안으로 먼지를 끌어 Oper니다. 이로 인해 금속 분진이 과도하게 촉적되면 전기적 위험이 발생할 수 있습니다.
기기의 안전한 스탠드 및 수평 위치에 주의하십시오. 작업 중에 기기가 기울게 되면 심각한 부상을 입을 수 있습니다.
기기의 플러그는 전기 기술자만 조림할 수 있습니다. 전원 콘센트의 보호 도체는 전원 공급 장치의 보호 접지와 연결되어야 합니다.
유지보수 및 수리 시 전원 플러그를 빼십시오! 실수로 기기가 켜지게 되면 심각한 부상을 입을 수 있습니다.
법적 규정에 따라 기기의 전기 안전성을 정기적으로 점검하도록 하십시오. 점검되지 않은 기기의 경우 감전 위험이 있습니다!
처음 시동하기 전에 모터의 회전 방향을 확인하십시오. 회전 방향이 잘못되면 공작물이 횙겨나와 사고를 유발할 수 있습니다. 회전 방향은 전기 기술자만 변경할 수 있습니다.
기기를 철 때 작업자나 다른 사람이 절대 그라인딩 벨트 바로 옆에서 있지 않도록 하십시오.그라인딩 벨트가 찢어지고 심각한 부상을 입을 수 있습니다.
위험한 분진의 취급
이 전동공구를 사용하여 소재를 제거하는 작업을 할 경우 유해한 분진이 발생할 수 있습니다.
석면과 석면을 포함한 소재, 납성분을 포함한 페인트, 금속, 멋가지 목재 종류, 광물, 석재 함유 소재의 규산염 입자, 도료 용매, 목재 보호재, 선박용 방오 도료 등에서 발생하는 분진에 접촉하거나 이를 호흡하게 되면 작업자나 주변 사람들까지 알레르기 반응 그리고/또는 호흡기 질환, 암 및 생식기 장애가 생길 수 있습니다. 분진을 호흡하게 될 위험은 노출 정도에 따라 좌우됩니다. 발생하는 분진에 적합한 분진 추출장치와 작업자 보호 장비를 사용하고, 작업장 환기가 잘 되도록 하십시오. 아스베스트 성분을 함유한 소재는 반드시 전문가에게 맡겨 작업하도록 하십시오.
목제나 경금속에서 발생하는 분진 혹은 연마 시 생기는 분진과 화학 성분의 뜨거운 혼합물은 종지 않은 환경에서 저절로 점화하거나 폭발할 수 있습니다. 분진 처리 용기쪽으로 불꽃이 튀지 않도록 하고, 전동공구와 연마 작업물이 과열되지 않도록 하며, 정기적으로 분진 용기를 비위 주십시오. 작업 소재 제조사의 사용 방법과 작업하려는 소재에 관한 해당 국가의 규징을 준수하십시오.
요약
1그라인딩 벨트 궤도 조절용 별모양 노브 볼트
2 안전 커비, 상부
3 평면 그라인딩 지지대용 조절 나사
4 상부 안진 키버용 별모양 노브 몰트
5 스토퍼
6 스파크 가드용 날게 나사
7 스파크 보호대
8그라인딩 지지대
9그라인딩 지지대용 나사
10 앞면 안전 커비용 별모양 노브 볼트
11 클램핑 레버
12안전 푸시 버튼
13 통풍구
14 전원 스위치
15 접촉 풀리
16 표면 연마면
17 구동 풀리
18 측면 커버
19 측면 커비용 나사
20 분진 추출장치용 호스 연결 소켓
21 기기 라벨
22 작업대의 보조 프레임용 고정 나사
23 상부 커버와 측면 커버용 별모양 노브 몰트
조립 설명서(그림6).
기기를 FEIN 보조 프레임 GIXS 나 GIXBE 위에 (조립 설명서 참조) 또는 적합한 나사 (22) 와 함께 작업대 위에 고정 하십시오.
적절한 맞춤못/스크류 체결장치를 사용하여 보조 프레임 또는 작업대를 바닥에 고정하십시오.
모든 고정 장치는 작업 중에 발생하는 힘을 충족해야 합니다.
조립이 잘못되면 보조 프레임이나 작업대가 기울어지거나 기기가 작업 중에 보조 프레임이나 작업대로부터 분리되어 심각한 사고가 발생할 수 있습니다.
전기 연결
현장 전기 연결은 전기 기술자가 실시해야 합니다.
전원 전암에 주의하십시오: 전원 공급원의 주 전압 및 주파수는 기기 표지판에 나온 내용과 일치해야 합니다.
처음 시동하기 전에 모터의 회전 방향을 확인하십시오. 회전 방향은 전기 기술자만 변경할 수 있습니다.
설정
기기에 모든 작업을 하기 전에 전원 플러그를 콘센트에서 빼십시오.
스파크 가드 (7) 을 조절합니다.
양쪽 날게 나사 (6) 을 풀고 스파크 가드 (7) 을 그라인딩 벨트가 가능한 한 최대로 커비되도록 조절하십시오.
양쪽 날개 나사를 다시 딱 조입니다.
그라인딩 지지대 (8)을 조절하십시오(그림 1).
별모양 노브 볼트(11) 을 풀고 간격을 최대 2 mm 로 조절 하십시오.
별모양 노브 볼트를 다시 딱 조입니다.
평면 그라인딩 지지대 (16) 을 조절합니다.
평면 그라인딩 작업 시 평면 그라인딩 지지대 (16) 을 그라인딩 벨트와 평행하게 정렬해야 하며 전체 면에 달아 있어야 합니다.
나사들 (4)/(10)/(23) 을 풀고 상부와 전면에 있는 안전 커비를 제거하십시오.
나사 (19)/(23) 를 풀고 측면 커버 (18) 를 아래로 내리십시오.
나사 (3) 을 풀고, 스토퍼 (5) 와 평면 그라인딩 지지대 (16) 간의 간격을 조절하십시오. 간격은 최대 2 mm 까지 가능합니다! (그림 2)
나사들(3)을 다시 조입니다.
측면 커비 (18) 을 닫고, 나사 (19)/(23) 를 다시 조입니다. 상부와 전면의 안전 커비를 다시 끼우고, 나사들 (4)/(10) 을 다시 조입니다.
벨트 궤도 조절하기
기기의 스위치를 잠깐 켜고 벨트의 궤 도를 확인하십시오.
그라인딩 벨트가 좌우로 움직이면 벨트 궤도를 별모양 노브 솔트 (1) 로 중앙으로 조절하십시오.
벨트 궤도를 중앙으로 조전할 수 없는 경우:
구동 훨 (17) 과 접촉 훨 (15) 을 압축 공기로 청소하십시오. 구동 훨과 접촉 훨이 마모, 변형 및 손상되지 않았는지 확인하십시오. 손상된 부품은 즉시 교체하십시오!
그라인딩 벨트 교체하기
기기에 모든 작업을 하기 전에 전원 플러그를 콘센트에서 뼈십시오.
나사 (19)/(23) 를풀고 측면 커버 (18) 를 아래로 내리십시오.
고정장치를 풀려면 레버 (11) 를 위로 움직이십시오.
오래된 그라인딩 벨트를 제거합니다 새로운 그라인딩 벨트를 장착하기 전 에 그라인딩 벨트 후번에 있는 주행 방
향에 주의하십시오! 구동 훨의 회전 방향과 일치해야 합니다.
그라인딩 벨트를 구동 훨 (17) 과 접촉 훨 (15) 위에 놓습니다.
그라인딩 벨트를 고정하려면 레버 (11) 을 아래로 움직이십시오.
측면 키버 (18) 을닫고, 나사 (19)/(23) 를 다시 조입니다.
그라인딩 지지대의 간격을 확인하십시오.
기기의 스위치를 켜고 벨트의 궤도를 조절하십시오.
작동 방법
스위치 :
안전 푸시 버튼 (12) 을 풀고 엽니다. 버튼 "I" (14) 을 누르 심시오.
스위치 끄기 :
안전 푸시 버튼 (12) 을 엽니다. 버튼 "0" (14) 을 누르십시오.
전원 스위치를 간 후 기기가 약 50 초간 작동합니다.
안전 푸시 버튼 :
위험한 상황에서는 빨간색 안진 푸시 버튼을 눌러 기기를 꽃니다.
과부하 방지장치
장기간 높은 부하가 지속되면 기기가 꺼집니다. 약 15 분 동안 냉각 후에 기기를 다시 사용할 수 있습니다.
접촉그라인딩(그림 3+4).
별모양노브 볼트(11)가 폭 조어져 있는지 확인하십시오.
상부 안진 키버 (2) 가 Formal모양 노브 콘트 (4)/(23) 로고정되어 있고, 측면 키버 (18) 가 닫혀 있는지 확인하십시오.
그라인딩 지지대의 간격을 확인하십시오.
평면 그라인덩 지지대 (16) 의 위치를 확인하십시오. 나사들 (3) 은 아래쪽에 있어야 합니다.
스파크 가드 (7)을 제대로 조절하고 단단히 당겨져 있는지 확인해 보십시오.
기기의 스위치를 켜고 벨트의 궤도를 확인하십시오.
공작물을 그라인덩 지지대에 단단히 올려 놓으십시오.
공작물을 양손으로 잡고 움직이거나 고정장치에 고정합니다.
평면 그라이딩(그림 5)
별모양 노브 볼트 (4)/(23) 를 풀고 상부 안전 키버 (2) 를 빼십시오.
간격 치수가 올바르게 설정되어 있는지 확인하십시오. (그림 2)
기기의 스위치를 켜고 밸트의 궤도를 확인하십시오.
공작물을 양손으로 잡고 움직이거나, 작업 후 위쪽으로 당겨 뼐십시오.
분진 추출장치
분진 추출장치의 사용을 권장합니다.
기기는 연결 소켓 (20)을 통해 분진 추출장치에 연결할 수 있습니다.
소음 방출치
| 무부하 | 그라인딩 | |
| 작업장에서 측정된 A-평가된 음압 레벨 L_pA (re 20 μPa), 데시벨 단위 | 81 | 91 |
| 불확실성 K_pA , 데시벨단위 | 4 | 4 |
| 측정된 A- 평가된 음향레벨 L_wA (re 1 pW), 데시벨 단위 | 91 | 100 |
| 불확실성 K_wA 데시벨단위 | 2.5 | 2.5 |
| 작동 조건 | ||
| 속도 (rpm) | 3 000 | 3 000 |
| 재료 | - | S |
| 크기 | - | 8 |
| 그라인딩 밸트 | GRIT by Fein | |
| - | 36Z | |
비고: 측정된 방출치와 관련 불확실성의 합계는 측징 시 발생할 수 있는 값의 상한선을 나타냅니다.
귀마개를 착용하십시오!
측징치는 해당 제품 표준에 따라 결정됩니다 (이 설명서의 마지막 페이지 참조 ).
보수 정비 및 고객 서비스.
유지 보수 작업은 해당 규정에 따라 숙련된 전문 인력만이 수행할 수 있습니다.
유지 보수를 위해 FEIN 서비스 센터, FEIN 계약 공장 및 FEIN 대리점을 권장합니다.
석면과 접하게 된 제품은 수리를 맡겨서는 안됩니다. 석면으로 오염된 제품은 석면 쓰레기 처리에 관한 각 국가의 해당 규정에 따라 처리해야 합니다.
전동공구의 전선이 손상되었을 때, 제조사나 대리점에서 전선을 교체해야만 합니다.
오래되고 낮은 전동공구의 경우 명판과 경고 표시를 새로운 것으로 바꾸어 주십시오.
본 전동공구의 부품 목록은 인터넷 www.fein.com 에 나와 있습니다.
정품 부속품만을 사용하십시오.
정기적으로 다음 유지 관리 작업을 실시하십시오:
모터 하우징에 있는 통풍구 (13) 와 표시된 부위를 압축 공기로 붙어 내십시오 (기기 라벨 참조 (21)).
기기의 표시된 부위를 메일 기기 오일로 바르십시오 (기기 라벨 참조 (21)).
그라인딩 밸트를 교체할 때 메번 구동 월 (17) 과 접촉 월 (15) 이 마모되거나 손상되지 않았는지 확인해 보십시오. 손상된 부품은 디체하십시오.
다음 부속품은 필요에 따라 직접 교환하실 수 있습니다: 그라인딩 벨트, 스파크 가드
품질 보증 및 법적 책임.
제품에 대한 품질 보증은 유통하는 국가의 법적 규정에 따라 유효합니다. 더불어 FEIN 사는 FEIN 제조사 보증서에 부응하는 품질 보증을 합니다.
귀하기기의 공급 내역에는 이 사용 설명시와 그림에 나와 있는 액세서리 중 일부만 들어있을 수도 있습니다.
적합성에 관한 선언.
CE 인증은 EU 국가들과 EFTA ( 유럽자유무역연합) 에서만, 그리고 EU 또는 EFTA 시장용 제품에만 적용됩니다. 제품이 EU 시장에 출시되면 UKCA 마크는 그 유효성을 상실합니다.
UKCA 인증은 영국(잉글랜드, 웨일스, 스코틀랜드)에시만, 그리고 영국 시장용 제품에만 적용됩니다. 제품이 영국 시장에 출시되면 CE 마크는 그 유효성을 상실합니다.
FEIN 사는 단동 책임 하에7본 제품이 이사용 설명서 후변 에 나와있는 관련된 규제과 일치함을 자체 선언합니다.
기술 자료 문의 :
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwäbisch Gmünd-Bargau, Germany
환경 보호,처리
포장재, 폐기용 기기 및 액세서리는 친환경적인 방법으로 재활용할 수 있도록 분류해야 합니다.
접속도
타입 GI100 면 182
타입 GI100 EF 면 183
타입 GI1002V 면 184
