| Tip de produs | Șlefuitor cu bandă (șlefuitor cu bandă) |
| Marcă | Fein |
| Model | GRIT GI 100 EF |
| Viteză fără sarcină | 3000 tr/min |
| Nivel de presiune acustică (fără sarcină) | 81 dB(A) |
| Nivel de presiune acustică (sub sarcină) | 91 dB(A) |
| Nivel de intensitate acustică (fără sarcină) | 91 dB(A) |
| Nivel de intensitate acustică (sub sarcină) | 100 dB(A) |
| Protecție la suprasarcină | Oprire automată în caz de solicitare puternică, repornire după răcire (aprox. 15 min) |
| Oprire de urgență | Buton de oprire de urgență roșu |
| Dispozitive de siguranță | Capotă de protecție superioară, capotă frontală, capotă laterală, protecție anti-scântei, ecran de protecție |
| Utilizare prevăzută | Prelucrare și șlefuire a metalelor adăpostit de intemperii |
| Întreținere regulată | Ungere zilnică la punctele indicate; curățarea orificiilor de ventilație cu aer comprimat |
| Piese înlocuibile de utilizator | Bandă de șlefuire, ecran de protecție |
| Conexiune aspirație | Tubulatură pentru aspirarea prafului |
| Atenție | Suprafață fierbinte, purtarea echipamentului de protecție obligatorie (mănuși, ochelari, mască, protecție auditivă) |
| Garanție | Conform reglementărilor legale și declarației de garanție a producătorului |
Întrebări frecvente - GRIT GI 100 EF Fein
Întrebările utilizatorilor despre GRIT GI 100 EF Fein
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Tocător în format PDF gratuit! Găsiți manualul dvs. GRIT GI 100 EF - Fein și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. GRIT GI 100 EF mărcii Fein.
MANUAL DE UTILIZARE GRIT GI 100 EF Fein
Utilizare prevăzută.
Maşina poate fi utilizată numai de către personal specializat sau persoane instruite.
sl
Predvidena uporaba.
Traducerea instructiunilor de utilizare originale.

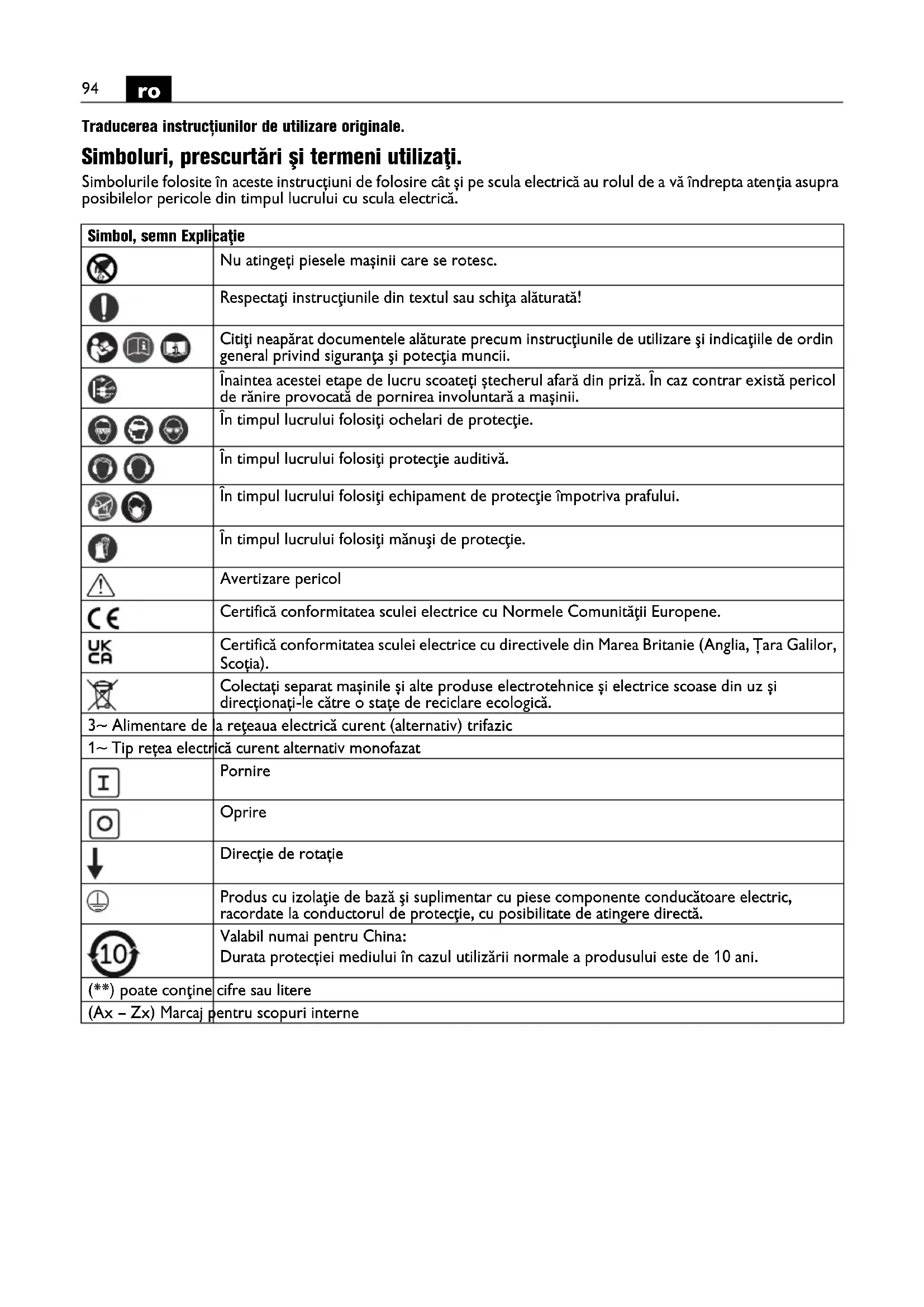

Simboluri, prescurtări și termeni utilizati.
Simbolurile folosite în aceste instrucțiuni de folosire cât și pe scula electrică au rolul de a vă îndrepta atenția asupra posibilelor pericole din timpul lucrului cu scula electrică.
| Simbol, semn Explicație | ||
 | Nu atingeți piesele mașinii care se rotesc. | |
 | Respectați instrucțiunile din textul sau schița alăturată! | |
 |   | Citiți neapărat documentele alăturate precum instrucțiunile de utilizare și indicațiile de ordin general privind siguranța și potecția muncii. |
 | Înaintea acestei etape de lucru scoateți ștecherul afară din priză. În caz contrar există pericol de rănire provocată de pornirea involuntară a mașinii. | |
 |   | În timpul lucrului folosiți ochelari de protecție. |
 | În timpul lucrului folosiți protecție auditivă. | |
 |  | În timpul lucrului folosiți echipament de protecție împotriva prafului. |
 | În timpul lucrului folosiți mănuși de protecție. | |
 | Avertizare pericol | |
| [5WDS] | Certifică conformitatea sculei electrice cu Normele Comunității Europene. | |
 | Certifică conformitatea sculei electrice cu directivele din Marea Britanie (Anglia, Tara Galilor, Scoția). | |
 | Colectați separat mașinile și alte produse electrotehnice și electrice scoase din uz și direcționați-le către o stațe de reciclare ecologică. | |
 | Alimentare de la rețeaua electrică curent (alternativ) trifazic | |
 | tip rețea electrică curent alternativ monofazat | |
 | Pornire | |
 | Oprire | |
 | Direcție de rotație | |
 | Produs cu izolație de bază și suplimentar cu piese componente conducătoare electric, racordate la conductorul de protecție, cu posibilitate de atingere directă. | |
 | Valabil numai pentru China:Durata protecției mediului în cazul utilizării normale a produsului este de 10 ani. | |
| [Y5CS] | poate conține cifre sau litere | |
 - Zx) Marcaj pentru scopuri interne | ||
| Simbol Unitate de măsură internațională | Unitate de măsură națională | Explicație | |
| v_0 | m/s m/s Viteza benzii | abrazive | |
| n | /min, min ^-1 , rpm, r/min | rot/min Turație de mers în gol | |
| P_1 | W | W | P u t |
| UV V Tensiune de măsurare | |||
| fHz Hz Frecvență | |||
| l_1 | mm mm | Lungimea benzii | abrazive |
| l_2 | mm mm | Lățimea benzii | abrazive |
| kg | kg | Greutate conform EPTA-Procedure 01 | |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Unități de măsură de bază sau derivate din Sistemul Internațional SI. | |
Pentru siguranța dumneavoastră.
Nu folosiți această mașină înainte de a fi citit temeinic și a fi înțeles în întregime instrucțiunile de utilizare, inclusiv ilustrațiile, specificațiile și ile privind siguranța.
Respectați totodată dispozitiile naționale aplicabile privind siguranța electrică și protecția muncii (în Germania: BGV A2, BGR 500).
Nerespectarea instructiunilor de siguranță din documentația amintită poate duce la electrocutare, incendiu și/sau răniri grave.
Păstrați instrucțiunile de utilizare în vederea folosirii ulterioare și predați-le mai departe în cazul transmitterii sau înstrăinării mașinii.
Destinația mașinii.
Mașina este destinată șlefuirii materialelor metalice cu benzi de șlefuire și accesorii admise de Fein, în mediu protejat la intemperii.
Instrucțiuni speciale privind siguranța și protectția muncii.
Purtați echipament personal de protecție. În funcție de utilizare, purtați o protecție completă a feței, protecție pentru ochi sau ochelari de protecție. Dacă este cazul, purtați mască de protecție împotriva prafului, protecție auditivă, mănuși de protecție sau șorț special care să vă ferească de micile așchii și particule de material.
Ochii trebuie protejați de corpurile străine aflate în zbor, apărute în cursul diferitelor aplicații. Masca de protecție împotriva prafului sau masca de protecție a respirației trebuie să filtreze praful degajat în timpul utilizării. Dacă sunteți expuși timp îndelungat zgomotului puternic, vă puteți pierde auzul.
În timpul lucrului nu purtați îmbrăcăminte largă, podoabe sau nu țineți părul lung neacoperit. În ciuda echipamentelor de protecție, obiectele lăsate libere pot fi antrenate de componentele aflate în mișcare ale sculei electrice și pot provoca leziuni.
Nu întrebuințați benzi abrazive uzate, fisurate sau puternic încărcate cu praf și impurități. Manevrați cu grijă benzile de abrazive și depozitați-le conform instrucțiunilor producătorului. Nu îndoiiți benzile abrazive! Benzile abrazive deteriorate se pot pt rupe, pot fi azvârlite și pot răni pe cineva.
Nu folosiți benzi de șlefuire sau alte accesorii care nu au fost dezvoltate sau admise în mod special de către producător. Simplul fapt că o bandă de șlefuire sau un accesoriu se potrivește la mașina dumneavoastră nu înseamnă că acesta va și funcționa în condiții de siguranță.
Folosiți întotdeauna dispozitivele de protecție aflate pe scula electrică. Dispozitivele de protecție trebuie să fie montate sigur pe scula electrică astfel încât să existe o siguranță maximă. Dispozitivele de protecție trebuie să protejeze operatorul împotriva particulelor ascuțite aflate în zbor și împotriva atingerii involuntare a benzii de șlefuire.
Atenție Pericol de incendiu și explozie! La șlefuirea metalelor (de ex. aluminiu sau magneziu) se degajă praf care poate fi inflamabil sau exploziv. Nu folosiți scula electrică în apropierea materialelor inflamabile. Scânteile pot aprinde aceste materiale.
Aveți grijă să nu puneți în pericol persoane din cauza degajării scânteilor. Îndepărtați materialele inflamabile aflate în apropiere. La șlefuirea metalelor se degajă scântei.
Aveți grijă ca celelalte persoane să păstreze o distanță sigură față de sectorul dumneavoastră de lucru. Oricine pătrunde în sectorul de lucru trebuie să poarte echipament personal de protecție. Fragmente din piesa de lucru sau din dispozitivele rupte pot zbura necontrolat și provoca răniri chiar în afara sectorului direct de lucru.
Piesa de lucru trebuie să se sprijine întotdeauna sigur pe suportul de șlefuire sau pe opritor. Nu este permisă prelucrarea pieselor de lucru prea mici sau prea subțiri. Există pericol de rănire din cauza aruncării piesei de lucru.
Suprafața prelucrată poate deveni foarte fierbinte. Nu o atingeți cu mâna.
Nu atingeți niciodată banda de șlefuire care rulează. Există pericol de rănire.
În caz de situații periculoase apăsați imediat tasta de oprire de siguranță. Mașina va mai continua să funcționeze până la încă 50 secunde după care se va opri.
Curățați regulat fantele de aerisire ale mașinii. Suflanta motorului atrage praful în carcasă. Aceasta poate cauza pericole electrice în cazul acumulării excesive de praf de metal.
Aveți grijă ca mașina să fie stabilă și așezată în poziție orizontală. Dacă mașina se răstoarnă în timpul lucrului, aceasta poate duce la răniri grave.
Stecherul maşinii poate fi montat numai de câtre un electrician calificat. Conductorul de protecție din priza de curent trebuie sî fie racordat la împământarea de protecție a rețelei electrice.
înainte de executarea lucrărilor de întreținere și reparații scoateți ștecherul afară din priză! Dacă mașina este pornită involuntar, aceasta poate duce la răniri grave.
Verficați regulat, conform prevederilor legale, siguranța electrică a mașinii. În cazul mașinilor neverificate există pericol de electrocutare!
Înainte de prima punere în funcțiune verificați direcția de rotire a motorului. În cazul direcției greșite de rotire piesa de lucru poate fi aruncată și provoca accidente. Direcția de rotire poate fi comutată numai de către un electrician calificat.
La pornirea maşinii nu staționați niciodată dumneavoastră sau alte persoane direct lângă banda de șlefuire. Banda de șlefuire se poate rupe și provoca rămiri grave
Manipularea pulverilor periculoase
În timpul operațiilor de îndepărtare a materialului cu această unealtă, se degajă pulberi care pot fi periculoase. Atingerea sau inhalarea anumitor pulberi ca de exemplu azbest și materiale care conțin azbest, vopsele pe bază de plumb, metale, anumite tipuri de lemn, minerale, particule de silicați provenind din materiale de construcții din piatră, solventi, agenți de protecție a lemnului, vopsele antifouling pentru cisterne, pot provoca reacții alergice și/sau afecțiuni ale căilor respiratorii, cancer, infertilitate. Riscul generat de inhalarea acestor pulberi depinde de gradul de expunere la acestea. Folosiți o instalație de aspirare adecvată tipului de praf degajat precum și echipamente personale de protecție și asigurați o bună ventilare a locului de muncă. Nu permiteți prelucrarea materialelor care conțin azbest decât de către personal corespunzător calificat.
În condiții nefavorabile, praful de lemn și de metale ușoare, amestecurile fierbinți de praf de șlefuire și substanțe chimice se pot autoaprinde sau provoca explozii. Împiedicați zborul scânteilor în direcția recipientului colector de praf precum și încălzirea excesivă a sculei electrice și a materialului șlefuit, goliți din timp recipientul colector de praf, respectați instrucțiunile de prelucrare ale producătorului materialului respectv cât și prescripțiile în vigoare în țara dumneavoastră cu privire la materialele de prelucrat.
Dintr-o privire
1 Şurub cu cap stea, ajustare rulare bandă
2 Capac de protectie, sus
3 Şurub de reglare, suport şlefuire plană
4 Şurub cap stea, capac de protectie superior
5 Opritor
6 Șuruburi fluture, apărătoare împotriva scânteilor
7 Apărătoare împotriva scânteilor
8 Suport de şlefuire
9 Şurub pentru suportul de şlefuire
10 Șurub cu cap stea, capac de protectie față
11 Pârghie de strângere
12 Tastă oprire de siguranță
13 Fante de aerisire
14 Întrerupător pornit/oprit
15 Rolă de contact
16 Suport slefuire plană
17 Rolă de antrenare
18 Capac lateral
19 Šurub pentru capac lateral
20 Štuț pentru aspirarea prafului
21 Plăcuță indicatoare
22 Šuruburi de fixare şasiu, masă de lucru
23 Šurub cu cap stea, capac sus și capac lateral
Instrucțiuni de montaj (figura 6).
Fixați mașina pe șasiul Fein GIXS sau GIXBE (vezi instrucțiunile de montaj) sau pe o masă de lucru cu șuruburile potrivite (22).
Fixați pe podea şasiul sau masa de lucru cu dibluri/şuruburi adecvate.
Toate elementele de fixare trebuie să facă față forțelor care apar în timpul lucrului.
Un montaj defectuos poate face ca șasiul sau masa de lucru să se răstoarne sau ca mașina să se desprindă de pe șasiu sau de pe masă în timpul procesului de lucru și să provoace accidente grave.
Conexiuni electrice.
Racordurile electrice pe şantier vor fi efectuate de câtre un electrician calificat.
A se avea în vedere tensiunea rețelei: tensiunea rețelei și frecvența sursei de tensiune trebuie să coincidă cu specificațiile de pe plăcuța indicatoare a tipului mașinii. Înainte de prima punere în funcțiune verificați direcția de rotire a motorului. Direcția de rotire poate fi comutată numai de către un electrician calificat.
Reglaje
Înaintea oricăror lucrări la mașină scoateți ștecherul afară din priza de la rețea.
Reglarea apărărătoarei împotriva scânteilor (7)
Slăbiți cele două şuruburi fluture (6) și reglați astfel apărătoarea împotriva scânteilor (7), încât banda de şlefuire să fie cât mai mult acoperită.
Strângeti din nou bine cele două şuruburi fluture.
Reglarea suportului de şlefuire (8) (figura 1).
Slăbiți şurubul cu cap stea (11) și reglați o mărime a întrefierului de max. 2 mm.
Strângeti din nou bine şurubul cu cap stea.
Reglarea suportului de şlefuire plană (16).
La șlefuirea plană, suportul de șlefuire plană (16) trebuie să fie paralel cu banda de șlefuire și să o atingă pe toată suprafața.
Slăbiti şuruburile (4)/(10)/(23) și scoateți capacul de protectie superior și cel anterior.
Slăbiți şurubul (19)/(23) și pliați în jos capacul lateral (18).
Slăbiți şuruburile (3) și reglați mărimea întrefierului dintre opritorul (5) și suportul de şlefuire plană (16).
Mărimea întrefierului trebuie să fie de maximum 2 mm! (figura 2)
Strângeti din nou bine şuruburile (3).
Închideți capacul lateral (18) și strângeți din nou bine şurubul (19)/(23).
Puneți din nou pe poziție capacul de protectie superior și cel anterior și strângeti bine șuruburile (4)/(10).
Ajustarea rulării benzii.
Conectați numai pentru scurt timp mașina și verificați rularea benzii.
Ajustați centrat rularea benzii cu şurubul cu cap stea (1), în cazul în care banda de şlefuire se deplasează spre dreapta sau spre stânga.
În cazul în care rularea benzii nu poate fi reglată centrat: Curățați cu aer comprimat rola de antrenare (17) și rola de contact (15).
Verificați dacă rola de antrenare și rola de contact nu prezintă semne de uzură, dacă nu sunt deformate sau tocite. Înlocuți neîntâtziat piesele deteriorate!
Schimbarea benzii de şlefuire.
Înaintea oricăror lucrări la mașină scoateți ștecherul afară din priza de la rețea.
Slăbiti şurubul (19)/(23) și pliați în jos capacul lateral (18).
Basculați în sus pârghia (11) pentru a detensiona dispozitivul de strângere. Scoateți banda de șlefuire veche. La montarea benzii de șlefuire noi respectați indicațiile privind direcția de rulare a benzii de pe partea
inscriptionată a acesteia! Direcția indicată trebuie să coincidă cu direcția de rotire a rolei de antrenare.
Puneți banda de şlefuire simultan pe rola de antrenare (17) şi pe rola de contact (15).
Basculați în jos pârghia (11) pentru a strânge banda de șlefuire.
Închideți capacul lateral (18) și strângeti din nou bine şurubul (19)/(23).
Verificați mărimea întrefierului suportului de șlefuire.
Porniți maçina și ajustați rularea benzii.
Înstructîni de utilizare
Pornire:
Deblocați tasta de oprire de siguranță (12) și lăsați-o în poziție deschisă. Apăsați tasta „I“ (14).
Oprire:
Aduceți în poziția deschis tasta de oprire de siguranță (12). Apăsați tasta „0“ (14).
După deconectare mașina mai funcționează din inerție încă aprox. 50 secunde.
Tasta de oprire de sigurantă:
În cazul situațiilor periculoase apăsați tasta roșie de oprire de siguranță pentru a deconecta mașina.
Protectie la suprasarcină.
După o suprasolicitare pentru o perioadă mai lungă de timp, mașina se oprește din fincționare. După un timp de răcire de aprox. 15 minute mașina va fi din nou pregătită de funcționare.
Şlefuire cu bandă abrazivă (figurile 3+4).
Asigurati-vă că șurubul cu cap stea (11) este bine strâns.
Asigurați-vă că, capacul de protecție superior (2) este fixat cu șurubul cu cap stea (4)/(23) și capacul lateral (18) este închis.
Verificați mărimea întrefierului suportului de șlefuire.
Verificați poziția suportului de șlefuire plană (16).
Şuruburile (3) trebuie să se afle în poziția de jos.
Veificați dacă apărătoarea împotriva scânteilor (7) reste reglată corect și este bine fixată.
Porniti maçina și verificați rularea benzii.
Fixați piesa de lucru pe suportul de șlefuire.
Conduceți piesa de lucru ținând-o cu ambele mâini sau fixați-o într-un dispozitiv.
Şlefuire plană (figura 5)
Ślăbiți şuruburile cu cap stea (4)/(23) și scoateți capacul de protectie superior (2).
Asigurati-vă că mărimea întrefierului este reglată corect. (figura 2)
Porniti maşina și verificați rularea benzii.
Conduceți piesa de lucru ținând-o cu ambele mâini și după finalizarea procesului de lucru ridicati-o și îmdepărtati-o prin partea de sus.
Dispozitiv de aspirare
Recomandăm utilizarea dispozitivului de aspirare.
Prin intermediul ștuțului (20) mașina poate fi racordată la un dispozitiv de aspirare.
Valori ale emisiilor de zgomot.
Mers în gol Şlefuire
Nivel presiune sonoră emisii măsurat și evaluat A la locul de muncă L_pA (re 20 μPa), în decibeli 81 91
Incertitudine K_pA , în decibeli 4 4
Nivel putere sonoră măsurat și evaluat A L_wA (re 1 pW), în decibeli 91 100
Incertitudine K_wA , in decibeli 2,5 2,5
Conditii de functionare
NOTĂ: Suma rezultată din adunarea valorii emisiilor măsurate și incertitudinilor aferente reprezintă limita superioară a valorilor care pot apărea în cursul măsurătorilor.
Folosiți protectie auditivă!
Valorile măsurate au fost determinate conorm standardului de produs aplicabil (vezi ultima pagină a przentelor instrucțiuni de utilizare).
Întreținere și asistență service post- vânzări.
Reparațiile pot fi efectuate numai de către specialiști calificați și numai în conformitate cu prevederile în vigoare.
Pentru efectuarea reparațiilor recomandăm serviciul de asistență post-vânzare FEIN, atelierelele contractuale FEIN și reprezentanțele FEIN.
Produsele care au intrat în contact cu azbestul, nu trebuie date la reparat. Eliminați produsele contaminate cu azbest conform reglementărileor în vigoare în țara dumneavoastră privind eliminarea deșeurilor care conțin azbest.
În cazul în care cablul de alimentare al sculei electrice este deteriorat, el trebuie înlocuit de către producător sau de către representantul acestuia.
Înlocuți etichetele și avertismentele de pe scula electrică, în cazul în care acestea s-au învechit și s-au uzat.
Găsiți lista actuală de piese de schimb pentru această sculă electrică pe internet, la www.fein.com.
Folosiți numai piese de schimb originale.
Executați în mod regulat următoarele lucrări de întreținere:
Curățați cu aer comprimat fantele de aerisire (13) de pe carcasa motorului cât și locurile marcate pentru aceasta (vezi plăcuța indicatoare (21)).
Ungeti zilnic mașina în locurile marcate cu ulei special de mașină (vezi plăcuța indicatoare (21)).
Verificați dacă nu sunt uzate și deriorate rola de antrenare (17) și rola de contact (15) de fiecare dată când schimbați banda de șlefuire. Înlocuiți piesele deteriorate.
Puteți schimba și singuri, dacă este necesar, următoarele piese: bandă de șlefuire, apărătoare împotriva scânteilor
Garantia legală de conformitate și garanția comercială.
Garantia legală de conformitate a produsului se acordă conform reglementărilor legale din țara punerii în circulație a acestuia. În plus, FEIN acordă o garanție comercială conform certificatului de garanție al producătorului FEIN.
Este posibil ca setul de livrare al maşinii dumneavoastră să conțină numai partial accesorile illustrate în prezentele instrucțiuni de utilizare.
Declaratie de conformitate.
Declaratia CE este valabilă pentru țările Uniunii Europene și EFTA (European Free Trade Association) și numai pentru produsele destinate pieței UE sau EFTA. După punerea în circulație a produsului pe piața UE, marcajul UKCA își pierde valabilitatea.
Declaratia UKCA este valabilă numai pentru piața britanică (Anglia, Tara Galilior și Scoția) și numai pentru produsele destinate pieței britanice. După punerea în circulație a produsului pe piața britanică, marcajul CE își pierde valabilitatea.
Firma FEIN declară pe proprie răspundere că acest produs corespunde prevederilor specificate la ultima pagină a prezentelor instrucțiuni de utilizare.
Documentatie tehnică la:
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwäbisch Gmünd-Bargau, Germany
Protectția mediului înconjurător, eliminare.
Directionați către o stație de reciclare ecologică ambalajele, mașinile și accesoriiile scoase din uz.
Scheme de conectare.
Tip GI100 pagina 182
Tip GI100 EF pagina 183
Tip GI1002V pagina 184
