NÁVOD NA OBSLUHU GRIT GI 100 EF Fein
Stroj môže obsluhovať len špecializovaný personál alebo poučené osoby.
brusný pás, ochranu proti jiskrám
Záruka a ručení.
Technické podklady u:
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwäbisch Gmünd-Bargau, Germany
Preklad originálneho návodu na použitie.

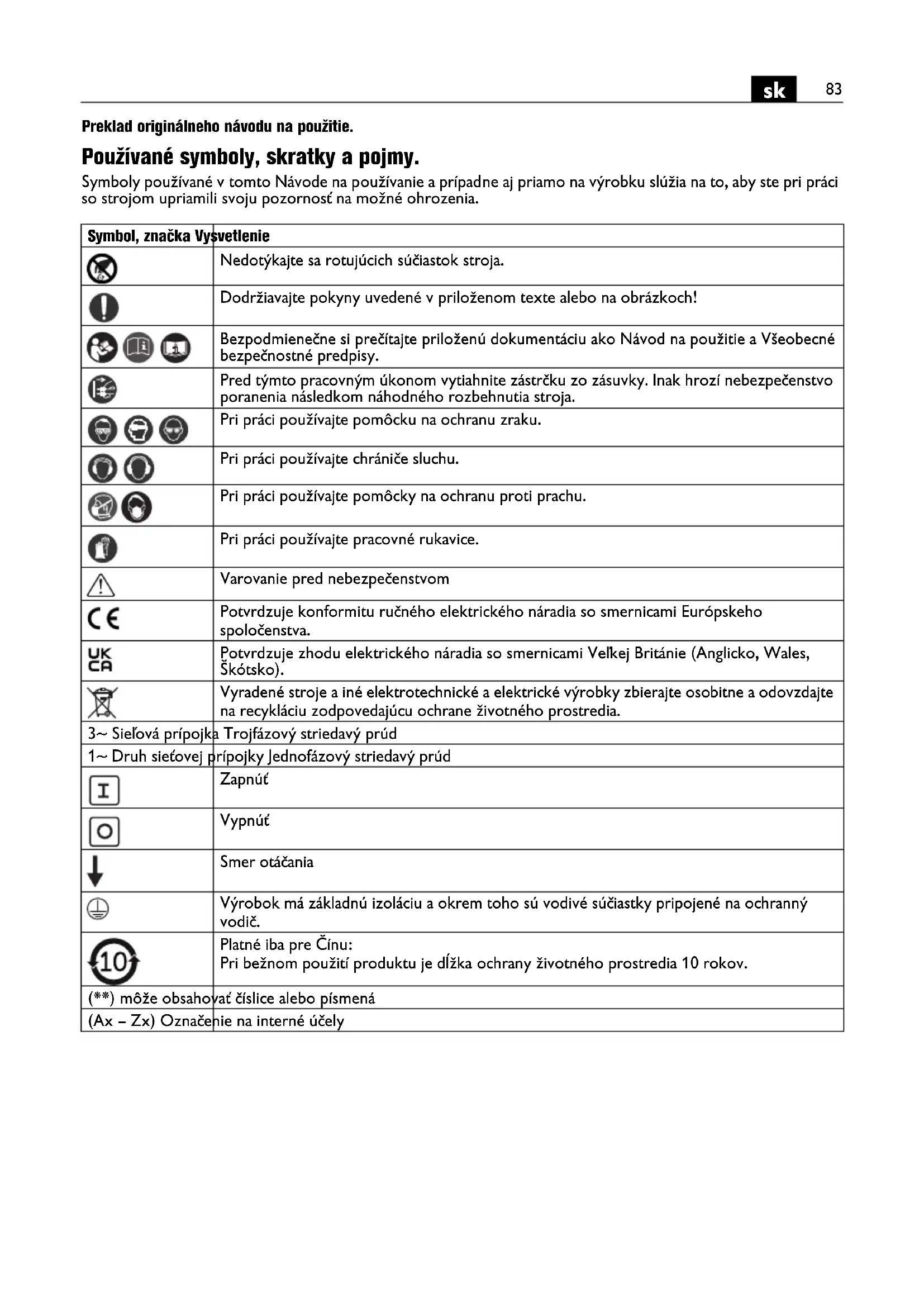

Používané symboly, skratky a pojmy.
Symboly používané v tomto Návode na používanie a prípadne aj priamo na výrobku slúžia na to, aby ste pri práci so strojom upriamili svoju pozornosť na možné ohrozenia.
| Symbol, značka Vysvetlenie | ||
 | Nedotýkajte sa rotujúcich súčiastok stroja. | |
 | Dodržiavajte pokyny uvedené v priloženom texte alebo na obrázkoch! | |
 |   | Bezpodmienečne si prečítajte priloženú dokumentáciu ako Návod na použitie a Všeobecné bezpečnostné predpisy. |
 | Pred týmto pracovným úkonom vytiahnite zástrčku zo zásuvky. Inak hrozí nebezpečenstvo poranenia následkom náhodného rozbehnutia stroja. | |
 |   | Pri práci používajte pomôcku na ochranu zraku. |
 | Pri práci používajte chrániče sluchu. | |
 |  | Pri práci používajte pomôcky na ochranu proti prachu. |
 | Pri práci používajte pracovné rukavice. | |
 | Varovanie pred nebezpečenstvom | |
 | Potvrdzuje konformitu ručného elektrického náradia so smernicami Európskeho spoločenstva. | |
 | Potvrdzuje zhodu elektrického náradia so smernicami Vel'kej Británie (Anglicko, Wales, Škótsko). | |
 | Vyradené stroje a iné elektrotechnické a elektrické výrobky zbierajte osobitne a odovzdajte na recykláciu zodpovedajúcu ochrane životného prostredia. | |
| 3~ Siel'ová prípojka Trojfázový striedavý prúd | ||
| 1~ Druh sietovej prípojky Jednofázový striedavý prúd | ||
 | Zapnút | |
 | Vypnút | |
| [6E23] | Smer otáčania | |
| [17B4] | Výrobok má základnú izoláciu a okrem toho sú vodivé súčiastky pripojené na ochranný vodič. | |
 | Platné iba pre Čínu: Pri bežnom použití produktu je dĺžka ochrany životného prostredia 10 rokov. | |
| (**) môže obsahovať číslice alebo písmená | ||
| (Ax - Zx) Označenie na interné účely | ||
| Značka Medzinárodná jednotka Národná jednotka Vysvetlenie | |||
| v_0 | m/s m/s Rýchlosť brúsneho pásu | ||
| n | /min, min ^-1 , rpm, r/min min ^-1 | Počet volínobežných obrátok | |
| P_1 | W | W | P r |
| UV V Menovité napätie | |||
| fHz Hz Frekvencia | |||
| l_1 | mm | mm Dížka brúsneho pásu | |
| l_2 | mm | mm Šírka brúsneho pásu | |
| kg | kg | Hmotnosť podľa EPTA-Procedure 01 | |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Základné a odvodené jednotkyMedzinárodného systému jednotiek SI. | |
Nepoužívajte stroj predtým, ako si dôkladne prečítate Návod na používanie, vrátane špecifikácií, bezpečnostných pravidiel ani
predtým, ako si prezriete všetky obrázky.
Dodržiavajte všetky príslušné národné ustanovenia o elektrickej bezpečnosti a ochrane zdravia pri práci (v Nemecku: BGV A2, BGR 500).
Nedodržanie bezpečnostných pokynov v menovanej dokumentácii môže mať za následok zásah elektrickým prúdom, požiar a/alebo vážne poranenie.
Uschovajte tento Návod na používanie na neskoršie používanie a v prípade predaja alebo odovzdania stroja inému ho odovzdajte spolu so strojom.
Určenie stroja.
Stroj na brúšenie kovových materiálov pomocou brúsnych pásov a príslušenstva schválených firmou Fein v prostredí chránenom pred vplyvmi vonkajšieho podnebia a počasia.
Špeciálne bezpečnostné pokyny.
Používajte osobné ochranné prostriedky. Podl'a druhu použitia náradia používajte ochranný štít na celú tvár, štít na oči alebo ochranné okuliare. Pokial'je to primerané, používajte ochrannú dýchaciu masku, chrániče sluchu, pracovné rukavice alebo špeciálnu zásteru, ktorá Vás uchráni pred odletujúcimi drobnými čiastočkami brusiva a obrábaného materiálu.
Predovšetkým oči treba chrániť pred odletujúcimi cudzími telieskami, ktoré vznikajú pri rôznom spôsobe používania náradia. Ochrana proti prachu alebo ochranná dýchacia maska musia predovšetkým odfiltrovať konkrétny druh prachu, ktorý vzniká pri danom druhu použitia náradia. Ked’ je človek dlhšiu dobu vystavený hlasnému hluku, môže utrpiet’ stratu sluchu.
Pri práci nemajte nikdy na sebe volné oblečenie, ozdoby a šperky a nikdy nepracujte s rozpustenými dlhými vlasmi. Napriek ochranným prvkom môžu pohybujúce sa súčiastky náradia zachytiť volné predmety a spôsobit Vám poranenie.
Nepoužívajte žiadne také brúsne pásy, ktoré sú opotrebované, natrhnuté alebo silne zanesené. S brúsnymi pásmi manipulujte opatrne a uschovávajte ich podl’a pokynov výrobcu. Brúsne pásy neprelamujte! Poškodené brúsne pásy by sa mohli roztrhnút, mohli by byť náradím vymrštené a spôsobit niekomu poranenie.
Nikdy nepoužívajte brúsne pásy alebo iné príslušenstvo, ktoré nebolo špeciálne vyvinuté výrobcom stroja, alebo nebolo ním schválené. Bezpečnú prevádzku nezabezpečuje samotná okolnosť, že brúsny pás alebo príslušenstvo sa na stroj hodia (pasujú).
Pracujte zásadne vždy s všetkých použitím ochranných prvkov, ktoré sa nachádzajú na stroji. Ochranné prvky musia byť namontované na stroji tak, aby sa dosiahla maximálna miera bezpečnosti. Ochranné prvky slúžia na to, aby chránili obsluhujúcu osobu pred odletujúcimi čiastočkami a neúmyselným dotykom s brúsnym pásom.
Pozor! Nebezpečenstvo požiaru a výbuchu! Pri brúsení kovov (napríklad hliníka alebo magnézia) vzniká prach, ktorý môže byť horľavý alebo výbušný. Nepoužívajte tento stroj v blízkosti horľavých materiálov. Odletujúce iskry by mohli tieto materiály zapáliť.
Dávajte pozor na to, aby žiadne osoby neboli ohrozené odletujúcimi iskrami. Z blízkosti miesta práce odstráňte všetky horľavé materiály. Pri brúsení kovov odletuje velký prúd iskier.
Zabezpečte, aby sa iné osoby nachádzali v bezpečnej vzdialenosti od Vášho pracoviska. Každá osoba, ktorá vstúpi do pracovného dosahu náradia, musí byt vybavená osobnými ochrannými pomôckami. Úlomky obrobku alebo zlomený pracovný nástroj môžu odletieť a spôsobit poranenie osób aj mimo priameho pracoviska.
Obrobok musí vždy spolahlivo priliehať k brúsnej podložke a k dorazu. Velmi malé alebo tenké obrobky sa nesmú obrábat. Hrozí nebezpečenstvo poranenia prudko vyhodeným obrobkom.
Obrábaná plocha môže byť velmi horúca. Nedotýkajte sa jej preto rukou.
Nikdy sa nedotýkajte bežiaceho brúsneho pásu. Hrozí nebezpečenstvo poranenia.
V prípade nebezpečenstva okamžite stlačte tlačidlo bezpečnostného vypínača. Stroj dobieha až do 50 sekúnd.
Pravidelne čistite vetracie otvory stroja. Ventilátor motora vťahuje kovový prach dovnútra stroja. To môže spôsobit pri nadmernom nahromadení kovového prachu ohrozenie elektrickým prúdom.
Zabezpečte správne postavenie a vodorovní únštaláciu stroja. Ak by sa stroj počas práce prevrátil, mohlo by to viest k vážnym poraneniam.
Zástrčku stroja smie namontovať len vyučený elektrikár. Ochranný vodič v zásuvke musí byť spojený s ochranným uzemnením elektrickej siete.
Dávajte v pravidelných intervaloch kontrolovať elekterickú bezpečnosť stroja v zmysle zákonných ustanovení. Pri nekontrolovaných strojoch hrozí nebezpečenstvo zásahu elektrickým prúdom!
Pred prvým uvedením stroja do prevádzky skontrolujte smer otáčania motora. Nesprávny smer otáčania môže prudko vyhadzovať obrobok a spôsobit úrazy. Smer otáčanie stroja smie zmenit len vyučený elektrikár.
Nikdy nestojte vy, ani nedovolte stát iným osobám pri spuštaní stroja vedla brúsneho pásu. Brúsny pás sa môže roztrhnút a spôsobit vážne poranenie.
Zaobchádzanie so zdraviu škodlivým prachom
Pri pracovných činnostiach s týmto náradím, pri ktorých dochádza k úberu materiálu, vzniká prach, ktorý môže byť zdraviu škodlivý. Dotyk alebo vdychovanie niektorých druhov prachu, napr. z azbestu a z materiálov obsahujúcich azbest, z náteru obsahujúceho olovo, z kovov, niektorých druhov dreva, minerálov, silikátových častíc materiálov obsahujúcich kamenivo, z rozpúšťadiel farieb, z prostriedkov na ochranu dreva, z ochranných náterov pre vodné dopravné prostriedky môže vyvolať u niektorých osôb alergické reakcie a/alebo spôsobit ochorenie dýchacích ciest, rakovinu a vyvolávať poruchy plodnosti. Riziko vyvolané nadýchaním sa prachu je závislé od doby zotrvania v ohrozenom priestore. Používajte odsávacie zariadenie zodpovedajúce vznikajúcemu druhu prachu ako aj osobné ochranné pomôcky a postarajte sa o dobré vetranie pracoviska. Obrábanie materiálov, ktoré obsahujú azbest, prenechajte výlučne na odborníkov. Drevený prach, prach z láhkých kovov, horúce zmesi brúsneho prachu a chemických látok sa môžu za nepriaznivých podmienok samovznietiť, alebo môžu spôsobit výbuch. Vyhýbajte sa tomu, aby prúd iskier smeroval k zásobníku na prach, a zabráňte prehrievaniu ručného elektrického náradia a brúseného materiálu, zavčasu vyprázdňujte zásobník na prach, dodržiavajte pokyny výrobcu materiálu aj predpisy o obrábaní príslušného materiálu platné vo Vašej krajine.
Na jeden pohl'ad.
1 Skrutka s hviezdicovou hlavou, justovanie chodu brúsneho pásu
2 Ochranný kryt, hore
3 Nastavovacia skrutka, rovinná brúsna podložka
4 Skrutka s hviezdicovou hlavou, ochranný kryt hore
5 Doraz
6 Krídlové skrutky, chránič proti odletujúcim iskrám
7 Chránič proti odletujúcim iskrám
8 Brúsna podložka
9 Skrutka pre brúsnu podložku
10 Skrutka s hviezdicovou hlavou, ochranný kryt vpredu
11 Upínacia páka
12 Tlačidlo bezpečnostného vypínača
13 Vetracie štrbiny
14 Vypínač
15 Kontaktný kotúč
16 Rovinná brúsna podložka
17 Hnací kotúč
18 Bočný kryt
19 Skrutka pre bočný kryt
20 Nátrubok na odsávanie prachu
21 Štítok s upozorneniami
22 Upeňovacie skrutky pre podstavec, pracovný stôl
23 Hviezdicová otočná skrutka, veko hore a bočné veko
Návod na montáž (Obrázok 6).
Upevnite stroj na podstavec Fein GIXS alebo GIXBE (pozri Návod na montáž) na nejaký pracovný stôl pomocou vhodných skrutiek (22).
Podstavec alebo pracovný stôl upevnite o podlahu pomocou vhodných zápustiek a skrutiek.
Všetky upevnenia musia byt dimenzované tak, aby odolali silám, ktoré vznikajú pri práci.
Chybná montáž môže mať za následok, že sa podstavec alebo pracovný stôl prevráti, alebo že sa stroj počas práce z podstavca alebo z pracovného stola uvoľní a dôjde k vážnemu úrazu.
Pripojenie na elektrickú siet.
Pripojenie na elektrickú siet, ktoré nie je súčastou dodávky, musí urobit vyučený elektrikár.
Prekontrolujte sietové napätie: Sietové napätie a frekvencia sa musia zhodovať s údajmi na typovom štítku stroja.
Pred prvým uvedením stroja do prevádzky prekontrolujte smer otáčania motora. Smer otáčania motora smie prestaviť len vyučený elektrikár.
Nastavenia.
Nastavenie chrániča proti odletujúcim iskrám (7).
Uvolnite obe krídlové skrutky (6) a chránič proti odletujúcim iskrám (7) nastavte tak, aby bol brúsny pás čo možno najlepšie zakrytý.
Nastavenie brúsnej podložky (8) (Obrázok 1).
Uvolnite skrutku s hviezdicovou hlavou (9) nastavte velkost' štrbiny na max. 2 mm.
Skrutku s hviezdicovou hlavou opät utiahnite.
Rovinnú brúsnu podložku (16) nastavte.
Pri rovinnom brúsení musí byť rovinná brúsna podložka (16) nastavená paralelne k brúsnemu pásu a celou plochou sa ho dotýkať.
Uvoľnite skrutky (4)/(10)/(23) a odstráňte horný a predný ochranný kryt.
Uvoľnite skrutku (19)/(23) a sklopte bočné veko (18) nadol.
Uvolnite skrutky (3) a nastavte štrbinu medzi dorazom (5) a rovinnou brúsnou podložkou (16). Velkost štrbiny smie byť maximálne 2 mm! (Obrázok 2)
Utiahnite skrutky (3) dobre znova.
Zatvorte bočné veko (18) a znovu utiahnite skrutku (19)/(23).
Nasadte horný a predný ochranný kryt a skrutky (4)/(10) dobre znova utiahnite.
Nastavenie (justovanie) pásu.
Zapnite stroj len len na malú chvílu a skontrolujte chod pásu.
Pomocou skrutky skrutku s hviezdicovou hlavou (1) nastavte (justujte) chod pásu do stredovej polohy, ak sa brúsny pás pohybuje
nalávo alebo napravo.
Ked' sa chod pásu nedá nastaviť v stredovej polohe: Vyčistite hnací kotúč (17) a kontaktný kotúč (15) pomocou tlakového vzduchu.
Skontrolujte, či nie sú hnací kotúč a kontaktný kotúč deformované alebo opotrebované. Poškodené súčiastky dajte okamžite vymeniť!
Vymeňte brúsny pás.
Demontujte starý brúsny pás.
Pred založením nového brúsneho pásu skontrolujte údaj o smere chodu pásu na zadnej prítlakovej
strane brúsneho pásu! Musí sa zhodovať so smerom otáčania hnacieho kolesa.
Zakladajte brúsny pás súčasne na hnací kotúč (17) aj na kontaktný kotúč (15).
Otočte páku (11) smerom dole, aby ste brúsny pás napli.
Zatvorte bočné veko (18) a znovu utiahnite skrutku (19)/(23).
Skontrolujte velkost štrbiny brúsnej podložky.
Zapnite stroj a najustujte chod pásu.
Pokyny na používanie.
Zapnutie:
Po vypnutí stroj dobieha ešte cca 50 sekúnd.
Poistka proti preťaženiu.
Ak trvá velké preťaženie stroja dlhší čas, stroj sa vypne. Po ochladnutí v trvaní cca 15 minút je stroj znova pripravený na prevádzku.
Kontaktné brúsenie (Obrázky 3+4).
Presvedčte sa, či je hviezdicová skrutka (9) utiahnutá.
Uistite sa, že je horný ochranný kryt (2) zaistený hviezdicovou otočnou skrutkou (4)/(23) a bočné veko (18) zatvorené.
Skontrolujte velkost štrbiny brúsnej podložky.
Skontrolujte polohu rovinnej brúsnej podložky (16).
Skrutky (3) sa musia nachádzať v dolnej polohe.
Skontrolujte, či je chránič proti odletujúcim iskrám (7) správne nastavený a utiahnutý.
Zapnite stroj a skontrolujte chod pásu.
Vedte obrobok oboma rukami, alebo ho fixujte pomocou nejakého prípravku.
Rovinné brúsenie (Obrázok 5)
Uvolnite hviezdicové otočné skrutky (4)/(23) a odstráňte horný ochranný kryt (2).
Postarajte sa o to, aby bola vel'kosť štrbiny správne nastavená. (Obrázok 2)
Zapnite stroj a skontrolujte chod pásu.
Odporúčame používanie odsávacieho zariadenia.
Stroj sa dá cez odsávací nátrubok (20) pripojiť na nejaké odsávacie zariadenie.
UPOZORNENIE: Súčet z nameranej emisnej hodnoty a príslušnej nepresnosti merania predstavuje hornú hranicu hodnôt, ktoré sa môžu pri meraniach vyskytnút.
Namerané hodnoty zistované podľa príslušnej výrobnej normy (pozri zadnú stranu tohto Návodu na použitie).
Opravu smie vykonať iba odborník podľa platných predpisov.
V prípade opravy odporúčame obrátiť sa na
Autorizované servisné stredisko FEIN, na zmluvné opravovne firmy FEIN alebo na zastúpenia firmy FEIN.
Produkty, ktoré boli v kontakte s azbestom, sa nesmú dávať do opravy. Produkty kontaminované azbestom treba dať na likvidáciu podľa predpisov pre likvidáciu odpadu obsahujúceho azbest, ktoré platia vo Vašej krajine.
Ked'je poškodená prívodná šnúra elektrického náradia, treba ju dat vymeniť výrobcovi alebo jeho zástupcovi. Vymeňte nálepky a upozornenia na elektrickom náradí, ak sú zostarnuté a opotrebované.
Aktuálny zoznam náhradných súčiastok pre toto ručné elektrické náradie nájdete na Internete na domovskoj stránke www.fein.com.
Používajte len originálne náhradné súčiastky.
V rámci údržby vykonávajte pravidelne nasledujúce práce:
Prefúkajte vetracie otvory (13) na telese motora a dálšie označené miesta pomocou tlakového vzduchu (pozri štítok s upozorneniami (21)).
Denne stroj premastite na označených miestach strojovým olejom (pozri štítok s upozorneniami (21)).
Skontrolujte hnací kotúč (17) a kontaktný kotúč (15) pri každej výmene brúsneho pásu, či nie sú poškodené. Poškodené súčiastky dajte vynenit.
V prípade potreby vymeňte nasledujúce súčiastky:
Brúsny pás, chránič proti odletujúcim iskrám
Zákonná záruka na produkt platí podľa zákonných predpisov v krajine uvedenia do prevádzky. Firma FEIN okrem toho poskytuje záruku podľa vyhlásenia výrobcu FEIN o záruke.
V dodávke stroja sa môže prípadne nachádzať len jeden prvok príslušenstva popísaného alebo zobrazeného v tomto Návode na používanie.
Vyhlásenie o konformite.
Vyhlásenie CE platí iba pre krajiny Európskej únie a EFTA (European Free Trade Association) a iba pre produkty, ktoré sú určené pre trh EÚ alebo EFTA. Po po uvedení produktu na trh EU, stráca značka UKCA svoju platnosť.
Vyhlásenie UKCA platí iba pre britský trh (Anglicko, Wales a Škótsko) a iba pre produkty, ktoré sú určené pre britský trh. Po uvedení produktu na britský trh stráca značka CE svoju platnosť.
Firma FEIN vyhlasuje na svoju výlučnú zodpovednosť, že tento produkt sa zhoduje s príslušnými normativnymi dokumentmi uvedenými na poslednej strane tohto Návodu na používanie.
Technické podklady sa nachádzajú na adrese:
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwäbisch Gmünd-Bargau, Germany
Ochrana životného prostredia, likvidácia.
Obaly, vyradené stroje a príslušenstvo treba dať na likvidáciu zodpovedajúcu ochrane životného prostredia.
Schémy zapojenia.
Typ GI100 Strana 182
