Produkttype	Båndslibemaskine
Mærke	Fein
Model	GRIT GI 100 EF
Tomgangshastighed	3000 omdr./min
Lydtryksniveau (tomgang)	81 dB(A)
Lydtryksniveau (belastning)	91 dB(A)
Lydintensitetsniveau (tomgang)	91 dB(A)
Lydintensitetsniveau (belastning)	100 dB(A)
Overbelastningsbeskyttelse	Automatisk stop ved kraftig belastning, genstart efter afkøling (ca. 15 min)
Nødstop	Rød nødstopknap
Sikkerhedsanordninger	Øverste beskyttelseskappe, frontkappe, sidekappe, gnistbeskyttelse, beskyttelsesskærm
Anvendelsesformål	Polering og slibning af metaller under læ
Regelmæssig vedligeholdelse	Daglig smøring på angivne steder; rengøring af ventilationsåbninger med trykluft
Brugerudskiftelige dele	Slibebånd, beskyttelsesskærm
Tilslutning til støvsugning	Slange til støvudsugning
Bemærk	Varm overflade, obligatorisk brug af beskyttelsesudstyr (handsker, briller, maske, høreværn)
Garanti	I overensstemmelse med lovgivning og producentens garanti

Ofte stillede spørgsmål - GRIT GI 100 EF Fein

Hvordan skifter jeg slibebåndet?

Afbryd apparatet, åbn sidekappen (18) ved at løsne skruen (19)/(23). Drej håndtaget (11) opad for at løsne spændingsanordningen. Fjern det gamle bånd. Sæt det nye bånd på, og sørg for rotationsretningen som angivet på bagsiden. Drej håndtaget nedad for at stramme båndet. Luk kappen og spænd skruen igen. Tænd og juster centreringen om nødvendigt.

Hvordan centrerer jeg slibebåndet?

Tænd kortvarigt apparatet og observer båndets løb. Brug stjerneskruen (1) til at justere båndets løb til midten. Hvis båndet ikke centrerer, rengør drivhjulet (17) og kontakt hjulet (15) med trykluft. Kontroller for slid eller deformation af hjulene og udskift beskadigede dele.

Hvad gør jeg ved overbelastning?

Ved vedvarende kraftig belastning slukker apparatet automatisk. Lad det køle af i ca. 15 minutter. Det er derefter klar til brug igen.

Hvordan bruger jeg nødstopknappen?

I farlige situationer tryk på den røde nødstopknap (12). Apparatet stopper. For at nulstille, lås knappen op ved at løfte den op, før der genstartes.

Hvilket beskyttelsesudstyr skal jeg bære?

Bær øjenværn (sikkerhedsbriller), høreværn, støvmaske, handsker, robust forklæde og tætsiddende tøj. Bind langt hår op og fjern smykker.

Hvordan vedligeholder jeg apparatet regelmæssigt?

Smør dagligt på de markerede steder på instruktionspladen (21). Rengør ventilationsåbningerne (13) med trykluft. Ved hvert båndskifte kontrolleres slid på driv- og kontakt hjul.

Kan jeg bruge slibebånd, der ikke er fra FEIN?

Nej, brug kun bånd og tilbehør, der er specielt designet eller godkendt af FEIN. Brug af uautoriseret tilbehør kan udgøre sikkerhedsrisici.

Hvordan justerer jeg slibestøtten til plane overflader?

Løsn skruerne (4)/(10)/(23) og fjern kapperne. Løsn skruerne (3) og juster afstanden mellem anslaget (5) og støtten (16) til maks. 2 mm. Luk kapperne og spænd skruerne. Sørg for, at støtten er parallel med båndet.

Hvad gør jeg, hvis slibebåndet rives i stykker?

Afbryd straks apparatet. Fjern det beskadigede bånd. Kontroller, at driv- og kontakt hjul ikke er beskadigede. Udskift båndet efter proceduren. Brug aldrig et revet eller slidt bånd.

Er apparatet egnet til asbestarbejde?

Nej. Produkter, der har været i kontakt med asbest, må ikke repareres. Bortskaffes i overensstemmelse med nationale regler for asbestaffald.

BRUGSANVISNING GRIT GI 100 EF Fein

Maskinen må kun betjenes af kvalificeret personale eller instruerede personer.

Tiltenkt bruk.

Oversættelse af den originale betjeningsvejledning

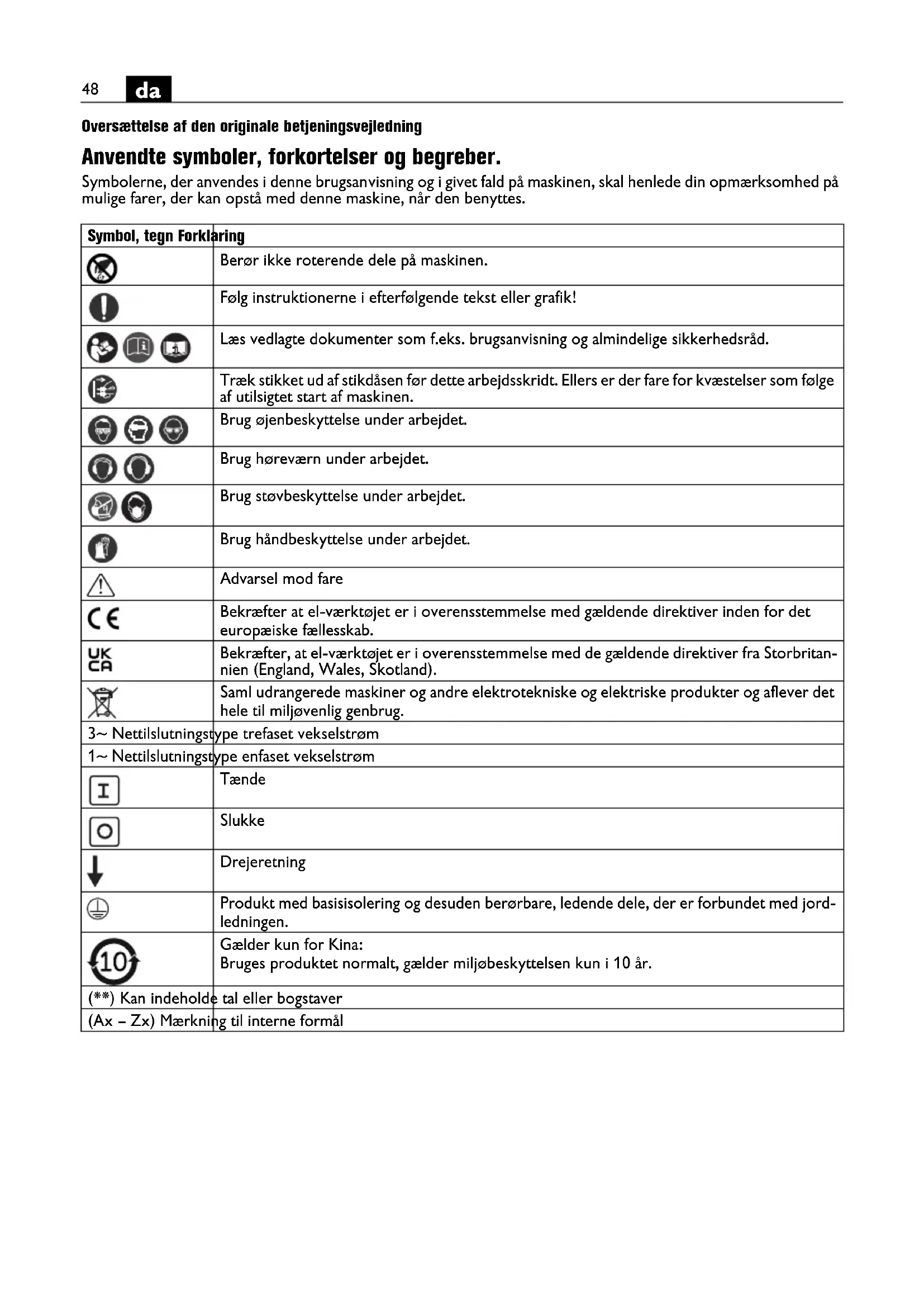

Anvendte symboler, forkortelser og begreber.

Symbolerne, der anvendes i denne brugsanvisning og i givet fald på maskinen, skal henlede din opmærksomhed på mulige farer, der kan opstå med denne maskine, når den benyttes.

Symbol, tegn Forklaring
		Berør ikke roterende dele på maskinen.
		Følg instruktionerne i efterfølgende tekst eller grafik!
		Læs vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikkerhedsråd.
		Træk stikket ud af stikdåsen før dette arbejdsskridt. Ellers er der fare for kvæstelser som følge af utilsigtet start af maskinen.
[S28H]		Brug øjenbeskyttelse under arbejdet.
		Brug høreværn under arbejdet.
		Brug støvbeskyttelse under arbejdet.
		Brug håndbeskyttelse under arbejdet.
		Advarsel mod fare
		Bekræfter at el-værktøjet er i overensstemmelse med gældende direktiver inden for det europæiske fællesskab.
		Bekræfter, at el-værktøjet er i overensstemmelse med de gældende direktiver fra Storbritannien (England, Wales, Skotland).
		Saml udrangerede maskiner og andre elektrotekniske og elektriske produkter og aflever det hele til miljøvenlig genbrug.
3~ Nettilslutningstype trefaset vekselstrøm
1~ Nettilslutningstype enfaset vekselstrøm
		Tænde
		Slukke
[C23V]		Drejeretning
[TWWZ]		Produkt med basisisolering og desuden berørbare, ledende dele, der er forbundet med jordledningen.
		Gælder kun for Kina:Bruges produktet normalt, gælder miljøbeskyttelsen kun i 10 år.
(**) Kan indeholde tal eller bogstaver
(Ax - Zx) Mærkning til interne formål

Tegn Enhed international	Enhed national	Forklaring
v_0	m/s m/s Slibebåndshastighed
n	/min, min ^-1 , rpm,r/min	/min Ubelastet omdrejningstal
P_1	W W Optagende effekt
UV V Dimensioneringsspænding
fHz Hz Frekvens
l_1	mm	mm	Slibebåndslængde
l_2	mm	mm	Slibebåndsbredde
	kg	kg Vægt iht. EPTA-Procedure 01
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	Basisenheder og afledte enheder fra det internationale enhedssystem SI.

For din egen sikkerheds skyld.

Anvend ikke denne maskine, før du har læst hele denne driftsvejledning nøje, inkl. illustrationer, specifikationer og sikkerhedsregler.

Læs og overhold ligeledes de gældende, nationale bestemmelser vedr. elektrisk sikkerhed og arbejdsbeskyttelse.

En manglende overholdelse af sikkerhedsanvisningerne i den nævnte dokumentation kan føre til elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar denne driftsvejledning til senere brug og sørg for, at den følger med maskinen, hvis den videregives eller sælges til en ny ejer.

Bestemmelse af maskinen.

Maskine til at slide metalmaterialer med de af Fein godkendte slibebånd og tilbehør i vejrbeskyttede omgivelser.

Specielle sikkerhedsforskrifter.

Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, der beskytter dig mod små slibe- og materialepartikler. ∅jnene skal beskyttes mod fremmede genstande, der flyver rundt i luften og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmaske skal filtrere det støv, der opstår under arbejdet. Udsættes du for høj støj i længere tid, kan du lide høretab.

Bær ikke løstsiddende tøj, smykker eller åbent, langt hår under arbejdet. Løse genstande kan fanges af dele, der bevæger sig, og føre til kvæstelser, selv om beskyttelsesanordninger er monteret.

Anvend ikke slidte, revnede eller meget tilstoppede slibebånd. Håndter slibebånd omhyggeligt og opbevar disse iht. fabrikantens instruktioner. Knæk ikke slibebånd! Beskadigede slibebånd kan gå i stykker, slynges væk og kvæste tredjemand.

Brug ikke slibebånd eller andet tilbehør, der ikke er udviklet eller frigivet specielt af producenten. Sikker drift er ikke kun givet ved, at slibebåndet eller tilbehøret passer til din maskine.

Anvend altid de beskyttelsesanordninger, der findes på maskinen. Beskyttelsesanordningerne skal være monteret sikkert på maskinen for at opnå max. sikkerhed. Beskyttelsesanordningerne skal beskytte operatøren mod omkringflyvende slibepartikler og utilsigtet berøring med slibebåndet.

Pas på - brand- og eksplosionsfare! Når metal slibes (f.eks. aluminium eller magnesium), opstår der støv, der kan være brændbart eller eksplosivt. Anvend ikke maskinen i nærheden af brændbare materialer. Materialet vil kunne blive antændt af gnister.

Sørg for, at personer ikke udsættes for gnistregn. Fjern brændbare materialer i nærheden. Gnistregn opstår i forbindelse med metalslibning.

Sørg for tilstrækkelig afstand til andre personer under arbejdet. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brudstykker fra emnet eller brækket tilbehør kan flyve væk og føre til kvæstelser også uden for det direkte arbejdsområde.

Emnet skal altid ligge sikkert på slibeunderlaget og anslaget. For små eller for tynde emner må ikke bearbejdes. Vækslyngende emner er forbundet med kvæstelsesfare.

Den bearbejdede flade kan blive meget varm. Berør den ikke med hånden.

Berør aldrig slibebåndet, når det er i gang. Fare for personskade.

Tryk straks på sikkerheds-stop-tasten i farlige situationer. Maskinen har et efterløb på op til 50 sekunder.

Rengør ventilationsåbningerne på maskinen med regelmæssige mellemrum. Motorblæseren trækker støv ind i huset. Dette kan føre til elektrisk fare, hvis store mængder metalstøv opsamles.

Sørg for, at maskinen står sikkert og vandret. Vipper maskinen under arbejdet, kan dette føre til alvorlige kvæstelser.

Maskinens stik må kun monteres af en autoriseret elektriker. Jordledningen i netstikdåsen skal være forbundet med strømnettets jordforbindelse.

Træk stikket ud, før vedligeholdelse og istandsættelse finder sted! En utilsigtet tænding af maskinen kan føre til alvorlige kvæstelser.

Få maskinens elektriske sikkerhed kontrolleret iht. de lovmæssige bestemmelser med regelmæssige mellemrum. Ikke kontrollerede maskiner er forbundet med fare for elektrisk stød!

Kontrollér motorens drejeretning før første ibrugtagning. Er drejeretningen forkert, kan emnet slynges væk, hvilket kan føre til uheld. Drejeretningen må kun omstilles af en autoriseret elektriker.

Hverken brugeren eller andre personer må stå direkte ved siden af slibebåndet, när maskinen tændes. Slibebåndet kan gå i stykker og före til kvæstelser.

Håndtering med farligt støv

Bruges dette værktøj til materialeafslibende arbejdsprocesser, opstår der støv, der kan være farligt. Berøring eller indånding af nogle former for støv som f.eks. fra asbest og asbestholdige materialer, blyholdig maling, metal, nogle træsorter, mineraler, silikatpartikler med stenholdige materialer, farveopløsende midler, træbeskyttelsesmidler, kan udløse allergiske reaktioner og/eller luftvejssygdomme, kræft og forplantningsskader hos personer med allergiske reaktioner. Risikoen for at indånde støv afhænger af ekspositionen. Brug en opsugningsmåde, der er afstemt efter det støv, der opstår, samt personligt beskyttelsesudstyr og sørg for god udluftning/ventilation på arbejdspladsen. Overlad altid behandling af asbestholdigt materiale til fagfolk. Træstøv og letmetalstøv, varme blandinger af slibestøv og kemiske stoffer kan under ugunstige betingelser antændes af sig selv og føre til eksplosion. Undgå gnistregn hen imod støvbeholder samt overophedning af elværktøjet og slibegodset, tøm rettidigt støvbeholderen, følg bearbejdningshenvisningerne fra materialeproducenten samt de forskrifter, der gælder i brugslandet for de materialer, der skal bearbejdes.

Med et blik.

1 Stjernedrejeskrue, bändløbsjustering
2 Beskyttelsesskærm, oppe
3 Indstillingsskrue, plant slibeunderlag
4 Stjernedrejeskrue, beskyttelsesskærm foroven
5 Anslag
6 Vingeskruer, gnistbeskyttelse
7 Gnistværn
8 Slibeunderlag
9 Skrue til slibeunderlag
10 Stjernedrejeskrue, beskyttelsesskærm foran
11 Spændegreb
12 Sikkerheds-stop-tast
13 Ventilationsåbninger
14 Start-stop-kontakt
15 Kontaktskive
16 Plant slibeunderlag
17 Drevskive
18 Sidedæksel
19 Skrue til sidelåg
20 Studs til støvopsugning
21 Henvisningsskilt
22 Fastgørelsesskruer understativ, arbejdsbord
23 Stjernedrejeskrue, dæksel oppe og sidedæksel

Montage (Fig. 6).

Fastgør maskinen på understativet Fein GIXS eller GIXBE (se monteringsvejledning) eller på et arbejdsbord med de passende (22).

Fastgør understativet eller arbejdsbordet i gulvet med egnede dyvel-/skrueforbindelser.

Alle fastgørelser skal kunne klare de kræfter, der opstår under arbejdet.

En forkert montering kan medføre, at understativet eller arbejdsbordet vipper, eller at maskinen løsner sig fra understativet eller arbejdsbordet under arbejdet, hvilket kan føre til alvorlige uheld.

El-tilslutning.

El-tilslutningen på opstillingsstedet skal foretages af en autoriseret elektriker.

Overhold netspændingen: Netspændingen og frekvensen på spændingskilden skal være i overensstemmelse med oplysningerne maskinens typeskilt.

Kontrollér motorens drejeretning før første ibrugtagning. Husk Drejeretningen må kun omstilles af en elfaglært.

Indstillinger.

Træk stikket ud af stikdåsen, før der arbejdes på maskinen.

Indstil gnistfanget (7).

Løsn de to vingeskruer (6) og indstil gnistbeskyttelsen (7) på en sådan måde, at slibebåndet er tildækket så meget som muligt.

Spænd de to vingeskruer igen.

Indstil slibeunderlaget (8) (Fig. 1).

Spænd stjernedrejeskruen igen.

Indstil det plane slibeunderlag (16).

Under planslibningen skal det plane slibeunderlag (16) være indstillet parallelt med slibebåndet og berøre det på hele fladen.

Løsn skruerne (3) og indstil spaltemålet mellem anslag (5) og plant slibeunderlag (16). Spaltemålet må maks. være 2 m m ! (Fig. 2)

Spænd skruerne (3) fast igen.

Luk sidedækslet (18) og spænd skruen (19)/(23) igen.

Sæt den øverste og forreste beskyttelsesafdækning på plads igen og spænd skruerne (4)/(10) fast igen.

Båndløb justeres.

Tænd maskinen et kort øjeblik og kontrollér bändløbet.

Justér bändløbet med stjernedrejeskruen (1) i midten, hvis slibebåndet bevæger sig ud til højre eller venstre.

Hvis bändløbet ikke kan indstilles i midten:

Rengør drevskiven (17) og kontaktskiven (15) med trykluft.

Kontrollér drevskiven og kontaktskiven for slid, deformation og slitage. Sørg for, at beskadigede dele skiftes med det samme!

Slibebånd skiftes.

Træk stikket ud af stikdåsen, før der arbejdes på maskinen.

Kontrollér løberetningsangivelsen bag på slibebåndet, før det nye slibebånd lægges på! Den skal stemme

Læg slibebåndet på drevskiven (17) og kontaktskiven (15) på samme tid.

Sving armen (11) nedad for at spæn-de slibebåndet.

Luk sidedækslet (18) og spænd skruen (19)/(23) igen.

Kontrollér slibeunderlagets spaltemål.

Tænd for maskinen og justér bändløbet.

Driftsinstruktioner.

Tænde:

Oplås sikkerheds-stop-tasten (12) og klap den op. Tryk på tasten „I“ (14).

Slukke:

Klap sikkerheds-stop-tasten (12) op. Tast „0“ (14).

Maskinen har et efterløb på ca. 50 sek., när den slukkes.

Sikkerheds-stop-tast:

Tryk i farlige situationer på den røde sikkerheds-stopast for at slukke for maskinen.

Overbelastningssikring.

Er belastningen kontinuerlig høj i længere tid, slukkes maskinen. Efter en afkølingstid på ca. 15 minutter, kan maskinen bruges igen.

Kontaktsløjfer (billeder 3+4).

Kontrollér, at stjernedrejeskruen (9) er spændt fast.

Kontrollér, at gnistfanget (7) er indstillet og spændt rig- tigt.

Tænd for maskinen og kontrollér bändløbet.

Læg emnet fast på slibeunderlaget.

Før emnet med begge hænder eller fastgør det i en anordning.

Planslibning (Fig. 5)

Sørg for, at spaltemålet er indstillet rigtigt. (Fig. 2)

Tænd for maskinen og kontrollér bändløbet.

Før emnet med begge hænder og fjern det opad efter arbejdet.

Opsugningsanordning

Det anbefales at bruge opsugningsanordningen.

Maskinen kan tilsluttes til opsugningsanordningen med studsen (20).

Støj-emissionsværdier.

Ubelastet Slibning

Målt A-vurderet emis-

sions-lydtrykniveau på

arbejdspladsen L_pA (re

Usikkerhed K_pA , i

decibel 4 4

Målt A-vurderet lydef-

fektniveau L_wA (re

ANMÆRKNING: Summen af målt emissionsværdi og tilhørende usikkerhed udgør den øverste grænse for de værdier, der kan optræde under målearbejdet.

Brug høreværn!

Måleværdier er beregnet efter passende produktstandard (se sidste side i denne driftsvejledning).

Istandsættelsesarbejde må kun gennemføres af en faguddannet iht. gældende forskrifter.

Vi anbefaler, at få maskinen istandsat af FEIN kundeservice, et autoriseret FEIN serviceværksted og FEIN repræsentationer.

Produkter, der er kommet i kontakt med asbest, må ikke sendes til reparation. Bortskaf produkter, der er forurenet med asbest, iht. forskrifterne om bortskaffelse af asbestholdigt affald, er gældende i brugslandet.

Hvis el-værktøjets ledning bliver beskadiget, skal den skiftes ud af producenten eller dennes repræsentant.

Forny etiketter og advarsler på el-værktøjet, hvis de er blevet gamle og slidte.

Den aktuelle reservedelsliste til dette el-værktøj findes på internettet under www.fein.com.

Brug kun originale reservedele.

Gennemfør følgende vedligeholdelsesarbejde med regelmæssige mellemrum:

Blæs køleluftåbningerne (13) igennem på motorhuset og de kendetegnede steder med trykluft (se henvisningsskilt (21)).

Smør de kendetegnede steder på maskinen med maskinolie hver dag. (se henvisningsskilt (21)).

Følgende dele kan du selv udskifte efter behov: Slibebånd, gnistbeskyttelse

Mangelsansvar/reklamationsret og garanti.

Mangelsansvaret/reklamationsretten er fastlagt i de lovbestemmelser, der gælder i det land, hvor maskinen markedsføres. Derudover yder FEIN garanti iht. FEIN fabrikantens garantierklæring.

Det kan være, at maskinen kun leveres med en del af det tilbehør, der beskrives eller illustreres i brugsanvisningen.

CE-erklæringen gælder kun for lande i den Europæiske Union og EFTA (European Free Trade Association) og kun for produkter, der er beregnet til EU- eller EFTA-markedet. Når produktet er markedsført på EU-markedet, mister UKCA tegnet sin gyldighed.

UKCA-erklæringen gælder kun for det britiske marked (England, Wales og Skotland) og kun for produkter, der er beregnet til det britiske marked. Når produktet er markedsført på det britiske marked, mister CE-tegnet sin gyldighed.

Firmaet FEIN erklærer på eget ansvar, at dette produkt er i overensstemmelse med de gældende bestemmelser, der findes på den sidste side i denne brugsanvisning. Teknisk materiale hos:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwäbisch Gmünd-Bargau, Germany

Emballage, udtjente maskiner og tilbehør bedes afleveret til miljøvenlig genbrug.

Tilslutningsdiagrammer.

Type GI100 side 182

Type GI100 EF side 183

Type GI1002V side 184

Den bearbeidede overflaten kan bli meget varm. Ikke berør denne med hånden.

Hvis bändets bevegelse ikke kan innstilles i midten:

Legg arbeidsstykket godt på slipeunderlaget.

Målt A-bedømt lydef-

fektnivå L_wA (re 1 μPa),

i desibel 91 100

Usikkerhet K_wA , i desi-bel 2,5 2,5

Driftsvilkår

Turtall (/min) 3 000 3 000

Materiale - ST 37

Mål - 8 x 40

Smør maskinen daglig med maskinolje på de markerte stedene (se henvisningskilt (21)).

Kontroller drivskiven (17) og kontaktskiven (15) ved hvert slipebåndskifte for slitasje og skader. La skadede deler skiftes ut.
