ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ EA0800 EGO

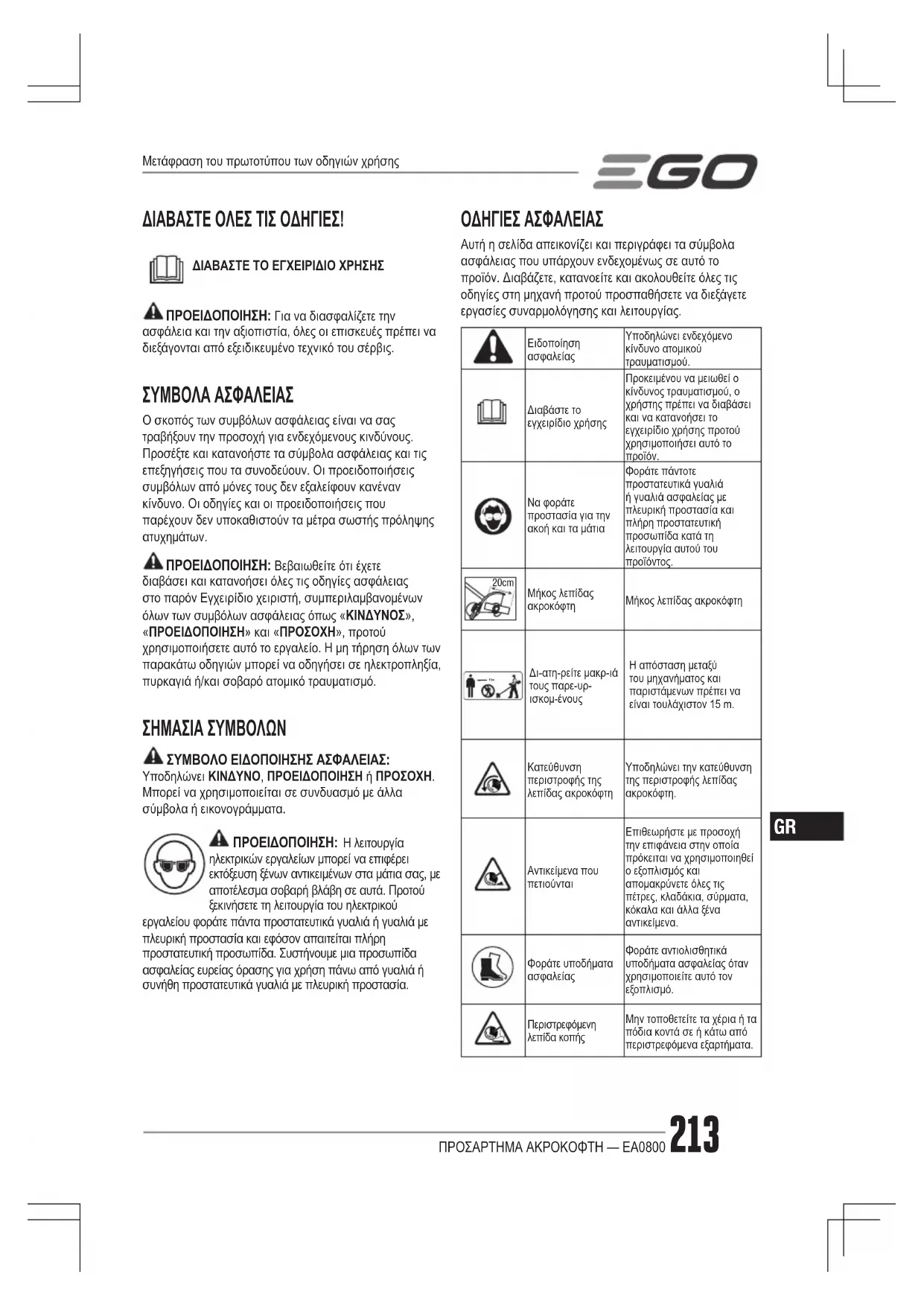

ΔΙΑΒΑΣΤΕ ΌΛΕΣ ΤΙΣ ΌΔΗΓΙΕΣ! ΔΙΑΒΑΣΤΕ ΤΌ ΕΓΧΕΙΡΙΔΙΌ ΧΡΗΣΗΣ ΠΡΌΕΙΔΌΠΌΙΗΣΗ: Για να διασφαλίζετε την ασφάλεια και την αξιοπιστία, όλες οι επισκευές πρέπει να διεξάγονται από εξειδικευμένο τεχνικό του σέρβις. ΣΥΜΒΌΛΑ ΑΣΦΑΛΕΙΑΣ Ο σκοπός των συμβόλων ασφάλειας είναι να σας τραβήξουν την προσοχή για ενδεχόμενους κινδύνους. Προσέξτε και κατανοήστε τα σύμβολα ασφάλειας και τις επεξηγήσεις που τα συνοδεύουν. Οι προειδοποιήσεις συμβόλων από μόνες τους δεν εξαλείφουν κανέναν κίνδυνο. Οι οδηγίες και οι προειδοποιήσεις που παρέχουν δεν υποκαθιστούν τα μέτρα σωστής πρόληψης ατυχημάτων. ΠΡΌΕΙΔΌΠΌΙΗΣΗ: Βεβαιωθείτε ότι έχετε διαβάσει και κατανοήσει όλες τις οδηγίες ασφάλειας στο παρόν Εγχειρίδιο χειριστή, συμπεριλαμβανομένων όλων των συμβόλων ασφάλειας όπως «ΚΙΝΔΥΝΌΣ», «ΠΡΌΕΙΔΌΠΌΙΗΣΗ» και «ΠΡΌΣΌΧΗ», προτού χρησιμοποιήσετε αυτό το εργαλείο. Η μη τήρηση όλων των παρακάτω οδηγιών μπορεί να οδηγήσει σε ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό ατομικό τραυματισμό. ΣΗΜΑΣΙΑ ΣΥΜΒΌΛΩΝ ΣΥΜΒΌΛΌ ΕΙΔΌΠΌΙΗΣΗΣ ΑΣΦΑΛΕΙΑΣ: Υποδηλώνει ΚΙΝΔΥΝΌ, ΠΡΌΕΙΔΌΠΌΙΗΣΗ ή ΠΡΌΣΌΧΗ. Μπορεί να χρησιμοποιείται σε συνδυασμό με άλλα σύμβολα ή εικονογράμματα. ΠΡΌΕΙΔΌΠΌΙΗΣΗ: Η λειτουργία ηλεκτρικών εργαλείων μπορεί να επιφέρει εκτόξευση ξένων αντικειμένων στα μάτια σας, με αποτέλεσμα σοβαρή βλάβη σε αυτά. Προτού ξεκινήσετε τη λειτουργία του ηλεκτρικού εργαλείου φοράτε πάντα προστατευτικά γυαλιά ή γυαλιά με πλευρική προστασία και εφόσον απαιτείται πλήρη προστατευτική προσωπίδα. Συστήνουμε μια προσωπίδα ασφαλείας ευρείας όρασης για χρήση πάνω από γυαλιά ή συνήθη προστατευτικά γυαλιά με πλευρική προστασία. ΌΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ Αυτή η σελίδα απεικονίζει και περιγράφει τα σύμβολα ασφάλειας που υπάρχουν ενδεχομένως σε αυτό το προϊόν. Διαβάζετε, κατανοείτε και ακολουθείτε όλες τις οδηγίες στη μηχανή προτού προσπαθήσετε να διεξάγετε εργασίες συναρμολόγησης και λειτουργίας. Ειδοποίηση ασφαλείαςΥποδηλώνει ενδεχόμενο κίνδυνο ατομικού τραυματισμού.Διαβάστε το εγχειρίδιο χρήσηςΠροκειμένου να μειωθεί ο κίνδυνος τραυματισμού, ο χρήστης πρέπει να διαβάσει και να κατανοήσει το εγχειρίδιο χρήσης προτού χρησιμοποιήσει αυτό το προϊόν.Να φοράτε προστασία για την ακοή και τα μάτιαΦοράτε πάντοτε προστατευτικά γυαλιά ή γυαλιά ασφαλείας με πλευρική προστασία και πλήρη προστατευτική προσωπίδα κατά τη λειτουργία αυτού του προϊόντος. 20cm Μήκος λεπίδας ακροκόφτηΜήκος λεπίδας ακροκόφτη 15m Δι-ατη-ρείτε μακρ-ιά τους παρε-υρ-ισκομ-ένουςΗ απόσταση μεταξύ του μηχανήματος και παριστάμενων πρέπει να είναι τουλάχιστον 15 m.Κατεύθυνση περιστροφής της λεπίδας ακροκόφτηΥποδηλώνει την κατεύθυνση της περιστροφής λεπίδας ακροκόφτη.Αντικείμενα που πετιούνταιΕπιθεωρήστε με προσοχή την επιφάνεια στην οποία πρόκειται να χρησιμοποιηθεί ο εξοπλισμός και απομακρύνετε όλες τις πέτρες, κλαδάκια, σύρματα, κόκαλα και άλλα ξένα αντικείμενα.Φοράτε υποδήματα ασφαλείαςΦοράτε αντιολισθητικά υποδήματα ασφαλείας όταν χρησιμοποιείτε αυτό τον εξοπλισμό.Περιστρεφόμενη λεπίδα κοπήςΜην τοποθετείτε τα χέρια ή τα πόδια κοντά σε ή κάτω από περιστρεφόμενα εξαρτήματα. Μετάφραση του πρωτοτύπου των οδηγιών χρήσηςΠΡΟΣΑΡΤΗΜΑ ΑΚΡΟΚΟΦΤΗ — EA0800 214

Διατηρείτε επαρκή απόσταση προς γραμμές ηλεκτρικούΓια να εμποδίσετε ηλεκτροπληξία μη θέτετε σε λειτουργία εντός 15 μ. από υπερυψωμένα καλώδια ρεύματος. Η επαφή ή η χρήση κοντά σε γραμμές ηλεκτρικού μπορεί να προκαλέσει σοβαρό τραυματισμό ή ηλεκτροπληξία με αποτέλεσμα θάνατο. Αυτό το προϊόν συμφωνεί με τις ισχύουσες οδηγίες της ΕΚ. UKCA Αυτό το προϊόν συμμορφώνεται με την ισχύουσα νομοθεσία του ΗΒ.ΑΗΗΕ (WEEE) Τα άχρηστα ηλεκτρικά προϊόντα δεν πρέπει να απορρίπτονται στα οικιακά απόβλητα. Παραδίδετέ τα σε μια εξουσιοδοτημένη εταιρεία ανακύκλωσης.

ΘόρυβοςΕγγυημένη στάθμη ηχητικής ισχύος. Εκπομπές θορύβου στο περιβάλλον σύμφωνα με την οδηγία της Ευρωπαϊκής Ένωσης. Volt Τάση Χιλιοστό Μήκος ή διαστάσεις Εκατοστό Μήκος ή διαστάσεις Κιλό ΒάροςΣυνεχές ρεύμαΤύπος ή χαρακτηριστικό του ρεύματος

Εάν δεν τηρηθούν όλες οι οδηγίες που αναφέρονται παρακάτω, μπορεί να προκληθεί ηλεκτροπληξία, πυρκαγιά και/ή σοβαρός τραυματισμός.

ο όρος «μηχανή» στις προειδοποιήσεις αναφέρεται στη μηχανή σας που λειτουργεί με ρεύμα (ενσύρματη) ή μπαταρία (ασύρματη).

Οι ακατάστατοι χώροι και οι χώροι με κακό φωτισμό ενισχύουν την πιθανότητα ατυχημάτων. Οι μηχανές δημιουργούν σπινθήρες που μπορεί να αναφλέξουν σκόνη ή αναθυμιάσεις. Εάν κάτι αποσπάσει την προσοχή σας, μπορεί να χάσετε τον έλεγχο.

Τα μη τροποποιημένα φις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. Υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας όταν το σώμα σας είναι γειωμένο. Η εισχώρηση νερού στο μηχάνημα μπορεί να αυξήσει τον κίνδυνο ηλεκτροπληξίας ή δυσλειτουργίας, οδηγώντας σε τραυματισμό. Τα κατεστραμμένα ή μπλεγμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. Τα καλώδια που είναι κατάλληλα για εξωτερικούς χώρους περιορίζουν τον κίνδυνο ηλεκτροπληξίας. Η χρήση ενός διακόπτη κυκλώματος βλάβης γείωσης περιορίζει τον κίνδυνο ηλεκτροπληξίας.

Μια στιγμή απροσεξίας κατά τη χρήση μηχανής μπορεί να οδηγήσει σε σοβαρό τραυματισμό.ΠΡΟΣΑΡΤΗΜΑ ΑΚΡΟΚΟΦΤΗ — EA0800 215

◾ Χρησιμοποιείτε μέσα ατομικής προστασίας. Φοράτε πάντα προστατευτικά για τα μάτια. Η χρήση των κατάλληλων μέσων ατομικής προστασίας, όπως, μάσκας προστασίας από τη σκόνη, αντιολισθητικών παπουτσιών ασφαλείας, κράνους ή ωτοασπίδων, μειώνει τον κίνδυνο τραυματισμού. ◾ Λαμβάνετε μέτρα για να μην ενεργοποιηθεί κατά λάθος η συσκευή. Βεβαιώνεστε ότι ο διακόπτης βρίσκεται στη θέση απενεργοποίησης προτού συνδέσετε τη μηχανή στην παροχή ρεύματος ή/ και στη συστοιχία μπαταριών, ή όταν σηκώνετε ή μεταφέρετε τη μηχανή. Μην μεταφέρετε μηχανές έχοντας το δάκτυλο πάνω στο διακόπτη και μην τις συνδέετε στην παροχή ρεύματος με ενεργοποιημένο το διακόπτη, διότι αυξάνεται ο κίνδυνος ατυχήματος. ◾ Προτού ενεργοποιήσετε τη μηχανή, απομακρύνετε κάθε εργαλείο ή κλειδί ρύθμισης. Εάν το εργαλείο ή το κλειδί ρύθμισης παραμείνει επάνω στο περιστρεφόμενο μέρος της μηχανής, μπορεί να προκληθεί τραυματισμός. ◾ Μην τεντώνεστε υπερβολικά για να πραγματοποιήσετε την εργασία. Πατάτε πάντα σταθερά και διατηρείτε την ισορροπία σας. Έτσι θα ελέγχετε καλύτερα τη μηχανή, σε περίπτωση απροσδόκητων καταστάσεων. ◾ Φοράτε κατάλληλα ρούχα. Μην φοράτε φαρδιά ρούχα ή κοσμήματα. Διατηρείτε τα μαλλιά και τα ρούχα σας μακριά από κινούμενα μέρη. Τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά ενδέχεται να εμπλακούν σε κινούμενα μέρη. ◾ Εάν υπάρχει δυνατότητα σύνδεσης συσκευών απομάκρυνσης και συλλογής σκόνης, βεβαιωθείτε ότι αυτές οι συσκευές έχουν συνδεθεί και χρησιμοποιούνται σωστά. Αυτές οι συσκευές μπορούν να περιορίσουν τους κίνδυνους που σχετίζονται με τη σκόνη. ◾ Ακόμα κι εάν χρησιμοποιείτε συχνά μηχανές, μην εφησυχάζετε και μην παραβλέπετε τις βασικές αρχές ασφαλείας. Μια στιγμή απροσεξίας μπορεί να οδηγήσει σε σοβαρό τραυματισμό. ΧΡΗΣΗ ΚΑΙ ΦΡΌΝΤΙΔΑ ΤΌΥ ΜΗΧΑΝΗΜΑΤΌΣ ◾ Μην πιέζετε το μηχάνημα. Χρησιμοποιήστε τη σωστή μηχανή για την εκάστοτε εργασία. Η εργασία θα πραγματοποιηθεί καλύτερα και ασφαλέστερα εάν χρησιμοποιηθεί η κατάλληλη μηχανή και στην ταχύτητα για την οποία έχει σχεδιαστεί. ◾ Μην χρησιμοποιείτε τη μηχανή εάν δεν μπορείτε να την ενεργοποιήσετε και να την απενεργοποιήσετε από το διακόπτη. Οποιαδήποτε μηχανή δεν μπορεί να ελεγχθεί με το διακόπτη είναι επικίνδυνη και πρέπει να επισκευαστεί. ◾ Αποσυνδέετε το φις από την πηγή ρεύματος και/ή αφαιρείτε τη συστοιχία μπαταριών, εφόσον είναι αποσπώμενη, από τη μηχανή προτού κάνετε οποιαδήποτε ρύθμιση, αλλάξετε παρελκόμενα ή αποθηκεύσετε τη μηχανή. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο ακούσιας εκκίνησης της μηχανής. ◾ Εφόσον δεν τη χρησιμοποιείτε, αποθηκεύετε τη μηχανή σε σημείο όπου δεν έχουν πρόσβαση τα παιδιά και μην επιτρέπετε σε άτομα που δεν είναι εξοικειωμένα με αυτήν ή με αυτές τις οδηγίες να τη χρησιμοποιήσουν. Οι μηχανές είναι επικίνδυνες στα χέρια ατόμων που δεν έχουν εκπαιδευτεί στη χρήση τους. ◾ Συντήρηση μηχανών και παρελκόμενων. Ελέγχετε για κακή ευθυγράμμιση ή εμπλοκή των κινούμενων εξαρτημάτων, για σπασμένα εξαρτήματα και για κάθε άλλη κατάσταση που μπορεί να επηρεάσει τη λειτουργία της μηχανής. Σε περίπτωση ζημιάς, επισκευάστε τη μηχανή πριν από τη χρήση. Πολλά ατυχήματα προκαλούνται εξαιτίας πλημμελώς συντηρημένων μηχανών. ◾ Διατηρείτε τις μηχανές κοπής κοφτερές και καθαρές. Οι μηχανές κοπής που συντηρούνται σωστά και διαθέτουν αιχμηρές κόψεις είναι λιγότερο πιθανό να μπλοκάρουν, ενώ είναι ευκολότερες στο χειρισμό. ◾ Χρησιμοποιείτε τη μηχανή, τα παρελκόμενα, τις μύτες, κτλ., σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και την προς εκτέλεση εργασία. Η χρήση της μηχανής για σκοπούς διαφορετικούς από τους προβλεπόμενους μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις. ◾ Διατηρείτε τις λαβές και τις επιφάνειες συγκράτησης στεγνές και καθαρές, χωρίς λάδια και γράσα. Εάν οι λαβές και οι επιφάνειες συγκράτησης είναι ολισθηρές δεν θα μπορέσετε να χειριστείτε με ασφάλεια τη μηχανή, ούτε θα μπορέσετε να την ελέγξετε σε περίπτωση που προκύψει κάποια απροσδόκητη

ΧΡΗΣΗ ΚΑΙ ΦΡΌΝΤΙΔΑ ΜΗΧΑΝΩΝ ΜΠΑΤΑΡΙΑΣ ◾ Επαναφορτίζετε το ηλεκτρικό εργαλείο μόνο με το φορτιστή που έχει καθορίσει ο κατασκευαστής. Οι φορτιστές που είναι κατάλληλοι για έναν συγκεκριμένο τύπο συστοιχίας μπαταριών μπορεί να προκαλέσουν πυρκαγιά εάν χρησιμοποιηθούν για κάποιον άλλον

◾ Χρησιμοποιείτε τη μηχανή μόνο με τις συστοιχίες μπαταριών που προορίζονται ειδικά για αυτήν. Εάν χρησιμοποιηθεί οποιαδήποτε άλλη συστοιχία μπαταριών, μπορεί να προκληθεί τραυματισμός και πυρκαγιά.ΠΡΟΣΑΡΤΗΜΑ ΑΚΡΟΚΟΦΤΗ — EA0800 216

Το βραχυκύκλωμα των ακροδεκτών της συστοιχίας μπαταριών μεταξύ τους ενδέχεται να προκαλέσει εγκαύματα ή πυρκαγιά.

Το υγρό που διαρρέει από τη συστοιχία μπαταριών μπορεί να προκαλέσει ερεθισμό ή

Οι συστοιχίες μπαταριών που έχουν υποστεί ζημιά ή έχουν τροποποιηθεί μπορεί να έχουν απρόβλεπτη συμπεριφορά και να προκαλέσουν πυρκαγιά, έκρηξη ή τραυματισμό.

έκθεση σε φωτιά ή θερμοκρασία πάνω από 130 °C μπορεί να προκαλέσει έκρηξη.

Εάν η φόρτιση δε γίνει σωστά ή πραγματοποιηθεί σε θερμοκρασία εκτός του καθορισμένου εύρους, η συστοιχία μπαταριών μπορεί να υποστεί ζημιά και να αυξηθεί ο κίνδυνος πυρκαγιάς.

Όταν χρησιμοποιείτε χλοοκοπτικά με νήμα θα πρέπει να τηρείτε τις βασικές προφυλάξεις ασφάλειας, έτσι ώστε να ελαχιστοποιηθεί ο κίνδυνος πυρκαγιάς, ηλεκτροπληξίας και σωματικών βλαβών, συμπεριλαμβανομένων και των ακόλουθων.

Μην επαναπαύεστε στη μόνωση του εργαλείου έναντι ηλεκτροπληξίας. Για τη μείωση κινδύνου ηλεκτροπληξίας ποτέ μη χειρίζεστε το μηχάνημα κοντά σε σύρματα ή καλώδια (ρεύματος κ.λπ.) τα οποία μπορεί να φέρουν ηλεκτρικό ρεύμα. Φοράτε κατάλληλη ατομική προστασία ακοής κατά τη χρήση. Υπό ορισμένες συνθήκες και χρονικές διάρκειες χρήσης, ο θόρυβος από αυτό το προϊόν μπορεί να συνεισφέρει σε απώλεια της

◾ Διαβάστε με προσοχή όλες τις οδηγίες. Εξοικειωθείτε με τα χειριστήρια και τη σωστή χρήση του μηχανήματος. ◾ Ποτέ μην επιτρέπετε σε παιδιά, άτομα με μειωμένες φυσικές, αισθητηριακές ή νοητικές δυνατότητες ή με έλλειψη εμπειρίας και γνώσεων ή σε άτομα μη εξοικειωμένα με αυτές τις οδηγίες, να χρησιμοποιούν το μηχάνημα. ◾ Μην κόβετε ποτέ σε άκρες όταν υπάρχουν κοντά άνθρωποι, ιδιαίτερα παιδιά ή κατοικίδια ζώα. ◾ Έχετε υπόψη σας ότι ο χειριστής ή ο χρήστης είναι αποκλειστικά υπεύθυνος για ατυχήματα ή κινδύνους που προκύψουν προς άλλα άτομα ή την περιουσία

◾ Όταν κόβετε σε άκρες φοράτε πάντα προστασία για τα μάτια και την ακοή, τα βασικά υποδήματα και μακριά παντελόνια. ◾ Επιθεωρήστε με προσοχή την επιφάνεια στην οποία πρόκειται να χρησιμοποιηθεί ο εξοπλισμός και απομακρύνετε όλες τις πέτρες, κλαδάκια, σύρματα, κόκαλα και άλλα ξένα αντικείμενα. ◾ Πριν από τη χρήση, να επιθεωρείτε πάντα οπτικά για να ελέγχετε αν οι λεπίδες, τα μπουλόνια λεπίδας και το εξάρτημα κοπής δεν έχουν υποστεί φθορά ή βλάβη. Να αντικαθιστάτε φθαρμένες ή κατεστραμμένες λεπίδες και βίδες ταυτόχρονα ώστε να διασφαλίζετε την ισορροπία.

◾ Κόβετε στις άκρες μόνο στο φως τις ημέρας ή κάτω από δυνατό τεχνητό φωτισμό. ◾ Πατάτε πάντα σταθερά πάνω σε επικλινές έδαφος. ◾ Περπατάτε, μην τρέχετε ποτέ. ◾ Προσέχετε ιδιαίτερα όταν κινείτε τον ακροκόφτη προς τα πίσω ή τον τραβάτε προς το μέρος σας. ◾ Βεβαιωθείτε ότι η λεπίδα έχει σταματήσει προτού διασχίσετε επιφάνειες διαφορετικές από γρασίδι και κατά τη μεταφορά του ακροκόφτη από και προς τον τομέα όπου θα κόψετε άκρες. ◾ Ποτέ μη χειρίζεστε τον ακροκόφτη με ελαττωματικά, ελλιπή ή λάθος τοποθετημένα προστατευτικά.ΠΡΟΣΑΡΤΗΜΑ ΑΚΡΟΚΟΦΤΗ — EA0800 217

◾ Μην αλλάξετε τις ρυθμίσεις του ρυθμιστή στροφών κινητήρα ή κάνετε υπέρβαση ταχύτητας του μοτέρ. ◾ Ενεργοποιήστε το διακόπτη στο μοτέρ προσεκτικά, σύμφωνα με τις οδηγίες και έχοντας τα πόδια σας αρκετά μακριά από τις λεπίδες. ◾ Μη γέρνετε όταν ενεργοποιείτε τον κινητήρα, εκτός εάν ο ακροκόφτης πρέπει να γείρει για την εκκίνηση. Σε αυτή την περίπτωση μην τον γέρνετε περισσότερο από αυτό που απαιτείται επακριβώς και ανυψώνετε μόνο το τμήμα που είναι μακριά από το χειριστή. ◾ Μην εκκινήσετε το μοτέρ όταν υπάρχουν παρευρισκόμενοι μπροστά από την (τις) λεπίδα(ες). ◾ Μην τοποθετείτε τα χέρια ή τα πόδια κοντά σε ή κάτω από περιστρεφόμενα εξαρτήματα. ◾ Απενεργοποιείτε πάντα το μοτέρ και αποσυνδέετε από τη μπαταρία:1) Πριν καθαρίσετε ένα μπλοκάρισμα,2) Πριν κάνετε έλεγχο, καθαρισμό ή άλλη εργασία στην (στις) λεπίδα(ες),3) Αφού χτυπήσετε ένα άγνωστο αντικείμενο: Επιθεωρήστε τη (τις) λεπίδα(ες) για τυχόν ζημιά και, αν χρειαστεί, επισκευάστε πριν ξεκινήσετε πάλι τη λειτουργία του ακροκόφτη και τον χρησιμοποιήσετε,4) Εάν ο ακροκόφτης αρχίσει να δονείται αφύσιμα (ελέγξτε αμέσως). ◾ Σταματάτε το μοτέρ όποτε αποχωρείτε από τον ◾ Μη φορτίζετε την μπαταρία στη βροχή ή σε υγρές τοποθεσίες. ◾ Nα χρησιμοποιειται μονο με τις συστοιχιες μπαταριων και τους φορτιστες που αναφερονται στην εικ. A. ◾ Η συστοιχία μπαταριών πρέπει να απομακρυνθεί από τη συσκευή πριν την απόρριψη της τελευταίας. ◾ Η μπαταρία πρέπει να απορρίπτεται με ασφάλεια. ◾ Μην απορρίπτετε τις μπαταρίες στη φωτιά. Τα στοιχεία μπορεί να εκραγούν. Ελέγχετε τους τοπικούς κώδικες για πιθανές ειδικές οδηγίες απόρριψης. ◾ Μην ανοίγετε ή παραμορφώνετε τη μπαταρία. Ο ηλεκτρολύτης που αποδεσμεύεται είναι διαβρωτικός και μπορεί να προκαλέσει βλάβη στα μάτια ή το δέρμα. Μπορεί να είναι τοξικός εάν καταποθεί. ◾ Να είστε προσεκτικοί κατά το χειρισμό μπαταριών ώστε να μην βραχυκυκλωθεί η μπαταρία με αγώγιμα υλικά όπως δαχτυλίδια, βραχιόλια και κλειδιά. Η μπαταρία ή ο αγωγός μπορεί να υπερθερμανθούν και να προκαλέσουν εγκαύματα. ◾ Τα εργαλεία μπαταρίας δεν πρέπει να συνδέονται σε ηλεκτρική πρίζα. Γι’ αυτό βρίσκονται πάντα σε κατάσταση λειτουργίας. Προσέχετε πιθανούς κινδύνους ακόμα και όταν το εργαλείο δεν λειτουργεί. Προσέχετε όταν διεξάγετε συντήρηση ή σέρβις. ◾ Μην πλένετε με εύκαμπτο σωλήνα. Αποφεύγετε να εισέρχεται νερό στον κινητήρα και στις ηλεκτρικές συνδέσεις. Συντήρηση και αποθήκευση ◾ Διατηρείτε όλα τα παξιμάδια, τα περικόχλια και τις βίδες καλά σφιγμένα, έτσι ώστε να εξασφαλιστεί η ασφαλής λειτουργία του εξοπλισμού. ◾ Αντικαθιστάτε τα φθαρμένα ή κατεστραμμένα εξαρτήματα. ◾ Μην επιχειρήσετε να επισκευάσετε το μηχάνημα μόνοι σας εκτός αν είστε εκπαιδευμένοι γι’ αυτό. ◾ Χρησιμοποιείτε μόνο ανταλλακτικά και εξαρτήματα που συνιστώνται από τον κατασκευαστή. ◾ Αποσυνδέετε το μηχάνημα από τη μπαταρία πριν διεξάγετε εργασίες συντήρησης ή καθαρισμού. ◾ Ελέγχετε και συντηρείτε τακτικά το μηχάνημα. Οι επισκευές του μηχανήματος πρέπει πάντα να πραγματοποιούνται από ένα εξουσιοδοτημένο κέντρο επισκευής. ◾ Όταν δεν χρησιμοποιείτε το μηχάνημα, αποθηκεύετέ το σε μέρος όπου δεν πλησιάζουν παιδιά. ◾ Εάν προκύψουν καταστάσεις που δεν καλύπτονται στο παρόν εγχειρίδιο, να είστε προσεκτικοί και να κρίνετε σωστά. Επικοινωνήστε με το κέντρο σέρβις της EGO για βοήθεια. ◾ Φυλάξτε αυτές τις οδηγίες. Ανατρέχετε σε αυτές συχνά και χρησιμοποιείτε τις για να εκπαιδεύετε άλλους που μπορεί να χρησιμοποιήσουν το εργαλείο. Εάν δανείσετε αυτό το εργαλείο σε κάποιον άλλο, δανείστε και αυτές τις οδηγίες, ώστε να εμποδίσετε εσφαλμένη χρήση του προϊόντος και πιθανό τραυματισμό. ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΌΔΗΓΙΕΣ! ΣΗΜΕΙΩΣΗ: ΔΕΙΤΕ ΤΌ ΕΓΧΕΙΡΙΔΙΌ ΧΡΗΣΗΣ ΤΗΣ ΗΛΕΚΤΡΙΚΗΣ ΣΑΣ ΚΕΦΑΛΗΣ ΓΙΑ ΕΠΙΠΡΌΣΘΕΤΌΥΣ ΕΙΔΙΚΌΥΣ ΚΑΝΌΝΕΣ ΑΣΦΑΛΕΙΑΣ. ΠΡΌΔΙΑΓΡΑΦΕΣ Μήκος λεπίδας 20 εκΒάθος κοπής άκρων Έως 75 χιλ.Βάρος 2,26 κιλάΘερμοκρασία λειτουργίας -15°C - 40°CΠΡΟΣΑΡΤΗΜΑ ΑΚΡΟΚΟΦΤΗ — EA0800 218

Θερμοκρασία αποθήκευσης -20°C - 70°CΜετρημένη στάθμη ηχητικής ισχύος L 92,4 dB(A) K=2,07 dB(A) (PH1400E)90,7 dB(A) K=1,46 dB(A) (PH1420E)90 dB(A) K=1,3 dB(A) (PHX1600)Στάθμη ηχητικής πίεσης στη θέση χειριστή L 79,8 dB(A) K=3 dB(A) (PH1400E)81,2 dB(A) K=3 dB(A) (PH1420E)84 dB(A) K=3 dB(A) (PHX1600)Εγγυημένο επίπεδο ισχύος ήχου

(σύμφωνα με 2000/14/EC)95 dB(A)Δονήσεις a Λαβή μπροστινής υποβοήθησης1,2 m/s

(PHX1600)Μπροστινή λαβή2,2 m/s

(PHX1600) ◾ Οι παραπάνω παράμετροι έχουν ελεγχθεί και μετρηθεί με εξοπλισμό ηλεκτρικής κεφαλής PH1400E/PH1420E/PHX1600; ◾ Η αναφερόμενη συνολική τιμή κραδασμών έχει μετρηθεί σύμφωνα με την πρότυπη μέθοδο ελέγχου και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με κάποιο άλλο. ◾ Η αναφερόμενη συνολική τιμή κραδασμών μπορεί να χρησιμοποιηθεί επίσης για την προκαταρκτική αξιολόγηση της έκθεσης. ΣΗΜΕΙΩΣΗ: Οι εκπομπές κραδασμών κατά τη διάρκεια της πραγματικής χρήσης του ηλεκτρικού εργαλείου μπορεί να διαφέρουν από τη δηλωμένη τιμή στην οποία χρησιμοποιείται το εργαλείο. Για την προστασία του χειριστή, πρέπει να χρησιμοποιούνται γάντια και προστασία της ακοής στις πραγματικές συνθήκες χρήσης. ΚΑΤΑΛΌΓΌΣ ΕΞΑΡΤΗΜΑΤΩΝ ΣΥΣΚΕΥΑΣΙΑΣ ΟΝΟΜΑ ΕΞΑΡΤΗΜΑΤΟΣ ΠΟΣΟΤΗΤΑΠροσάρτημα ακροκόφτη Εξάγωνο κλειδί Κλειδί πολλαπλών λειτουργιών Ασφαλιστική περόνη Εγχειρίδιο χρήσης

Προτεινόμενη λεπίδα ΟΝΟΜΑ ΕΞΑΡΤΗΜΑΤΟΣ ΑΡΙΘΜΟΣ ΜΟΝΤΕΛΟΥΛεπίδα ακροκόφτη AEB0800

ΓΝΩΡΙΣΤΕ ΤΌ ΠΡΌΣΑΡΤΗΜΑ ΑΚΡΌΚΌΦΤΗ (Εικ. Α) 1. Τερματικό πώμα2. Άξονας ακροκόφτη 3. Προστατευτικό λεπίδας4. Λεπίδα5. Κουμπί ρύθμισης βάθους6. Τροχός οδήγησης7. Εξάγωνο κλειδί8. Κλειδί πολλαπλών λειτουργιών9. Καθοδηγητική μπάρα ρύθμισης βάθους10. Κλαπέτο υπολειμμάτων11. Ασφαλιστική περόνη12. Βίδα για ασφάλιση πλάκας οδήγησης στη σωστή

13. Πλάκα οδήγησηςΠΡΟΣΑΡΤΗΜΑ ΑΚΡΟΚΟΦΤΗ — EA0800 219

ΣΥΝΑΡΜΌΛΌΓΗΣΗ ΠΡΌΕΙΔΌΠΌΙΗΣΗ: Σε περίπτωση που κάποια από τα εξαρτήματα έχουν υποστεί ζημιά ή λείπουν, μη χρησιμοποιήσετε το μηχάνημα, μέχρι να αντικατασταθούν. Η χρήση αυτού του προϊόντος με φθαρμένα ή ελλιπή εξαρτήματα μπορεί να έχει σαν αποτέλεσμα σοβαρό ατομικό τραυματισμό. ΠΡΌΕΙΔΌΠΌΙΗΣΗ: Μην επιχειρήσετε να τροποποιήσετε αυτό το εργαλείο ή να χρησιμοποιήσετε εξαρτήματα που δεν συστήνονται για χρήση με αυτό το χλοοκοπτικό με νήμα. Οποιαδήποτε τέτοια μετατροπή ή τροποποίηση μπορεί να προκαλέσει επικίνδυνες συνθήκες με επακόλουθο σοβαρό τραυματισμό ΠΡΌΕΙΔΌΠΌΙΗΣΗ: Για να εμποδίσετε τυχαία εκκίνηση που θα μπορούσε να προκαλέσει σοβαρό τραυματισμό, απομακρύνετε πάντα τη συστοιχία μπαταριών από τη μηχανή όταν συναρμολογείτε εξαρτήματα. ΠΡΌΕΙΔΌΠΌΙΗΣΗ: Φοράτε πάντα γάντια κατά την προσάρτηση ή αντικατάσταση της καλύπτρας. Προσέχετε τη λεπίδα της καλύπτρας και προστατεύετε το χέρι σας από κοπή. ΠΡΌΕΙΔΌΠΌΙΗΣΗ: Μην χρησιμοποιήσετε ποτέ τη μηχανή χωρίς να είναι καλά τοποθετημένη η καλύπτρα. Η καλύπτρα πρέπει να βρίσκεται πάντα προσαρτημένη στη μηχανή για την προστασία του χρήστη! Εφόσον έχει προσαρτηθεί η καλύπτρα, μην επιχειρήσετε ποτέ να την αφαιρέσετε ή να τη ρυθμίσετε. Εφόσον απαιτηθεί αντικατάσταση, αυτή θα πρέπει να διεξαχθεί από εξειδικευμένο τεχνικό σέρβις! ΣΥΝΔΕΣΗ ΤΌΥ ΠΡΌΣΑΡΤΗΜΑΤΌΣ ΑΚΡΌΚΌΦΤΗ ΣΗΝ ΗΛΕΚΤΡΙΚΗ ΚΕΦΑΛΗ Το προσάρτημα ακροκόφτη έχει σχεδιαστεί για χρήση με την ηλεκτρική κεφαλή λιθίου - ιόντων EGO 56 V PH1400E/PH1420E/PHX1600.Δείτε το απόσπασμα «ΕΓΚΑΤΑΣΤΑΣΗ ΕΝΌΣ ΠΡΌΣΑΡΤΗΜΑΤΌΣ ΣΤΗΝ ΗΛΕΚΤΡΙΚΗ ΚΕΦΑΛΗ» στο εγχειρίδιο χρήσης της ηλεκτρικής κεφαλής PH1400E/PH1420E/PHX1600.

ΠΡΌΕΙΔΌΠΌΙΗΣΗ: Η εξοικείωσή σας με αυτό το προϊόν δε θα πρέπει να σας κάνει λιγότερο προσεκτικούς. Θυμηθείτε πως ένα κλάσμα δευτερολέπτου απροσεξίας μπορεί να προκαλέσει σοβαρό τραυματισμό. ΠΡΌΕΙΔΌΠΌΙΗΣΗ: Φοράτε πάντα προστασία για τα μάτια με πλαϊνά προστατευτικά, μαζί με προστασία για την ακοή. Σε αντίθετη περίπτωση, είναι πιθανό να υπάρξει εκτόξευση αντικειμένων στα μάτια σας και άλλοι πιθανοί σοβαροί τραυματισμοί. Μπορείτε να χρησιμοποιήσετε αυτό το προϊόν για τους κατωτέρω αναφερόμενους σκοπούς: ◾ Κοπή σε άκρα γύρω από μονοπάτια, κράσπεδα, παρτέρια και άλλα παρόμοια σημεία. ΣΗΜΕΙΩΣΗ: Το εργαλείο πρέπει να χρησιμοποιείται αποκλειστικά για τη σκοπούμενη χρήση. Οποιαδήποτε άλλη χρήση θα χαρακτηριστεί ως περίπτωση κακής χρήσης. Πριν από κάθε χρήση ελέγχετε για εξαρτήματα με ζημιές/φθορές Ελέγχετε την κεφαλή πρόσκρουσης, το προστατευτικό και τη λαβή μπροστινής υποβοήθησης και αντικαθιστάτε τα εξαρτήματα που έχουν ρωγμές, παραμόρφωση, λυγίσματα ή ζημιές οποιουδήποτε είδους. ΠΡΌΕΙΔΌΠΌΙΗΣΗ: Για να εμποδίσετε σοβαρό ατομικό τραυματισμό, απομακρύνετε τη συστοιχία μπαταριών από το εργαλείο πριν από σέρβις, καθαρισμό, αλλαγή προσαρτημάτων ή αφαίρεση υλικού από τη μονάδα. ΧΡΗΣΗ ΤΌΥ ΠΡΌΣΑΡΤΗΜΑΤΌΣ ΑΚΡΌΚΌΦΤΗ ΜΕ ΤΗΝ ΗΛΕΚΤΡΙΚΗ ΚΕΦΑΛΗ ΠΡΌΕΙΔΌΠΌΙΗΣΗ: Ντύνεστε κατάλληλα για τη μείωση κινδύνου τραυματισμού κατά τη λειτουργία αυτού του εργαλείου. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Φοράτε προστατευτικά γυαλιά και προστατευτικό αφτιών/ακοής. Φοράτε βαριά, μακριά παντελόνια, μπότες και γάντια. Μην φοράτε κοντά παντελόνια, σανδάλια και μην είστε ξυπόλυτοι. Φοράτε μια μάσκα προσώπου ή προστασίας από σκόνη σε τοποθεσίες με σκόνη. ΠΡΌΕΙΔΌΠΌΙΗΣΗ: Απομακρύνετε όλα τα εμπόδια και στερεά αντικείμενα από τον τομέα εργασίας.Για μια ασφαλή και καλύτερη λειτουργία, τοποθετήστε τον ιμάντα ώμου εγκάρσια στον ώμο. Ρυθμίστε τον ιμάντα ώμου σε μια άνετη θέση λειτουργίας.Κρατάτε τον ακροκόφτη με το δεξί χέρι στην οπίσθια χειρολαβή και το αριστερό χέρι στη λαβή μπροστινής υποβοήθησης. Κρατάτε σφιχτάκαι με τα δύο χέρια ενώ χειρίζεστε το εργαλείο. Ο ακροκόφτης πρέπει να κρατιέται σε άνετη θέση με την πίσω λαβή περίπου στο ύψος των γοφών Εικ. B).ΠΡΟΣΑΡΤΗΜΑ ΑΚΡΟΚΟΦΤΗ — EA0800 220

ΠΡΌΕΙΔΌΠΌΙΗΣΗ: Ο ιμάντας ώμου είναι επίσης ένας μηχανισμός γρήγορης αποδέσμευσης σε επικίνδυνη κατάσταση. Σε επείγουσα κατάσταση αφαιρέστε τον από τον ώμο σας αμέσως, ανεξάρτητα από τη θέση του ιμάντα. Μετά από κάθε χρήση, καθαρίζετε τον ακροκόφτη Δείτε το απόσπασμα ΣΥΝΤΗΡΗΣΗ για οδηγίες καθαρισμού. ΡΥΘΜΙΣΗ ΤΗΣ ΚΌΠΗΣ ΒΑΘΌΥΣ 1. Σταματήστε το μοτέρ και αφαιρέστε τη συστοιχία μπαταριών.2. Λασκάρετε το κουμπί ρύθμισης βάθους στην κατεύθυνση του σημειωμένου βέλους απασφάλισης στο κουμπί (Εικ. C).3. Μετακινήστε τον τροχό οδήγησης κατά μήκος της οδηγητικής μπάρας ρύθμισης βάθους και επάνω για να αυξήσετε το βάθος κοπής ή κάτω για να μειώσετε το βάθος (Εικ. D).4. Ρυθμίστε τον τροχό οδήγησης έτσι ώστε η λεπίδα απλά να αγγίζει το έδαφος ή να ανακόπτει την επιφάνεια του εδάφους όχι περισσότερα από 5 χιλ. (Εικ. Ε) και κατόπιν σφίξτε τον με ασφάλεια. 5. Ενώ στέκεστε με κανονική θέση εργασίας, ελέγξτε το βάθος κοπής εκ νέους και διορθώστε το εάν απαιτείται. ΕΝΑΡΞΗ/ΣΤΑΜΑΤΗΜΑ ΤΌΥ ΕΡΓΑΛΕΙΌΥ Δείτε το απόσπασμα «ΕΝΑΡΞΗ/ΣΤΑΜΑΤΗΜΑ ΤΗΣ ΗΛΕΚΤΡΙΚΗΣ ΚΕΦΑΛΗΣ» στο εγχειρίδιο χρήσης της ηλεκτρικής κεφαλής PH1400E/PH1420E/PHX1600. ΥΠΌΔΕΙΞΕΙΣ ΛΕΙΤΌΥΡΓΙΑΣ ◾ Κρατάτε και οδηγείτε την ηλεκτρική κεφαλή έτσι ώστε η λεπίδα να είναι κάθετη. Χρησιμοποιείτε τη γραμμή οπτικής επαφής για την ευθυγράμμιση της λεπίδας προς τα επάνω με την ακμή παρτεριού (Εικ. F). ◾ Μη χειρίζεστε με ανώτερο από τον φυσιολογικό ρυθμό εργασίας. Εάν η λεπίδα αρχίσει να καθυστερεί, κόβετε πολύ γρήγορα. Μειώστε το ρυθμό σας. ◾ Να περπατάτε πάντα προς τα εμπρός όταν κόβετε και να μετακινείτε τον ακροκόφτη προς τα εμπρός. Μην τραβάτε τον ακροκόφτη προς εσάς. ◾ Μην ωθείτε με δύναμη τη λεπίδα μέσα στο έδαφος. Ελαφριά επαφή της λεπίδας προς την ακμή πεζοδρομίου, του κράσπεδου κ.λπ. είναι δυνατή και δεν θα προκληθεί ζημιά στον ακροκόφτη. ◾ Τα καλύτερα αποτελέσματα επιτυγχάνονται όταν το γρασίδι είναι στεγνό. Αποφεύγετε να κόβετε σε βρεγμένο χώμα ή βρεγμένους τομείς γρασιδιού αλλιώς η λεπίδα θα μπλοκάρει και θα δημιουργηθεί ανομοιόμορφη ακμή. Εάν το προστατευτικό λεπίδας μπλοκάρει, σταματήστε το μοτέρ, αφαιρέστε τη συστοιχία μπαταριών και απομακρύνετε τα υπολείμματα από το προστατευτικό λεπίδας.

ΠΡΌΕΙΔΌΠΌΙΗΣΗ: Πριν τον έλεγχο, τον καθαρισμό ή τη συντήρηση της μονάδας, σταματήστε το μοτέρ, περιμένετε να σταματήσουν όλα τα κινούμενα εξαρτήματα και απομακρύνετε τη συστοιχία μπαταριών. Η μη τήρηση των οδηγιών μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή υλικές ζημιές. ΠΡΌΕΙΔΌΠΌΙΗΣΗ: Όταν κάνετε συντήρηση του εργαλείου, χρησιμοποιείτε μόνο ίδια ανταλλακτικά Η χρήση οποιωνδήποτε άλλων εξαρτημάτων μπορεί να προκαλέσει κίνδυνο ή υλικές ζημίες. Για να διασφαλίζετε την ασφάλεια και την αξιοπιστία, όλες οι επισκευές και οι αντικαταστάσεις πρέπει να διεξάγονται από εξειδικευμένο τεχνικό του σέρβις. ΓΕΝΙΚΗ ΣΥΝΤΗΡΗΣΗ Αποφύγετε τη χρήση διαλυτών κατά τον καθαρισμό των πλαστικών εξαρτημάτων. Τα περισσότερα πλαστικά είναι ευπαθή στη χρήση διαφόρων τύπων διαλυτών του εμπορίου και καταστρέφονται από τη χρήση τους. Χρησιμοποιείτε καθαρό πανί για την απομάκρυνση βρωμιάς, σκόνης, λαδιού, γράσου κτλ. ΚΑΘΑΡΙΣΜΌΣ ΤΗΣ ΜΌΝΑΔΑΣ ◾ Μετά από κάθε χρήση καθαρίζετε τα υπολείμματα, χώμα που έχει μπλοκάρει ή γρασίδι στη λεπίδα και το προστατευτικό χρησιμοποιώντας μια μαλακιά βούρτσα. Σκουπίστε την επιφάνεια ακροκόφτη με ένα καθαρό πανί νοτισμένο με ένα ήπιο διάλυμα σαπουνάδας. ◾ Use a small brush or the air discharge of a small vacuum cleaner brush to clean the air vents free of obstructions on the rear housing. ΣΗΜΕΙΩΣΗ: Μη χρησιμοποιήσετε κανένα δραστικό απορρυπαντικό πάνω στο πλαστικό περίβλημα ή τη λαβή. Μπορεί να προκληθούν ζημιές λόγω ορισμένων αρωματικών ελαίων όπως από πεύκο και λεμόνι. ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΗΣ ΛΕΠΙΔΑΣ ΠΡΌΕΙΔΌΠΌΙΗΣΗ: Μην προσπαθείτε να ισιώσετε ή συγκολλήσετε μια λυγισμένη ή ραγισμένη λεπίδα διότι μπορεί να σπάσει. Πρέπει να την αντικαταστήσετε. Συστήνουμε αντικατάσταση μόνο με λεπίδες ακροκόφτη της EGO, δείτε το απόσπασμα «Προτεινόμενη λεπίδα».ΠΡΟΣΑΡΤΗΜΑ ΑΚΡΟΚΟΦΤΗ — EA0800 221

ΣΗΜΕΙΩΣΗ: Αντικαταστήστε τη λεπίδα εάν το μήκος της δεν αρκεί πλέον για τη διατήρηση του απαιτούμενο κενού και δεν λαμβάνετε πλέον το απαιτούμενο βάθος κοπής. ΠΡΌΕΙΔΌΠΌΙΗΣΗ: Προστατεύετε πάντα τα χέρια σας φορώντας βαριά γάντια ή τυλίγοντας τη λεπίδα με πανιά ή άλλα υλικά όταν διεξάγετε συντήρηση στη λεπίδα ακροκόφτη. Αφαίρεση της λεπίδας

1. Σταματήστε το μοτέρ και αφαιρέστε τη συστοιχία

2. Αποθέστε τον ακροκόφτη στο πίσω μέρος του, έτσι

ώστε η λεπίδα να βλέπει προς τα επάνω.

3. Φοράτε προστατευτικά γάντια. Χρησιμοποιήστε

πένσα (δεν περιλαμβάνεται) για να απομακρύνετε την ασφαλιστική περόνη από τον άξονα μοτέρ (Εικ. G).

4. Περιστρέψτε τη λεπίδα για να ευθυγραμμίσετε

την υποδοχή στη φλάντζα με την οπή στο κιβώτιο γραναζιών (Εικ. G). Εικ. G Περιγραφή εξαρτημάτων, δείτε παρακάτω: G-1 Ασφαλιστική περόνη G-2 Εσωτερική φλάντζα G-3 Κιβώτιο γραναζιών

5. Εισαγάγετε το παρεχόμενο εξάγωνο κλειδί μέσα

στις ευθυγραμμισμένες οπές, ώστε να ενεργήσει ως σταθεροποιητής. Χρησιμοποιήστε το παρεχόμενο κλειδί πολλαπλών λειτουργιών για να λασκάρετε το παξιμάδι ΔΕΞΙΟΣΤΡΟΦΑ (Εικ. H).

6. Απομακρύνετε το παξιμάδι, την εξωτερική φλάντζα,

τη λεπίδα και την εσωτερική φλάντζα από τον άξονα μοτέρ (Εικ. Ι). Ελέγξτε και αντικαταστήστε εάν έχουν

Εικ. Ι Περιγραφή εξαρτημάτων, δείτε παρακάτω: I-1 Άξονας μοτέρ I-5 Λεπίδα I-2 Εσωτερική φλάντζα I-6 Εξωτερική φλάντζα I-3 Υποδοχή στην εσωτερική φλάντζα I-7 Παξιμάδι I-4 Προεξοχή στην εσωτερική φλάντζα I-8 Ασφαλιστική

Τοποθέτηση της λεπίδας

1. Τοποθετήστε την εσωτερική φλάντζα επάνω στον

άξονα μοτέρ με την προεξοχή να βλέπει προς τα έξω

2. Εγκαταστήστε τη νέα λεπίδα επάνω στην εσωτερική

φλάντζα, διασφαλίζοντας ότι η λεπίδα έχει τοποθετηθεί στη θέση της με ασφάλεια (Εικ. J).

3. Τοποθετήστε την εξωτερική φλάντζα και το παξιμάδι

επάνω στον άξονα και σφίξτε αρχικά το παξιμάδι ΑΡΙΣΤΕΡΌΣΤΡΌΦΑ με το χέρι.

4. Ακολουθήστε τα ανωτέρω βήματα 4 & 5 στο

απόσπασμα «Απομάκρυνση της λεπίδας» για να σταθεροποιήσετε τη λεπίδα και να σφίξετε με ασφάλεια το παξιμάδι ΑΡΙΣΤΕΡΌΣΤΡΌΦΑ.

5. Εισαγάγετε την νέα παρεχόμενη ασφαλιστική περόνη

μέσα στην οπή στον άξονα μοτέρ. Κάμψτε τα δύο πόδια της περόνης σε αντίθετες κατευθύνσεις με μια πένσα (δεν περιλαμβάνεται (Εικ. G). ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΌΥ ΤΡΌΧΌΥ ΌΔΗΓΗΣΗΣ

1. Σταματήστε το μοτέρ και αφαιρέστε τη συστοιχία

2. Αποθέστε τον ακροκόφτη στο πίσω μέρος του, έτσι

ώστε ο τροχός οδήγησης να βλέπει προς τα επάνω.

3. Λασκάρετε το κουμπί ρύθμισης βάθους στην

κατεύθυνση του σημειωμένου βέλους απασφάλισης στο κουμπί και αφαιρέστε το.

4. Απομακρύνετε το γκρόβερ, την απλή ροδέλα 1,

τον τροχό οδήγησης, το χιτώνιο και την απλή ροδέλα 2 από τη βιδωτή ράβδο (Εικ. Κ). Ελέγξτε και αντικαταστήστε εάν έχουν φθαρεί.

5. Τοποθετήστε τη βιδωτή ράβδο πρώτα μέσα από

την οδηγητική μπάρα ρύθμισης βάθους και κατόπιν τοποθετήστε την απλή ροδέλα 2, το χιτώνιο και τον νέο τροχό, μετά τοποθετήστε την απλή ροδέλα 1, το γκρόβερ και το κουμπί ρύθμισης βάθους επάνω στη βιδωτή ράβδο με τη σειρά που φαίνεται στην Εικ. Κ. Εικ. Κ Περιγραφή εξαρτημάτων, δείτε παρακάτω: K-1 Κουμπί ρύθμισης

K-5 Χιτώνιο K-2 Γκρόβερ K-6 Απλή ροδέλα 2 K-3 Απλή ροδέλα 1 K-7 Βιδωτή ράβδος K-4 Τροχός οδήγησης K-8 Οδηγητική μπάρα ρύθμισης βάθους ΣΗΜΕΙΩΣΗ: Ο τροχός οδήγησης πρέπει να τοποθετείται με τις πλατιές νευρώσεις κοιτάζοντας προς τα μέσα (Εικ. L).ΠΡΟΣΑΡΤΗΜΑ ΑΚΡΟΚΟΦΤΗ — EA0800 222

Εικ. L Για την περιγραφή των εξαρτημάτων δείτε παρακάτω:L-1 Βίδες L-3Κλαπέτο υπολειμμάτωνL-2 Επίπεδη νεύρωση L-4Πλάκα σταθεροποίησης6. Ασφαλίστε το κουμπί ρύθμισης βάθους. ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΌ ΚΛΑΠΕΤΌ ΥΠΌΛΕΙΜΜΑΤΩΝ (Εικ. L) 1. Σταματήστε το μοτέρ και αφαιρέστε τη συστοιχία μπαταριών.2. Χρησιμοποιήστε το παρεχόμενο εξάγωνο κλειδί για να λασκάρετε τις δύο βίδες.3. Απομακρύνετε τις βίδες, την πλάκα σταθεροποίησης και το φθαρμένο κλαπέτο υπολειμμάτων.4. Αντικαταστήστε με ένα νέο κλαπέτο υπολειμμάτων και ασφαλίστε το με την πλάκα σταθεροποίησης και τις δύο βίδες. ΕΛΕΓΧΌΣ ΚΑΙ ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΌΥ ΠΡΌΣΤΑΤΕΥΤΙΚΌΥ ΚΑΤΑ ΤΗΣ ΦΘΌΡΑΣ/ΤΗΣ ΠΛΑΚΑΣ ΌΔΗΓΗΣΗΣ (Εικ. Μ) Ελέγξτε το προστατευτικό κατά της φθοράς και την πλάκα οδήγησης για ζημιές προτού εκκινήσετε το ηλεκτρικό εργαλείο. Το προστατευτικό κατά της φθοράς πρέπει να αντικαθίσταται μόλις το κιβώτιο γραναζιών γίνει ορατό. ΣΗΜΕΙΩΣΗ: Το κιβώτιο γραναζιών μπορεί να πάθει σοβαρή ζημιά εάν δεν αντικαταστήσετε το προστατευτικό κατά της φθοράς μόλις γίνει ορατό το κιβώτιο γραναζιών.1. Σταματήστε το μοτέρ και αφαιρέστε τη συστοιχία μπαταριών. 2. Φοράτε προστατευτικά γάντια. Περιστρέψτε τη λεπίδα όπως απαιτείται για να εκθέσετε τις δύο βίδες.3. Χρησιμοποιήστε το παρεχόμενο εξάγωνο κλειδί για να λασκάρετε τις δύο βίδες και να τις απομακρύνετε. ΣΗΜΕΙΩΣΗ: Εάν πρέπει απλά να αντικαταστήσετε την πλάκα οδήγησης, λασκάρετε και απομακρύνετε μόνο τη βίδα 1.4. Αντικαταστήστε το παραμορφωμένο ή φθαρμένο προστατευτικό κατά της φθοράς/πλάκα οδήγησης.5. Συναρμολογήστε το νέο προστατευτικό κατά της φθοράς και την πλάκα οδήγησης επάνω στο κιβώτιο γραναζιών και ασφαλίστε τα με τις δύο βίδες. Εικ. Μ Για την περιγραφή των εξαρτημάτων δείτε παρακάτω:M-1 Βίδα 1 M-4Προστατευτικό κατά της φθοράςM-2 Πλάκα οδήγησης M-5 Οπές τοποθέτησηςM-3 Βίδα 2 M-6 Κιβώτιο γραναζιών ΑΠΌΜΑΚΡΥΝΣΗ ΤΗΣ ΠΛΑΚΑΣ ΌΔΗΓΗΣΗΣ Εάν έχετε εμπειρία με αυτό τον τύπο ακροκόφτη ή εάν νομίζετε ότι η πλάκα οδήγησης είναι εμπόδιο στη λειτουργία κοπής άκρων, μπορείτε να την απομακρύνετε.1. Λασκάρετε και απομακρύνετε τη βίδα 1.2. Απομακρύνετε την πλάκα οδήγησης.3. Επανατοποθετήστε τη βίδα σύσφιξης 1. ΛΙΠΑΝΣΗ ΣΥΣΤΗΜΑΤΌΣ ΌΔΌΝΤΌΤΡΌΧΩΝ Το σύστημα οδοντοτροχών στο κιβώτιο γραναζιών πρέπει να λιπαίνεται περιοδικά με το γράσο μειωτήρων. Ελέγχετε σχεδόν κάθε 50 ώρες λειτουργίας τη στάθμη γράσου στο κιβώτιο γραναζιών αφαιρώντας τη βίδα στεγανοποίησης στα πλάγια του κιβωτίου. Εάν δεν φαίνεται γράσο στα πλαϊνά του μειωτήρα, ακολουθήστε τα παρακάτω βήματα για να γεμίσετε με γράσο μειωτήρων έως την ένδειξη 3/4.Μην γεμίσετε έως πάνω το σύστημα οδοντοτροχών.1. Τοποθετήστε όρθια τον ακροκόφτη, έτσι ώστε η βίδα στεγανοποίησης να βλέπει προς τα επάνω (Εικ. Ν).2. Χρησιμοποιήστε το παρεχόμενο κλειδί πολλαπλών λειτουργιών για να λασκάρετε και να απομακρύνετε τη βίδα στεγανοποίησης. Χρησιμοποιήστε μια σύριγγα γράσου (δεν περιλαμβάνεται) για να εισαγάγετε λίγο γράσο μέσα στην οπή βίδας. Μην υπερβαίνετε την ένδειξη 3/4.3. Σφίξτε τη βίδα στεγανοποίησης μετά την έγχυση γράσου. ΑΠΌΘΗΚΕΥΣΗ ΤΗΣ ΜΌΝΑΔΑΣ ◾ Απομακρύνετε τη συστοιχία μπαταρίας από τον ◾ Καθαρίστε το εργαλείο σχολαστικά προτού το αποθηκεύσετε. ◾ Εάν το προσάρτημα ακροκόφτη αφαιρεθεί από την ηλεκτρική κεφαλή και αποθηκευτεί ξεχωριστά, τοποθετήστε το τερματικό πώμα επάνω στον άξονα προσαρτήματος ώστε να μην εισέλθουν ρύποι στη διάταξη ζεύξης. ◾ Αποθηκεύετε τη μονάδα σε έναν στεγνό, καλά αεριζόμενο χώρο, κλειδωμένο ή σε ψηλό σημείο, εκτός εμβέλειας παιδιών. Μην αποθηκεύετε τη μονάδα επάνω ή δίπλα σε λιπάσματα, βενζίνη ή άλλες χημικές ουσίες.ΠΡΟΣΑΡΤΗΜΑ ΑΚΡΟΚΟΦΤΗ — EA0800 223

Προστασία του περιβάλλοντος Μην απορρίπτετε ηλεκτρικό εξοπλισμό, παλιές μπαταρίες και φορτιστές στα οικιακά απορρίμματα! Μεταφέρετε αυτό το προϊόν σε εξουσιοδοτημένο κέντρο ανακύκλωσης και διαθέστε το για ξεχωριστή συλλογή. Οι ηλεκτρικές μηχανές πρέπει να επιστρέφονται σε περιβαλλοντικά συμβατή μονάδα ανακύκλωσης.ΠΡΟΣΑΡΤΗΜΑ ΑΚΡΟΚΟΦΤΗ — EA0800 224

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΌΒΛΗΜΑΤΩΝ

ΑΙΤΙΑ ΕΠΙΛΥΣΗ Το μοτέρ δεν εκκινείται. ◾ Η συστοιχία μπαταριών δεν έχει προσαρτηθεί στην ηλεκτρική κεφαλή. ◾ Τοποθετήστε τη συστοιχία μπαταριών στην ηλεκτρική κεφαλή. ◾ Δεν υπάρχει ηλεκτρική επαφή μεταξύ της ηλεκτρικής κεφαλής και της συστοιχία μπαταριών. ◾ Απομακρύνετε τη μπαταρία, ελέγξτε τις επαφές και επανεγκαταστήστε τη συστοιχία μπαταριών, έως ότου κουμπώσει στη θέση της. ◾ Η συστοιχία μπαταριών έχει εξαντληθεί. ◾ Φορτίζετε τη συστοιχία μπαταριών με τους φορτιστές EGO που παρατίθενται στο παρόν εγχειρίδιο. ◾ Ο κουμπί ασφάλισης και η σκανδάλη δεν πατήθηκαν ταυτόχρονα. ◾ Πατήστε κάτω το κουμπί ασφάλισης και κρατήστε τον, κατόπιν πιέστε τη σκανδάλη για να ενεργοποιήσετε το χλοοκοπτικό με νήμα.Η ηλεκτρική κεφαλή σταματάει κατά τη λειτουργία. ◾ Το μοτέρ έχει υπερφορτωθεί. ◾ Το μοτέρ θα επανέλθει όταν αφαιρεθεί το φορτίο. Για συνεχή εργασία, μειώνετε το φορτίο της ηλεκτρικής κεφαλής. ◾ Η συστοιχία μπαταριών ή η ηλεκτρική κεφαλή είναι πολύ καυτή. ◾ Επιτρέπετε η συστοιχία μπαταριών ή η ηλεκτρική κεφαλή να κρυώνουν, έως ότου η θερμοκρασία πέσει κάτω από τους 67°C. ◾ Η συστοιχία μπαταριών έχει αποσυνδεθεί από το εργαλείο. ◾ Επαναγκαταστήστε τη συστοιχία ◾ Η συστοιχία μπαταριών έχει εξαντληθεί. ◾ Φορτίζετε τη συστοιχία μπαταριών με τους φορτιστές EGO που παρατίθενται στο παρόν εγχειρίδιο.Ανομοιόμορφη ακμή ◾ Το γρασίδι ή το χώμα που κόβονται είναι πολύ βρεγμένα. ◾ Αποφεύγετε κοπή ακμών σε βρεγμένο χώμα ή γρασίδι. ◾ Το προστατευτικό λεπίδας έχει έμφραξη. ◾ Σταματήστε το μοτέρ, αφαιρέστε τη συστοιχία μπαταριών και απομακρύνετε τα υπολείμματα από το προστατευτικό λεπίδας.

ΠΌΛΙΤΙΚΗ ΕΓΓΥΗΣΗΣ EGO Επισκεφθείτε την ιστοσελίδα egopowerplus.eu για όλους τους όρους και τις προϋποθέσεις της πολιτικής εγγύησης EGO. Orijinal talimatların tercümesiKENAR DÜZELTME APARATI AKSESUARI — EA0800 225
